Traieu la tapa del dipòsit d'aigua superior – Life Fitness Suport

Aquest article ha estat traduït automàticament de l'anglès mitjançant intel·ligència artificial. En cas de conflicte, prevaldrà la versió en anglès.

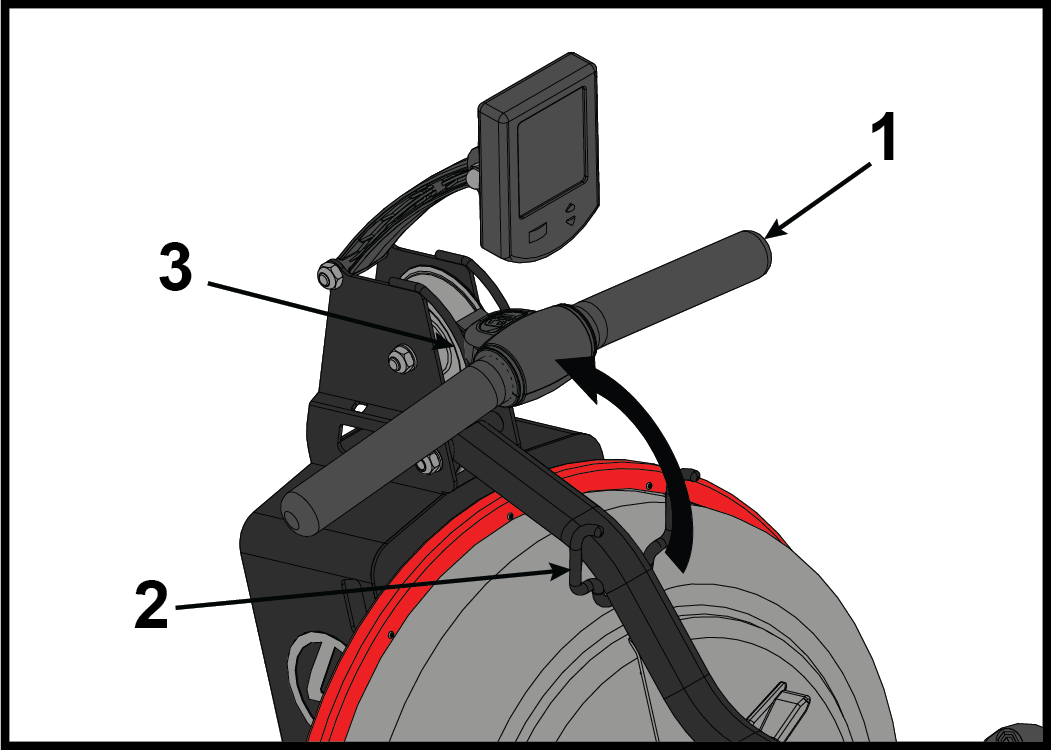

Mou la nansa de la fila de la barra en S a un punt on descansi prop de la politja superior.

Element Descripció Quantitat

1 Nansa 1

2 Nansa en S 1

3 Politja superior 1

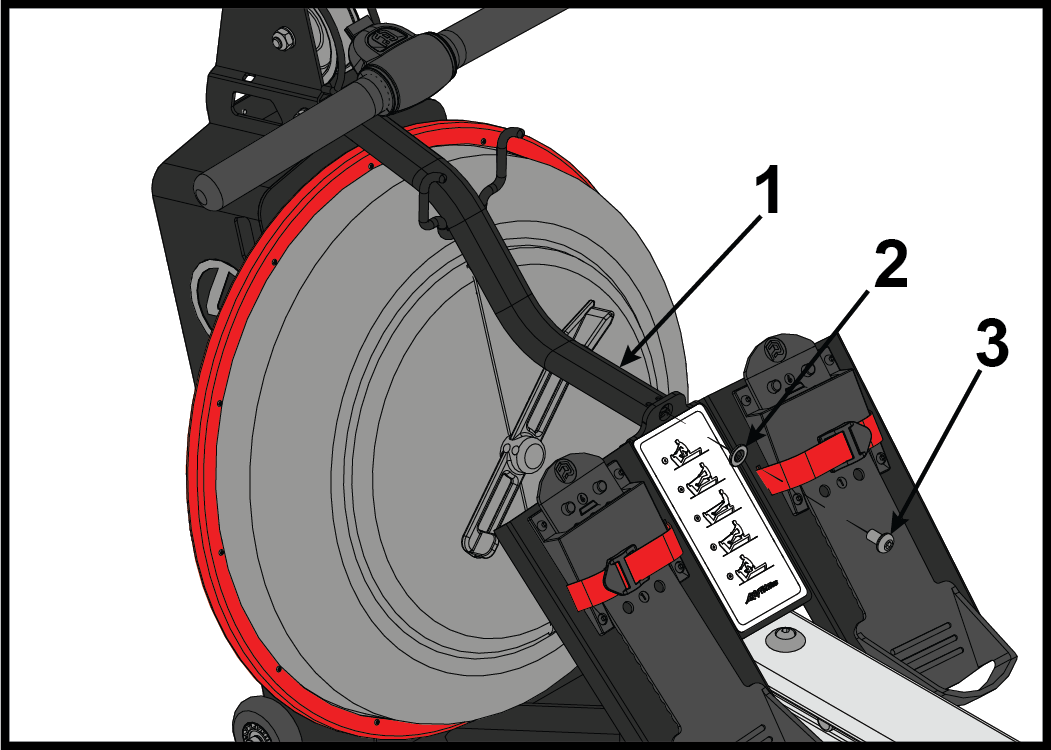

Traieu el cargol i la rentadora que asseguren la barra en S a la placa de peu utilitzant una clau Allen de 6 mm.

Element Descripció Quantitat

1 Barra en S 1

2 Rentadora 1

3 Cargol 1

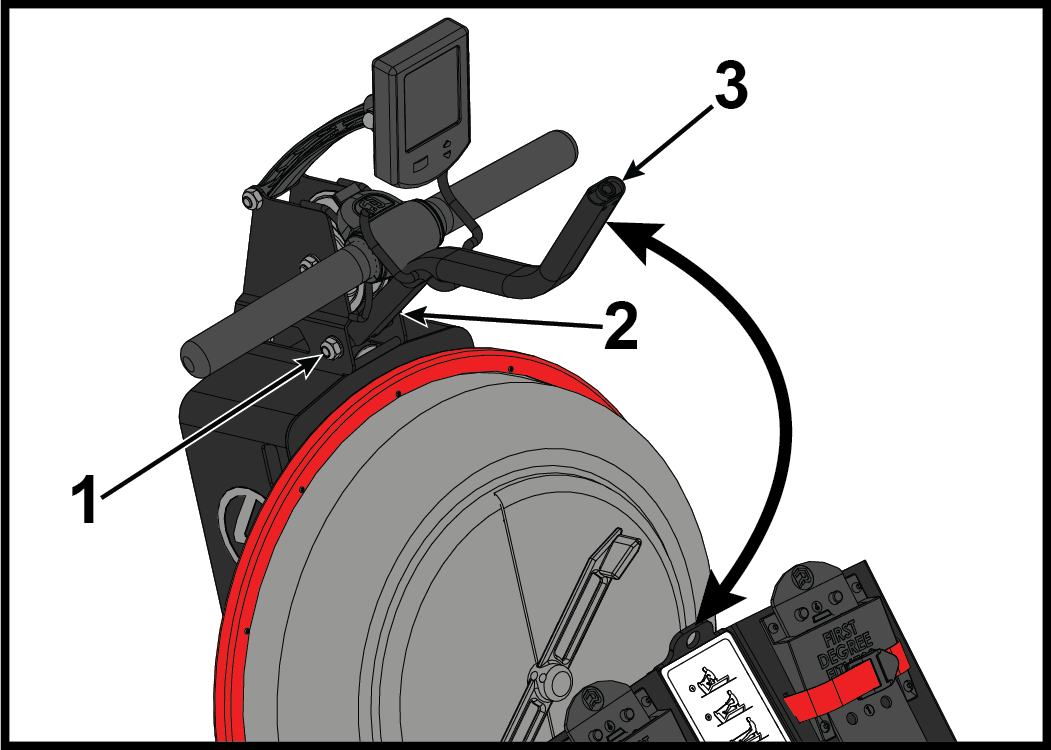

Afluixa el cargol i la femella que asseguren la part superior de la barra en S utilitzant una clau Allen de 6 mm i una clau fixa de 17 mm.

Element Descripció Quantitat

1 Femella 1

2 Cargol 1

3 Barra en S 1
Pivota la barra en S cap amunt i estreny el cargol i la femella per mantenir la barra en S cap amunt i fora del camí.

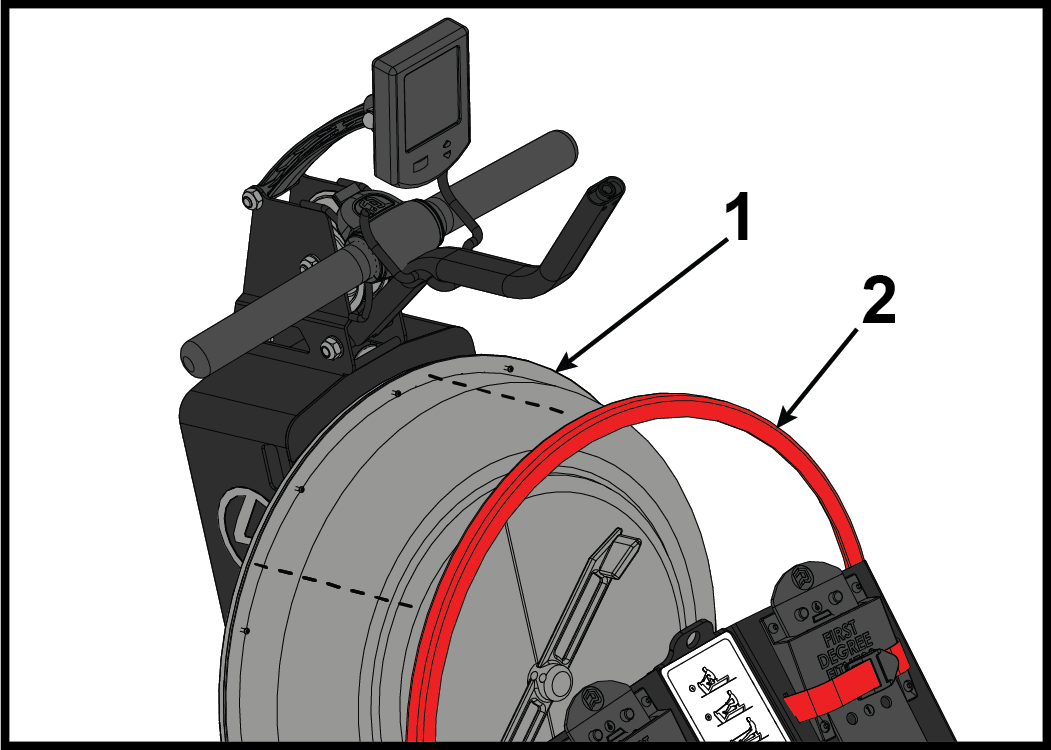

Retira l'anell de coberta exterior vermell del dipòsit amb la mà.

Element Descripció Quantitat

1 Dipòsit 1

2 Anell de coberta exterior vermell 1

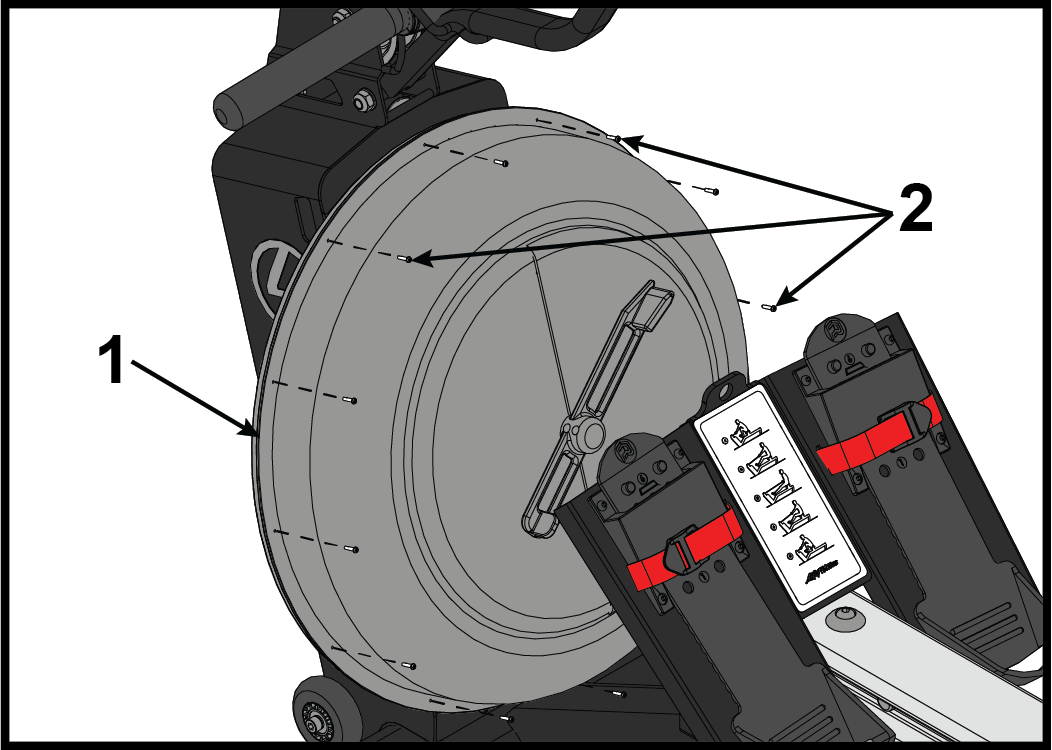

Traieu dotze cargols del dipòsit d'aigua amb un tornavís Phillips.

Element Descripció Quantitat

1 Dipòsit 1

2 Cargols 12

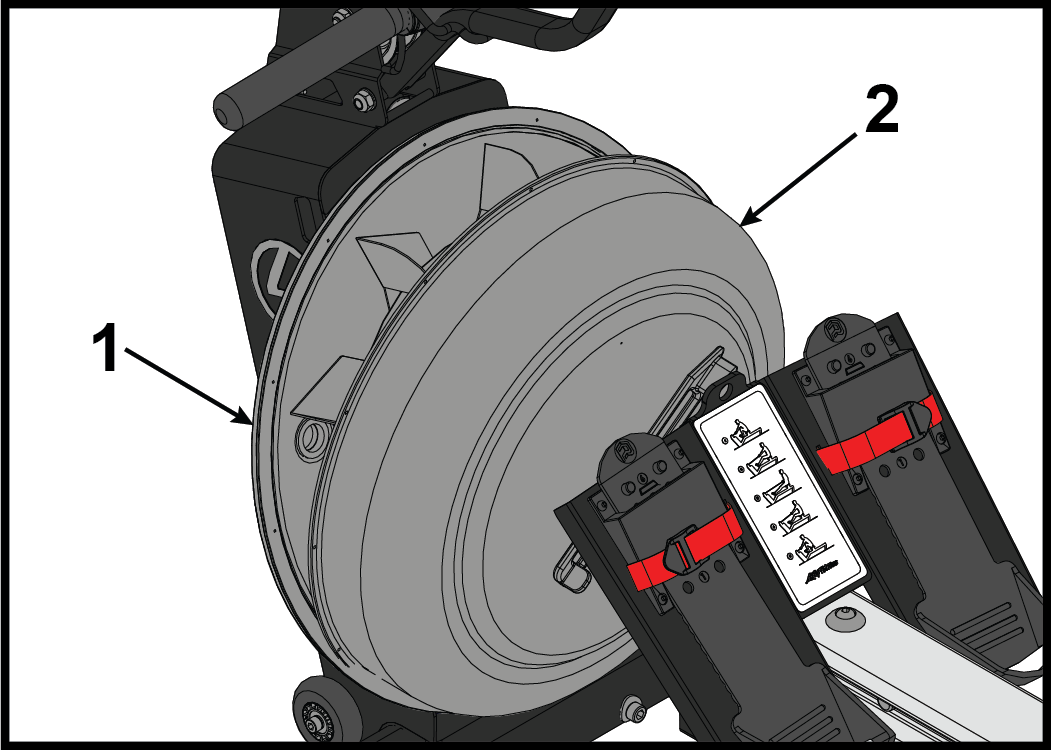

Traieu la tapa del dipòsit fent palanca des de la part posterior del dipòsit amb un tornavís de cap pla. Col·loqueu-la sobre un drap per evitar ratllades.

Advertència: Traieu la tapa del dipòsit amb cura, no la danyeu amb el tornavís de cap pla.

Element Descripció Quantitat

1 Part posterior del dipòsit 1

2 Tapa del dipòsit 1

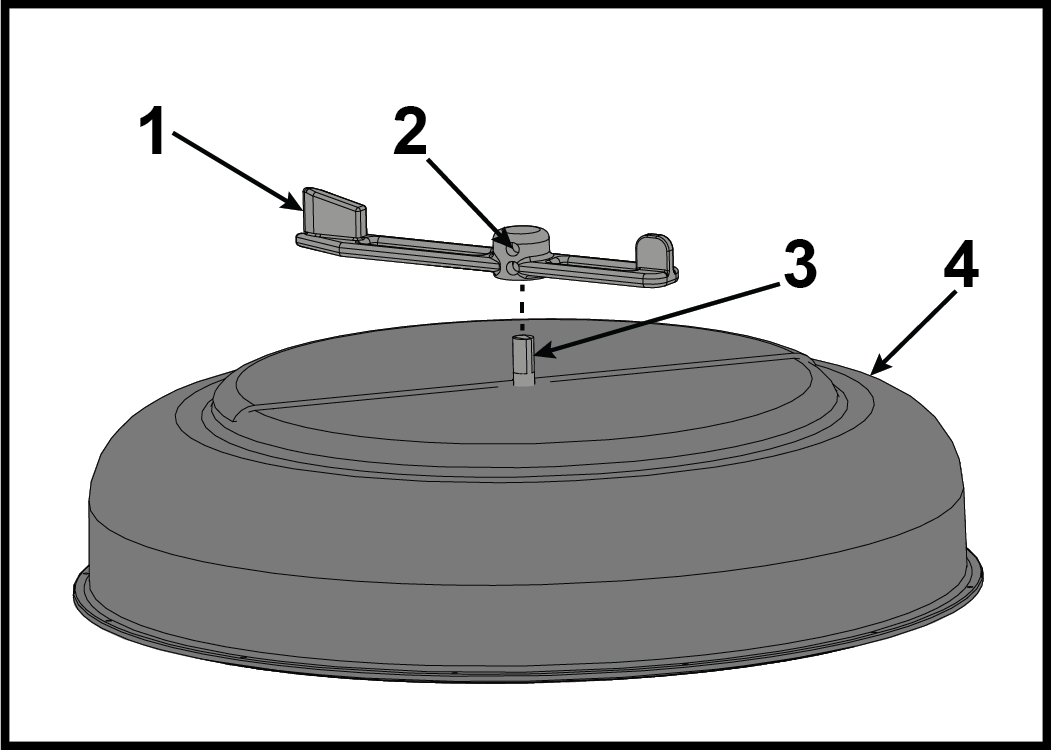

Afluixa els cargols de pressió del mànec d'ajust amb una clau Allen de 4 mm i retira el mànec d'ajust de l'eix de la placa de suport.

Element Descripció Quantitat

1 Mànec d'ajust 1

2 Cargol de pressió 2

3 Eix de la placa de suport 1

4 Coberta del dipòsit 1

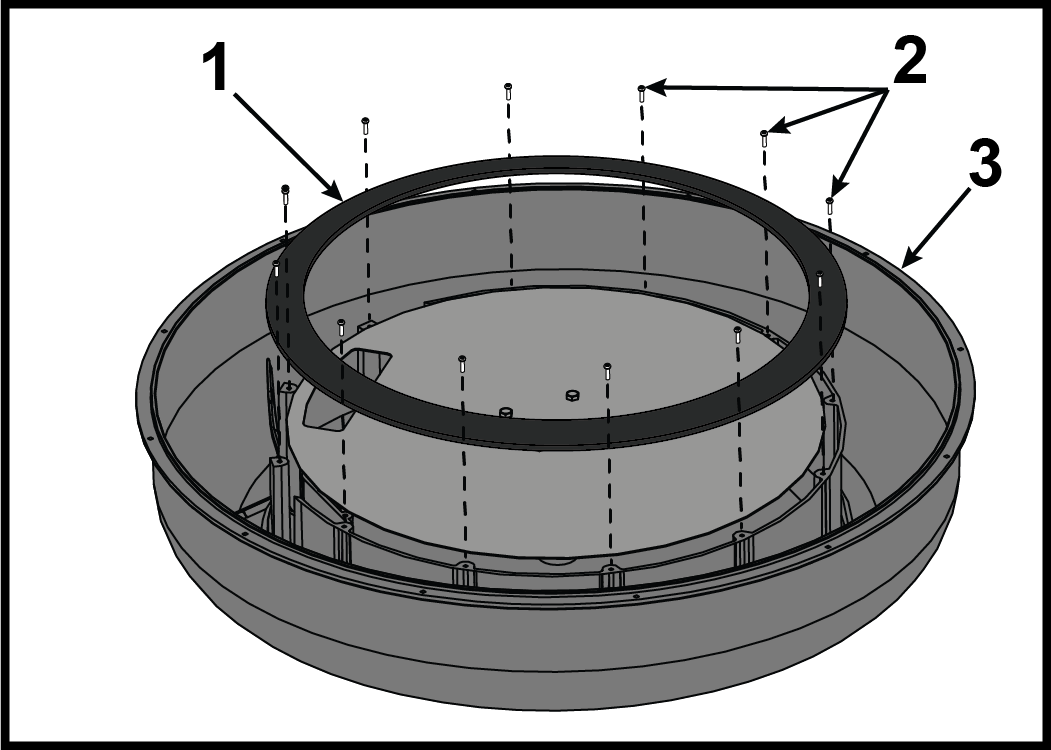

Traieu dotze cargols que asseguren l'anell del dipòsit a la coberta del dipòsit utilitzant un tornavís Phillips.

Element Descripció Quantitat

1 Anell del dipòsit 1

2 Cargol 12

3 Coberta del dipòsit 1
Traieu l'anell del dipòsit.

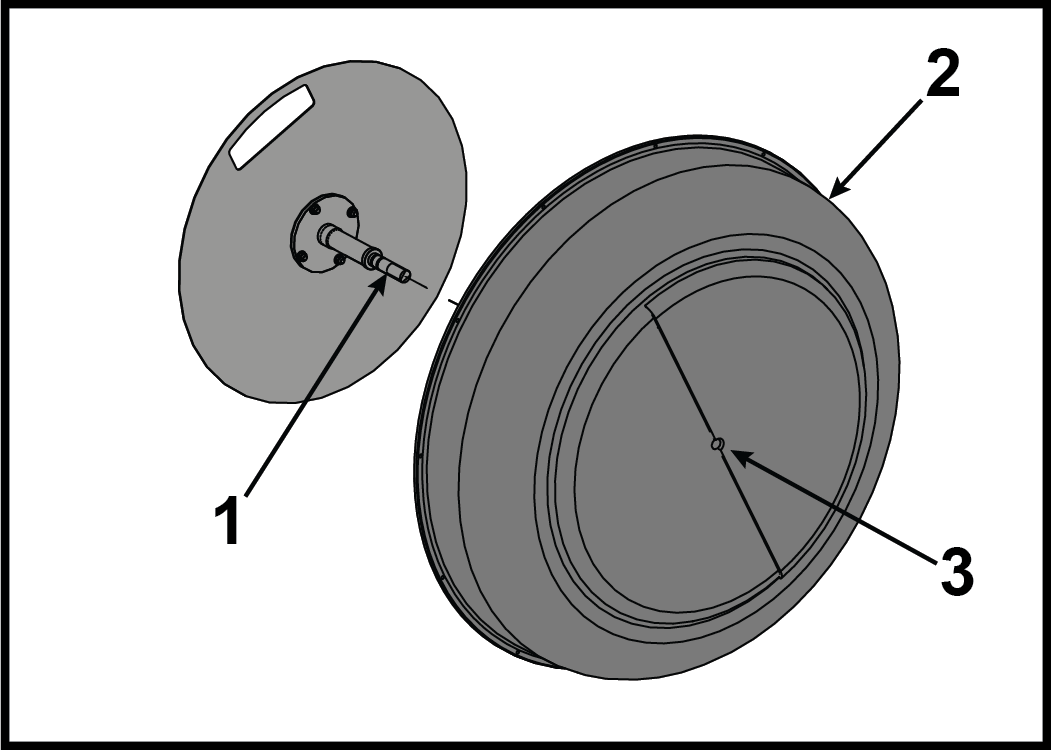

Col·loqueu la tapa del dipòsit d'aigua de costat i traieu la placa posterior colpejant l'eix amb un martell de goma.

Element Descripció Quantitat

1 Eix de la placa posterior 1

2 Tapa del dipòsit 1

3 Colpegeu aquí amb un martell de goma 1

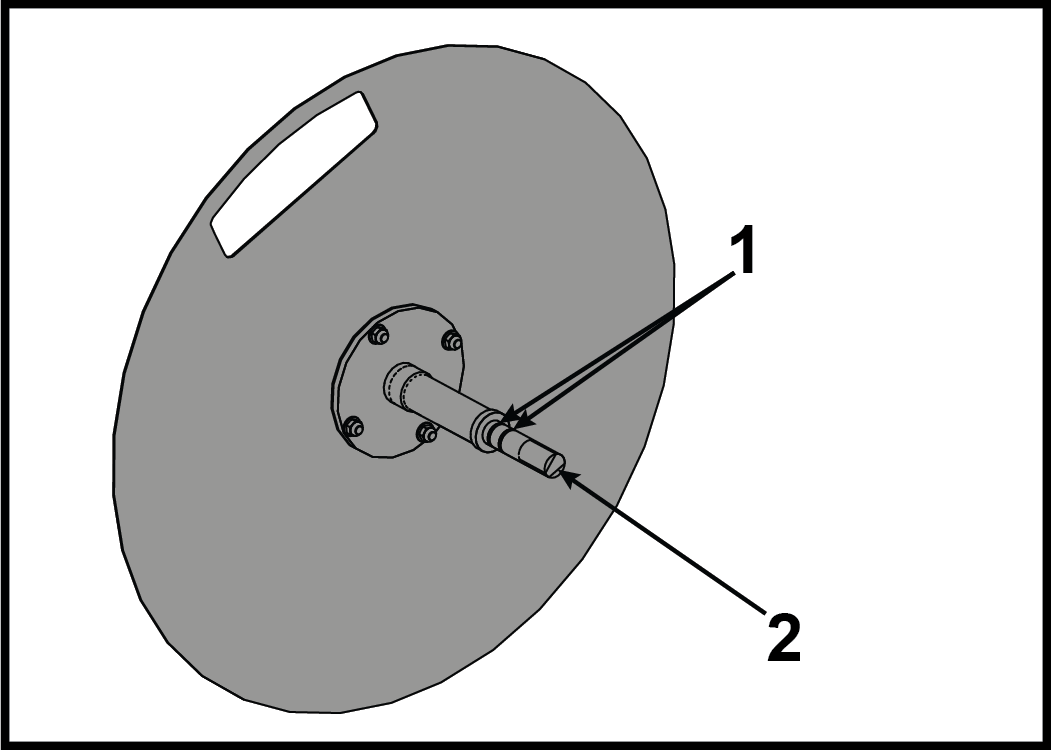

Traieu i descarteu els dos anells O de l'eix de la placa posterior.

Element Descripció Quantitat

1 Anell O 2

2 Eix de la placa posterior 1
