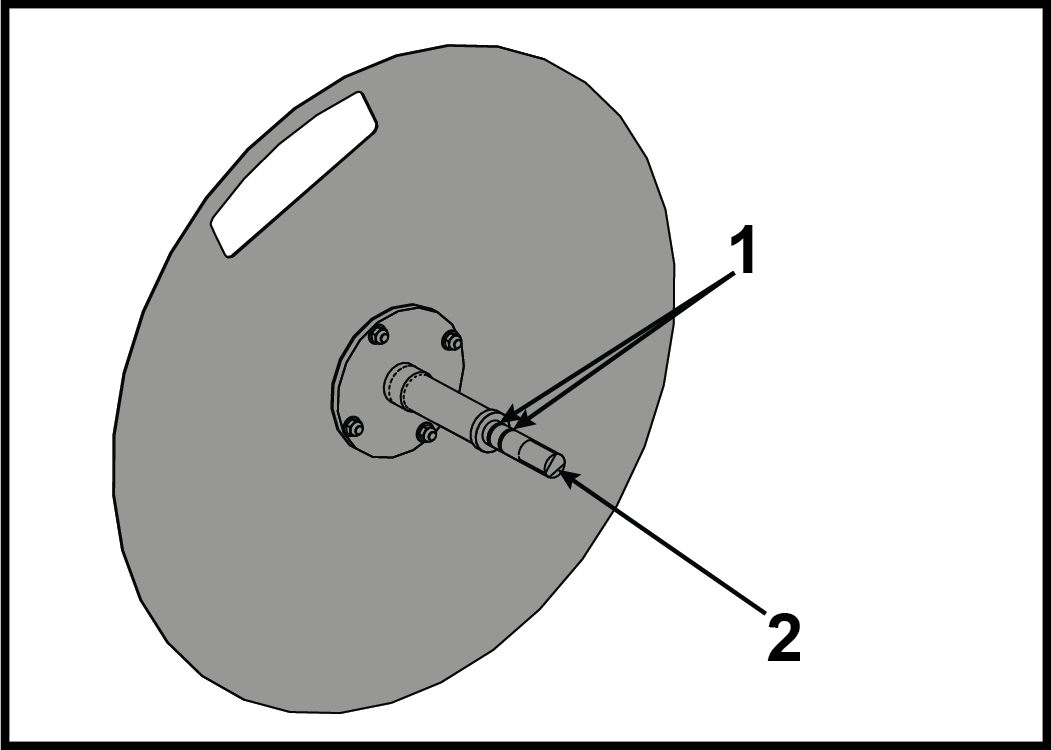

Netegeu l'eix de la placa de suport amb un drap net.
Element Descripció Quantitat 1 Junta tórica 2 2 Eix de la placa de suport 1 -

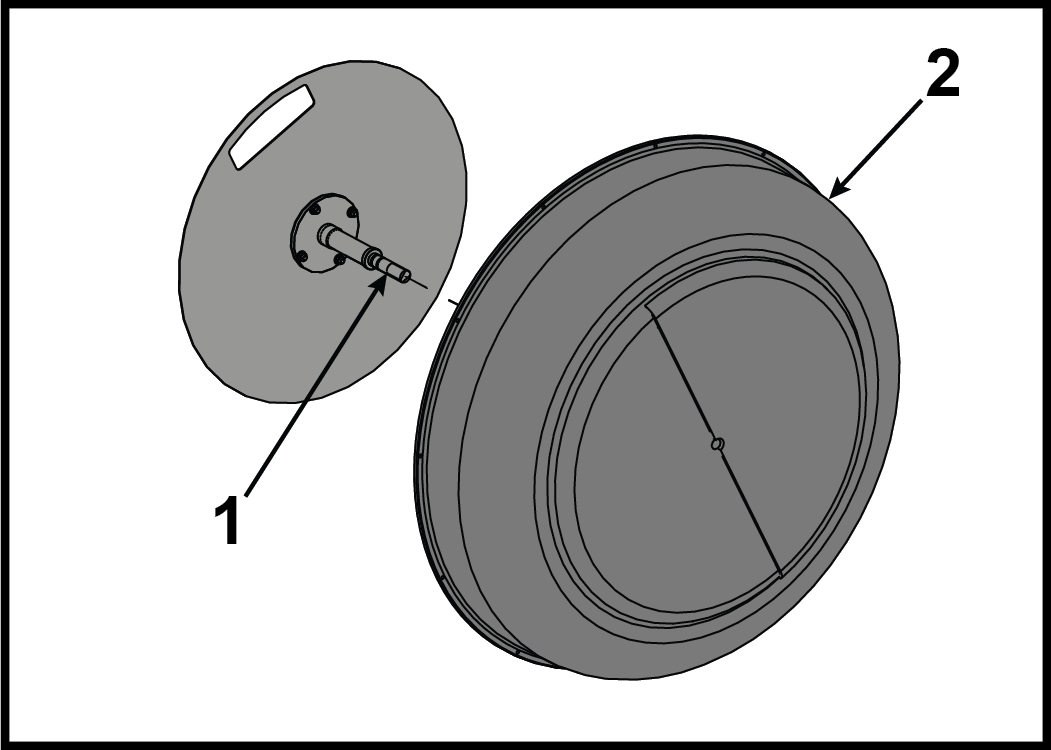

Instal·leu l'eix de la placa de suport a la coberta del dipòsit.
Element Descripció Quantitat 1 Eix de la placa de suport 1 2 Coberta del dipòsit 1 -

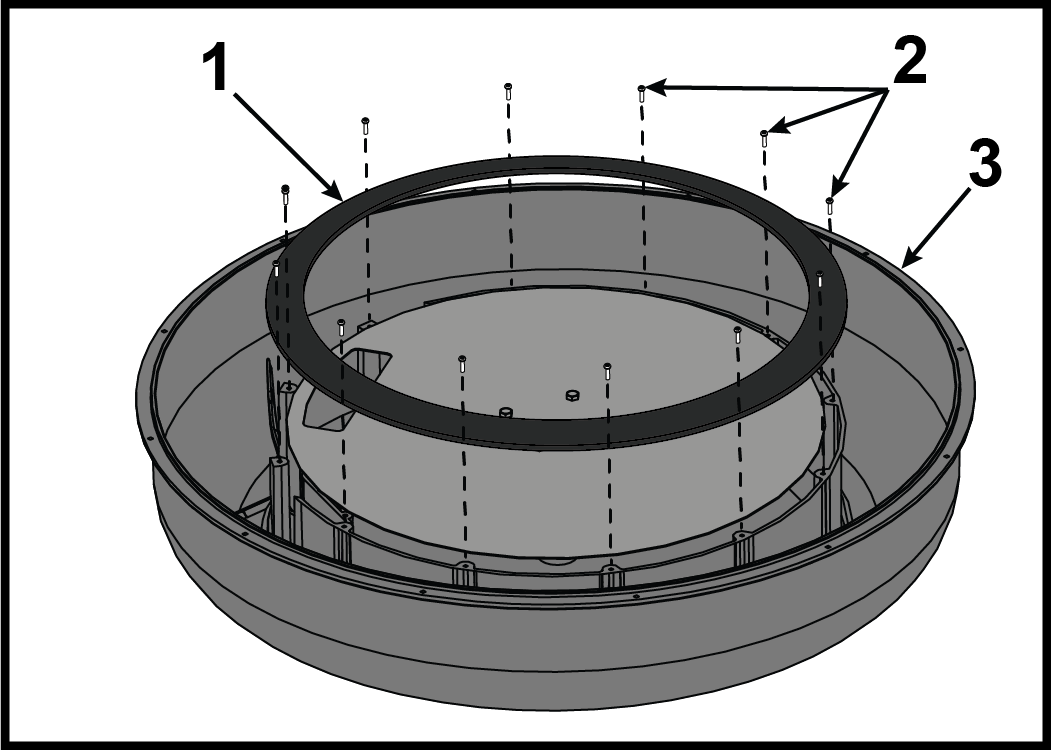

Instal·leu dotze cargols que asseguren l'anell del dipòsit utilitzant un tornavís Phillips, però no els estrenyeu completament.
Element Descripció Quantitat 1 Anell del dipòsit 1 2 Cargol 12 3 Coberta del dipòsit 1 -

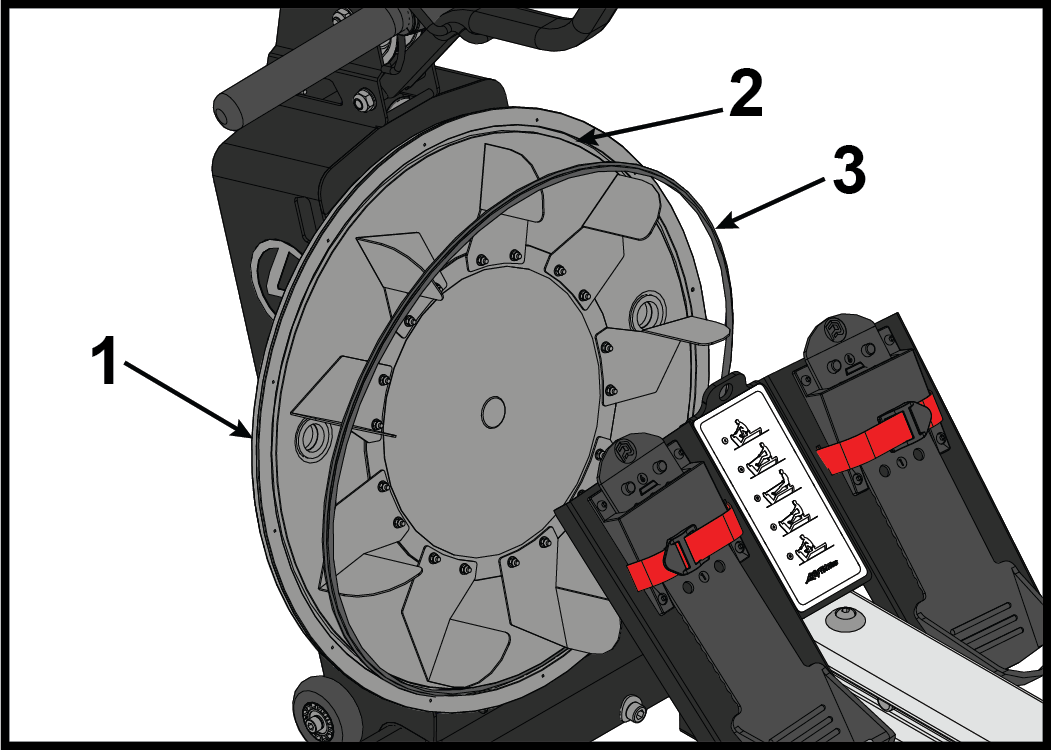

Traieu i rebutgeu el segell del dipòsit.
Element Descripció Quantitat 1 Part posterior del dipòsit 1 2 Canal del segell del dipòsit 1 3 Segell del dipòsit 1 -

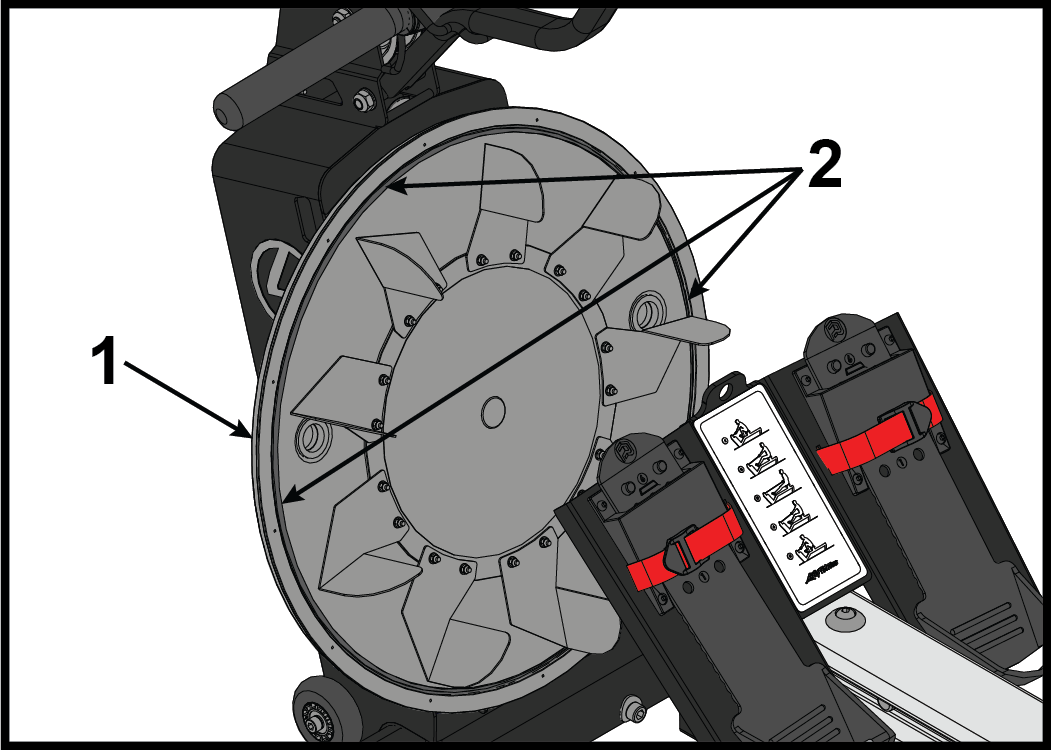

Apliqueu silicona al canal de segellat del tanc amb un pinzell petit.
Element Descripció Quantitat 1 Part posterior del tanc 1 2 Canal de segellat del tanc 1 -

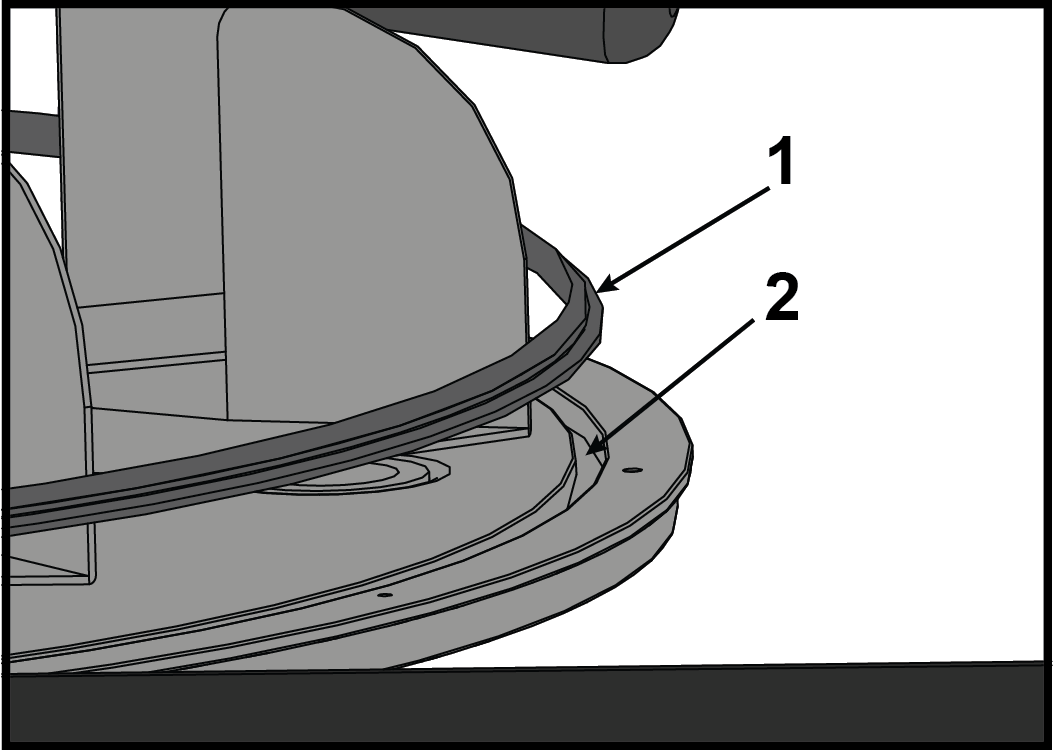

Instal·leu el segell del tanc al canal de segellat del tanc amb el costat pla cap a l'interior del tanc.
Element Descripció Quantitat 1 Segell del tanc 1 2 Canal de segellat del tanc 1 -
Apliqueu més silicona a la part superior del segell del tanc utilitzant un pinzell petit.
Element Descripció Quantitat 1 Part posterior del tanc 1 2 Apliqueu silicona aquí 1 -

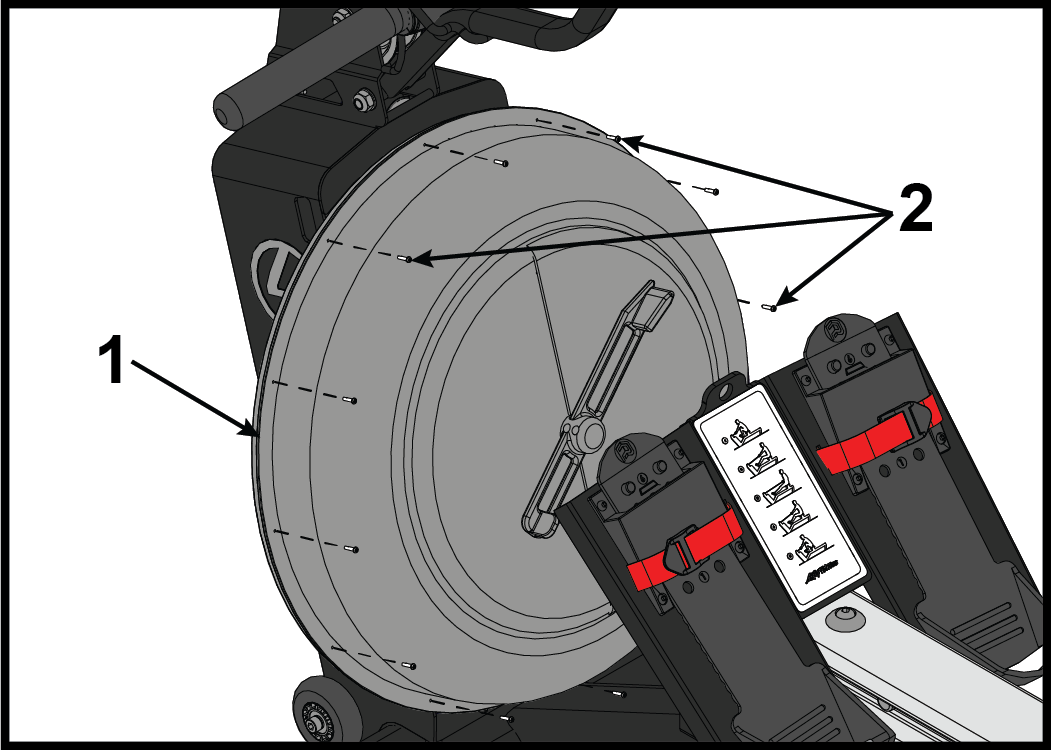

Col·loqueu un cargol a la part superior de la tapa del tanc d'aigua i un a la part inferior.
Nota: Alineeu la tapa del tanc d'aigua amb els logotips i les calcomanies alineades horitzontalment.
Element Descripció Quantitat 1 Tanc 1 2 Cargols 12 -

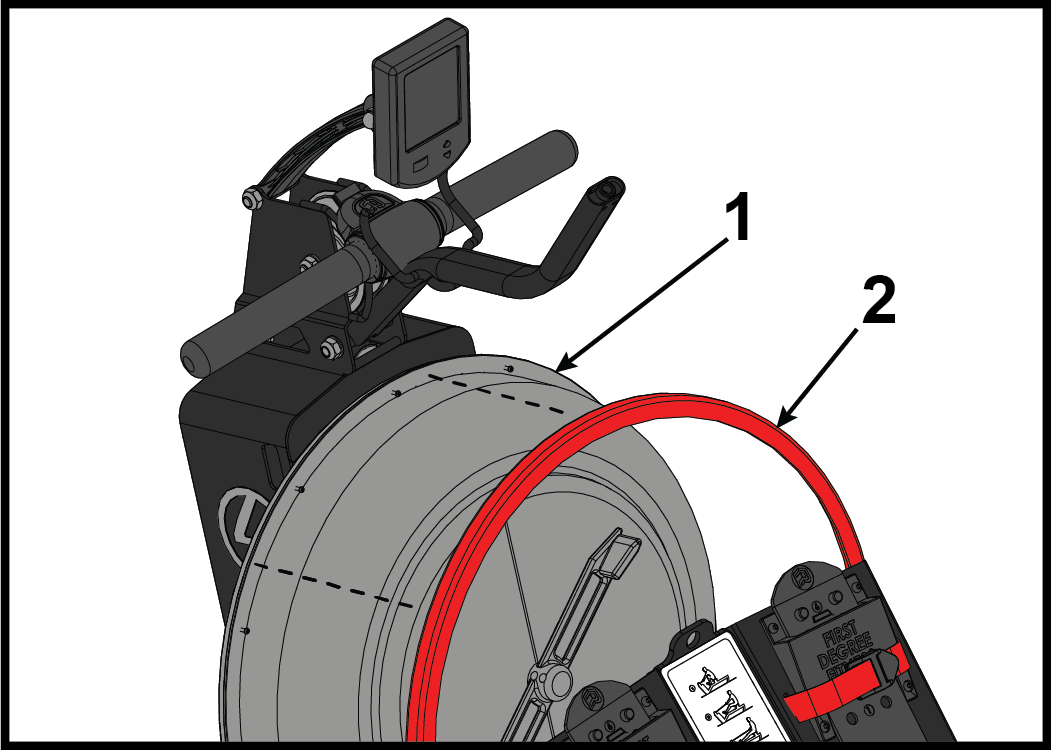

Instal·leu l'anell de coberta exterior vermell a mà.
Element Descripció Quantitat 1 Dipòsit 1 2 Anell de coberta exterior vermell 1 -

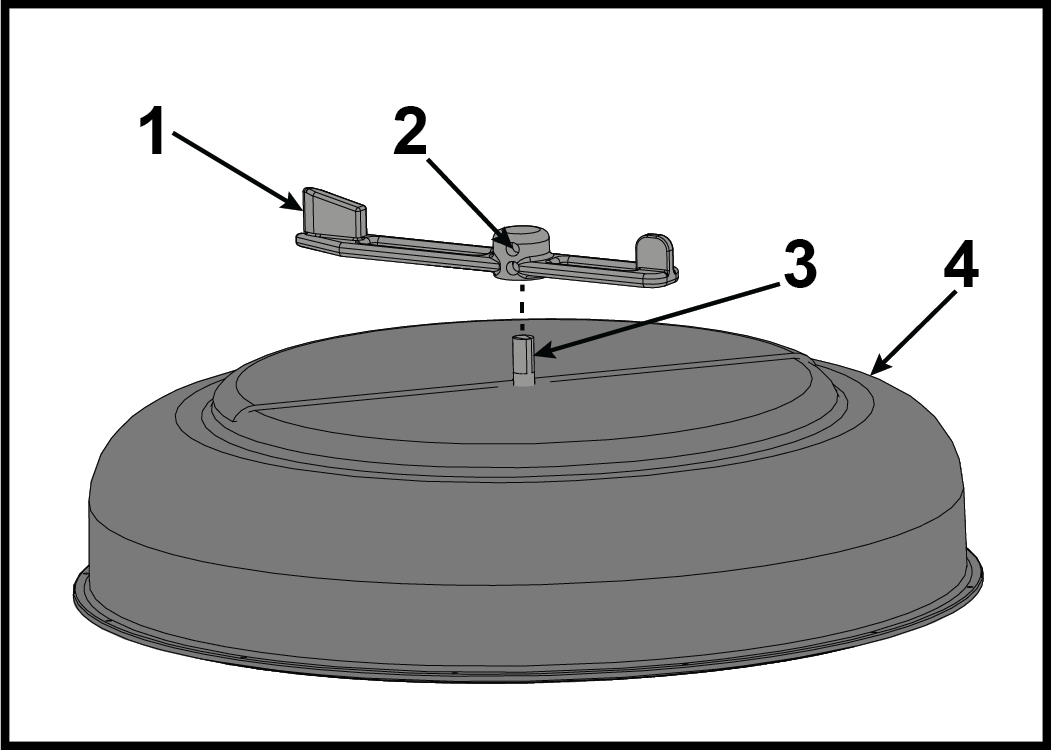

Instal·leu els cargols de fixació al mànec d'ajust i estrenyeu-los amb una clau Allen de 4 mm. Proveu
la rotació del mànec d'ajust per a un funcionament suau.
Element Descripció Quantitat 1 Mànec d'ajust 1 2 Cargol de fixació 2 3 Eix de la placa de suport 1 4 Coberta del dipòsit 1 -

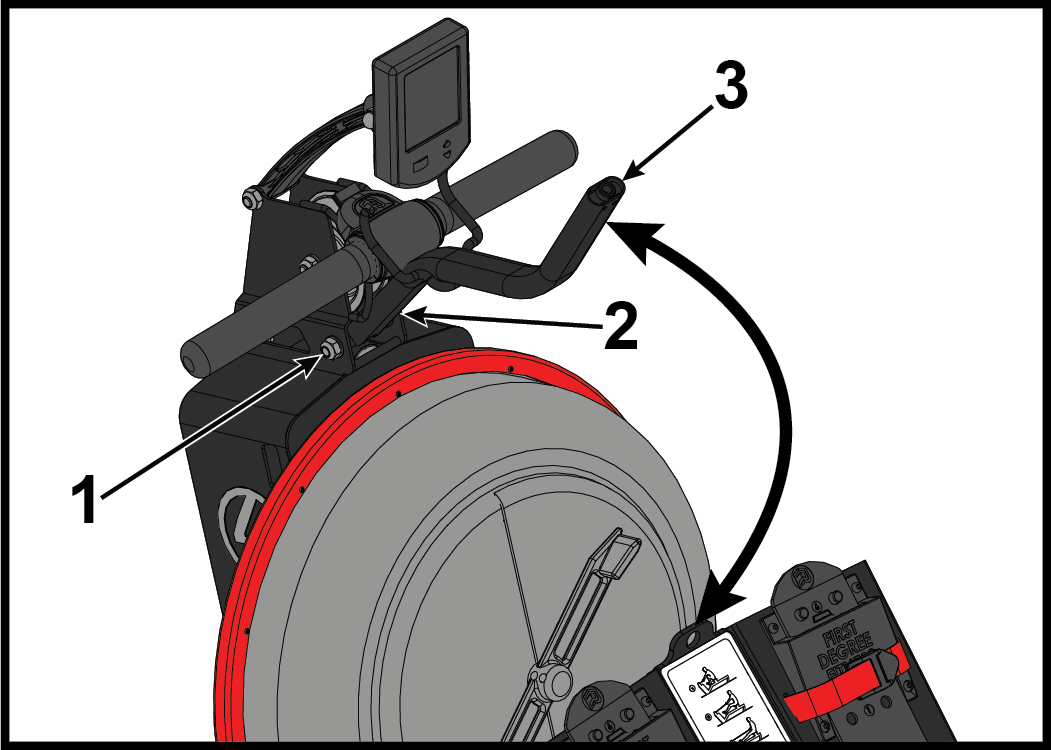

Afluixa el cargol i la femella que asseguren la part superior de la barra en S utilitzant una clau Allen de 6 mm i una clau fixa de 17 mm.
Element Descripció Quantitat 1 Femella 1 2 Cargol 1 3 Barra en S 1 -

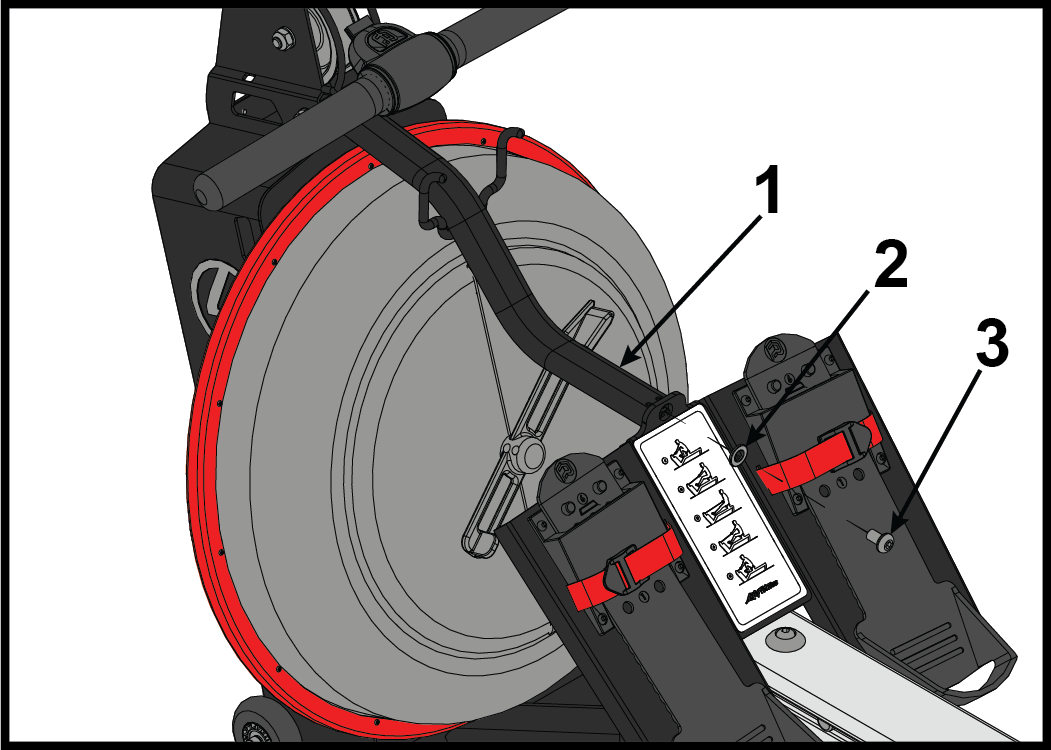

Instal·la el cargol i la rentadora que asseguren la barra en S a la placa de peu utilitzant una clau Allen de 6 mm. Torqueja a 180 kgf / cm.
Element Descripció Quantitat 1 Barra en S 1 2 Rentadora 1 3 Cargol 1
