Obsah
- Montáž držáku zařízení
- Instalace držáku zařízení
- Demontáž Axiom
- Instalace hlavní jednotky, reflexní karty
- Instalace Puck
- Znovu sestavení Axiom
Komponenty sady

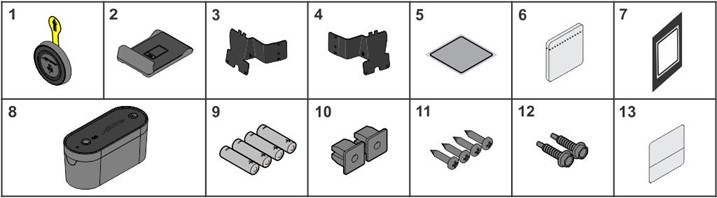

Komponenty sady držáku zařízení Insignia a Axiom Components
| Položka | Popis | Množství |
| 1 | Puck (viz článek o instalaci Puck) | 1 |
| 2 | Police držáku zařízení | 1 |
| 3 | Levý držák | 1 |
| 4 | Pravý držák | 1 |
| 5 | Reflexní páska (viz článek o instalaci hlavní jednotky a reflexní karty) | 1 |
| 6 | Alkoholové ubrousky (balení po 3) | 1 |
| 7 | Kryt počítadla opakování | 1 |
| 8 | Hlavní jednotka (viz článek o instalaci hlavní jednotky a reflexní karty) | 1 |
| 9 | AA baterie | 4 |
| 10 | Průchodka | 2 |
| 11 | 8 X 3/4 PHL PAN šroub | 4 |
| 12 | 8-18 X 3/4 samořezný šroub | 2 |
| 13 | Sériový štítek | 1 |
Montáž držáku zařízení
Umístění držáku zařízení Axiom
| Model Axiom | Popis | Pozice držáku zařízení: modrá |
| OP-AB | Břišní svaly | Levý |
| OP-ABBA | Břišní svaly/Protažení zad | Levý |
| OP-BC | Bicepsový zdvih | Vnějšek vlevo (viz ilustrace) |
| OP-BT | Bicepsový zdvih/Protažení tricepsu | Vnějšek vlevo (viz ilustrace) |
| OP-CP | Tlak na hrudník | Levý |
| OP-FLY | Rozpažování | Vnějšek vlevo (viz ilustrace) |
| OP-HAA | Abdukce-Addukce kyčlí | Levý |
| OP-LC | Ohýbání nohou | Levý |
| OP-LCE | Ohýbání/Protažení nohou | Levý |
| OP-LE | Protažení nohou | Levý |
| OP-LP | Tlak na nohy | Levý |
| OP-LR | Stahování/veslování | Vnějšek vlevo (viz ilustrace) |
| OP-MP | Multifunkční tlak | Levý |
| OP-PD | Stahování | Pravý |
| OP-RW | Veslování | Pravý |
| SS-SLCE | Sedící ohýbání/protažení nohou | Levý |
| OP-SP | Tlak na ramena | Levý |
| OP-TE | Protažení tricepsu | Vnějšek vlevo (viz ilustrace) |
1. Vyberte držák, levý nebo pravý, který je potřeba pro jednotku, na kterou se držák zařízení instaluje; nepoužitý držák vyhoďte. POZNÁMKA: Hledejte výřez 'L' (levý) a 'R' (pravý) na držácích.
| Položka | Popis | Množství |
| 1 | Levý držák | 1 |
| 2 | Pravý držák | 1 |

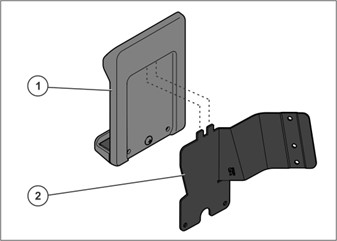

2. Vložte záložky držáku do zadní části police držáku zařízení.
| Položka | Popis | Množství |
| 1 | Police držáku zařízení | 1 |
| 2 | Držák (pravý) | 1 |
3. Vložte šrouby 8 X 3/4 PHL PAN a utáhněte na 16-20 in-lbs (1.8-2.2 Nm).
| Položka | Popis | Množství |
| 1 | Držák zařízení | 1 |
| 2 | 8 X 3/4 PHL PAN šrouby | 2 |
Instalace držáku zařízení Axiom
Umístění držáku zařízení
Existují dva způsoby montáže držáku zařízení: uvnitř a venku.
Vnitřní montáž
Držák zařízení je namontován uvnitř věže.
Existují dvě varianty vnější montáže: horní a dolní.

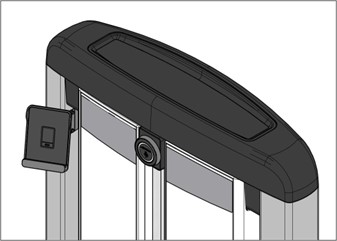

Vnější montáž: horní (OP-BC, OP-BT, OP-TE)
Držák zařízení je namontován vně věže

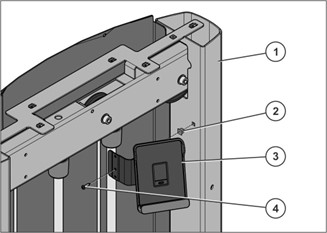

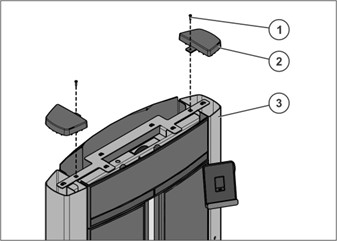

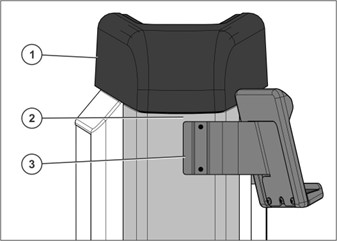

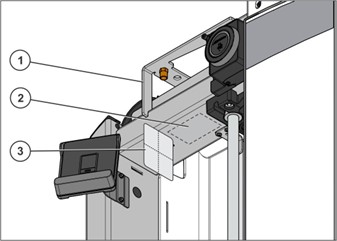

| Položka | Popis | Množství |
| 1 | Víčko věže | 1 |
| 2 | Rám věže | 1 |
| 3 | Držák zařízení | 1 |
Vnější montáž: dolní (OP-FLY, OP-LR).
Montáž na rám věže, vedle zadního krytu, 3,5 palce (8,99 cm) nad držákem kladky.

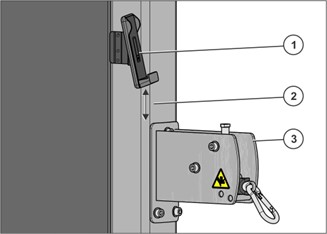

| Položka | Popis | Množství |
| 1 | Držák zařízení | 1 |
| 2 | Rám věže | 1 |
| 3 | Držák kladky | 1 |
Demontáž Axiom

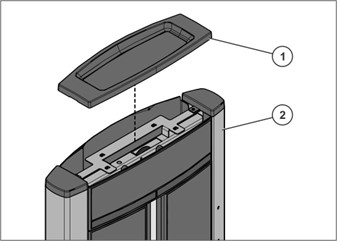

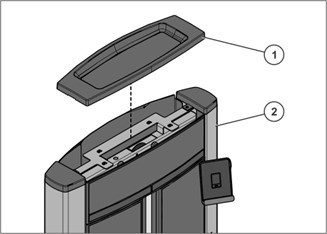

1. Zvedněte a odstraňte horní víčko z věže.
| Položka | Popis | Množství |
| 1 | Horní víčko | 1 |
| 2 | Věž | 1 |
2. Uvolněte a odstraňte šrouby a krytky trubek z věže.

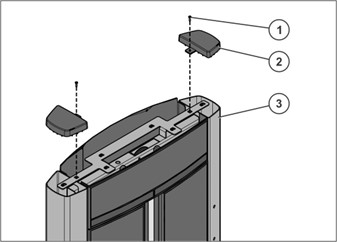

| Položka | Popis | Množství |
| 1 | 8 X 3/4 PHL PAN šroub | 2 |
| 2 | Krytka trubky | 2 |
| 3 | Věž | 1 |

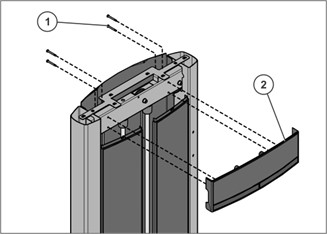

3. Uvolněte a odstraňte šrouby M6 X 50mm HCS a přední kryt.
| Položka | Popis | Množství |
| 1 | M6 X 50mm HCS šroub | 4 |
| 2 | Přední kryt | 1 |

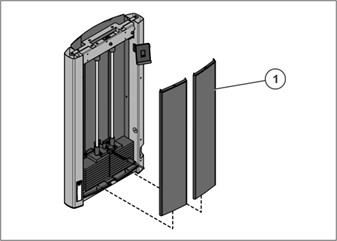

4. Opatrně zvedněte a odstraňte přední kryty, pokud jsou přítomny.

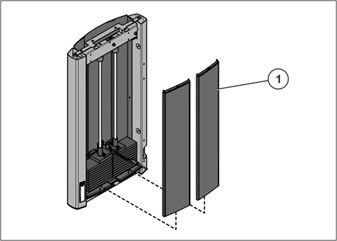

| Položka | Popis | Množství |
| 1 | Přední kryt | 2 |
5. Uvolněte a odstraňte 8 X 3/4 PHL PAN šroub a držák krytu z věže.
| Položka | Popis | Množství |
| 1 | Věž | 1 |
| 2 | Držák krytu | 1 |
| 3 | 8 X 3/4 PHL PAN šroub | 1 |

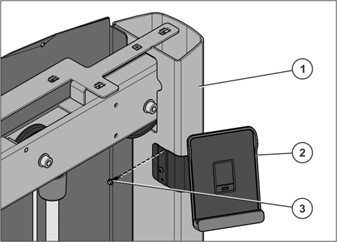

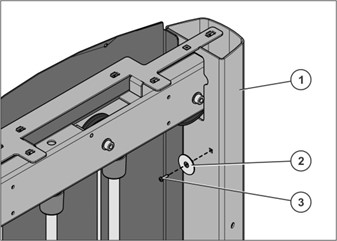

6. Vložte držák do stávajícího čtvercového otvoru věže a vložte 8 X 3/4 PHL PAN šroub do středového otvoru držáku zařízení. Utáhněte na 16-20 in-lbs (1,8-2,2 Nm).
| Položka | Popis | Množství |
| 1 | Věž | 1 |
| 2 | Průchodka | 1 |
| 3 | Držák zařízení | 1 |
| 4 | Šroub PHL PAN 8 x 3/4 | 1 |
7. Ujistěte se, že držák zařízení je ve svislé poloze, a připevněte horní otvor držáku zařízení k věži pomocí samořezného šroubu 8-18 x 3/4. Nepřetahujte. Utáhněte na 16-20 in-lbs (1,8-2,2 Nm).
| Položka | Popis | Množství |
| 1 | Věž | 1 |
| 2 | Držák zařízení | 1 |
| 3 | Samořezný šroub 8-18 x 3/4 | 1 |
Instalace držáku zařízení dokončena
Instalace hlavní jednotky
Hlavní jednotka se používá společně s pukem na posilovacích strojích, které jsou vybaveny závažím. Hlavní jednotka je namontována na horní desce závaží, s volným výhledem na reflexní nálepku, která je připevněna na rovný povrch nad hlavní jednotkou. Reflexní nálepka je povinná a musí být připevněna na vhodné místo uvnitř stroje s volným výhledem na hlavní jednotku. Optický senzor se musí pohybovat společně se závažím v přímé linii proti reflexní nálepce. Musí být zajištěn volný výhled, přibližně +/- 10 stupňů od senzoru proti reflexní nálepce. Maximální vzdálenost mezi hlavní jednotkou v její nejnižší poloze a reflexní kartou nahoře je 160 cm/63 palců.

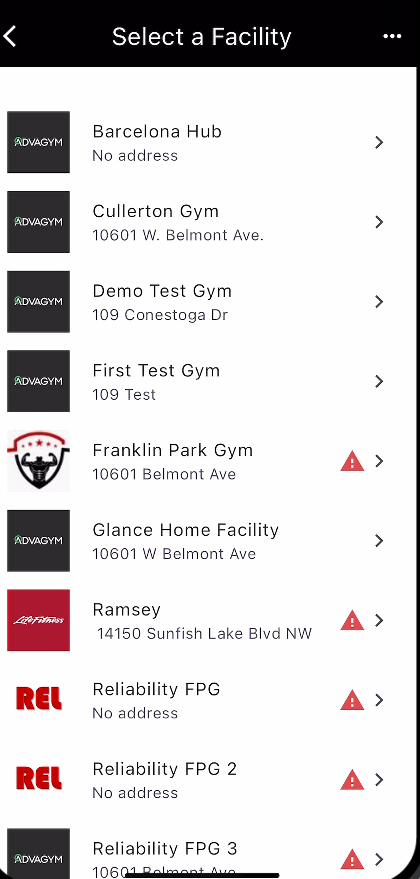

Použití aplikace LF Assist
Plánovač Life Fitness by vám měl poskytnout přístup k zařízení, ve kterém instalujete. Pokud zařízení nevidíte, kontaktujte plánovače. Mohou váš účet přidat téměř v reálném čase. Pokud potřebujete seznam aktualizovat po provedení změn, klikněte na 3 tečky v pravém horním rohu a zvolte možnost obnovení seznamu posiloven.

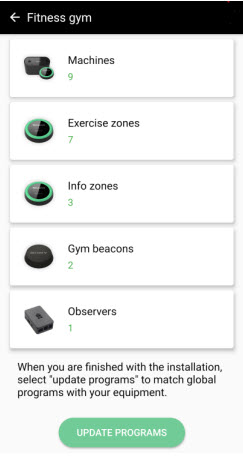

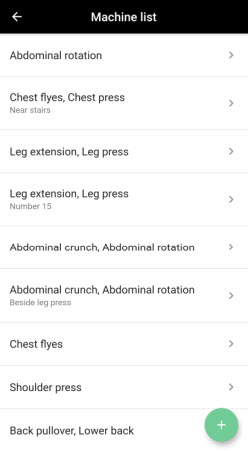

1. Stiskněte záložku strojů v přehledu zařízení.
2. Stiskněte tlačítko „+“ v přehledu strojů.

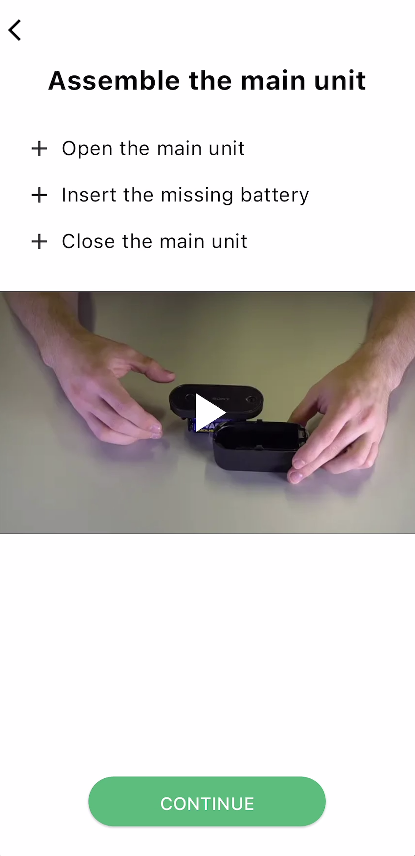

3. Otevřete hlavní jednotku stisknutím horní části a jejím mírným stlačením dolů (uvolnění zámkového mechanismu) a poté posunutím dopředu (podélně). Sejměte horní část a zvedněte ji z pouzdra. Bílý štítek se nachází vedle bateriového balíčku na jedné straně. Poznámka: nainstalujte jednu baterii z balení, Musíte správně nainstalovat všechny čtyři baterie, aby jednotka fungovala.
4. Sejměte horní část a zvedněte ji z pouzdra. Nainstalujte baterie AA a ujistěte se, že všechny 4 baterie jsou správně umístěny. (Hlavní jednotka je v režimu spánku, když je stacionární. Pohybem hlavní jednotky ji probudíte. Když je jednotka aktivní, zelená LED dioda bliká každé 3 sekundy a vysílá svou MAC adresu. Po 3 sekundách nečinnosti se vrátí do režimu spánku.)
5. Vyčistěte horní část závaží pomocí alkoholového ubrousku. Ujistěte se, že počkáte několik minut, než izopropylalkohol zcela vyschne. Ujistěte se, že hlavní jednotka je umístěna na horní desce. V závislosti na typu závaží může být na různých místech. Tým inženýrů Life Fitness ověřil, že hlavní jednotka bude pasovat na horní desku podporovaných produktových řad. Povrch závaží musí být důkladně vyčištěn měkkým hadříkem a izopropylalkoholem (také nazývaným izopropyl, izopropanol nebo 2-propanol) s koncentrací vyšší než 95 %, před montáží hlavní jednotky na povrch.

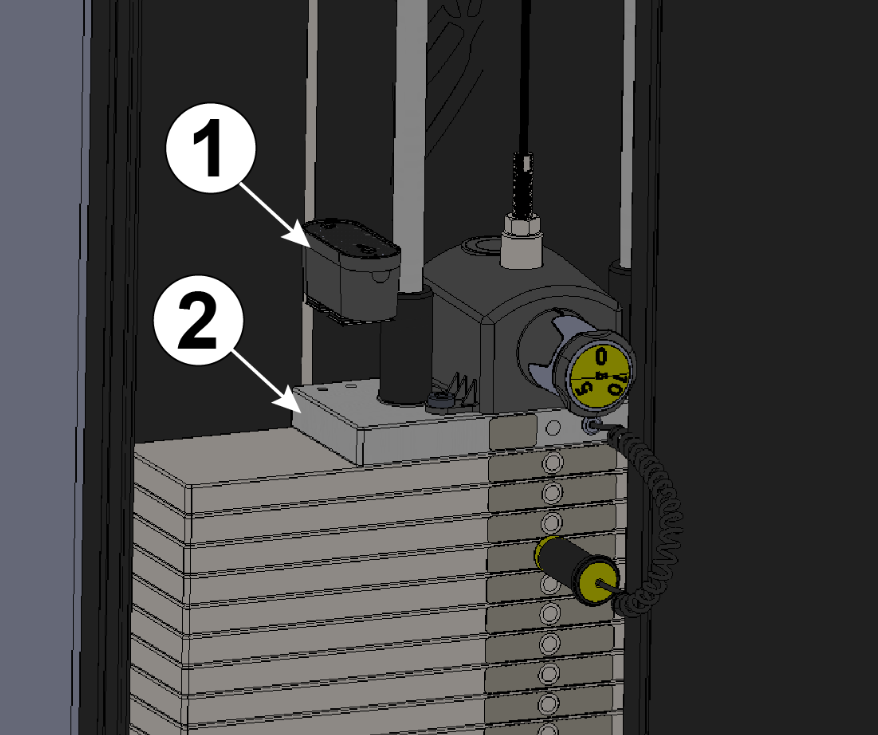

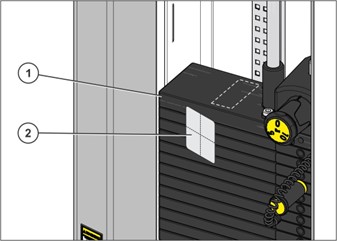

| Položka | Popis | Množství |
| 1 | Závaží | 1 |
| 2 | Alkoholový ubrousek | 1 |

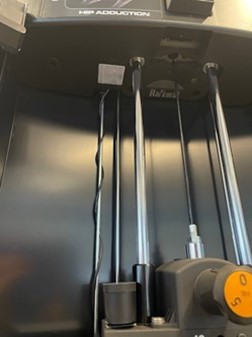

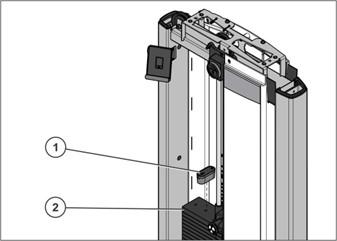

6. Odstraňte ochrannou fólii z hlavní jednotky, nainstalujte hlavní jednotku tak, aby se dvířka baterie/horní kryt otevíraly směrem k zajišťovacímu kolíku - přitlačte ji a připevněte na závaží, přímo pod reflexní kartu. Hlavní jednotka je dodávána s ochranným plastovým krytem, který musí být po instalaci odstraněn. Okno senzoru musí být čisté a bez prachu. Pokud je špinavé, lze jej vyčistit měkkým hadříkem. Poznámka: I když je jednotka předem vybavena suchým zipem, doporučujeme při výměně baterií neodstraňovat hlavní jednotku z horní desky, ale místo toho otevřít dvířka baterie/horní kryt.
| Položka | Popis | Množství |
| 1 | Hlavní jednotka | 1 |
| 2 | Hmotnostní blok | 1 |

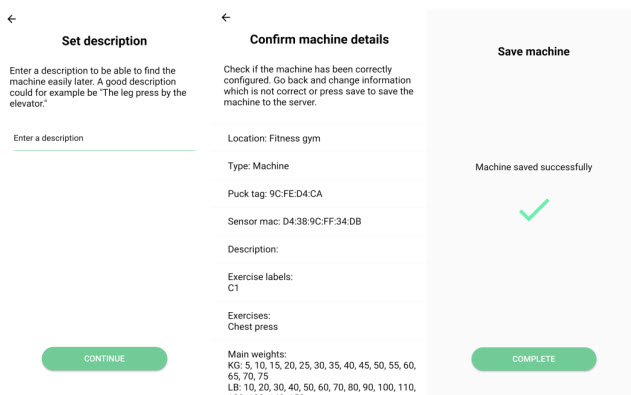

7. Potvrďte montáž hlavní jednotky
Instalace hlavní jednotky dokončena
Instalace reflexní karty

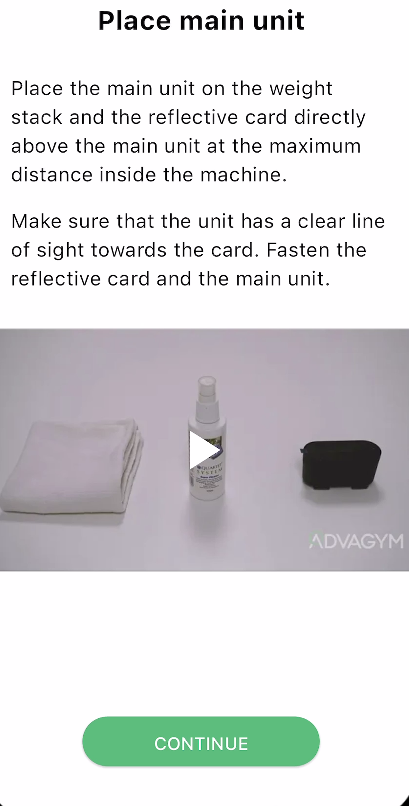

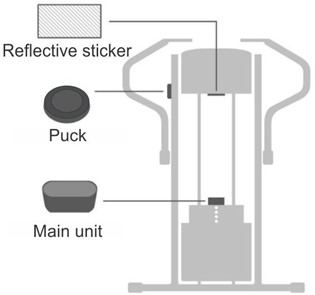

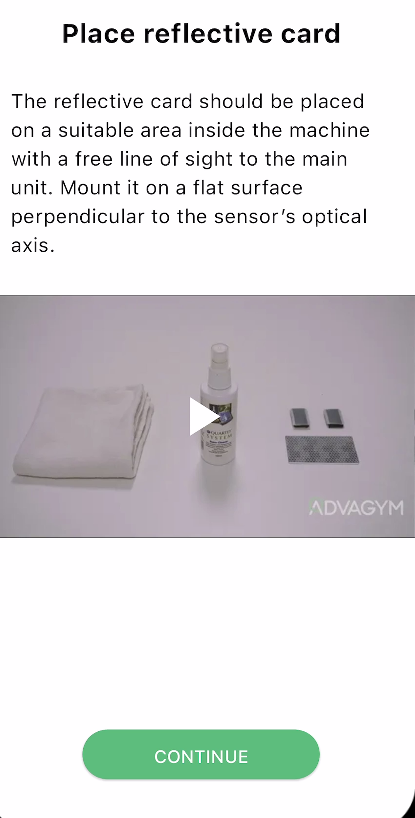

Hlavní jednotka je namontována na horní desce hmotnostního bloku, s volnou linií pohledu na reflexní nálepku, která je připevněna na rovný povrch nad hlavní jednotkou. Reflexní nálepka je povinná a musí být připevněna na vhodné místo uvnitř stroje s volnou linií pohledu na hlavní jednotku. Optický senzor se musí pohybovat spolu s hmotnostním blokem v přímé linii proti reflexní nálepce. Musí být zajištěno volné zorné pole, přibližně +/- 10 stupňů od senzoru proti reflexní nálepce. Maximální vzdálenost mezi hlavní jednotkou v její nejnižší poloze a reflexní kartou nahoře je 160 cm/63 palců. Reflexní nálepka dodaná s hlavní jednotkou musí být použita; žádná jiná reflexní karta není povolena.

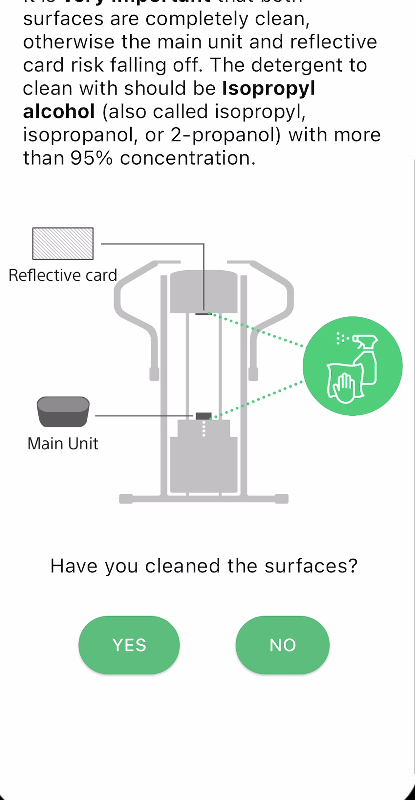

1. Vyčistěte spodní část příčného tubusu věže alkoholovým ubrouskem. Ujistěte se, že počkáte několik minut, než izopropylový alkohol zcela vyschne. Reflexní nálepka musí být namontována na rovný povrch kolmý na optickou osu senzoru, jak je znázorněno. Povrch musí být předem vyčištěn izopropylovým alkoholem (také nazývaným izopropyl, izopropanol nebo 2-propanol) s koncentrací více než 95 % a měkkým hadříkem.
| Položka | Popis | Množství |
| 1 | Věž | 1 |
| 2 | Oblast k vyčištění | 1 |
| 3 | Alkoholový ubrousek | 1 |

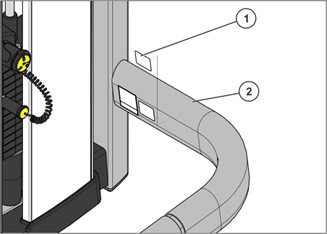

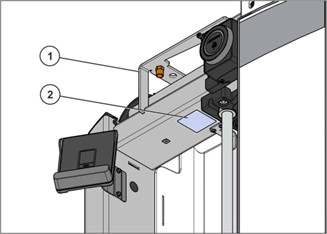

2. Odstraňte ochrannou vrstvu a připevněte reflektor na spodní část příčného tubusu věže.
| Položka | Popis | Množství |
| 1 | Věž | 1 |
| 2 | Reflektor | 1 |
Použijte aplikaci LF Assist
3. Potvrďte vyčištění horní desky hmotnostního bloku a věže, kde jste umístili reflexní kartu
4. Potvrďte umístění reflexní karty
5. Potvrďte umístění hlavní jednotky

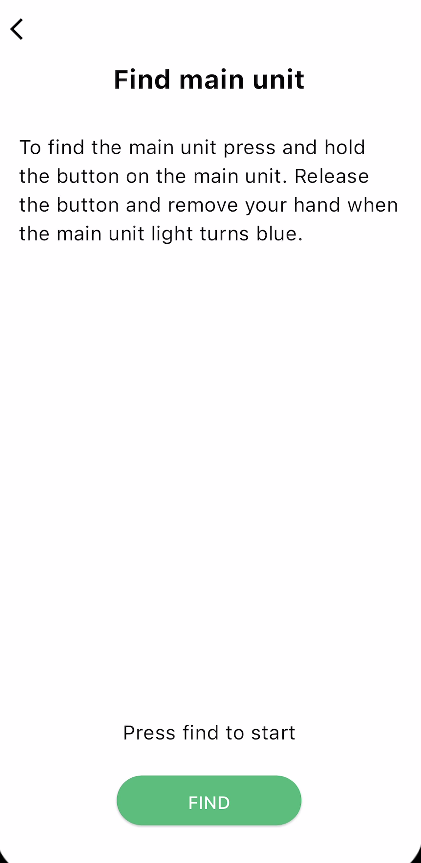

6. Postupujte podle pokynů v aplikaci, abyste uvedli hlavní jednotku do režimu párování. Stiskněte Najít
7. Aplikace nyní hledá hlavní jednotku a měří její signály.
8. Ověřte, že vzdálenost mezi hlavní jednotkou a reflexní kartou odpovídá údajům v aplikaci.

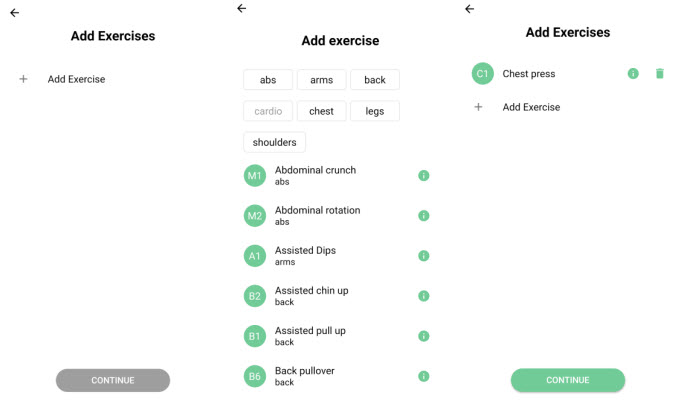

9. Stiskněte Přidat cvičení, abyste přidali cvičení, nebo zkopírujte cvičení, abyste zkopírovali již existující cvičení z posilovny. Vyberte cvičení na stroji pro aktuální stroj stisknutím názvu. (Stiskněte tlačítko info, abyste viděli instruktážní video k cvičení)
10. Opakujte krok 9, abyste přidali další cvičení na stroji, jako je rozpažování hrudníku/zadní delt, přitahování kyčlí/odtahování kyčlí, asistovaný dip/přítah nebo stiskněte hotovo pro pokračování.
11. Vyberte hlavní závaží stisknutím horního hmotnostního bloku.

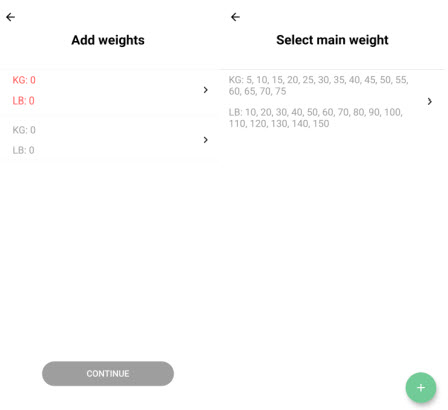

Vyberte hlavní hmotnostní blok ze seznamu hmotnostních bloků nebo vytvořte nový stisknutím
tlačítka „+“. (Pokud je to první stroj instalovaný na místě posilovny, seznam bude prázdný)
Pokud hlavní hmotnostní blok stroje neexistuje v seznamu, vytvořte nový podle těchto kroků:

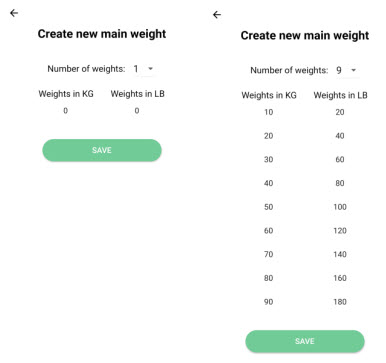

Zadejte počet závaží na hmotnostním bloku.
Přidejte první a druhou hodnotu hmotnostního bloku.
Řešení „smart-add“ vyplní zbytek seznamu hodnotami stejného rozdílu hmotnosti jako poslední pár závaží. Potvrďte, že hodnoty jsou správné. Pokud ne, opravte hodnoty ručně podle hmotnostního bloku odshora dolů. Stiskněte uložit.
Pokud má stroj „extra závaží“:
Vyberte extra závaží stisknutím spodního závaží na hromadě závaží.
Vyberte extra závaží ze seznamu hromad závaží nebo vytvořte nové stisknutím tlačítka „+“. (Pokud je to první stroj instalovaný na místě, seznam bude prázdný)
Pokud extra závaží stroje neexistuje v seznamu, vytvořte nové podle těchto
kroků:
Zadejte počet hromad na hromadě závaží.
Přidejte první a druhou hodnotu hromady závaží.
Řešení „chytrého přidání“ vyplní zbytek seznamu hodnotami stejným způsobem jako u hlavní jednotky. Potvrďte, že všechny hodnoty jsou správné. Rychlý způsob, jak to ověřit, je zkontrolovat, zda spodní/nejtěžší číslo hromady odpovídá spodnímu číslu v aplikaci. Pokud ne, opravte hodnoty ručně podle hromady závaží odshora dolů. Stiskněte uložit.
Instalace Pucku
Umístění Pucku na Axiom
| Model Axiom | Popis | Umístění Pucku: Zelené |
| OP-AB | Abdominální | Vlevo |
| OP-ABBA | Abdominální/Protažení zad | Vlevo |
| OP-BC | Bicepsový zdvih | Vlevo |
| OP-BT | Bicepsový zdvih/Protažení tricepsu | Vlevo |
| OP-CP | Tlak na hrudník | Vlevo |
| OP-FLY | Fly | Vpravo |
| OP-HAA | Abdukce-Addukce kyčlí | Vlevo |
| OP-LC | Protažení nohou | Vlevo |
| OP-LCE | Protažení nohou/Rozšíření | Vlevo |
| OP-LE | Rozšíření nohou | Vlevo |
| OP-LP | Tlak na nohy | Vlevo |
| OP-LR | Stahování/Řada | Vpravo |
| OP-MP | Multi-Tlak | Vlevo |
| OP-PD | Stahování | Vpravo |
| OP-RW | Řada | Vpravo |
| SS-SLCE | Sedící protažení nohou/Rozšíření | Vlevo |
| OP-SP | Tlak na ramena | Vlevo |
| OP-TE | Protažení tricepsu | Vlevo |
Instalace pucku na stroj

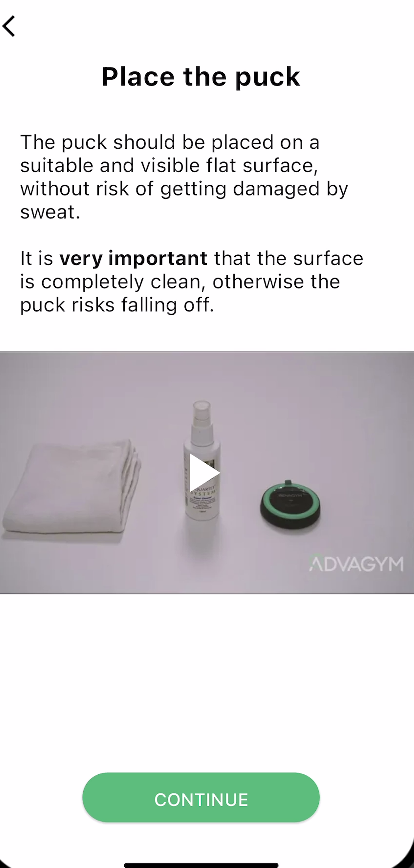

1. Očistěte místo alkoholovým ubrouskem. Ujistěte se, že počkáte několik minut, než izopropylalkohol zcela vyschne. Odstraňte ochrannou vrstvu z pucku, poté opatrně vycentrujte a připevněte puck na stroj.
2. Odstraňte izolaci pro aktivaci pucku

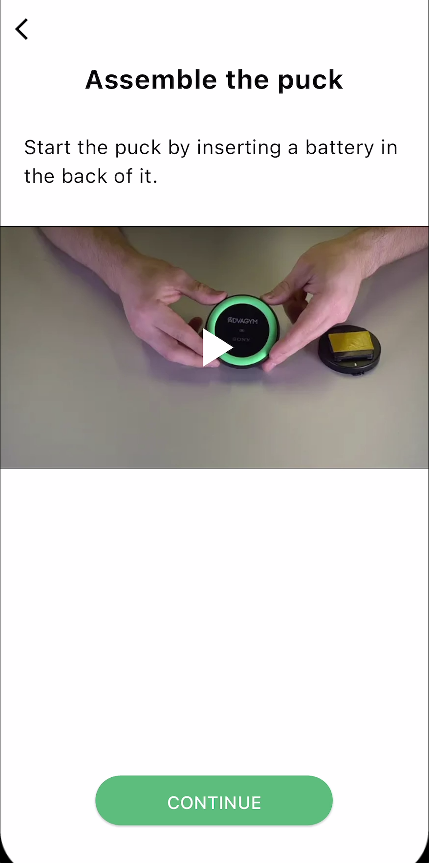

Pro aktivaci baterie jemně odstraňte izolační pásku, která je zde zvýrazněna žlutě. Při agresivním odstranění pásky může dojít k uvolnění baterie. Světlo pucku by se nyní mělo rozsvítit modrou barvou, než se vypne. Pokud potřebujete otevřít puck, postupujte podle pokynů níže.
Poznámka: Pro přístup k baterii (CR2450) v případě potřeby výměny odstraňte starou baterii.
Pro instalaci nové baterie vložte baterii do slotu s kladnou stranou směrem nahoru.

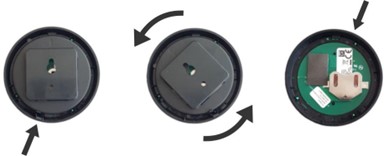

Pro uzavření pucku najděte šipku na zadním dílu. Šipka by měla směřovat k zámkovému jazýčku. Otočte zadní díl doprava, dokud neuslyšíte kliknutí.
Použití aplikace LF Assist
3. Potvrďte, že baterie je aktivní
4. Potvrďte umístění pucku

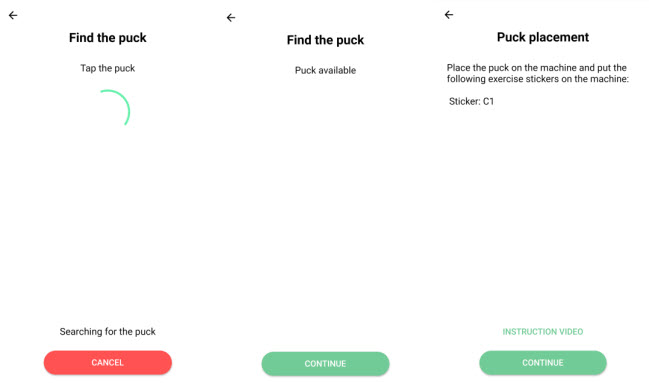

5. Identifikujte puck podle pokynů v aplikaci.

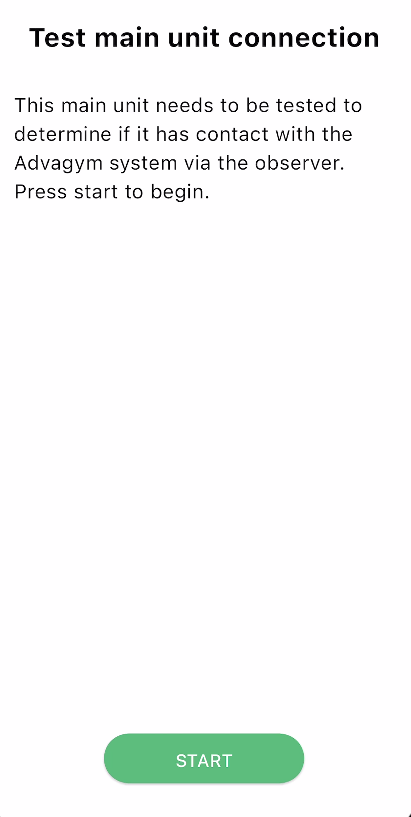

6. Pro zahájení testu stiskněte a uvolněte tlačítko na hlavní jednotce, dokud se LED nerozsvítí modře. To může trvat až 3 minuty. Pokud je test úspěšný, znamená to, že hlavní jednotka může komunikovat s pozorovatelem.
- Pokud test není úspěšný, selžete ještě třikrát. Pokud se vám nepodaří hlavní jednotku nainstalovat, kontaktujte zákaznickou podporu. Viz následující článek pro kontaktní informace podpory Life Fitness
- Pokud je jednotka příliš daleko od pozorovatele, může se jednat o problém s dosahem. Poznámka: může být potřeba další pozorovatel, pokud pokrytí přesahuje 328 čtverečních stop.
Opětovná montáž Axiom
1. Opatrně vložte a vyměňte přední kryty, pokud jsou vybaveny.
| Položka | Popis | Množství |
| 1 | Přední kryt | 2 |
2. Připevněte přední kryt pomocí šroubů M6 X 50mm HCS a utáhněte na 10-13 in-lbs (1,1-1,5 Nm).
| Položka | Popis | Množství |
| 1 | Šroub M6 X 50mm HCS | 4 |
| 2 | Přední kryt | 1 |
3. Připevněte krytky trubek pomocí šroubů 8 X 3/4 PHL PAN k věži a utáhněte na 10-13 in-lbs (1,1-1,5 Nm).
| Položka | Popis | Množství |
| 1 | Šroub 8 X 3/4 PHL PAN | 2 |
| 2 | Krytka trubky | 2 |
| 3 | Věž | 1 |
4. Vyměňte horní kryt věže.
| Položka | Popis | Množství |
| 1 | Věž | 1 |
| 2 | Horní kryt | 1 |
5. Najděte stávající štítek se sériovým číslem na hlavním rámu jednotky. Vyčistěte oblast a připevněte štítek se sériovým číslem na hlavní rám jednotky, na kterou je instalován.
| Položka | Popis | Množství |
| 1 | Štítek se sériovým číslem | 1 |
| 2 | Hlavní rám | 1 |
Viz následující článek Life Fitness Connect System Jak odstranit, upravit, vyměnit stroj o tom, jak odstranit, upravit nebo vyměnit stroj (hlavní jednotku nebo čip).
Viz následující článek pro další Life Fitness Connect System Kit Pokyny k instalaci posilovacího zařízení
