Sæt Komponenter

Insignia og Axiom enhedsholder sæt Komponenter



Vare	Beskrivelse	Antal
1	Puck	1
2	Hylde til enhedsholder	1
3	Venstre beslag	1
4	Højre beslag	1
5	Reflekskort	1
6	Alkoholservietter (3-pak)	1
7	Rep tæller cover	1
8	Hovedenhed	1
9	AA Batteri	4
10	Grommet	2
11	8 X 3/4 PHL PAN Skrue	4
12	8-18 X 3/4 Selvskærende skrue	2
13	Serienummer label	1



Påkrævede værktøjer

• Centerpunch
• Målebånd
• Hammer eller dødslaghammer
• Ledningsfri boremaskine
• ¼" Topnøgle
• Vaterpas
• Støvsuger
• Skraldenøgle
• M10 skraldenøgle
• M5 unbrakonøgle
• Fin spids marker
• 7 mm unbrakonøgle
• Klude (Guide Rod vedligeholdelse)
• Latex- eller nitrilhandsker (Guide Rod vedligeholdelse)
• 3:1 olie (Guide Rod vedligeholdelse)
• Litiumfedt (Guide Rod vedligeholdelse)



Montering af enhedsholder

Insignia enhedsholder placeringer

Insignia Model	Beskrivelse	Enhedsholderens position
SS-AB	Abdominal	Venstre
SS-ABD	Abdominal Advance	Venstre
SS-ADC	Assisted Dip Chin	Venstre
SS-BC	Biceps Curl	Venstre
SS-BCD	Biceps Curl Afhængig	Udenfor Venstre (se illustration)
SS-BE	Rygstrækning	Venstre
SS-CE	Lægstrækning	Venstre
SS-CP	Brystpres	Venstre
SS-CPX	Brystpres Dual-Axis	Venstre
SS-FLY	Fly	Venstre
SS-GL	Glute	Højre
SS-GLD	Glute Bridge	Venstre
SS-HAA	Hofte Ad-Ab	Venstre
SS-HAB	Hofte Abduktion	Venstre
SS-HAD	Hofte Adduktion	Venstre
SS-LC	Benspark	Venstre
SS-LE	Benstrækning	Venstre
SS-LP	Benpres	Venstre
SS-LR	Lateral Løft	Højre
SS-PD	Nedtræk	Højre
SS-PDX	Nedtræk Dual-Axis	Højre
SS-PEC	Pectoral Fly	Højre
SS-RW	Roning	Højre
SS-SLC	Siddende Benspark	Venstre
SS-SLP	Siddende Benpres	Venstre
SS-SP	Skulderpres	Venstre
SS-TE	Tricepsstrækning	Udenfor Venstre (se illustration)
SS-TP	Tricepspres	Venstre
SS-TR	Torso Rotation	Højre

1. Vælg den beslag, venstre eller højre, der er nødvendig for enheden, som enhedsholderen skal monteres på; kassér det ubrugte beslag. BEMÆRK: Se efter 'L' (Venstre) og 'R' (Højre) udskæring i beslagene.

Vare	Beskrivelse	Antal
1	Venstre Beslag	1
2	Højre Beslag	1



2. Indsæt beslagets tapper i bagsiden af enhedsholderens hylde.

Vare	Beskrivelse	Antal
1	Enhedsholderhylde	1
2	Beslag (højre)	1



3. Indsæt 8 X 3/4 PHL PAN skruer og stram til 16-20 in-lbs (1,8-2,2 Nm).

Vare	Beskrivelse	Antal
1	Enhedsholder	1
2	8 X 3/4 PHL PAN skruer	2



Monteringssteder for enhedsholder

Der er to monteringsmetoder for enhedsholderen: indvendig og udvendig.



Indvendig montering

Enhedsholderen monteres indvendigt i tårnet.



Udvendig montering

Enhedsholderen monteres udvendigt på tårnet (SS-BCD og SS-TE)

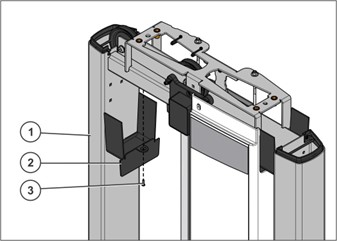

Vare	Beskrivelse	Antal
1	Tårnhætte	1
2	Tårnramme	1
3	Enhedsholder	1



Afmontering af Insignia

1. Bestil stiv skabelon, varenummer 1019762-0001 eller brug skabelon. (Opdater skabelon til venstre og højre) Indstil printeren til 8-1/2" x 11" for 1:1 skala. Kontroller dimensioner og juster skalaen, hvis det er nødvendigt. Skær langs den stiplede linje.



2. Løft og fjern tårnhættebakken fra tårnhætten.

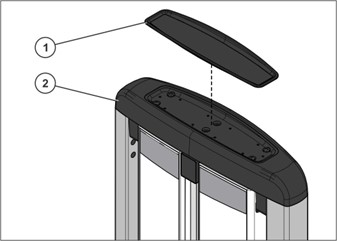

Vare	Beskrivelse	Antal
1	Tårnhættebakke	1
2	Tårnhætte	1



3. Løsn og fjern hardware og tårnhætte.

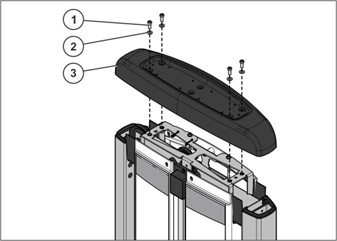

Vare	Beskrivelse	Antal
1	M10 X 1.5 25mm skrue	4
2	3/8 flad skive	4
3	Tårnhætte	1



4. Afhængigt af hvilken side enhedsholderen skal monteres på, løsnes og fjernes skruen fra frontkappen.

Vare	Beskrivelse	Antal
1	Frontkappe	1
2	M8 X 3/4 panhovedskrue	1

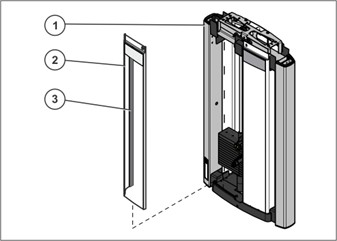

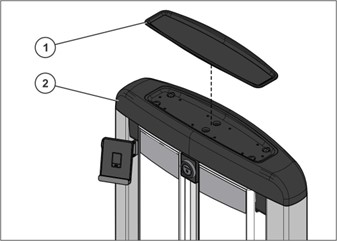

5. Løft forsigtigt og fjern frontkappen, og sørg for, at dens kappeekstrudering stadig er fastgjort.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Frontkappe	1
3	Kappeekstrudering	1



6. Fjern M8 X 3/4 panhovedskrue og kappeindsats fra tårnet.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Kappeindsats	1
3	M8 X 3/4 panhovedskrue	1





Installation af Insignia enhedsholder

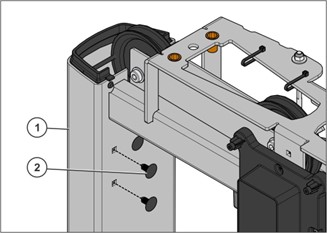

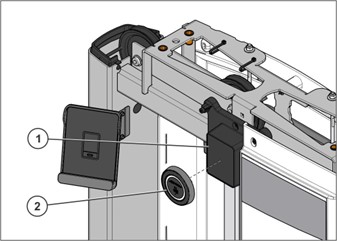

7. På enheder bygget efter 1. september 2021 fjernes de to hulpropper fra de firkantede udskæringer på tårnet, og de næste tre trin springes over.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Hulprop	2

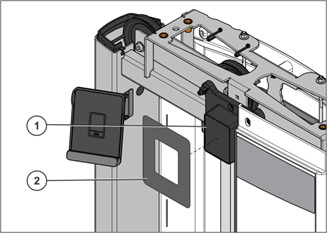

8. På enheder bygget før 1. september 2021, uden firkantede huller, placeres skabelonen tæt op mod tårnets tværgående rør.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Skabelon	1

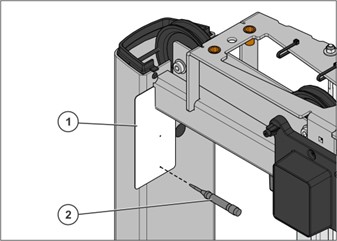

9. På enheder bygget før 1. september 2021, brug en centerpunch på det nederste skabelonhulmarkering kun for at fastlægge placeringen af enhedsholderen.

Vare	Beskrivelse	Antal
1	Skabelon	1
2	Centerpunch	1



Vigtigt! Brug en boremaskine, ikke en slagboremaskine til trin 10-13



10. På enheder bygget før 1. september 2021, start med en selvskærende skrue på det nederste centerpunch-mærke for at holde enhedsholderen oppe - stram ikke.

11. Juster enhedsholderen, så den er i vater, og brug derefter centerpunch på det øverste enhedsholderhul. Brug den anden selvskærende skrue til at montere enhedsholderen på centerpunch-mærket. Stram til 16-20 in-lbs (1,8-2,2 Nm). Stram ikke for meget

12. Gå tilbage og stram den nederste selvskærende skrue til 16-20 in-lbs (1,8-2,2 Nm). Stram ikke for meget

Vare	Beskrivelse	Antal
1	Tårn	1
2	Enhedsholder	1
3	8-18 X 3/4 Selvskærende skrue	2

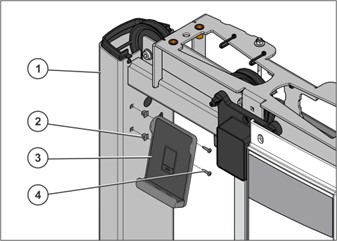

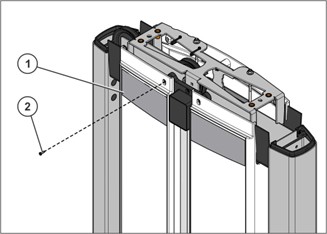

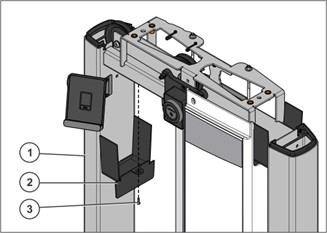

13. På enheder bygget efter 1. september 2021, brug grommets og 8 X 3/4 PHL PAN skruer til at montere enhedsholderen. Stram til 16-20 in-lbs (1,8-2,2 Nm). Stram ikke for meget

Vare	Beskrivelse	Antal
1	Tårn	1
2	Grommet	2
3	Enhedsholder	1
4	8 X 3/4 PHL PAN Skrue	2



Installation af enhedsholder fuldført







Installer hovedenheden



Hovedenheden bruges sammen med en puck på fitnessmaskiner, som er udstyret med en vægtstak. Hovedenheden monteres på toppladen af vægtstakken med frit udsyn til et refleksmærkat, der er fastgjort til en flad overflade over hovedenheden. Refleksmærkatet er obligatorisk at fastgøre på et passende område inde i maskinen med frit udsyn til hovedenheden. Den optiske sensor skal bevæge sig sammen med vægtstakken i en lige linje mod refleksmærkatet. Der skal være et frit synsfelt, cirka +/- 10 grader fra sensoren mod refleksmærkatet. Den maksimale afstand mellem hovedenheden i dens laveste position og reflekskortet øverst er 160 cm/63 tommer.

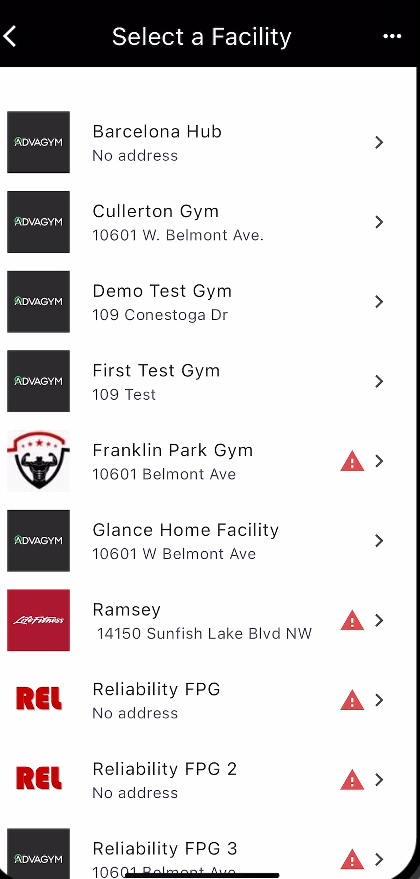

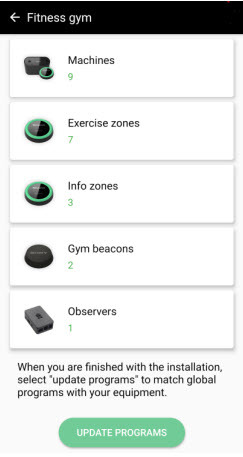

Brug LF Assist App

Life Fitness-planlæggeren skulle have givet dig adgang til faciliteten, hvor du installerer. Hvis du ikke kan se faciliteten, skal du kontakte planlæggeren. De kan tilføje din konto næsten med det samme. Hvis du har brug for at opdatere listen efter ændringer, skal du klikke på de 3 prikker øverst til højre og klikke på "genindlæs fitnesscentre".

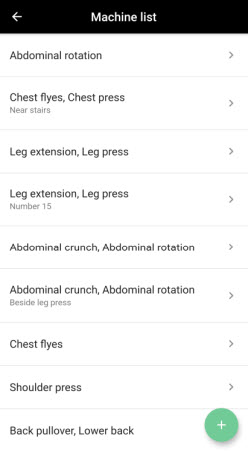

1. Tryk på fanen for maskiner i oversigten over stedet.

2. Tryk på “+”-knappen i maskinoversigten.

3. Åbn hovedenheden ved at trykke på toppen og skubbe den let nedad (frigør låsemekanismen) og derefter skubbe fremad (langs længden). Skub toppen af og løft fra kabinettet. Den hvide etiket er placeret ved siden af batteripakken på den ene side. Bemærk: installer et batteri fra emballagen,  Du skal installere alle fire batterier korrekt for at enheden fungerer.

4. Skub toppen af og løft fra kabinettet. Installer AA-batterier og sørg for, at alle 4 batterier er placeret korrekt. (Hovedenheden er i dvaletilstand, når den er stationær. Rystning af hovedenheden vil vække den. Når enheden er vågen, vil et grønt LED-lys blinke hvert 3. sekund og udsende dens MAC-adresse. Efter 3 sekunder uden aktivitet går den tilbage til dvaletilstand.)









5. Rengør toppen af vægtstakken med en alkoholserviet. Sørg for at vente et par minutter, så Isopropylalkoholen tørrer helt. Sørg for at placere hovedenheden på toppladen. Afhængigt af typen af stak kan det være forskellige steder. Life Fitness' ingeniørteam har verificeret, at hovedenheden passer på toppladen af de understøttede produktlinjer. Overfladen på vægtstakken skal rengøres grundigt med en blød klud og Isopropylalkohol (også kaldet isopropyl, isopropanol eller 2-propanol) med mere end 95% koncentration, før hovedenheden monteres på overfladen.



Vare	Beskrivelse	Antal
1	Vægtstak	1
2	Alkoholserviet	1



6. Fjern den beskyttende bagside fra hovedenheden, installer hovedenheden, så batteridøren/topdækslet åbner mod trækstiften - tryk og fastgør den til vægtstakken, direkte under det reflekterende kort. Hovedenheden leveres med en beskyttende plastikdæksel, som skal fjernes efter installation. Sensorvinduet skal være rent og støvfrit. Det kan rengøres med en blød klud, hvis det er snavset. Bemærk: Selvom enheden er forudmonteret med velcro-tape, anbefaler vi, at batteriet udskiftes uden at fjerne hovedenheden fra toppladen og i stedet åbne batteridøren/topdækslet.



Vare	Beskrivelse	Antal
1	Hovedenhed	1
2	Vægtstak	1

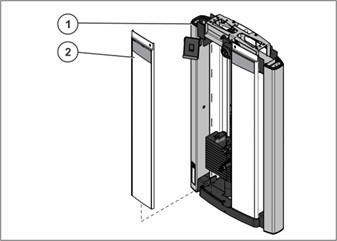

7. Bekræft samlingen af hovedenheden

Installation af hovedenhed fuldført

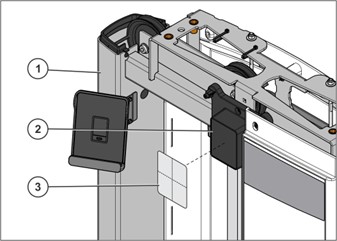

Installer reflekterende kort

Hovedenheden er monteret på toppladen af vægtstakken med frit udsyn til et reflekterende klistermærke, der er fastgjort til en flad overflade over hovedenheden. Det reflekterende klistermærke skal monteres på et passende område inde i maskinen med frit udsyn til hovedenheden. Den optiske sensor skal bevæge sig sammen med vægtstakken i en lige linje mod det reflekterende klistermærke. Der skal være frit udsyn, cirka +/- 10 grader fra sensoren mod det reflekterende klistermærke. Den maksimale afstand mellem hovedenheden i dens laveste position og det reflekterende kort øverst er 160 cm/63 tommer. Det reflekterende klistermærke, der leveres med hovedenheden, skal bruges; intet andet reflekterende kort er tilladt.





1. Rengør bunden af tårnets tværgående rør med en alkoholserviet. Sørg for at vente et par minutter, så Isopropylalkoholen tørrer helt. Det reflekterende klistermærke skal monteres på en flad overflade vinkelret på sensorens optiske akse som vist. Overfladen skal rengøres med Isopropylalkohol (også kaldet isopropyl, isopropanol eller 2-propanol) med mere end 95% koncentration og en blød klud på forhånd.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Område der skal rengøres	1
3	Alkoholserviet	1

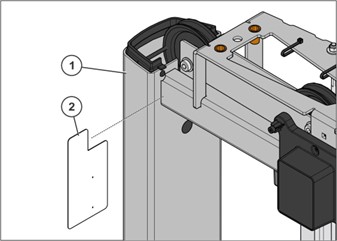

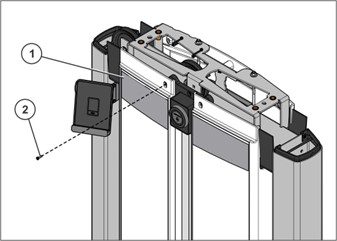

2. Fjern den beskyttende bagside og fastgør det reflekterende kort til bunden af tårnets tværgående rør.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Reflekterende kort	1



Brug LF Assist-appen



3. Bekræft rengøring af toppladen og tårnet, hvor du placerede det reflekterende kort

4. Bekræft placeringen af det reflekterende kort



5. Bekræft placeringen af hovedenheden



6. Følg instruktionerne i appen for at sætte hovedenheden i parringstilstand. Tryk på Find

7. Applikationen søger nu efter hovedenheden og måler dens signaler.



8. Bekræft, at afstanden mellem hovedenheden og det reflekterende kort er omtrent som angivet i applikationen.





9. Tryk på Tilføj øvelser for at tilføje en øvelse eller kopiere øvelser for at kopiere en allerede eksisterende øvelse fra fitnesscenteret. Vælg maskinøvelsen for den aktuelle maskine ved at trykke på et navn. (Tryk på info-knappen for at se en instruktionsvideo af øvelsen)

10. Gentag trin 9 for at tilføje flere maskinøvelser på maskinen som brystfly/bagskulder, hofteadduktion/hofteabduktion assisteret dip/chin eller tryk på færdig for at fortsætte.



11. Vælg hovedvægtene ved at trykke på den øverste vægtstak.
Vælg hovedvægtsstakken blandt listen over vægtstakke eller opret en ny ved at trykke på
“+”-knappen. (Hvis dette er den første maskine, der installeres på fitnesscenteret, vil listen være tom)

Hvis hovedvægtsstakken på maskinen ikke findes i listen, opret en ny ved at følge disse trin:
Indtast antallet af vægte på vægtstakken.
Tilføj den første og anden værdi af vægtstakken.

En “smart-add”-løsning udfylder resten af listen med værdier med samme delta-vægt som det sidste par vægte. Bekræft, at værdierne er korrekte. Hvis ikke, korriger værdierne manuelt i henhold til vægtstakken fra top til bund. Tryk på gem.

Hvis maskinen har en inkrementel vægt “ekstra vægt”:
Vælg den ekstra vægt ved at trykke på den nederste vægtstak.
Vælg den ekstra vægtstak blandt listen over vægtstakke eller opret en ny ved at trykke på “+”-knappen. (Hvis dette er den første maskine, der installeres på stedet, vil listen være tom)

Hvis den inkrementelle vægt "ekstra vægt" stak på maskinen ikke findes i listen, opret en ny ved at følge disse
trin:
Indtast antallet af stakke på vægtstakken.
Tilføj den første og anden værdi af vægtstakken.

En “smart-add”-løsning udfylder resten af listen med værdier, på samme måde som for hovedenhedens stak. Bekræft, at alle værdier er korrekte. En hurtig måde at gøre dette på er at kontrollere, om det nederste/tungeste nummer på stakken matcher det nederste nummer i appen. Hvis ikke, korriger værdierne manuelt i henhold til vægtstakken fra top til bund. Tryk på gem.





Installer Puck

Insignia Puck Placeringer

Insignia Model	Beskrivelse	Puck placering L-Trim: Grøn	Puck placering S-Trim: Rød
SS-AB	Abdominal	Center	Venstre
SS-ABD	Abdominal Advance	Center	Venstre
SS-ADC	Assisted Dip Chin	Center	Venstre
SS-BC	Biceps Curl	Center	Venstre
SS-BCD	Biceps Curl Dependent	Center	Venstre
SS-BE	Back Extension	Center	Venstre
SS-CE	Calf Extension	Center	Venstre
SS-CP	Chest Press	Center	Venstre
SS-CPX	Chest Press Dual-Axis	Center	Venstre
SS-FLY	Fly	Center	Højre
SS-GL	Glute	Center	Højre
SS-GLD	Glute Bridge	Center	Højre
SS-HAA	Hip Ad-Ab	Center	Højre
SS-HAB	Hip Abduction	Center	Højre
SS-HAD	Hope Adduction	Center	Højre
SS-LC	Leg Curl	Center	Venstre
SS-LE	Leg Extension	Center	Venstre
SS-LP	Leg Press	Center	Venstre
SS-LR	Lateral Raise	Center	Venstre
SS-PD	Pulldown	Center	Højre
SS-PDX	Pulldown Dual-Axis	Center	Højre
SS-PEC	Pectoral Fly	Center	Højre
SS-RW	Row	Center	Højre
SS-SLC	Seated Leg Curl	Center	Venstre
SS-SLP	Seated Leg Press	Center	Venstre
SS-SP	Shoulder Press	Center	Venstre
SS-TE	Triceps Extension	Center	Venstre
SS-TP	Triceps Press	Center	Venstre
SS-TR	Torso Rotation	Center	Højre



Installer en puck på maskinen

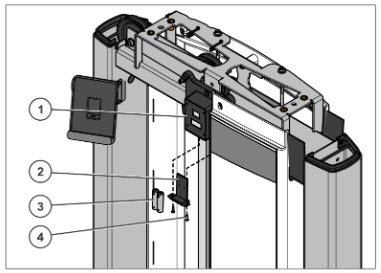

1. Rengør tårnets rep-tæller med en alkoholserviet. Sørg for at vente et par minutter, så Isopropyl-alkoholen er helt tør.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Rep-tæller	1
3	Alkoholserviet	1



Brug en Philips-skruetrækker til at fjerne de to skruer på batteribakken. Fjern batterierne fra den eksisterende rep-tæller. Skub batteribakken ind i rep-tælleren og stram skruerne med 16-20 in-lbs (1,8-2,2Nm).

Vare	Beskrivelse	Antal
1	Repetitionstæller	1
2	Batteribakke	1
3	AA-cellebatteri	2
4	Skrue, 8 X 3/4 DIN PHL AB ST ZB	2



Placer forsigtigt repetitionstællerens dæksel over repetitionstælleren.

Vare	Beskrivelse	Antal
1	Repetitionstæller	1
2	Repetitionstællerens dæksel	1



3. Fjern beskyttelseslaget fra pucken, og centrer og fastgør derefter pucken til repetitionstælleren.

Vare	Beskrivelse	Antal
1	Repetitionstæller	1
2	Puck	1



4. Fjern isoleringen for at aktivere pucken

Batteri CR2450 er forudinstalleret. For at aktivere batteriet skal du forsigtigt fjerne den isolerende trækflig, som er markeret her med gul. Hvis trækfligen fjernes for aggressivt, kan batteriet løsne sig. Lyset på pucken bør nu tænde i en blå farve, før det slukker igen. Hvis du har brug for at åbne pucken, skal du følge instruktionerne nedenfor.

Bemærk: For at få adgang til batteriet (CR2450), hvis det skal udskiftes, skal du fjerne det gamle batteri.

For at installere det nye batteri skal du skubbe batteriet ind i slotten med den positive side opad.

For at lukke pucken skal du finde pilen på bagstykket. Pilen skal pege mod låsetappen. Drej bagstykket til højre, indtil du hører et klik.



Brug LF Assist-appen



5. Bekræft, at batteriet er aktivt



6. Bekræft placeringen af pucken

7. Identificer pucken ved at følge instruktionerne i appen.









8. For at starte testen skal du trykke og slippe knappen på hovedenheden, indtil LED'en bliver blå. Dette kan tage op til 3 minutter. Hvis det lykkes, betyder det, at hovedenheden kan kommunikere med observatøren.

• Hvis det ikke lykkes, vil du fejle testen 3 gange mere. Hvis du ikke kan få hovedenheden til at installere, skal du kontakte kundesupport. Se følgende artikel for Life Fitness Service Support Kontaktinformation
• Hvis enheden er for langt væk fra observatøren, kan det være et afstandsproblem. Bemærk: en ekstra observatør kan være nødvendig, hvis dækningen er større end 328 kvadratfod.









Genmonter Insignia

1. Fastgør skjoldindsatsen på tårnet og stram til 16-20 in-lbs (1.8-2.2 Nm).

Vare	Beskrivelse	Antal
1	Tårn	1
2	Skjoldindsats	1
2	M8 X 3/4 Pan Head Skrue	1



2. Med skjoldekstruderingen fastgjort til frontskjoldet skal du forsigtigt skubbe frontskjoldsamlingen tilbage på plads.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Frontskjoldsamling	1



3. Udskift frontdækselskruen og stram til 16-20 in-lbs (1,8-2,2 Nm).

Vare	Beskrivelse	Antal
1	Frontdæksel	1
2	M8 X 3/4 Pan Head Skrue	1

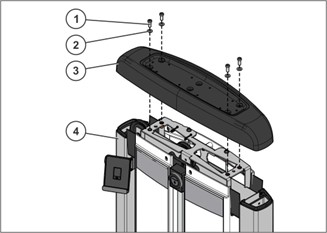

4. Udskift hardware, tårnhætte og stram til 8-10 ft-lbs (10,8-13,5 Nm).

Vare	Beskrivelse	Antal
1	M10 X 1,5 25mm Skrue	4
2	3/8 Flad Skive	4
3	Tårnhætte	1



5. Tryk tårnhættens bakke tilbage i tårnhætten.

Vare	Beskrivelse	Antal
1	Tårnhætte Bakke	1
2	Tårnhætte	1





6. Find den eksisterende serienummeretiket på enhedens hovedramme. Rens området og påfør serienummeretiketten på hovedrammen af den enhed, den installeres på.

Vare	Beskrivelse	Antal
1	Serienummeretiket	1
2	Hovedramme	1

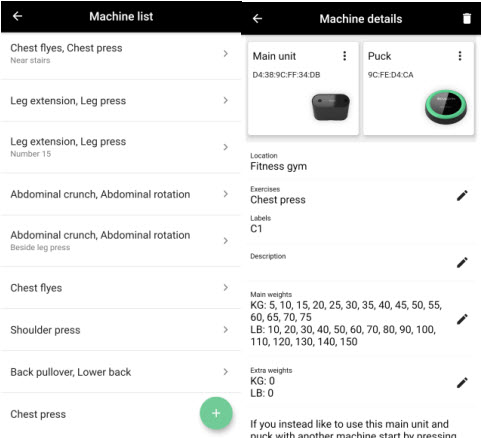

Slet, Rediger, Udskift En Maskine

1. Tryk på fanen Maskiner i webstedets oversigt.
2. Vælg den maskine, der skal ændres, i maskinoversigten.
3. Tryk på pennen ved siden af de oplysninger, der skal ændres. Tryk på prikmenuen for at redigere hovedenheden eller pucken, eller tryk på papirkurven for at slette maskinen.

Rediger
1. Tryk på pennen ved siden af øvelser for at tilføje eller fjerne øvelser.
2. Tryk på prikmenuen på pucken for at udskifte øvelseszone-pucken med en anden puck.
3. Tryk på pennen ved siden af beskrivelsen for at ændre beskrivelsen af maskinen.
4. Tryk på pennen ved siden af hoved- eller inkrementelle vægte "ekstra vægte" for at ændre vægtene.

Slet
1. Tryk på papirkurven, bekræft og slet maskinen. Ellers tryk nej.



Geninstaller

Nu hvor udstyret er blevet slettet fra systemet, kan du følge appens installationsproces for at rekonfigurere pucken og hovedenheden



Se følgende artikel for yderligere Life Fitness Connect System Kit Styrke Installationsinstruktioner
