Indholdsfortegnelse

• Montering af enhedsholder
• Installation af enhedsholder
• Afmontering af Axiom
• Installation af hovedenhed, reflekskort
• Installation af puck
• Genmontering af Axiom



Kit Komponenter

Insignia og Axiom enhedsholder kit Komponenter



Vare	Beskrivelse	Antal
1	Puck (Se artikel om installation af puck)	1
2	Hylde til enhedsholder	1
3	Venstre beslag	1
4	Højre beslag	1
5	Reflektortape (Se artikel om installation af hovedenhed og reflekskort)	1
6	Alkoholservietter (3-pak)	1
7	Rep tæller cover	1
8	Hovedenhed (Se artikel om installation af hovedenhed og reflekskort)	1
9	AA batteri	4
10	Grommet	2
11	8 X 3/4 PHL PAN skrue	4
12	8-18 X 3/4 selvskærende skrue	2
13	Serienummer label	1



Montering af enhedsholder

Axiom enhedsholder placeringer







Axiom model	Beskrivelse	Enhedsholder position: Blå
OP-AB	Abdominal	Venstre
OP-ABBA	Abdominal/Rygstræk	Venstre
OP-BC	Biceps Curl	Udenfor venstre (se illustration)
OP-BT	Biceps Curl/Triceps Extension	Udenfor venstre (se illustration)
OP-CP	Brystpres	Venstre
OP-FLY	Fly	Udenfor venstre (se illustration)
OP-HAA	Hofte Abduktor-Adduktor	Venstre
OP-LC	Ben Curl	Venstre
OP-LCE	Ben Curl/Extension	Venstre
OP-LE	Ben Extension	Venstre
OP-LP	Ben Pres	Venstre
OP-LR	Nedtræk/Roning	Udenfor venstre (se illustration)
OP-MP	Multi-Pres	Venstre
OP-PD	Nedtræk	Højre
OP-RW	Roning	Højre
SS-SLCE	Siddende Ben Curl/Extension	Venstre
OP-SP	Skulderpres	Venstre
OP-TE	Triceps Extension	Udenfor venstre (se illustration)

1. Vælg det beslag, venstre eller højre, der er nødvendigt for enheden, som enhedsholderen skal installeres på; kassér det ubrugte beslag. BEMÆRK: Se efter 'L' (Venstre) og 'R' (Højre) udskæring i beslagene.

Vare	Beskrivelse	Antal
1	Venstre beslag	1
2	Højre beslag	1



2. Indsæt beslagets tapper i bagsiden af enhedsholderens hylde.

Vare	Beskrivelse	Antal
1	Hylde til enhedsholder	1
2	Beslag (Højre)	1



3. Indsæt 8 X 3/4 PHL PAN skruer og stram til 16-20 in-lbs (1.8-2.2 Nm).

Vare	Beskrivelse	Antal
1	Enhedsholder	1
2	8 X 3/4 PHL PAN Skruer	2





Installation af Axiom enhedsholder



Monteringssteder for enhedsholder

Der er to monteringsmetoder for enhedsholderen: indvendig og udvendig.



Indvendig Montering

Enhedsholderen monteres indvendigt i tårnet.



Der er to variationer af Udvendig Montering: Øvre og Nedre.



Udvendig Montering: Øvre (OP-BC, OP-BT, OP-TE)

Enhedsholderen monteres udvendigt på tårnet

Vare	Beskrivelse	Antal
1	Tårnhætte	1
2	Tårnramme	1
3	Enhedsholder	1

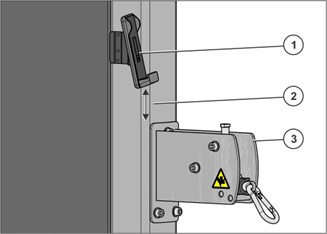

Udvendig Montering: Nedre (OP-FLY, OP-LR).

Monteres på tårnrammen, ved siden af bagbeklædningen, 3,5 tommer (8,99 cm) over remskivebeslaget.

Vare	Beskrivelse	Antal
1	Enhedsholder	1
2	Tårnramme	1
3	Remskivebeslag	1





Adskille Axiom

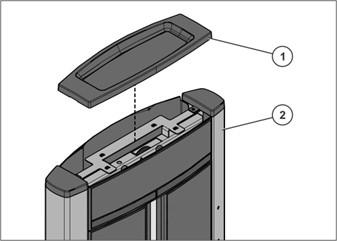

1. Løft og fjern den øverste hættebakke fra tårnet.

Vare	Beskrivelse	Antal
1	Øverste hættebakke	1
2	Tårn	1

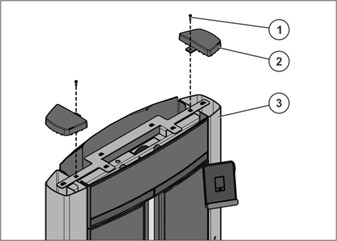

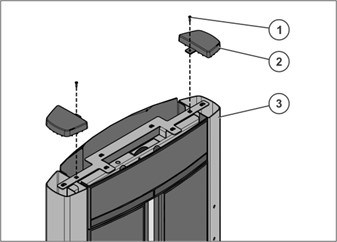

2. Løsn og fjern skruerne og rørhætte fra tårnet.

Vare	Beskrivelse	Antal
1	8 X 3/4 PHL PAN Skrue	2
2	Rørhætte	2
3	Tårn	1

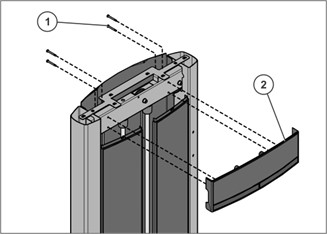

3. Løsn og fjern M6 X 50mm HCS skruer og frontdæksel.

Vare	Beskrivelse	Antal
1	M6 X 50mm HCS Skrue	4
2	Frontdæksel	1

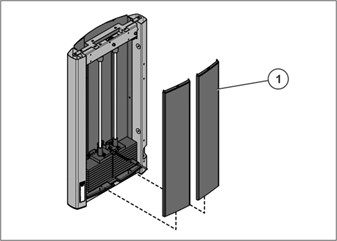

4. Løft forsigtigt og fjern frontbeklædningerne, hvis de er udstyret.

Vare	Beskrivelse	Antal
1	Frontbeklædning	2

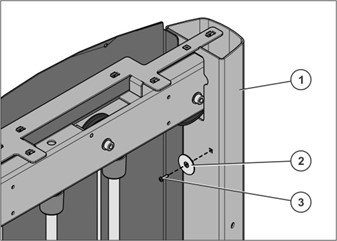

5. Løsn og fjern 8 X 3/4 PHL PAN Skrue og Beklædningsholderbøsning fra tårnet.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Beklædningsholderbøsning	1
3	8 X 3/4 PHL PAN Skrue	1

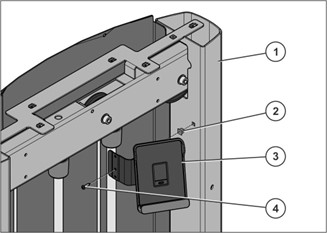

6. Indsæt en bøsning i tårnets eksisterende firkantede hul og indsæt 8 X 3/4 PHL PAN skrue i det midterste hul på enhedsholderen. Stram til 16-20 in-lbs (1,8-2,2 Nm).

Vare	Beskrivelse	Antal
1	Tårn	1
2	Grommet	1
3	Enhedsholder	1
4	8 X 3/4 PHL PAN Skrue	1

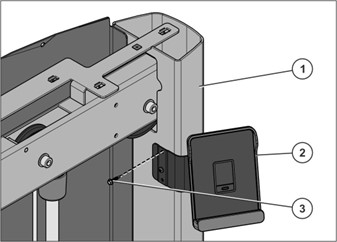

7. Sørg for, at enhedsholderen er i lod og fastgør det øverste hul på enhedsholderen til tårnet med 8-18 X 3/4 Selvskærende skrue. Stram ikke for meget. Stram til 16-20 in-lbs (1.8-2.2 Nm).

Vare	Beskrivelse	Antal
1	Tårn	1
2	Enhedsholder	1
3	8-18 X 3/4 Selvskærende skrue	1



Installation af enhedsholder fuldført



Installer hovedenhed



Hovedenheden bruges sammen med en puck på fitnessmaskiner, der er udstyret med en vægtstak. Hovedenheden monteres på toppladen af vægtstakken med frit udsyn til et reflekterende klistermærke, der er fastgjort til en flad overflade over hovedenheden. Det reflekterende klistermærke skal monteres på et passende område inde i maskinen med frit udsyn til hovedenheden. Den optiske sensor skal bevæge sig sammen med vægtstakken i en lige linje mod det reflekterende klistermærke. Der skal være et frit synsfelt, cirka +/- 10 grader fra sensoren mod det reflekterende klistermærke. Den maksimale afstand mellem hovedenheden i dens laveste position og det reflekterende kort øverst er 160 cm/63 tommer.



Brug LF Assist App

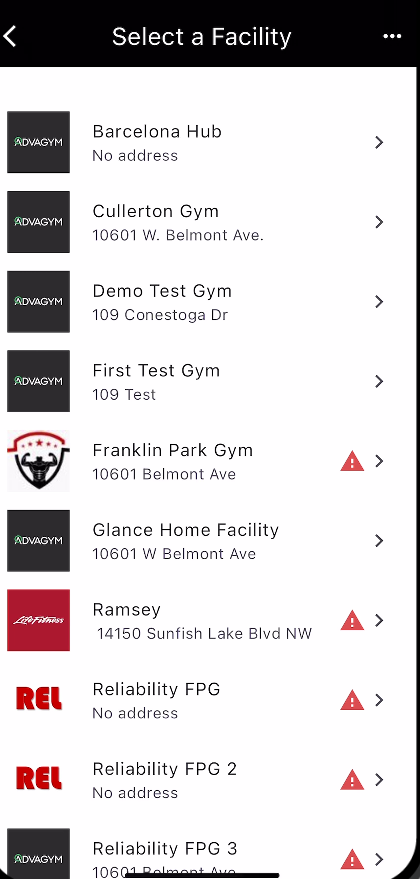

Life Fitness-planlæggeren skulle have givet dig adgang til faciliteten, hvor du installerer. Hvis du ikke kan se faciliteten, skal du kontakte planlæggeren. De kan tilføje din konto næsten i realtid. Hvis du har brug for at opdatere listen efter ændringer, skal du klikke på de 3 prikker øverst til højre og klikke på "genindlæs fitnesscentre".

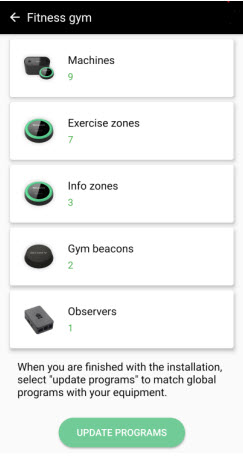

1. Tryk på fanen "maskiner" i oversigten over stedet.

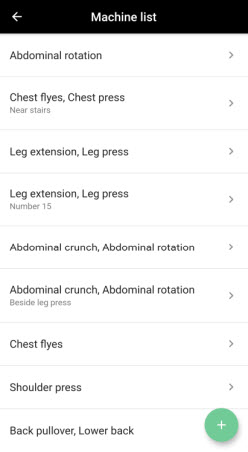

2. Tryk på “+”-knappen i oversigten over maskiner.

3. Åbn hovedenheden ved at trykke på toppen og skubbe den let nedad (frigør låsemekanismen) og derefter skubbe fremad (langs længden). Skub toppen af og løft fra kabinettet. Den hvide etiket er placeret ved siden af batteripakken på den ene side. Bemærk: installer et batteri fra emballagen,  Du skal installere alle fire batterier korrekt, for at enheden fungerer.

4. Skub toppen af og løft fra kabinettet. Installer AA-batterier og sørg for, at alle 4 batterier er placeret korrekt. (Hovedenheden er i dvaletilstand, når den er stationær. Rystning af hovedenheden vil vække den. Når enheden er vågen, vil et grønt LED-lys blinke hvert 3. sekund og udsende dens MAC-adresse. Efter 3 sekunder uden aktivitet går den tilbage til dvaletilstand.)

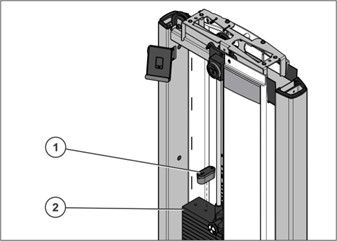

5. Rens toppen af vægtstakken med en alkoholserviet. Sørg for at vente et par minutter, indtil isopropylalkoholen er helt tør. Sørg for at placere hovedenheden på toppladen. Afhængigt af typen af stak kan det være på forskellige steder. Life Fitness' ingeniørteam har verificeret, at hovedenheden passer på toppladen af de understøttede produktlinjer. Overfladen på vægtstakken skal rengøres grundigt med en blød klud og isopropylalkohol (også kaldet isopropyl, isopropanol eller 2-propanol) med mere end 95% koncentration, før hovedenheden monteres på overfladen.



Vare	Beskrivelse	Antal
1	Vægtstak	1
2	Alkoholserviet	1

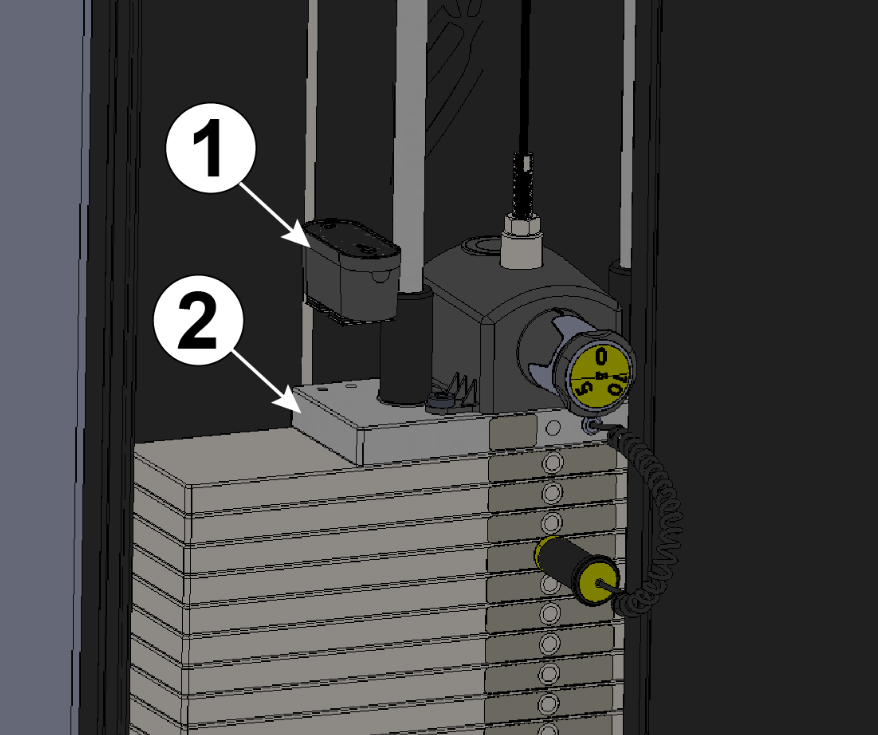

6. Fjern den beskyttende bagside fra hovedenheden, installer hovedenheden, så batteridøren/topdækslet åbner mod trækstiften - tryk og fastgør den til vægtstakken, direkte under det reflekterende kort. Hovedenheden leveres med et beskyttende plastdæksel, som skal fjernes efter installationen. Sensorvinduet skal være rent og støvfrit. Det kan rengøres med en blød klud, hvis det er snavset. Bemærk: Selvom enheden er forudmonteret med velcro-tape, anbefaler vi batteriudskiftning uden at fjerne hovedenheden fra toppladen og i stedet åbne batteridøren/topdækslet.



Vare	Beskrivelse	Antal
1	Hovedenhed	1
2	Vægtstak	1

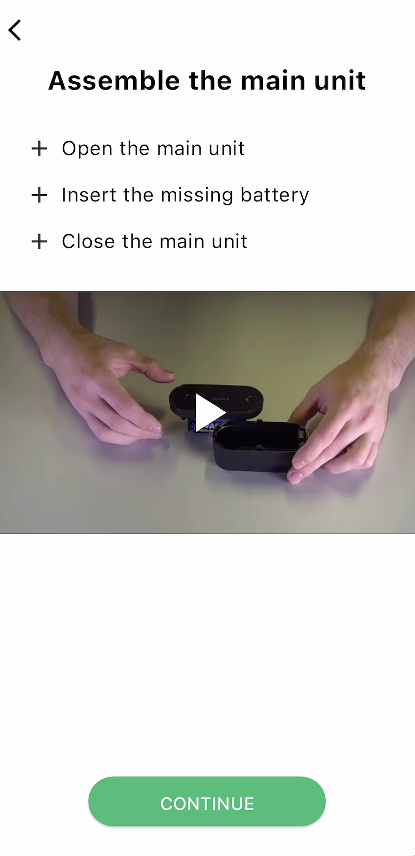

7. Bekræft samling af hovedenheden

Installation af hovedenhed fuldført





Installer reflekskort

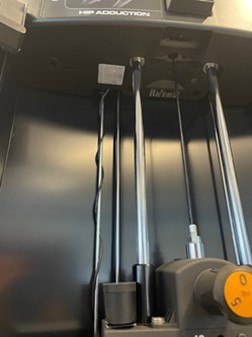

Hovedenheden er monteret på toppladen af vægtstakken med frit udsyn til et refleksmærkat, der er fastgjort på en flad overflade over hovedenheden. Det er obligatorisk at fastgøre refleksmærkatet på et passende område inde i maskinen med frit udsyn til hovedenheden. Den optiske sensor skal bevæge sig sammen med vægtstakken i en lige linje mod refleksmærkatet. Der skal være et frit synsfelt, cirka +/- 10 grader fra sensoren mod refleksmærkatet. Den maksimale afstand mellem hovedenheden i dens laveste position og reflekskortet øverst er 160 cm/63 tommer. Det refleksmærkat, der leveres med hovedenheden, skal bruges; intet andet reflekskort er tilladt.

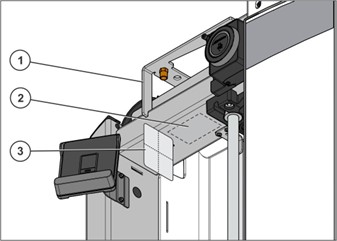

1. Rengør bunden af tårnets tværgående rør med en alkoholserviet. Sørg for at vente et par minutter, indtil isopropylalkoholen er helt tør. Refleksmærkatet skal monteres på en flad overflade vinkelret på sensorens optiske akse som vist. Overfladen skal på forhånd rengøres med isopropylalkohol (også kaldet isopropyl, isopropanol eller 2-propanol) med mere end 95% koncentration og en blød klud.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Område der skal rengøres	1
3	Alkoholserviet	1

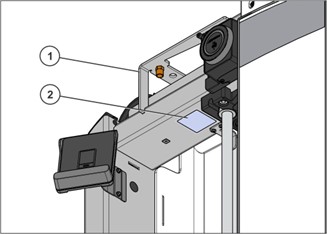

2. Fjern den beskyttende bagside og fastgør reflektoren til bunden af tårnets tværgående rør.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Reflektor	1



Brug LF Assist-appen

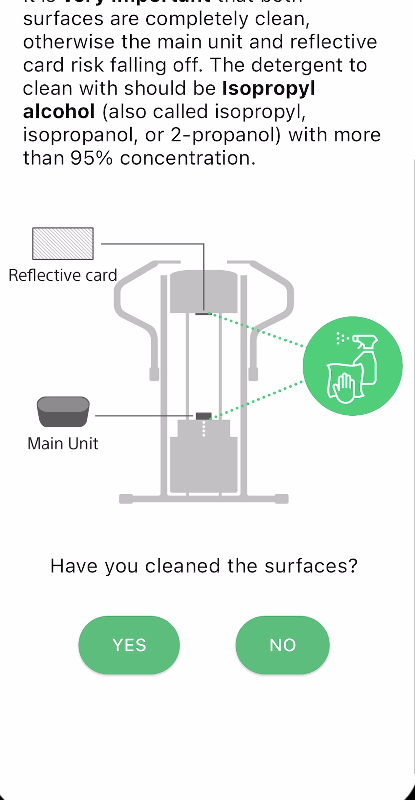

3. Bekræft rengøring af den øverste vægtplade og tårnet, hvor du placerede reflekskortet

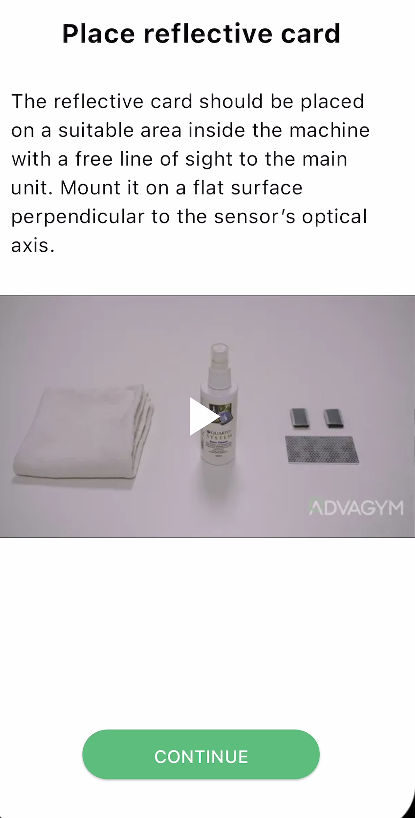

4. Bekræft placering af reflekskortet

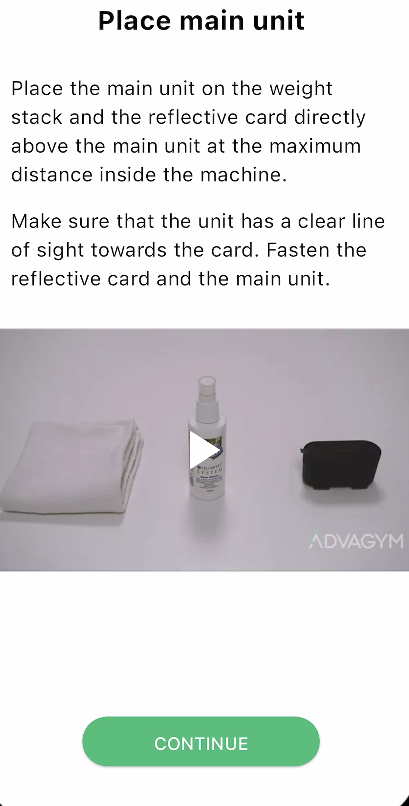

5. Bekræft placering af hovedenheden



6. Følg instruktionerne i appen for at sætte hovedenheden i parringstilstand. Tryk på Find

7. Applikationen søger nu efter hovedenheden og måler dens signaler.



8. Bekræft, at afstanden mellem hovedenheden og reflekskortet er omtrent som angivet i applikationen.





9. Tryk på Tilføj øvelser for at tilføje en øvelse eller kopiere øvelser for at kopiere en allerede eksisterende øvelse fra fitnessstedet. Vælg maskinøvelsen for den aktuelle maskine ved at trykke på et navn. (Tryk på info-knappen for at se en instruktionsvideo af øvelsen)

10. Gentag trin 9 for at tilføje flere maskinøvelser på maskinen som brystfly/rear delt, hofteadduktion/hofteabduktion assisteret dip/chin eller tryk på færdig for at fortsætte.



11. Vælg hovedvægtene ved at trykke på den øverste vægtstak.
Vælg hovedvægtstakken blandt listen over vægtstakke eller opret en ny ved at trykke
på “+”-knappen. (Hvis dette er den første maskine, der installeres på fitnessstedet, vil listen være tom)

Hvis hovedvægtstakken på maskinen ikke findes i listen, opret en ny ved at følge disse trin:
Indtast antallet af vægte på vægtstakken.
Tilføj den første og anden værdi af vægtstakken.

En “smart-add”-løsning udfylder resten af listen med værdier af samme vægtforskel som det sidste par vægte. Bekræft, at værdierne er korrekte. Hvis ikke, korriger værdierne manuelt i henhold til vægtstakken fra top til bund. Tryk på gem.

Hvis maskinen har "ekstra vægt":
Vælg den ekstra vægt ved at trykke på den nederste vægtstak.
Vælg den ekstra vægtstak blandt listen over vægtstakke eller opret en ny ved at trykke på "+"-knappen. (Hvis dette er den første maskine, der installeres på stedet, vil listen være tom)

Hvis den ekstra vægtstak på maskinen ikke findes i listen, opret en ny ved at følge disse
trin:
Indtast antallet af stakke på vægtstakken.
Tilføj den første og anden værdi af vægtstakken.

En "smart-add"-løsning udfylder resten af listen med værdier på samme måde som for hovedenhedens stak. Bekræft, at alle værdier er korrekte. En hurtig måde at gøre dette på er at kontrollere, om det nederste/tungeste nummer på stakken matcher det nederste nummer i appen. Hvis ikke, korriger værdierne manuelt i henhold til vægtstakken fra top til bund. Tryk på gem.



Installer Puck

Axiom Puck Placeringer

Axiom Model	Beskrivelse	Puck Placering: Grøn
OP-AB	Abdominal	Venstre
OP-ABBA	Abdominal/Rygstræk	Venstre
OP-BC	Biceps Curl	Venstre
OP-BT	Biceps Curl/Triceps Extension	Venstre
OP-CP	Brystpres	Venstre
OP-FLY	Fly	Højre
OP-HAA	Hofte Abduktor-Adduktor	Venstre
OP-LC	Benspark	Venstre
OP-LCE	Benspark/Extension	Venstre
OP-LE	Benextension	Venstre
OP-LP	Benpres	Venstre
OP-LR	Pulldown/Row	Højre
OP-MP	Multi-Pres	Venstre
OP-PD	Pulldown	Højre
OP-RW	Row	Højre
SS-SLCE	Siddende Benspark/Extension	Venstre
OP-SP	Skulderpres	Venstre
OP-TE	Triceps Extension	Venstre



Installer en puck på maskinen

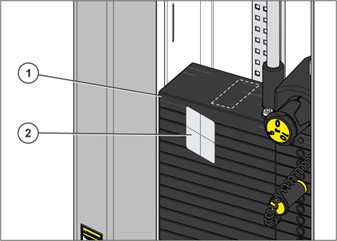

1. Rens placeringen med en alkoholserviet. Sørg for at vente et par minutter, så Isopropylalkoholen tørrer helt. Fjern den beskyttende bagside fra pucken, og centrer og fastgør derefter pucken forsigtigt på maskinen.

2. Fjern isoleringen for at aktivere pucken

For at aktivere batteriet skal du forsigtigt fjerne den isolerende trækflig, fremhævet her i gul. Fjernelse af trækfligen aggressivt kan løsne batteriet. Lyset på pucken skal nu tænde i en blå farve, før det slukker. Hvis du har brug for at åbne pucken, skal du følge instruktionerne direkte nedenfor.

Bemærk: For at få adgang til batteriet (CR2450) i tilfælde af, at det skal udskiftes, skal du fjerne det gamle batteri.

For at installere det nye batteri skal du skubbe batteriet ind i slotten med den positive side opad.

For at lukke pucken skal du finde pilen på bagstykket. Pilen skal pege mod låsetappen. Drej bagstykket til højre, indtil du hører et klik.



Brug LF Assist Appen



3. Bekræft, at batteriet er aktivt



4. Bekræft placeringen af pucken

5. Identificer pucken ved at følge instruktionerne i appen.







6. For at starte testen skal du trykke og slippe knappen på hovedenheden, indtil LED'en bliver blå. Dette kan tage op til 3 minutter. Hvis det lykkes, betyder det, at hovedenheden kan kommunikere med observatøren.

• Hvis det ikke lykkes, vil du fejle testen 3 gange mere. Hvis du ikke kan få hovedenheden til at installere, skal du kontakte kundesupport. Se følgende artikel for Life Fitness Service Support Kontaktinformation
• Hvis enheden er for langt væk fra observatøren, kan det være et afstandsproblem. Bemærk: en ekstra observatør kan være nødvendig, hvis dækningen er større end 328 kvadratfod.













Genmontering af Axiom

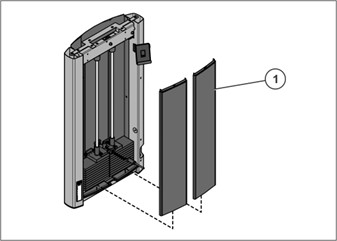

1. Indsæt og udskift forsigtigt de forreste skjolde, hvis de er monteret.

Vare	Beskrivelse	Antal
1	Forreste skjold	2



2. Fastgør den forreste kappe med M6 X 50mm HCS-skruer og stram til 10-13 in-lbs (1,1-1,5 Nm).

Vare	Beskrivelse	Antal
1	M6 X 50mm HCS-skrue	4
2	Forreste kappe	1



3. Fastgør rørkapperne med 8 X 3/4 PHL PAN-skruer til tårnet og stram til 10-13 in-lbs (1,1-1,5 Nm).

Vare	Beskrivelse	Antal
1	8 X 3/4 PHL PAN-skrue	2
2	Rørkappe	2
3	Tårn	1

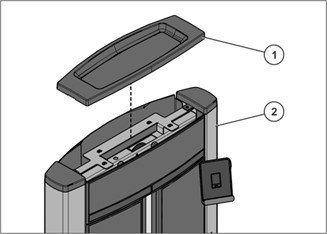

4. Udskift den øverste kappebakke på tårnet.

Vare	Beskrivelse	Antal
1	Tårn	1
2	Øverste kappebakke	1





5. Find den eksisterende serienummeretiket på enhedens hovedramme. Rens området og påfør serienummeretiketten på hovedrammen af den enhed, den installeres på.

Vare	Beskrivelse	Antal
1	Serienummeretiket	1
2	Hovedramme	1



Se følgende artikel Life Fitness Connect System Sådan sletter, redigerer, udskifter du en maskine for at slette, redigere eller udskifte en maskine (hovedenhed eller puck)



Se følgende artikel for yderligere Life Fitness Connect System Kit Styrke Installationsinstruktioner
