Dieser Artikel wurde automatisch aus dem Englischen mithilfe künstlicher Intelligenz übersetzt. Da Übersetzungen, die durch künstliche Intelligenz erstellt wurden, Fehler enthalten können, hat der ursprüngliche englische Text im Falle von Unstimmigkeiten Vorrang.
Inhaltsverzeichnis
- Montage des Gerätehalters
- Demontage des Insignia
- Installation des Gerätehalters
- Installation der Haupteinheit, reflektierende Karte
- Installation des Pucks
- Wiederzusammenbau des Insignia

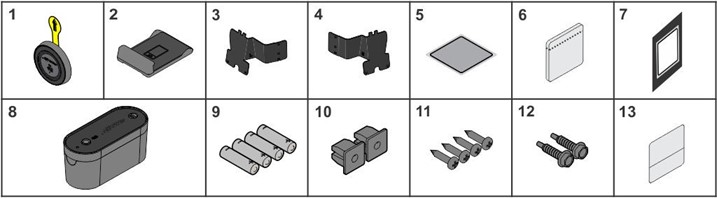

Kit Komponenten
Insignia und Axiom Gerätehalter Kit Komponenten
| Artikel | Beschreibung | Menge |
| 1 | Puck | 1 |
| 2 | Gerätehalter-Regal | 1 |
| 3 | Linke Halterung | 1 |
| 4 | Rechte Halterung | 1 |
| 5 | Reflektierende Karte | 1 |
| 6 | Alkohol-Tücher (3er-Pack) | 1 |
| 7 | Rep Counter Abdeckung | 1 |
| 8 | Haupteinheit | 1 |
| 9 | AA Batterie | 4 |
| 10 | Tülle | 2 |
| 11 | 8 X 3/4 PHL PAN Schraube | 4 |
| 12 | 8-18 X 3/4 Selbstschneidende Schraube | 2 |
| 13 | Serienetikett | 1 |
Erforderliche Werkzeuge
- Stempel
- Maßband
- Hammer oder Gummihammer
- Akkubohrer
- ¼" Steckschlüssel
- Wasserwaage
- Staubsauger
- Ratsche
- M10 Ratschen-Schlüssel
- M5 Inbusschlüssel
- Feinpunktmarker
- 7 mm Inbusschlüssel
- Tücher (Wartung der Führungsstange)
- Latex- oder Nitrilhandschuhe (Wartung der Führungsstange)
- 3:1 Öl (Wartung der Führungsstange)
- Lithiumfett (Wartung der Führungsstange)
Montage des Gerätehalters
Standorte des Insignia Gerätehalters
| Insignia-Modell | Beschreibung | Position des Gerätehalters |
| SS-AB | Abdominal | Links |
| SS-ABD | Abdominal Advance | Links |
| SS-ADC | Unterstütztes Dip Chin | Links |
| SS-BC | Bizeps Curl | Links |
| SS-BCD | Bizeps Curl Abhängig | Außen links (siehe Abbildung) |
| SS-BE | Rückenstreckung | Links |
| SS-CE | Wadenstreckung | Links |
| SS-CP | Brustpresse | Links |
| SS-CPX | Brustpresse Dual-Achse | Links |
| SS-FLY | Fly | Links |
| SS-GL | Gluteus | Rechts |
| SS-GLD | Gluteus-Brücke | Links |
| SS-HAA | Hüftadduktion-Abduktion | Links |
| SS-HAB | Hüftabduktion | Links |
| SS-HAD | Hüftadduktion | Links |
| SS-LC | Beinbeuger | Links |
| SS-LE | Beinstreckung | Links |
| SS-LP | Beinpresse | Links |
| SS-LR | Seitliches Heben | Rechts |
| SS-PD | Lat-Zug | Rechts |
| SS-PDX | Lat-Zug Dual-Achse | Rechts |
| SS-PEC | Pectoral Fly | Rechts |
| SS-RW | Rudern | Rechts |
| SS-SLC | Sitzender Beinbeuger | Links |
| SS-SLP | Sitzende Beinpresse | Links |
| SS-SP | Schulterpresse | Links |
| SS-TE | Trizepsstreckung | Außen links (siehe Abbildung) |
| SS-TP | Trizepspresse | Links |
| SS-TR | Rumpfdrehung | Rechts |
1. Wählen Sie die Halterung, links oder rechts, die für die Einheit benötigt wird, auf der der Gerätehalter installiert wird; entsorgen Sie die ungenutzte Halterung. HINWEIS: Suchen Sie nach der Aussparung 'L' (Links) und 'R' (Rechts) in den Halterungen.
| Artikel | Beschreibung | Menge |
| 1 | Linke Halterung | 1 |
| 2 | Rechte Halterung | 1 |

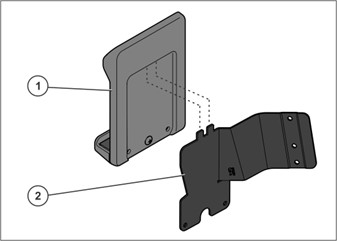

2. Stecken Sie die Halterungslaschen in die Rückseite des Gerätehalterregals.
| Artikel | Beschreibung | Menge |
| 1 | Gerätehalter-Regal | 1 |
| 2 | Halterung (rechts) | 1 |
3. Setzen Sie die 8 x 3/4 PHL PAN-Schrauben ein und ziehen Sie sie mit 16-20 in-lbs (1,8-2,2 Nm) fest.
| Artikel | Beschreibung | Menge |
| 1 | Gerätehalter | 1 |
| 2 | 8 x 3/4 PHL PAN-Schrauben | 2 |
Montageorte des Gerätehalters
Es gibt zwei Montagemethoden für den Gerätehalter: innen und außen.
Innen-Montage
Der Gerätehalter wird innerhalb des Turms montiert.

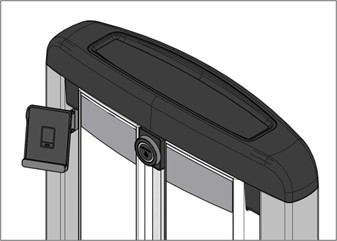

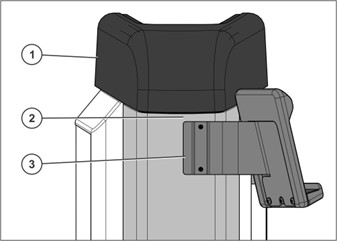

Außen-Montage

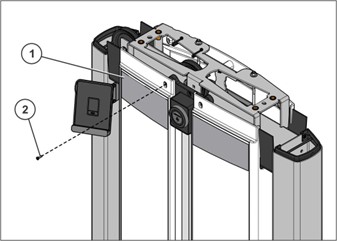

Der Gerätehalter wird außerhalb des Turms montiert (SS-BCD und SS-TE).
| Artikel | Beschreibung | Menge |
| 1 | Turm-Abdeckung | 1 |
| 2 | Turm-Rahmen | 1 |
| 3 | Gerätehalter | 1 |
Insignia zerlegen
1. Bestellen Sie die starre Vorlage, Teilenummer 1019762-0001, oder verwenden Sie Vorlage. (Vorlage für links und rechts aktualisieren) Stellen Sie den Drucker auf 8-1/2" x 11" für einen Maßstab von 1:1 ein. Überprüfen Sie die Maße und skalieren Sie bei Bedarf neu. Schneiden Sie entlang der gestrichelten Linie aus.

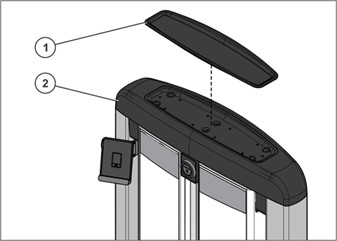

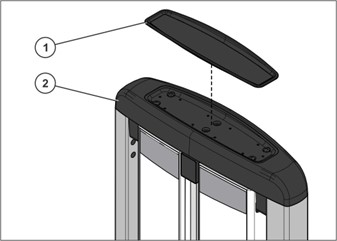

2. Heben Sie die Turm-Abdeckungsablage vom Turmdeckel ab und entfernen Sie sie.
| Artikel | Beschreibung | Menge |
| 1 | Turm-Abdeckungsablage | 1 |
| 2 | Turm-Abdeckung | 1 |

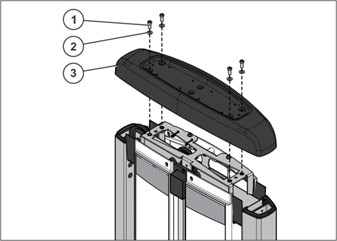

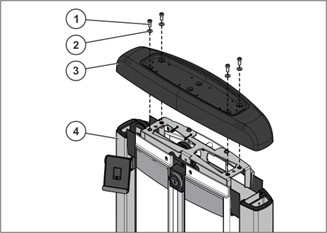

3. Lösen und entfernen Sie die Befestigungselemente und die Turm-Abdeckung.
| Artikel | Beschreibung | Menge |
| 1 | M10 x 1,5 25mm Schraube | 4 |
| 2 | 3/8 Flache Unterlegscheibe | 4 |
| 3 | Turm-Abdeckung | 1 |
4. Je nachdem, auf welcher Seite der Gerätehalter angebracht wird, lösen und entfernen Sie die Schraube von der Frontverkleidung.
| Artikel | Beschreibung | Menge |
| 1 | Frontverkleidung | 1 |
| 2 | M8 x 3/4 Linsenkopfschraube | 1 |

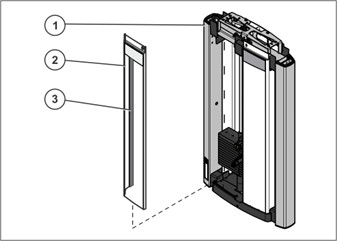

5. Heben Sie die Frontverkleidung vorsichtig an und entfernen Sie sie, wobei darauf zu achten ist, dass die Extrusion der Verkleidung noch angebracht ist.
| Artikel | Beschreibung | Menge |
| 1 | Turm | 1 |
| 2 | Frontverkleidung | 1 |
| 3 | Verkleidungs-Extrusion | 1 |

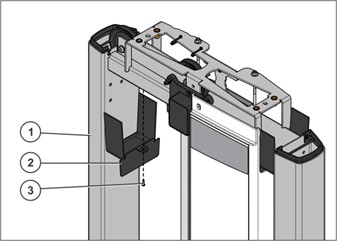

6. Entfernen Sie die M8 x 3/4 Linsenkopfschraube und den Verkleidungseinsatz vom Turm.
| Artikel | Beschreibung | Menge |
| 1 | Turm | 1 |
| 2 | Verkleidungseinsatz | 1 |
| 3 | M8 x 3/4 Linsenkopfschraube | 1 |
Installation des Insignia-Gerätehalters

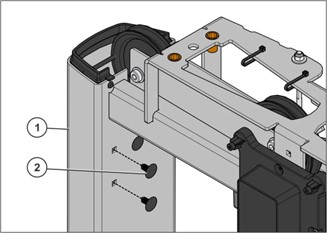

7. Bei Geräten, die nach dem 1. September 2021 gebaut wurden, entfernen Sie die zwei Lochstopfen aus den quadratischen Ausschnitten am Turm und überspringen Sie die nächsten drei Schritte.
| Artikel | Beschreibung | Menge |
| 1 | Turm | 1 |
| 2 | Lochstopfen | 2 |

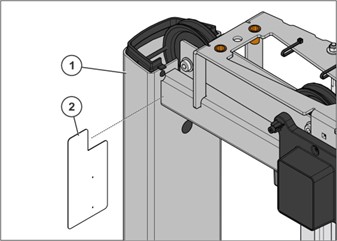

8. Bei Geräten, die vor dem 1. September 2021 gebaut wurden und keine quadratischen Löcher haben, die Vorlage fest gegen das Querrohr des Turms anlegen.
| Artikel | Beschreibung | Menge |
| 1 | Turm | 1 |
| 2 | Vorlage | 1 |

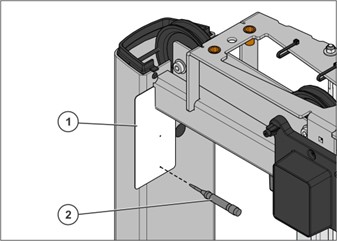

9. Bei Geräten, die vor dem 1. September 2021 gebaut wurden, mit einem Körner nur die untere Markierung des Vorlagenlochs verwenden, um den Standort des Gerätehalters zu bestimmen.
| Artikel | Beschreibung | Menge |
| 1 | Vorlage | 1 |
| 2 | Körner | 1 |
Wichtig! Verwenden Sie einen Bohrer, keinen Schlagschrauber für Schritt 10-13

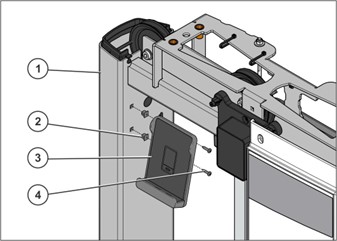

10. Bei Geräten, die vor dem 1. September 2021 gebaut wurden, eine selbstschneidende Schraube an der unteren Körnermarkierung ansetzen, um den Gerätehalter zu befestigen - nicht festziehen.

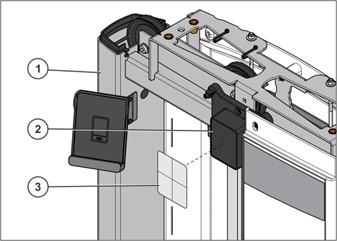

11. Den Gerätehalter ausrichten, sodass er waagerecht ist, dann den Körner in das obere Loch des Gerätehalters setzen. Die andere selbstschneidende Schraube verwenden, um den Gerätehalter an der Körnermarkierung zu befestigen. Festziehen mit 16-20 in-lbs (1,8-2,2 Nm). Nicht überdrehen

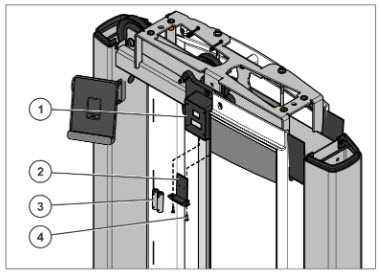

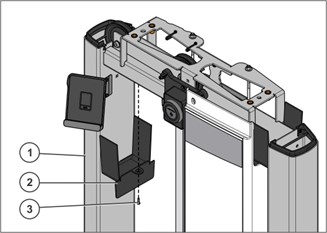

12. Zurückgehen und die untere selbstschneidende Schraube mit 16-20 in-lbs (1,8-2,2 Nm) festziehen. Nicht überdrehen
| Artikel | Beschreibung | Menge |
| 1 | Turm | 1 |
| 2 | Gerätehalter | 1 |
| 3 | 8-18 X 3/4 selbstschneidende Schraube | 2 |

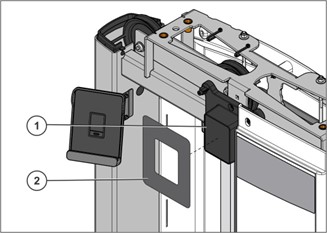

13. Bei Geräten, die nach dem 1. September 2021 gebaut wurden, die Gummitüllen und 8 X 3/4 PHL PAN Schrauben verwenden, um den Gerätehalter zu befestigen. Festziehen mit 16-20 in-lbs (1,8-2,2 Nm). Nicht überdrehen
| Artikel | Beschreibung | Menge |
| 1 | Turm | 1 |
| 2 | Gummitülle | 2 |
| 3 | Gerätehalter | 1 |
| 4 | 8 X 3/4 PHL PAN Schraube | 2 |
Installation des Gerätehalters abgeschlossen
Hauptgerät installieren
Das Hauptgerät wird zusammen mit einem Puck an Fitnessgeräten verwendet, die mit einem Gewichtsstapel ausgestattet sind. Das Hauptgerät wird auf der oberen Platte des Gewichtsstapels montiert, mit freier Sichtlinie zu einem reflektierenden Aufkleber, der auf einer flachen Oberfläche über dem Hauptgerät angebracht ist. Der reflektierende Aufkleber muss an einer geeigneten Stelle innerhalb des Geräts mit freier Sichtlinie zum Hauptgerät angebracht werden. Der optische Sensor soll sich zusammen mit dem Gewichtsstapel in einer geraden Linie gegen den reflektierenden Aufkleber bewegen. Es muss ein freies Sichtfeld von etwa +/- 10 Grad vom Sensor zum reflektierenden Aufkleber vorhanden sein. Der maximale Abstand zwischen dem Hauptgerät in seiner niedrigsten Position und der reflektierenden Karte oben beträgt 160 cm/63 Zoll.
Verwenden Sie die LF Assist App

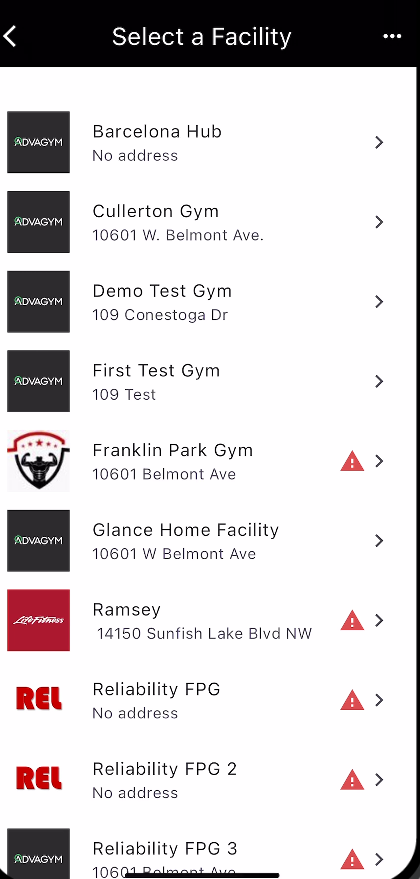

Der Life Fitness Planer sollte Ihnen Zugang zu der Einrichtung gegeben haben, in der Sie installieren. Wenn Sie die Einrichtung nicht sehen, wenden Sie sich an den Planer. Er kann Ihr Konto fast in Echtzeit hinzufügen. Wenn Sie die Liste nach Änderungen aktualisieren müssen, klicken Sie auf die 3 Punkte oben rechts und wählen Sie „Fitnessstudios neu laden“.

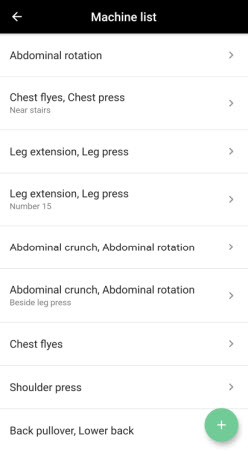

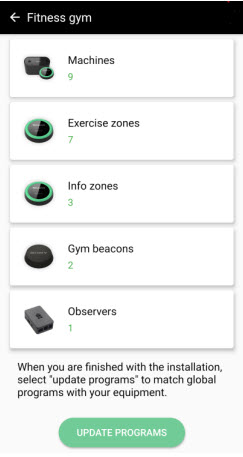

1. Drücken Sie auf die Registerkarte „Geräte“ in der Standortübersicht.
2. Drücken Sie die „+“-Taste in der Geräteübersicht.

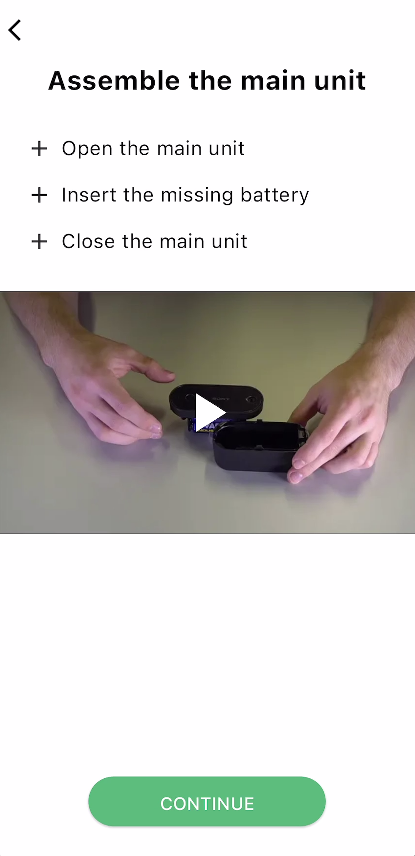

3. Öffnen Sie das Hauptgerät, indem Sie oben darauf drücken und es leicht nach unten schieben (um den Verriegelungsmechanismus zu lösen) und dann nach vorne schieben (längs). Schieben Sie die Oberseite ab und heben Sie sie aus dem Gehäuse. Das weiße Etikett befindet sich neben dem Batteriepack auf einer Seite. Hinweis: Eine Batterie aus der Verpackung einsetzen, Sie müssen alle vier Batterien ordnungsgemäß einsetzen, damit das Gerät funktioniert.
4. Schieben Sie die Oberseite ab und heben Sie sie aus dem Gehäuse. Setzen Sie AA-Batterien ein und achten Sie darauf, dass alle 4 Batterien korrekt eingelegt sind. (Die Haupteinheit befindet sich im Ruhemodus, wenn sie stationär ist. Durch Schütteln der Haupteinheit wird sie aktiviert. Wenn die Einheit aktiv ist, blinkt alle 3 Sekunden ein grünes LED-Licht und sendet ihre MAC-Adresse. Nach 3 Sekunden ohne Aktivität kehrt sie in den Ruhemodus zurück.)
5. Reinigen Sie die Oberseite des Gewichtsstapels mit einem Alkoholtuch. Warten Sie einige Minuten, bis der Isopropylalkohol vollständig getrocknet ist. Stellen Sie sicher, dass die Haupteinheit auf der oberen Platte platziert wird. Je nach Art des Stapels kann dies an verschiedenen Stellen sein. Das Life Fitness Ingenieurteam hat bestätigt, dass die Haupteinheit auf die obere Kopfplatte der unterstützten Produktlinien passt. Die Oberfläche des Gewichtsstapels muss vor der Montage der Haupteinheit gründlich mit einem weichen Tuch und Isopropylalkohol (auch Isopropyl, Isopropanol oder 2-Propanol genannt) mit einer Konzentration von mehr als 95 % gereinigt werden.
| Artikel | Beschreibung | Menge |
| 1 | Gewichtsstapel | 1 |
| 2 | Alkoholtuch | 1 |

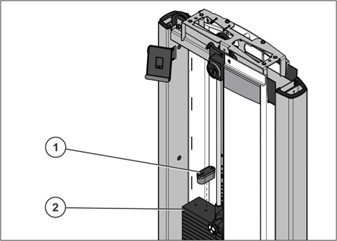

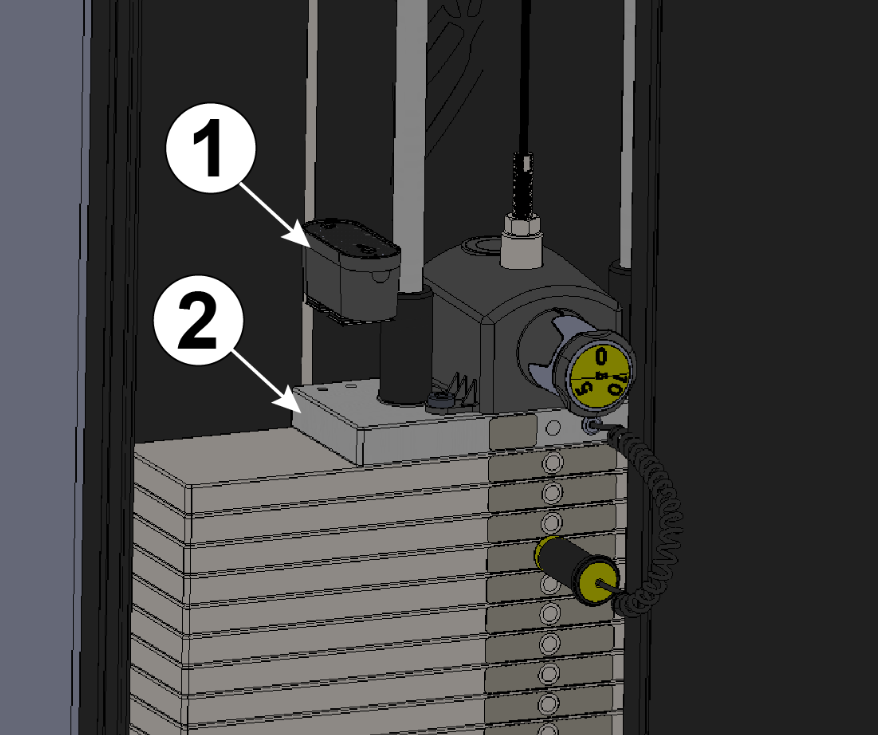

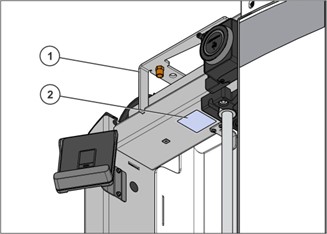

6. Entfernen Sie die Schutzfolie von der Haupteinheit, montieren Sie die Haupteinheit so, dass die Batteriefachabdeckung/der obere Deckel in Richtung des Zugstifts öffnet - drücken Sie sie an und befestigen Sie sie am Gewichtsstapel, direkt unterhalb der reflektierenden Karte. Die Haupteinheit wird mit einer Schutzabdeckung geliefert, die nach der Installation entfernt werden muss. Das Sensorfenster muss sauber und staubfrei sein. Es kann mit einem weichen Tuch gereinigt werden, wenn es verschmutzt ist. Hinweis: Obwohl die Einheit mit Klettband vorinstalliert ist, empfehlen wir, die Batterien zu wechseln, ohne die Haupteinheit von der oberen Platte zu entfernen, und stattdessen die Batteriefachabdeckung/den oberen Deckel zu öffnen.
| Artikel | Beschreibung | Menge |
| 1 | Haupteinheit | 1 |
| 2 | Gewichtsstapel | 1 |
7. Bestätigen Sie die Montage der Haupteinheit
Installation der Haupteinheit abgeschlossen
Reflektierende Karte installieren

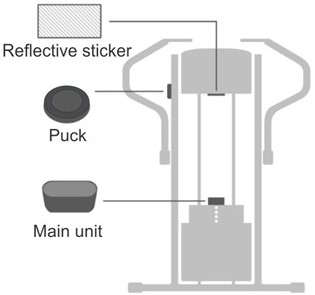

Die Haupteinheit ist auf der oberen Platte des Gewichtsstapels montiert und hat eine freie Sichtlinie zu einem reflektierenden Aufkleber, der auf einer flachen Oberfläche über der Haupteinheit angebracht ist. Der reflektierende Aufkleber muss an einer geeigneten Stelle innerhalb der Maschine mit freier Sichtlinie zur Haupteinheit angebracht werden. Der optische Sensor soll sich zusammen mit dem Gewichtsstapel in einer geraden Linie gegen den reflektierenden Aufkleber bewegen. Es muss ein freies Sichtfeld von etwa +/- 10 Grad vom Sensor zum reflektierenden Aufkleber vorhanden sein. Der maximale Abstand zwischen der Haupteinheit in ihrer niedrigsten Position und der reflektierenden Karte oben beträgt 160 cm/63 Zoll. Der reflektierende Aufkleber, der mit der Haupteinheit geliefert wird, muss verwendet werden; es darf keine andere reflektierende Karte verwendet werden.

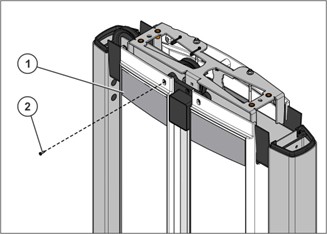

1. Reinigen Sie die Unterseite des Querrohrs des Turms mit einem Alkoholtuch. Warten Sie einige Minuten, bis der Isopropylalkohol vollständig getrocknet ist. Der reflektierende Aufkleber muss auf einer flachen Oberfläche senkrecht zur optischen Achse des Sensors angebracht werden, wie gezeigt. Die Oberfläche muss im Voraus mit Isopropylalkohol (auch Isopropyl, Isopropanol oder 2-Propanol genannt) mit einer Konzentration von mehr als 95 % und einem weichen Tuch gereinigt werden.
| Artikel | Beschreibung | Menge |
| 1 | Turm | 1 |
| 2 | Zu reinigender Bereich | 1 |
| 3 | Alkoholtuch | 1 |

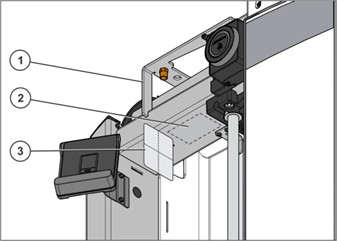

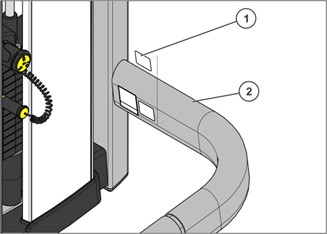

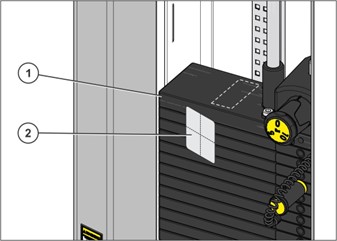

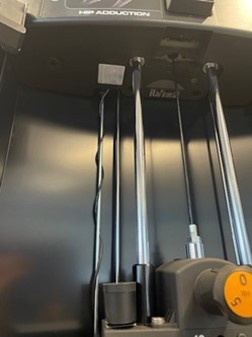

2. Entfernen Sie die Schutzfolie und befestigen Sie die reflektierende Karte an der Unterseite des Querrohrs des Turms.
| Artikel | Beschreibung | Menge |
| 1 | Turm | 1 |
| 2 | Reflektierende Karte | 1 |

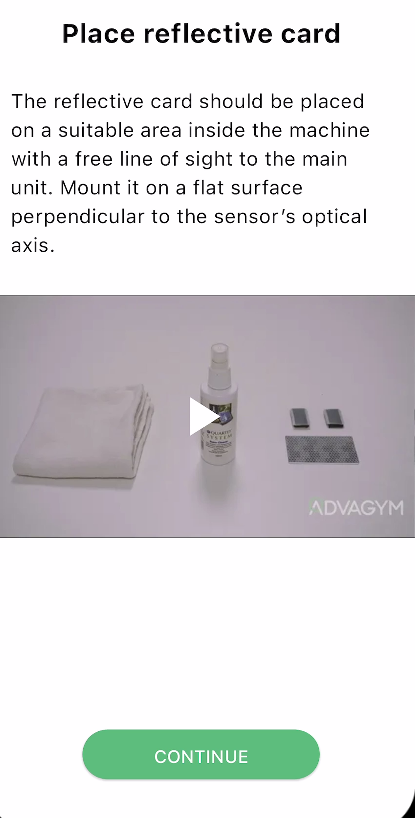

Verwenden Sie die LF Assist App

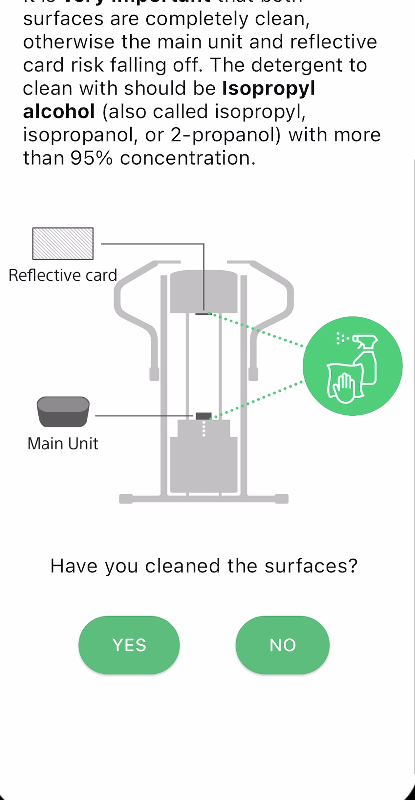

3. Bestätigen Sie die Reinigung der oberen Gewichtsplatte und des Turms, wo Sie die reflektierende Karte angebracht haben
4. Bestätigen Sie die Platzierung der reflektierenden Karte

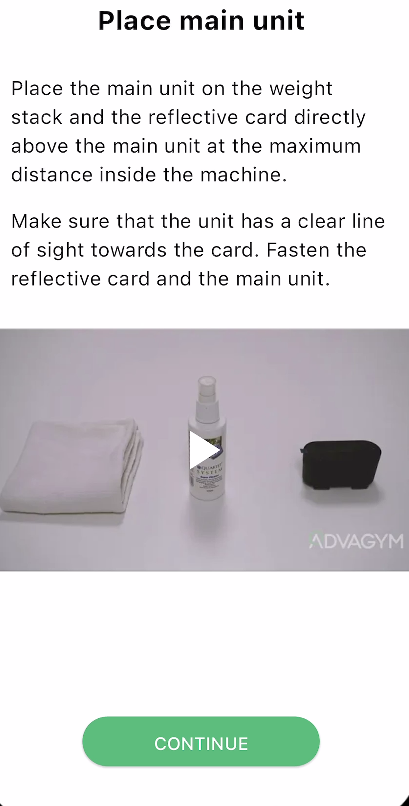

5. Bestätigen Sie die Platzierung der Haupteinheit

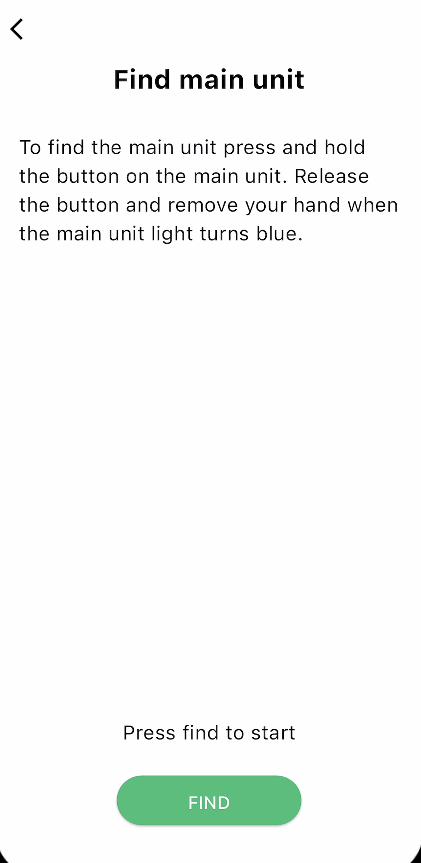

6. Befolgen Sie die Anweisungen in der App, um die Haupteinheit in den Kopplungsmodus zu versetzen. Drücken Sie auf „Suchen“
7. Die Anwendung sucht nun nach der Haupteinheit und misst deren Signale.
8. Überprüfen Sie, ob der Abstand zwischen der Haupteinheit und der reflektierenden Karte ungefähr dem entspricht, was in der Anwendung angegeben ist.

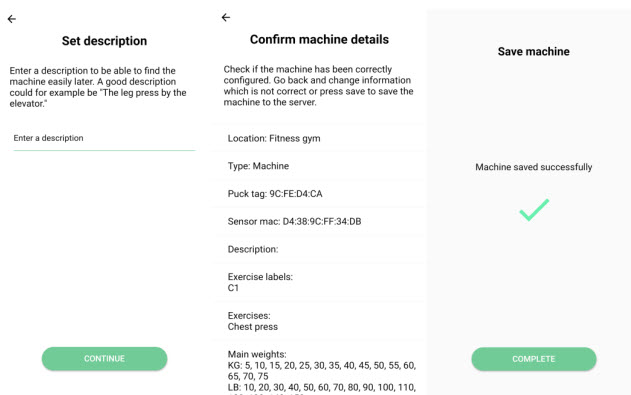

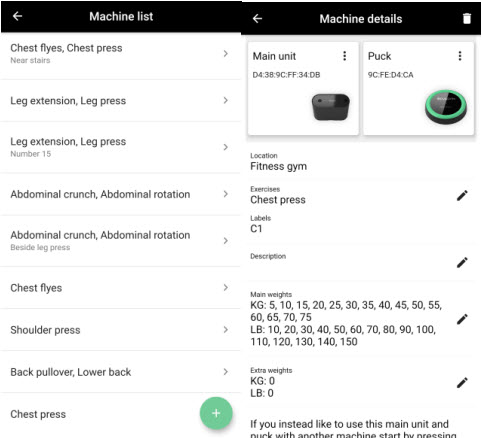

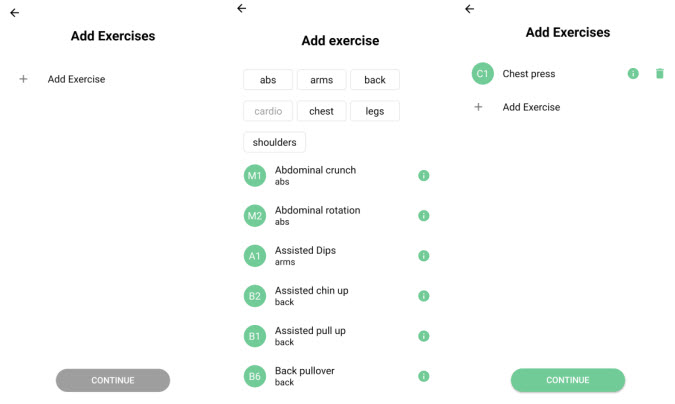

9. Drücken Sie Übungen hinzufügen, um eine Übung hinzuzufügen, oder kopieren Sie Übungen, um eine bereits vorhandene Übung von der Fitnessstudio-Website zu kopieren. Wählen Sie die Maschinenübung für die aktuelle Maschine aus, indem Sie einen Namen drücken. (Drücken Sie die Info-Taste, um ein Anleitungsvideo zur Übung anzusehen)
10. Wiederholen Sie Schritt 9, um weitere Maschinenübungen wie Brustfliegen/Rückendeltamuskel, Hüftadduktion/Hüftabduktion, unterstütztes Dip/Klimmzug oder drücken Sie „Fertig“, um fortzufahren, hinzuzufügen.

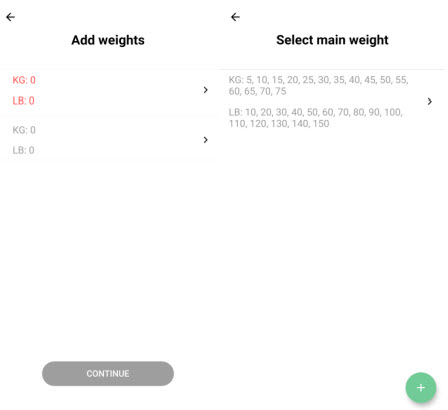

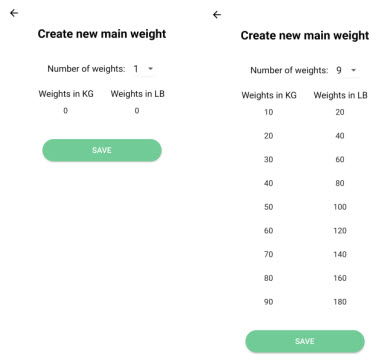

11. Wählen Sie die Hauptgewichte aus, indem Sie den oberen Gewichtsstapel drücken.
Wählen Sie den Hauptgewichtsstapel aus der Liste der Gewichtsstapel aus oder erstellen Sie einen neuen, indem Sie auf die „+“-Taste drücken. (Wenn dies die erste Maschine ist, die im Fitnessstudio installiert wird, ist die Liste leer)
Falls der Hauptgewichtsstapel der Maschine nicht in der Liste vorhanden ist, erstellen Sie einen neuen, indem Sie diese Schritte ausführen:
Geben Sie die Anzahl der Gewichte im Gewichtsstapel ein.
Fügen Sie den ersten und zweiten Wert des Gewichtsstapels hinzu.
Eine „Smart-Add“-Lösung füllt den Rest der Liste mit Werten des gleichen Delta-Gewichts wie das letzte Gewichtspaar. Bestätigen Sie, dass die Werte korrekt sind. Falls nicht, korrigieren Sie die Werte manuell entsprechend dem Gewichtsstapel von oben nach unten. Drücken Sie auf „Speichern“.
Falls die Maschine ein zusätzliches Gewicht „Extra-Gewicht“ hat:
Wählen Sie das zusätzliche Gewicht aus, indem Sie den unteren Gewichtsstapel drücken.
Wählen Sie den zusätzlichen Gewichtsstapel aus der Liste der Gewichtsstapel aus oder erstellen Sie einen neuen, indem Sie auf die „+“-Taste drücken. (Wenn dies die erste Maschine ist, die auf der Website installiert wird, ist die Liste leer)
Falls der Gewichtsstapel „Extra-Gewicht“ der Maschine nicht in der Liste vorhanden ist, erstellen Sie einen neuen, indem Sie diese
Schritte ausführen:
Geben Sie die Anzahl der Stapel im Gewichtsstapel ein.
Fügen Sie den ersten und zweiten Wert des Gewichtsstapels hinzu.
Eine „Smart-Add“-Lösung füllt den Rest der Liste mit Werten, auf die gleiche Weise wie beim Hauptgewichtsstapel. Bestätigen Sie, dass alle Werte korrekt sind. Eine schnelle Möglichkeit, dies zu überprüfen, besteht darin, zu prüfen, ob die unterste/schwerste Zahl des Stapels mit der untersten Zahl in der App übereinstimmt. Falls nicht, korrigieren Sie die Werte manuell entsprechend dem Gewichtsstapel von oben nach unten. Drücken Sie auf „Speichern“.
Puck installieren
Insignia Puck-Standorte
| Insignia-Modell | Beschreibung | Puck-Position L-Trim: Grün | Puck-Position S-Trim: Rot |
| SS-AB | Abdominal | Mitte | Links |
| SS-ABD | Abdominal Advance | Mitte | Links |
| SS-ADC | Assisted Dip Chin | Mitte | Links |
| SS-BC | Bizeps-Curl | Mitte | Links |
| SS-BCD | Bizeps-Curl Abhängig | Mitte | Links |
| SS-BE | Rückenstreckung | Mitte | Links |
| SS-CE | Wadenstreckung | Mitte | Links |
| SS-CP | Brustpresse | Mitte | Links |
| SS-CPX | Brustpresse Dual-Achse | Mitte | Links |
| SS-FLY | Fly | Mitte | Rechts |
| SS-GL | Gluteus | Mitte | Rechts |
| SS-GLD | Gluteus-Brücke | Mitte | Rechts |
| SS-HAA | Hüftadduktion/-abduktion | Mitte | Rechts |
| SS-HAB | Hüftabduktion | Mitte | Rechts |
| SS-HAD | Hüftadduktion | Mitte | Rechts |
| SS-LC | Beinbeuger | Mitte | Links |
| SS-LE | Beinstreckung | Mitte | Links |
| SS-LP | Beinpresse | Mitte | Links |
| SS-LR | Seitliches Heben | Mitte | Links |
| SS-PD | Lat-Zug | Mitte | Rechts |
| SS-PDX | Lat-Zug Dual-Achse | Mitte | Rechts |
| SS-PEC | Pectoral Fly | Mitte | Rechts |
| SS-RW | Rudern | Mitte | Rechts |
| SS-SLC | Sitzender Beinbeuger | Mitte | Links |
| SS-SLP | Sitzende Beinpresse | Mitte | Links |
| SS-SP | Schulterpresse | Mitte | Links |
| SS-TE | Trizepsstreckung | Mitte | Links |
| SS-TP | Trizepspresse | Mitte | Links |
| SS-TR | Rumpfdrehung | Mitte | Rechts |
Montieren Sie einen Puck an der Maschine
1. Reinigen Sie den Wiederholungszähler des Turms mit einem Alkoholtuch. Warten Sie einige Minuten, bis der Isopropylalkohol vollständig getrocknet ist.
| Artikel | Beschreibung | Menge |
| 1 | Turm | 1 |
| 2 | Wiederholungszähler | 1 |
| 3 | Alkoholtuch | 1 |
Verwenden Sie einen Kreuzschlitzschraubendreher, um die beiden Schrauben der Batteriehalterung zu entfernen. Entfernen Sie die Batterien aus dem vorhandenen Wiederholungszähler. Schieben Sie die Batteriehalterung in den Wiederholungszähler und ziehen Sie die Schrauben mit 16-20 in-lbs (1,8-2,2 Nm) fest.
| Artikel | Beschreibung | Menge |
| 1 | Wiederholungszähler | 1 |
| 2 | Batteriepack-Halterung | 1 |
| 3 | AA-Batterie | 2 |
| 4 | Schraube, 8 X 3/4 DIN PHL AB ST ZB | 2 |
Setzen Sie die Abdeckung des Wiederholungszählers vorsichtig über den Wiederholungszähler.
| Artikel | Beschreibung | Menge |
| 1 | Wiederholungszähler | 1 |
| 2 | Abdeckung des Wiederholungszählers | 1 |

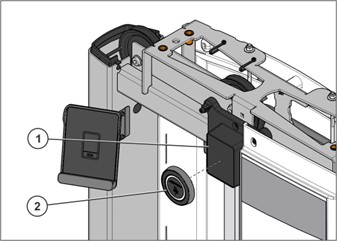

3. Entfernen Sie die Schutzfolie vom Puck, zentrieren Sie ihn vorsichtig und kleben Sie ihn auf den Wiederholungszähler.
| Artikel | Beschreibung | Menge |
| 1 | Wiederholungszähler | 1 |
| 2 | Puck | 1 |
4. Entfernen Sie die Isolierung, um den Puck mit Strom zu versorgen
Die Batterie CR2450 ist vorinstalliert. Um die Batterie zu aktivieren, ziehen Sie vorsichtig den gelb markierten Isolierstreifen heraus. Ein aggressives Entfernen des Streifens kann die Batterie lösen. Das Licht des Pucks sollte nun in blauer Farbe aufleuchten, bevor es sich ausschaltet. Wenn Sie den Puck öffnen müssen, folgen Sie den unten stehenden Anweisungen.

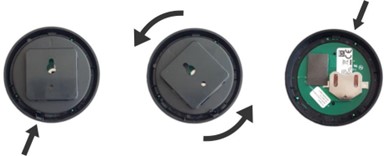

Hinweis: Um die Batterie (CR2450) zu wechseln, entfernen Sie die alte Batterie.
Um die neue Batterie einzusetzen, schieben Sie die Batterie mit der positiven Seite nach oben in den Schlitz.
Um den Puck zu schließen, suchen Sie den Pfeil auf dem Rückteil. Der Pfeil sollte auf die Verriegelungslasche zeigen. Drehen Sie das Rückteil nach rechts, bis Sie ein Klicken hören.

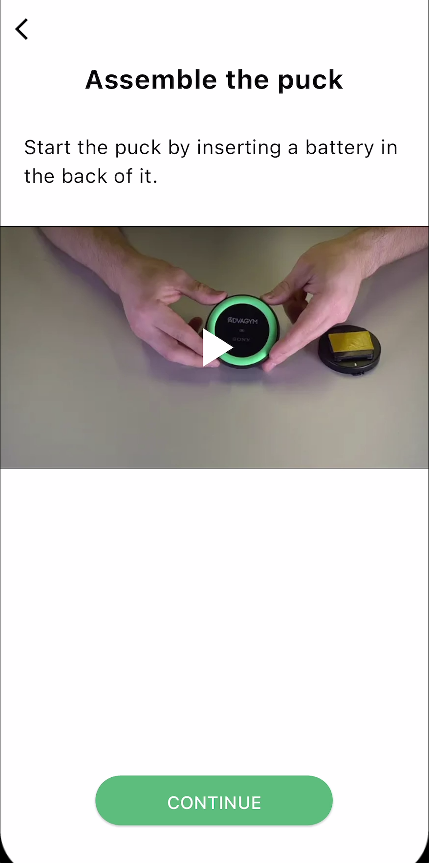

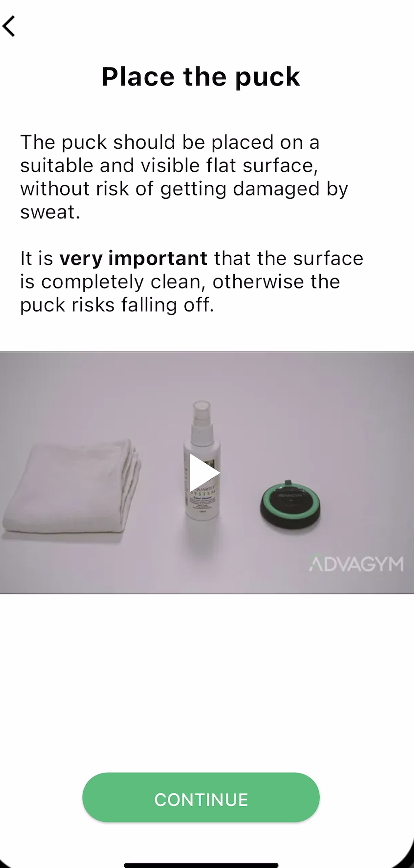

Verwenden Sie die LF Assist App
5. Bestätigen Sie, dass die Batterie aktiv ist
6. Bestätigen Sie die Platzierung des Pucks

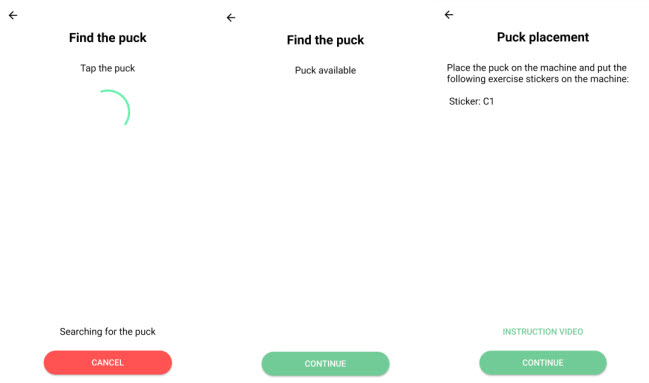

7. Identifizieren Sie den Puck, indem Sie den Anweisungen in der App folgen.

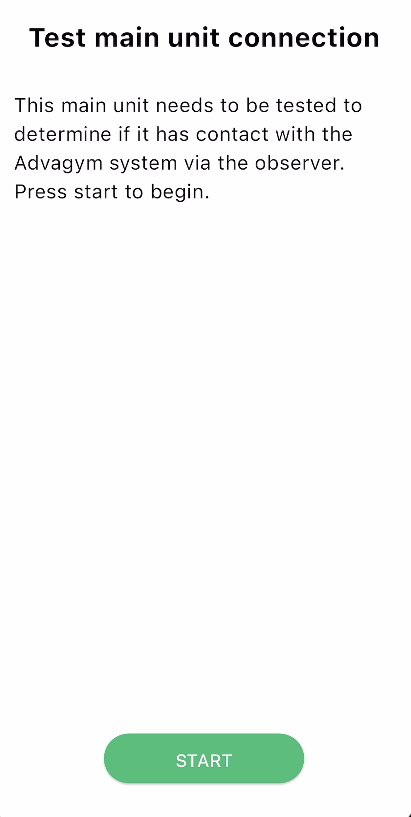

8. Um den Test zu starten, drücken und lassen Sie die Taste auf der Haupteinheit los, bis die LED blau wird. Dies kann bis zu 3 Minuten dauern. Wenn erfolgreich, bedeutet dies, dass die Haupteinheit mit dem Beobachter kommunizieren kann.
- Wenn nicht erfolgreich, wird der Test 3 weitere Male fehlschlagen. Wenn Sie die Haupteinheit nicht installieren können, kontaktieren Sie den Kundensupport. Siehe den folgenden Artikel für die Life Fitness Service-Support-Kontaktinformationen
- Wenn die Einheit zu weit vom Beobachter entfernt ist, könnte es ein Distanzproblem sein. Hinweis: Ein zusätzlicher Beobachter könnte erforderlich sein, wenn die Abdeckung größer als 328 Quadratfuß ist.
Insignia wieder zusammenbauen
1. Befestigen Sie den Verkleidungseinsatz am Turm und ziehen Sie ihn mit 16-20 in-lbs (1.8-2.2 Nm) fest.
| Artikel | Beschreibung | Menge |
| 1 | Turm | 1 |
| 2 | Verkleidungseinsatz | 1 |
| 2 | M8 X 3/4 Pan Head Schraube | 1 |

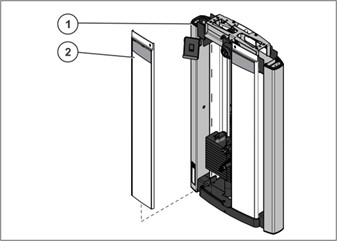

2. Mit der an der Frontverkleidung befestigten Verkleidungsextrusion schieben Sie die Frontverkleidungsbaugruppe vorsichtig wieder an ihren Platz.
| Artikel | Beschreibung | Menge |
| 1 | Turm | 1 |
| 2 | Frontverkleidungsbaugruppe | 1 |
3. Ersetzen Sie die Schraube der vorderen Abdeckung und ziehen Sie sie mit 16-20 in-lbs (1,8-2,2 Nm) fest.
| Artikel | Beschreibung | Menge |
| 1 | Vordere Abdeckung | 1 |
| 2 | M8 X 3/4 Schraube mit Rundkopf | 1 |
4. Ersetzen Sie die Hardware, die Turmabdeckung und ziehen Sie sie mit 8-10 ft-lbs (10,8-13,5 Nm) fest.
| Artikel | Beschreibung | Menge |
| 1 | M10 X 1,5 25mm Schraube | 4 |
| 2 | 3/8 Flache Unterlegscheibe | 4 |
| 3 | Turmabdeckung | 1 |
5. Drücken Sie die Ablage der Turmabdeckung zurück in die Turmabdeckung.
| Artikel | Beschreibung | Menge |
| 1 | Ablage der Turmabdeckung | 1 |
| 2 | Turmabdeckung | 1 |
6. Lokalisieren Sie das vorhandene Seriennummern-Etikett am Hauptrahmen des Geräts. Reinigen Sie den Bereich und bringen Sie das Seriennummern-Etikett am Hauptrahmen des Geräts an, auf dem es installiert wird.
| Artikel | Beschreibung | Menge |
| 1 | Seriennummern-Etikett | 1 |
| 2 | Hauptrahmen | 1 |
Löschen, Bearbeiten, Ersetzen einer Maschine
1. Drücken Sie die Registerkarte Maschinen in der Standortübersicht.
2. Wählen Sie die Maschine aus, die in der Maschinenübersicht bearbeitet werden soll.
3. Drücken Sie den Stift neben den Informationen, die bearbeitet werden sollen. Drücken Sie das Punktmenü, um die Haupteinheit oder den Puck zu bearbeiten, oder drücken Sie den Papierkorb, um die Maschine zu löschen.
Bearbeiten
1. Drücken Sie den Stift neben Übungen, um Übungen hinzuzufügen oder zu entfernen.
2. Drücken Sie das Punktmenü am Puck, um die Übungszonen-Puck mit einem anderen Puck zu ersetzen.
3. Drücken Sie den Stift neben der Beschreibung, um die Beschreibung der Maschine zu ändern.
4. Drücken Sie den Stift neben dem Haupt- oder Zusatzgewicht „Zusatzgewichte“, um die Gewichte zu ändern.
Löschen
1. Drücken Sie den Papierkorb, bestätigen Sie und löschen Sie die Maschine. Andernfalls drücken Sie Nein.
Neuinstallation
Nachdem die Ausrüstung aus dem System gelöscht wurde, können Sie den Installationsprozess der App befolgen, um den Puck und die Haupteinheit neu zu konfigurieren.
Siehe den folgenden Artikel für weitere Life Fitness Connect System Kit Strength Installationsanweisungen
