Inhaltsverzeichnis

• Montage des Gerätehalters
• Installation des Gerätehalters
• Axiom zerlegen
• Hauptgerät und reflektierende Karte installieren
• Puck installieren
• Axiom wieder zusammenbauen



Kit Komponenten

Insignia und Axiom Gerätehalter Kit Komponenten



Artikel	Beschreibung	Menge
1	Puck (siehe Artikel zur Puck-Installation)	1
2	Gerätehalter-Regal	1
3	Linke Halterung	1
4	Rechte Halterung	1
5	Reflektorband (siehe Artikel zur Installation des Hauptgeräts und der reflektierenden Karte)	1
6	Alkohol-Tücher (3er-Pack)	1
7	Rep Counter Abdeckung	1
8	Hauptgerät (siehe Artikel zur Installation des Hauptgeräts und der reflektierenden Karte)	1
9	AA Batterie	4
10	Grommet	2
11	8 X 3/4 PHL PAN Schraube	4
12	8-18 X 3/4 Selbstschneidende Schraube	2
13	Serienetikett	1



Montage des Gerätehalters

Standorte des Axiom Gerätehalters







Axiom Modell	Beschreibung	Position des Gerätehalters: Blau
OP-AB	Bauch	Links
OP-ABBA	Bauch/Rückenstreckung	Links
OP-BC	Bizeps-Curl	Außen links (siehe Abbildung)
OP-BT	Bizeps-Curl/Trizeps-Streckung	Außen links (siehe Abbildung)
OP-CP	Brustpresse	Links
OP-FLY	Fly	Außen links (siehe Abbildung)
OP-HAA	Hüftabduktor-Adduktor	Links
OP-LC	Bein-Curl	Links
OP-LCE	Bein-Curl/Streckung	Links
OP-LE	Beinstreckung	Links
OP-LP	Beinpresse	Links
OP-LR	Latziehen/Rudern	Außen links (siehe Abbildung)
OP-MP	Multi-Presse	Links
OP-PD	Latziehen	Rechts
OP-RW	Rudern	Rechts
SS-SLCE	Sitzender Bein-Curl/Streckung	Links
OP-SP	Schulterpresse	Links
OP-TE	Trizeps-Streckung	Außen links (siehe Abbildung)

1. Wählen Sie die benötigte Halterung, links oder rechts, für das Gerät aus, auf dem der Gerätehalter installiert wird; entsorgen Sie die nicht verwendete Halterung. HINWEIS: Suchen Sie nach den Ausschnitten 'L' (Links) und 'R' (Rechts) in den Halterungen.

Artikel	Beschreibung	Menge
1	Linke Halterung	1
2	Rechte Halterung	1



2. Stecken Sie die Halterungslaschen in die Rückseite des Gerätehalter-Regals.

Artikel	Beschreibung	Menge
1	Gerätehalter-Regal	1
2	Halterung (Rechts)	1



3. Setzen Sie die 8 X 3/4 PHL PAN Schrauben ein und ziehen Sie sie mit 16-20 in-lbs (1,8-2,2 Nm) fest.

Artikel	Beschreibung	Menge
1	Gerätehalter	1
2	8 X 3/4 PHL PAN Schrauben	2





Installation des Axiom-Gerätehalters



Montageorte des Gerätehalters

Es gibt zwei Montagemethoden für den Gerätehalter: innen und außen.



Innen-Montage

Der Gerätehalter wird innerhalb des Turms montiert.



Es gibt zwei Varianten der Außen-Montage: Oben und Unten.



Außen-Montage: Oben (OP-BC, OP-BT, OP-TE)

Der Gerätehalter wird außerhalb des Turms montiert.

Artikel	Beschreibung	Menge
1	Turm-Abdeckung	1
2	Turm-Rahmen	1
3	Gerätehalter	1

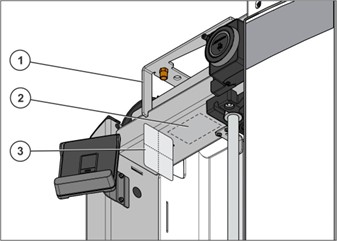

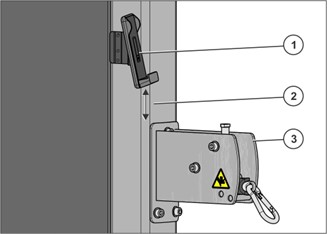

Außen-Montage: Unten (OP-FLY, OP-LR).

Montage am Turm-Rahmen, neben der hinteren Abdeckung, 3,5 Zoll (8,99 cm) über der Umlenkrollenhalterung.

Artikel	Beschreibung	Menge
1	Gerätehalter	1
2	Turm-Rahmen	1
3	Umlenkrollenhalterung	1





Axiom zerlegen

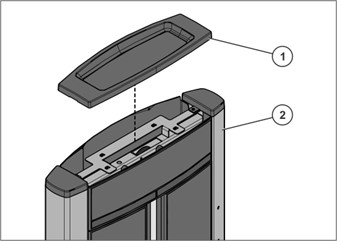

1. Heben Sie die obere Abdeckung des Turms an und entfernen Sie sie.

Artikel	Beschreibung	Menge
1	Obere Abdeckung	1
2	Turm	1

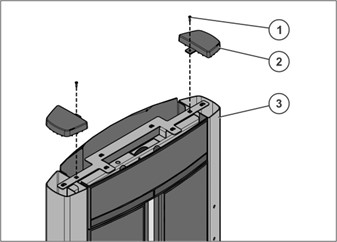

2. Lösen und entfernen Sie die Schrauben und Rohrkappen vom Turm.

Artikel	Beschreibung	Menge
1	8 X 3/4 PHL PAN Schraube	2
2	Rohrkappe	2
3	Turm	1

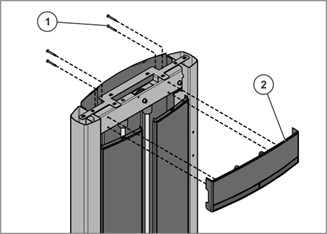

3. Lösen und entfernen Sie die M6 X 50mm HCS Schrauben und die vordere Abdeckung.

Artikel	Beschreibung	Menge
1	M6 X 50mm HCS Schraube	4
2	Vordere Abdeckung	1

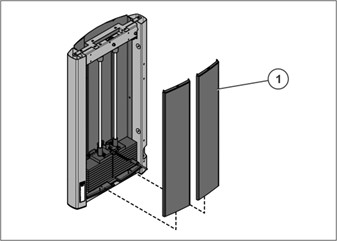

4. Heben Sie vorsichtig die vorderen Abdeckungen an und entfernen Sie sie, falls vorhanden.

Artikel	Beschreibung	Menge
1	Vordere Abdeckung	2



5. Lösen und entfernen Sie die 8 X 3/4 PHL PAN Schraube und die Haltegummi-Abdeckung vom Turm.

Artikel	Beschreibung	Menge
1	Turm	1
2	Haltegummi-Abdeckung	1
3	8 X 3/4 PHL PAN Schraube	1

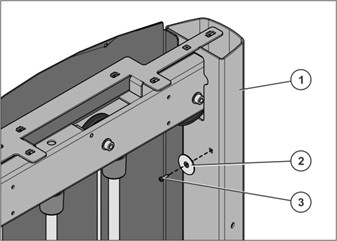

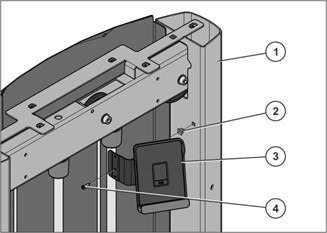

6. Setzen Sie ein Gummi in das vorhandene quadratische Loch des Turms ein und setzen Sie die 8 X 3/4 PHL PAN Schraube in das mittlere Loch des Gerätehalters ein. Ziehen Sie sie mit 16-20 in-lbs (1,8-2,2 Nm) fest.

Artikel	Beschreibung	Menge
1	Turm	1
2	Kabeldurchführung	1
3	Gerätehalter	1
4	8 x 3/4 PHL PAN Schraube	1

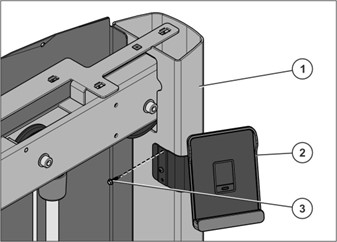

7. Stellen Sie sicher, dass der Gerätehalter lotrecht ist, und befestigen Sie das obere Loch des Gerätehalters mit der 8-18 x 3/4 selbstschneidenden Schraube am Turm. Nicht zu fest anziehen. Ziehen Sie mit 16-20 in-lbs (1,8-2,2 Nm) fest.

Artikel	Beschreibung	Menge
1	Turm	1
2	Gerätehalter	1
3	8-18 x 3/4 selbstschneidende Schraube	1



Installation des Gerätehalters abgeschlossen



Hauptgerät installieren



Das Hauptgerät wird zusammen mit einem Puck an Fitnessgeräten verwendet, die mit einem Gewichtsstapel ausgestattet sind. Das Hauptgerät wird auf der oberen Platte des Gewichtsstapels montiert und hat freie Sicht auf einen reflektierenden Aufkleber, der auf einer flachen Oberfläche über dem Hauptgerät angebracht ist. Der reflektierende Aufkleber muss an einer geeigneten Stelle innerhalb des Geräts angebracht werden, sodass eine freie Sichtlinie zum Hauptgerät besteht. Der optische Sensor soll sich zusammen mit dem Gewichtsstapel in einer geraden Linie gegen den reflektierenden Aufkleber bewegen. Es muss ein freies Sichtfeld von etwa +/- 10 Grad vom Sensor gegen den reflektierenden Aufkleber vorhanden sein. Der maximale Abstand zwischen dem Hauptgerät in seiner niedrigsten Position und der reflektierenden Karte oben beträgt 160 cm/63 Zoll.



Verwenden Sie die LF Assist App

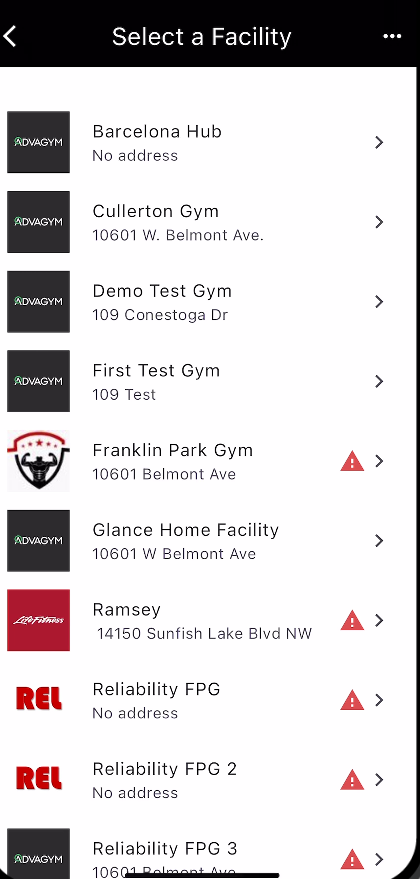

Der Life Fitness Planer sollte Ihnen Zugang zu der Einrichtung gegeben haben, in der Sie installieren. Wenn Sie die Einrichtung nicht sehen, wenden Sie sich an den Planer. Dieser kann Ihr Konto nahezu in Echtzeit hinzufügen. Wenn Sie die Liste nach Änderungen aktualisieren müssen, klicken Sie auf die drei Punkte oben rechts und wählen Sie „Fitnessstudios neu laden“.

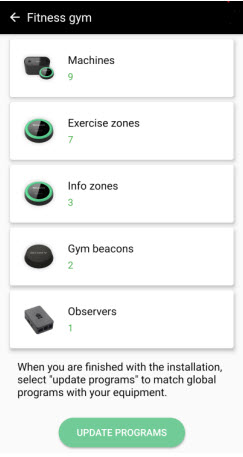

1. Drücken Sie auf die Registerkarte „Geräte“ in der Standortübersicht.

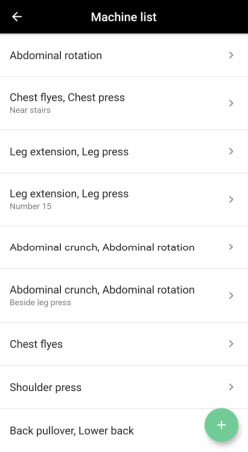

2. Drücken Sie die „+“-Taste in der Geräteübersicht.

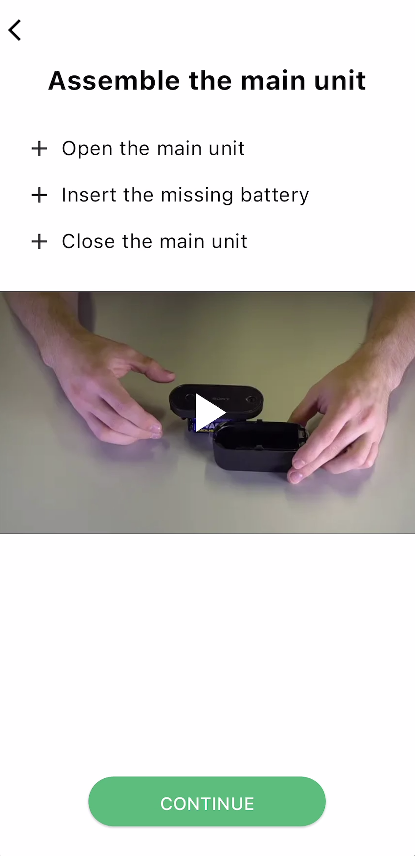

3. Öffnen Sie das Hauptgerät, indem Sie oben drücken und es leicht nach unten schieben (um den Verriegelungsmechanismus zu lösen) und dann nach vorne schieben (längs). Schieben Sie die Oberseite ab und heben Sie sie aus dem Gehäuse. Das weiße Etikett befindet sich neben dem Batteriepack auf einer Seite. Hinweis: Installieren Sie eine Batterie aus der Verpackung,  Sie müssen alle vier Batterien ordnungsgemäß installieren, damit das Gerät funktioniert.

4. Schieben Sie die Oberseite ab und heben Sie sie aus dem Gehäuse. Installieren Sie AA-Batterien und stellen Sie sicher, dass alle 4 Batterien korrekt eingesetzt sind. (Das Hauptgerät befindet sich im Ruhemodus, wenn es stationär ist. Durch Schütteln des Hauptgeräts wird es aktiviert. Wenn das Gerät aktiviert ist, blinkt eine grüne LED-Leuchte alle 3 Sekunden und sendet seine MAC-Adresse. Nach 3 Sekunden ohne Aktivität kehrt es in den Ruhemodus zurück.)

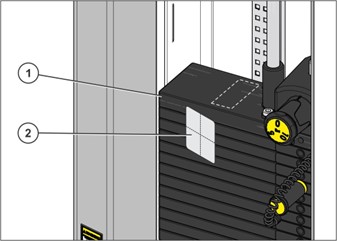

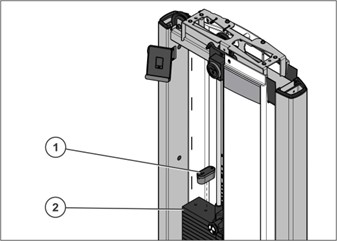

5. Reinigen Sie die Oberseite des Gewichtsstapels mit einem Alkohol-Tuch. Warten Sie einige Minuten, bis der Isopropylalkohol vollständig getrocknet ist. Stellen Sie sicher, dass das Hauptgerät auf der oberen Platte platziert wird. Je nach Art des Stapels kann es an verschiedenen Stellen sein. Das Life Fitness Ingenieurteam hat bestätigt, dass das Hauptgerät auf die obere Kopfplatte der unterstützten Produktlinien passt. Die Oberfläche des Gewichtsstapels muss vor der Montage des Hauptgeräts gründlich mit einem weichen Tuch und Isopropylalkohol (auch Isopropyl, Isopropanol oder 2-Propanol genannt) mit mehr als 95% Konzentration gereinigt werden.



Artikel	Beschreibung	Menge
1	Gewichtsstapel	1
2	Alkohol-Tuch	1

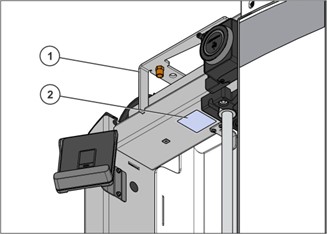

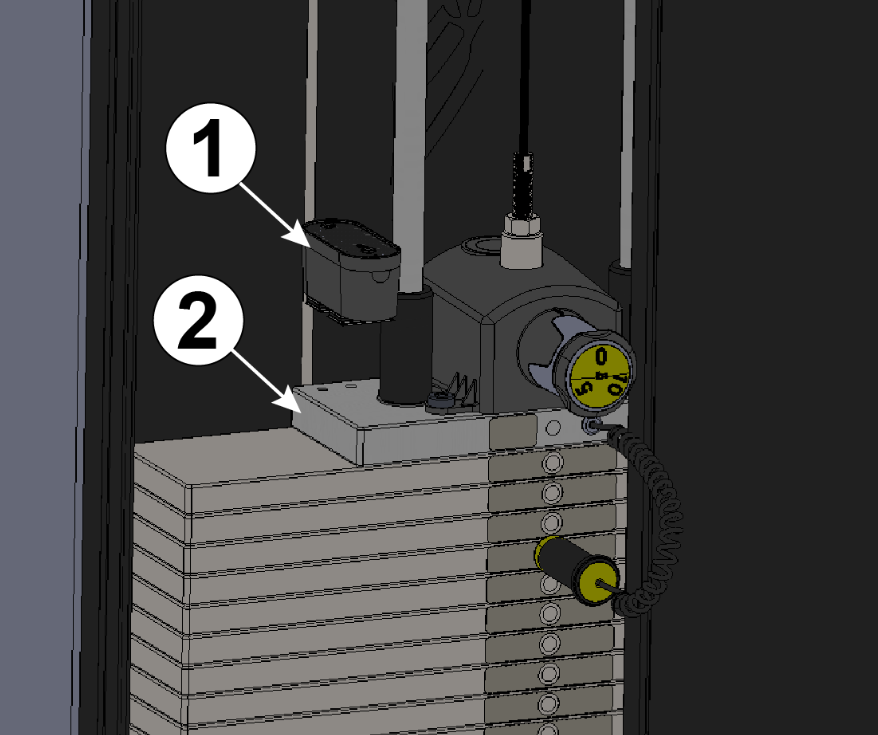

6. Entfernen Sie die Schutzfolie vom Hauptgerät, installieren Sie das Hauptgerät so, dass die Batterietür/Abdeckung in Richtung des Zugstifts öffnet - drücken Sie es an und befestigen Sie es am Gewichtsstapel, direkt unterhalb der reflektierenden Karte. Das Hauptgerät wird mit einer Schutzabdeckung aus Kunststoff geliefert, die nach der Installation entfernt werden muss. Das Sensorfenster muss sauber und staubfrei sein. Es kann mit einem weichen Tuch gereinigt werden, wenn es verschmutzt ist. Hinweis: Obwohl das Gerät mit Klettband vorinstalliert ist, empfehlen wir, die Batterien zu ersetzen, ohne das Hauptgerät von der oberen Platte zu entfernen, und stattdessen die Batterietür/Abdeckung zu öffnen.



Artikel	Beschreibung	Menge
1	Haupteinheit	1
2	Gewichtsstapel	1



7. Bestätigen Sie die Montage der Haupteinheit

Installation der Haupteinheit abgeschlossen





Reflektierende Karte installieren

Die Haupteinheit ist auf der oberen Platte des Gewichtsstapels montiert und hat freie Sicht auf einen reflektierenden Aufkleber, der auf einer flachen Oberfläche über der Haupteinheit angebracht ist. Der reflektierende Aufkleber muss an einer geeigneten Stelle innerhalb der Maschine angebracht werden, die freie Sicht auf die Haupteinheit bietet. Der optische Sensor soll sich zusammen mit dem Gewichtsstapel in einer geraden Linie gegen den reflektierenden Aufkleber bewegen. Es muss ein freies Sichtfeld von etwa +/- 10 Grad vom Sensor gegen den reflektierenden Aufkleber vorhanden sein. Der maximale Abstand zwischen der Haupteinheit in ihrer niedrigsten Position und der reflektierenden Karte oben beträgt 160 cm/63 Zoll. Der mit der Haupteinheit gelieferte reflektierende Aufkleber muss verwendet werden; andere reflektierende Karten sind nicht erlaubt.





1. Reinigen Sie die Unterseite des Querrohrs des Turms mit einem Alkohol-Tuch. Warten Sie einige Minuten, bis der Isopropylalkohol vollständig getrocknet ist. Der reflektierende Aufkleber muss auf einer flachen Oberfläche senkrecht zur optischen Achse des Sensors angebracht werden, wie gezeigt. Die Oberfläche muss im Voraus mit Isopropylalkohol (auch Isopropyl, Isopropanol oder 2-Propanol genannt) mit einer Konzentration von mehr als 95% und einem weichen Tuch gereinigt werden.

Artikel	Beschreibung	Menge
1	Turm	1
2	Zu reinigender Bereich	1
3	Alkohol-Tuch	1



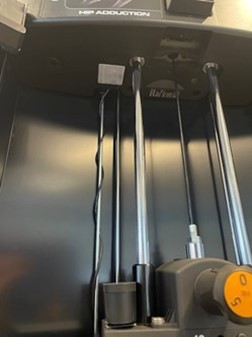

2. Entfernen Sie die Schutzfolie und kleben Sie den Reflektor an die Unterseite des Querrohrs des Turms.

Artikel	Beschreibung	Menge
1	Turm	1
2	Reflektor	1



Verwenden Sie die LF Assist App

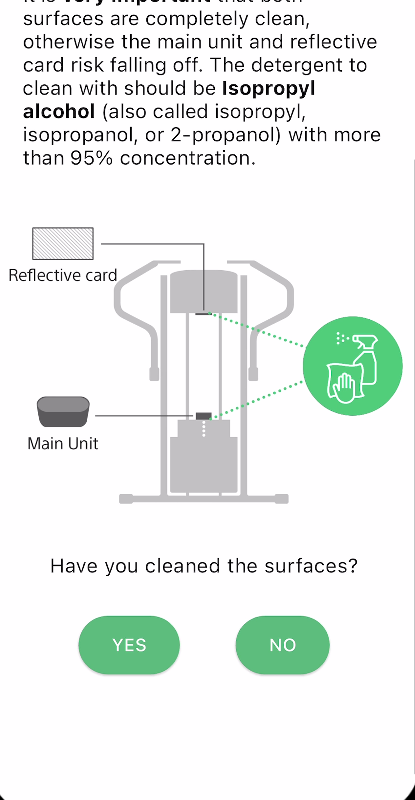

3. Bestätigen Sie die Reinigung der oberen Gewichtsplatte und des Turms, wo Sie die reflektierende Karte angebracht haben

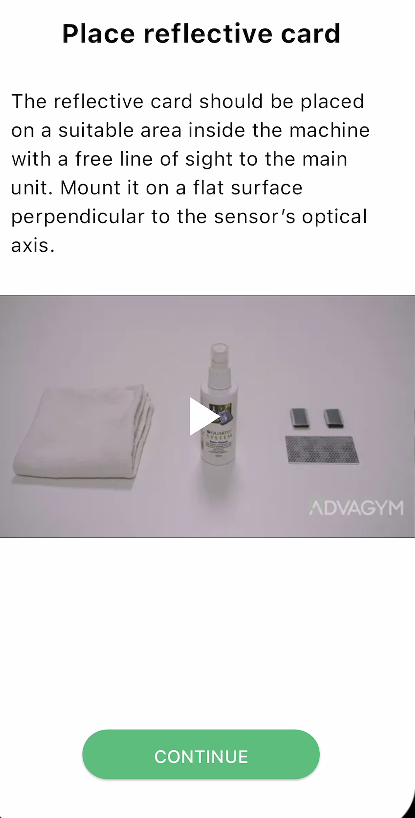

4. Bestätigen Sie die Platzierung der reflektierenden Karte

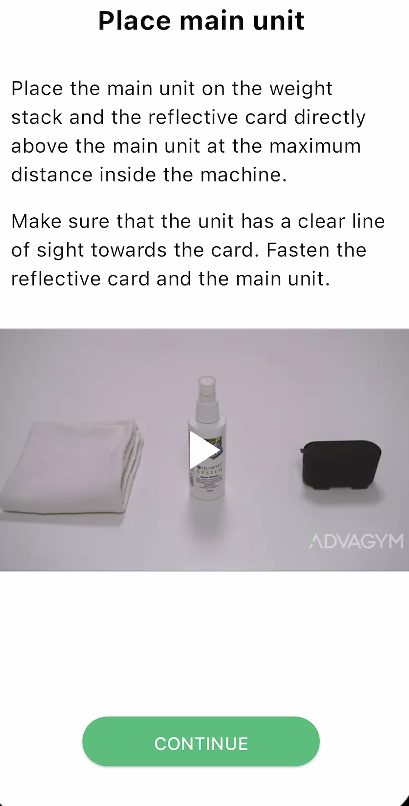

5. Bestätigen Sie die Platzierung der Haupteinheit



6. Befolgen Sie die Anweisungen in der App, um die Haupteinheit in den Pairing-Modus zu versetzen. Drücken Sie Suchen

7. Die Anwendung sucht nun nach der Haupteinheit und misst ihre Signale.



8. Überprüfen Sie, ob der Abstand zwischen der Haupteinheit und der reflektierenden Karte ungefähr dem entspricht, was in der Anwendung angegeben ist.





9. Drücken Sie Übungen hinzufügen, um eine Übung hinzuzufügen, oder kopieren Sie Übungen, um eine bereits vorhandene Übung von der Fitnessstudio-Seite zu kopieren. Wählen Sie die Maschinenübung für die aktuelle Maschine aus, indem Sie einen Namen drücken. (Drücken Sie die Info-Taste, um ein Anleitungsvideo der Übung zu sehen)

10. Wiederholen Sie Schritt 9, um weitere Maschinenübungen an der Maschine hinzuzufügen, wie Brustfliegen/Rückendeltamuskel, Hüftadduktion/Hüftabduktion, unterstütztes Dip/Klimmzug oder drücken Sie Fertig, um fortzufahren.



11. Wählen Sie die Hauptgewichte aus, indem Sie den oberen Gewichtsstapel drücken.
Wählen Sie den Hauptgewichtsstapel aus der Liste der Gewichtsstapel aus oder erstellen Sie einen neuen, indem Sie
die „+“-Taste drücken. (Wenn dies die erste Maschine ist, die auf der Fitnessstudio-Seite installiert wird, ist die Liste leer)

Wenn der Hauptgewichtsstapel der Maschine nicht in der Liste vorhanden ist, erstellen Sie einen neuen, indem Sie diese Schritte befolgen:
Geben Sie die Anzahl der Gewichte im Gewichtsstapel ein.
Fügen Sie den ersten und zweiten Wert des Gewichtsstapels hinzu.

Eine „Smart-Add“-Lösung füllt den Rest der Liste mit Werten des gleichen Delta-Gewichts wie das letzte Gewichtspaar aus. Bestätigen Sie, dass die Werte korrekt sind. Falls nicht, korrigieren Sie die Werte manuell entsprechend dem Gewichtsstapel von oben nach unten. Drücken Sie Speichern.

Wenn die Maschine „Zusatzgewicht“ hat:
Wählen Sie das Zusatzgewicht aus, indem Sie den unteren Gewichtsstapel drücken.
Wählen Sie den Zusatzgewichtsstapel aus der Liste der Gewichtsstapel oder erstellen Sie einen neuen, indem Sie die „+“-Taste drücken. (Wenn dies die erste Maschine ist, die vor Ort installiert wird, ist die Liste leer)

Wenn der Zusatzgewichtsstapel der Maschine nicht in der Liste vorhanden ist, erstellen Sie einen neuen, indem Sie diese
Schritte ausführen:
Geben Sie die Anzahl der Stapel im Gewichtsstapel ein.
Fügen Sie den ersten und zweiten Wert des Gewichtsstapels hinzu.

Eine „Smart-Add“-Lösung füllt den Rest der Liste mit Werten, auf die gleiche Weise wie beim Hauptgewichtsstapel. Bestätigen Sie, dass alle Werte korrekt sind. Eine schnelle Möglichkeit, dies zu überprüfen, besteht darin, zu prüfen, ob die unterste/schwerste Zahl des Stapels mit der untersten Zahl in der App übereinstimmt. Falls nicht, korrigieren Sie die Werte manuell gemäß dem Gewichtsstapel von oben nach unten. Drücken Sie auf Speichern.



Puck installieren

Axiom Puck-Positionen

Axiom-Modell	Beschreibung	Puck-Position: Grün
OP-AB	Bauchmuskeln	Links
OP-ABBA	Bauchmuskeln/Rückenstrecker	Links
OP-BC	Bizeps-Curl	Links
OP-BT	Bizeps-Curl/Trizeps-Extension	Links
OP-CP	Brustpresse	Links
OP-FLY	Fly	Rechts
OP-HAA	Hüftabduktor-Adduktor	Links
OP-LC	Beinbeuger	Links
OP-LCE	Beinbeuger/Extension	Links
OP-LE	Bein-Extension	Links
OP-LP	Beinpresse	Links
OP-LR	Latziehen/Rudern	Rechts
OP-MP	Multi-Presse	Links
OP-PD	Latziehen	Rechts
OP-RW	Rudern	Rechts
SS-SLCE	Sitzender Beinbeuger/Extension	Links
OP-SP	Schulterpresse	Links
OP-TE	Trizeps-Extension	Links



Installieren Sie einen Puck an der Maschine

1. Reinigen Sie die Position mit einem Alkoholtuch. Warten Sie einige Minuten, bis der Isopropylalkohol vollständig getrocknet ist. Entfernen Sie die Schutzfolie vom Puck und zentrieren und befestigen Sie den Puck vorsichtig an der Maschine.

2. Entfernen Sie die Isolierung, um den Puck mit Strom zu versorgen

Um die Batterie zu aktivieren, ziehen Sie vorsichtig den gelb markierten Isolierstreifen heraus. Ein aggressives Entfernen des Streifens kann die Batterie lösen. Das Licht des Pucks sollte nun in blauer Farbe aufleuchten, bevor es sich ausschaltet. Wenn Sie den Puck öffnen müssen, folgen Sie den unten stehenden Anweisungen.

Hinweis: Um die Batterie (CR2450) zu ersetzen, falls dies erforderlich ist, entfernen Sie die alte Batterie.

Um die neue Batterie einzusetzen, schieben Sie die Batterie in den Schlitz, wobei die positive Seite nach oben zeigt.

Um den Puck zu schließen, suchen Sie den Pfeil auf dem Rückteil. Der Pfeil sollte auf die Verriegelungslasche zeigen. Drehen Sie das Rückteil nach rechts, bis Sie ein Klicken hören.



Verwendung der LF Assist App



3. Bestätigen Sie, dass die Batterie aktiv ist



4. Bestätigen Sie die Position des Pucks

5. Identifizieren Sie den Puck, indem Sie den Anweisungen in der App folgen.







6. Um den Test zu starten, drücken und lassen Sie die Taste auf der Haupteinheit los, bis die LED blau leuchtet. Dies kann bis zu 3 Minuten dauern. Wenn der Test erfolgreich ist, bedeutet dies, dass die Haupteinheit mit dem Beobachter kommunizieren kann.

• Wenn der Test nicht erfolgreich ist, können Sie den Test noch dreimal wiederholen. Wenn Sie die Haupteinheit nicht installieren können, wenden Sie sich an den Kundensupport. Siehe den folgenden Artikel für die Life Fitness Service Support Kontaktinformationen
• Wenn die Einheit zu weit vom Beobachter entfernt ist, könnte es ein Distanzproblem sein. Hinweis: Möglicherweise wird ein zusätzlicher Beobachter benötigt, wenn die Abdeckung größer als 30,5 m² ist.













Axiom wieder zusammenbauen

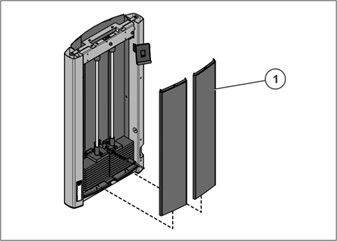

1. Setzen Sie die vorderen Verkleidungen vorsichtig ein und ersetzen Sie sie, falls vorhanden.

Artikel	Beschreibung	Menge
1	Vordere Verkleidung	2



2. Befestigen Sie die vordere Abdeckung mit den M6 X 50mm HCS-Schrauben und ziehen Sie sie mit 10-13 in-lbs (1,1-1,5 Nm) fest.

Artikel	Beschreibung	Menge
1	M6 X 50mm HCS-Schraube	4
2	Vordere Abdeckung	1

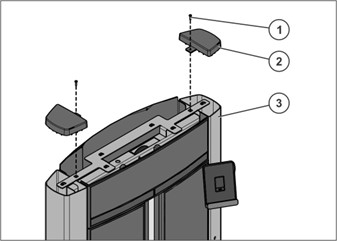

3. Befestigen Sie die Rohrkappen mit den 8 X 3/4 PHL PAN-Schrauben am Turm und ziehen Sie sie mit 10-13 in-lbs (1,1-1,5 Nm) fest.

Artikel	Beschreibung	Menge
1	8 X 3/4 PHL PAN-Schraube	2
2	Rohrkappe	2
3	Turm	1

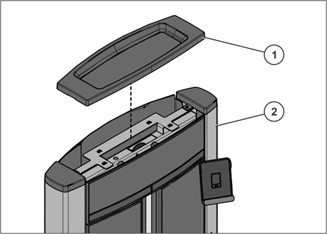

4. Ersetzen Sie die obere Abdeckplatte am Turm.

Artikel	Beschreibung	Menge
1	Turm	1
2	Obere Abdeckplatte	1





5. Lokalisieren Sie das vorhandene Seriennummern-Etikett am Hauptrahmen der Einheit. Reinigen Sie den Bereich und bringen Sie das Seriennummern-Etikett am Hauptrahmen der Einheit an, auf der es installiert wird.

Artikel	Beschreibung	Menge
1	Seriennummern-Etikett	1
2	Hauptrahmen	1



Siehe den folgenden Artikel Life Fitness Connect System So löschen, bearbeiten oder ersetzen Sie eine Maschine, um zu erfahren, wie Sie eine Maschine (Haupteinheit oder Puck) löschen, bearbeiten oder ersetzen können.



Siehe den folgenden Artikel für zusätzliche Life Fitness Connect System Kit Kraftinstallationsanweisungen
