Goiko ur deposituaren estalkia kendu

Robert Garber
Creación Actualización

Artikulu hau ingelesetik automatikoki itzuli da adimen artifizialaren bidez. Arazoren bat izanez gero, ingelesezko bertsioa izango da nagusi.

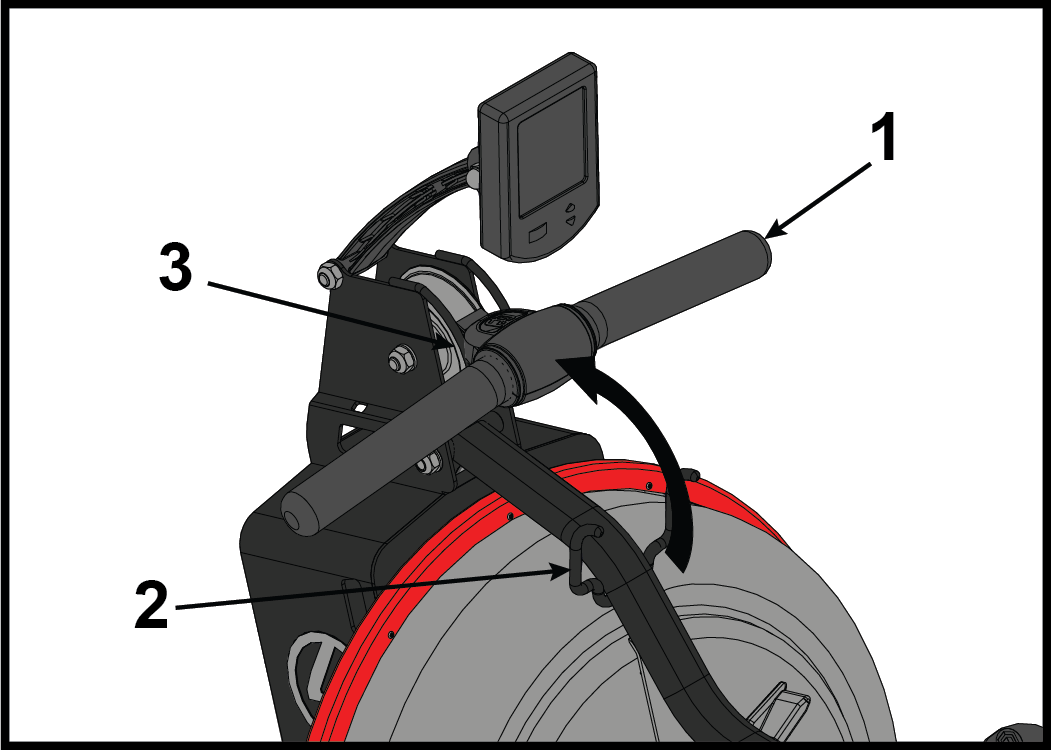

  1. Mugitu errenkada heldulekua S-kurba barratik goiko polearen ondoan atseden hartzen duen puntura.


    Elementua Deskribapena Kopurua
    1 Heldulekua 1
    2 S-kurba heldulekua 1
    3 Goiko polea 1

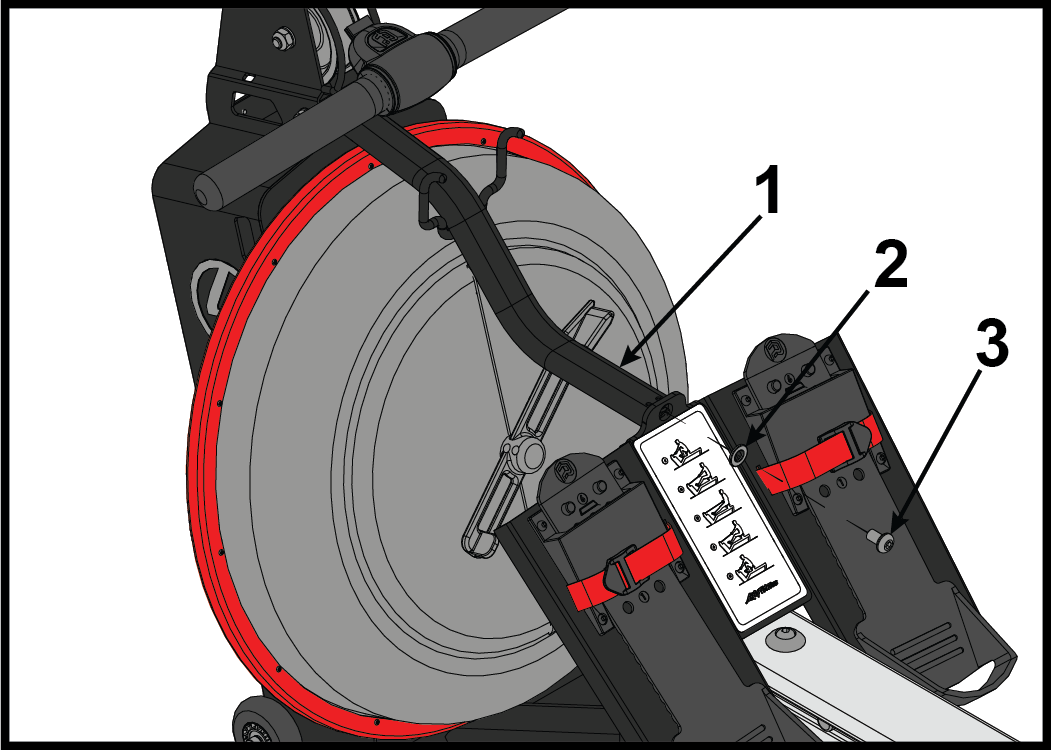

  2. Kendu S-kurba barra oinplakara lotzen duen torlojua eta garbigailua 6 mm-ko Allen giltza erabiliz.


    Elementua Deskribapena Kopurua
    1 S-kurba barra 1
    2 Garbigailua 1
    3 Torlojua 1
  3. Askatu S-bend barra goiko aldean dagoen torlojua eta azkoa 6 mm-ko Allen giltza eta 17 mm-ko giltza irekia erabiliz.


    Elementua Deskribapena Kopurua
    1 Azkoa 1
    2 Torlojua 1
    3 S-bend barra 1

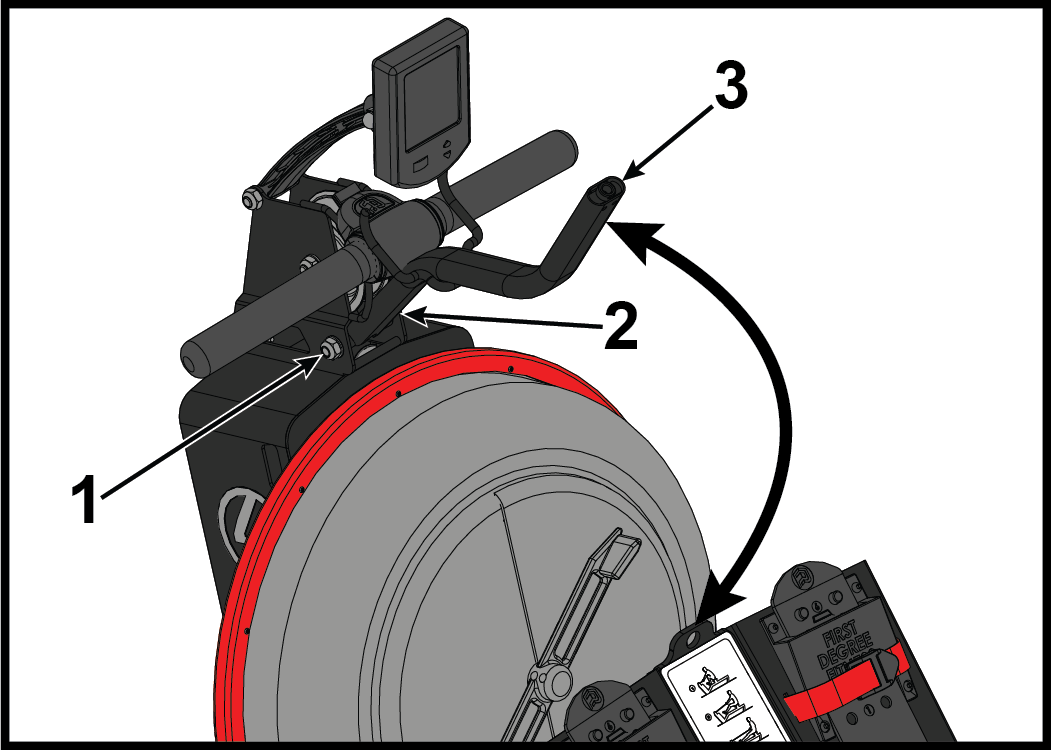

  4. Biratu S-bend barra gora eta estutu torlojua eta azkoa S-bend barra gora eta bidean ez egoteko.

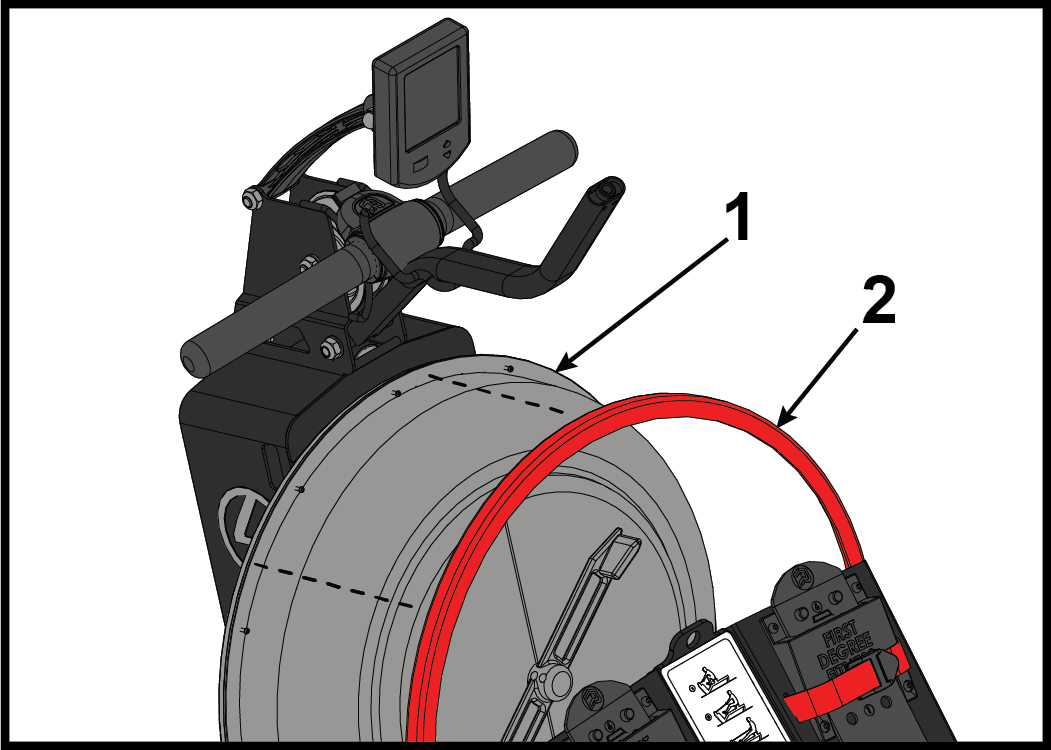

  5. Kendu eskuz deposituaren kanpoko estalki gorria.


    Elementua Deskribapena Kopurua
    1 Depositua 1
    2 Kanpoko estalki gorria 1

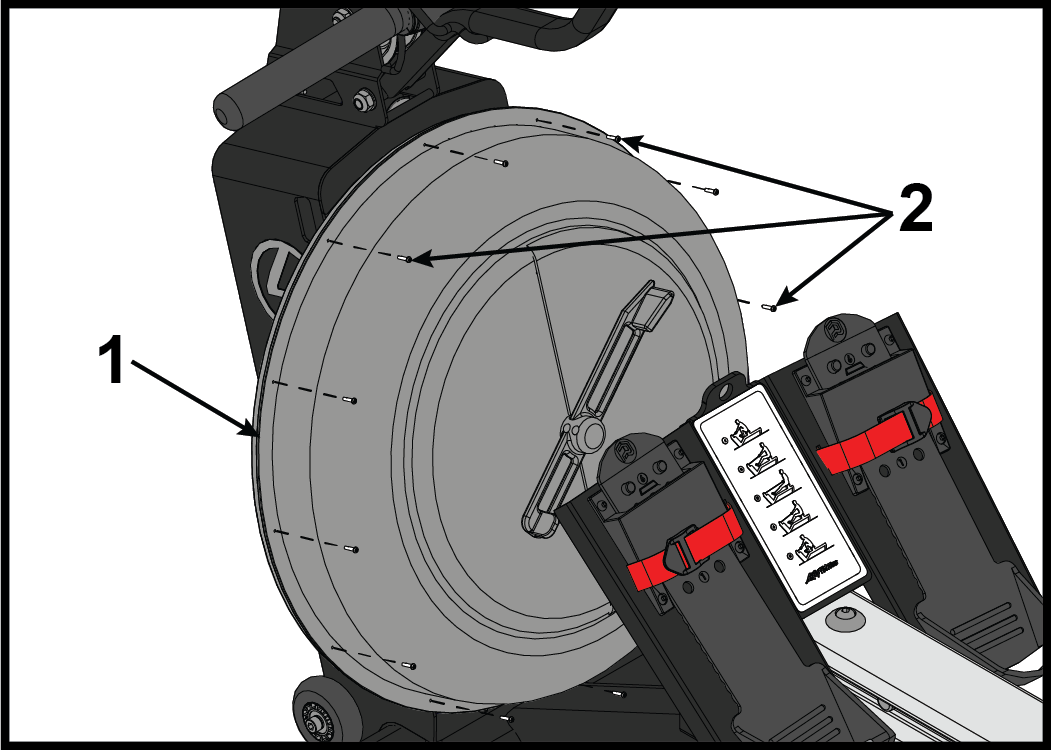

  6. Kendu hamabi ur deposituaren torlojuak Phillips bihurkin bat erabiliz.


    Elementua Deskribapena Kopurua
    1 Depozitua 1
    2 Torlojuak 12

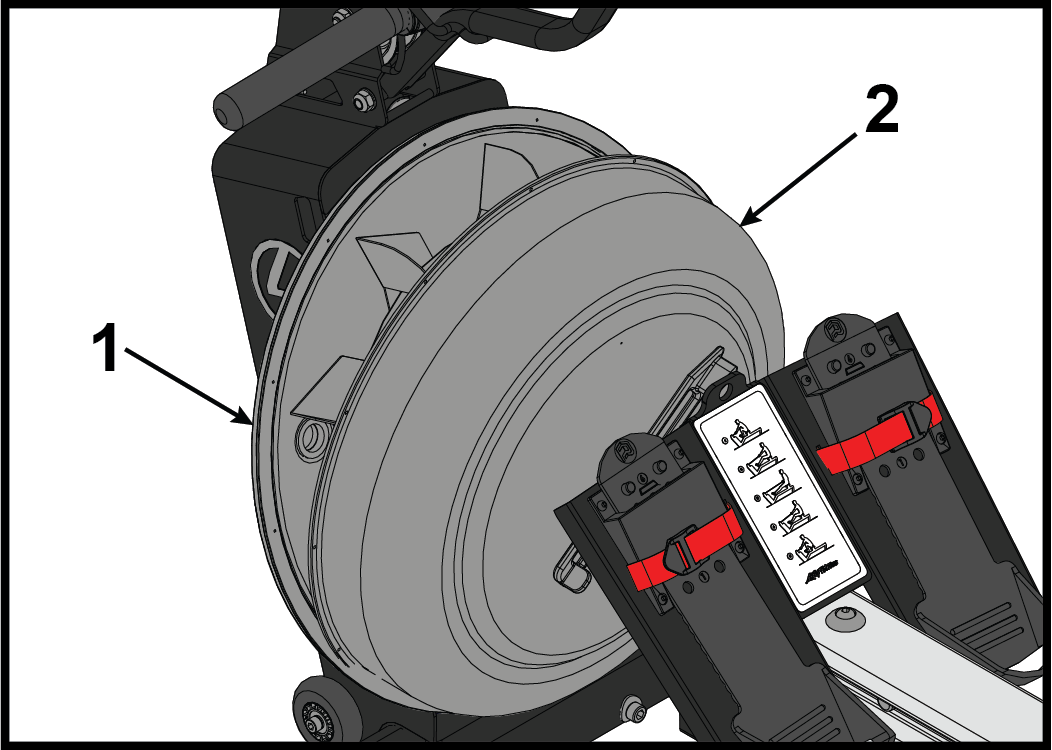

  7. Kendu deposituaren estalkia deposituaren atzetik altxatuz buru lauko bihurkin bat erabiliz. Jarri oihal gainean marradurak saihesteko.
    Abisua: Kendu deposituaren estalkia arretaz, ez hondatu buru lauko bihurkinarekin.


    Elementua Deskribapena Kopurua
    1 Depozituaren atzealdea 1
    2 Depozituaren estalkia 1

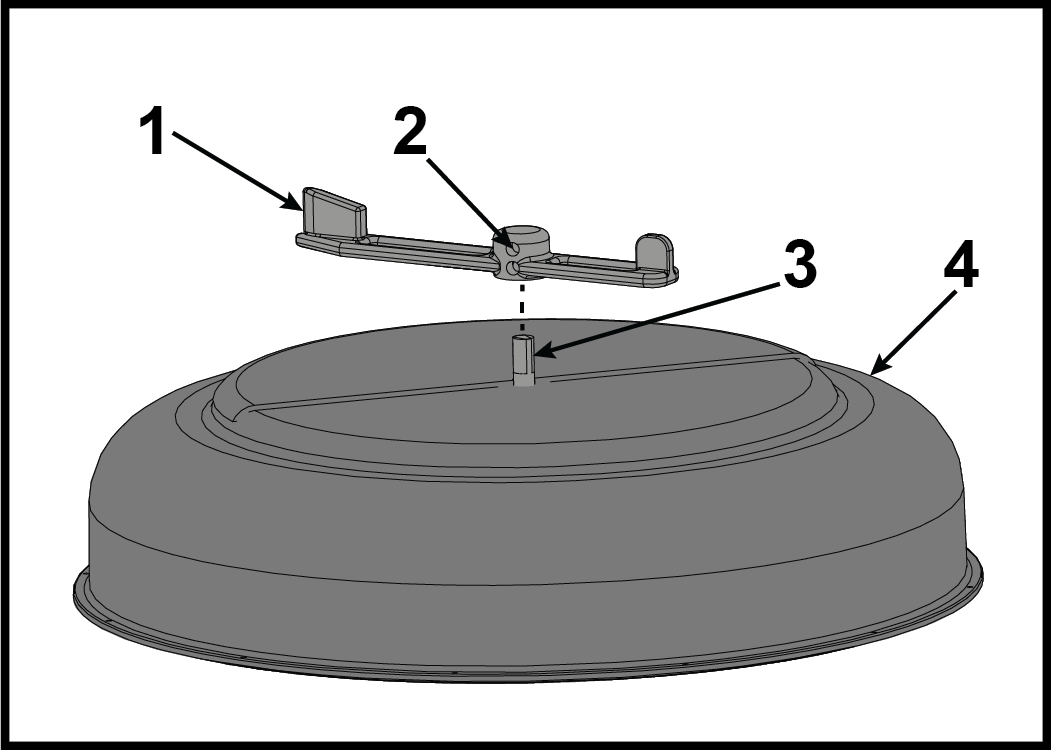

  8. Laztu doikuntza heldulekuaren torlojuak 4 mm-ko Allen giltza erabiliz eta kendu doikuntza heldulekua atzealdeko plaka ardatzetik.


    Elementua Deskribapena Kop.
    1 Doikuntza heldulekua 1
    2 Torloju finkoa 2
    3 Atzealdeko plaka ardatza 1
    4 Tanga estalkia 1

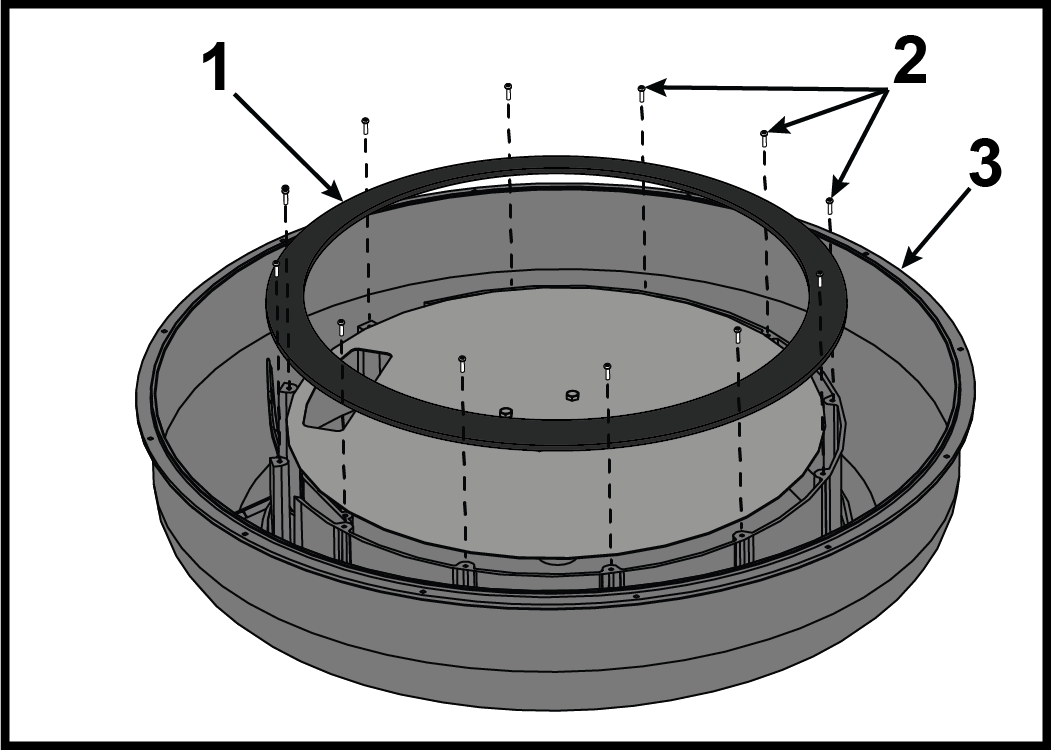

  9. Kendu depositu eraztuna deposituaren estalkira lotzen duten hamabi torlojuak Phillips bihurkin bat erabiliz.


    Elementua Deskribapena Kopurua
    1 Depozitu eraztuna 1
    2 Torloju 12
    3 Depozituaren estalkia 1
  10. Kendu depositu eraztuna.

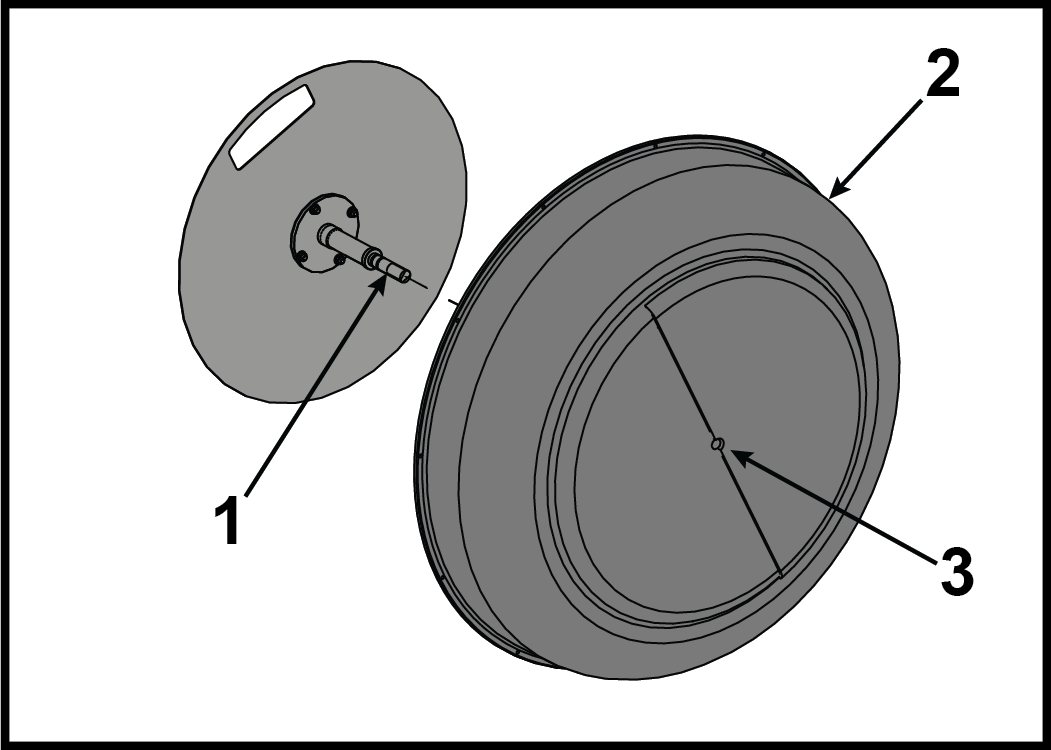

  11. Jarri ur deposituaren estalkia alde batean eta kendu atzeko plaka, ardatza gomazko mailuarekin kolpatuz.


    Elementua Deskribapena Kopurua
    1 Atzeko plaka ardatza 1
    2 Deposituaren estalkia 1
    3 Kolpatu hemen gomazko mailuarekin 1

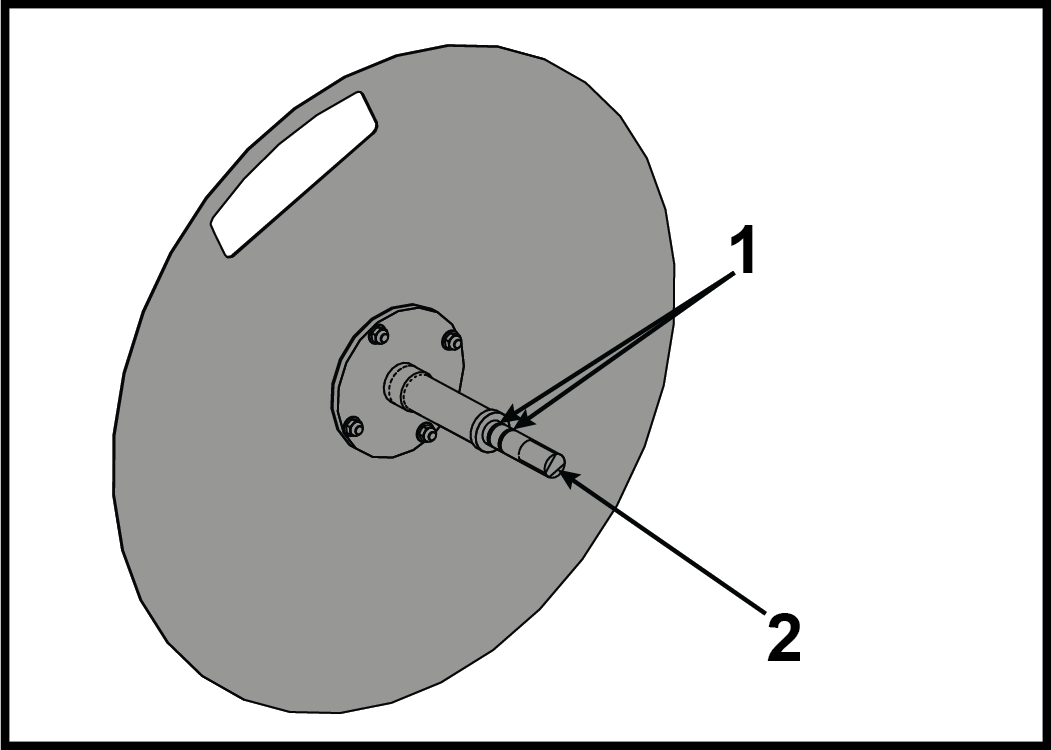

  12. Kendu eta bota atzeko plaka ardatzeko bi O-eraztun.


    Elementua Deskribapena Kopurua
    1 O-eraztuna 2
    2 Atzeko plaka ardatza 1
