Goiko ur deposituaren estalkia instalatu

Robert Garber
Creación Actualización

Artikulu hau ingelesetik automatikoki itzuli da adimen artifizialaren bidez. Arazoren bat izanez gero, ingelesezko bertsioa izango da nagusi.

  1. Garbitu atzeko plaka ardatza oihal garbiarekin.


    Elementua Deskribapena Kopurua
    1 O-eraztuna 2
    2 Atzeko plaka ardatza 1

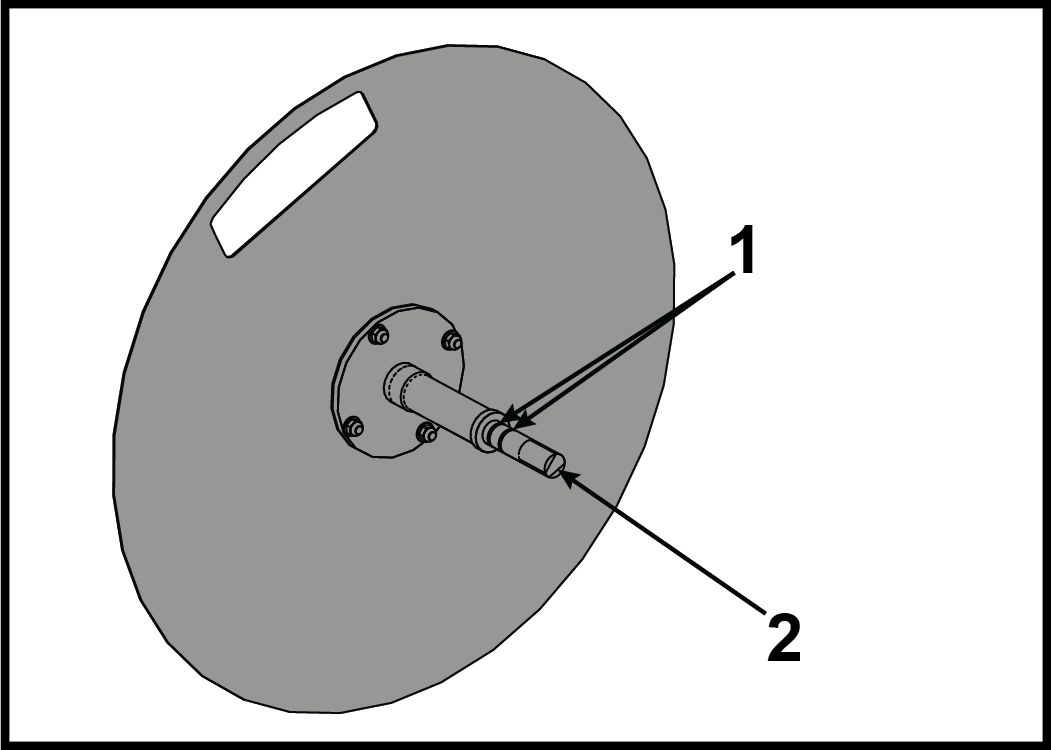

  2. Instalatu bi O-eraztun atzeko plaka ardatzean.
  3. Aplikatu silikona deposituaren muntaketa zuloaren barrualdean silikona brotxa erabiliz.

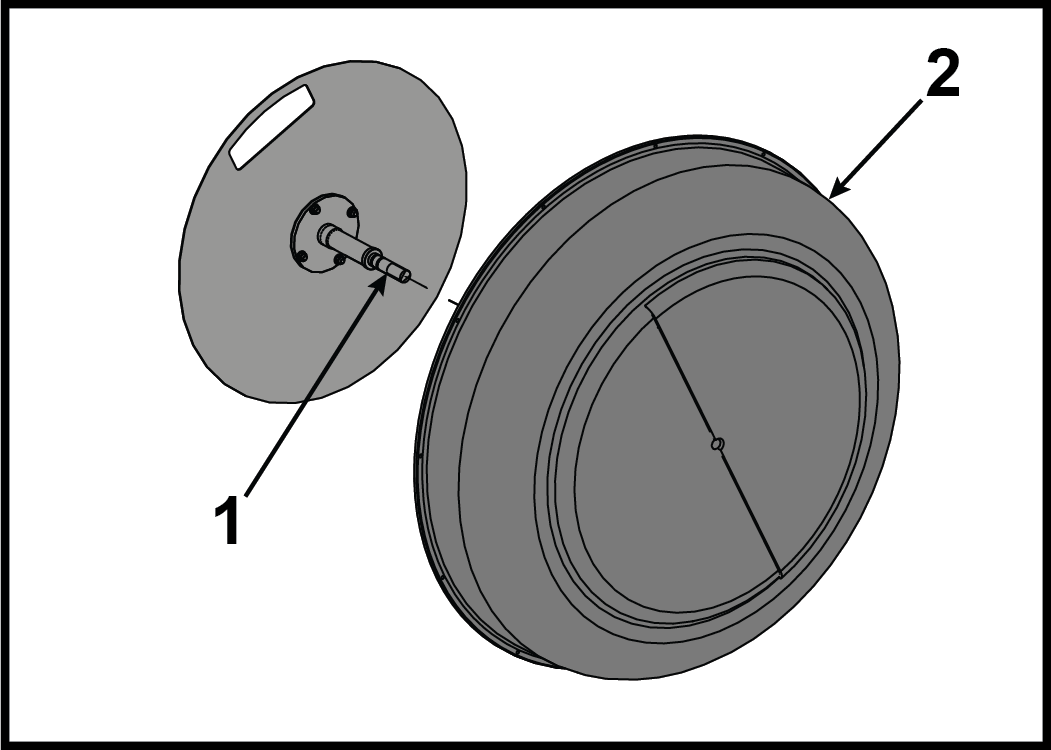

  4. Instalatu atzeko plaka ardatza deposituaren estalkian.


    Elementua Deskribapena Kopurua
    1 Atzeko plaka ardatza 1
    2 Deposituko estalkia 1

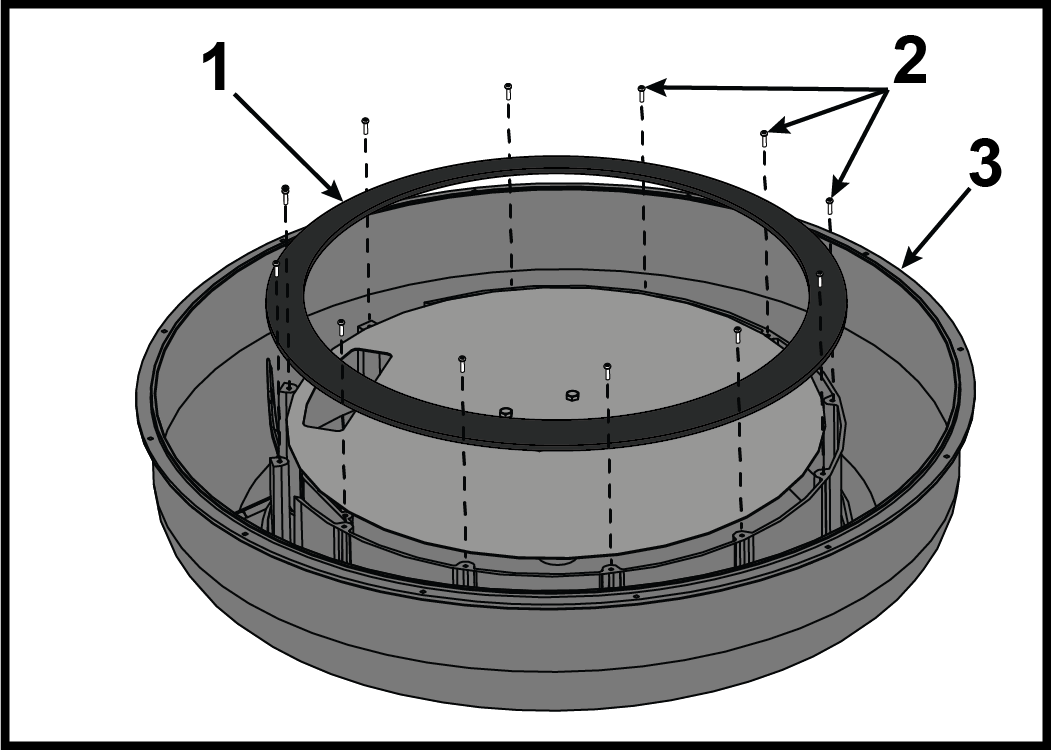

  5. Instalatu hamabi torloju deposituaren eraztuna finkatzeko Phillips bihurkin bat erabiliz, baina ez estutu guztiz.


    Elementua Deskribapena Kopurua
    1 Depozituaren eraztuna 1
    2 Torlojua 12
    3 Depozituaren estalkia 1
  6. Estutu torlojuak guztiz. Torquea 10 kgf / cm-ra.

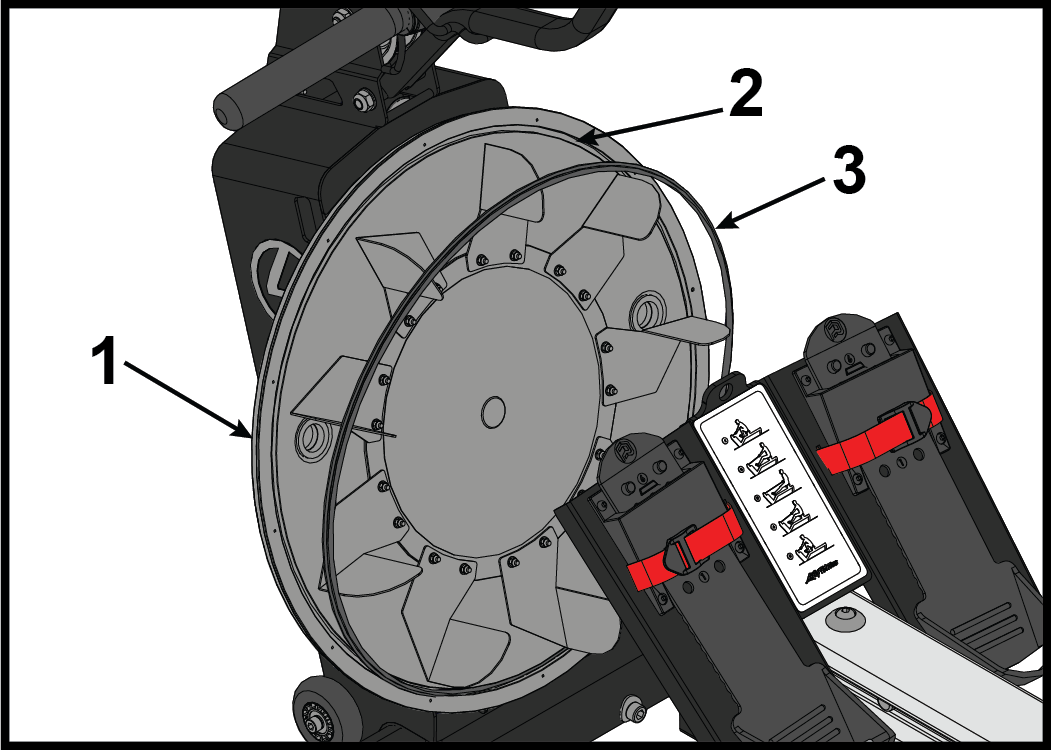

  7. Kendu eta bota deposituaren zigilua.


    Elementua Deskribapena Kopurua
    1 Depozituaren atzealdea 1
    2 Depozituaren zigilua kanala 1
    3 Depozituaren zigilua 1

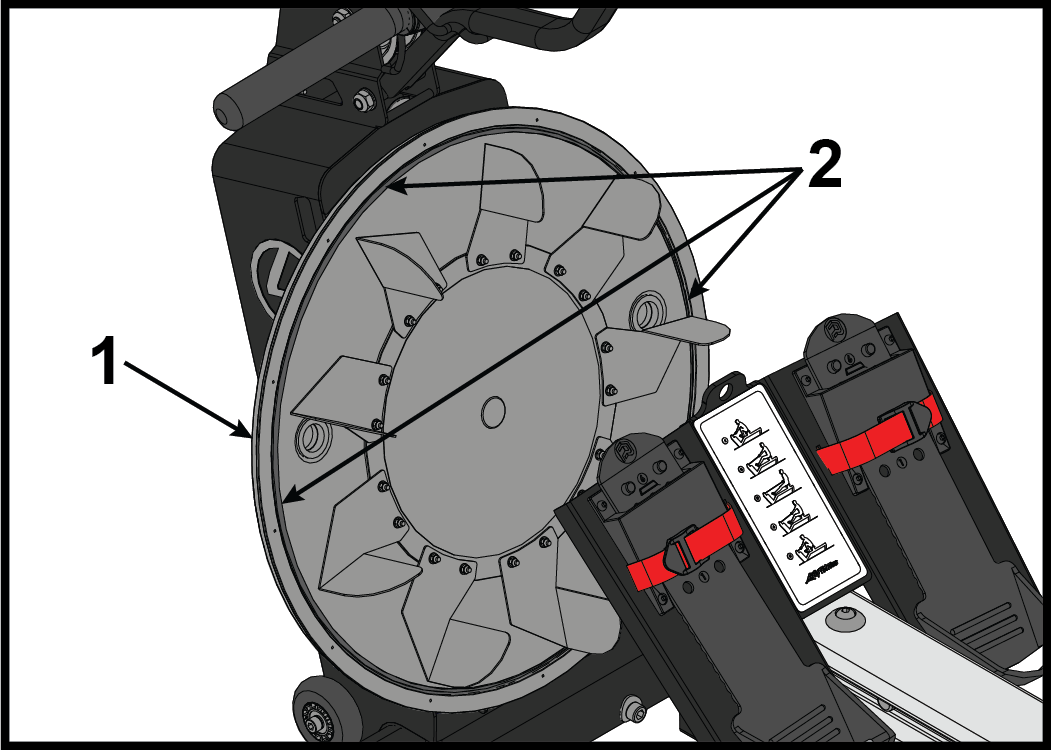

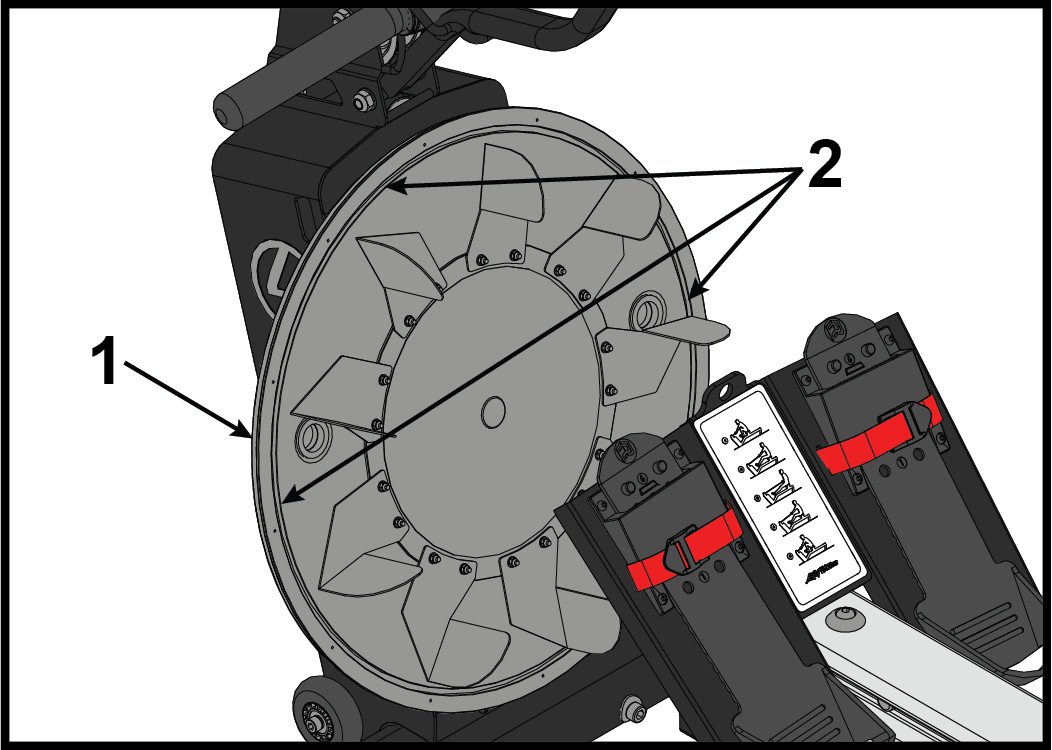

  8. Aplikatu silikona deposituaren zigilatzeko kanalera eskuila txiki bat erabiliz.


    Elementua Deskribapena Kopurua
    1 Depositua atzealdea 1
    2 Depositua zigilatzeko kanala 1

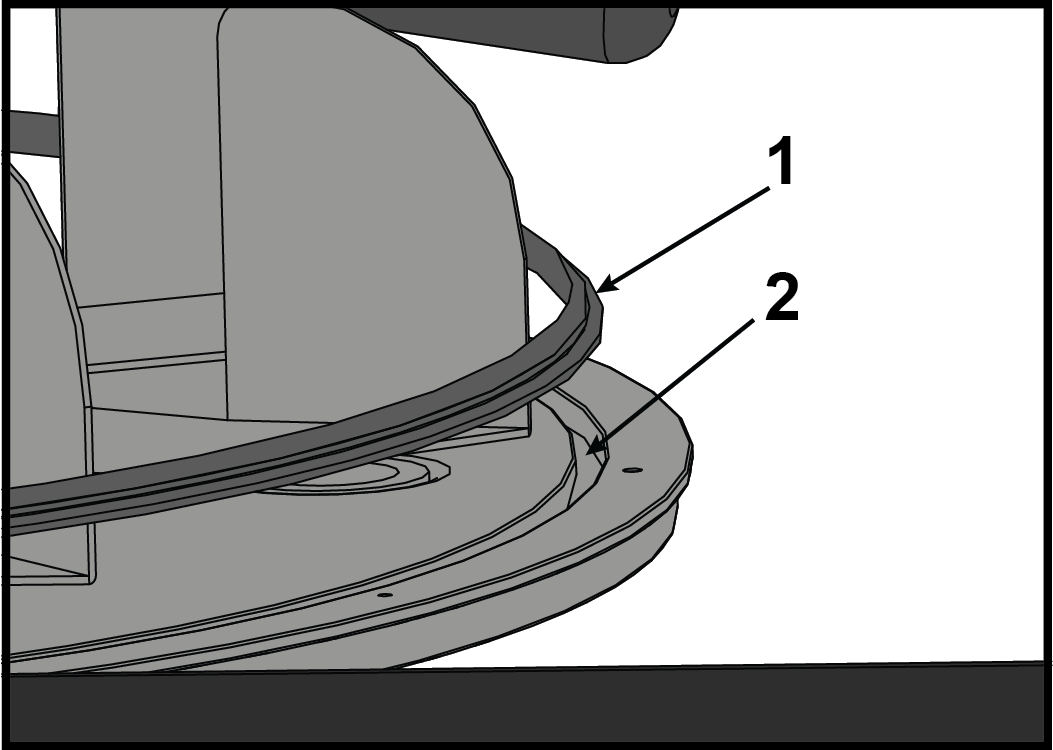

  9. Instalatu deposituaren zigilua deposituaren zigilatzeko kanalera alde lauarekin deposituaren barrualdera begira.


    Elementua Deskribapena Kopurua
    1 Depositua zigilua 1
    2 Depositua zigilatzeko kanala 1
  10. Aplikatu silikon gehiago deposituaren goiko zigiluan eskuila txiki bat erabiliz.


    Elementua Deskribapena Kopurua
    1 Deposituaren atzealdea 1
    2 Aplikatu hemen silikona 1

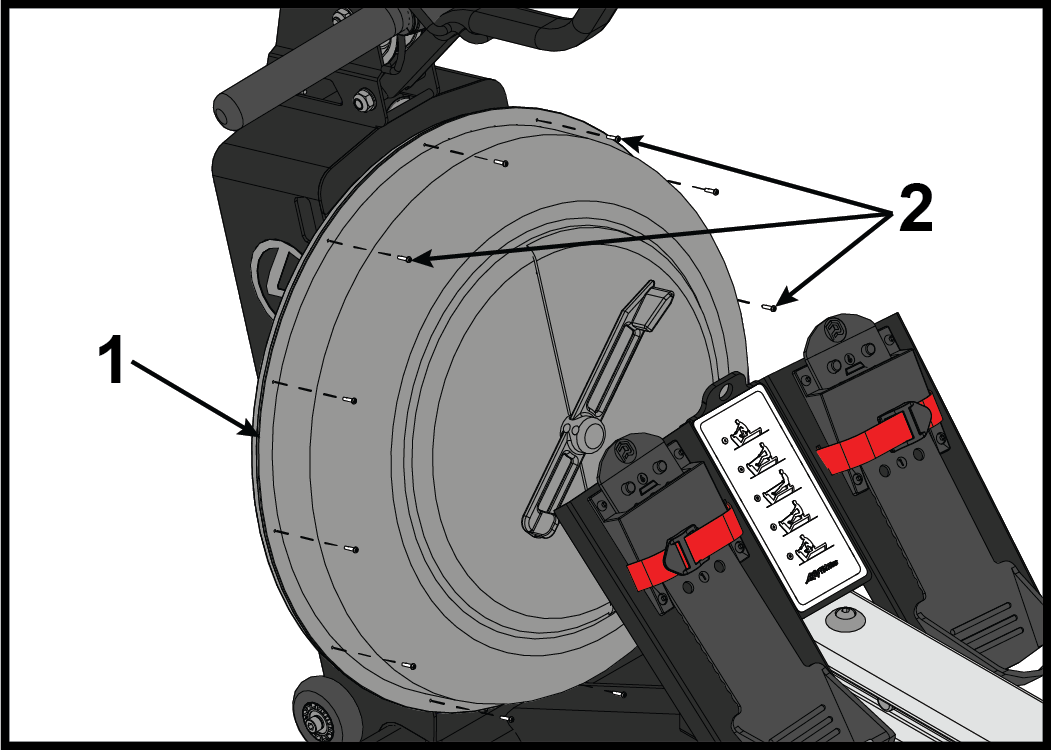

  11. Jarri torloju bat ur deposituaren estalkiaren goiko aldean eta beste bat beheko aldean.
    Oharra: Lerrokatu ur deposituaren estalkia logotipoak eta eranskailuak horizontalki lerrokatuta daudela.


    Elementua Deskribapena Kopurua
    1 Depositoa 1
    2 Torlojuak 12
  12. Lerrokatu bi torlojuak eta instalatu ur deposituaren estalkia oinarrian.
  13. Estutu partzialki torlojuak Phillips bihurkin bat erabiliz.
  14. Instalatu beste hamar torlojuak eta estutu partzialki torlojuak Phillips bihurkin bat erabiliz.
  15. Estutu guztiz hamabi torlojuak. Torquea 8 kgf / cm-ra.

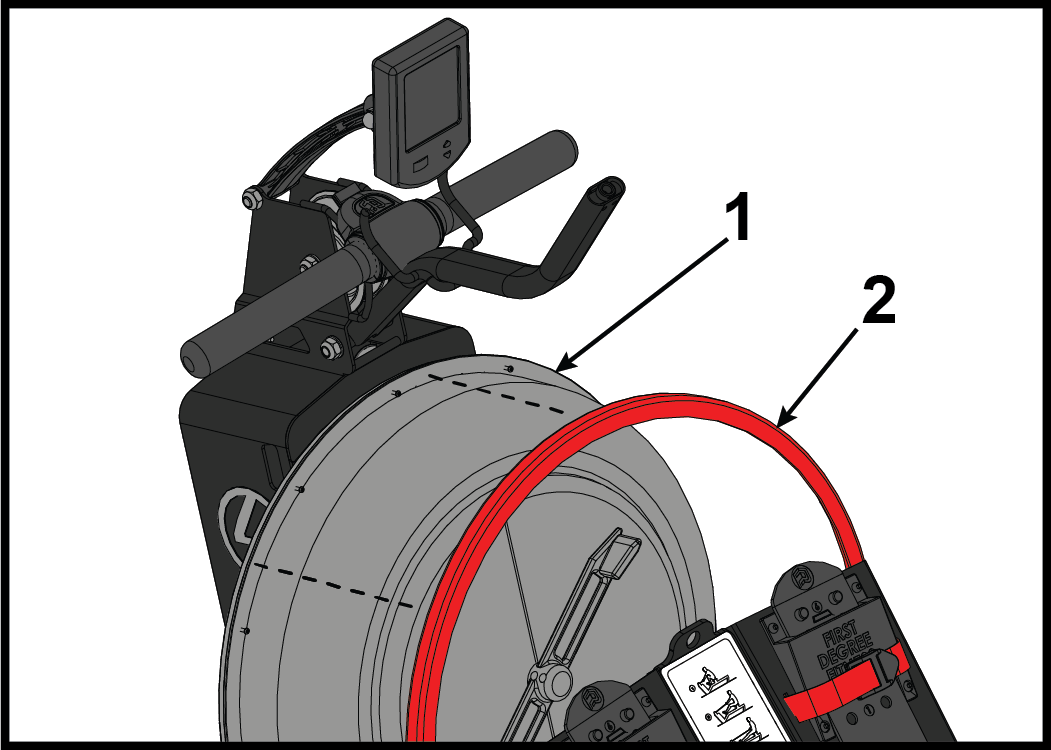

  16. Instalatu kanpoko estalki gorria eskuz.


    Elementua Deskribapena Kopurua
    1 Tanga 1
    2 Kanpoko estalki gorria 1

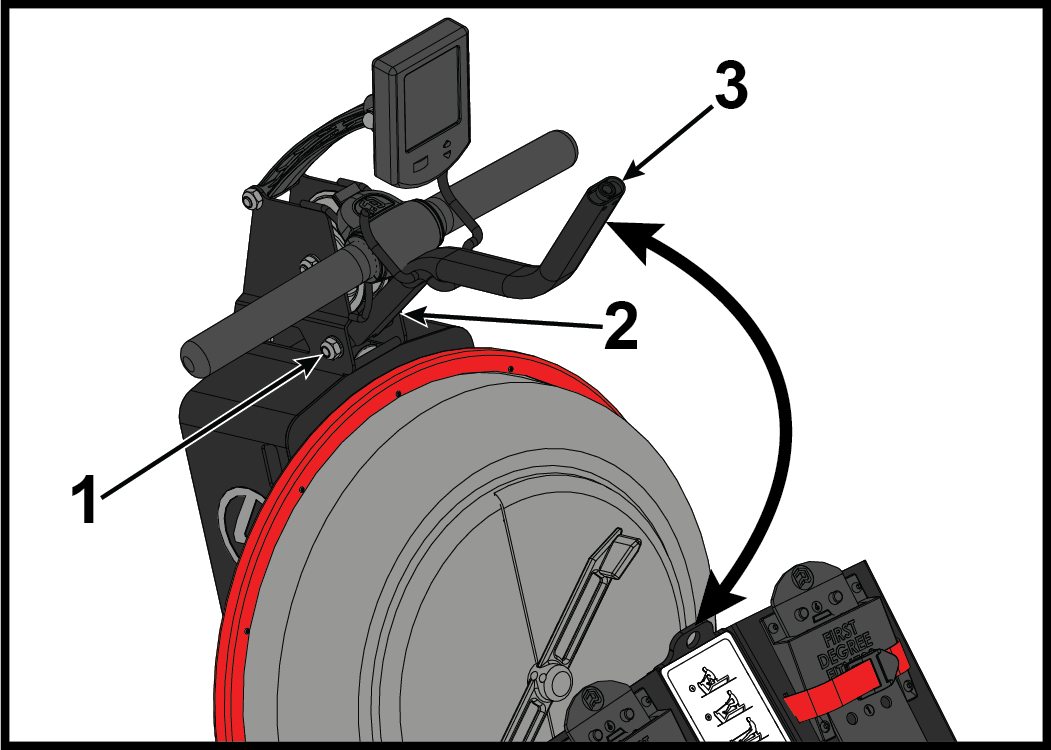

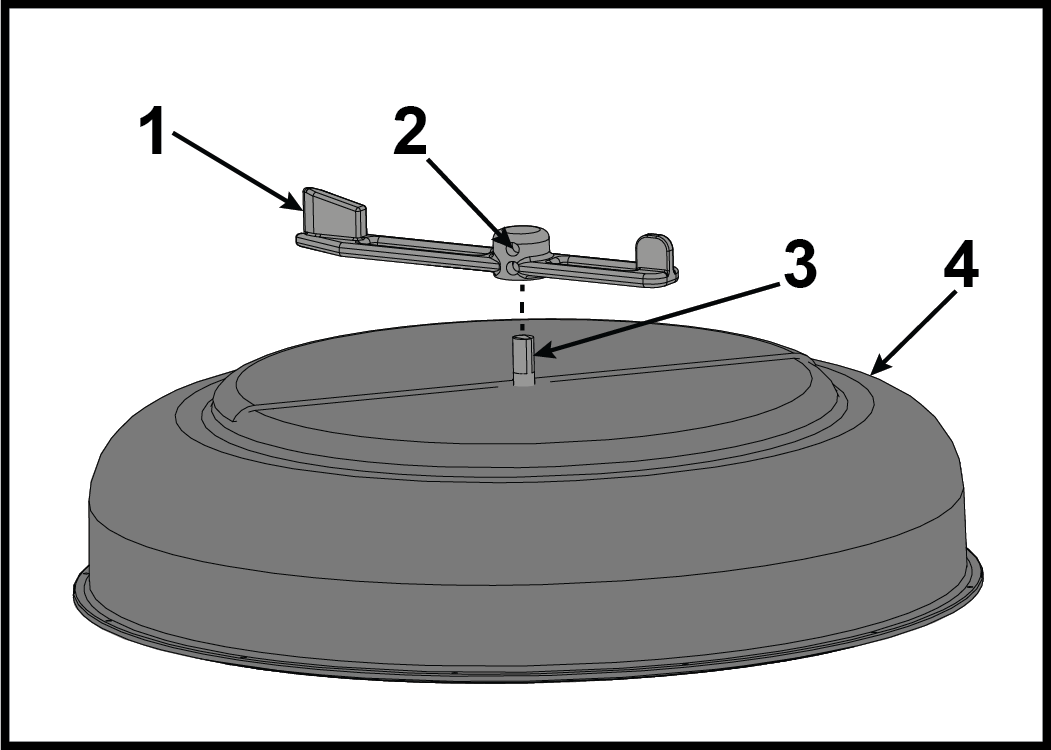

  17. Instalatu doikuntza heldulekuan torlojuak eta estutu 4 mm-ko Allen giltza erabiliz. Probatu doikuntza heldulekuaren biraketa funtzionamendu leuna izateko.


    Elementua Deskribapena Kopurua
    1 Doikuntza heldulekua 1
    2 Torlojuak 2
    3 Atzeko plaka ardatza 1
    4 Tanga estalkia 1

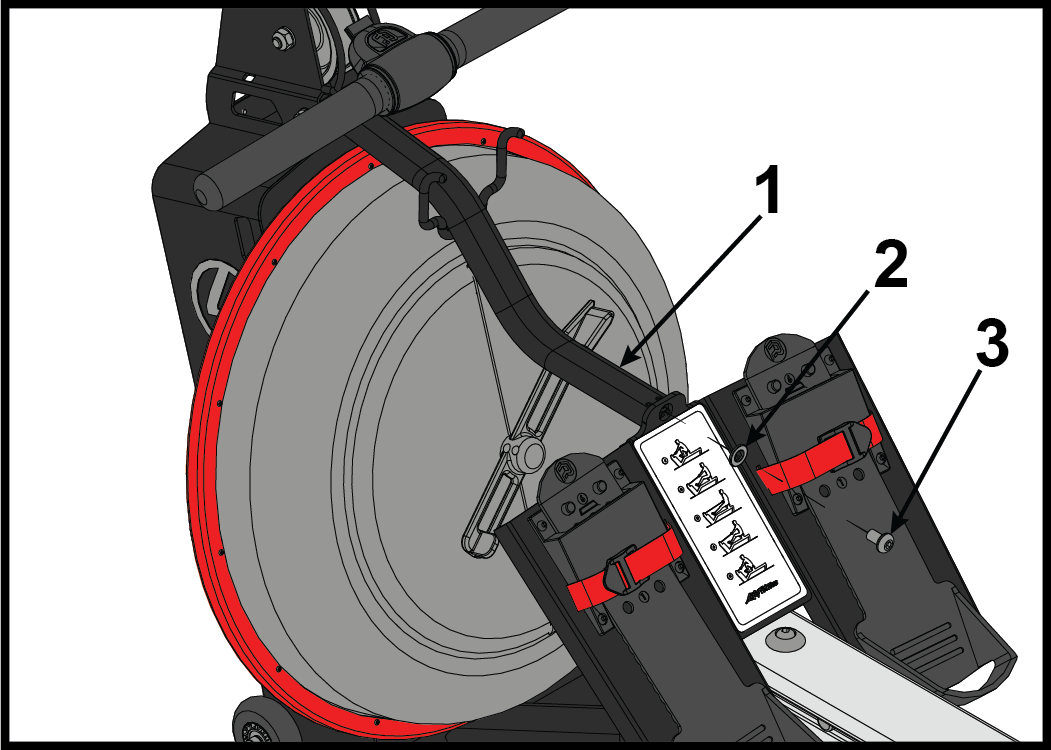

  18. Askatu S-bend barraren goiko aldea finkatzen duen torlojua eta azkoa 6 mm-ko Allen giltza eta 17 mm-ko giltza irekia erabiliz.


    Elementua Deskribapena Kopurua
    1 Azkoa 1
    2 Torlojua 1
    3 S-bend barra 1
  19. Instalatu torlojua eta garbigailua S-bend barra oinplakara finkatuz 6 mm-ko Allen giltza erabiliz. Estutu 180 kgf / cm-ra.


    Elementua Deskribapena Kopurua
    1 S-bend barra 1
    2 Garbigailua 1
    3 Torlojua 1
  20. Estutu S-bend barraren goiko aldea finkatzen duen torlojua eta azkoa 6 mm-ko Allen giltza eta 17 mm-ko giltza irekia erabiliz. Estutu 180 kgf / cm-ra.
