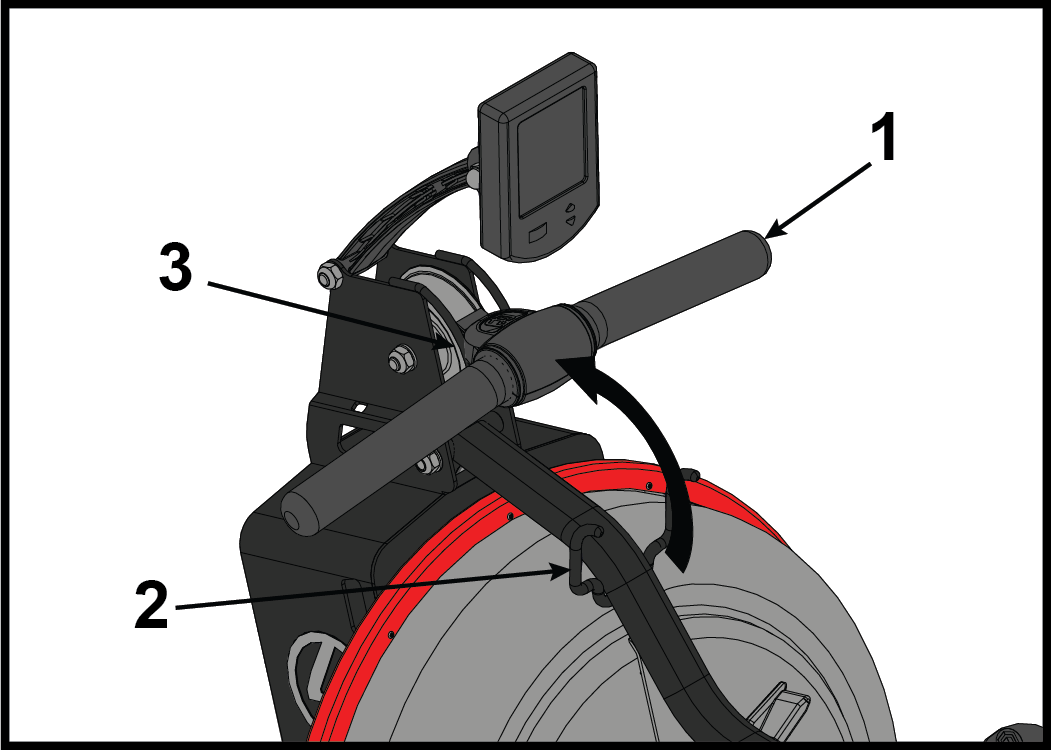

Siirrä rivikahva S-mutkatangosta kohtaan, jossa se lepää lähellä yläpuolista
hihnapyörää.
Tuote Kuvaus Määrä 1 Kahva 1 2 S-mutkakahva 1 3 Yläpuolinen hihnapyörä 1 -

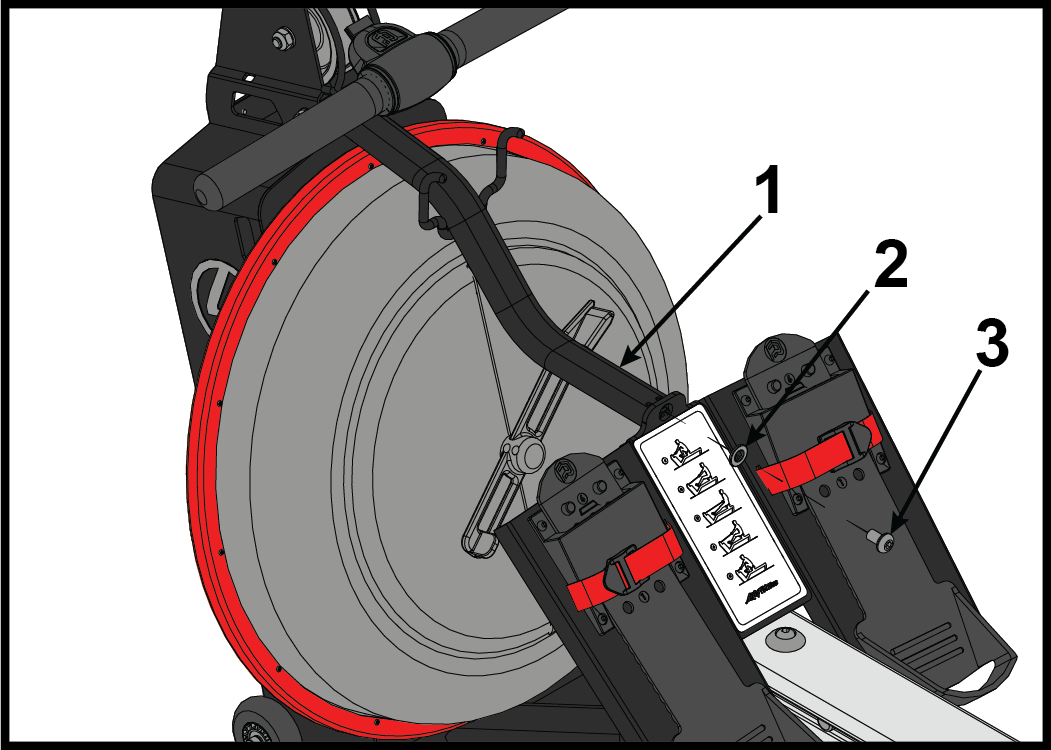

Poista pultti ja aluslevy, jotka kiinnittävät S-mutkatangon jalkalevyyn, käyttäen 6 mm:n kuusiokoloavainta.
Tuote Kuvaus Määrä 1 S-mutkatanko 1 2 Aluslevy 1 3 Pultti 1 -

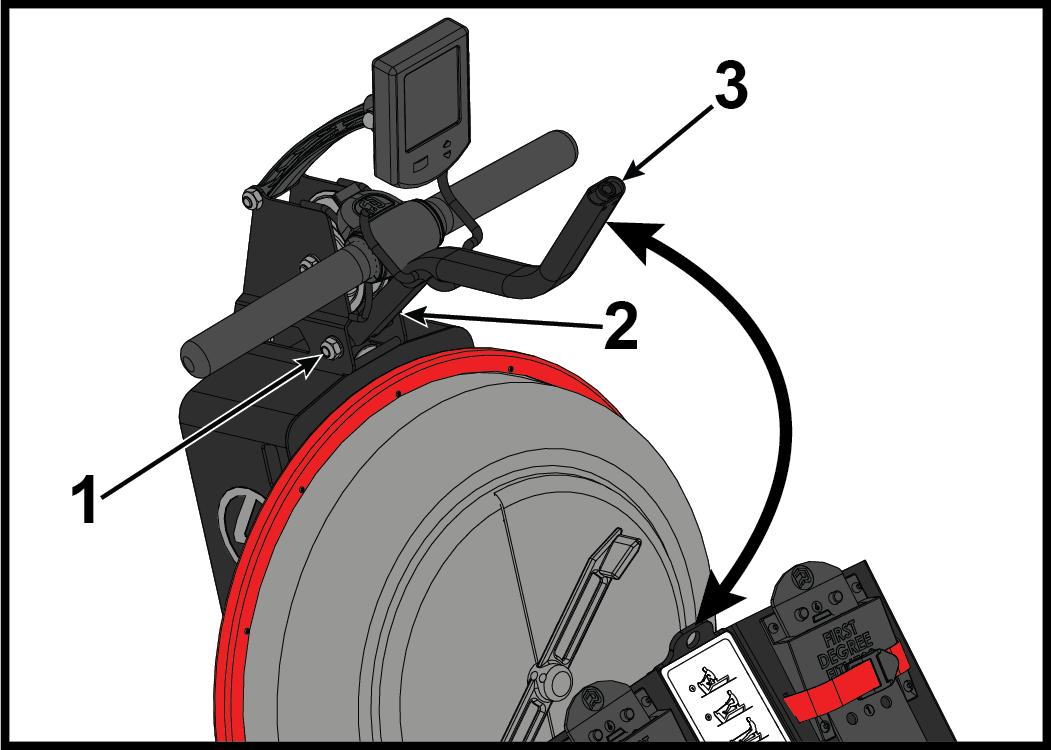

Löysää S-mutkatangon yläosan kiinnittävää pulttia ja mutteria 6 mm kuusiokoloavaimella ja 17 mm kiintoavaimella.
Kohta Kuvaus Määrä 1 Mutteri 1 2 Pultti 1 3 S-mutkatanko 1 -

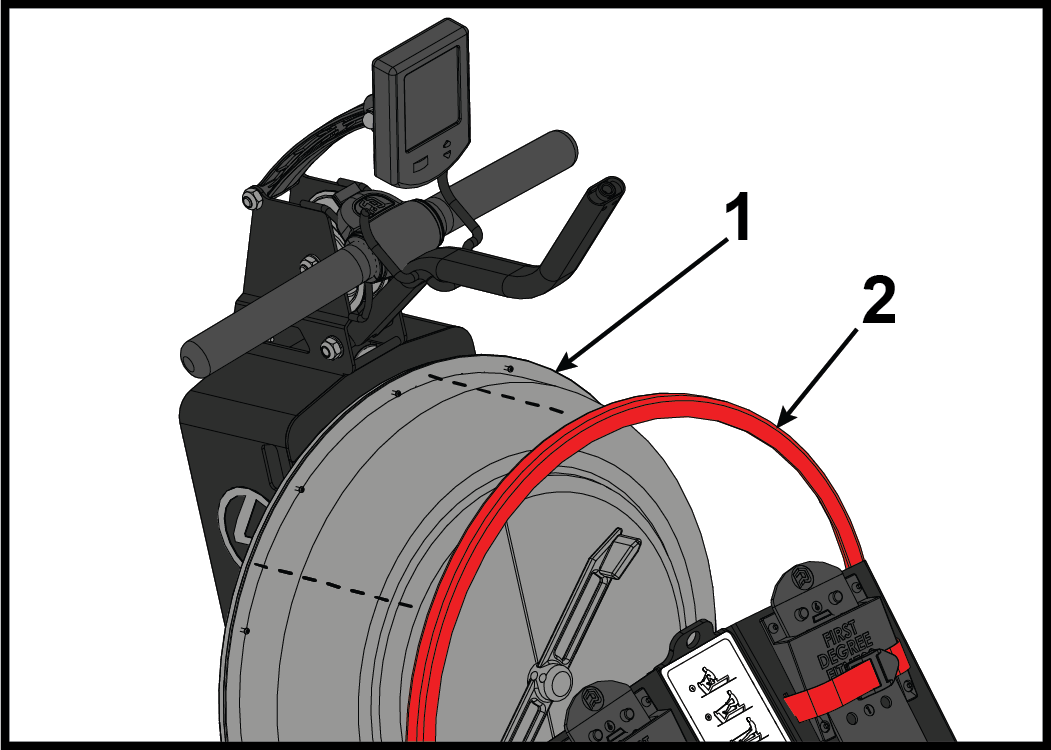

Poista punainen ulkoinen suojarengas säiliöstä käsin.
Kohta Kuvaus Määrä 1 Säiliö 1 2 Punainen ulkoinen suojarengas 1 -

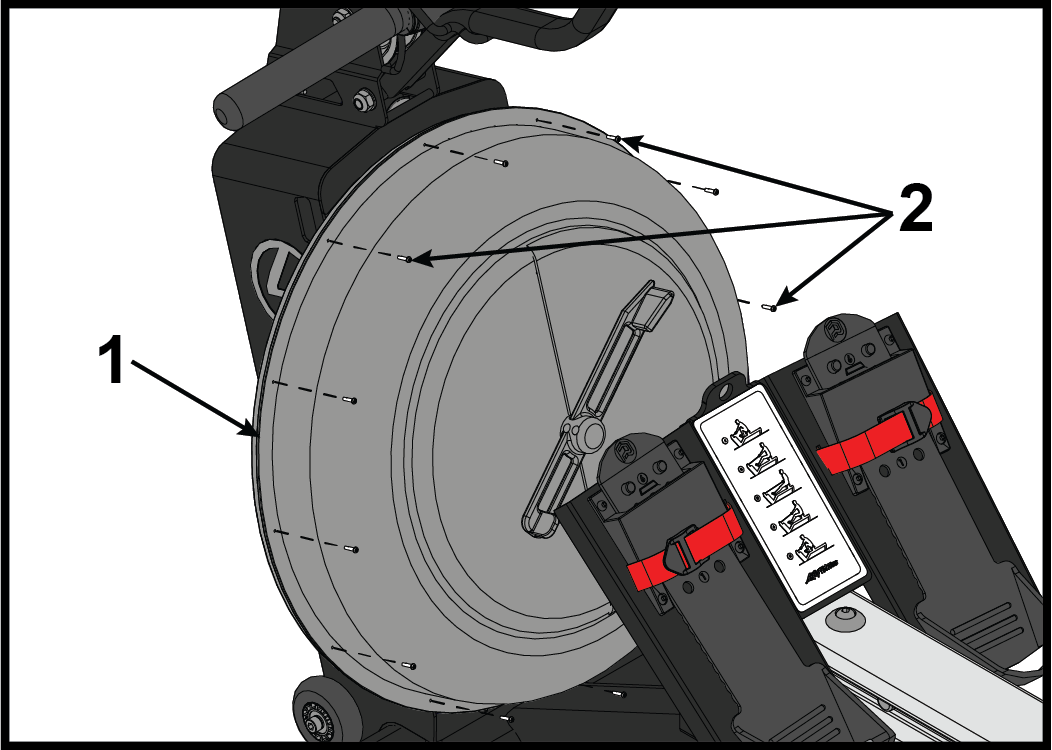

Poista kaksitoista vesitankin pulttia ristipääruuvimeisselillä.
Tuote Kuvaus Määrä 1 Tankki 1 2 Pultit 12 -

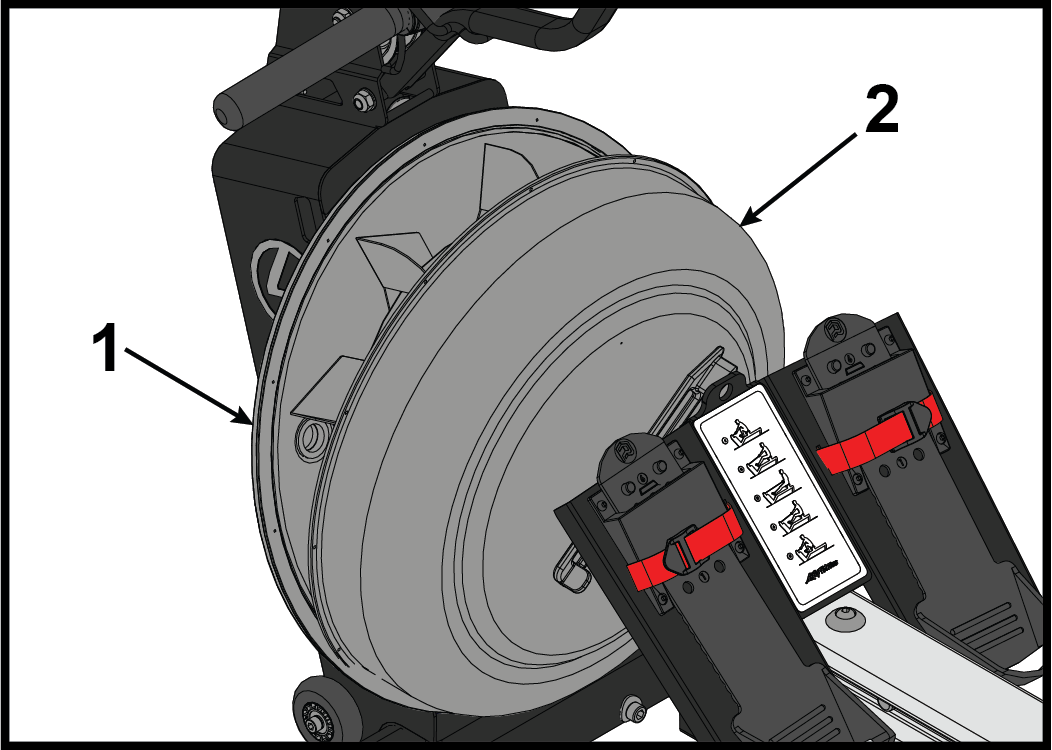

Poista tankin kansi vääntämällä se irti tankin takaa talttapääruuvimeisselillä. Aseta
suojakankaalle naarmujen välttämiseksi.
Varoitus: Irrota tankin kansi varovasti, älä vahingoita talttapääruuvimeisselillä.
Tuote Kuvaus Määrä 1 Tankin takaosa 1 2 Tankin kansi 1 -

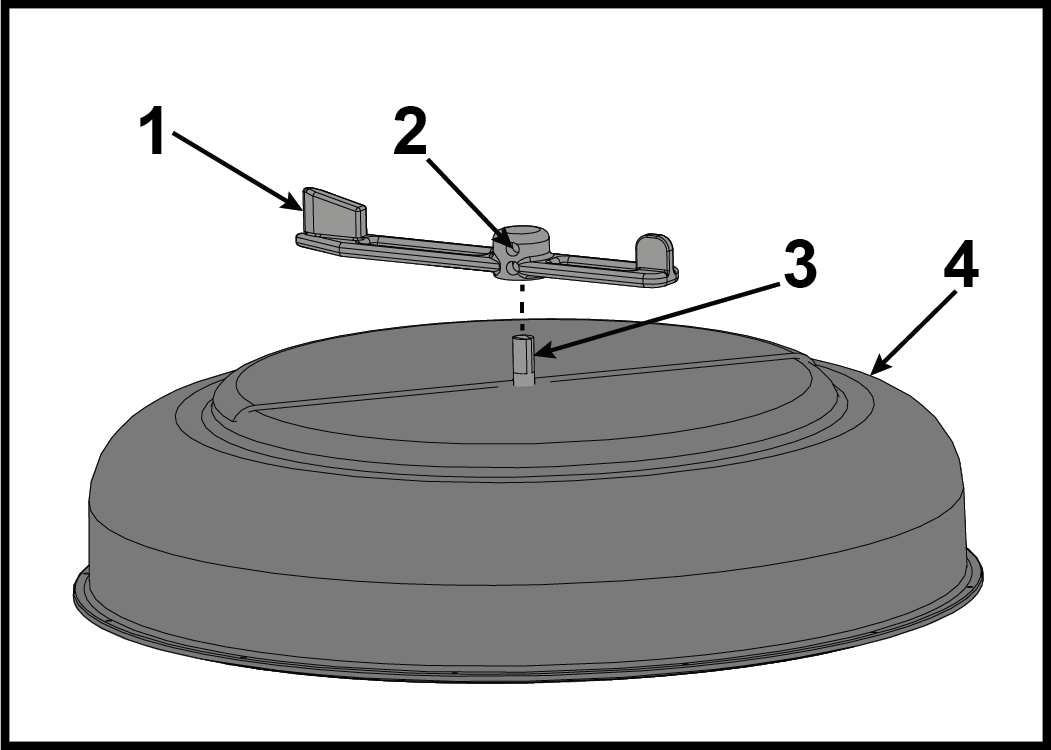

Löysää säätökahvan kiinnitysruuvit 4 mm kuusiokoloavaimella ja irrota säätökahva
taustalevyn akselista.
Kohta Kuvaus Määrä 1 Säätökahva 1 2 Kiinnitysruuvi 2 3 Taustalevyn akseli 1 4 Säiliön kansi 1 -

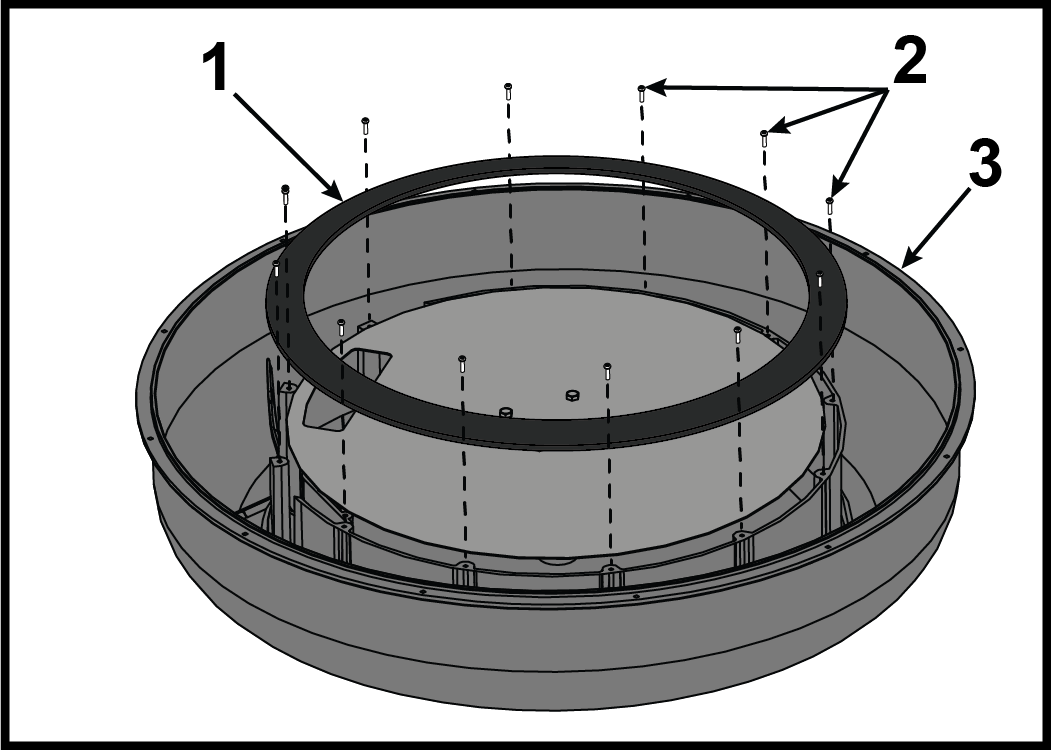

Poista kaksitoista pulttia, jotka kiinnittävät säiliörenkaan säiliön kanteen, käyttämällä Phillips-ruuvimeisseliä.
Kohta Kuvaus Määrä 1 Säiliörengas 1 2 Pultti 12 3 Säiliön kansi 1 -

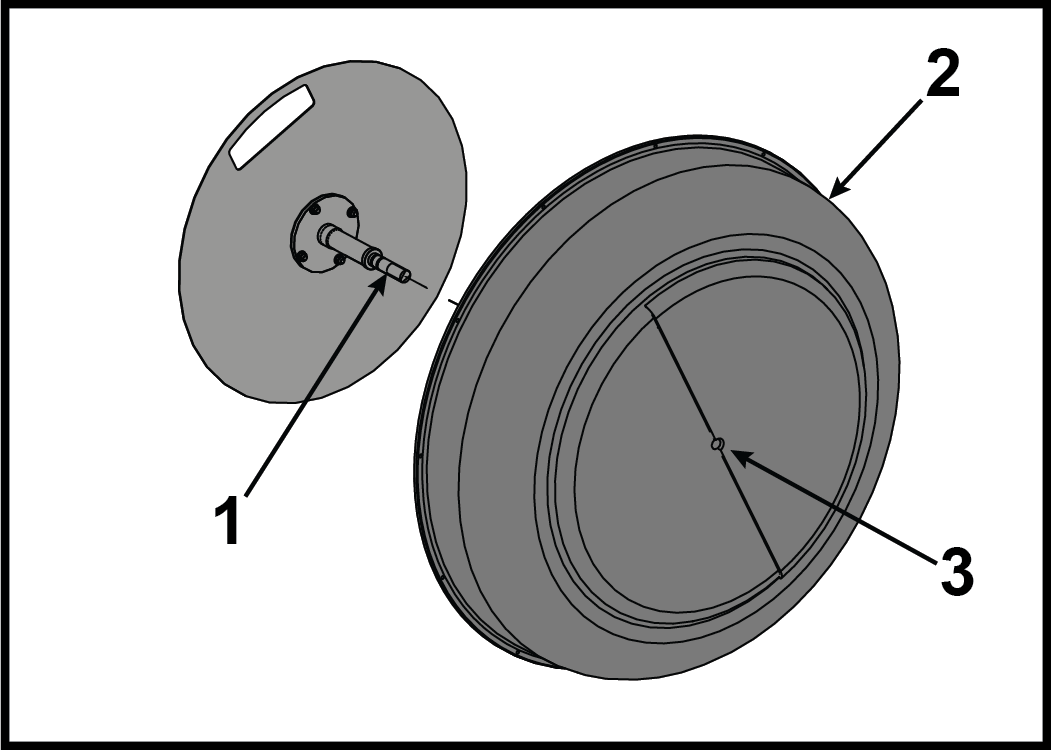

Aseta vesisäiliön kansi sivulle ja poista takalevy napauttamalla akselia ulos
kumivasaralla.
Kohta Kuvaus Määrä 1 Takalevyn akseli 1 2 Säiliön kansi 1 3 Napauta tästä kumivasaralla 1 -

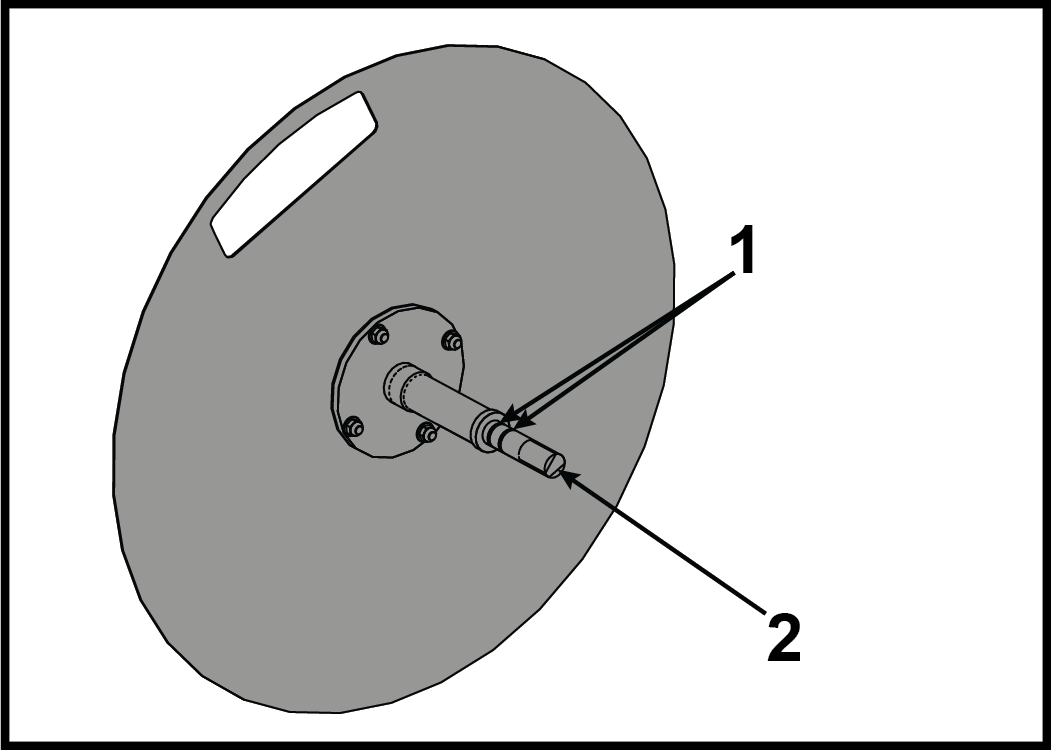

Poista ja hävitä molemmat O-renkaat takalevyn akselista.
Kohta Kuvaus Määrä 1 O-rengas 2 2 Takalevyn akseli 1
