Puhdista tukilevyn akseli puhtaalla liinalla.

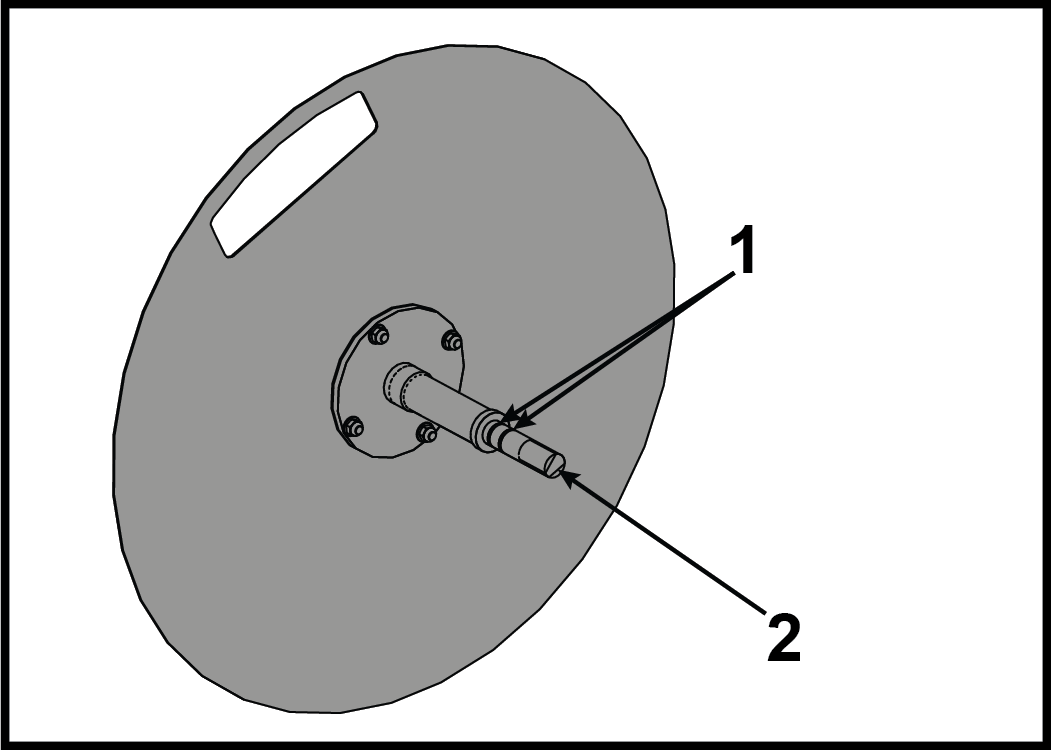

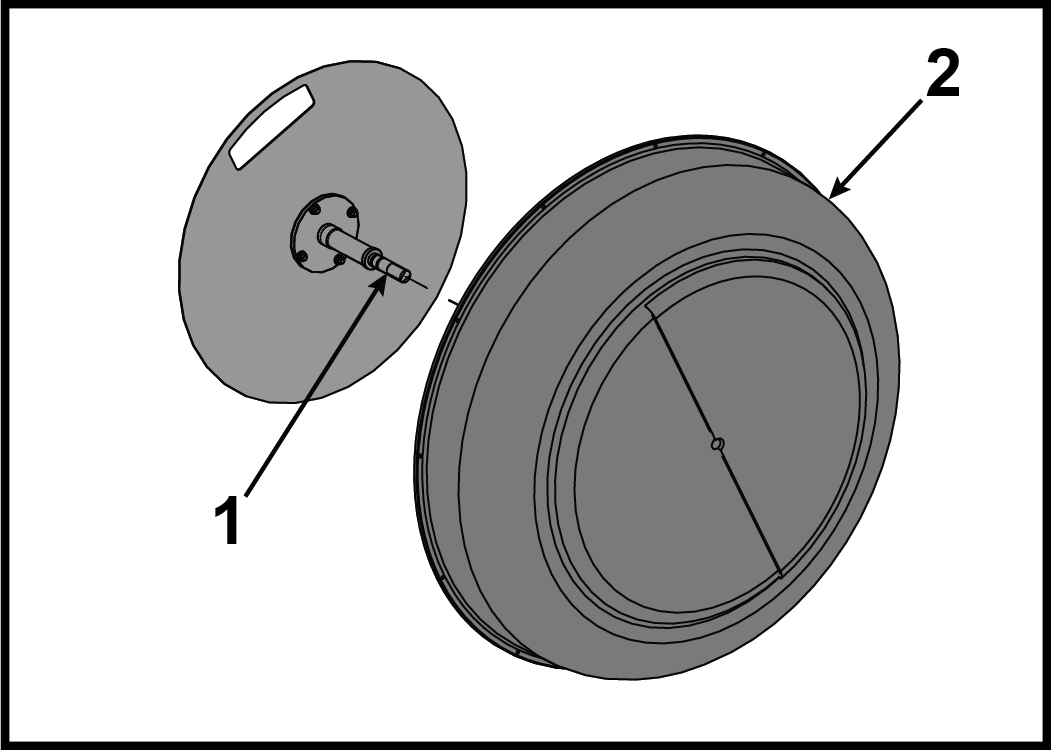

Tuote Kuvaus Määrä 1 O-rengas 2 2 Tukilevyn akseli 1 - Asenna kaksi O-rengasta tukilevyn akselille.
- Levitä silikonia säiliön kiinnitysreiän sisäpuolelle silikonisiveltimellä.
-
Asenna tukilevyn akseli säiliön kanteen.
Tuote Kuvaus Määrä 1 Tukilevyn akseli 1 2 Säiliön kansi 1 -

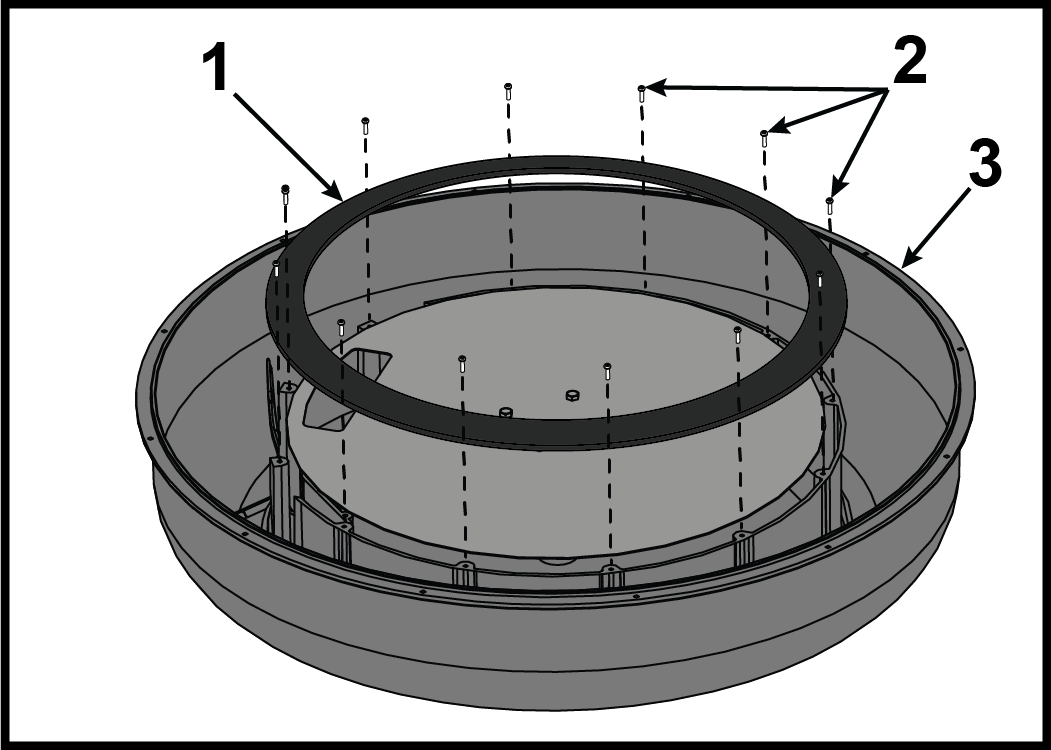

Asenna kaksitoista pulttia, jotka kiinnittävät säiliörenkaan, käyttäen ristipääruuvimeisseliä, mutta älä kiristä täysin.
Kohta Kuvaus Määrä 1 Säiliörengas 1 2 Pultti 12 3 Säiliön kansi 1 - Kiristä pultit täysin. Kiristysmomentti 10 kgf / cm.
-

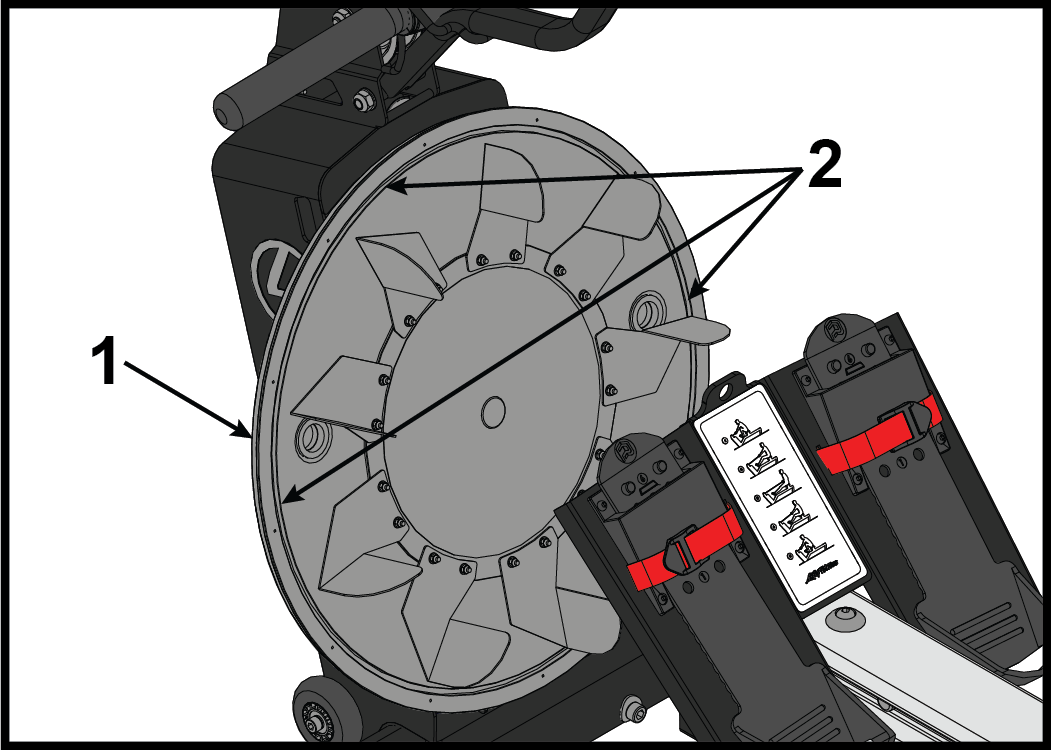

Poista ja hävitä säiliön tiiviste.

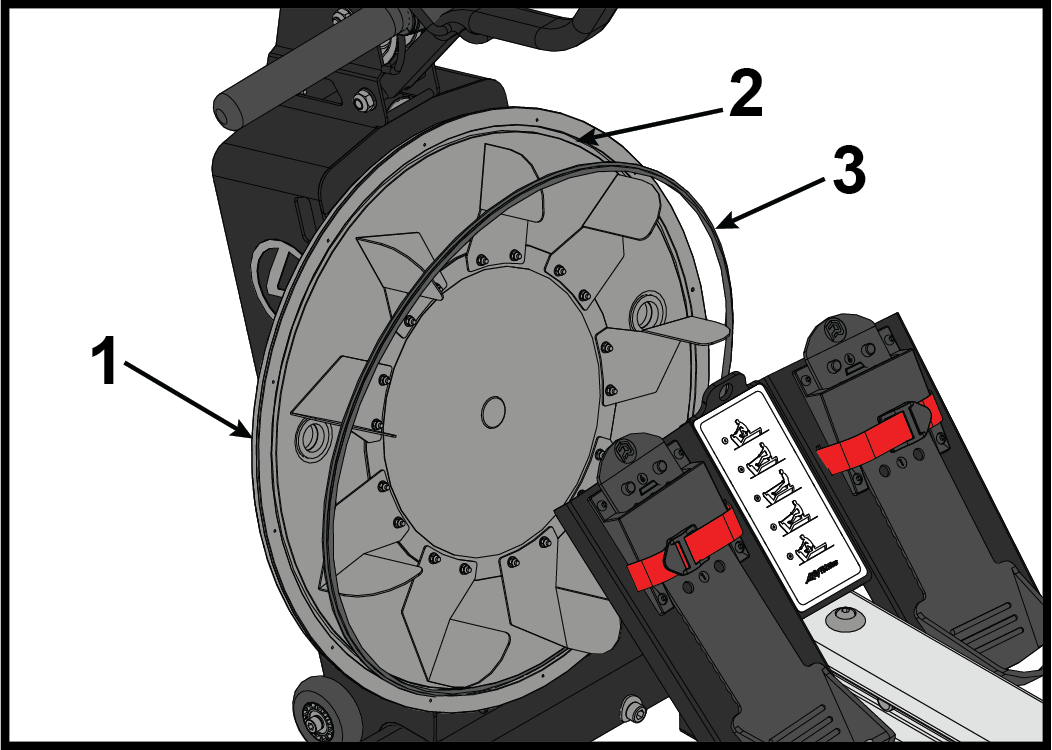

Kohta Kuvaus Määrä 1 Säiliön takaosa 1 2 Säiliön tiivistekanava 1 3 Säiliön tiiviste 1 -
Levitä silikonia säiliön tiivistekanavaan pienellä harjalla.
Tuote Kuvaus Määrä 1 Säiliön takaosa 1 2 Säiliön tiivistekanava 1 -

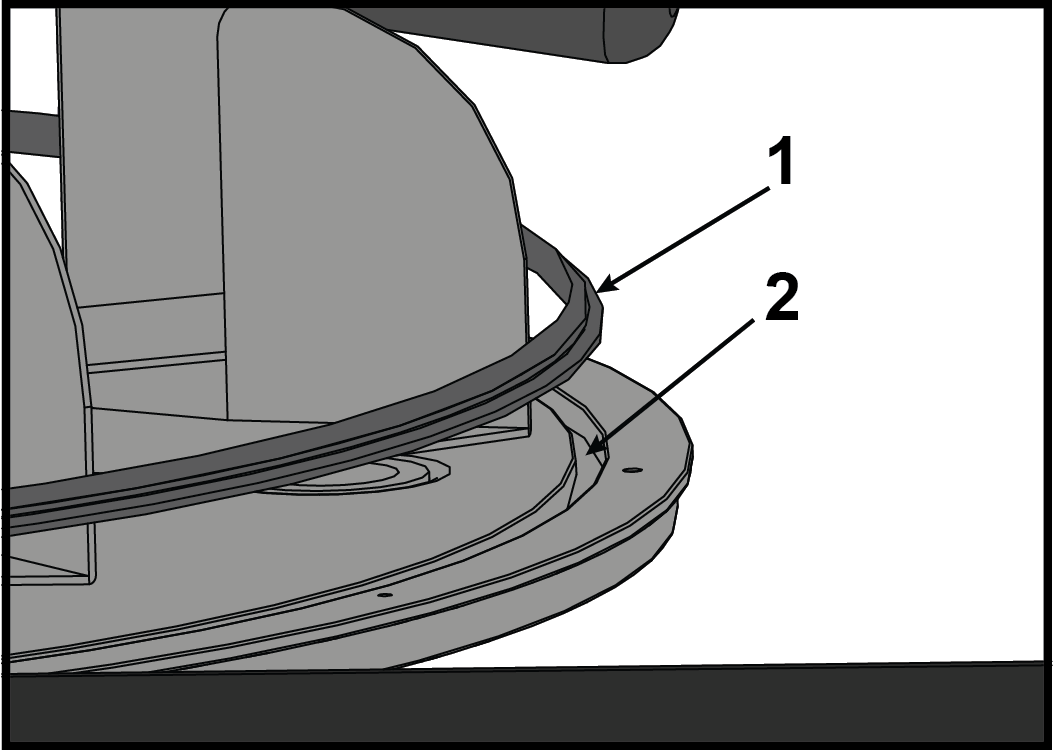

Asenna säiliön tiiviste säiliön tiivistekanavaan litteä puoli säiliön sisäpuolelle päin.
Tuote Kuvaus Määrä 1 Säiliön tiiviste 1 2 Säiliön tiivistekanava 1 -

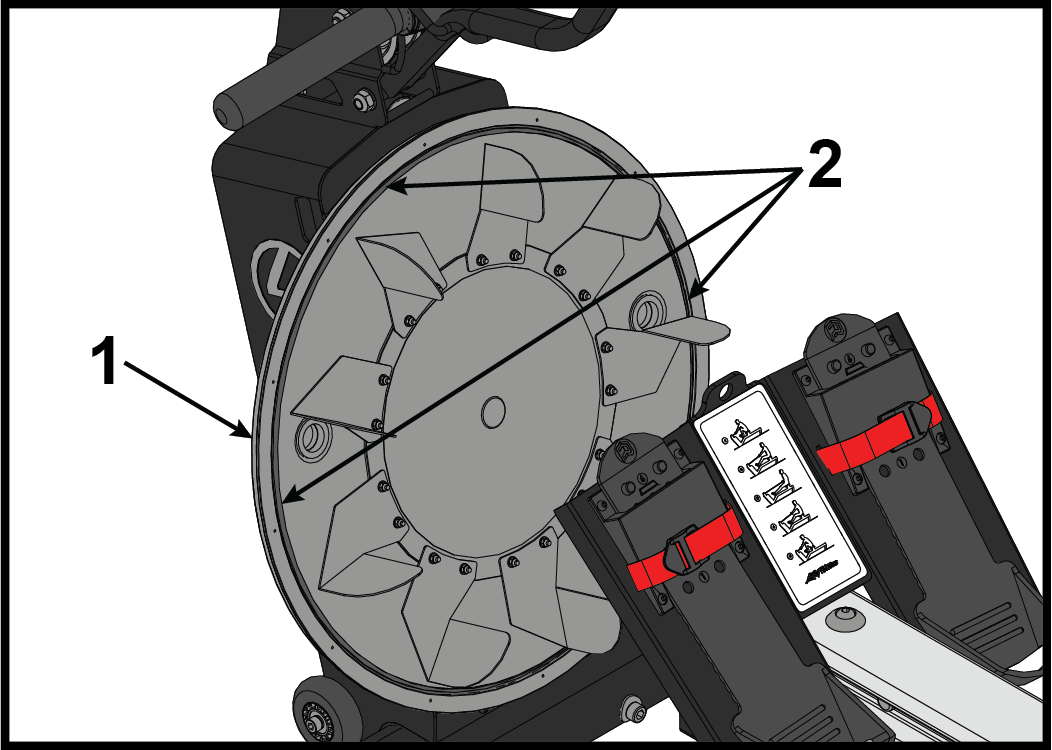

Levitä lisää silikonia säiliön tiivisteen yläosaan pienellä harjalla.
Tuote Kuvaus Määrä 1 Säiliön takaosa 1 2 Levitä silikonia tähän 1 -

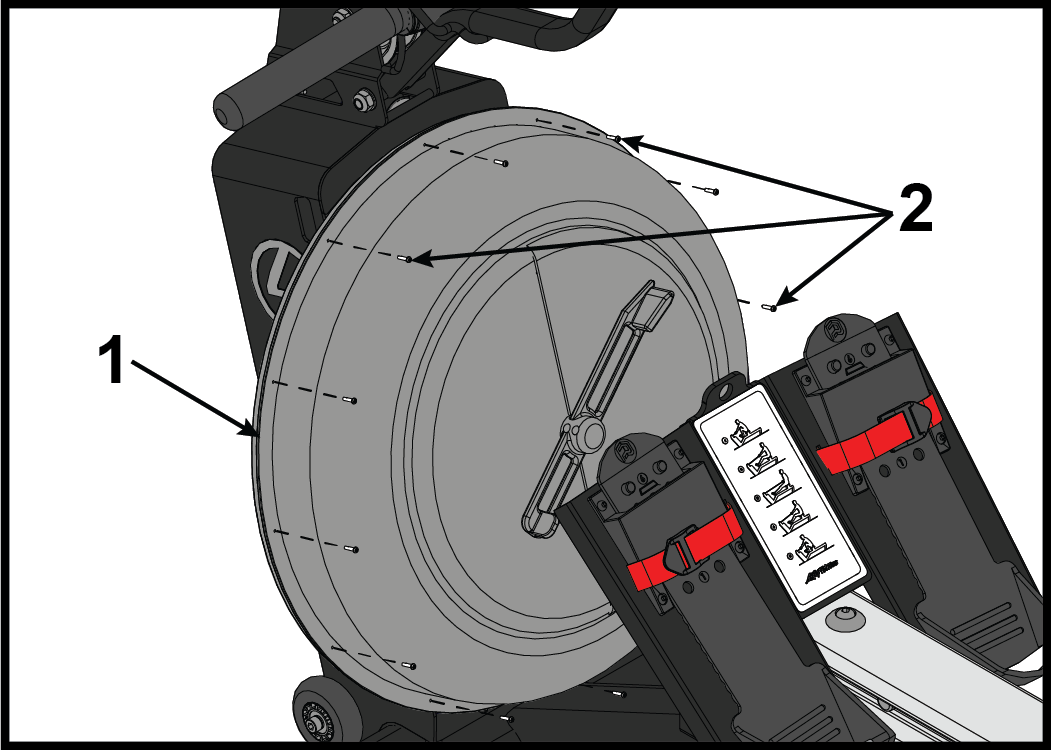

Aseta yksi pultti vesitankin kannen yläosaan ja yksi alaosaan.
Huom: Kohdista vesitankin kansi logojen ja tarrojen kanssa vaakasuoraan.
Tuote Kuvaus Määrä 1 Säiliö 1 2 Pultit 12 - Kohdista molemmat pultit ja asenna vesitankin kansi alustaan.
- Kiristä pultit osittain ristipääruuvimeisselillä.
- Asenna kymmenen muuta pulttia ja kiristä pultit osittain ristipääruuvimeisselillä.
- Kiristä kaikki kaksitoista pulttia kokonaan. Kiristä momenttiin 8 kgf / cm.
-

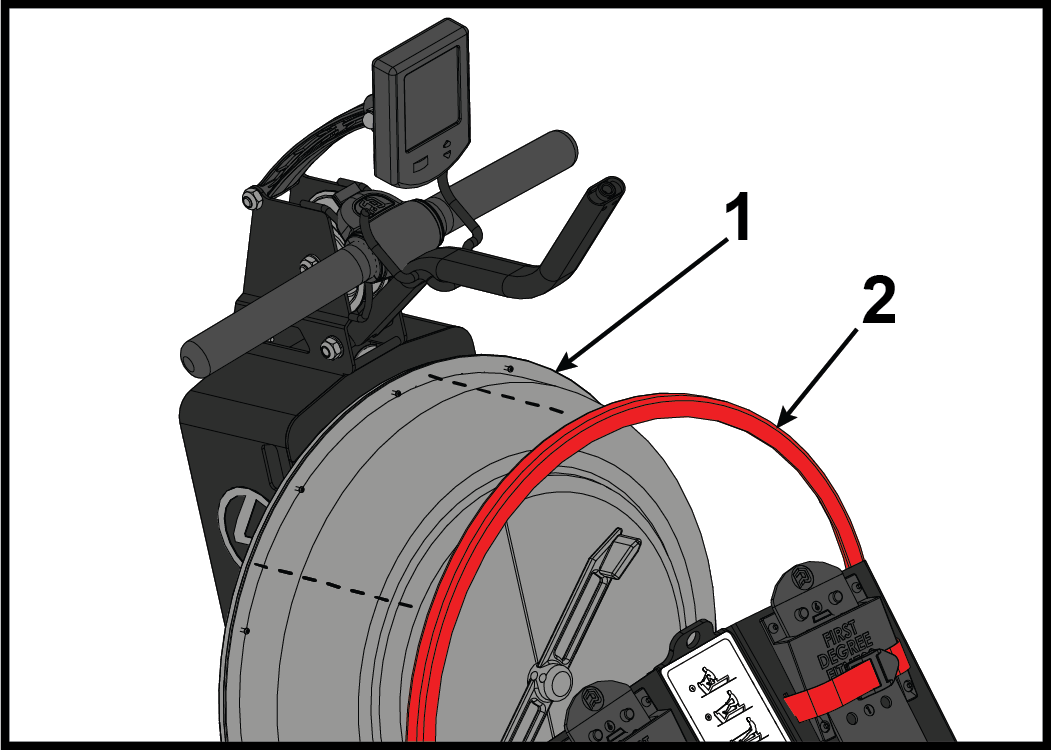

Asenna punainen ulkoinen suojarengas käsin.
Tuote Kuvaus Määrä 1 Säiliö 1 2 Punainen ulkoinen suojarengas 1 -

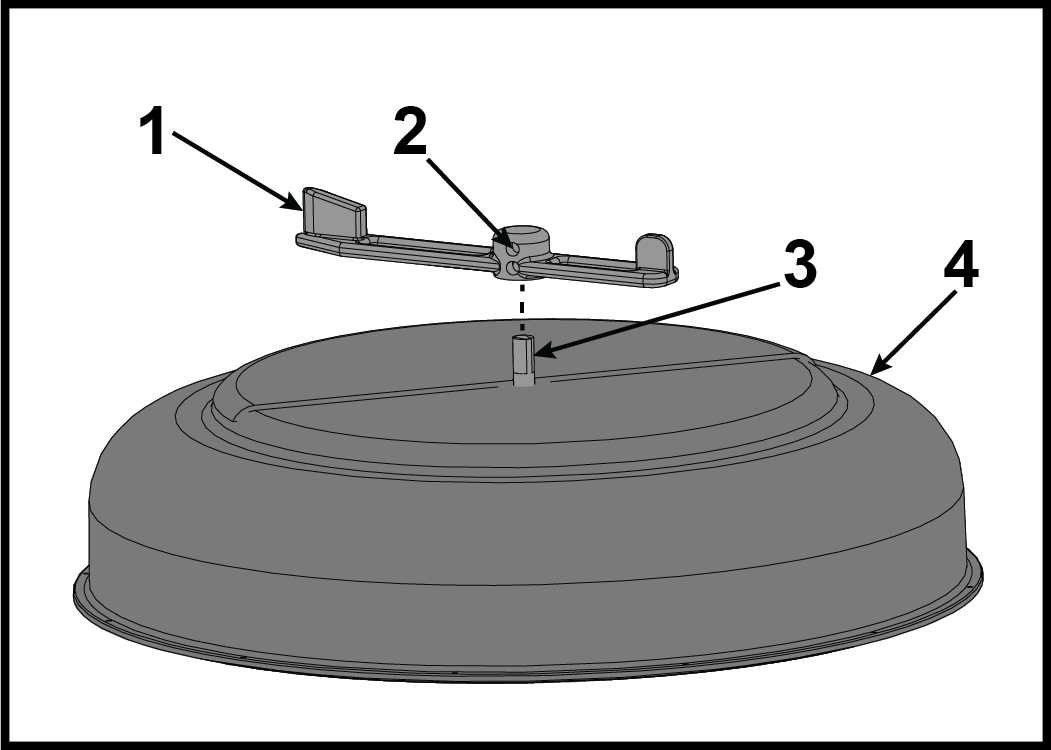

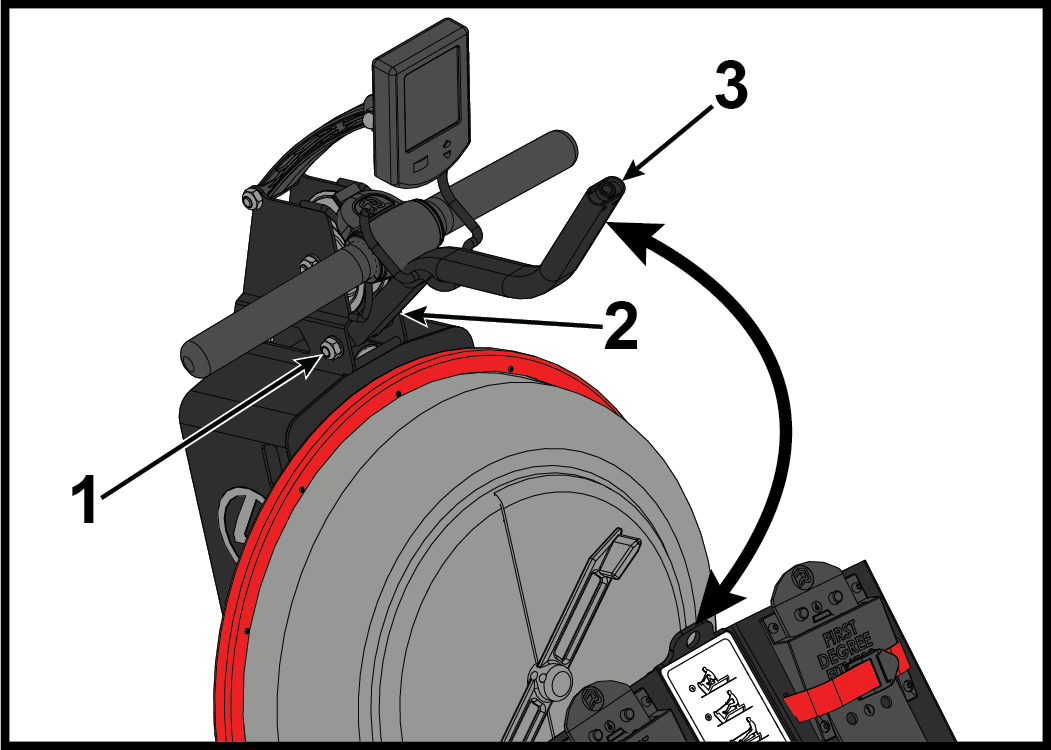

Asenna säätökahvan kiinnitysruuvit ja kiristä 4 mm kuusiokoloavaimella. Testaa
säätökahvan pyöriminen sujuvuuden varmistamiseksi.
Tuote Kuvaus Määrä 1 Säätökahva 1 2 Kiinnitysruuvi 2 3 Takalevyn akseli 1 4 Säiliön kansi 1 -

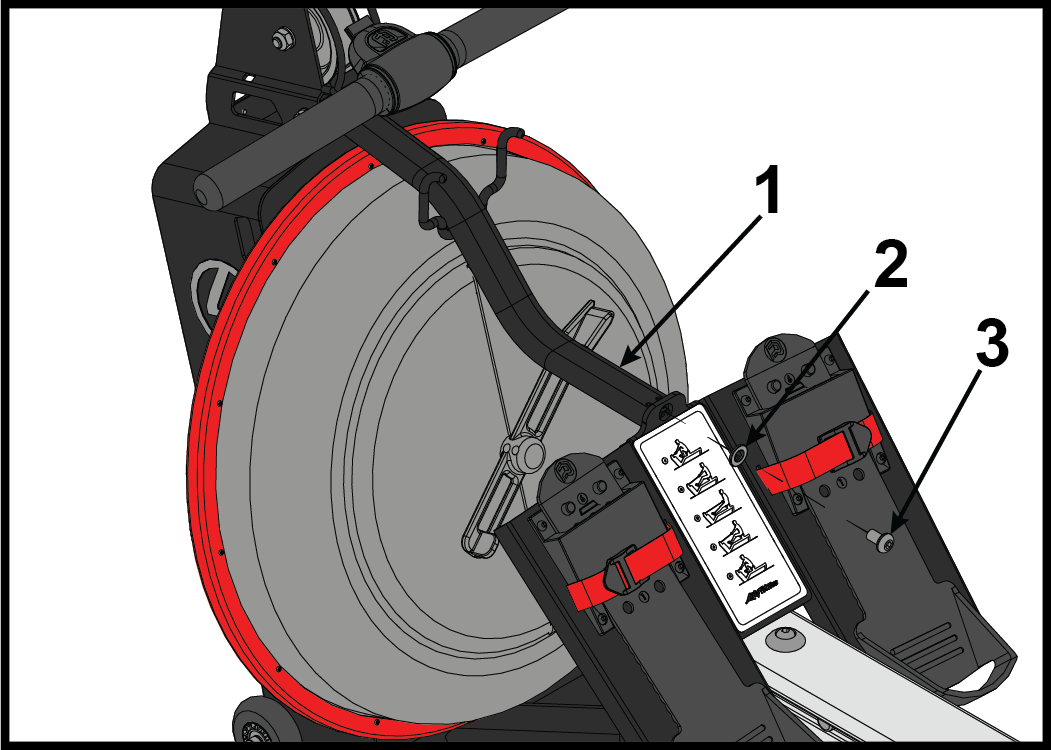

Löysää S-mutkatangon yläosan kiinnittävää pulttia ja mutteria 6 mm kuusiokoloavaimella ja 17 mm kiintoavaimella.
Tuote Kuvaus Määrä 1 Mutteri 1 2 Pultti 1 3 S-mutkatanko 1 -
Asenna pultti ja aluslevy kiinnittäen S-mutkatanko jalkalevyyn 6 mm kuusiokoloavaimella. Kiristä momenttiin 180 kgf / cm.
Tuote Kuvaus Määrä 1 S-mutkatanko 1 2 Aluslevy 1 3 Pultti 1 - Kiristä S-mutkatangon yläosan pultti ja mutteri 6 mm kuusiokoloavaimella ja 17 mm kiintoavaimella. Kiristysmomentti 180 kgf / cm.
-
