Table des matières

• Assemblage du support de dispositif
• Installation du support de dispositif
• Démontage de l'Axiom
• Installation de l'unité principale, carte réfléchissante
• Installation du Puck
• Réassemblage de l'Axiom



Composants du kit

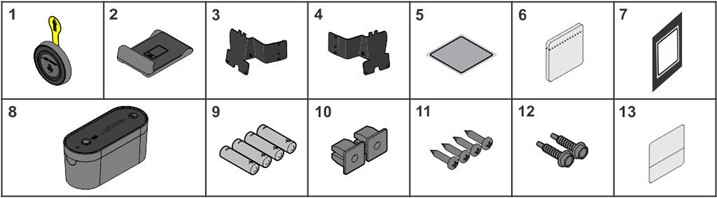

Composants du kit de support de dispositif Insignia et Axiom



Article	Description	Qté.
1	Puck (Voir l'article sur l'installation du Puck)	1
2	Étagère du support de dispositif	1
3	Support gauche	1
4	Support droit	1
5	Ruban réfléchissant (Voir l'article sur l'installation de l'unité principale et de la carte réfléchissante)	1
6	Lingettes alcoolisées (paquet de 3)	1
7	Couvercle du compteur de répétitions	1
8	Unité principale (Voir l'article sur l'installation de l'unité principale et de la carte réfléchissante)	1
9	Pile AA	4
10	Passe-câble	2
11	Vis PHL PAN 8 X 3/4	4
12	Vis autotaraudeuse 8-18 X 3/4	2
13	Étiquette de série	1



Assemblage du support de dispositif

Emplacements des supports de dispositif Axiom







Modèle Axiom	Description	Position du support de dispositif : Bleu
OP-AB	Abdominaux	Gauche
OP-ABBA	Abdominaux/Extension du dos	Gauche
OP-BC	Flexion des biceps	Extérieur gauche (voir illustration)
OP-BT	Flexion des biceps/Extension des triceps	Extérieur gauche (voir illustration)
OP-CP	Développé couché	Gauche
OP-FLY	Écarté	Extérieur gauche (voir illustration)
OP-HAA	Abduction-Adduction de la hanche	Gauche
OP-LC	Flexion des jambes	Gauche
OP-LCE	Flexion/Extension des jambes	Gauche
OP-LE	Extension des jambes	Gauche
OP-LP	Presse à jambes	Gauche
OP-LR	Tirage/Rowing	Extérieur gauche (voir illustration)
OP-MP	Multi-Press	Gauche
OP-PD	Tirage vertical	Droite
OP-RW	Rowing	Droite
SS-SLCE	Flexion/Extension des jambes assis	Gauche
OP-SP	Développé épaules	Gauche
OP-TE	Extension des triceps	Extérieur gauche (voir illustration)

1. Sélectionnez le support, gauche ou droit, nécessaire pour l'unité sur laquelle le support de dispositif est installé ; jetez le support inutilisé. REMARQUE : Recherchez les découpes 'L' (gauche) et 'R' (droite) sur les supports.

Article	Description	Qté.
1	Support gauche	1
2	Support droit	1

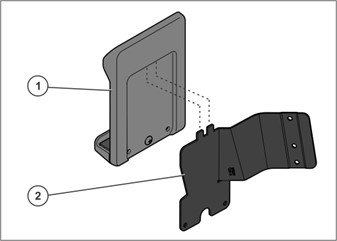

2. Insérez les languettes du support à l'arrière de l'étagère du support de dispositif.

Article	Description	Qté.
1	Étagère du support de dispositif	1
2	Support (droit)	1



3. Insérez les vis PHL PAN 8 X 3/4 et serrez-les à 16-20 in-lbs (1,8-2,2 Nm).

Article	Description	Qté.
1	Support de dispositif	1
2	Vis PHL PAN 8 X 3/4	2





Installation du support de dispositif Axiom



Emplacements de montage du support de dispositif

Il existe deux méthodes de montage pour le support de dispositif : intérieur et extérieur.



Montage intérieur

Le support de dispositif se monte à l'intérieur de la tour.



Il existe deux variantes du montage extérieur : supérieur et inférieur.

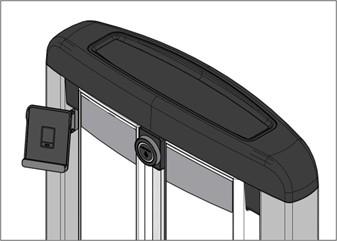

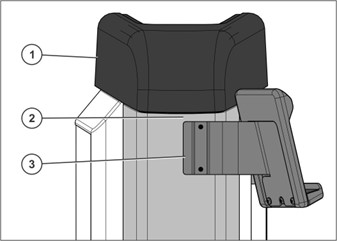

Montage extérieur : supérieur (OP-BC, OP-BT, OP-TE)

Le support de dispositif se monte à l'extérieur de la tour.

Article	Description	Qté.
1	Capuchon de tour	1
2	Structure de la tour	1
3	Support de dispositif	1

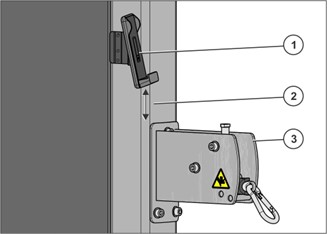

Montage extérieur : inférieur (OP-FLY, OP-LR).

Se monte sur la structure de la tour, à côté du carénage arrière, à 3,5 pouces (8,99 cm) au-dessus du support de poulie.

Article	Description	Qté.
1	Support de dispositif	1
2	Structure de la tour	1
3	Support de poulie	1





Démontage de l'Axiom

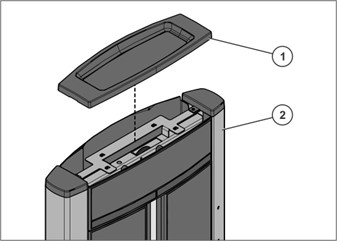

1. Soulevez et retirez le plateau supérieur de la tour.

Article	Description	Qté.
1	Plateau supérieur	1
2	Tour	1

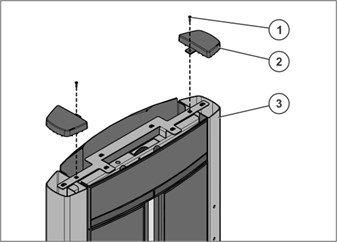

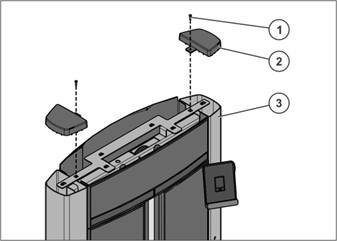

2. Desserrer et retirer les vis et les capuchons de tube de la tour.

Article	Description	Qté.
1	Vis PHL PAN 8 X 3/4	2
2	Capuchon de tube	2
3	Tour	1

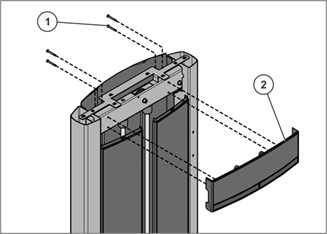

3. Desserrer et retirer les vis M6 X 50mm HCS et le capuchon avant.

Article	Description	Qté.
1	Vis M6 X 50mm HCS	4
2	Capuchon avant	1

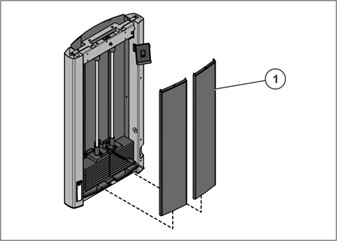

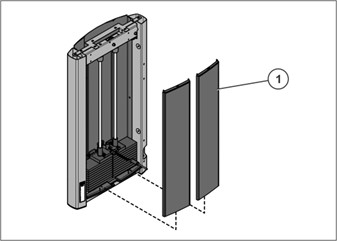

4. Soulevez et retirez soigneusement les carénages avant, si équipés.

Article	Description	Qté.
1	Carénage avant	2

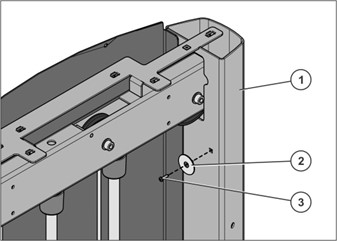

5. Desserrer et retirer la vis PHL PAN 8 X 3/4 et l'œillet de retenue du carénage de la tour.

Article	Description	Qté.
1	Tour	1
2	Œillet de retenue du carénage	1
3	Vis PHL PAN 8 X 3/4	1

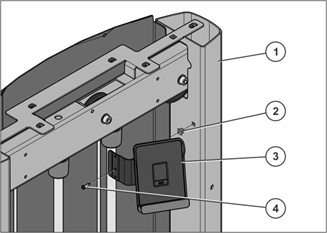

6. Insérez un œillet dans le trou carré existant de la tour et insérez une vis PHL PAN 8 X 3/4 dans le trou central du support de dispositif. Serrez à 16-20 in-lbs (1,8-2,2 Nm).

Article	Description	Qté.
1	Tour	1
2	Passe-fil	1
3	Support de dispositif	1
4	Vis PHL PAN 8 X 3/4	1

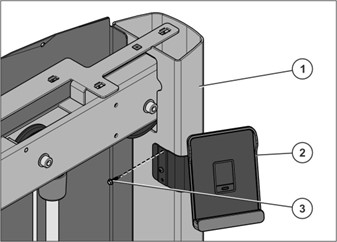

7. Assurez-vous que le support de dispositif est d'aplomb et fixez le trou supérieur du support de dispositif à la tour avec la vis autotaraudeuse 8-18 X 3/4. Ne serrez pas trop. Serrez à 16-20 in-lbs (1,8-2,2 Nm).

Article	Description	Qté.
1	Tour	1
2	Support de dispositif	1
3	Vis autotaraudeuse 8-18 X 3/4	1



Installation du support de dispositif terminée



Installer l'unité principale



L'unité principale est utilisée avec un capteur sur les machines de gym, qui sont équipées d'une pile de poids. L'unité principale est montée sur la plaque supérieure de la pile de poids, avec une ligne de vue dégagée vers un autocollant réfléchissant qui est fixé sur une surface plane au-dessus de l'unité principale. L'autocollant réfléchissant est obligatoire et doit être fixé sur une zone appropriée à l'intérieur de la machine avec une ligne de vue dégagée vers l'unité principale. Le capteur optique doit se déplacer avec la pile de poids en ligne droite contre l'autocollant réfléchissant. Il doit y avoir un champ de vision libre, environ +/- 10 degrés entre le capteur et l'autocollant réfléchissant. La distance maximale entre l'unité principale dans sa position la plus basse et la carte réfléchissante en haut est de 160 cm/63 pouces.



Utilisez l'application LF Assist

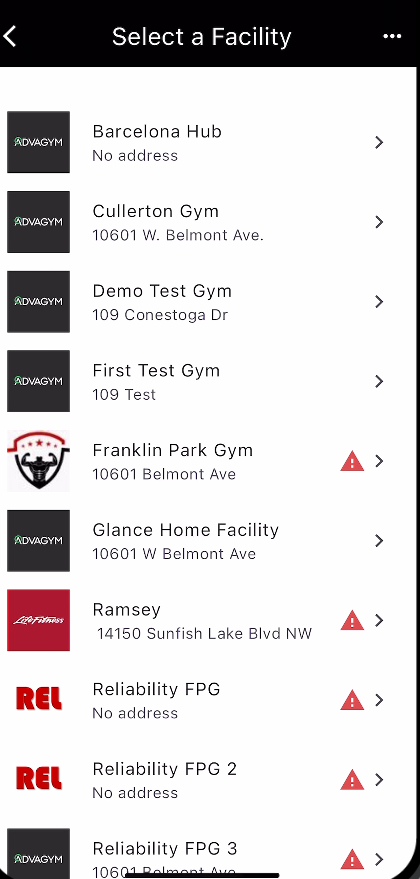

Le planificateur Life Fitness devrait vous avoir donné accès à l'installation où vous effectuez l'installation. Si vous ne voyez pas l'installation, contactez le planificateur. Ils peuvent ajouter votre compte presque en temps réel. Si vous devez actualiser la liste après des modifications, cliquez sur les 3 points en haut à droite et cliquez sur recharger les salles de sport.

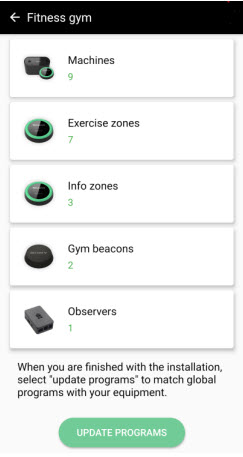

1. Appuyez sur l'onglet des machines dans l'aperçu du site.

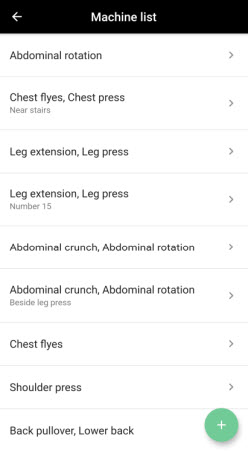

2. Appuyez sur le bouton “+” dans l'aperçu des machines.

3. Ouvrez l'unité principale en appuyant sur le dessus et en le poussant légèrement vers le bas (libérant le mécanisme de verrouillage), puis faites-le glisser vers l'avant (dans le sens de la longueur). Retirez le dessus et soulevez-le du boîtier. L'étiquette blanche est située à côté du bloc de batteries sur un côté. Remarque : installez une batterie provenant de l'emballage,  Vous devez installer correctement les quatre batteries pour que l'unité fonctionne.

4. Retirez le dessus et soulevez-le du boîtier. Installez les piles AA en vous assurant que les 4 piles sont correctement placées. (L'unité principale est en mode veille lorsqu'elle est immobile. Secouer l'unité principale la réveillera. Lorsque l'unité est réveillée, une lumière LED verte clignotera toutes les 3 secondes, émettant son adresse MAC. Après 3 secondes d'inactivité, elle retournera en mode veille.)

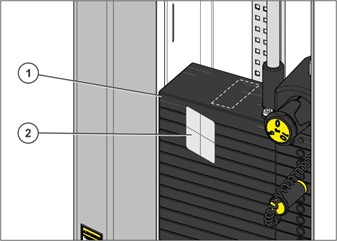

5. Nettoyez le dessus de la pile de poids avec une lingette alcoolisée. Assurez-vous d'attendre quelques minutes pour que l'alcool isopropylique sèche complètement. Assurez-vous de placer l'unité principale sur la plaque supérieure. Selon le type de pile, elle pourrait être placée à différents endroits. L'équipe d'ingénierie de Life Fitness a vérifié que l'unité principale s'adaptera à la plaque supérieure des gammes de produits prises en charge. La surface de la pile de poids doit être soigneusement nettoyée avec un chiffon doux et de l'alcool isopropylique (également appelé isopropyl, isopropanol ou 2-propanol) avec une concentration supérieure à 95 %, avant de monter l'unité principale sur la surface.



Article	Description	Qté.
1	Pile de poids	1
2	Lingette alcoolisée	1

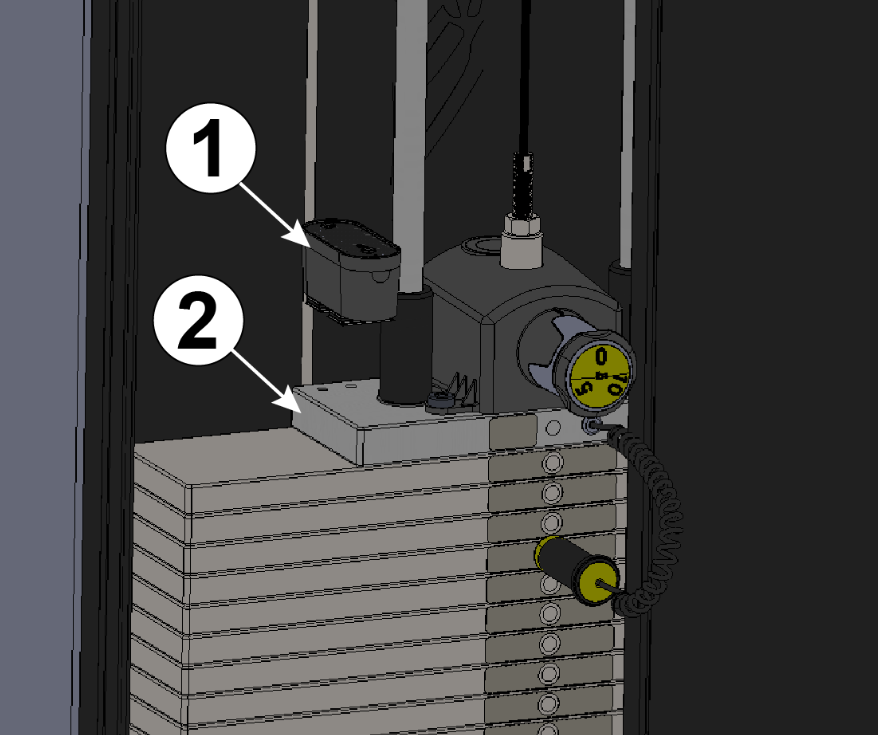

6. Retirez le film protecteur de l'unité principale, installez l'unité principale de manière à ce que la porte de la batterie/le couvercle supérieur s'ouvre vers la goupille de traction - appuyez et fixez-la à la pile de poids, directement en dessous de la carte réfléchissante. L'unité principale est livrée avec un couvercle en plastique de protection qui doit être retiré après l'installation. La fenêtre du capteur doit être propre et sans poussière. Elle peut être nettoyée avec un chiffon doux si elle est sale. Remarque : Bien que l'unité soit préchargée avec du ruban Velcro, nous recommandons de remplacer les batteries sans retirer l'unité principale de la plaque supérieure et de simplement ouvrir la porte de la batterie / le couvercle supérieur.



Article	Description	Qté.
1	Unité principale	1
2	Bloc de poids	1

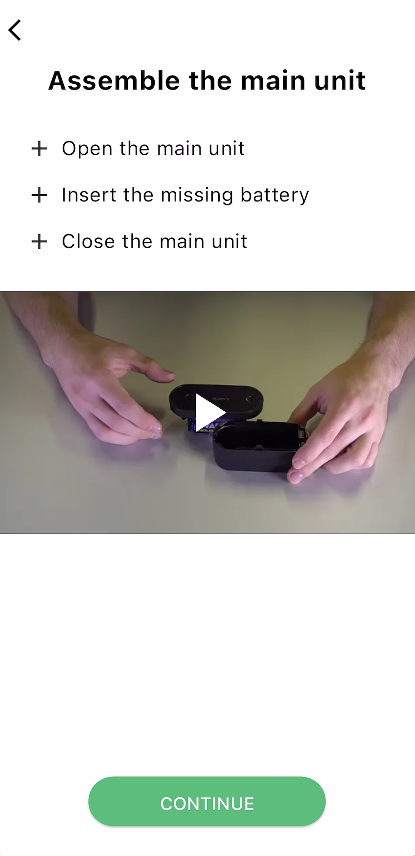

7. Confirmer l'assemblage de l'unité principale

Installation de l'unité principale terminée

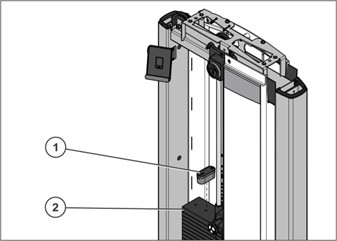

Installer la carte réfléchissante

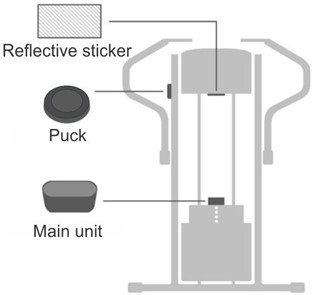

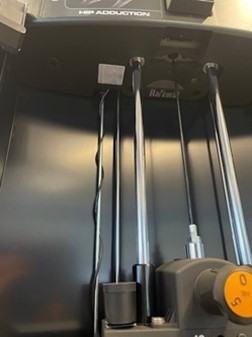

L'unité principale est montée sur la plaque supérieure du bloc de poids, avec une ligne de vue dégagée vers un autocollant réfléchissant qui est fixé sur une surface plane au-dessus de l'unité principale. L'autocollant réfléchissant doit obligatoirement être fixé sur une zone appropriée à l'intérieur de la machine avec une ligne de vue dégagée vers l'unité principale. Le capteur optique doit se déplacer avec le bloc de poids en ligne droite contre l'autocollant réfléchissant. Il doit y avoir un champ de vision libre, environ +/- 10 degrés du capteur contre l'autocollant réfléchissant. La distance maximale entre l'unité principale dans sa position la plus basse et la carte réfléchissante en haut est de 160 cm/63 pouces. L'autocollant réfléchissant fourni avec l'unité principale doit être utilisé ; aucun autre autocollant réfléchissant n'est autorisé.

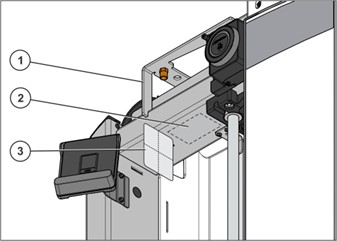

1. Nettoyez le bas du tube transversal de la tour avec une lingette alcoolisée. Assurez-vous d'attendre quelques minutes pour que l'alcool isopropylique sèche complètement. L'autocollant réfléchissant doit être monté sur une surface plane perpendiculaire à l'axe optique du capteur, comme indiqué. La surface doit être nettoyée à l'alcool isopropylique (également appelé isopropyl, isopropanol ou 2-propanol) avec une concentration supérieure à 95 % et un chiffon doux au préalable.

Article	Description	Qté.
1	Tour	1
2	Zone à nettoyer	1
3	Lingette alcoolisée	1

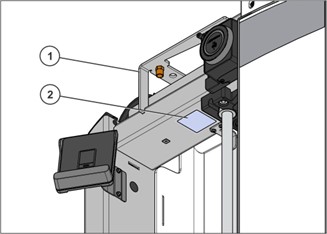

2. Retirez le film protecteur et fixez le réflecteur au bas du tube transversal de la tour.

Article	Description	Qté.
1	Tour	1
2	Réflecteur	1



Utilisez l'application LF Assist

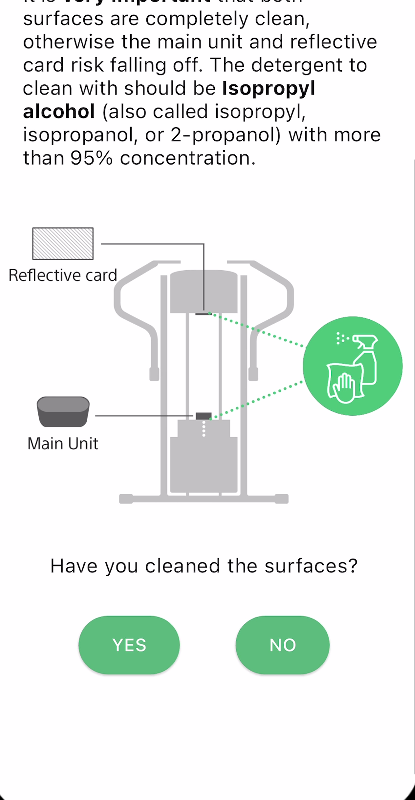

3. Confirmez le nettoyage de la plaque de poids supérieure et de la tour où vous avez placé la carte réfléchissante

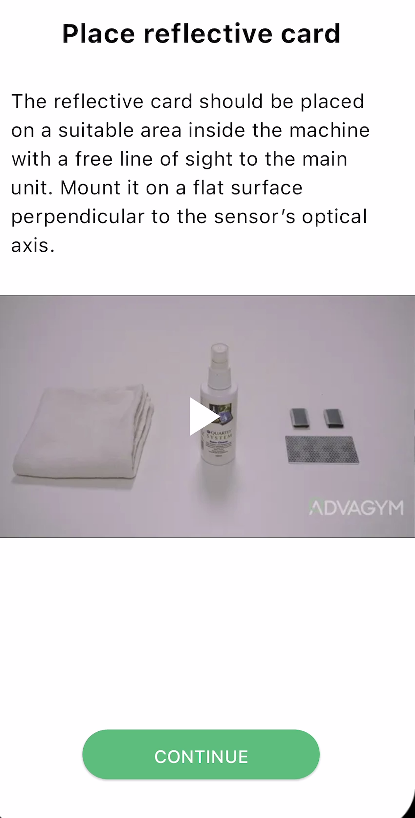

4. Confirmez le placement de la carte réfléchissante

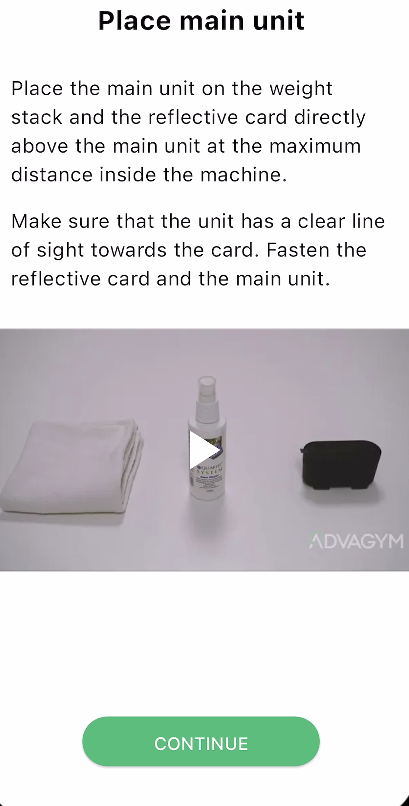

5. Confirmez le placement de l'unité principale

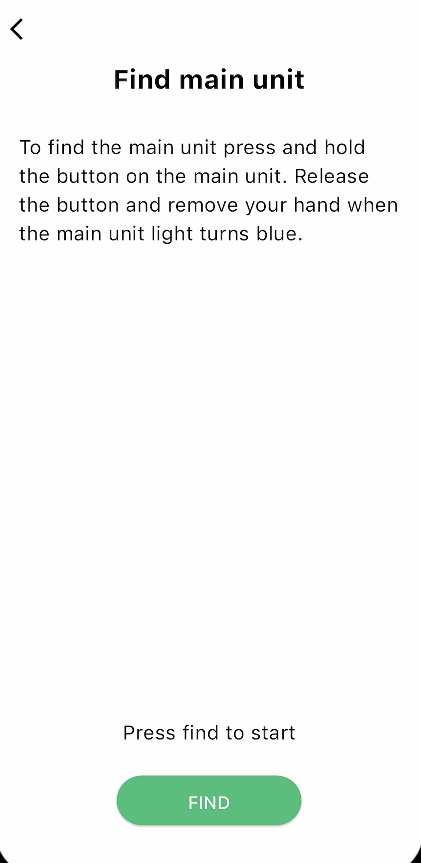

6. Suivez les instructions dans l'application pour mettre l'unité principale en mode appairage. Appuyez sur Trouver

7. L'application recherche maintenant l'unité principale et mesure ses signaux.



8. Vérifiez que la distance entre l'unité principale et la carte réfléchissante correspond approximativement à ce qui est indiqué dans l'application.

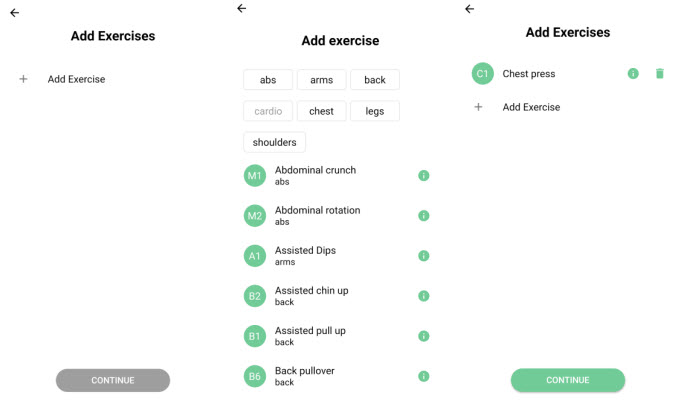

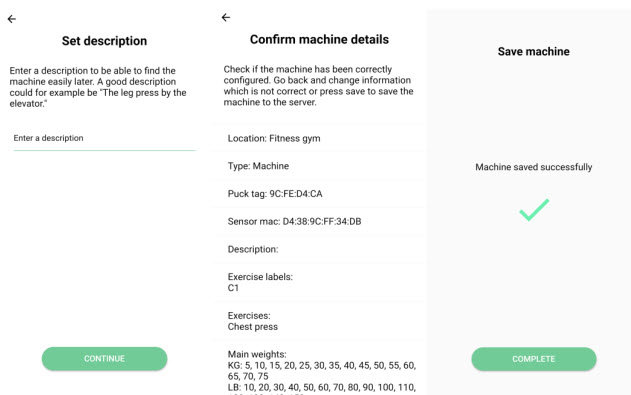

9. Appuyez sur Ajouter des exercices pour ajouter un exercice ou copier des exercices pour copier un exercice existant du site de gym. Choisissez l'exercice de la machine pour la machine actuelle en appuyant sur un nom. (Appuyez sur le bouton info pour voir une vidéo d'instruction de l'exercice)

10. Répétez l'étape 9 pour ajouter d'autres exercices de machine sur la machine comme le chest fly/rear delt, l'adduction/abduction de la hanche, le dip/chin assisté ou appuyez sur Terminé pour continuer.

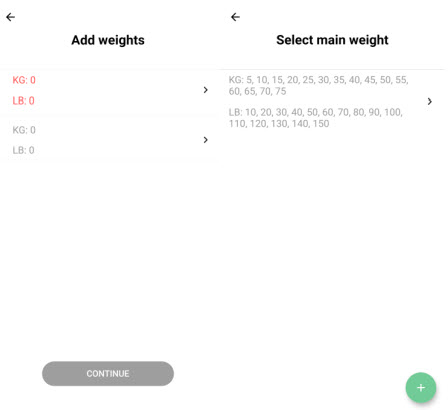

11. Sélectionnez les poids principaux en appuyant sur le bloc de poids supérieur.
Choisissez le bloc de poids principal parmi la liste des blocs de poids ou créez-en un nouveau en appuyant sur
le bouton “+”. (Si c'est la première machine installée sur le site de gym, la liste sera vide)

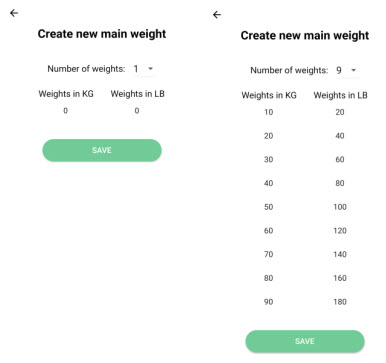

Si le bloc de poids principal de la machine n'existe pas dans la liste, créez-en un nouveau en suivant ces étapes :
Entrez le nombre de poids sur le bloc de poids.
Ajoutez la première et la deuxième valeur du bloc de poids.

Une solution “ajout intelligent” remplit le reste de la liste avec des valeurs du même delta de poids que la dernière paire de poids. Confirmez que les valeurs sont correctes. Sinon, corrigez les valeurs manuellement selon le bloc de poids de haut en bas. Appuyez sur enregistrer.

Si la machine a un "poids supplémentaire" :
Sélectionnez le poids supplémentaire en appuyant sur la pile de poids inférieure.
Choisissez la pile de poids supplémentaire parmi la liste des piles de poids ou créez-en une nouvelle en appuyant sur le bouton "+". (Si c'est la première machine installée sur le site, la liste sera vide)

Si la pile de poids supplémentaire de la machine n'existe pas dans la liste, créez-en une nouvelle en suivant ces
étapes :
Entrez le nombre de piles sur la pile de poids.
Ajoutez la première et la deuxième valeur de la pile de poids.

Une solution de "ajout intelligent" remplit le reste de la liste avec des valeurs, de la même manière que pour la pile de l'unité principale. Confirmez que toutes les valeurs sont correctes. Une méthode rapide pour cela consiste à vérifier si le numéro inférieur/le plus lourd de la pile correspond au numéro inférieur sur l'application. Sinon, corrigez les valeurs manuellement en fonction de la pile de poids de haut en bas. Appuyez sur enregistrer.



Installer le Puck

Emplacements des Pucks Axiom

Modèle Axiom	Description	Emplacement du Puck : Vert
OP-AB	Abdominaux	Gauche
OP-ABBA	Abdominaux/Extension du dos	Gauche
OP-BC	Flexion des biceps	Gauche
OP-BT	Flexion des biceps/Extension des triceps	Gauche
OP-CP	Développé couché	Gauche
OP-FLY	Écarté	Droite
OP-HAA	Abducteur-Adducteur de hanche	Gauche
OP-LC	Flexion des jambes	Gauche
OP-LCE	Flexion/Extension des jambes	Gauche
OP-LE	Extension des jambes	Gauche
OP-LP	Presse à jambes	Gauche
OP-LR	Tirage/Rowing	Droite
OP-MP	Multi-Press	Gauche
OP-PD	Tirage	Droite
OP-RW	Rowing	Droite
SS-SLCE	Flexion/Extension des jambes assis	Gauche
OP-SP	Développé épaules	Gauche
OP-TE	Extension des triceps	Gauche



Installer un puck sur la machine

1. Nettoyez l'emplacement avec une lingette alcoolisée. Assurez-vous d'attendre quelques minutes pour que l'alcool isopropylique sèche complètement. Retirez le support protecteur du puck, puis centrez-le soigneusement et fixez-le à la machine.

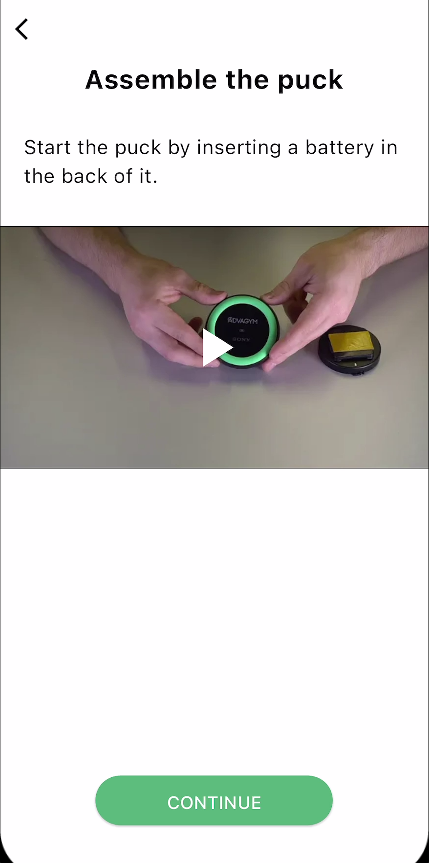

2. Retirez l'isolation pour alimenter le puck

Pour activer la batterie, retirez délicatement la languette isolante, mise en évidence ici en jaune. Retirer la languette de manière agressive peut déloger la batterie. La lumière du puck devrait maintenant s'allumer en bleu avant de s'éteindre. Si vous devez ouvrir le puck, suivez les instructions ci-dessous.

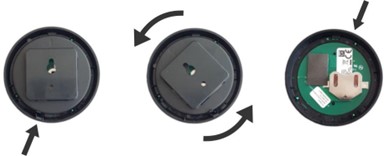

Remarque : Pour accéder à la batterie (CR2450) en cas de besoin de remplacement, retirez l'ancienne batterie.

Pour installer la nouvelle batterie, glissez la batterie dans la fente avec le côté positif orienté vers le haut.

Pour fermer le puck, localisez la flèche sur la pièce arrière. La flèche doit pointer vers la languette de verrouillage. Tournez la pièce arrière vers la droite jusqu'à entendre un clic.



Utiliser l'application LF Assist



3. Confirmez que la batterie est active

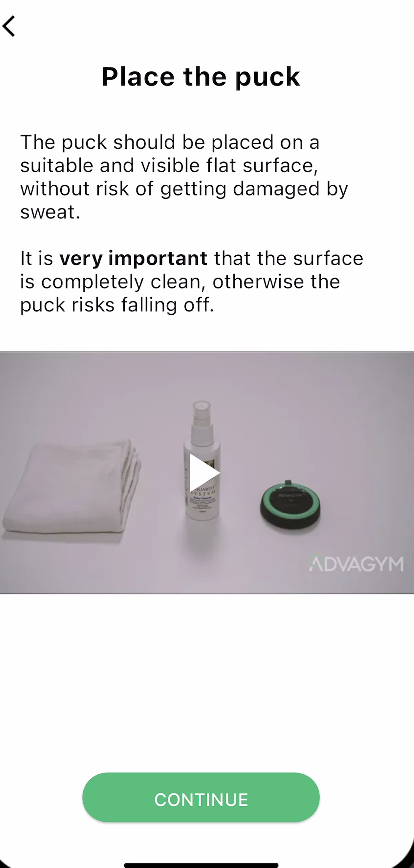

4. Confirmez l'emplacement du puck

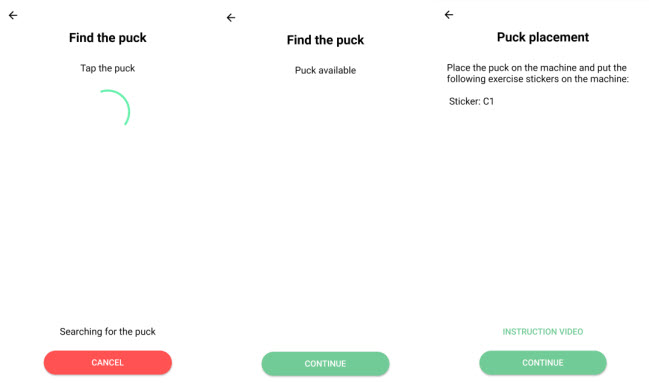

5. Identifiez le puck en suivant les instructions dans l'application.

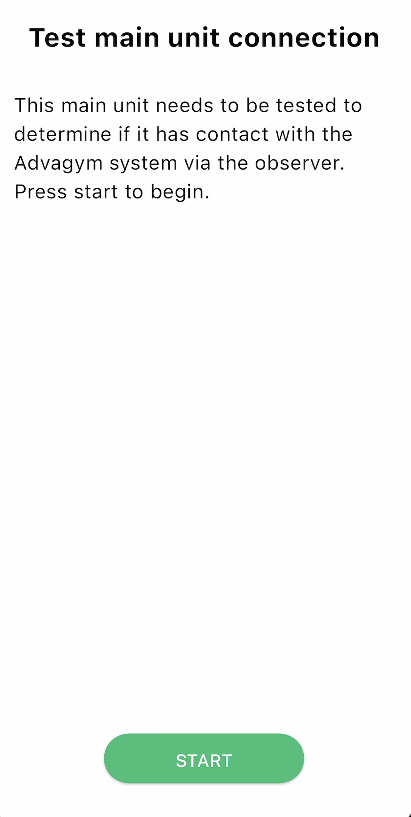

6. Pour démarrer le test, appuyez et relâchez le bouton de l'unité principale jusqu'à ce que le voyant devienne bleu. Cela peut prendre jusqu'à 3 minutes. Si le test est réussi, cela signifie que l'unité principale peut communiquer avec l'observateur.

• Si le test échoue, vous aurez trois autres tentatives. Si vous ne parvenez pas à installer l'unité principale, contactez le support client. Consultez l'article suivant pour les informations de contact du support technique Life Fitness
• Si l'unité est trop éloignée de l'observateur, cela pourrait être un problème de distance. Remarque : un observateur supplémentaire peut être nécessaire si la couverture dépasse 30,5 m².













Réassembler Axiom



1. Insérez et remplacez soigneusement les carters avant, si équipés.

Article	Description	Qté.
1	Carter avant	2



2. Fixez le capuchon avant avec les vis M6 X 50mm HCS et serrez à 10-13 in-lbs (1.1-1.5 Nm).

Article	Description	Qté.
1	Vis M6 X 50mm HCS	4
2	Capuchon avant	1



3. Fixez les capuchons de tube avec les vis 8 X 3/4 PHL PAN à la tour et serrez à 10-13 in-lbs (1.1-1.5 Nm).

Article	Description	Qté.
1	Vis 8 X 3/4 PHL PAN	2
2	Capuchon de tube	2
3	Tour	1

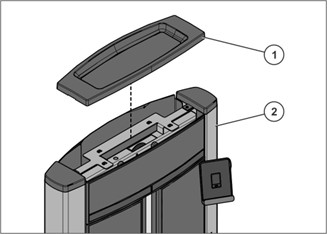

4. Remplacez le plateau du capuchon supérieur sur la tour.

Article	Description	Qté.
1	Tour	1
2	Plateau du capuchon supérieur	1

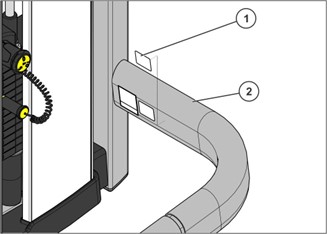

5. Localisez l'étiquette de numéro de série existante sur le cadre principal de l'unité. Nettoyez la zone et appliquez l'étiquette de numéro de série sur le cadre principal de l'unité sur laquelle elle est installée.

Article	Description	Qté.
1	Étiquette de numéro de série	1
2	Cadre principal	1
