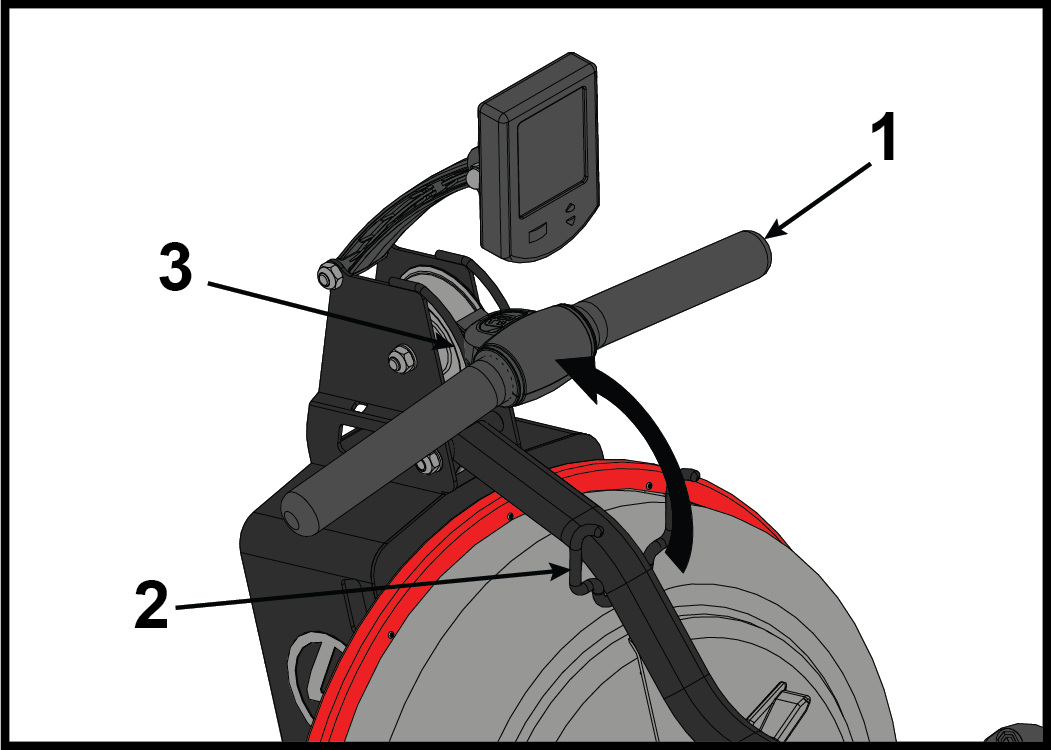

Premjestite ručku reda s S-zavojne šipke na točku gdje se odmara blizu gornje
remenice.
Stavka Opis Količina 1 Ručka 1 2 S-zavojna ručka 1 3 Gornja remenica 1 -

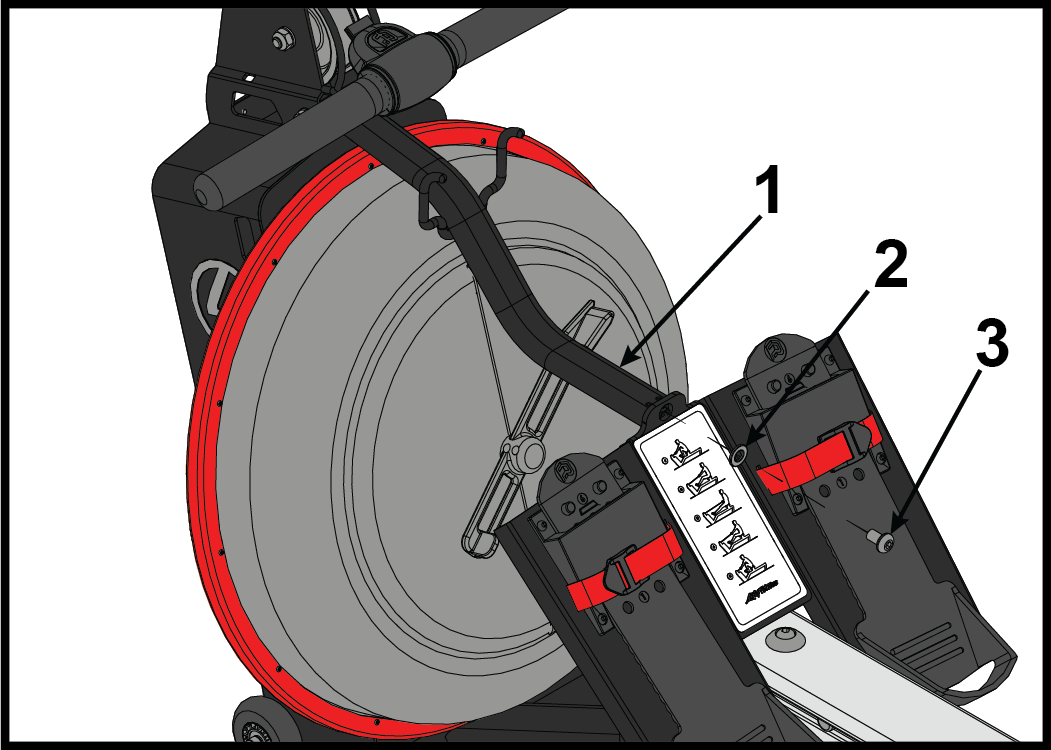

Uklonite vijak i podlošku koji pričvršćuju S-zavojnu šipku na nožnu ploču pomoću 6 mm
imbus ključa.
Stavka Opis Količina 1 S-zavojna šipka 1 2 Podloška 1 3 Vijak 1 -

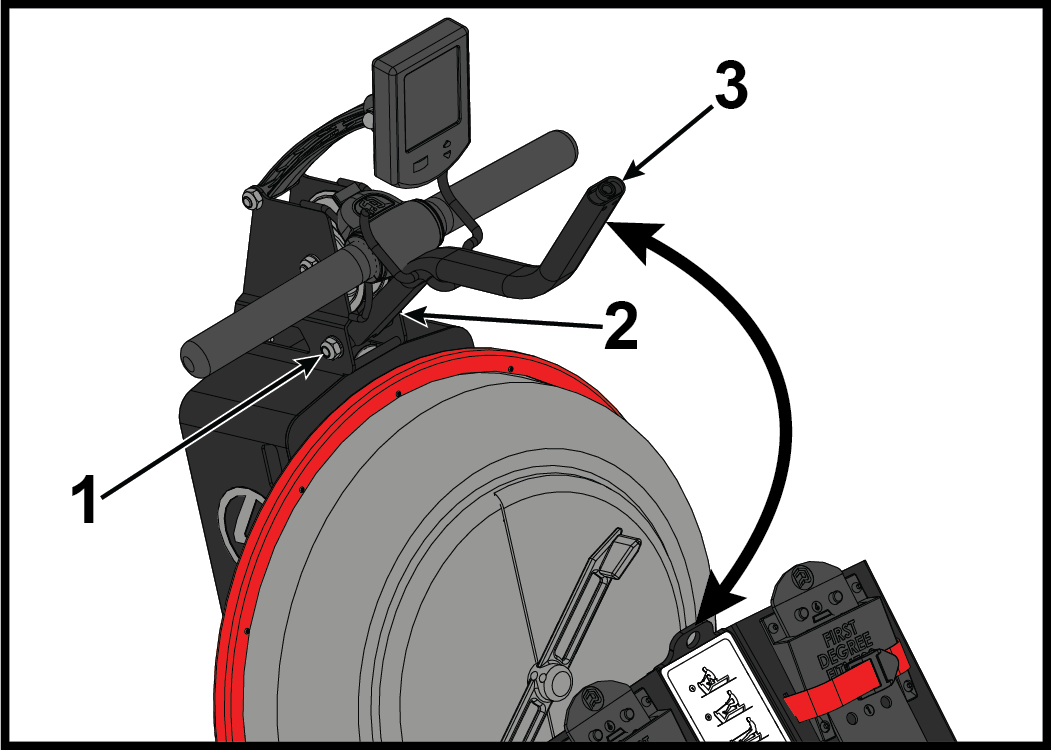

Otpustite vijak i maticu koji pričvršćuju vrh S-savijene šipke pomoću 6 mm imbus ključa i 17 mm otvorenog ključa.
Stavka Opis Količina 1 Matica 1 2 Vijak 1 3 S-savijena šipka 1 - Zakrenite S-savijenu šipku prema gore i zategnite vijak i maticu kako biste držali S-savijenu šipku podignutom i izvan puta.
-

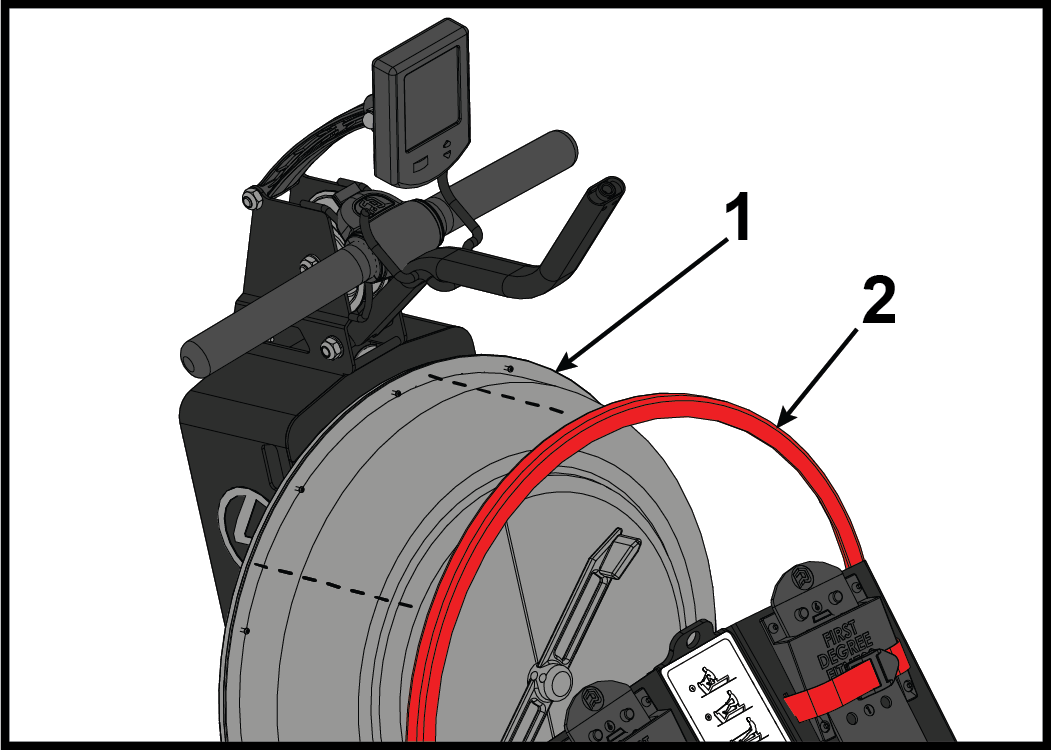

Uklonite crveni vanjski pokrovni prsten s spremnika rukom.
Stavka Opis Količina 1 Spremnik 1 2 Crveni vanjski pokrovni prsten 1 -

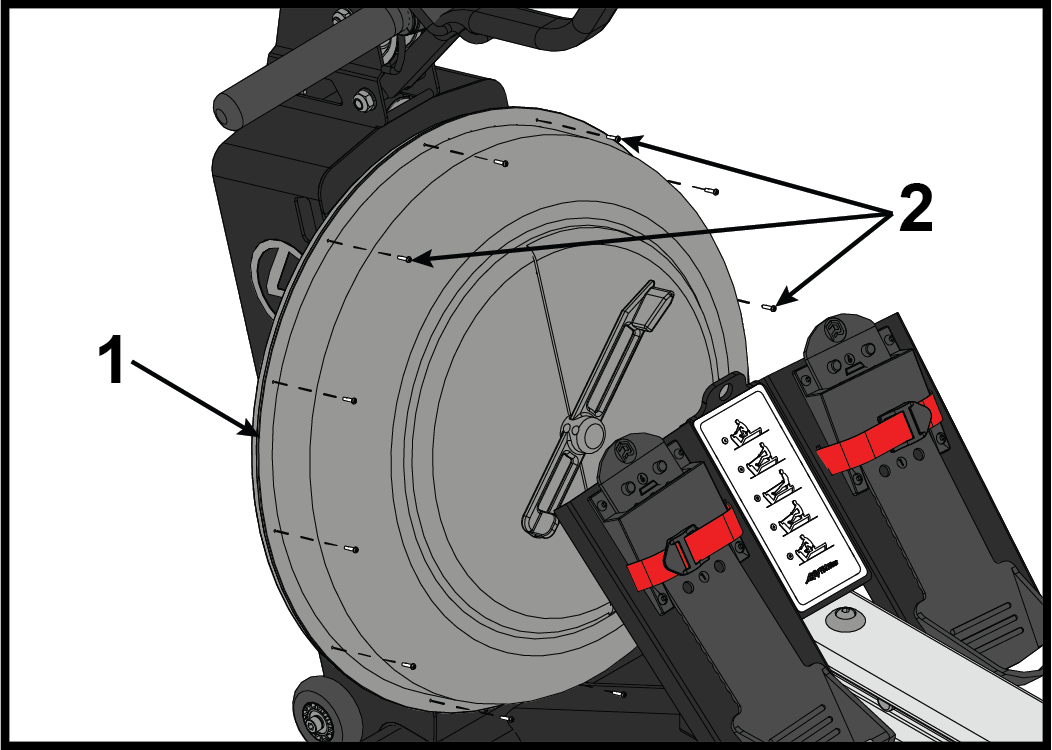

Uklonite dvanaest vijaka spremnika vode pomoću Phillips odvijača.
Stavka Opis Količina 1 Spremnik 1 2 Vijci 12 -

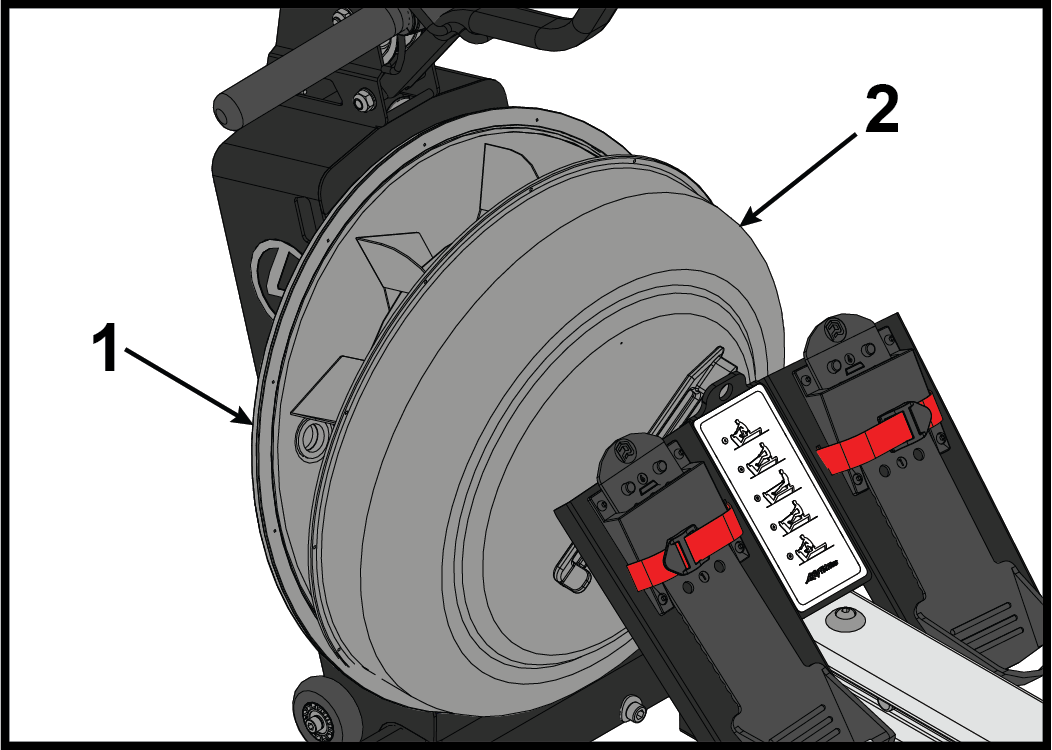

Uklonite poklopac spremnika tako da ga odvojite od stražnje strane spremnika pomoću ravnog odvijača. Stavite na zaštitnu tkaninu kako biste izbjegli ogrebotine.
Upozorenje: Pažljivo odvojite poklopac spremnika, nemojte ga oštetiti ravnim odvijačem.
Stavka Opis Količina 1 Stražnja strana spremnika 1 2 Poklopac spremnika 1 -

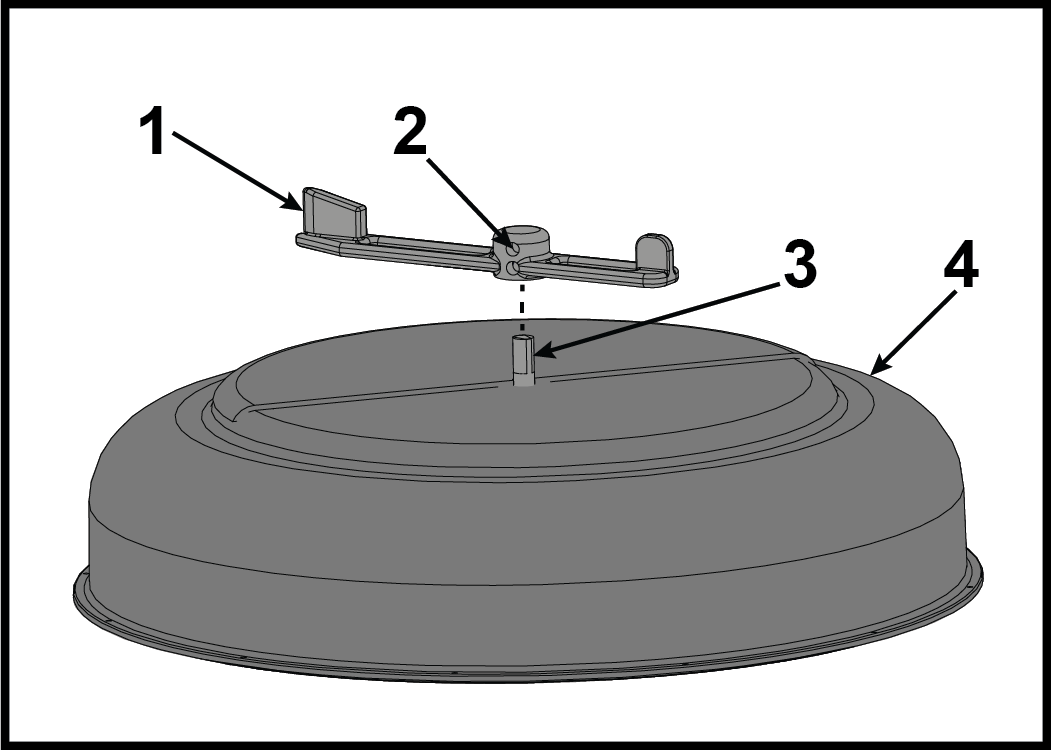

Otpustite vijke za podešavanje na ručki pomoću 4 mm imbus ključa i uklonite ručku za podešavanje s osovine stražnje ploče.
Stavka Opis Količina 1 Ručka za podešavanje 1 2 Vijak za podešavanje 2 3 Osovina stražnje ploče 1 4 Poklopac spremnika 1 -

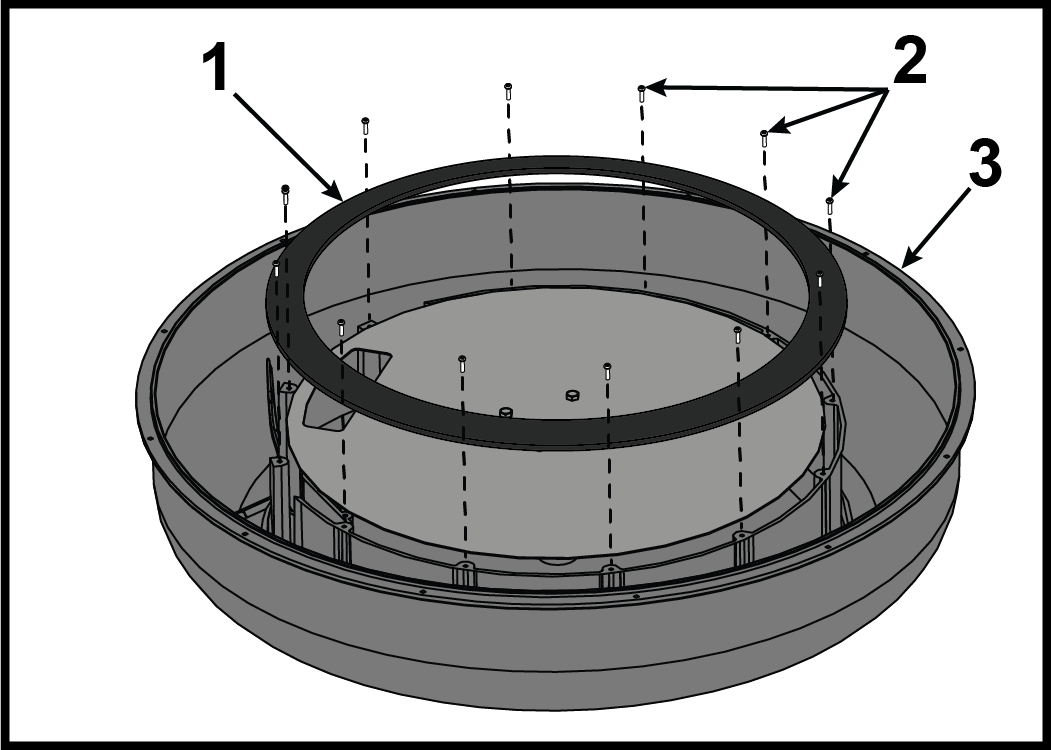

Uklonite dvanaest vijaka koji pričvršćuju prsten spremnika na poklopac spremnika pomoću Phillips odvijača.
Stavka Opis Količina 1 Prsten spremnika 1 2 Vijak 12 3 Poklopac spremnika 1 - Uklonite prsten spremnika.
-

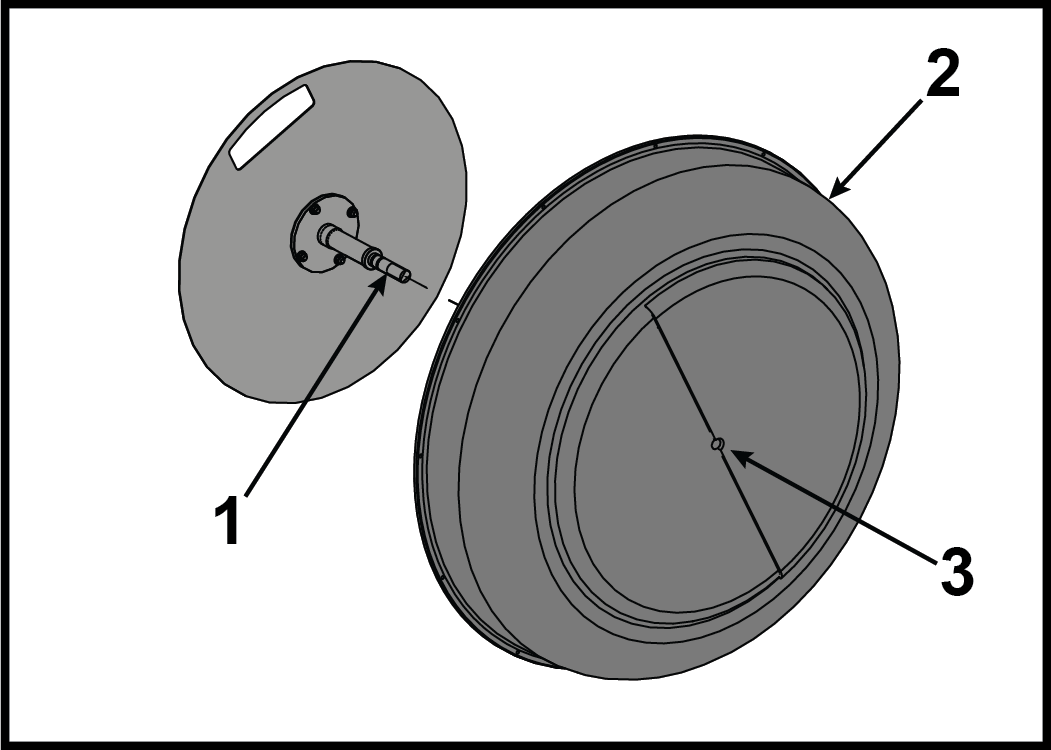

Postavite poklopac spremnika za vodu na stranu i uklonite stražnju ploču tako da izbijete osovinu gumenim čekićem.
Stavka Opis Količina 1 Osovina stražnje ploče 1 2 Poklopac spremnika 1 3 Ovdje udarite gumenim čekićem 1 -

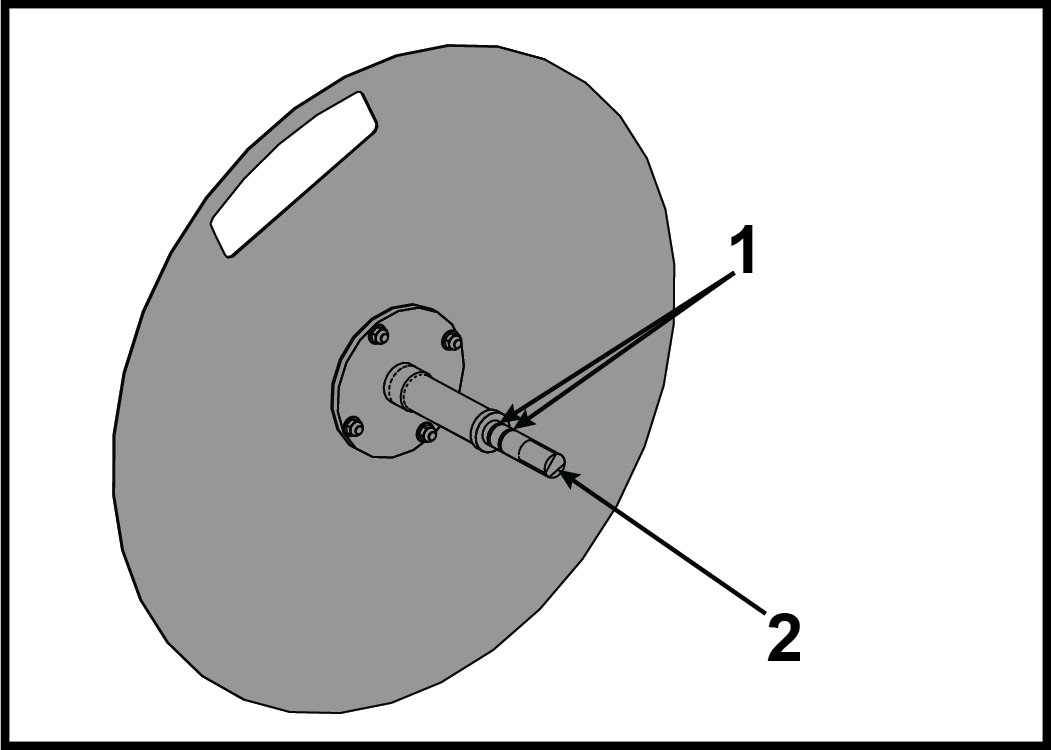

Uklonite i odbacite oba O-prstena na osovini stražnje ploče.
Stavka Opis Količina 1 O-prsten 2 2 Osovina stražnje ploče 1
-
