Postavite poklopac gornjeg spremnika za vodu

Robert Garber
Created Ažurirano

Ovaj je članak automatski preveden s engleskog jezika putem umjetne inteligencije. U slučaju neslaganja, engleska verzija će prevladati.

  1. Očistite oslonac ploče čistom krpom.


    Stavka Opis Količina

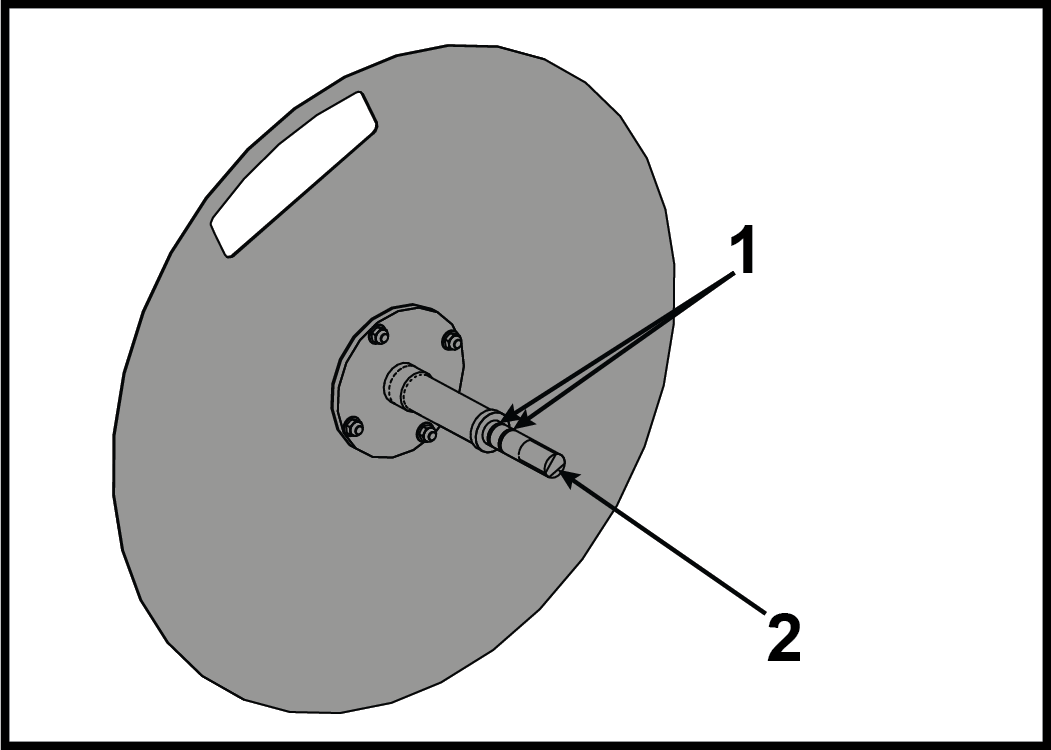

    1 O-prsten 2
    2 Osovina oslonca ploče 1
  2. Postavite dva O-prstena na osovinu oslonca ploče.
  3. Nanesite silikon na unutrašnjost otvora za montažu spremnika koristeći četkicu za silikon.

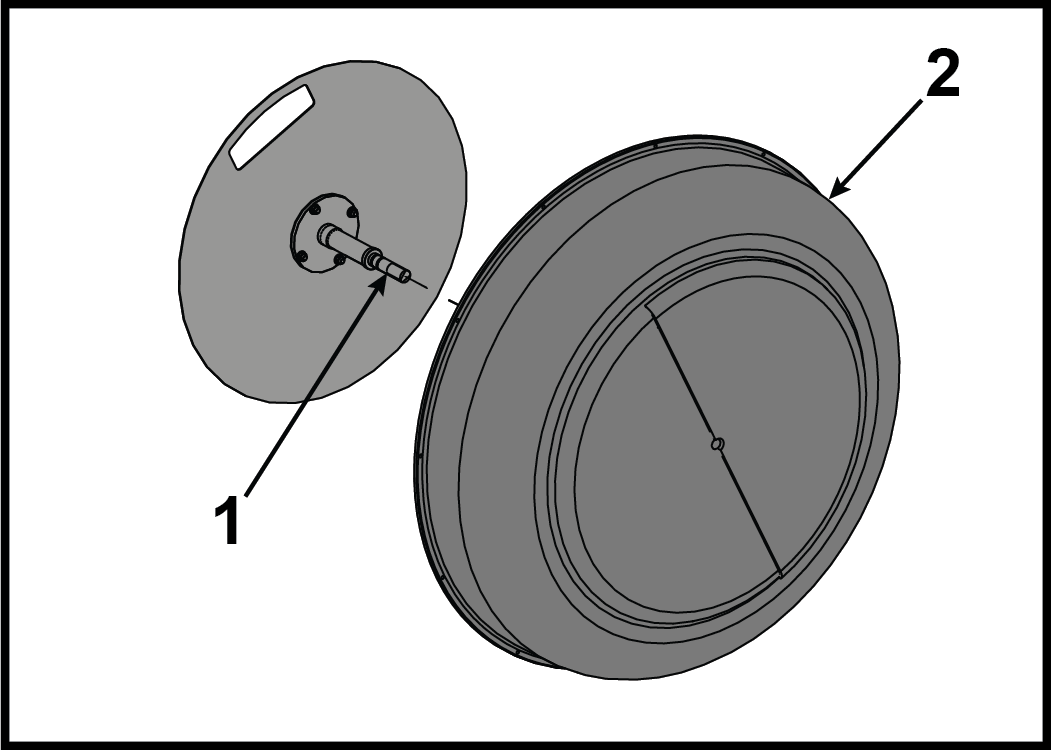

  4. Postavite osovinu oslonca ploče u poklopac spremnika.


    Stavka Opis Količina
    1 Osovina oslonca ploče 1
    2 Poklopac spremnika 1

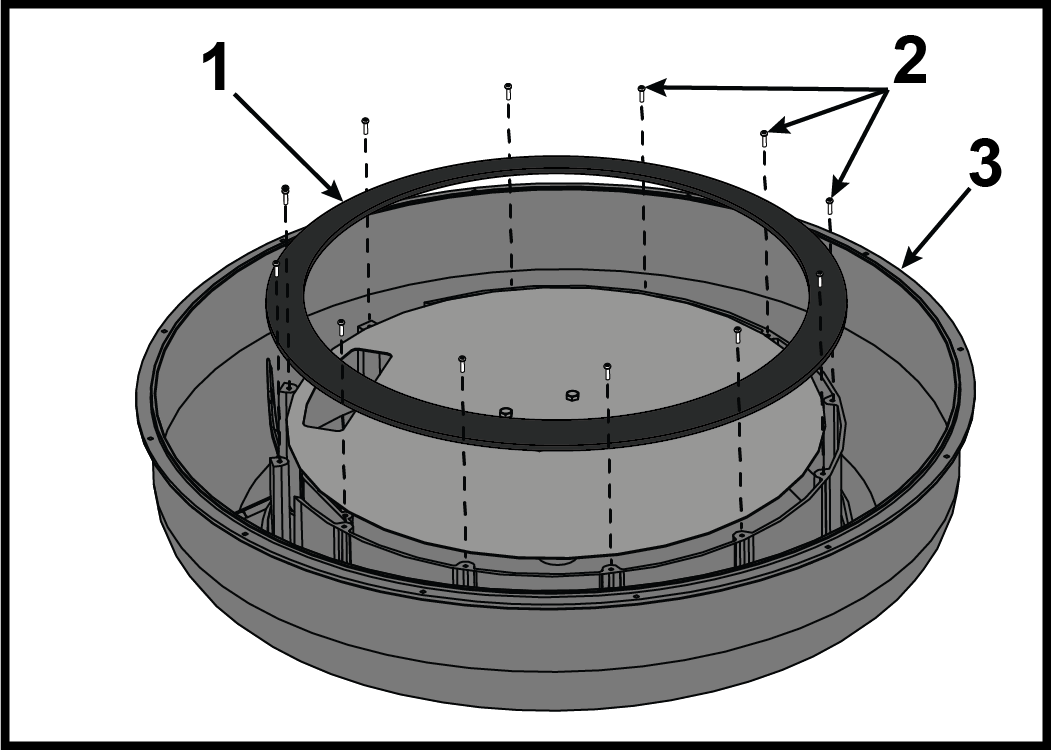

  5. Instalirajte dvanaest vijaka koji pričvršćuju prsten spremnika pomoću Phillips odvijača, ali ih nemojte potpuno zategnuti.


    Stavka Opis Količina
    1 Prsten spremnika 1
    2 Vijak 12
    3 Poklopac spremnika 1
  6. Potpuno zategnite vijke. Zategnite na 10 kgf / cm.

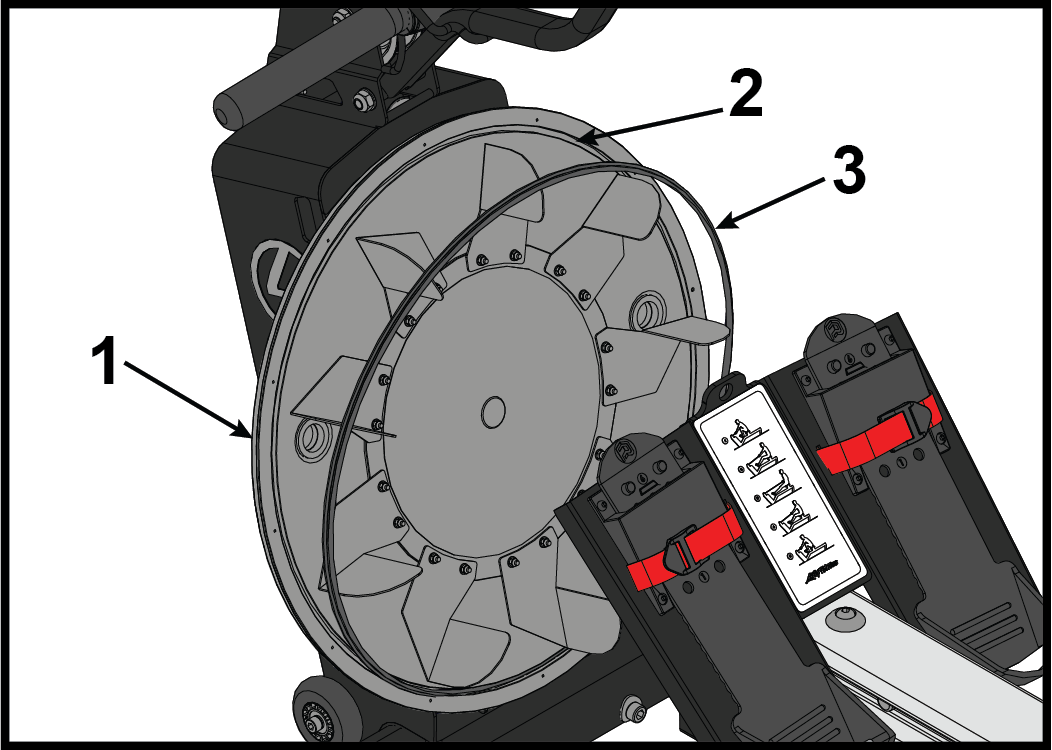

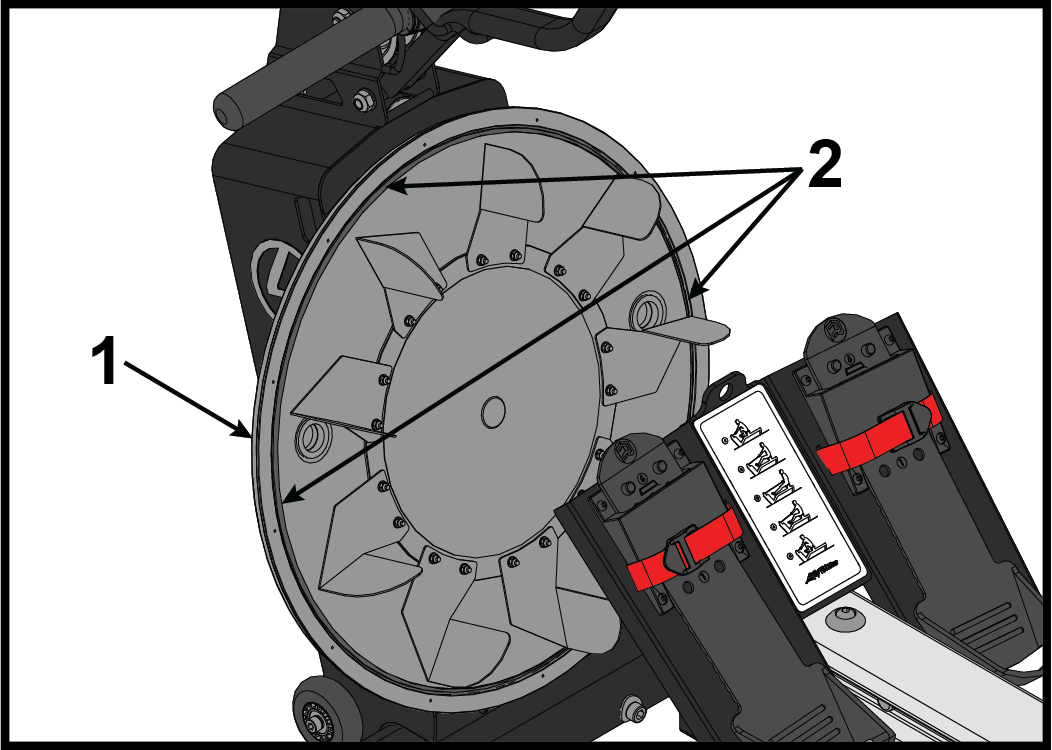

  7. Uklonite i odbacite brtvu spremnika.


    Stavka Opis Količina
    1 Stražnji dio spremnika 1
    2 Kanal brtve spremnika 1
    3 Brtva spremnika 1
  8. Nanesite silikon na kanal brtve spremnika pomoću male četke.


    Stavka Opis Količina
    1 Stražnji dio spremnika 1
    2 Kanal brtve spremnika 1

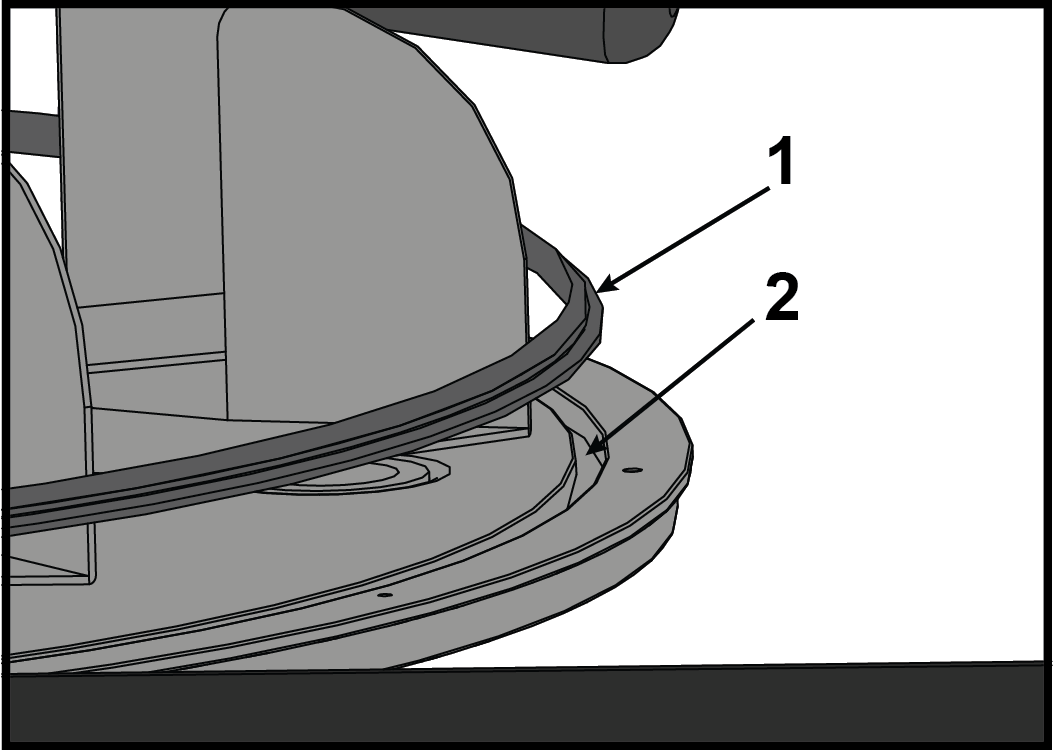

  9. Ugradite brtvu spremnika u kanal brtve spremnika s ravnom stranom prema unutrašnjosti spremnika.


    Stavka Opis Količina
    1 Brtva spremnika 1
    2 Kanal brtve spremnika 1

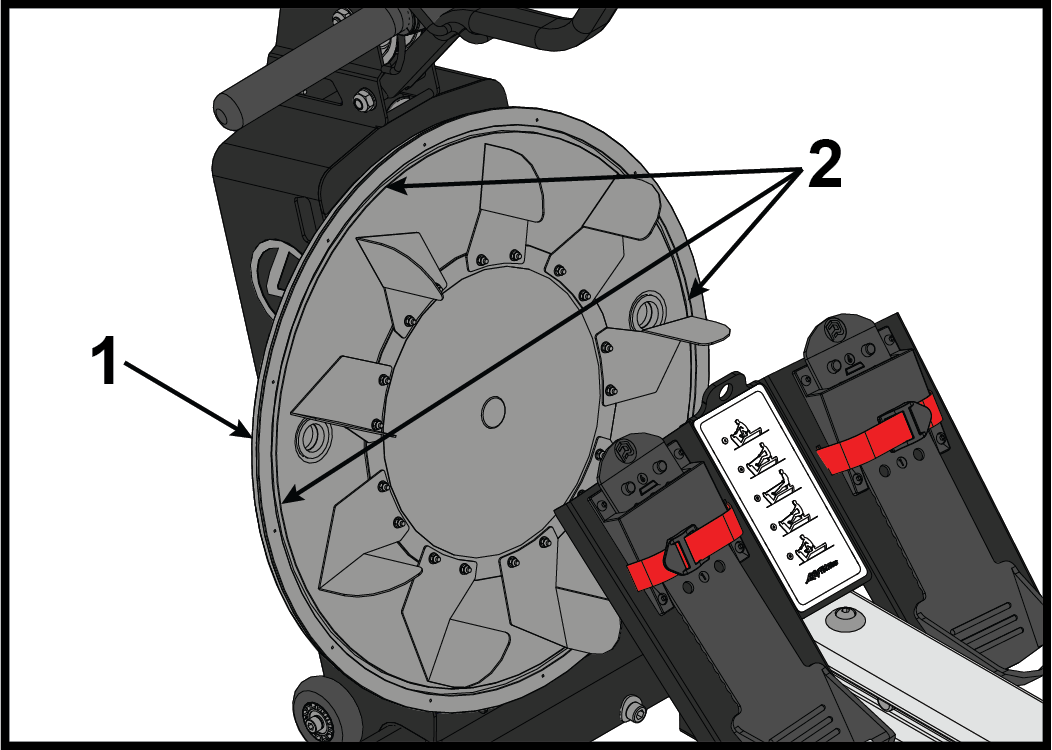

  10. Nanesite više silikona na vrh brtve spremnika koristeći malu četkicu.


    Stavka Opis Količina
    1 Stražnji dio spremnika 1
    2 Nanesite silikon ovdje 1

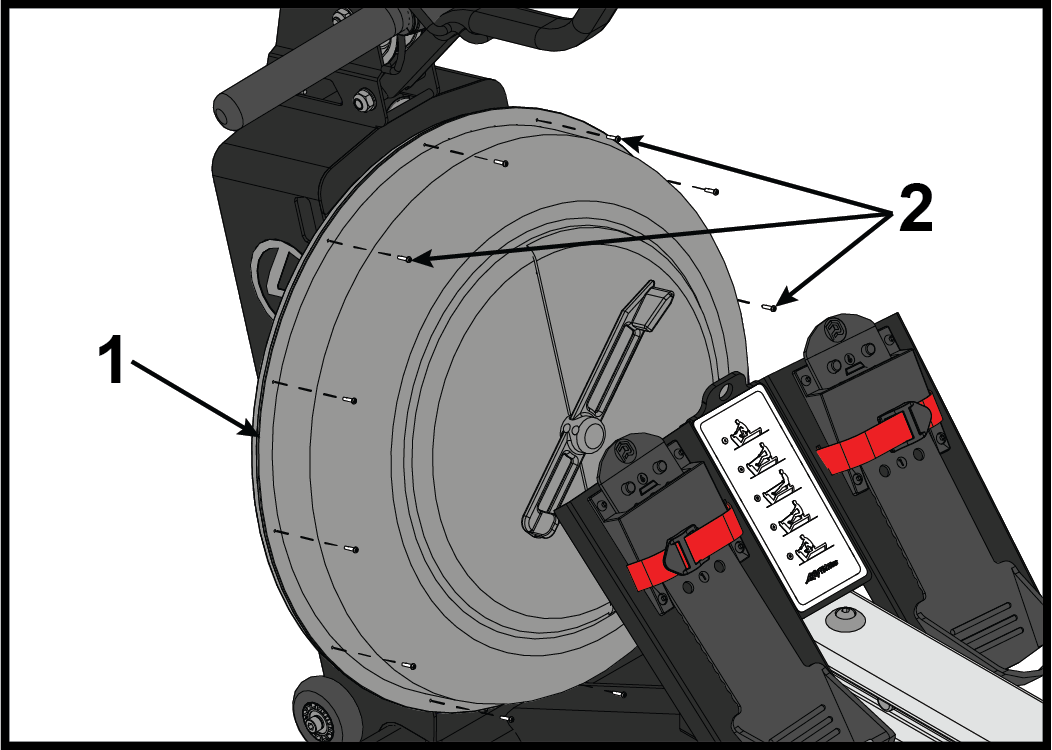

  11. Postavite jedan vijak na vrh poklopca spremnika za vodu i jedan na dno.
    Napomena: Poravnajte poklopac spremnika za vodu s logotipima i naljepnicama poravnatim horizontalno.


    Stavka Opis Količina
    1 Spremnik 1
    2 Vijci 12
  12. Poravnajte oba vijka i postavite poklopac spremnika za vodu na bazu.
  13. Djelomično zategnite vijke koristeći Phillips odvijač.
  14. Postavite ostalih deset vijaka i djelomično zategnite vijke koristeći Phillips odvijač.
  15. Potpuno zategnite svih dvanaest vijaka. Zategnite na 8 kgf / cm.

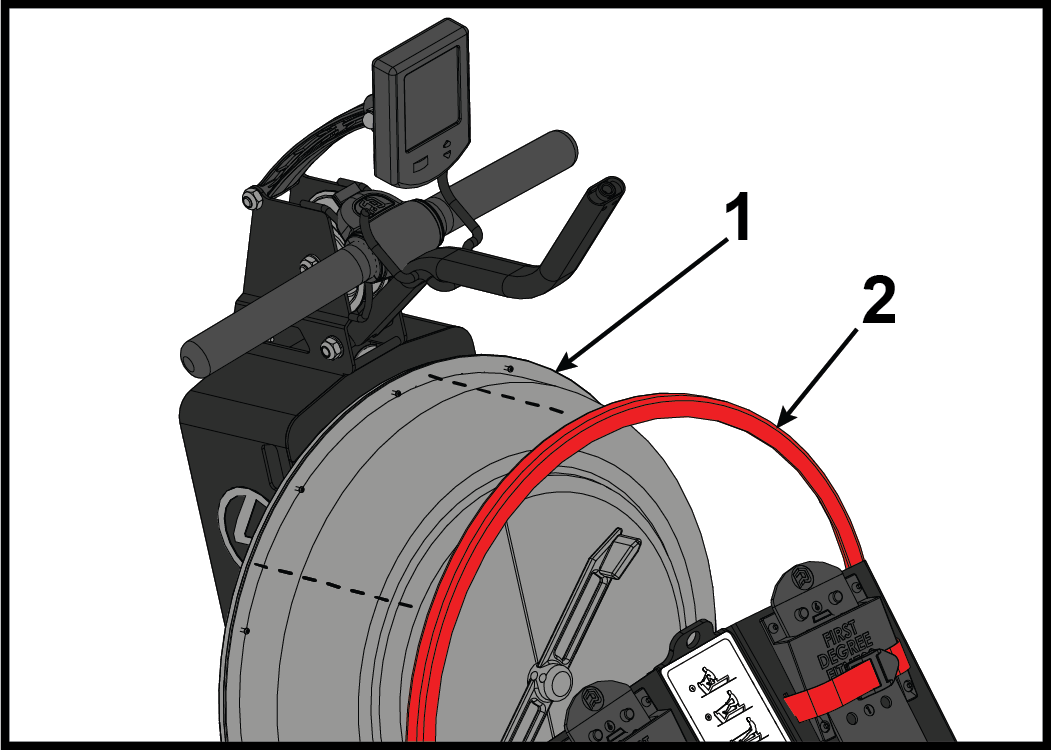

  16. Ručnom ugradnjom postavite crveni vanjski prsten poklopca.


    Stavka Opis Količina
    1 Spremnik 1
    2 Crveni vanjski prsten poklopca 1

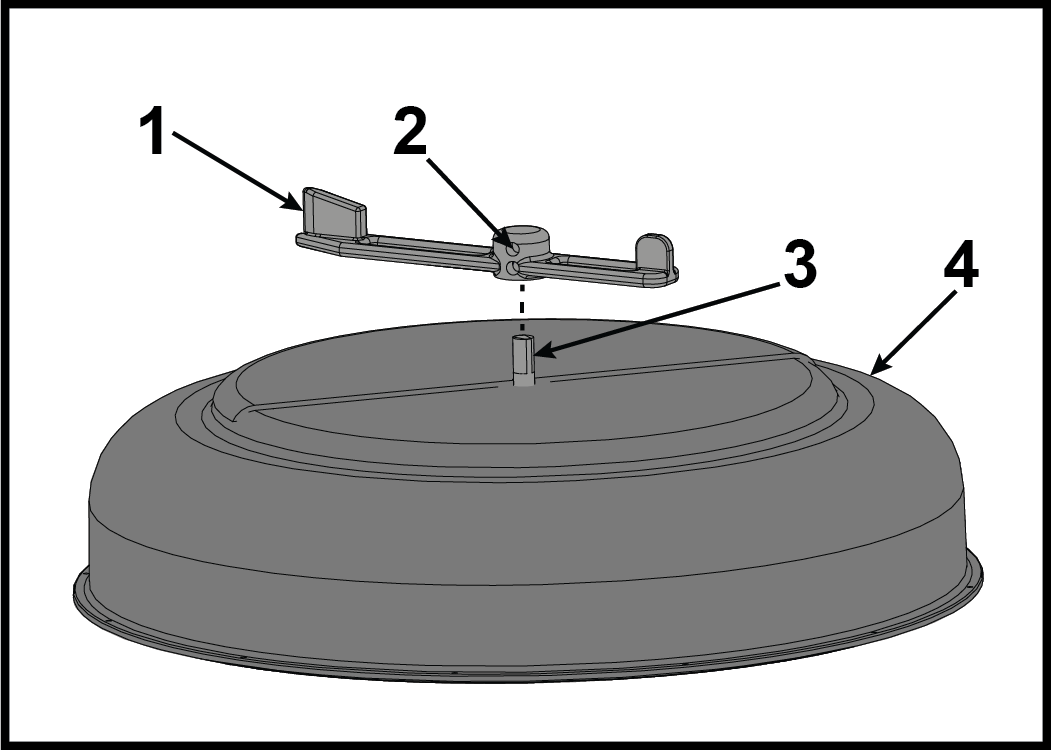

  17. Ugradite vijak za podešavanje na ručku za podešavanje i zategnite pomoću 4 mm imbus ključa. Testirajte rotaciju ručke za podešavanje za glatko djelovanje.


    Stavka Opis Količina
    1 Ručka za podešavanje 1
    2 Vijak za podešavanje 2
    3 Osovina potporne ploče 1
    4 Poklopac spremnika 1

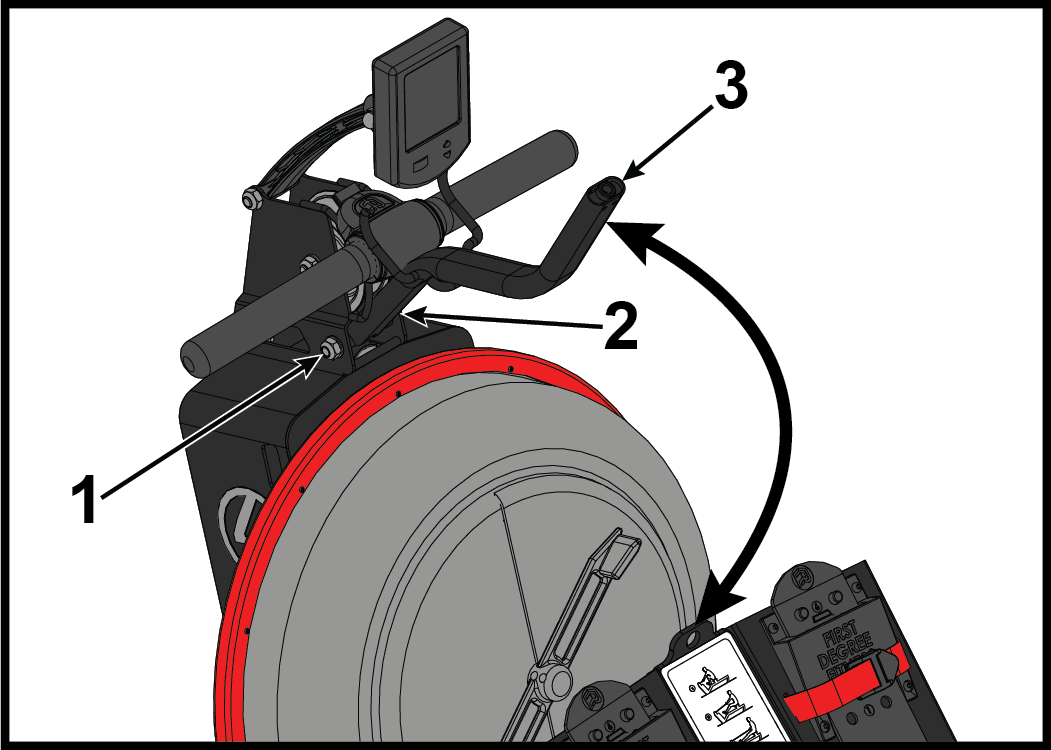

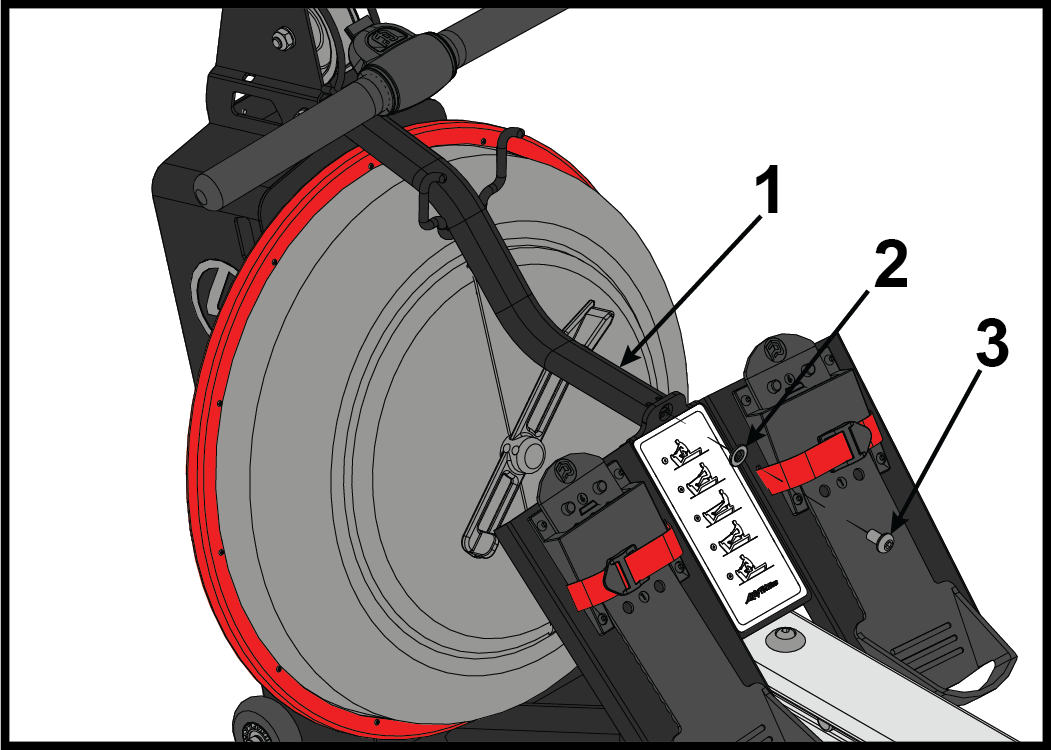

  18. Otpustite vijak i maticu koji pričvršćuju vrh S-savijene šipke pomoću 6 mm imbus ključa i 17 mm ključa s otvorenim krajem.


    Stavka Opis Količina
    1 Matica 1
    2 Vijak 1
    3 S-savijena šipka 1
  19. Ugradite vijak i podlošku koji pričvršćuju S-savijenu šipku na podnožje pomoću 6 mm imbus ključa. Zategnite na 180 kgf / cm.


    Stavka Opis Količina
    1 S-savijena šipka 1
    2 Podloška 1
    3 Vijak 1
  20. Zategnite vijak i maticu koji pričvršćuju vrh S-savijene šipke koristeći 6 mm imbus ključ i 17 mm otvoreni ključ. Zategnite na 180 kgf / cm.
