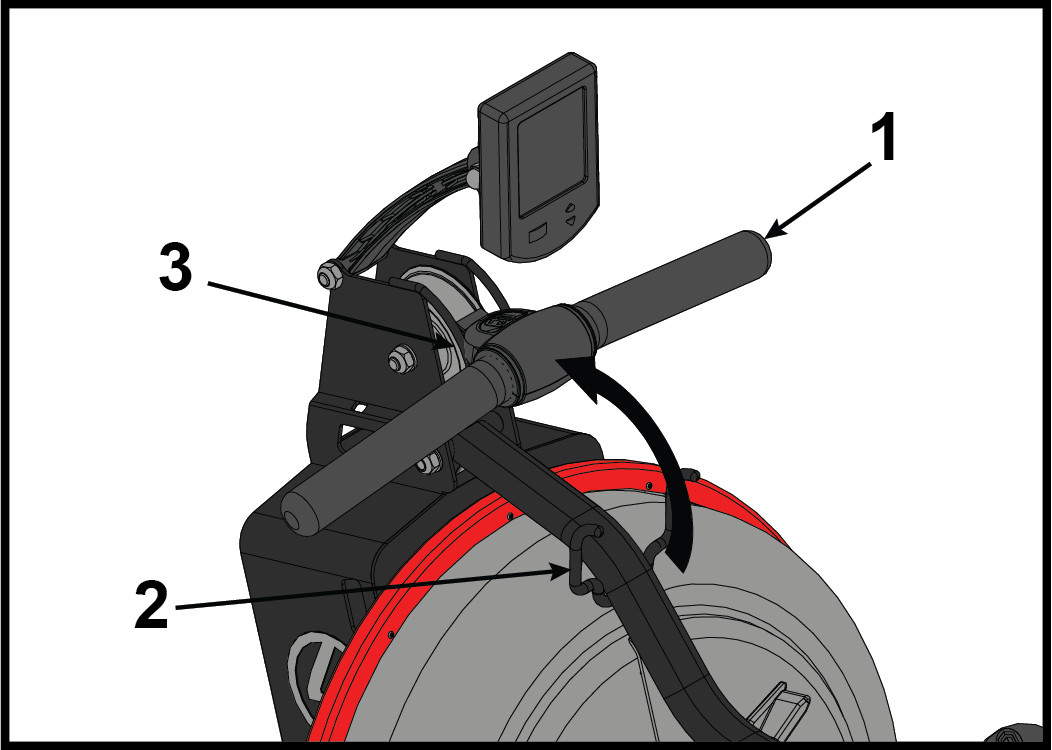

Mozgassa a sorfogantyút az S-kanyar rúdról egy olyan pontra, ahol a felső
csiga közelében nyugszik.
Tétel Leírás Mennyiség 1 Fogantyú 1 2 S-kanyar fogantyú 1 3 Felső csiga 1 -

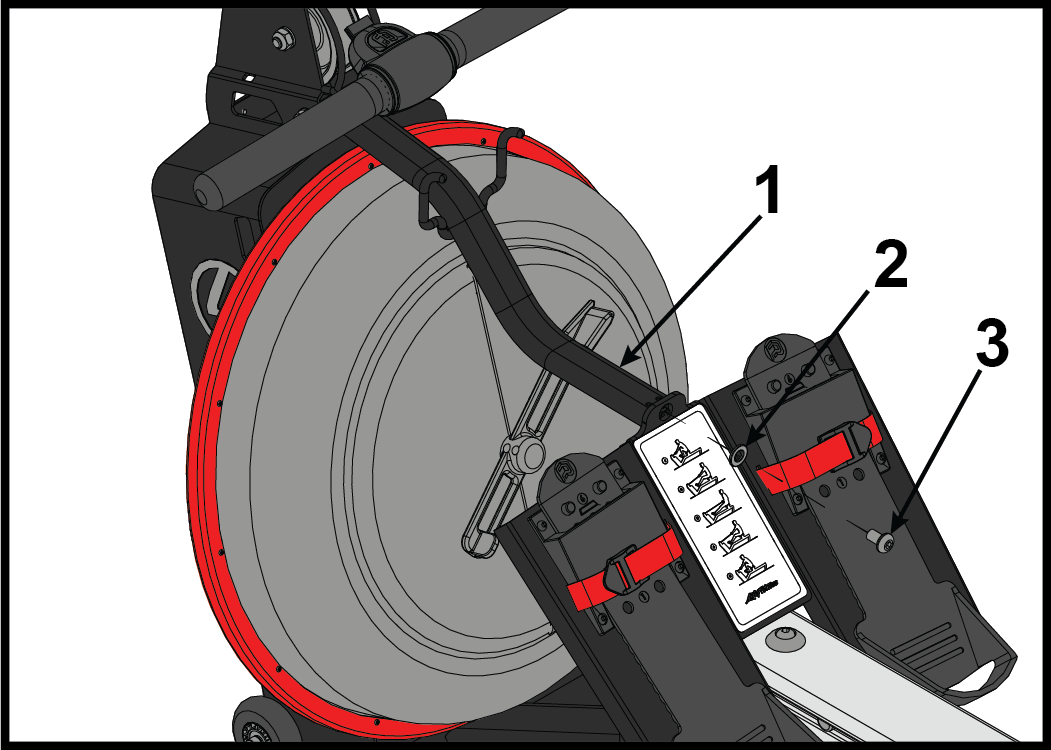

Távolítsa el a csavart és az alátétet, amely az S-kanyar rudat a lábtámaszhoz rögzíti, egy 6 mm-es imbuszkulcs segítségével.
Tétel Leírás Mennyiség 1 S-kanyar rúd 1 2 Alátét 1 3 Csavar 1 -

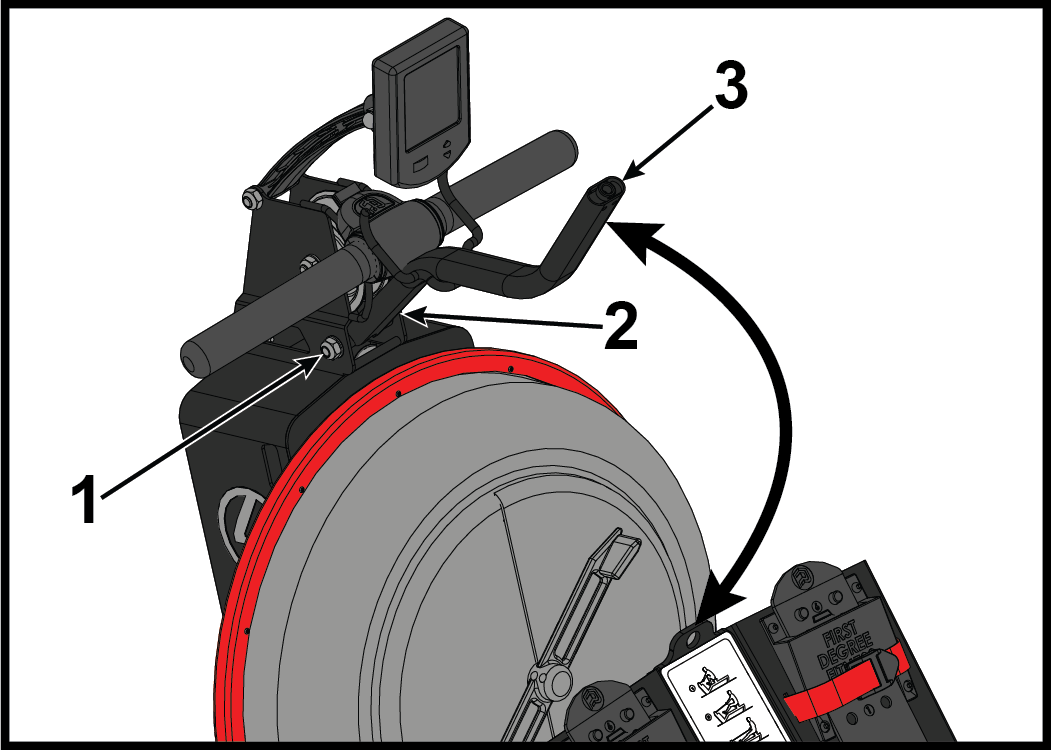

Lazítsa meg az S-kanyar rúd tetejét rögzítő csavart és anyát egy 6 mm-es imbuszkulccsal és egy 17 mm-es nyitott végű kulccsal.
Tétel Leírás Mennyiség 1 Anya 1 2 Csavar 1 3 S-kanyar rúd 1 -

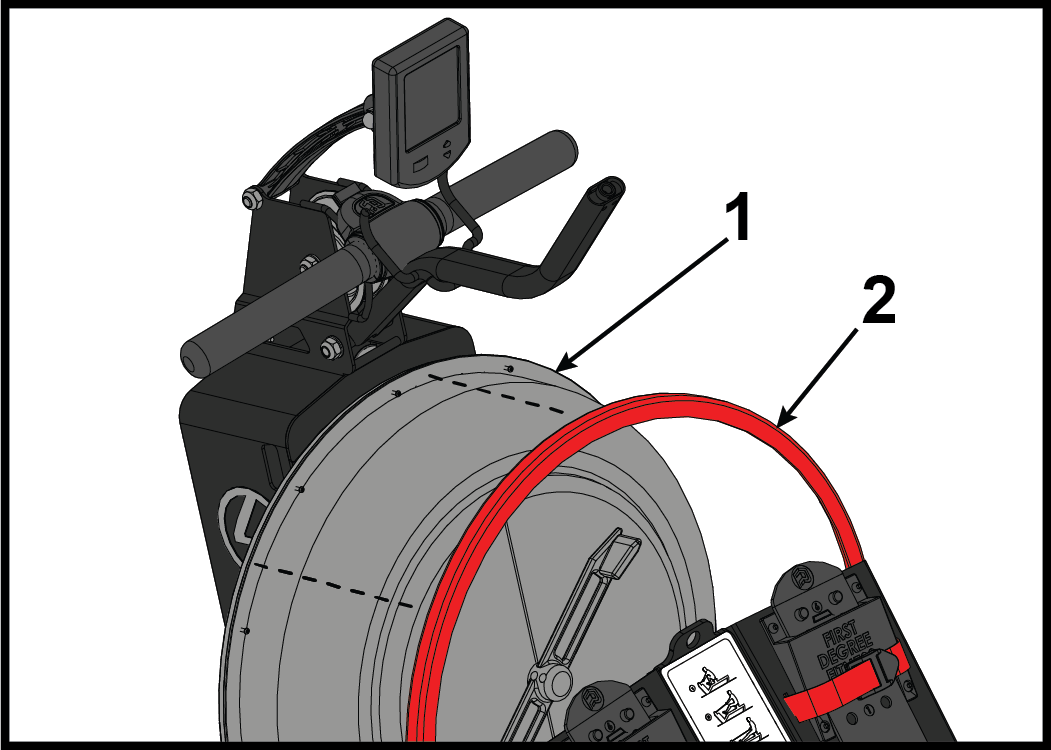

Távolítsa el kézzel a piros külső fedőgyűrűt a tartályról.
Tétel Leírás Mennyiség 1 Tartály 1 2 Piros külső fedőgyűrű 1 -

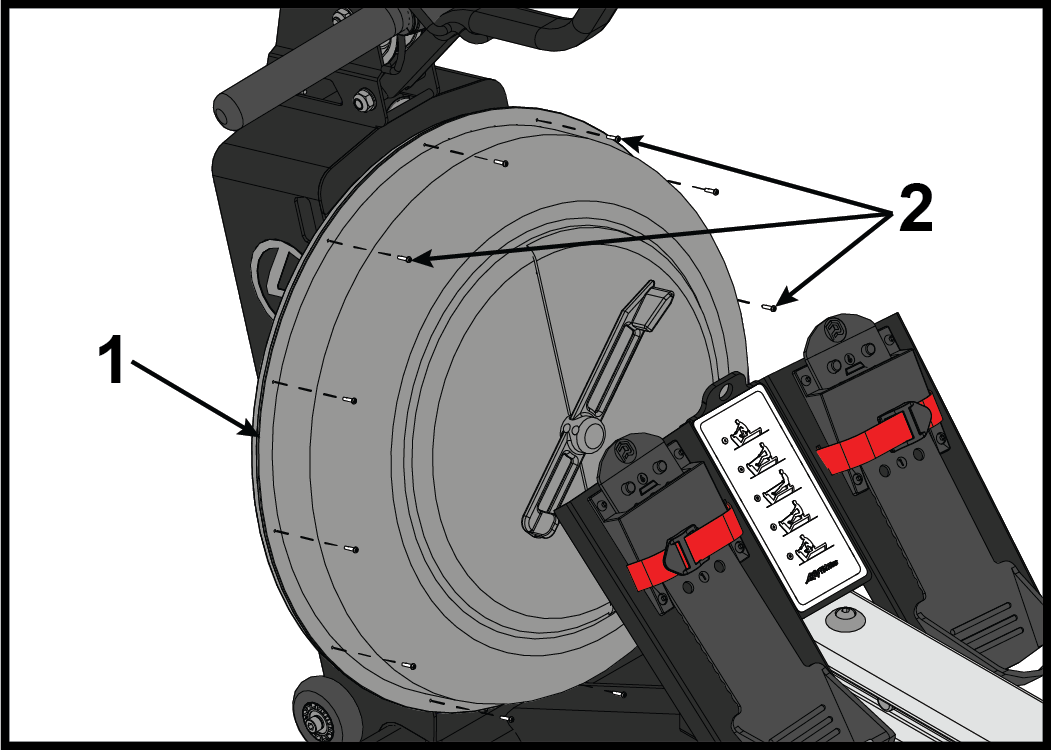

Távolítsa el a tizenkét víztartály csavart egy Phillips csavarhúzóval.
Tétel Leírás Mennyiség 1 Tartály 1 2 Csavarok 12 -

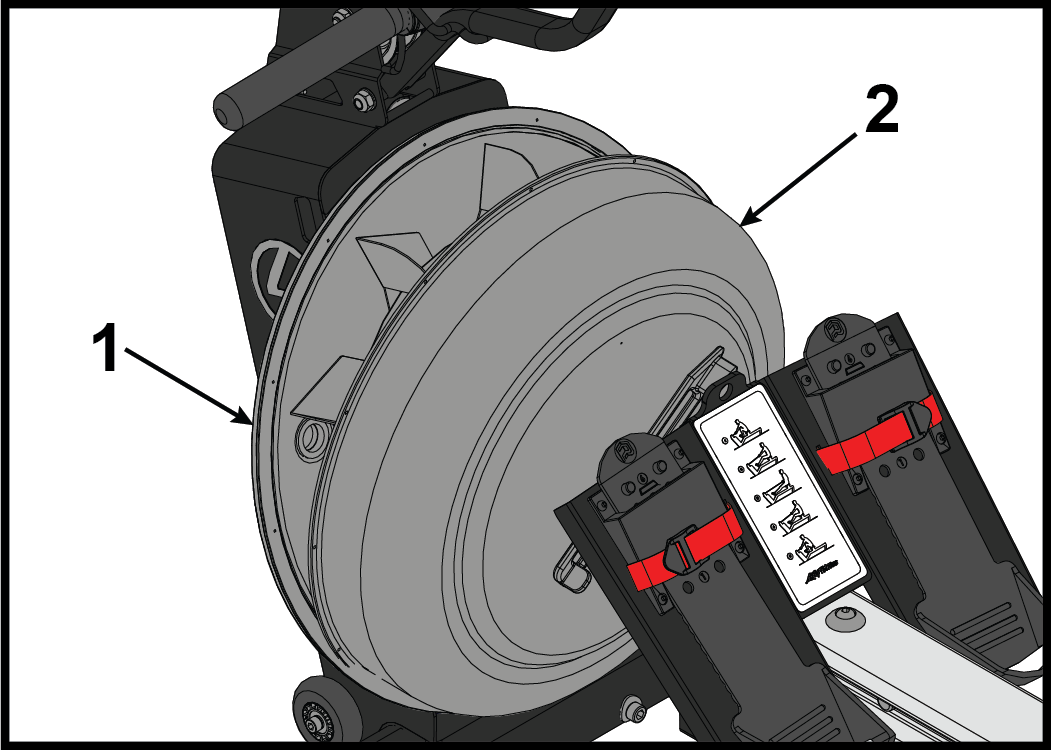

Távolítsa el a tartály fedelét úgy, hogy egy lapos fejű csavarhúzóval leemeli a tartály hátuljáról. Helyezze le egy védőfóliára, hogy elkerülje a karcolásokat.
Figyelem: Óvatosan emelje le a tartály fedelét, ne sértse meg a lapos fejű csavarhúzóval.
Tétel Leírás Mennyiség 1 Tartály hátulja 1 2 Tartály fedél 1 -

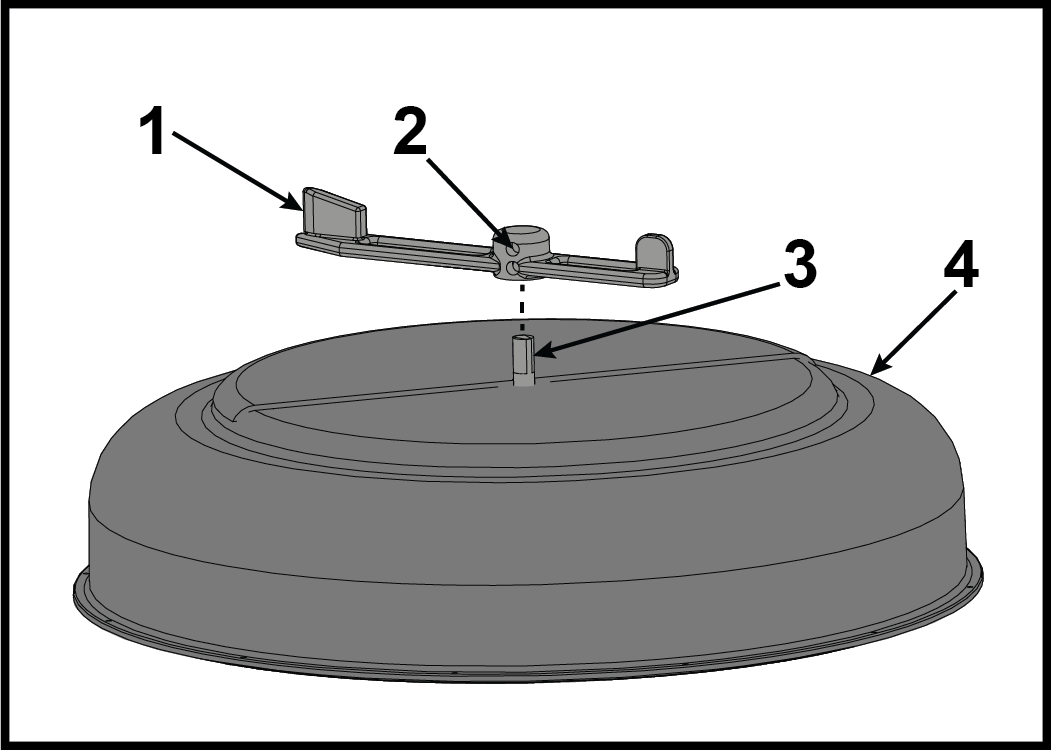

Lazítsa meg az állítókar rögzítőcsavarjait egy 4 mm-es imbuszkulccsal, és távolítsa el az állítókart a hátlap tengelyéről.
Tétel Leírás Menny. 1 Állítókar 1 2 Rögzítőcsavar 2 3 Hátlap tengely 1 4 Tartályfedél 1 -

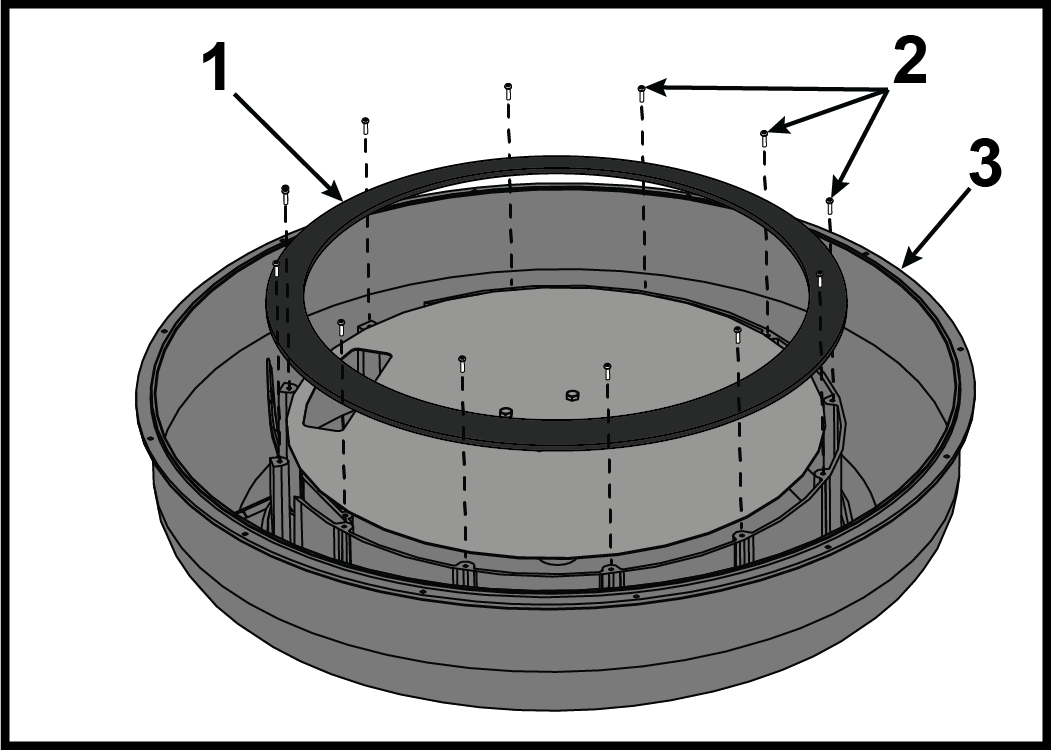

Távolítsa el a tizenkét csavart, amelyek a tartálygyűrűt a tartályfedélhez rögzítik, Phillips csavarhúzóval.
Tétel Leírás Mennyiség 1 Tartálygyűrű 1 2 Csavar 12 3 Tartályfedél 1 -

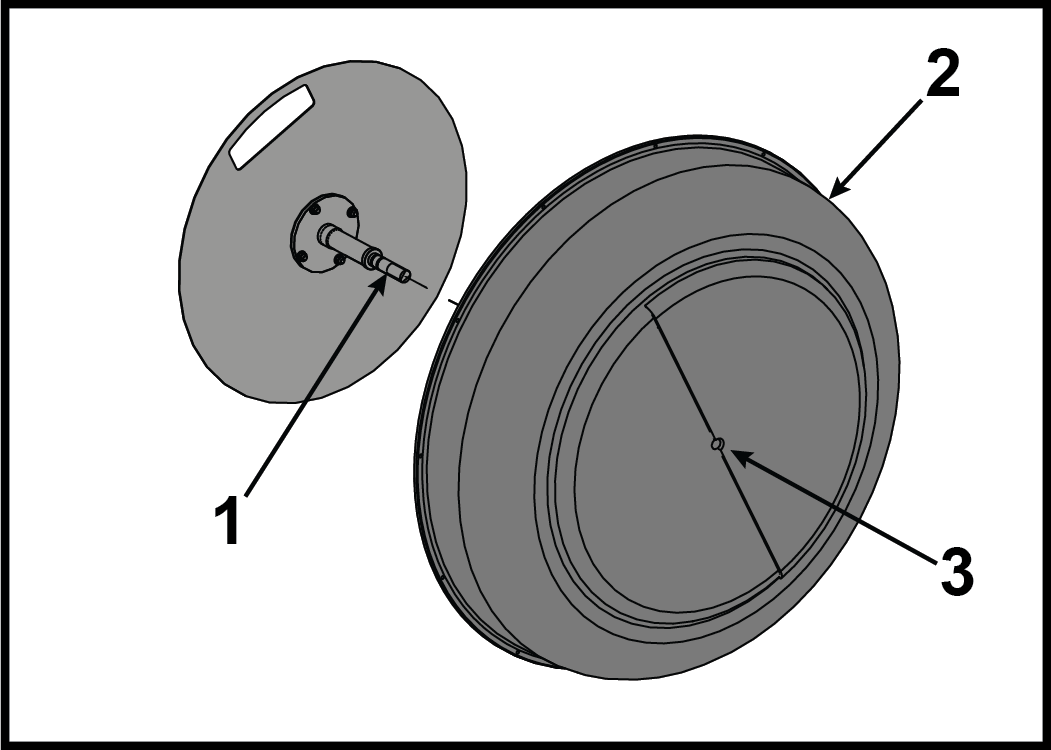

Állítsa a víztartály fedelét az oldalára, és távolítsa el a hátlapot úgy, hogy a tengelyt gumikalapáccsal kiüti.
Tétel Leírás Menny. 1 Hátlap tengely 1 2 Tartály fedél 1 3 Itt üssön gumikalapáccsal 1 -

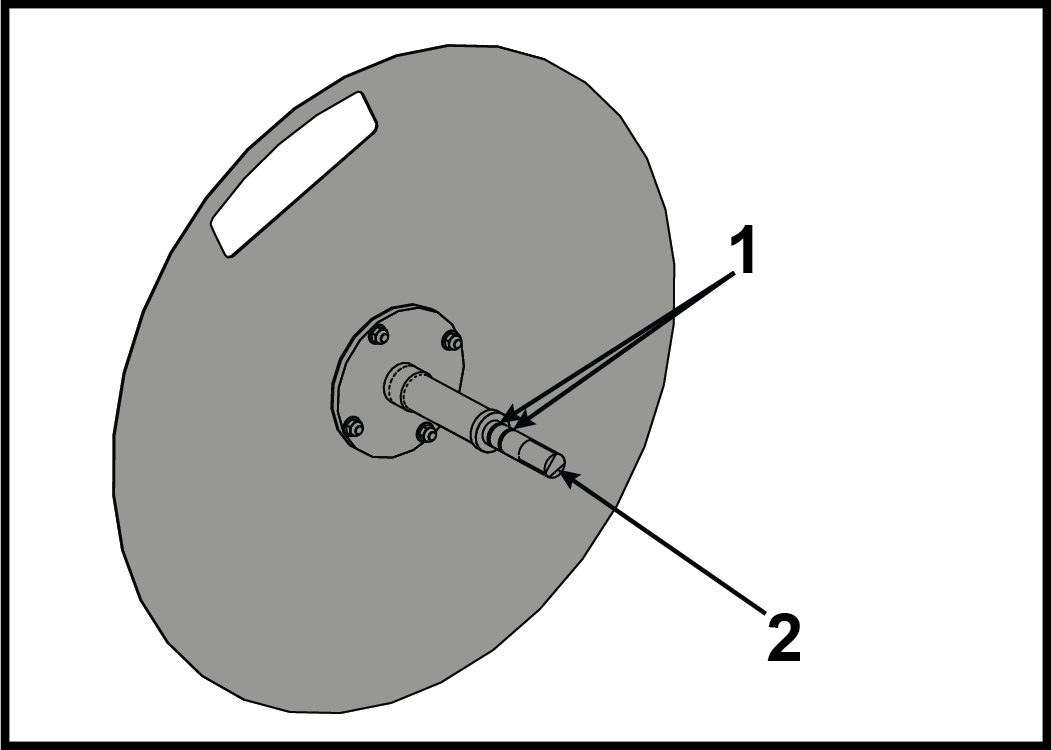

Távolítsa el és dobja ki mindkét O-gyűrűt a hátlap tengelyéről.
Tétel Leírás Menny. 1 O-gyűrű 2 2 Hátlap tengely 1
