Felső víztartály fedél felszerelése

Robert Garber
Létrehozva Frissítve

Ezt a cikket mesterséges intelligencia segítségével automatikusan fordították angol nyelvről. Konfliktus esetén az angol változat az irányadó.

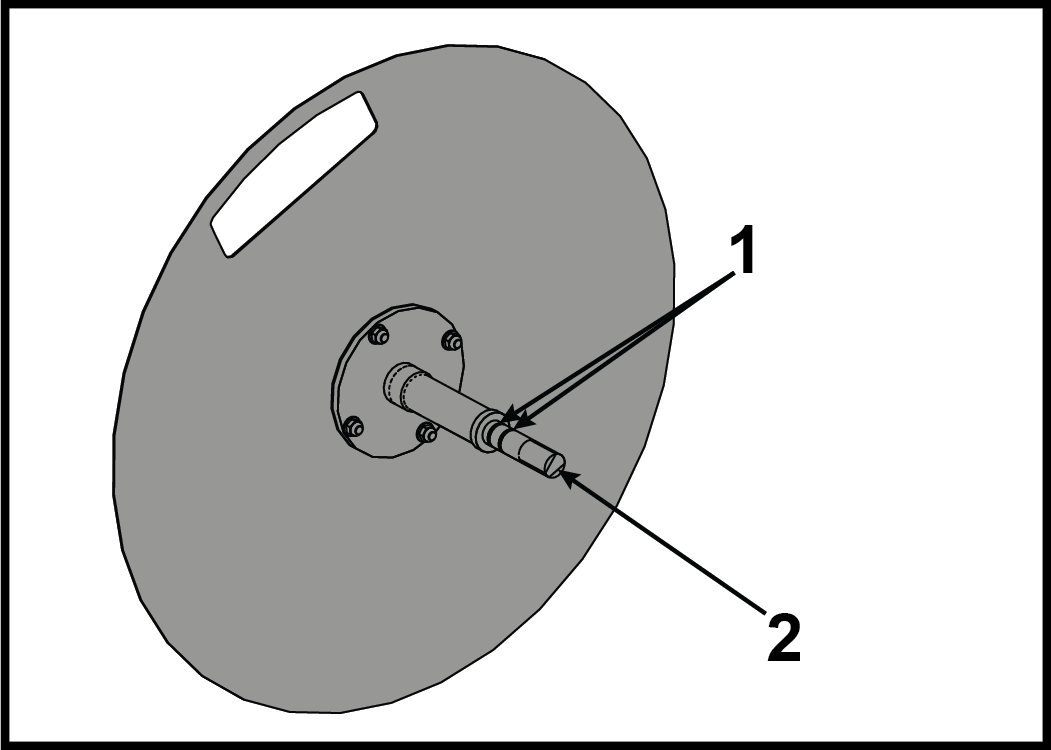

  1. Tisztítsa meg a hátlap tengelyét tiszta ruhával.


    Tétel Leírás Mennyiség
    1 O-gyűrű 2
    2 Hátlap tengely 1
  2. Szerelje fel a két O-gyűrűt a hátlap tengelyére.
  3. Vigyen fel szilikont a tartály rögzítő nyílásának belsejére szilikon ecsettel.

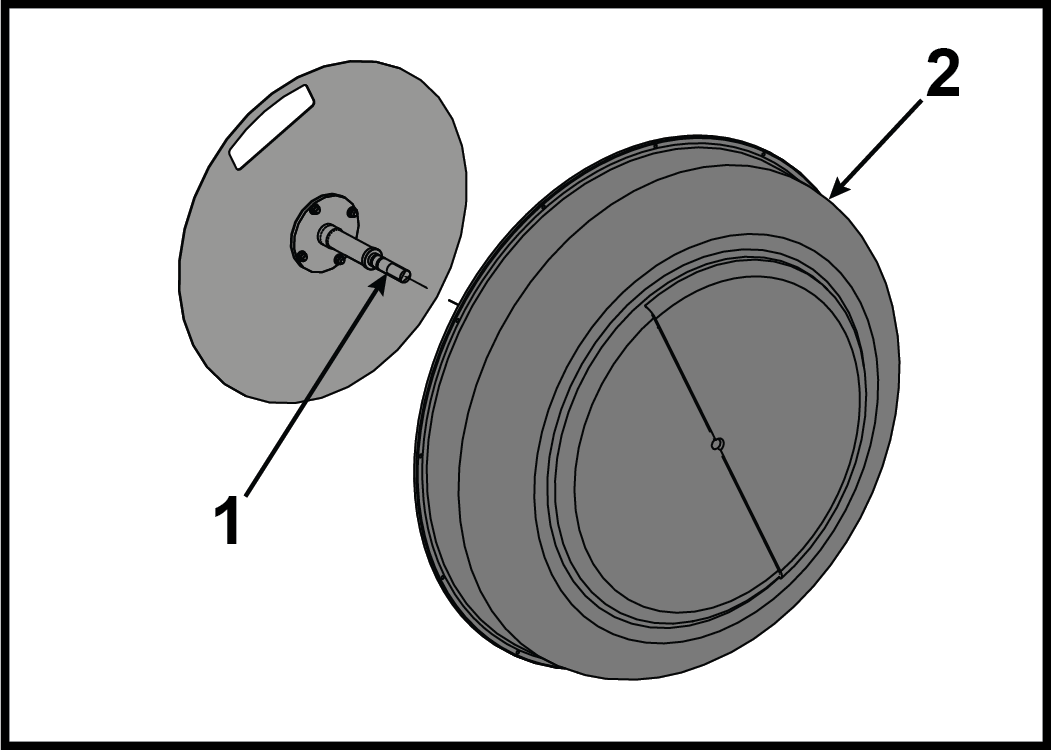

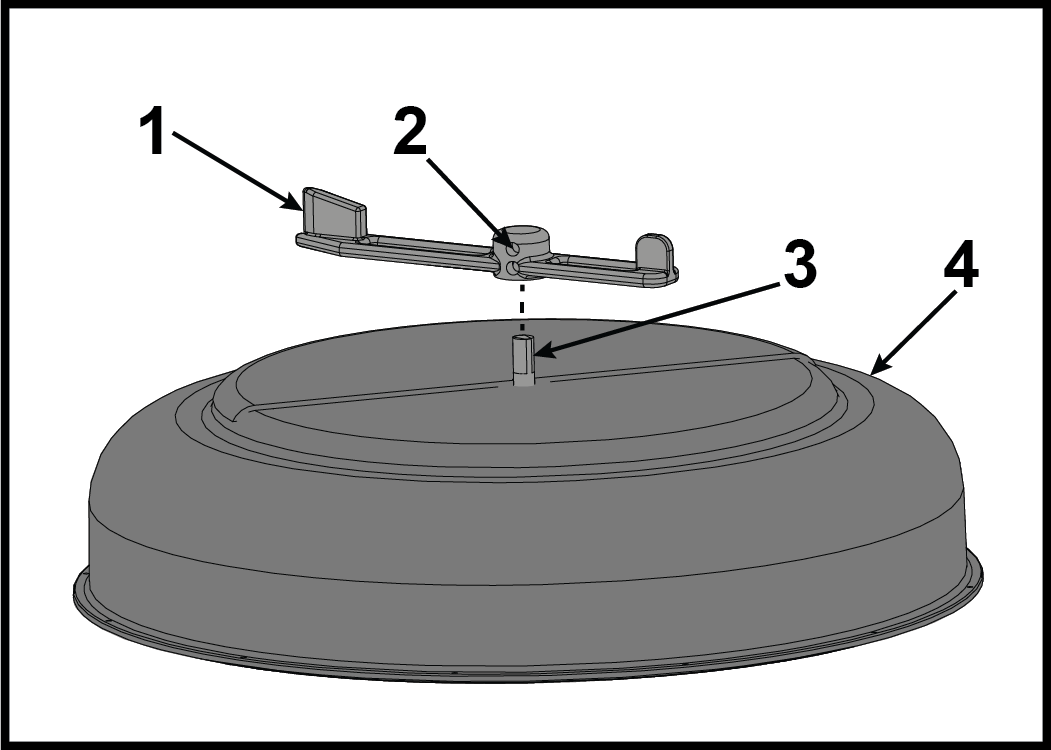

  4. Szerelje be a hátlap tengelyét a tartály fedelébe.


    Tétel Leírás Mennyiség
    1 Hátlap tengely 1
    2 Tartály fedél 1

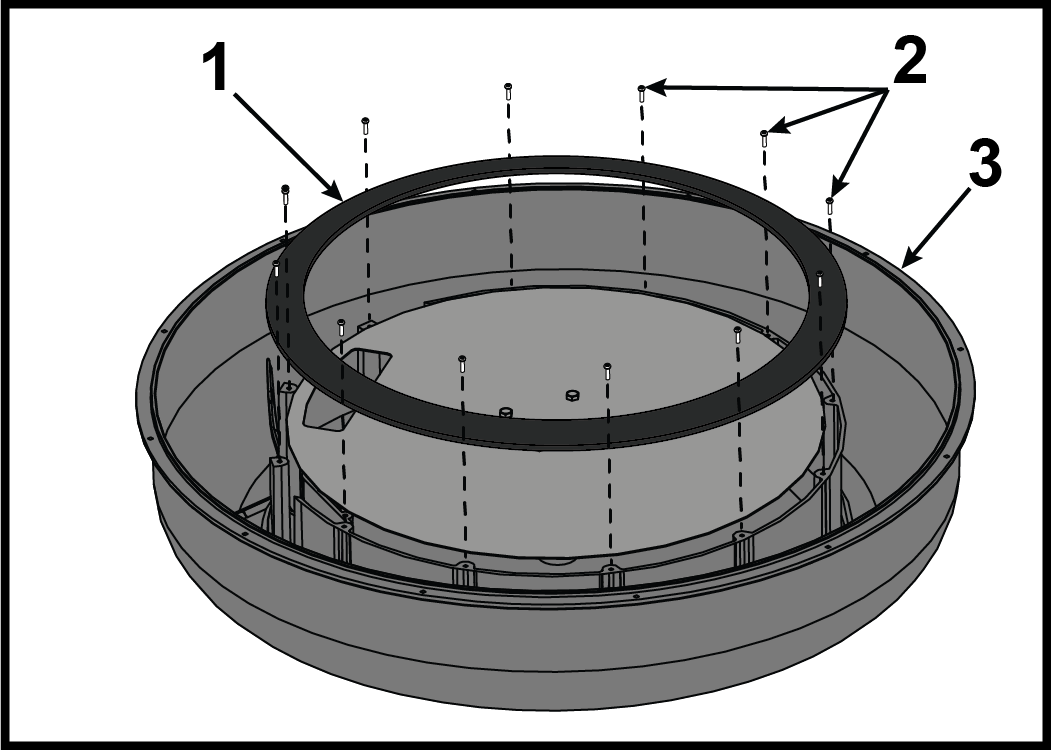

  5. Szerelje fel a tartógyűrűt rögzítő tizenkét csavart egy Phillips csavarhúzóval, de ne húzza meg teljesen.


    Tétel Leírás Mennyiség
    1 Tartógyűrű 1
    2 Csavar 12
    3 Tartófedél 1
  6. Húzza meg teljesen a csavarokat. Nyomaték: 10 kgf / cm.

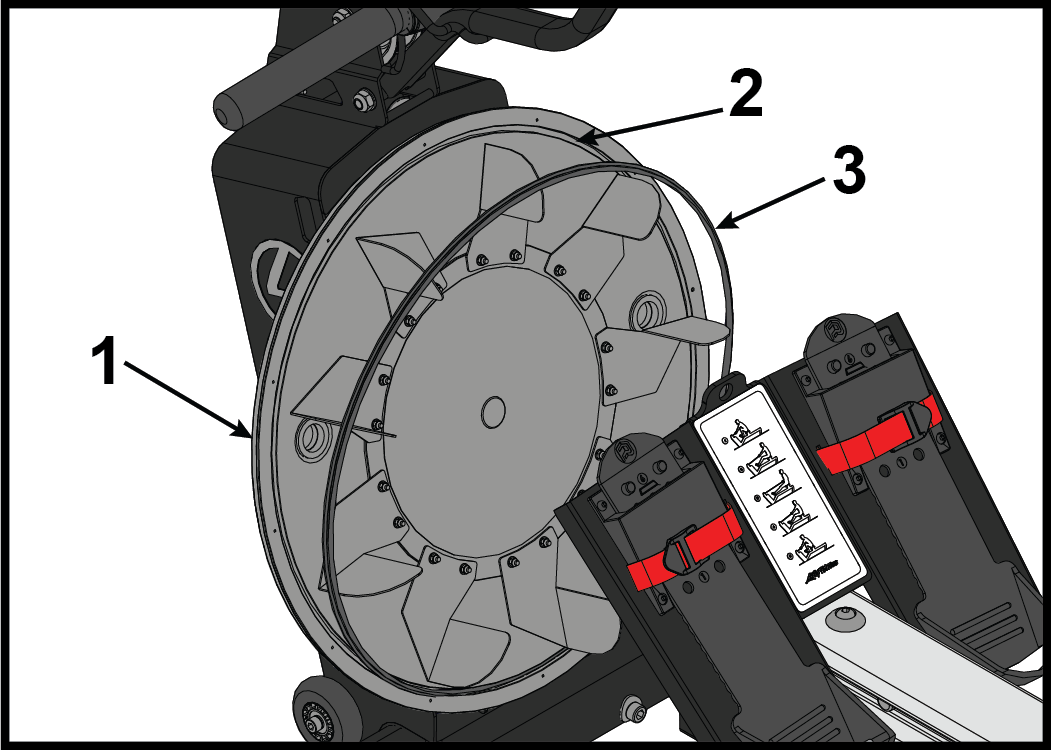

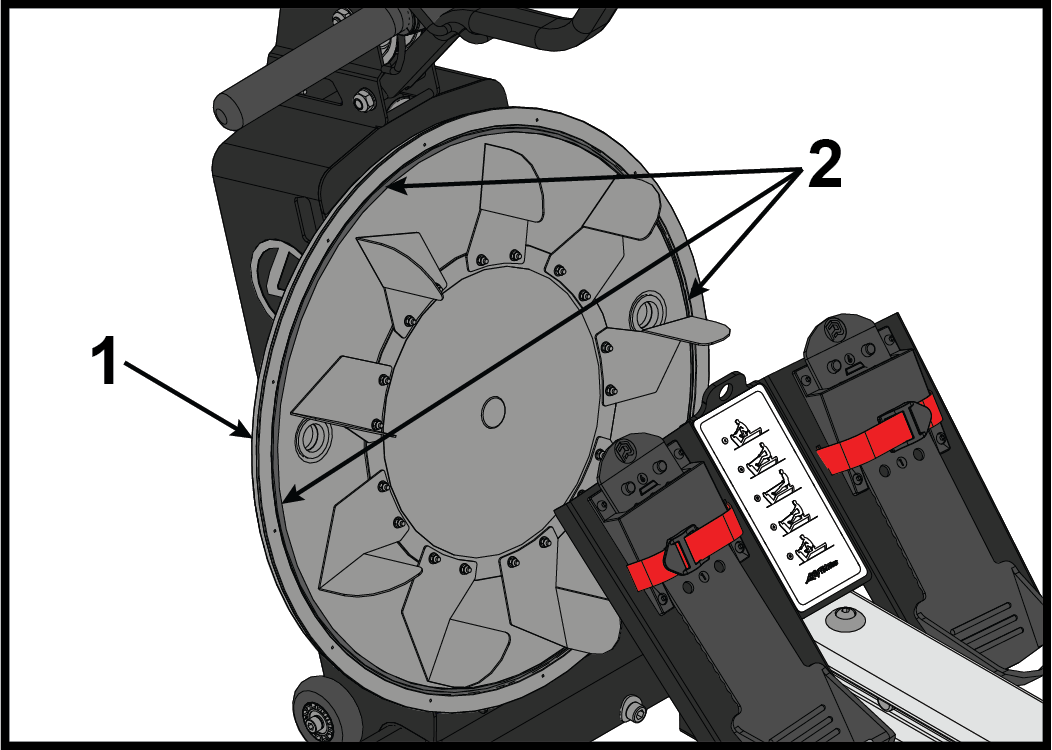

  7. Távolítsa el és dobja el a tartótömítést.


    Tétel Leírás Mennyiség
    1 Tartó hátlap 1
    2 Tartótömítés csatorna 1
    3 Tartótömítés 1
  8. Vigyen fel szilikont a tartály tömítés csatornájára kis ecsettel.


    Tétel Leírás Mennyiség
    1 Tartály hátulja 1
    2 Tartály tömítés csatorna 1

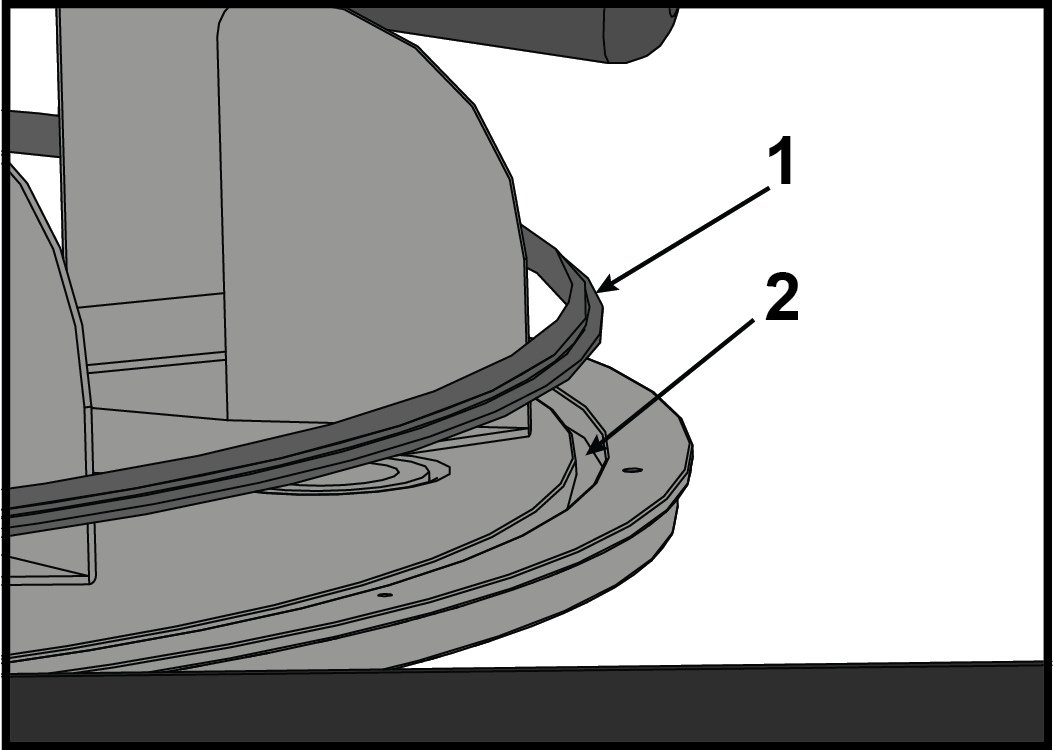

  9. Helyezze be a tartály tömítést a tartály tömítés csatornájába, a lapos oldalával a tartály belseje felé.


    Tétel Leírás Mennyiség
    1 Tartály tömítés 1
    2 Tartály tömítés csatorna 1
  10. Vigyen fel több szilikont a tartály tömítésének tetejére egy kis ecsettel.


    Tétel Leírás Mennyiség
    1 Tartály hátulja 1
    2 Itt vigyen fel szilikont 1

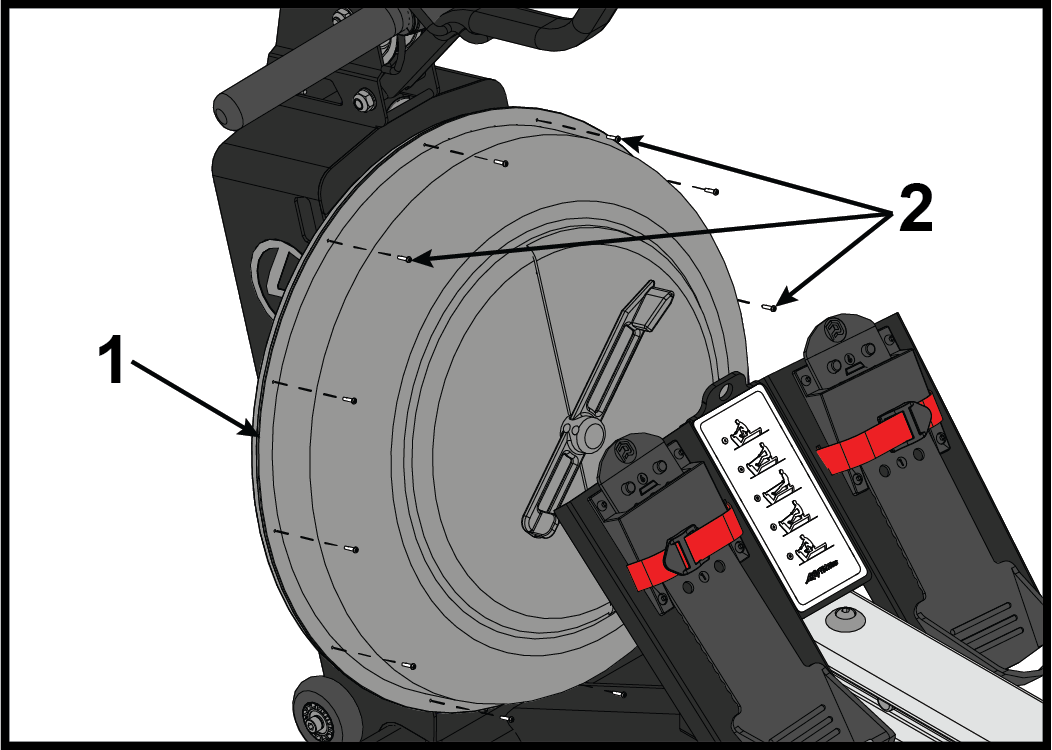

  11. Helyezzen egy csavart a víztartály fedelének tetejére és egyet az aljára.
    Megjegyzés: Igazítsa a víztartály fedelét úgy, hogy a logók és matricák vízszintesen legyenek igazítva.


    Tétel Leírás Mennyiség
    1 Tartály 1
    2 Csavarok 12
  12. Igazítsa mindkét csavart, és szerelje fel a víztartály fedelét az alapra.
  13. Részlegesen húzza meg a csavarokat egy Phillips csavarhúzóval.
  14. Szerelje be a másik tíz csavart, és részlegesen húzza meg a csavarokat egy Phillips csavarhúzóval.
  15. Húzza meg teljesen mind a tizenkét csavart. Nyomaték: 8 kgf / cm.

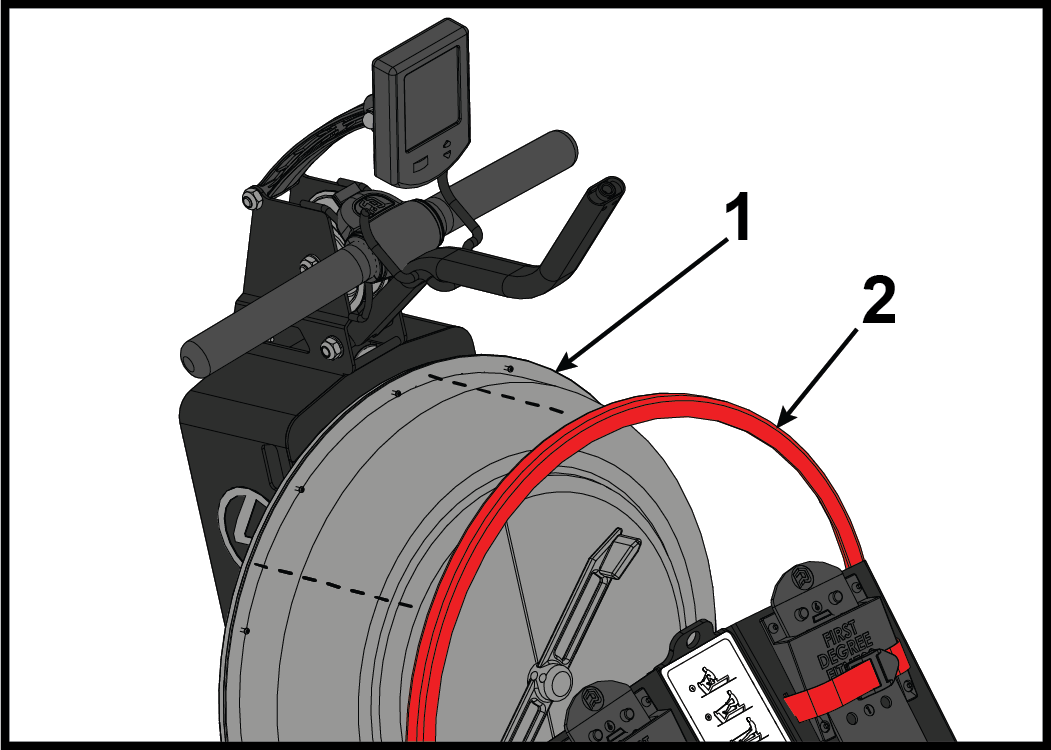

  16. Szerelje fel kézzel a piros külső fedőgyűrűt.


    Tétel Leírás Mennyiség
    1 Tartály 1
    2 Piros külső fedőgyűrű 1
  17. Szerelje fel a rögzítőcsavarokat az állítókarra, és húzza meg egy 4 mm-es imbuszkulccsal. Tesztelje az állítókar forgását a sima működés érdekében.


    Tétel Leírás Mennyiség
    1 Állítókar 1
    2 Rögzítőcsavar 2
    3 Hátsó lemez tengely 1
    4 Tartályfedél 1

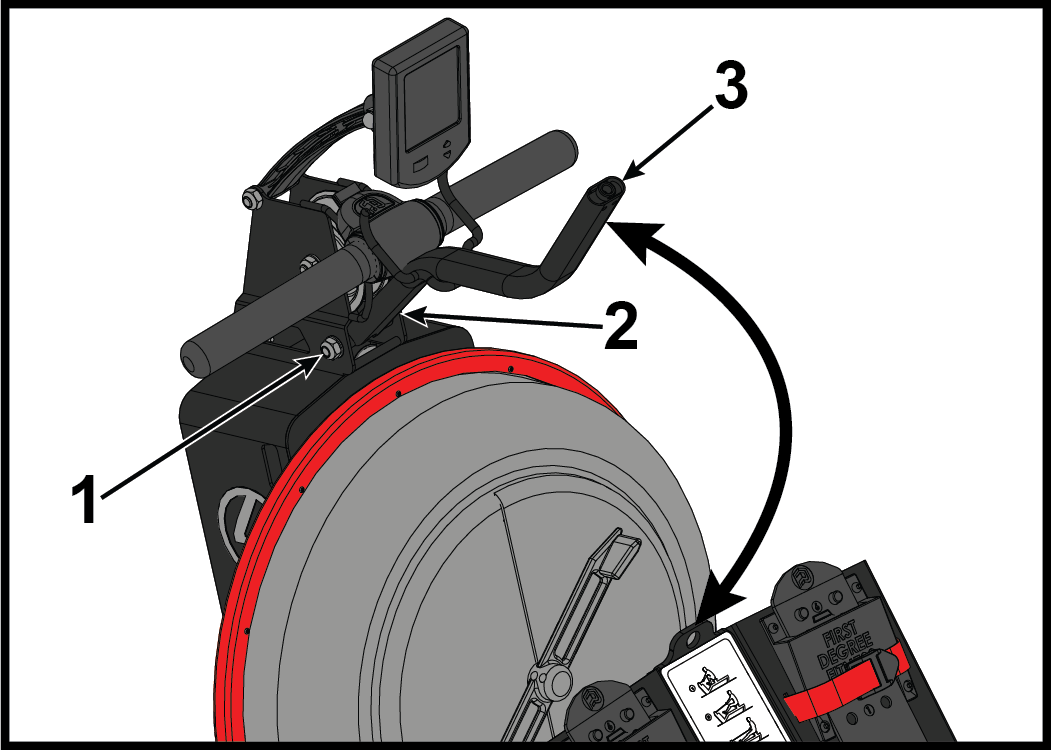

  18. Lazítsa meg az S-kanyar rúd tetejét rögzítő csavart és anyát egy 6 mm-es imbuszkulccsal és 17 mm-es nyitott végű kulccsal.


    Tétel Leírás Menny.
    1 Anya 1
    2 Csavar 1
    3 S-kanyar rúd 1

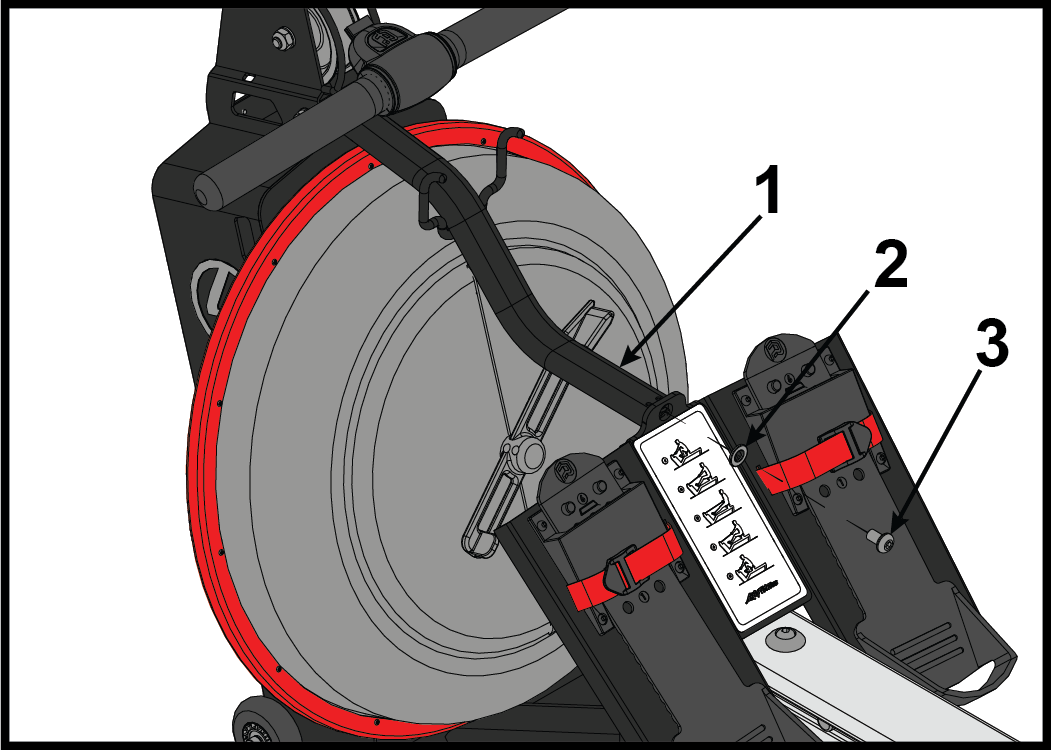

  19. Szerelje fel a csavart és az alátétet, amelyek az S-kanyar rudat a lábtáblához rögzítik, egy 6 mm-es imbuszkulccsal. Nyomaték: 180 kgf / cm.


    Tétel Leírás Menny.
    1 S-kanyar rúd 1
    2 Alátét 1
    3 Csavar 1
  20. Húzza meg az S-kanyar rúd tetejét rögzítő csavart és anyát egy 6 mm-es imbuszkulccsal és 17 mm-es nyitott végű kulccsal. Nyomaték: 180 kgf / cm.
