Daftar Isi
- Perakitan Pemegang Perangkat
- Pemasangan Pemegang Perangkat
- Membongkar Axiom
- Pasang Unit Utama, Kartu Reflektif
- Pasang Puck
- Rakit Ulang Axiom

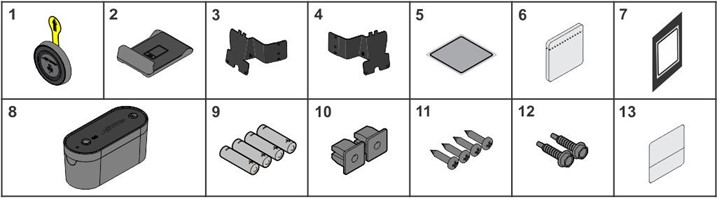

Komponen Kit
Komponen Kit Pemegang Perangkat Insignia dan Axiom Kit
| Item | Deskripsi | Jumlah |
| 1 | Puck (Lihat Artikel Pemasangan Puck) | 1 |
| 2 | Rak Pemegang Perangkat | 1 |
| 3 | Bracket Kiri | 1 |
| 4 | Bracket Kanan | 1 |
| 5 | Pita Reflektor (Lihat Artikel Pemasangan Unit Utama dan Kartu Reflektif) | 1 |
| 6 | Tisu Alkohol (3 pack) | 1 |
| 7 | Penutup Penghitung Rep | 1 |
| 8 | Unit Utama (Lihat Artikel Pemasangan Unit Utama dan Kartu Reflektif) | 1 |
| 9 | Baterai AA | 4 |
| 10 | Grommet | 2 |
| 11 | 8 X 3/4 PHL PAN Screw | 4 |
| 12 | 8-18 X 3/4 Self Tapping Screw | 2 |
| 13 | Label Serial | 1 |
Perakitan Pemegang Perangkat
Lokasi Pemegang Perangkat Axiom
| Model Axiom | Deskripsi | Posisi Pemegang Perangkat: Biru |
| OP-AB | Abdominal | Kiri |
| OP-ABBA | Abdominal/Ekstensi Punggung | Kiri |
| OP-BC | Biceps Curl | Luar Kiri (lihat ilustrasi) |
| OP-BT | Biceps Curl/Ekstensi Triceps | Luar Kiri (lihat ilustrasi) |
| OP-CP | Chest Press | Kiri |
| OP-FLY | Fly | Luar Kiri (lihat ilustrasi) |
| OP-HAA | Hip Abductor-Adductor | Kiri |
| OP-LC | Leg Curl | Kiri |
| OP-LCE | Leg Curl/Ekstensi | Kiri |
| OP-LE | Leg Extension | Kiri |
| OP-LP | Leg Press | Kiri |
| OP-LR | Pulldown/Row | Luar Kiri (lihat ilustrasi) |
| OP-MP | Multi-Press | Kiri |
| OP-PD | Pulldown | Kanan |
| OP-RW | Row | Kanan |
| SS-SLCE | Seated Leg Curl/Ekstensi | Kiri |
| OP-SP | Shoulder Press | Kiri |
| OP-TE | Triceps Extension | Luar Kiri (lihat ilustrasi) |
1. Pilih bracket, Kiri atau Kanan, yang diperlukan untuk unit tempat pemegang perangkat dipasang; buang bracket yang tidak digunakan. CATATAN: Cari potongan 'L' (Kiri) dan 'R' (Kanan) pada bracket.
| Item | Deskripsi | Jumlah |
| 1 | Bracket Kiri | 1 |
| 2 | Bracket Kanan | 1 |

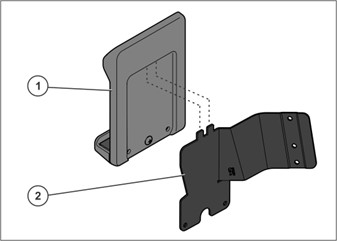

2. Masukkan tab bracket ke bagian belakang rak pemegang perangkat.
| Item | Deskripsi | Jumlah |
| 1 | Rak Pemegang Perangkat | 1 |
| 2 | Bracket (Kanan) | 1 |
3. Masukkan sekrup 8 X 3/4 PHL PAN dan kencangkan hingga 16-20 in-lbs (1.8-2.2 Nm).
| Item | Deskripsi | Jumlah |
| 1 | Penahan Perangkat | 1 |
| 2 | 8 X 3/4 PHL PAN Sekrup | 2 |

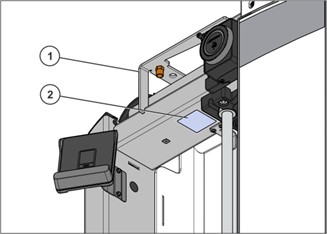

Instalasi Penahan Perangkat Axiom
Lokasi Pemasangan Penahan Perangkat
Ada dua metode pemasangan untuk penahan perangkat: di dalam dan di luar.
Di Dalam Pemasangan
Penahan perangkat dipasang di dalam menara.
Ada dua variasi dari Di Luar Pemasangan: Atas dan Bawah.

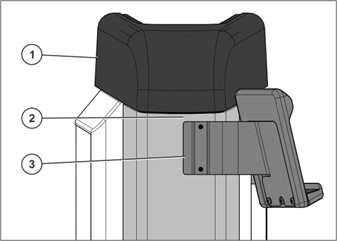

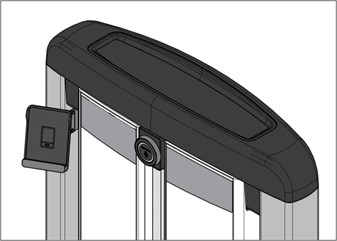

Di Luar Pemasangan: Atas (OP-BC, OP-BT, OP-TE)
Penahan perangkat dipasang di luar menara
| Item | Deskripsi | Jumlah |
| 1 | Penutup Menara | 1 |
| 2 | Rangka Menara | 1 |
| 3 | Penahan Perangkat | 1 |

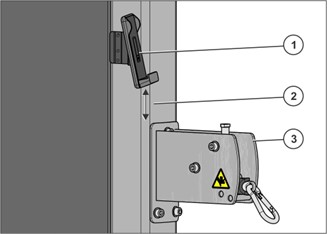

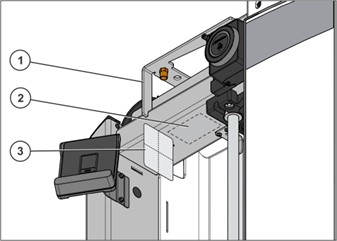

Di Luar Pemasangan: Bawah (OP-FLY, OP-LR).
Dipasang pada rangka menara, di sebelah penutup belakang, 3,5 inci (8,99 cm) di atas braket katrol.
| Item | Deskripsi | Jumlah |
| 1 | Penahan Perangkat | 1 |
| 2 | Rangka Menara | 1 |
| 3 | Braket Katrol | 1 |
Membongkar Axiom

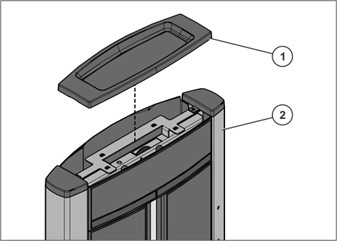

1. Angkat dan lepaskan baki penutup atas dari menara.
| Item | Deskripsi | Jumlah |
| 1 | Baki Penutup Atas | 1 |
| 2 | Menara | 1 |
2. Longgarkan dan lepaskan sekrup serta tutup tabung dari menara.
| Item | Deskripsi | Jumlah |
| 1 | 8 X 3/4 PHL PAN Sekrup | 2 |
| 2 | Tutup Tabung | 2 |
| 3 | Menara | 1 |

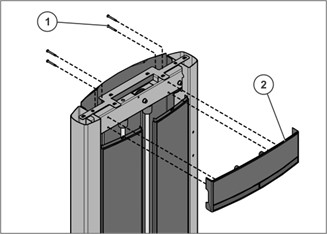

3. Longgarkan dan lepaskan sekrup M6 X 50mm HCS dan penutup depan.
| Item | Deskripsi | Jumlah |
| 1 | Sekrup M6 X 50mm HCS | 4 |
| 2 | Penutup Depan | 1 |
4. Angkat dan lepaskan penutup depan dengan hati-hati, jika tersedia.
| Item | Deskripsi | Jumlah |
| 1 | Penutup Depan | 2 |

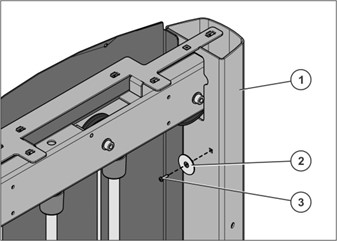

5. Longgarkan dan lepaskan 8 X 3/4 PHL PAN Sekrup dan Grommet Penahan Penutup dari menara.
| Item | Deskripsi | Jumlah |
| 1 | Menara | 1 |
| 2 | Grommet Penahan Penutup | 1 |
| 3 | 8 X 3/4 PHL PAN Sekrup | 1 |

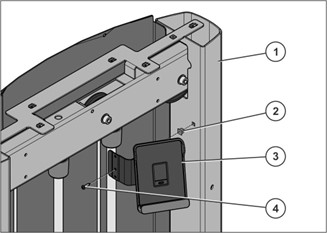

6. Masukkan grommet ke dalam lubang persegi yang ada di menara dan masukkan 8 X 3/4 PHL PAN sekrup ke dalam lubang tengah penahan perangkat. Kencangkan hingga 16-20 in-lbs (1,8-2,2 Nm).
| Item | Deskripsi | Jumlah |
| 1 | Menara | 1 |
| 2 | Grommet | 1 |
| 3 | Penahan Perangkat | 1 |
| 4 | 8 X 3/4 PHL PAN Screw | 1 |

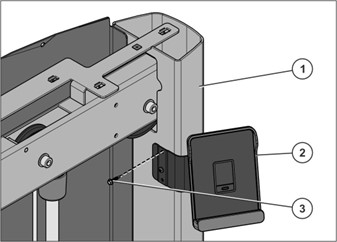

7. Pastikan penahan perangkat sejajar dan pasang lubang atas penahan perangkat ke menara dengan 8-18 X 3/4 Self Tapping Screw. Jangan terlalu kencang. Kencangkan hingga 16-20 in-lbs (1.8-2.2 Nm).
| Item | Deskripsi | Jumlah |
| 1 | Menara | 1 |
| 2 | Penahan Perangkat | 1 |
| 3 | 8-18 X 3/4 Self Tapping Screw | 1 |
Instalasi Penahan Perangkat Selesai
Pasang Unit Utama

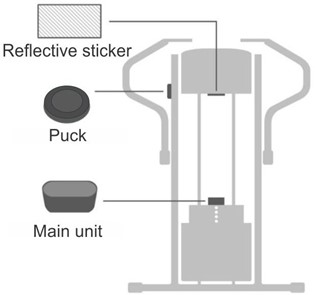

Unit utama digunakan bersama dengan puck pada mesin gym, yang dilengkapi dengan tumpukan beban. Unit utama dipasang di pelat atas tumpukan beban, dengan garis pandang bebas ke stiker reflektif yang ditempelkan pada permukaan datar di atas unit utama. Stiker reflektif wajib dipasang di area yang sesuai di dalam mesin dengan garis pandang bebas ke unit utama. Sensor optik harus bergerak bersama dengan tumpukan beban dalam garis lurus terhadap stiker reflektif. Harus ada bidang pandang bebas, sekitar +/- 10 derajat dari sensor terhadap stiker reflektif. Jarak maksimum antara unit utama dalam posisi terendah dan kartu reflektif di atas adalah 160cm/63 inci.
Gunakan Aplikasi LF Assist

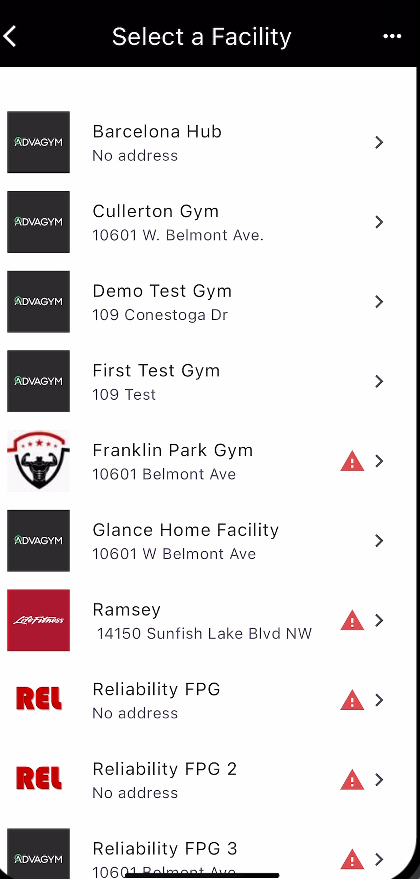

Perencana Life Fitness seharusnya telah memberikan Anda akses ke fasilitas tempat Anda melakukan instalasi. Jika Anda tidak melihat fasilitas tersebut, hubungi perencana. Mereka dapat menambahkan akun Anda hampir secara real-time. Jika Anda perlu menyegarkan daftar setelah perubahan dilakukan, klik pada 3 titik di sudut kanan atas dan klik muat ulang gym.

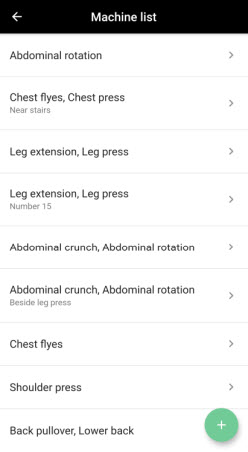

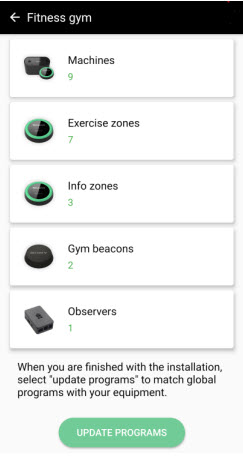

1. Tekan tab mesin di ikhtisar situs.
2. Tekan tombol “+” di ikhtisar mesin.
3. Buka unit utama dengan menekan bagian atas dan mendorongnya sedikit ke bawah (melepaskan mekanisme pengunci) lalu geser ke depan (sepanjang panjangnya). Geser bagian atas dan angkat dari casing. Label putih terletak di sebelah paket baterai di satu sisi. Catatan: pasang satu baterai dari kemasan, Anda harus memasang semua empat baterai dengan benar agar unit dapat berfungsi.
4. Geser bagian atas dan angkat dari casing. Pasang baterai AA dengan memastikan bahwa semua 4 baterai ditempatkan dengan benar. (Unit utama dalam mode tidur saat tidak bergerak. Menggoyangkan unit utama akan membangunkannya. Saat unit terbangun, lampu LED hijau akan berkedip setiap 3 detik, memancarkan alamat MAC-nya. Setelah 3 detik tanpa aktivitas, unit akan kembali tidur.)
5. Bersihkan bagian atas tumpukan beban dengan tisu alkohol. Pastikan untuk menunggu beberapa menit agar alkohol isopropil benar-benar kering. Pastikan untuk meletakkan unit utama di pelat atas. Tergantung pada jenis tumpukan, bisa berada di tempat yang berbeda. Tim teknik Life Fitness telah memverifikasi bahwa unit utama akan cocok dengan pelat kepala atas dari lini produk yang didukung. Permukaan pada tumpukan beban harus dibersihkan dengan kain lembut dan alkohol isopropil (juga disebut isopropil, isopropanol, atau 2-propanol) dengan konsentrasi lebih dari 95%, sebelum memasang unit utama pada permukaan.
| Item | Deskripsi | Jumlah |
| 1 | Tumpukan Beban | 1 |
| 2 | Tisu Alkohol | 1 |

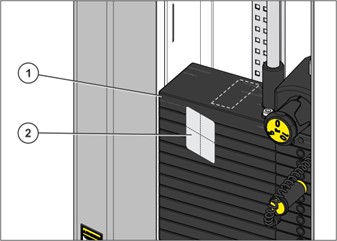

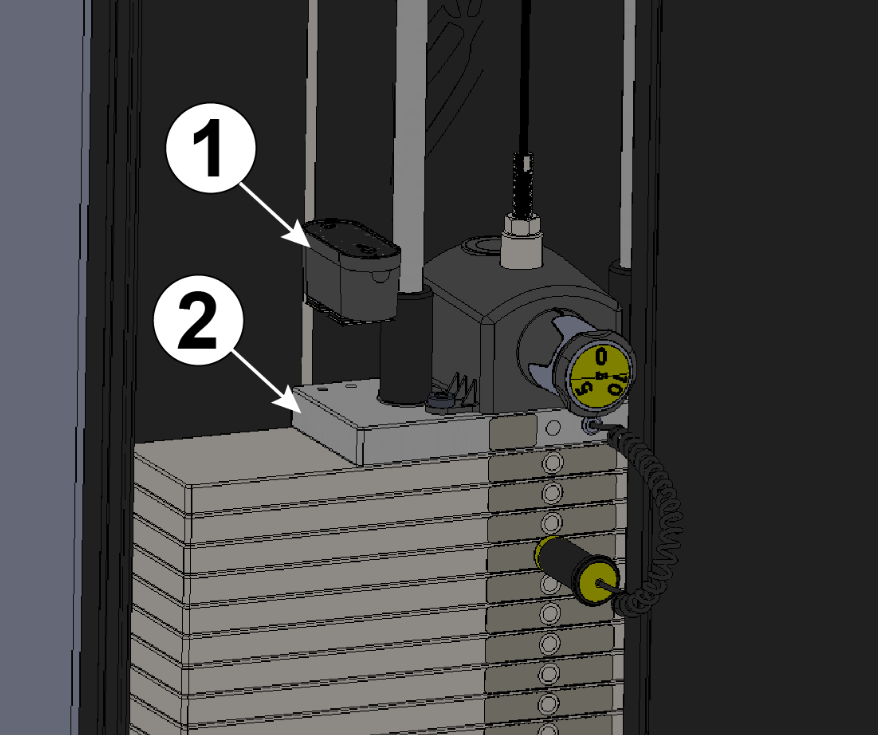

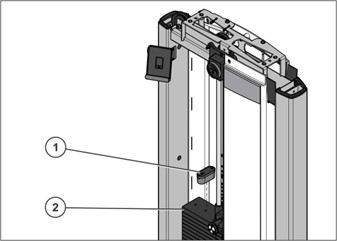

6. Lepaskan pelindung dari unit utama, pasang unit utama sehingga pintu baterai/ penutup atas terbuka ke arah pin tarik - tekan dan tempelkan ke tumpukan beban, tepat di bawah kartu reflektif. Unit utama dilengkapi dengan penutup plastik pelindung yang harus dilepas setelah instalasi. Jendela sensor harus bersih dan bebas debu. Dapat dibersihkan dengan kain lembut jika kotor. Catatan: Meskipun unit sudah dilengkapi dengan pita Velcro, kami merekomendasikan penggantian baterai tanpa melepas unit utama dari pelat atas dan sebagai gantinya membuka pintu baterai / penutup atas.
| Item | Deskripsi | Jumlah |
| 1 | Unit Utama | 1 |
| 2 | Stack Beban | 1 |

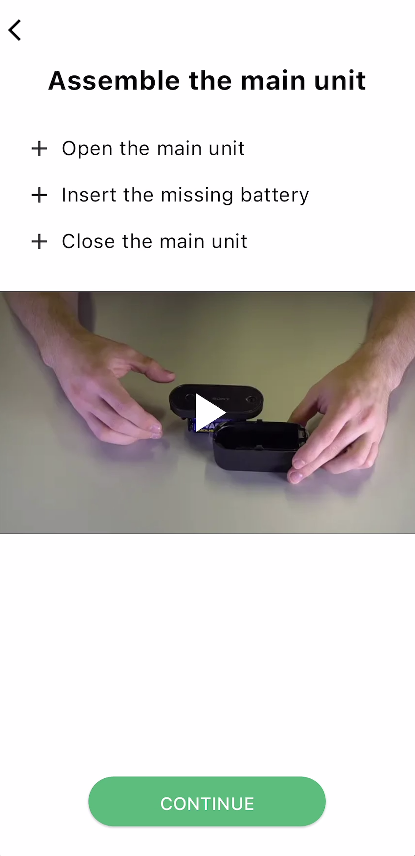

7. Konfirmasi perakitan unit utama
Instalasi Unit Utama Selesai
Pasang Kartu Reflektif
Unit utama dipasang pada pelat atas stack beban, dengan garis pandang bebas ke stiker reflektif yang ditempelkan pada permukaan datar di atas unit utama. Stiker reflektif wajib dipasang pada area yang sesuai di dalam mesin dengan garis pandang bebas ke unit utama. Sensor optik harus bergerak bersama dengan stack beban dalam garis lurus terhadap stiker reflektif. Harus ada bidang pandang bebas, sekitar +/- 10 derajat dari sensor terhadap stiker reflektif. Jarak maksimum antara unit utama dalam posisi terendah dan kartu reflektif di atas adalah 160cm/63 inci. Stiker reflektif yang disertakan dengan unit utama harus digunakan; tidak diperbolehkan menggunakan kartu reflektif lainnya.
1. Bersihkan bagian bawah tabung silang menara dengan tisu alkohol. Pastikan untuk menunggu beberapa menit agar alkohol isopropil benar-benar kering. Stiker reflektif harus dipasang pada permukaan datar yang tegak lurus terhadap sumbu optik sensor seperti yang ditunjukkan. Permukaan harus dibersihkan dengan alkohol isopropil (juga disebut isopropil, isopropanol, atau 2-propanol) dengan konsentrasi lebih dari 95% dan kain lembut sebelumnya.
| Item | Deskripsi | Jumlah |
| 1 | Menara | 1 |
| 2 | Area yang Dibersihkan | 1 |
| 3 | Tisu Alkohol | 1 |

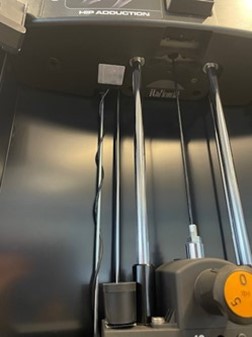

2. Lepaskan pelindung dan tempelkan reflektor ke bagian bawah tabung silang menara.
| Item | Deskripsi | Jumlah |
| 1 | Menara | 1 |
| 2 | Reflektor | 1 |
Gunakan Aplikasi LF Assist

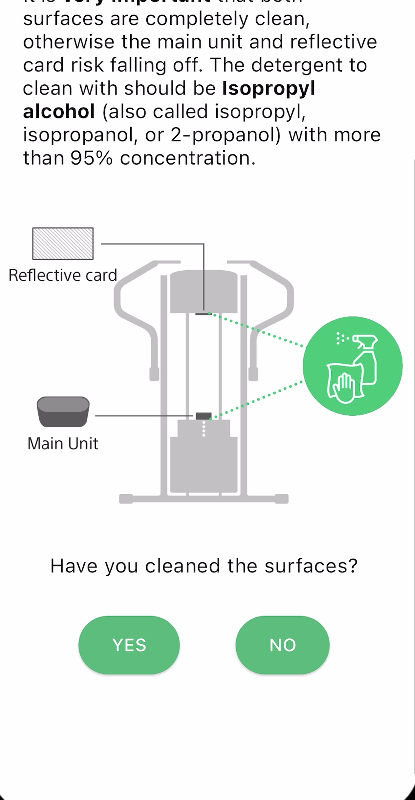

3. Konfirmasi pembersihan pelat beban atas dan menara tempat Anda meletakkan kartu reflektif

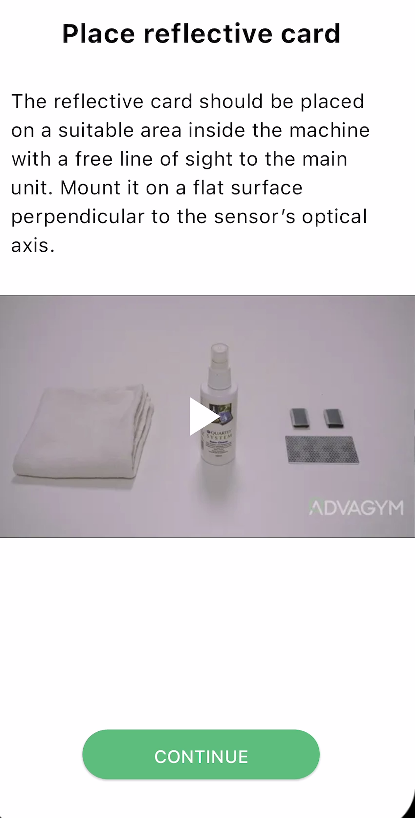

4. Konfirmasi pemasangan kartu reflektif

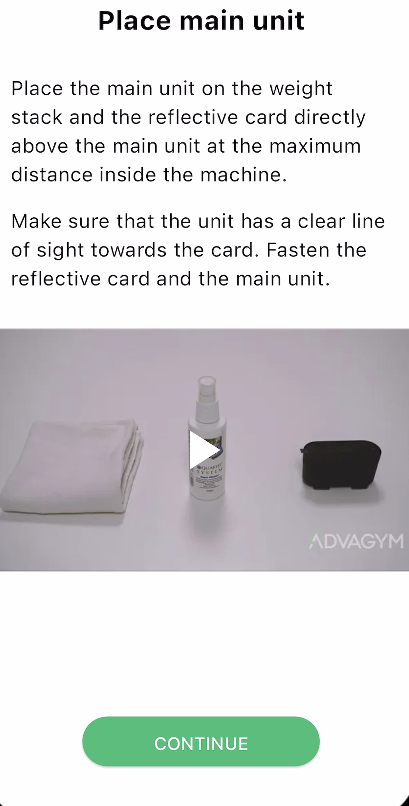

5. Konfirmasi pemasangan unit utama

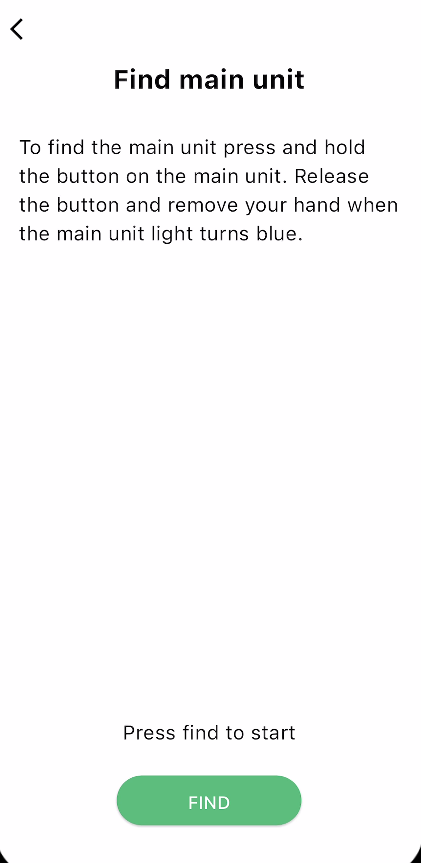

6. Ikuti instruksi dalam aplikasi untuk mengatur unit utama ke mode pairing. Tekan Cari
7. Aplikasi sekarang sedang mencari unit utama dan mengukur sinyalnya.
8. Verifikasi bahwa jarak antara unit utama dan kartu reflektif kira-kira seperti yang disebutkan dalam aplikasi.

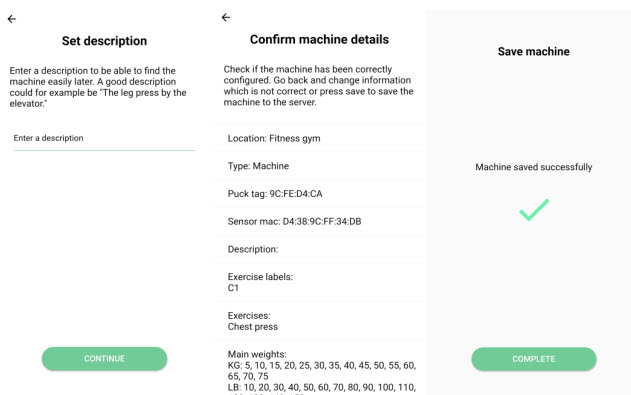

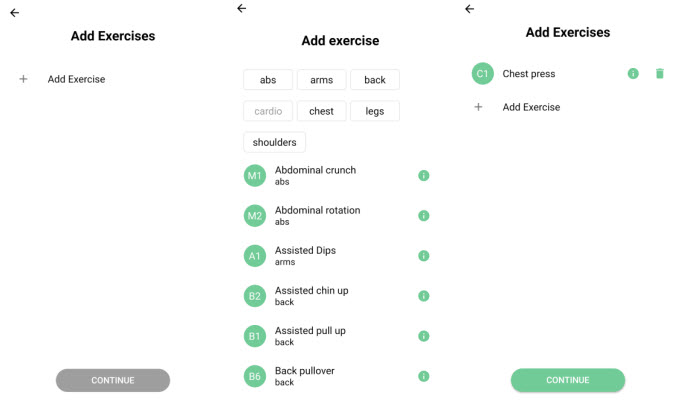

9. Tekan Tambahkan Latihan untuk menambahkan latihan atau salin latihan untuk menyalin latihan yang sudah ada dari lokasi gym. Pilih latihan mesin untuk mesin saat ini dengan menekan nama. (Tekan tombol info untuk melihat video instruksi latihan)
10. Ulangi langkah 9 untuk menambahkan lebih banyak latihan mesin pada mesin seperti chest fly/rear delt, hip adduction/hip abduction assisted dip/chin atau tekan selesai untuk melanjutkan.

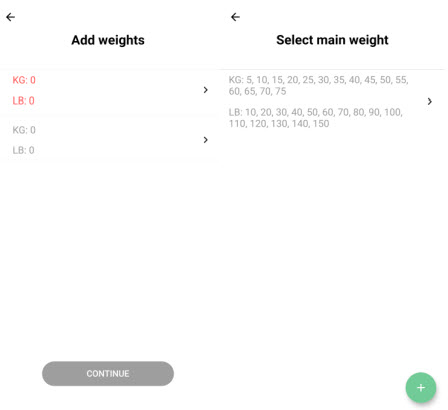

11. Pilih beban utama dengan menekan stack beban atas.
Pilih stack beban utama di antara daftar stack beban atau buat yang baru dengan menekan
tombol “+”. (Jika ini adalah mesin pertama yang dipasang di lokasi gym, daftar akan kosong)

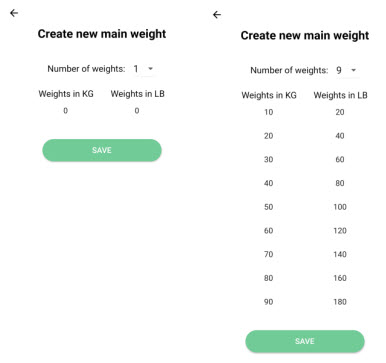

Jika stack beban utama mesin tidak ada dalam daftar, buat yang baru dengan mengikuti langkah-langkah ini:
Masukkan jumlah beban pada stack beban.
Tambahkan nilai pertama dan kedua dari stack beban.
Solusi “smart-add” mengisi sisa daftar dengan nilai delta beban yang sama seperti pasangan beban terakhir. Konfirmasi bahwa nilai-nilai tersebut benar. Jika tidak, koreksi nilai-nilai secara manual sesuai dengan stack beban dari atas ke bawah. Tekan simpan.
Jika mesin memiliki "berat tambahan":
Pilih berat tambahan dengan menekan tumpukan berat bagian bawah.
Pilih tumpukan berat tambahan di antara daftar tumpukan berat atau buat yang baru dengan menekan tombol "+". (Jika ini adalah mesin pertama yang dipasang di lokasi, daftar akan kosong)
Jika tumpukan berat tambahan mesin tidak ada dalam daftar, buat yang baru dengan mengikuti
langkah-langkah berikut:
Masukkan jumlah tumpukan pada tumpukan berat.
Tambahkan nilai pertama dan kedua dari tumpukan berat.
Solusi "smart-add" mengisi sisa daftar dengan nilai, dengan cara yang sama seperti untuk tumpukan unit utama. Konfirmasi bahwa semua nilai sudah benar. Cara cepat untuk melakukannya adalah dengan memeriksa apakah angka terbawah/terberat dari tumpukan sesuai dengan angka terbawah pada aplikasi. Jika tidak, koreksi nilai secara manual sesuai dengan tumpukan berat dari atas ke bawah. Tekan simpan.
Pasang Puck
Lokasi Puck Axiom
| Model Axiom | Deskripsi | Lokasi Puck: Hijau |
| OP-AB | Abdominal | Kiri |
| OP-ABBA | Abdominal/Ekstensi Punggung | Kiri |
| OP-BC | Biceps Curl | Kiri |
| OP-BT | Biceps Curl/Ekstensi Triceps | Kiri |
| OP-CP | Chest Press | Kiri |
| OP-FLY | Fly | Kanan |
| OP-HAA | Hip Abductor-Adductor | Kiri |
| OP-LC | Leg Curl | Kiri |
| OP-LCE | Leg Curl/Ekstensi | Kiri |
| OP-LE | Leg Ekstensi | Kiri |
| OP-LP | Leg Press | Kiri |
| OP-LR | Pulldown/Row | Kanan |
| OP-MP | Multi-Press | Kiri |
| OP-PD | Pulldown | Kanan |
| OP-RW | Row | Kanan |
| SS-SLCE | Seated Leg Curl/Ekstensi | Kiri |
| OP-SP | Shoulder Press | Kiri |
| OP-TE | Triceps Ekstensi | Kiri |
Pasang puck ke mesin
1. Bersihkan lokasi dengan tisu alkohol. Pastikan menunggu beberapa menit hingga alkohol Isopropil benar-benar kering. Lepaskan pelindung belakang dari puck, lalu dengan hati-hati pusatkan dan tempelkan puck ke mesin.

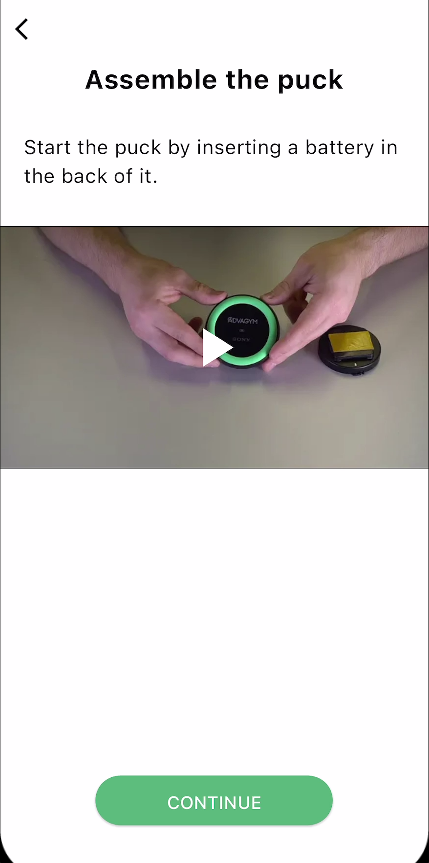

2. Lepaskan insulasi untuk mengaktifkan puck

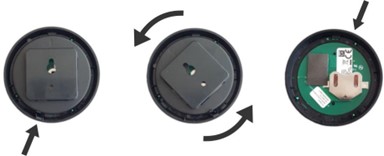

Untuk mengaktifkan baterai, lepaskan tab insulasi dengan lembut, yang ditandai di sini dengan warna kuning. Melepaskan tab insulasi secara agresif dapat menggeser baterai. Lampu pada puck sekarang harus menyala dengan warna biru sebelum mati. Jika Anda perlu membuka puck, ikuti petunjuk di bawah ini.
Catatan: Untuk mengakses baterai (CR2450) jika perlu diganti, lepaskan baterai lama.
Untuk memasang baterai baru, geser baterai ke dalam slot dengan sisi positif menghadap atas.
Untuk menutup puck, temukan panah pada bagian belakang. Panah harus mengarah ke tab pengunci. Putar bagian belakang ke kanan hingga Anda mendengar klik.
Gunakan Aplikasi LF Assist
3. Konfirmasi baterai aktif

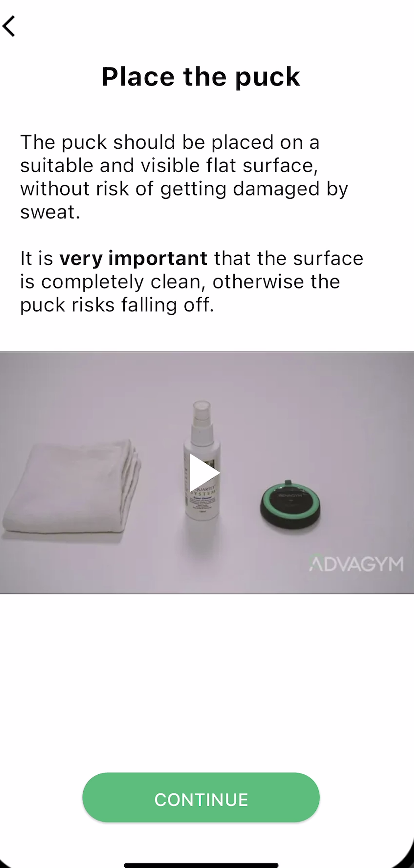

4. Konfirmasi penempatan puck

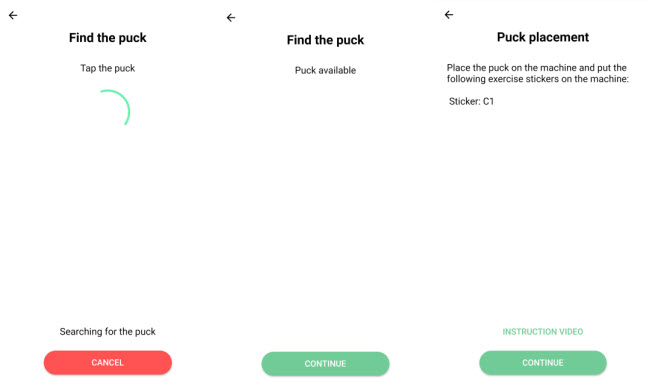

5. Identifikasi puck dengan mengikuti petunjuk dalam aplikasi.

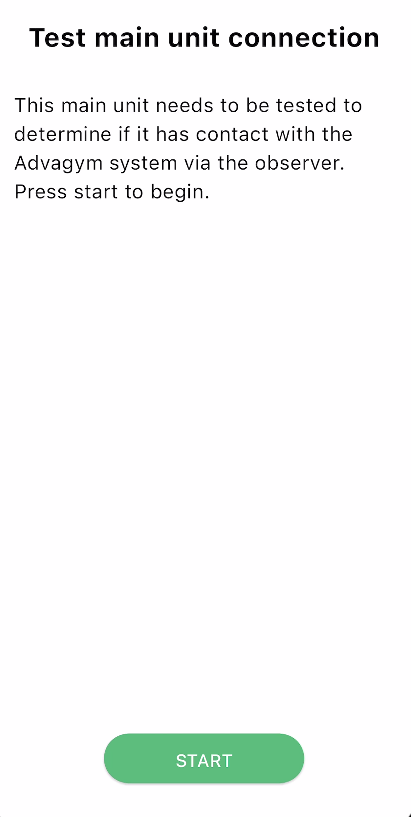

6. Untuk memulai pengujian, tekan dan lepaskan tombol pada Unit Utama hingga lampu LED menjadi biru. Ini bisa memakan waktu hingga 3 menit. Jika berhasil, berarti unit utama dapat berkomunikasi dengan pengamat.
- Jika tidak berhasil, Anda akan gagal dalam pengujian sebanyak 3 kali lagi. Jika Anda tidak dapat memasang unit utama, hubungi dukungan pelanggan. Lihat artikel berikut untuk Informasi Kontak Dukungan Layanan Life Fitness
- Jika unit terlalu jauh dari pengamat, ini bisa menjadi masalah jarak. Catatan: pengamat tambahan mungkin diperlukan jika cakupan lebih dari 328 kaki persegi.
Merakit Ulang Axiom

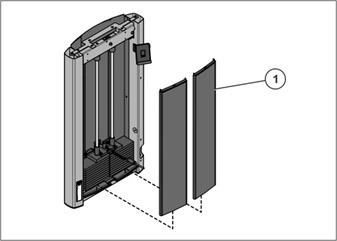

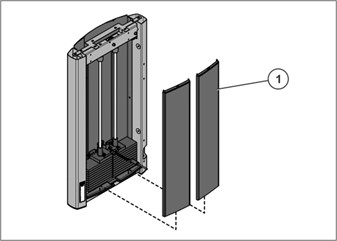

1. Masukkan dan pasang kembali pelindung depan dengan hati-hati, jika tersedia.
| Item | Deskripsi | Jumlah |
| 1 | Pelindung Depan | 2 |
2. Pasang tutup depan dengan sekrup M6 X 50mm HCS dan kencangkan hingga 10-13 in-lbs (1.1-1.5 Nm).
| Item | Deskripsi | Jumlah |
| 1 | Sekrup M6 X 50mm HCS | 4 |
| 2 | Tutup Depan | 1 |

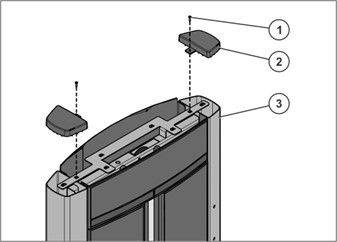

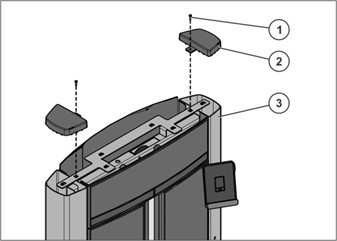

3. Pasang tutup tabung dengan sekrup 8 X 3/4 PHL PAN ke menara dan kencangkan hingga 10-13 in-lbs (1.1-1.5 Nm).
| Item | Deskripsi | Jumlah |
| 1 | Sekrup 8 X 3/4 PHL PAN | 2 |
| 2 | Tutup Tabung | 2 |
| 3 | Menara | 1 |

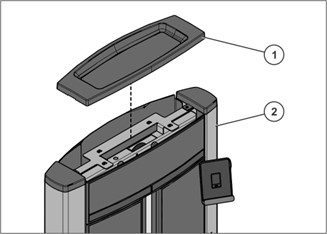

4. Pasang kembali baki tutup atas ke menara.
| Item | Deskripsi | Jumlah |
| 1 | Menara | 1 |
| 2 | Baki Tutup Atas | 1 |

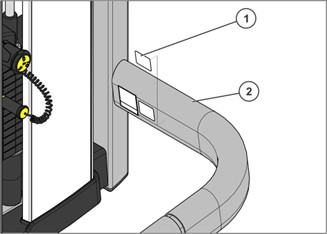

5. Temukan label nomor seri yang ada pada rangka utama unit. Bersihkan area dan tempelkan label nomor seri pada rangka utama unit yang sedang dipasang.
| Item | Deskripsi | Jumlah |
| 1 | Label Nomor Seri | 1 |
| 2 | Rangka Utama | 1 |
Lihat artikel berikut Sistem Life Fitness Connect Cara Menghapus, Mengedit, Mengganti Mesin untuk cara Menghapus, Mengedit, atau Mengganti Mesin (Unit Utama atau Puck)
Lihat artikel berikut untuk Instruksi Pemasangan Kit Kekuatan Sistem Life Fitness Connect tambahan
