Inhoudsopgave

• Montage van apparaat houder
• Demontage van Insignia
• Installatie van apparaat houder
• Installatie van hoofdunit, reflecterende kaart
• Installatie van puck
• Herassemblage van Insignia



Kit Componenten

Insignia en Axiom apparaat houder kit Componenten



Item	Beschrijving	Aantal
1	Puck	1
2	Apparaat houder plank	1
3	Linker beugel	1
4	Rechter beugel	1
5	Reflecterende kaart	1
6	Alcoholdoekjes (3-pack)	1
7	Rep Counter Cover	1
8	Hoofdunit	1
9	AA batterij	4
10	Doorvoer	2
11	8 X 3/4 PHL PAN schroef	4
12	8-18 X 3/4 zelftappende schroef	2
13	Serieel label	1



Benodigde gereedschappen

• Centerpons
• Meetlint
• Hamer of rubberen hamer
• Draadloze boormachine
• ¼" Dopsleutel
• Waterpas
• Stofzuiger
• Ratelsleutel
• M10 ratelsleutel
• M5 inbussleutel
• Fijne punt marker
• 7 mm inbussleutel
• Doeken (onderhoud geleidestang)
• Latex- of nitrilhandschoenen (onderhoud geleidestang)
• 3:1 olie (onderhoud geleidestang)
• Lithiumvet (onderhoud geleidestang)



Montage van apparaat houder

Locaties van Insignia apparaat houder

Insignia Model	Beschrijving	Positie apparaat houder
SS-AB	Abdominaal	Links
SS-ABD	Abdominaal Geavanceerd	Links
SS-ADC	Geassisteerde Dip Chin	Links
SS-BC	Biceps Curl	Links
SS-BCD	Biceps Curl Afhankelijk	Buiten Links (zie illustratie)
SS-BE	Rug Extensie	Links
SS-CE	Kuit Extensie	Links
SS-CP	Borstdruk	Links
SS-CPX	Borstdruk Dubbele As	Links
SS-FLY	Fly	Links
SS-GL	Glute	Rechts
SS-GLD	Glute Brug	Links
SS-HAA	Heup Ad-Ab	Links
SS-HAB	Heup Abductie	Links
SS-HAD	Heup Adductie	Links
SS-LC	Been Curl	Links
SS-LE	Been Extensie	Links
SS-LP	Been Druk	Links
SS-LR	Laterale Heffing	Rechts
SS-PD	Pulldown	Rechts
SS-PDX	Pulldown Dubbele As	Rechts
SS-PEC	Pectorale Fly	Rechts
SS-RW	Roeien	Rechts
SS-SLC	Zittende Been Curl	Links
SS-SLP	Zittende Been Druk	Links
SS-SP	Schouderdruk	Links
SS-TE	Triceps Extensie	Buiten Links (zie illustratie)
SS-TP	Triceps Druk	Links
SS-TR	Romprotatie	Rechts

1. Selecteer de beugel, Links of Rechts, die nodig is voor de unit waarop de apparaat houder wordt geïnstalleerd; gooi de ongebruikte beugel weg. OPMERKING: Zoek naar 'L' (Links) en 'R' (Rechts) uitsnede in de beugels.

Item	Beschrijving	Aantal
1	Linker Beugel	1
2	Rechter Beugel	1



2. Steek de beugeltabs in de achterkant van de apparaat houder plank.

Item	Beschrijving	Aantal
1	Apparaathouder plank	1
2	Beugel (rechts)	1



3. Plaats de 8 X 3/4 PHL PAN schroeven en draai vast tot 16-20 in-lbs (1,8-2,2 Nm).

Item	Beschrijving	Aantal
1	Apparaathouder	1
2	8 X 3/4 PHL PAN schroeven	2



Montagelocaties voor de apparaathouder

Er zijn twee montagemethoden voor de apparaathouder: binnen en buiten.

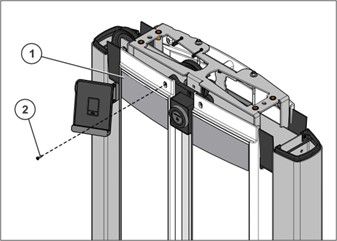

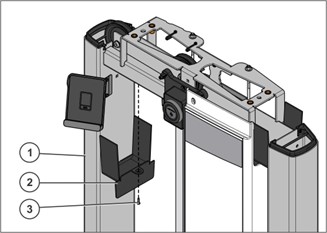

Binnen Montage

De apparaathouder wordt binnen in de toren gemonteerd.

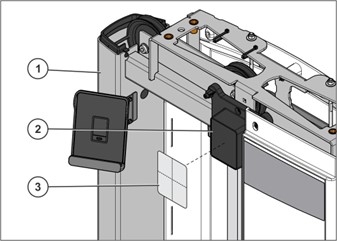

Buiten Montage

De apparaathouder wordt buiten de toren gemonteerd (SS-BCD en SS-TE)

Item	Beschrijving	Aantal
1	Torenkap	1
2	Torenframe	1
3	Apparaathouder	1



Demontage Insignia

1. Bestel een rigide sjabloon, onderdeelnummer 1019762-0001 of gebruik sjabloon. (Update sjabloon naar links en rechts) Stel de printer in op 8-1/2" x 11" voor een schaal van 1:1. Controleer de afmetingen en herschaal indien nodig. Knip langs de stippellijn.

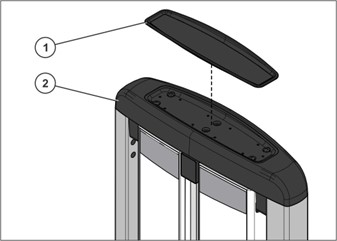

2. Til en verwijder de torenkaplade van de torenkap.

Item	Beschrijving	Aantal
1	Torenkaplade	1
2	Torenkap	1

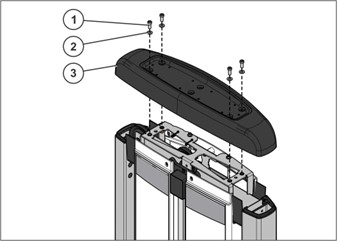

3. Maak de bevestigingsmaterialen en torenkap los en verwijder deze.

Item	Beschrijving	Aantal
1	M10 X 1.5 25mm schroef	4
2	3/8 platte ring	4
3	Torenkap	1



4. Afhankelijk van welke kant de apparaathouder wordt geplaatst, maak de schroef van de voorste afdekplaat los en verwijder deze.

Item	Beschrijving	Aantal
1	Voorste afdekplaat	1
2	M8 X 3/4 bolkop schroef	1

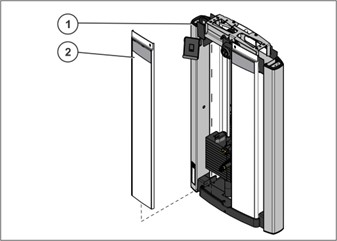

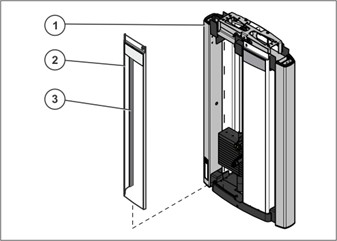

5. Til voorzichtig de voorste afdekplaat op en verwijder deze, zorg ervoor dat de afdekplaatextrusie nog steeds is bevestigd.

Item	Beschrijving	Aantal
1	Toren	1
2	Voorste afdekplaat	1
3	Afdekplaatextrusie	1

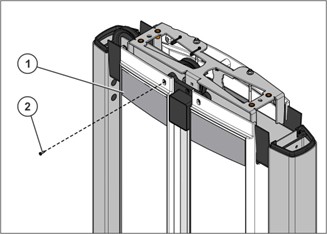

6. Verwijder de M8 X 3/4 bolkop schroef en afdekplaatinzet uit de toren.

Item	Beschrijving	Aantal
1	Toren	1
2	Afdekplaatinzet	1
3	M8 X 3/4 bolkop schroef	1





Installatie van Insignia apparaathouder

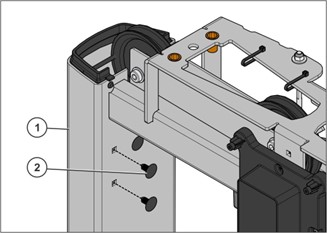

7. Bij apparaten die na 1 september 2021 zijn gebouwd, verwijder de twee gatpluggen uit de vierkante gaten in de toren en sla de volgende drie stappen over.

Item	Beschrijving	Aantal
1	Toren	1
2	Gatplug	2



8. Bij apparaten gebouwd vóór 1 september 2021, zonder de vierkante gaten, plaats de sjabloon strak tegen de dwarsbuis van de toren.

Item	Beschrijving	Aantal
1	Toren	1
2	Sjabloon	1

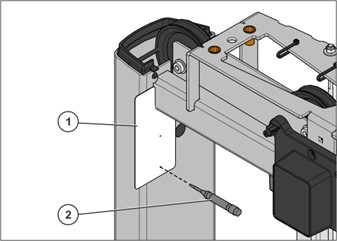

9. Bij apparaten gebouwd vóór 1 september 2021, gebruik een centerpons op de onderste sjabloongatmarkering alleen om de locatie van de apparaat houder te bepalen.

Item	Beschrijving	Aantal
1	Sjabloon	1
2	Centerpons	1



Belangrijk! Gebruik een boormachine, geen slagschroevendraaier voor stap 10-13



10. Bij apparaten gebouwd vóór 1 september 2021, begin met één zelftappende schroef op de onderste centerponsmarkering om de apparaat houder op te hangen - draai niet vast.

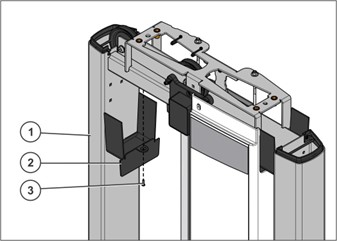

11. Lijn de apparaat houder uit zodat deze waterpas staat, gebruik vervolgens de centerpons in het bovenste apparaat houder gat. Gebruik de andere zelftappende schroef om de apparaat houder op de centerponsmarkering te monteren. Draai vast tot 16-20 in-lbs (1,8-2,2 Nm). Niet te strak aandraaien

12. Ga terug en draai de onderste zelftappende schroef vast tot 16-20 in-lbs (1,8-2,2 Nm). Niet te strak aandraaien

Item	Beschrijving	Aantal
1	Toren	1
2	Apparaat houder	1
3	8-18 X 3/4 Zelftappende schroef	2

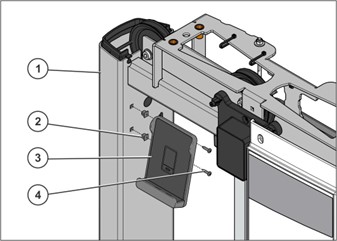

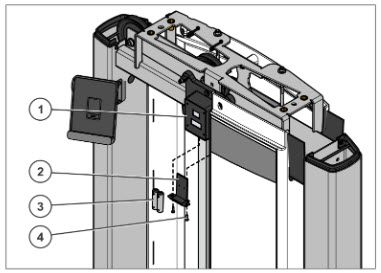

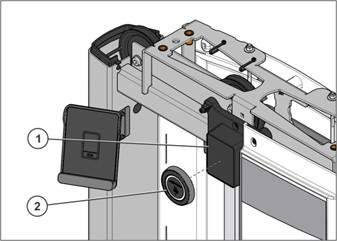

13. Bij apparaten gebouwd na 1 september 2021, gebruik de doorvoertules en 8 X 3/4 PHL PAN schroeven om de apparaat houder te monteren. Draai vast tot 16-20 in-lbs (1,8-2,2 Nm). Niet te strak aandraaien

Item	Beschrijving	Aantal
1	Toren	1
2	Doorvoertule	2
3	Apparaat houder	1
4	8 X 3/4 PHL PAN Schroef	2



Installatie van apparaat houder voltooid







Hoofdeenheid installeren



De hoofdeenheid wordt samen met een puck gebruikt op fitnessapparaten die zijn uitgerust met een gewichtsstapel. De hoofdeenheid wordt gemonteerd op de bovenplaat van de gewichtsstapel, met een vrije zichtlijn naar een reflecterende sticker die op een vlak oppervlak boven de hoofdeenheid is bevestigd. Het is verplicht om de reflecterende sticker op een geschikte plek binnen de machine te bevestigen met een vrije zichtlijn naar de hoofdeenheid. De optische sensor moet samen met de gewichtsstapel in een rechte lijn bewegen tegen de reflecterende sticker. Er moet een vrij gezichtsveld zijn, ongeveer +/- 10 graden van de sensor tegen de reflecterende sticker. De maximale afstand tussen de hoofdeenheid in zijn laagste positie en de reflecterende kaart bovenaan is 160 cm/63 inch.



Gebruik de LF Assist-app

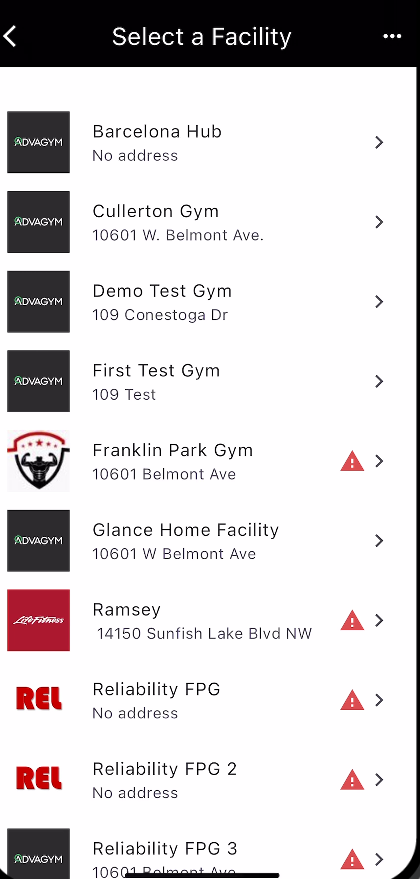

De Life Fitness planner zou u toegang moeten hebben gegeven tot de faciliteit waarin u installeert. Als u de faciliteit niet ziet, neem dan contact op met de planner. Zij kunnen uw account bijna in realtime toevoegen. Als u de lijst wilt vernieuwen nadat er wijzigingen zijn aangebracht, klikt u op de 3 stippen in de rechterbovenhoek en klikt u op sportscholen opnieuw laden.

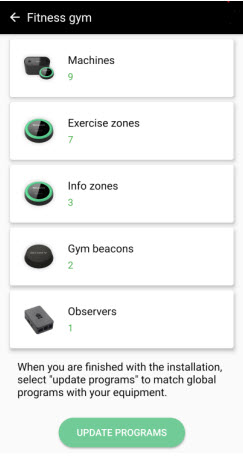

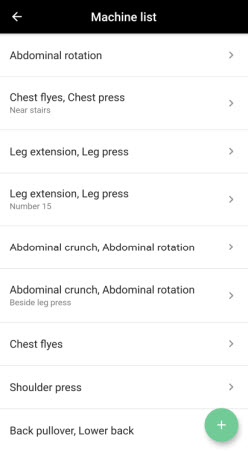

1. Druk op het tabblad machines in het siteoverzicht.

2. Druk op de “+”-knop in het machineoverzicht.

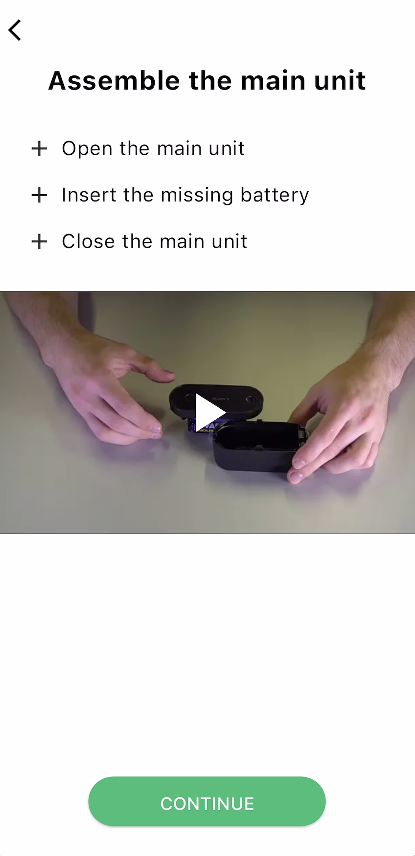

3. Open de hoofdeenheid door op de bovenkant te drukken en deze iets naar beneden te duwen (waardoor het vergrendelingsmechanisme wordt losgelaten) en schuif vervolgens naar voren (in de lengterichting). Schuif de bovenkant eraf en til uit de behuizing. Het witte label bevindt zich naast de batterijhouder aan één kant. Let op: plaats één batterij uit de verpakking,  U moet alle vier de batterijen correct installeren om ervoor te zorgen dat de eenheid werkt.

4. Schuif de bovenkant eraf en til deze uit de behuizing. Plaats AA-batterijen en zorg ervoor dat alle 4 batterijen correct zijn geplaatst. (De hoofdunit bevindt zich in slaapmodus wanneer deze stilstaat. Door de hoofdunit te schudden, wordt deze wakker. Wanneer de unit wakker is, knippert een groene LED-lamp elke 3 seconden en zendt het zijn MAC-adres uit. Na 3 seconden zonder activiteit gaat het terug naar de slaapmodus.)









5. Reinig de bovenkant van de gewichtenstapel met een alcoholdoekje. Zorg ervoor dat u een paar minuten wacht totdat de isopropylalcohol volledig is opgedroogd. Zorg ervoor dat u de hoofdunit op de bovenplaat plaatst. Afhankelijk van het type stapel kan dit op verschillende plaatsen zijn. Het engineeringteam van Life Fitness heeft bevestigd dat de hoofdunit op de bovenste kopplaat van de ondersteunde productlijnen past. Het oppervlak van de gewichtenstapel moet grondig worden gereinigd met een zachte doek en isopropylalcohol (ook wel isopropyl, isopropanol of 2-propanol genoemd) met een concentratie van meer dan 95%, voordat de hoofdunit op het oppervlak wordt gemonteerd.



Item	Beschrijving	Aantal
1	Gewichtenstapel	1
2	Alcoholdoekje	1

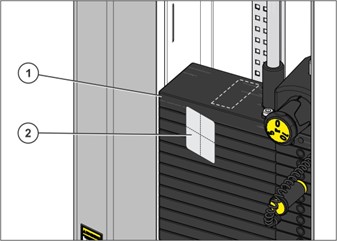

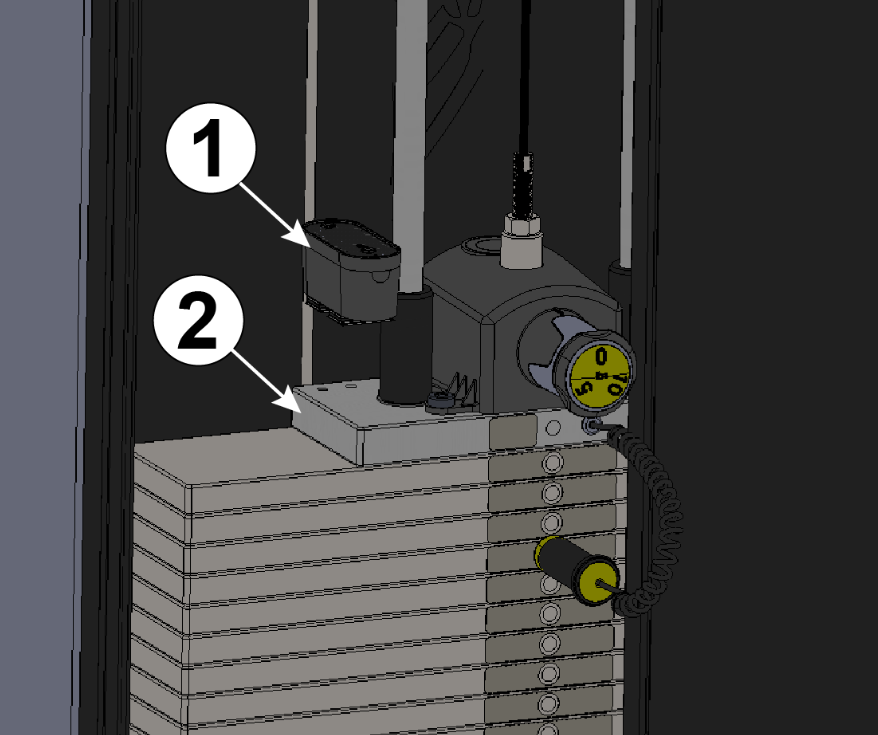

6. Verwijder de beschermende achterkant van de hoofdunit, installeer de hoofdunit zodat het batterijdeurtje/de bovenklep opent naar de trekpin - druk en bevestig deze op de gewichtenstapel, direct onder de reflecterende kaart. De hoofdunit wordt geleverd met een beschermende plastic hoes die na installatie moet worden verwijderd. Het sensorvenster moet schoon en stofvrij zijn. Het kan worden schoongemaakt met een zachte doek als het vuil is. Opmerking: Hoewel de unit is voorzien van klittenband, raden we aan om de batterijen te vervangen zonder de hoofdunit van de bovenplaat te halen en in plaats daarvan het batterijdeurtje/de bovenklep te openen.



Item	Beschrijving	Aantal
1	Hoofdunit	1
2	Gewichtenstapel	1



7. Bevestig de montage van de hoofdunit

Installatie van hoofdunit voltooid

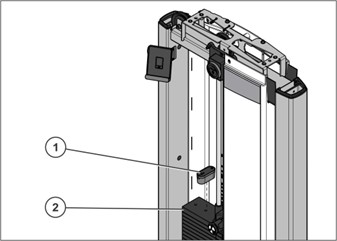

Installeer reflecterende kaart

De hoofdunit is gemonteerd op de bovenplaat van de gewichtenstapel, met een vrije zichtlijn naar een reflecterende sticker die is bevestigd op een vlak oppervlak boven de hoofdunit. Het is verplicht om de reflecterende sticker op een geschikt gebied binnen de machine te bevestigen met een vrije zichtlijn naar de hoofdunit. De optische sensor moet samen met de gewichtenstapel in een rechte lijn bewegen tegen de reflecterende sticker. Er moet een vrij gezichtsveld zijn, ongeveer +/- 10 graden van de sensor tegen de reflecterende sticker. De maximale afstand tussen de hoofdunit in de laagste positie en de reflecterende kaart bovenaan is 160 cm/63 inch. De reflecterende sticker die wordt geleverd met de hoofdunit moet worden gebruikt; er mag geen andere reflecterende kaart worden gebruikt.





1. Reinig de onderkant van de dwarsbuis van de toren met een alcoholdoekje. Zorg ervoor dat u een paar minuten wacht totdat de isopropylalcohol volledig is opgedroogd. De reflecterende sticker moet worden gemonteerd op een vlak oppervlak dat loodrecht staat op de optische as van de sensor, zoals weergegeven. Het oppervlak moet vooraf worden gereinigd met isopropylalcohol (ook wel isopropyl, isopropanol of 2-propanol genoemd) met een concentratie van meer dan 95% en een zachte doek.

Item	Beschrijving	Aantal
1	Toren	1
2	Te reinigen gebied	1
3	Alcoholdoekje	1

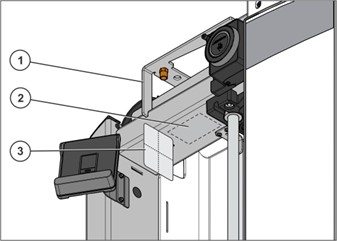

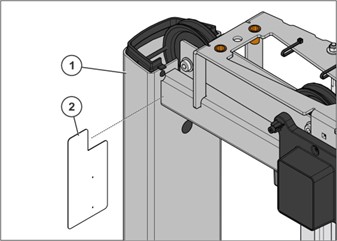

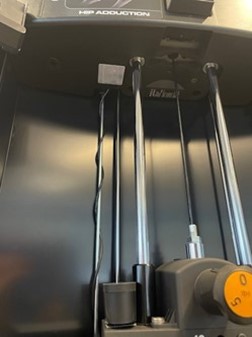

2. Verwijder de beschermende achterkant en bevestig de reflecterende kaart aan de onderkant van de dwarsbuis van de toren.

Item	Beschrijving	Aantal
1	Toren	1
2	Reflecterende kaart	1



Gebruik de LF Assist-app

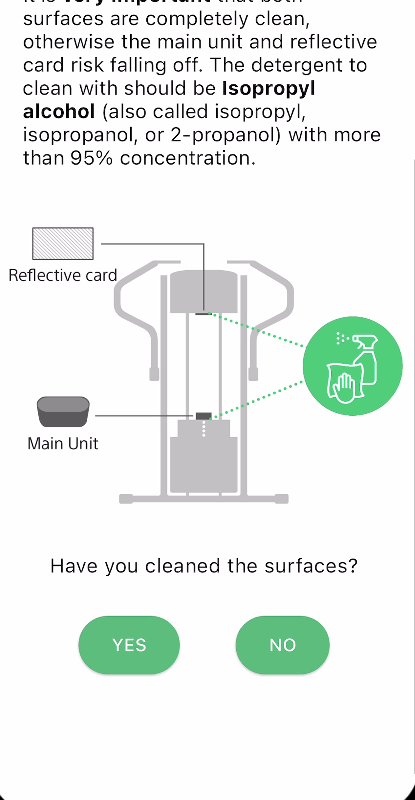

3. Bevestig de reiniging van de bovenste gewichtplaat en toren waar u de reflecterende kaart hebt geplaatst

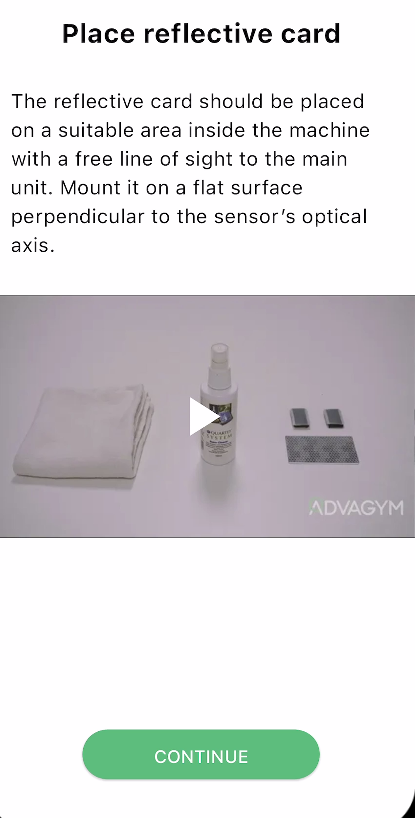

4. Bevestig de plaatsing van de reflecterende kaart

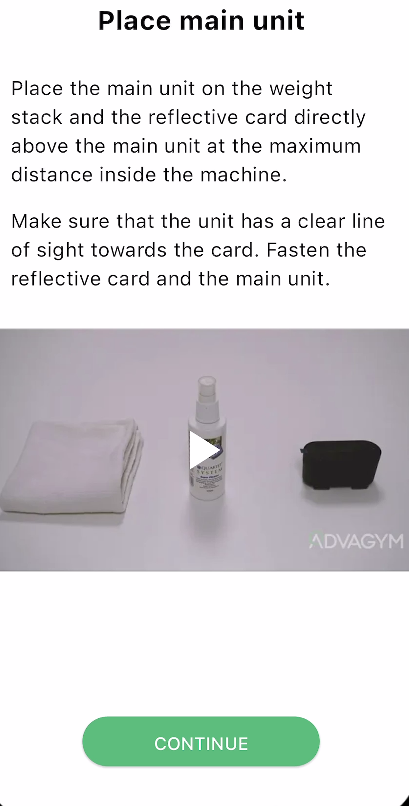

5. Bevestig de plaatsing van de hoofdunit



6. Volg de instructies in de app om de hoofdunit in koppelingsmodus te zetten. Druk op Zoeken

7. De applicatie zoekt nu naar de hoofdunit en meet de signalen.



8. Controleer of de afstand tussen de hoofdunit en de reflecterende kaart ongeveer overeenkomt met wat er in de applicatie staat.





9. Druk op Oefeningen toevoegen om een oefening toe te voegen of kopieer oefeningen om een reeds bestaande oefening van de sportschoolsite te kopiëren. Kies de machineoefening voor de huidige machine door op een naam te drukken. (Druk op de infoknop om een instructievideo van de oefening te bekijken)

10. Herhaal stap 9 om meer machineoefeningen toe te voegen aan de machine, zoals de chest fly/rear delt, hip adduction/hip abduction assisted dip/chin of druk op gereed om door te gaan.



11. Selecteer de hoofdgewichten door op de bovenste gewichtenstapel te drukken.
Kies de hoofdgewichtenstapel uit de lijst met gewichtenstapels of maak een nieuwe door op de
“+”-knop te drukken. (Als dit de eerste machine is die op de sportschoolsite wordt geïnstalleerd, zal de lijst leeg zijn)

Als de hoofdgewichtenstapel van de machine niet in de lijst staat, maak dan een nieuwe door deze stappen te volgen:
Voer het aantal gewichten in de gewichtenstapel in.
Voeg de eerste en tweede waarde van de gewichtenstapel toe.

Een “smart-add” oplossing vult de rest van de lijst met waarden van hetzelfde delta gewicht als het laatste paar gewichten. Bevestig dat de waarden correct zijn. Zo niet, corrigeer de waarden handmatig volgens de gewichtenstapel van boven naar beneden. Druk op opslaan.

Als de machine een incrementeel gewicht “extra gewicht” heeft:
Selecteer het extra gewicht door op de onderste gewichtenstapel te drukken.
Kies de extra gewichtenstapel uit de lijst met gewichtenstapels of maak een nieuwe door op de “+”-knop te drukken. (Als dit de eerste machine is die op de site wordt geïnstalleerd, zal de lijst leeg zijn)

Als de incrementele gewichtenstapel "extra gewicht" van de machine niet in de lijst staat, maak dan een nieuwe door deze
stappen te volgen:
Voer het aantal stapels in de gewichtenstapel in.
Voeg de eerste en tweede waarde van de gewichtenstapel toe.

Een “smart-add” oplossing vult de rest van de lijst met waarden, op dezelfde manier als voor de hoofdunitstapel. Bevestig dat alle waarden correct zijn. Een snelle manier om dit te doen is om te controleren of het onderste/zwaarste nummer van de stapel overeenkomt met het onderste nummer in de app. Zo niet, corrigeer de waarden handmatig volgens de gewichtenstapel van boven naar beneden. Druk op opslaan.





Installeer Puck

Insignia Puck Locaties

Insignia Model	Beschrijving	Puck Locatie L-Trim: Groen	Puck Locatie S-Trim: Rood
SS-AB	Abdominaal	Midden	Links
SS-ABD	Abdominaal Geavanceerd	Midden	Links
SS-ADC	Geassisteerde Dip Kin	Midden	Links
SS-BC	Biceps Curl	Midden	Links
SS-BCD	Biceps Curl Afhankelijk	Midden	Links
SS-BE	Rug Extensie	Midden	Links
SS-CE	Kuit Extensie	Midden	Links
SS-CP	Borstdruk	Midden	Links
SS-CPX	Borstdruk Dubbele As	Midden	Links
SS-FLY	Fly	Midden	Rechts
SS-GL	Bilspier	Midden	Rechts
SS-GLD	Bilbrug	Midden	Rechts
SS-HAA	Heup Ad-Ab	Midden	Rechts
SS-HAB	Heup Abductie	Midden	Rechts
SS-HAD	Heup Adductie	Midden	Rechts
SS-LC	Been Curl	Midden	Links
SS-LE	Been Extensie	Midden	Links
SS-LP	Been Druk	Midden	Links
SS-LR	Laterale Heffing	Midden	Links
SS-PD	Pulldown	Midden	Rechts
SS-PDX	Pulldown Dubbele As	Midden	Rechts
SS-PEC	Pectorale Fly	Midden	Rechts
SS-RW	Roeien	Midden	Rechts
SS-SLC	Zittende Been Curl	Midden	Links
SS-SLP	Zittende Been Druk	Midden	Links
SS-SP	Schouderdruk	Midden	Links
SS-TE	Triceps Extensie	Midden	Links
SS-TP	Triceps Druk	Midden	Links
SS-TR	Romprotatie	Midden	Rechts



Installeer een puck op de machine

1. Reinig de torenrep-teller met een alcoholdoekje. Zorg ervoor dat u een paar minuten wacht totdat de isopropylalcohol volledig is opgedroogd.

Item	Beschrijving	Aantal
1	Toren	1
2	Rep Teller	1
3	Alcoholdoekje	1



Gebruik een kruiskopschroevendraaier om de twee schroeven van de batterijhouder te verwijderen. Verwijder de batterijen uit de bestaande rep-teller. Schuif de batterijhouder in de rep-teller en draai de schroeven vast met 16-20 in-lbs (1,8-2,2Nm).

Item	Beschrijving	Aantal
1	Herhalingsteller	1
2	Batterijhouder	1
3	AA-celbatterij	2
4	Schroef, 8 X 3/4 DIN PHL AB ST ZB	2



Plaats voorzichtig de afdekking van de herhalingsteller over de herhalingsteller.

Item	Beschrijving	Aantal
1	Herhalingsteller	1
2	Afdekking herhalingsteller	1

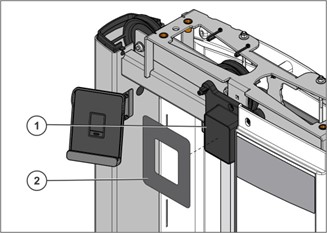

3. Verwijder de beschermende achterkant van de puck en centreer en bevestig de puck voorzichtig op de herhalingsteller.

Item	Beschrijving	Aantal
1	Herhalingsteller	1
2	Puck	1



4. Verwijder de isolatie om de puck van stroom te voorzien

Batterij CR2450 is vooraf geïnstalleerd. Om de batterij te activeren, verwijdert u voorzichtig het isolerende trekstripje, hier geel gemarkeerd. Het agressief verwijderen van het trekstripje kan de batterij losmaken. Het licht van de puck zou nu blauw moeten oplichten voordat het uitgaat. Als u de puck moet openen, volgt u de onderstaande instructies.

Opmerking: Om toegang te krijgen tot de batterij (CR2450) in het geval dat deze moet worden vervangen, verwijdert u de oude batterij.

Om de nieuwe batterij te installeren, schuift u de batterij in de sleuf met de positieve kant naar boven gericht.

Om de puck te sluiten, lokaliseert u de pijl op het achterstuk. De pijl moet naar de vergrendeling wijzen. Draai het achterstuk naar rechts totdat u een klik hoort.



Gebruik de LF Assist-app



5. Bevestig dat de batterij actief is



6. Bevestig de plaatsing van de puck

7. Identificeer de puck door de instructies in de app te volgen.









8. Om de test te starten, drukt u op de knop op de hoofdunit en laat deze los totdat het ledlampje blauw wordt. Dit kan tot 3 minuten duren. Als dit succesvol is, betekent dit dat de hoofdunit kan communiceren met de observer.

• Als dit niet succesvol is, zal de test nog 3 keer mislukken. Als u de hoofdunit niet kunt installeren, neem dan contact op met de klantenservice. Zie het volgende artikel voor de Life Fitness Service Support Contactinformatie
• Als de unit te ver van de observer verwijderd is, kan dit een afstandsprobleem zijn. Opmerking: een extra observer kan nodig zijn als het bereik groter is dan 328 vierkante voet.









Herassembleer Insignia

1. Bevestig de afdekking op de toren en draai vast tot 16-20 in-lbs (1.8-2.2 Nm).

Item	Beschrijving	Aantal
1	Toren	1
2	Afdekking toren	1
2	M8 X 3/4 Pan Head Schroef	1



2. Met de afdekking bevestigd aan de voorkant van de toren, schuift u de voorste afdekking voorzichtig terug op zijn plaats.

Item	Beschrijving	Aantal
1	Toren	1
2	Voorste afdekking	1



3. Vervang de schroef van de voorste afdekking en draai deze vast tot 16-20 in-lbs (1.8-2.2 Nm).

Item	Beschrijving	Aantal
1	Voorste afdekking	1
2	M8 X 3/4 Pan Head Schroef	1

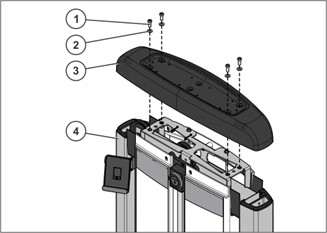

4. Vervang de hardware, torenkap en draai deze vast tot 8-10 ft-lbs (10.8-13.5 Nm).

Item	Beschrijving	Aantal
1	M10 X 1.5 25mm Schroef	4
2	3/8 Platte Ring	4
3	Torenkap	1

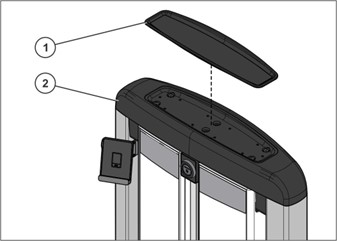

5. Druk de torenkaplade terug in de torenkap.

Item	Beschrijving	Aantal
1	Torenkaplade	1
2	Torenkap	1

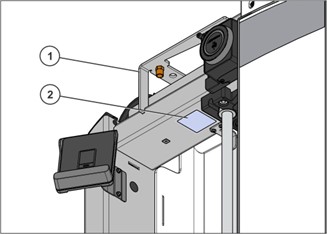

6. Zoek het bestaande serienummerlabel op het hoofdframe van het apparaat. Maak het gebied schoon en breng het serienummerlabel aan op het hoofdframe van het apparaat waarop het wordt geïnstalleerd.

Item	Beschrijving	Aantal
1	Serienummerlabel	1
2	Hoofdframe	1

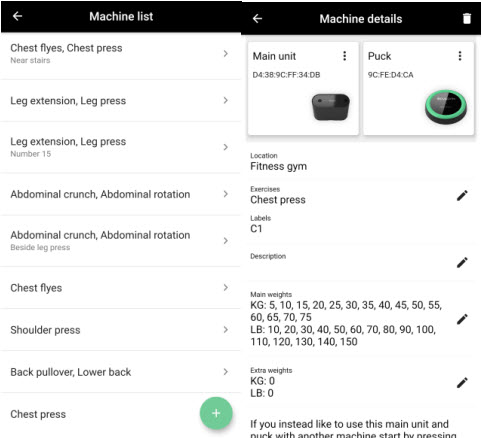

Verwijderen, Bewerken, Vervangen van een Machine

1. Druk op het tabblad Machines in het siteoverzicht.
2. Kies de machine die u wilt wijzigen in het overzicht Machines.
3. Druk op de pen naast de informatie die u wilt wijzigen. Druk op het stipmenu om de hoofdunit of puck te bewerken of druk op de prullenbak om de machine te verwijderen.

Bewerken
1. Druk op de pen naast oefeningen om oefeningen toe te voegen of te verwijderen.
2. Druk op het stipmenu op de puck om de oefenzone-puck te vervangen door een andere puck.
3. Druk op de pen naast de beschrijving om de beschrijving van de machine te wijzigen.
4. Druk op de pen naast het hoofd- of incrementele gewicht "extra gewichten" om de gewichten te wijzigen.

Verwijderen
1. Druk op de prullenbak en bevestig en verwijder de machine. Druk anders op nee.



Opnieuw installeren

Nu de apparatuur uit het systeem is verwijderd, kunt u het installatieproces van de app volgen om de puck en hoofdunit opnieuw te configureren



Zie het volgende artikel voor aanvullende Life Fitness Connect System Kit Strength Installatie-instructies
