Inhoudsopgave
- Montage van apparaat houder
- Installatie van apparaat houder
- Axiom demonteren
- Hoofdunit, reflecterende kaart installeren
- Puck installeren
- Axiom opnieuw monteren
Kit Componenten

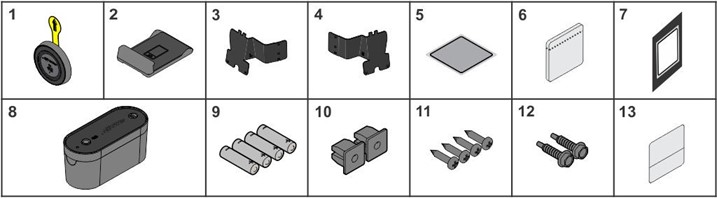

Insignia en Axiom apparaat houder kit Componenten
| Item | Beschrijving | Aantal |
| 1 | Puck (Zie artikel over installatie van Puck) | 1 |
| 2 | Apparaat houder plank | 1 |
| 3 | Linker beugel | 1 |
| 4 | Rechter beugel | 1 |
| 5 | Reflecterende tape (Zie artikel over installatie van hoofdunit en reflecterende kaart) | 1 |
| 6 | Alcohol doekjes (3-pack) | 1 |
| 7 | Rep Counter Cover | 1 |
| 8 | Hoofdunit (Zie artikel over installatie van hoofdunit en reflecterende kaart) | 1 |
| 9 | AA batterij | 4 |
| 10 | Doorvoertule | 2 |
| 11 | 8 X 3/4 PHL PAN schroef | 4 |
| 12 | 8-18 X 3/4 zelftappende schroef | 2 |
| 13 | Serieel label | 1 |
Montage van apparaat houder
Locaties van Axiom apparaat houder
| Axiom model | Beschrijving | Positie apparaat houder: Blauw |
| OP-AB | Buikspieren | Links |
| OP-ABBA | Buikspieren/Rug extensie | Links |
| OP-BC | Biceps curl | Buiten links (zie illustratie) |
| OP-BT | Biceps curl/Triceps extensie | Buiten links (zie illustratie) |
| OP-CP | Borstdruk | Links |
| OP-FLY | Fly | Buiten links (zie illustratie) |
| OP-HAA | Heup abductor-adductor | Links |
| OP-LC | Been curl | Links |
| OP-LCE | Been curl/Extensie | Links |
| OP-LE | Been extensie | Links |
| OP-LP | Leg press | Links |
| OP-LR | Pull-down/Row | Buiten links (zie illustratie) |
| OP-MP | Multi-press | Links |
| OP-PD | Pull-down | Rechts |
| OP-RW | Row | Rechts |
| SS-SLCE | Zittende been curl/Extensie | Links |
| OP-SP | Schouderdruk | Links |
| OP-TE | Triceps extensie | Buiten links (zie illustratie) |
1. Selecteer de beugel, links of rechts, die nodig is voor de unit waarop de apparaat houder wordt geïnstalleerd; gooi de ongebruikte beugel weg. OPMERKING: Zoek naar 'L' (Links) en 'R' (Rechts) uitsnede in de beugels.
| Item | Beschrijving | Aantal |
| 1 | Linker beugel | 1 |
| 2 | Rechter beugel | 1 |

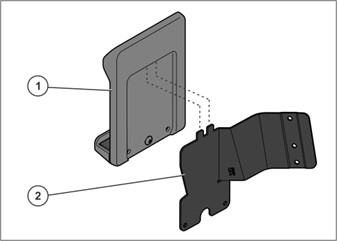

2. Plaats de beugeltabs in de achterkant van de apparaat houder plank.
| Item | Beschrijving | Aantal |
| 1 | Apparaat houder plank | 1 |
| 2 | Beugel (Rechts) | 1 |
3. Plaats de 8 X 3/4 PHL PAN schroeven en draai aan tot 16-20 in-lbs (1.8-2.2 Nm).
| Item | Beschrijving | Aantal |
| 1 | Apparaathouder | 1 |
| 2 | 8 X 3/4 PHL PAN Schroeven | 2 |
Installatie van Axiom Apparaathouder
Montagelocaties voor de Apparaathouder
Er zijn twee montagemethoden voor de apparaathouder: binnen en buiten.
Binnen Montage
De apparaathouder wordt binnenin de toren gemonteerd.
Er zijn twee varianten van de Buiten Montage: Boven en Onder.

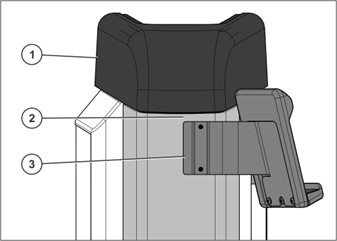

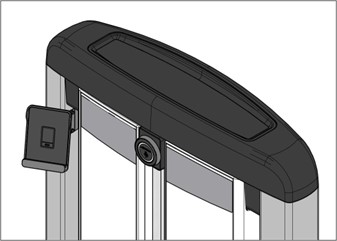

Buiten Montage: Boven (OP-BC, OP-BT, OP-TE)
De apparaathouder wordt buiten de toren gemonteerd
| Item | Beschrijving | Aantal |
| 1 | Torenkap | 1 |
| 2 | Torendraam | 1 |
| 3 | Apparaathouder | 1 |

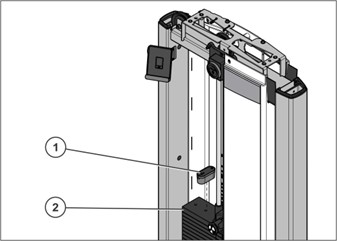

Buiten Montage: Onder (OP-FLY, OP-LR).

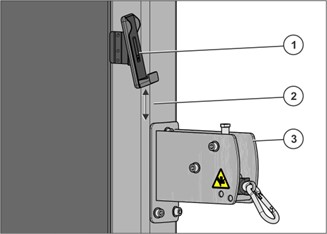

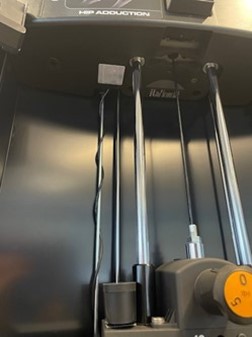

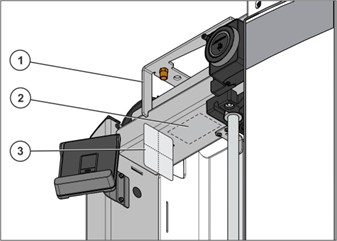

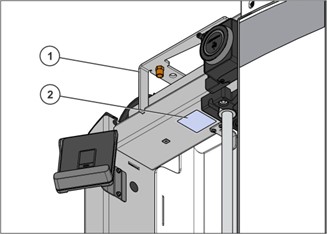

Wordt gemonteerd op het torendraam, naast de achterste afdekking, 3,5 inch (8,99 cm) boven de katrolbeugel.
| Item | Beschrijving | Aantal |
| 1 | Apparaathouder | 1 |
| 2 | Torendraam | 1 |
| 3 | Katrolbeugel | 1 |
Demontage van Axiom

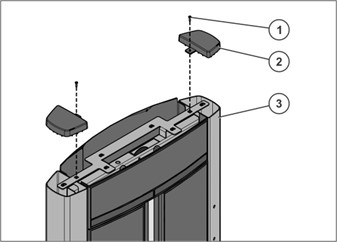

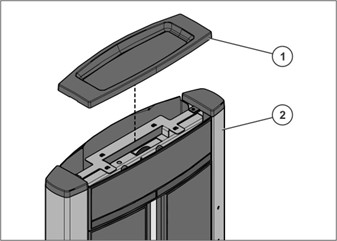

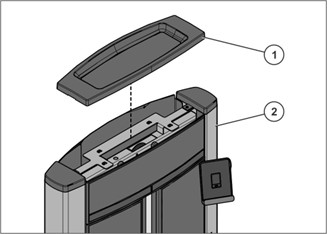

1. Til en verwijder de bovenkaplade van de toren.
| Item | Beschrijving | Aantal |
| 1 | Bovenkaplade | 1 |
| 2 | Toren | 1 |

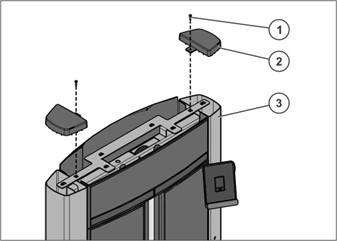

2. Maak de schroeven en buiskappen los en verwijder deze van de toren.
| Item | Beschrijving | Aantal |
| 1 | 8 X 3/4 PHL PAN Schroef | 2 |
| 2 | Buiskap | 2 |
| 3 | Toren | 1 |
3. Maak de M6 X 50mm HCS schroeven en de voorkap los en verwijder deze.
| Item | Beschrijving | Aantal |
| 1 | M6 X 50mm HCS Schroef | 4 |
| 2 | Voorkap | 1 |

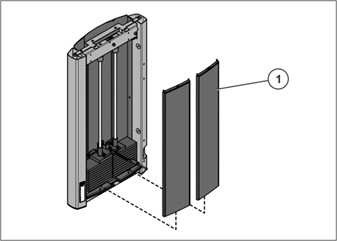

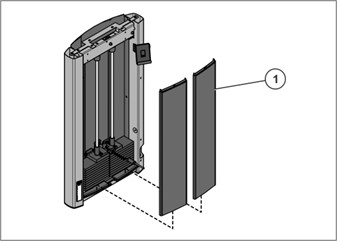

4. Til voorzichtig en verwijder de voorste afdekkingen, indien aanwezig.
| Item | Beschrijving | Aantal |
| 1 | Voorste afdekking | 2 |
5. Maak de 8 X 3/4 PHL PAN Schroef en de afdekkingshouder los en verwijder deze van de toren.
| Item | Beschrijving | Aantal |
| 1 | Toren | 1 |
| 2 | Afdekkingshouder | 1 |
| 3 | 8 X 3/4 PHL PAN Schroef | 1 |

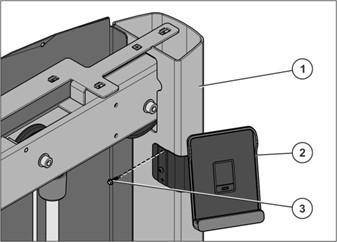

6. Plaats een houder in het bestaande vierkante gat van de toren en plaats een 8 X 3/4 PHL PAN schroef in het middelste gat van de apparaathouder. Draai vast tot 16-20 in-lbs (1,8-2,2 Nm).
| Item | Beschrijving | Aantal |
| 1 | Toren | 1 |
| 2 | Kabeldoorvoer | 1 |
| 3 | Apparaathouder | 1 |
| 4 | 8 X 3/4 PHL PAN Schroef | 1 |

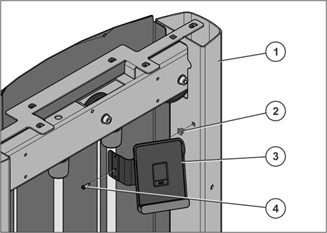

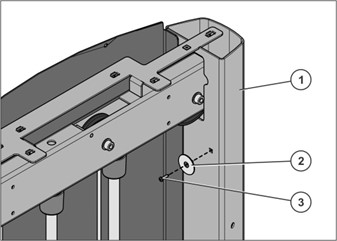

7. Zorg ervoor dat de apparaathouder recht staat en bevestig het bovenste gat van de apparaathouder aan de toren met de 8-18 X 3/4 zelftappende schroef. Draai niet te strak aan. Aandraaien tot 16-20 in-lbs (1.8-2.2 Nm).
| Item | Beschrijving | Aantal |
| 1 | Toren | 1 |
| 2 | Apparaathouder | 1 |
| 3 | 8-18 X 3/4 zelftappende schroef | 1 |
Installatie van de apparaathouder voltooid
Hoofdunit installeren

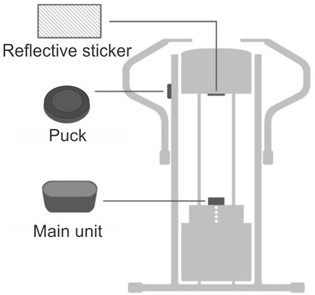

De hoofdunit wordt gebruikt samen met een puck op fitnessapparaten die zijn uitgerust met een gewichtsstapel. De hoofdunit wordt gemonteerd op de bovenplaat van de gewichtsstapel, met vrij zicht op een reflecterende sticker die is bevestigd op een vlak oppervlak boven de hoofdunit. Het is verplicht om de reflecterende sticker te bevestigen op een geschikte plek binnenin het apparaat met vrij zicht op de hoofdunit. De optische sensor moet samen met de gewichtsstapel in een rechte lijn bewegen tegenover de reflecterende sticker. Er moet een vrij gezichtsveld zijn, ongeveer +/- 10 graden van de sensor tegenover de reflecterende sticker. De maximale afstand tussen de hoofdunit in zijn laagste positie en de reflecterende kaart bovenaan is 160 cm/63 inch.
Gebruik de LF Assist-app

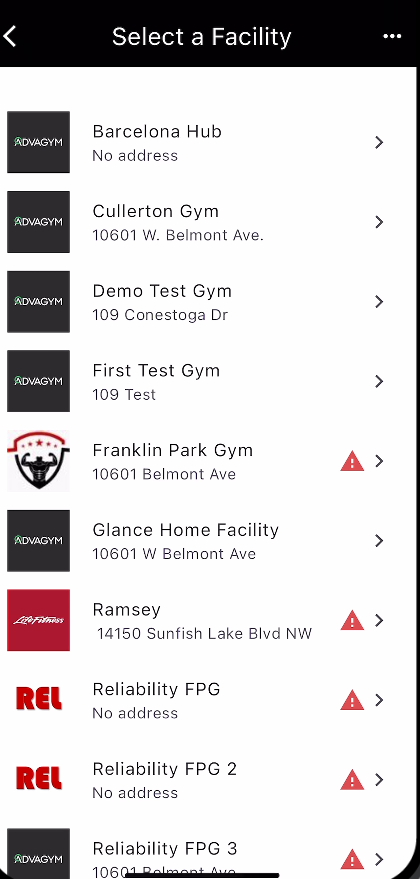

De Life Fitness planner zou u toegang moeten hebben gegeven tot de faciliteit waarin u installeert. Als u de faciliteit niet ziet, neem dan contact op met de planner. Zij kunnen uw account bijna in realtime toevoegen. Als u de lijst wilt vernieuwen nadat er wijzigingen zijn aangebracht, klik dan op de 3 stippen in de rechterbovenhoek en klik op 'reload gyms'.

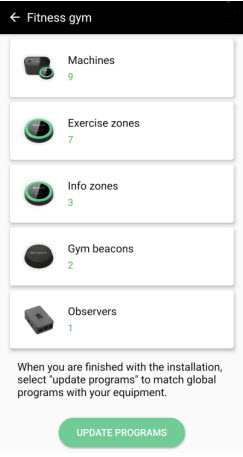

1. Druk op het tabblad 'machines' in het siteoverzicht.
2. Druk op de “+”-knop in het machineoverzicht.
3. Open de hoofdunit door op de bovenkant te drukken en deze iets naar beneden te duwen (waardoor het vergrendelingsmechanisme wordt losgelaten) en schuif vervolgens naar voren (in de lengte). Schuif de bovenkant eraf en til uit de behuizing. Het witte label bevindt zich naast de batterijhouder aan één kant. Let op: installeer één batterij uit de verpakking, U moet alle vier batterijen correct installeren om ervoor te zorgen dat de unit werkt.

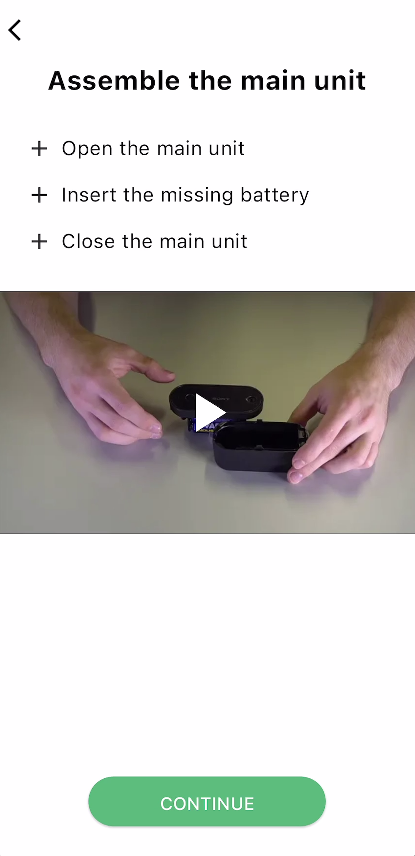

4. Schuif de bovenkant eraf en til uit de behuizing. Installeer AA-batterijen en zorg ervoor dat alle 4 batterijen correct zijn geplaatst. (De hoofdunit bevindt zich in de slaapstand wanneer deze stilstaat. Het schudden van de hoofdunit zal deze activeren. Wanneer de unit actief is, zal een groene LED-lamp elke 3 seconden knipperen en zijn MAC-adres uitzenden. Na 3 seconden zonder activiteit zal deze teruggaan naar de slaapstand.)

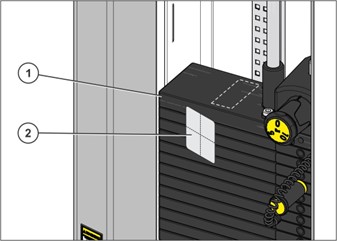

5. Reinig de bovenkant van de gewichtsstapel met een alcoholdoekje. Zorg ervoor dat u een paar minuten wacht totdat de isopropylalcohol volledig is opgedroogd. Zorg ervoor dat u de hoofdunit op de bovenplaat plaatst. Afhankelijk van het type stapel kan dit op verschillende plaatsen zijn. Het Life Fitness engineeringteam heeft bevestigd dat de hoofdunit op de bovenplaat van de ondersteunde productlijnen past. Het oppervlak van de gewichtsstapel moet grondig worden gereinigd met een zachte doek en isopropylalcohol (ook wel isopropyl, isopropanol of 2-propanol genoemd) met een concentratie van meer dan 95%, voordat de hoofdunit op het oppervlak wordt gemonteerd.
| Item | Beschrijving | Aantal |
| 1 | Gewichtsstapel | 1 |
| 2 | Alcoholdoekje | 1 |
6. Verwijder de beschermende achterkant van de hoofdunit, installeer de hoofdunit zodat de batterijdeur/bovenklep opent richting de trekpin - druk en bevestig deze op de gewichtsstapel, direct onder de reflecterende kaart. De hoofdunit wordt geleverd met een beschermende plastic hoes die na installatie moet worden verwijderd. Het sensorvenster moet schoon en stofvrij zijn. Het kan worden gereinigd met een zachte doek als het vuil is. Let op: Hoewel de unit is voorzien van klittenband, raden we aan om de batterijen te vervangen zonder de hoofdunit van de bovenplaat te halen en in plaats daarvan de batterijdeur/bovenklep te openen.
| Item | Beschrijving | Aantal |
| 1 | Hoofdeenheid | 1 |
| 2 | Gewichtstapel | 1 |
7. Bevestig de montage van de hoofdeenheid
Installatie van hoofdeenheid voltooid
Reflecterende kaart installeren

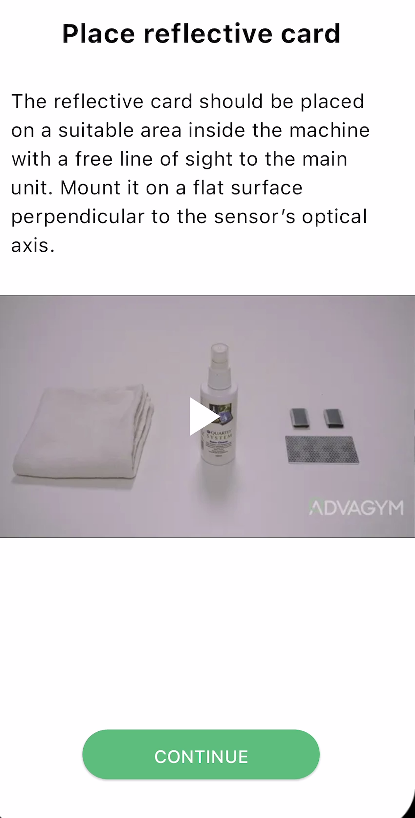

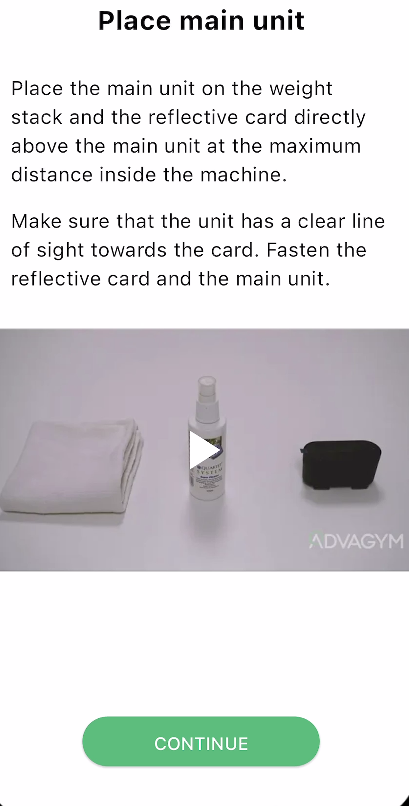

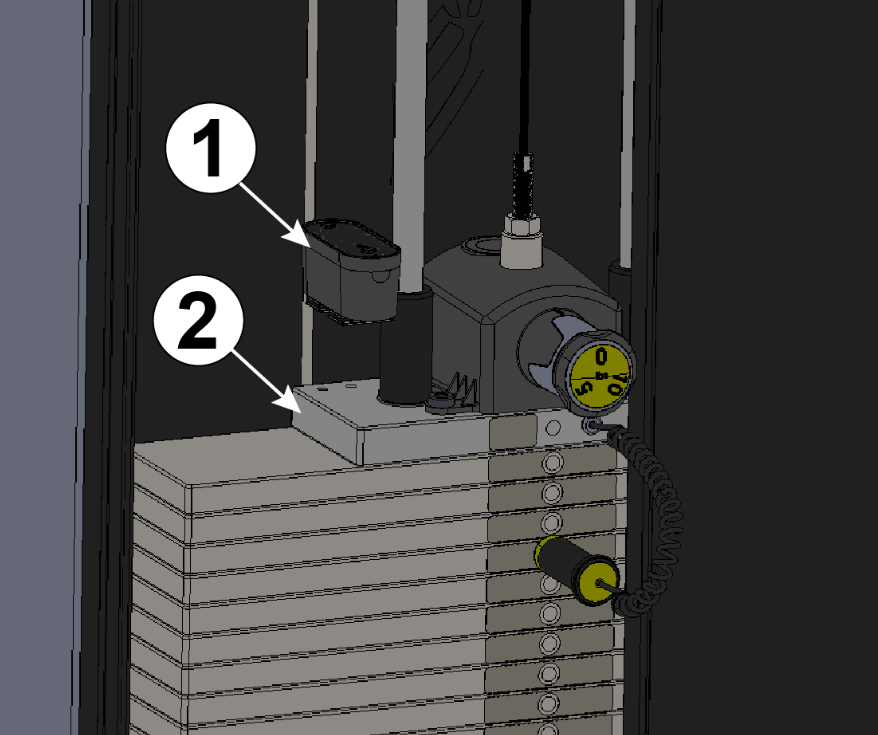

De hoofdeenheid is gemonteerd op de bovenplaat van de gewichtstapel, met een vrije zichtlijn naar een reflecterende sticker die is bevestigd op een vlak oppervlak boven de hoofdeenheid. Het is verplicht om de reflecterende sticker te bevestigen op een geschikt gebied binnen de machine met een vrije zichtlijn naar de hoofdeenheid. De optische sensor moet samen met de gewichtstapel in een rechte lijn bewegen tegen de reflecterende sticker. Er moet een vrij gezichtsveld zijn, ongeveer +/- 10 graden van de sensor tegen de reflecterende sticker. De maximale afstand tussen de hoofdeenheid in zijn laagste positie en de reflecterende kaart bovenaan is 160 cm/63 inch. De reflecterende sticker die wordt geleverd met de hoofdeenheid moet worden gebruikt; geen andere reflecterende kaart is toegestaan.

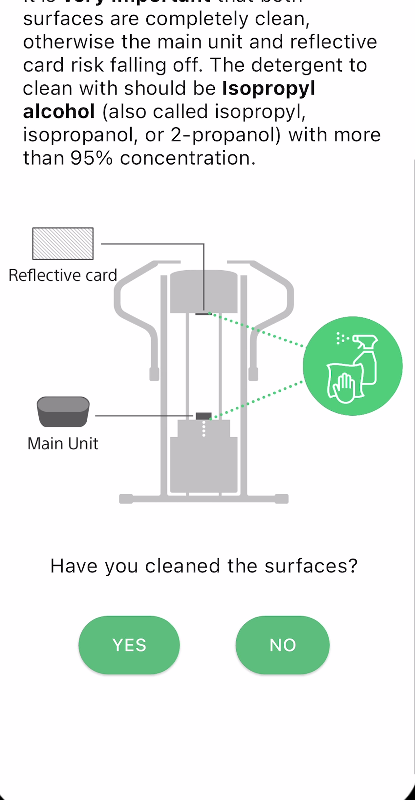

1. Reinig de onderkant van de dwarsbuis van de toren met een alcoholdoekje. Zorg ervoor dat u een paar minuten wacht totdat de isopropylalcohol volledig is opgedroogd. De reflecterende sticker moet worden gemonteerd op een vlak oppervlak loodrecht op de optische as van de sensor zoals weergegeven. Het oppervlak moet vooraf worden gereinigd met isopropylalcohol (ook wel isopropyl, isopropanol of 2-propanol genoemd) met een concentratie van meer dan 95% en een zachte doek.
| Item | Beschrijving | Aantal |
| 1 | Toren | 1 |
| 2 | Te reinigen gebied | 1 |
| 3 | Alcoholdoekje | 1 |

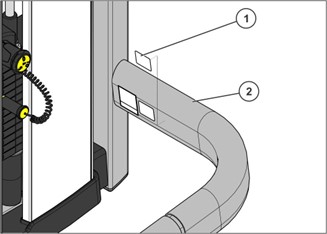

2. Verwijder de beschermende achterkant en plak de reflector op de onderkant van de dwarsbuis van de toren.
| Item | Beschrijving | Aantal |
| 1 | Toren | 1 |
| 2 | Reflector | 1 |
Gebruik de LF Assist-app
3. Bevestig de reiniging van de bovenste gewichtplaat en toren waar u de reflecterende kaart hebt geplaatst
4. Bevestig de plaatsing van de reflecterende kaart
5. Bevestig de plaatsing van de hoofdeenheid

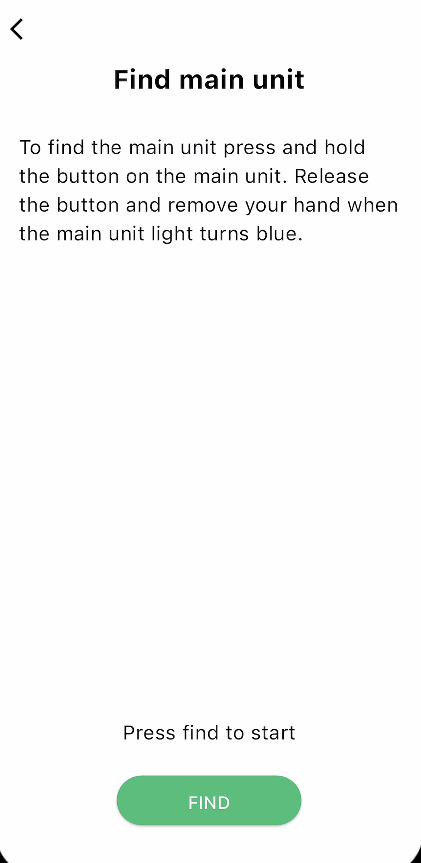

6. Volg de instructies in de app om de hoofdeenheid in de koppelingsmodus te zetten. Druk op Zoeken
7. De applicatie zoekt nu naar de hoofdeenheid en meet zijn signalen.
8. Controleer of de afstand tussen de hoofdeenheid en de reflecterende kaart ongeveer overeenkomt met wat er in de applicatie staat.

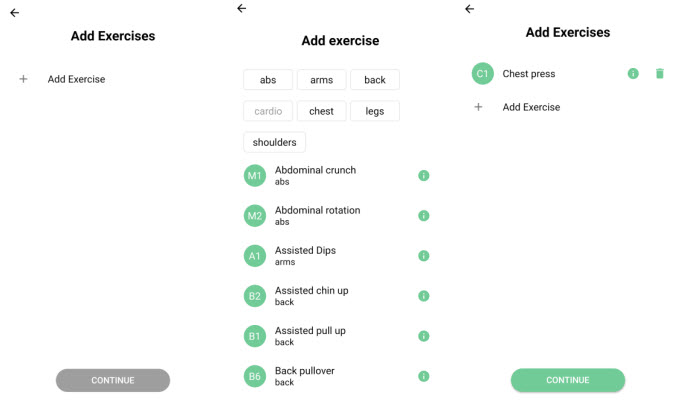

9. Druk op Oefeningen toevoegen om een oefening toe te voegen of kopieer oefeningen om een reeds bestaande oefening van de sportsitelocatie te kopiëren. Kies de machineoefening voor de huidige machine door op een naam te drukken. (Druk op de infoknop om een instructievideo van de oefening te bekijken)

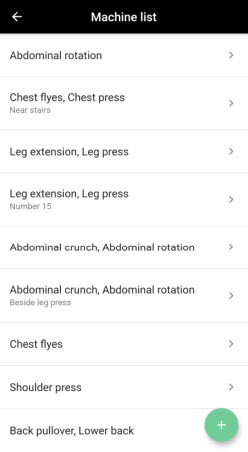

10. Herhaal stap 9 om meer machineoefeningen toe te voegen aan de machine zoals de chest fly/rear delt, hip adduction/hip abduction assisted dip/chin of druk op gereed om door te gaan.
11. Selecteer de hoofdgewichten door op de bovenste gewichtstapel te drukken.

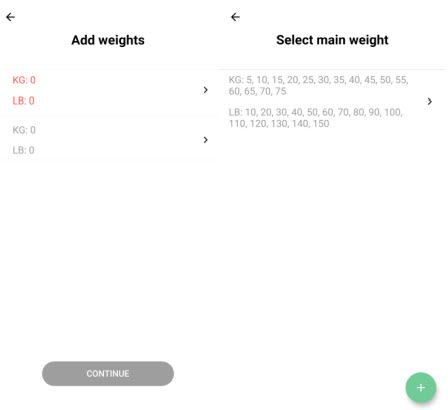

Kies de hoofdgewichtstapel uit de lijst van gewichtstapels of maak een nieuwe door op
de “+”-knop te drukken. (Als dit de eerste machine is die op de sportsitelocatie wordt geïnstalleerd, zal de lijst leeg zijn)

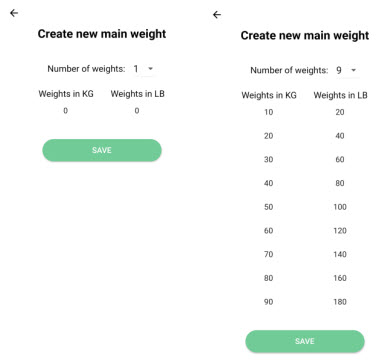

Als de hoofdgewichtstapel van de machine niet in de lijst staat, maak een nieuwe door deze stappen te volgen:
Voer het aantal gewichten op de gewichtstapel in.
Voeg de eerste en tweede waarde van de gewichtstapel toe.
Een “smart-add”-oplossing vult de rest van de lijst met waarden van hetzelfde delta gewicht als het laatste paar gewichten. Bevestig dat de waarden correct zijn. Zo niet, corrigeer de waarden handmatig volgens de gewichtstapel van boven naar beneden. Druk op opslaan.
Als de machine "extra gewicht" heeft:
Selecteer het extra gewicht door op de onderste gewichtsstapel te drukken.
Kies de extra gewichtsstapel uit de lijst met gewichtsstapels of maak een nieuwe door op de "+"-knop te drukken. (Als dit de eerste machine is die op de locatie wordt geïnstalleerd, zal de lijst leeg zijn)
Als de extra gewichtsstapel van de machine niet in de lijst voorkomt, maak een nieuwe volgens deze
stappen:
Voer het aantal stapels in op de gewichtsstapel.
Voeg de eerste en tweede waarde van de gewichtsstapel toe.

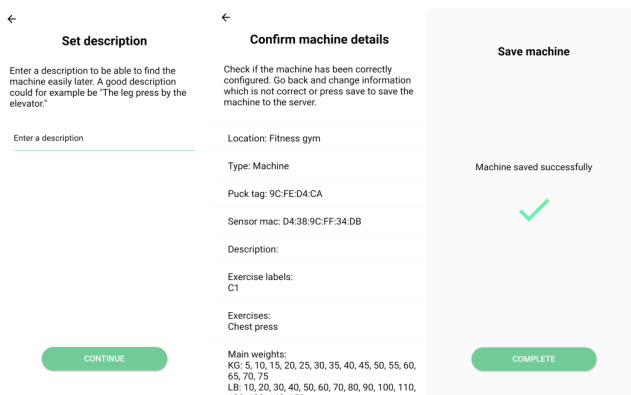

Een "smart-add"-oplossing vult de rest van de lijst met waarden, op dezelfde manier als voor de hoofdunit-stapel. Bevestig dat alle waarden correct zijn. Een snelle manier om dit te doen is door te controleren of het onderste/zwaarste nummer van de stapel overeenkomt met het onderste nummer in de app. Zo niet, corrigeer de waarden handmatig volgens de gewichtsstapel van boven naar beneden. Druk op opslaan.
Installeer Puck
Axiom Puck Locaties
| Axiom Model | Beschrijving | Puck Locatie: Groen |
| OP-AB | Abdominal | Links |
| OP-ABBA | Abdominal/Back Extension | Links |
| OP-BC | Biceps Curl | Links |
| OP-BT | Biceps Curl/Triceps Extension | Links |
| OP-CP | Chest Press | Links |
| OP-FLY | Fly | Rechts |
| OP-HAA | Hip Abductor-Adductor | Links |
| OP-LC | Leg Curl | Links |
| OP-LCE | Leg Curl/Extension | Links |
| OP-LE | Leg Extension | Links |
| OP-LP | Leg Press | Links |
| OP-LR | Pulldown/Row | Rechts |
| OP-MP | Multi-Press | Links |
| OP-PD | Pulldown | Rechts |
| OP-RW | Row | Rechts |
| SS-SLCE | Seated Leg Curl/Extension | Links |
| OP-SP | Shoulder Press | Links |
| OP-TE | Triceps Extension | Links |
Installeer een puck op de machine

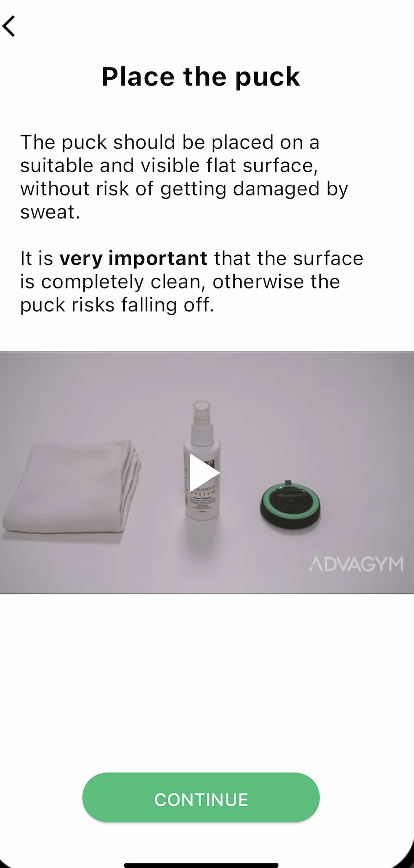

1. Reinig de locatie met een alcoholdoekje. Zorg ervoor dat u een paar minuten wacht totdat de isopropylalcohol volledig is opgedroogd. Verwijder de beschermende achterkant van de puck en centreer en bevestig de puck zorgvuldig op de machine.
2. Verwijder de isolatie om de puck van stroom te voorzien

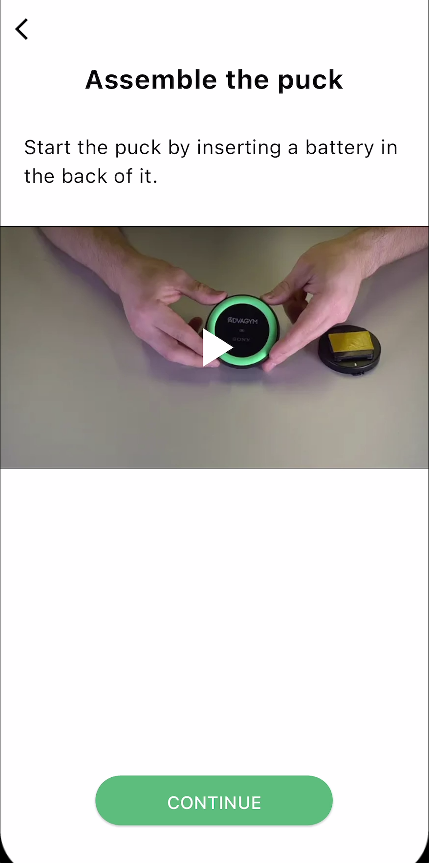

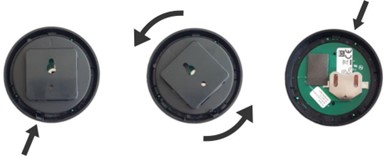

Om de batterij te activeren, verwijder voorzichtig het isolerende trekstripje, hier geel gemarkeerd. Het trekstripje agressief verwijderen kan de batterij losmaken. Het licht van de puck zou nu blauw moeten oplichten voordat het uitgaat. Als u de puck moet openen, volg dan de onderstaande instructies.
Opmerking: Om toegang te krijgen tot de batterij (CR2450) in het geval dat deze moet worden vervangen, verwijder de oude batterij.
Om de nieuwe batterij te installeren, schuif de batterij in de sleuf met de positieve kant naar boven gericht.
Om de puck te sluiten, lokaliseer de pijl op het achterstuk. De pijl moet naar de vergrendeling wijzen. Draai het achterstuk naar rechts totdat u een klik hoort.
Gebruik de LF Assist App
3. Bevestig dat de batterij actief is
4. Bevestig de plaatsing van de puck

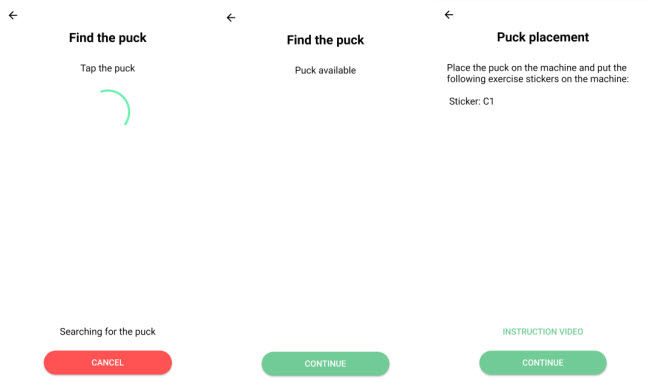

5. Identificeer de puck door de instructies in de app te volgen.

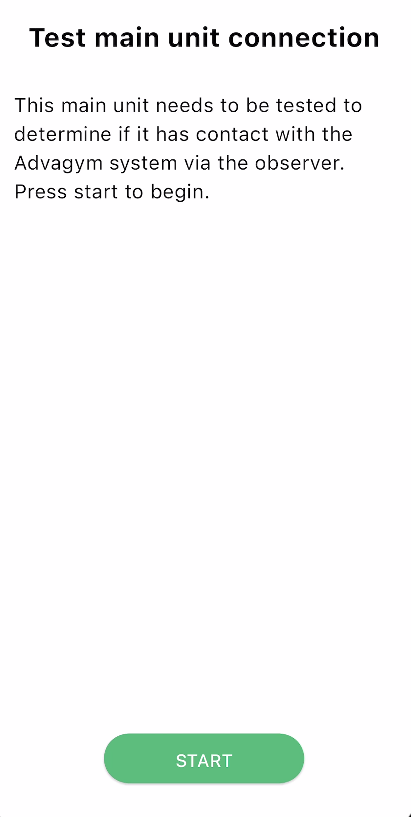

6. Om de test te starten, druk en laat de knop op de hoofdunit los totdat de led blauw wordt. Dit kan tot 3 minuten duren. Als dit succesvol is, betekent het dat de hoofdunit kan communiceren met de observer.
- Als dit niet succesvol is, zult u de test nog 3 keer niet halen. Als u de hoofdunit niet kunt installeren, neem dan contact op met de klantenservice. Zie het volgende artikel voor de Life Fitness Service Support Contactinformatie
- Als de unit te ver van de observer verwijderd is, kan het een afstandsprobleem zijn. Opmerking: een extra observer kan nodig zijn als de dekking groter is dan 328 vierkante voet.
Herassembleer Axiom
1. Plaats en vervang voorzichtig de voorpanelen, indien aanwezig.
| Item | Beschrijving | Aantal |
| 1 | Voorpaneel | 2 |

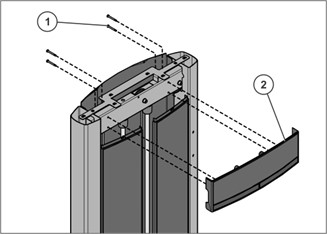

2. Bevestig de voorkap met de M6 X 50mm HCS-schroeven en draai vast tot 10-13 in-lbs (1,1-1,5 Nm).
| Item | Beschrijving | Aantal |
| 1 | M6 X 50mm HCS-schroef | 4 |
| 2 | Voorkap | 1 |
3. Bevestig de buiskappen met de 8 X 3/4 PHL PAN-schroeven aan de toren en draai vast tot 10-13 in-lbs (1,1-1,5 Nm).
| Item | Beschrijving | Aantal |
| 1 | 8 X 3/4 PHL PAN-schroef | 2 |
| 2 | Buiskap | 2 |
| 3 | Toren | 1 |
4. Plaats de bovenste kaplade terug op de toren.
| Item | Beschrijving | Aantal |
| 1 | Toren | 1 |
| 2 | Bovenste kaplade | 1 |
5. Zoek het bestaande serienummerlabel op het hoofdframe van het apparaat. Maak het gebied schoon en breng het serienummerlabel aan op het hoofdframe van het apparaat waarop het wordt geïnstalleerd.
| Item | Beschrijving | Aantal |
| 1 | Serienummerlabel | 1 |
| 2 | Hoofdframe | 1 |
