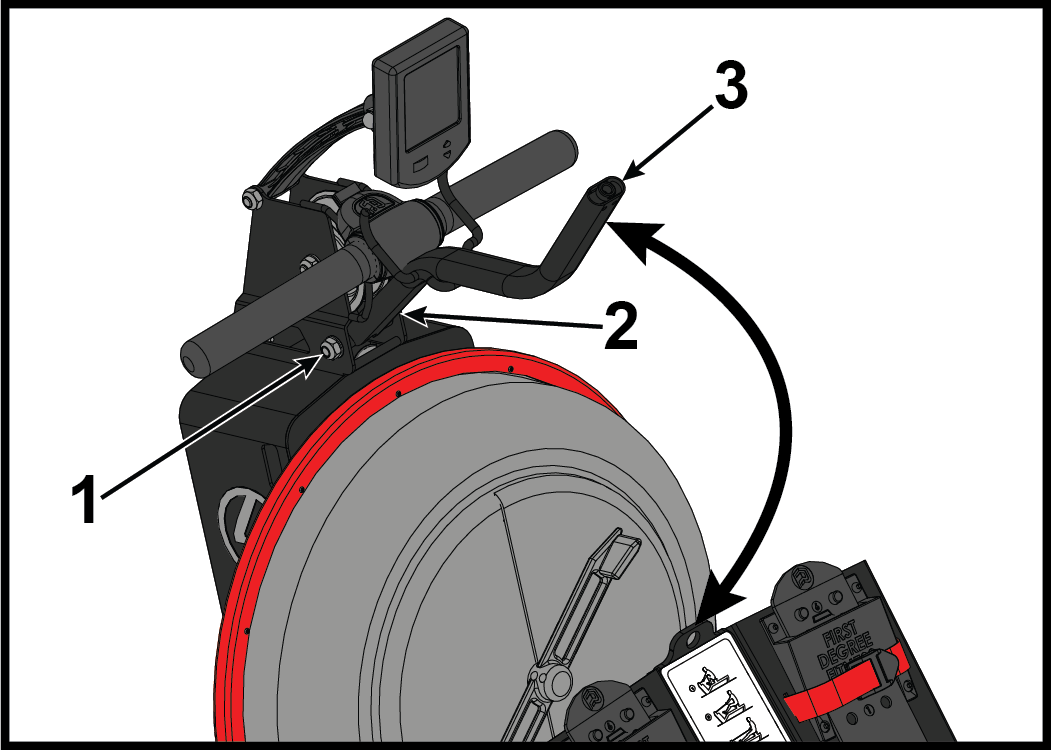

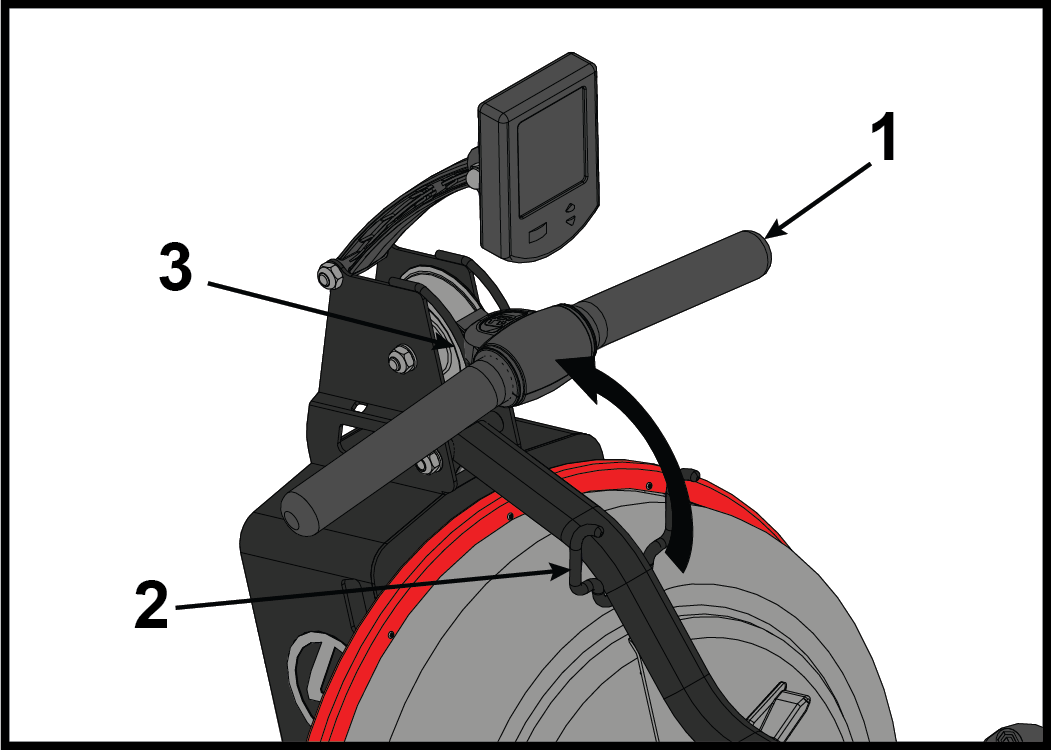

Verplaats de rijhendel van de S-bochtstang naar een punt waar deze rust nabij de bovenste katrol.
Item Beschrijving Aantal 1 Hendel 1 2 S-bocht hendel 1 3 Bovenste katrol 1 -

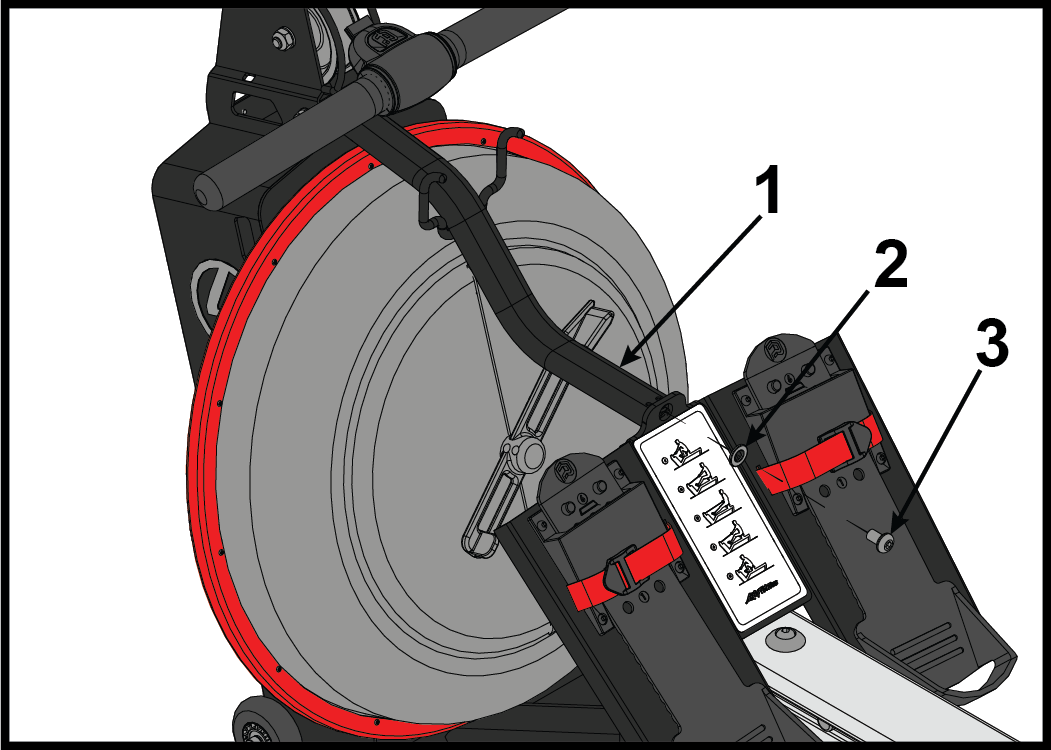

Verwijder de bout en ring die de S-bochtstang aan de voetplaat bevestigen met een 6 mm inbussleutel.
Item Beschrijving Aantal 1 S-bochtstang 1 2 Ring 1 3 Bout 1 -
Maak de bout en moer los die de bovenkant van de S-bochtstang bevestigen met een 6 mm inbussleutel en een 17 mm steeksleutel.
Item Beschrijving Aantal 1 Moer 1 2 Bout 1 3 S-bochtstang 1 -

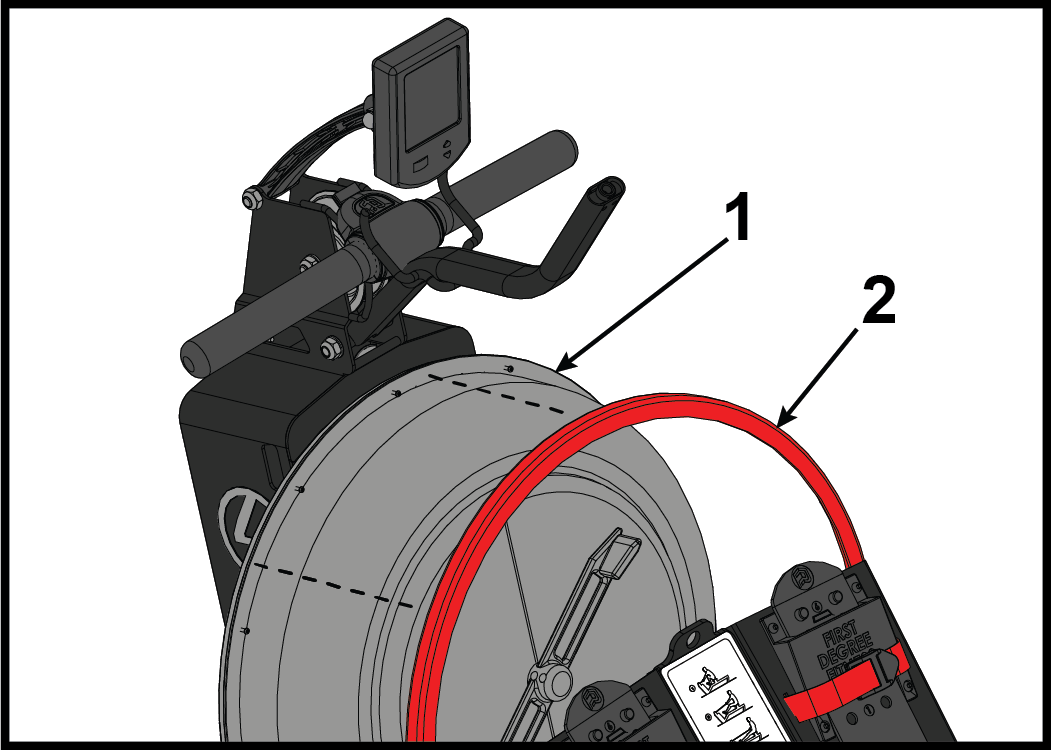

Verwijder de rode buitenste afdekring van de tank met de hand.
Item Beschrijving Aantal 1 Tank 1 2 Rode buitenste afdekring 1 -

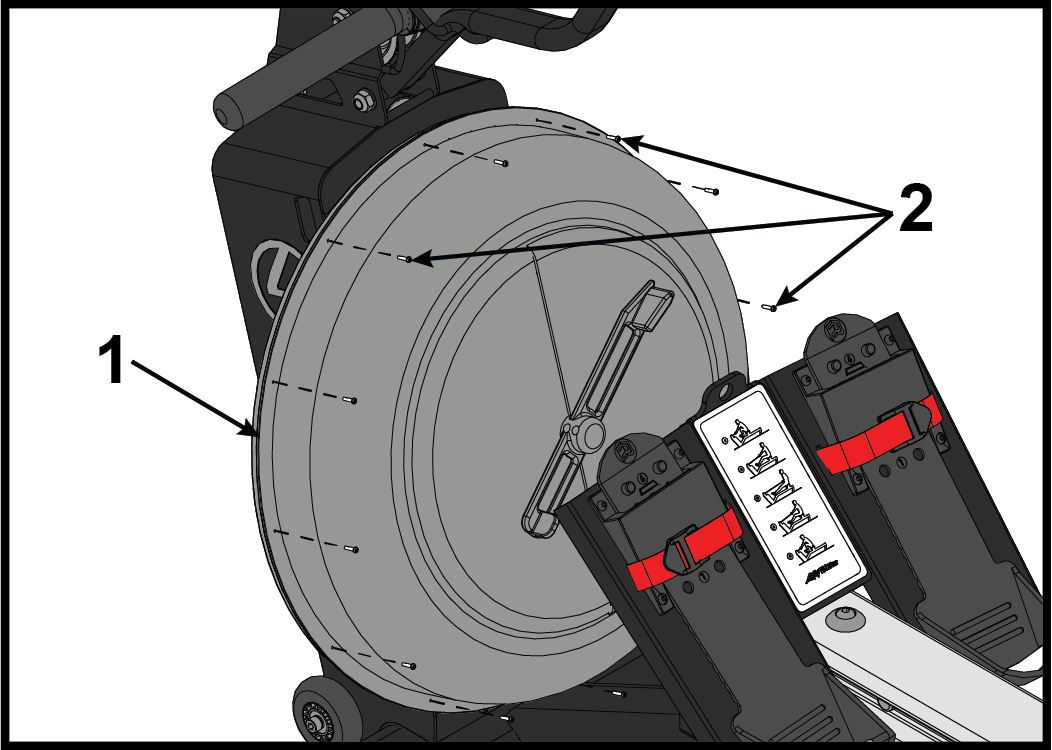

Verwijder twaalf watertankbouten met een kruiskopschroevendraaier.
Item Beschrijving Aantal 1 Tank 1 2 Bouten 12 -

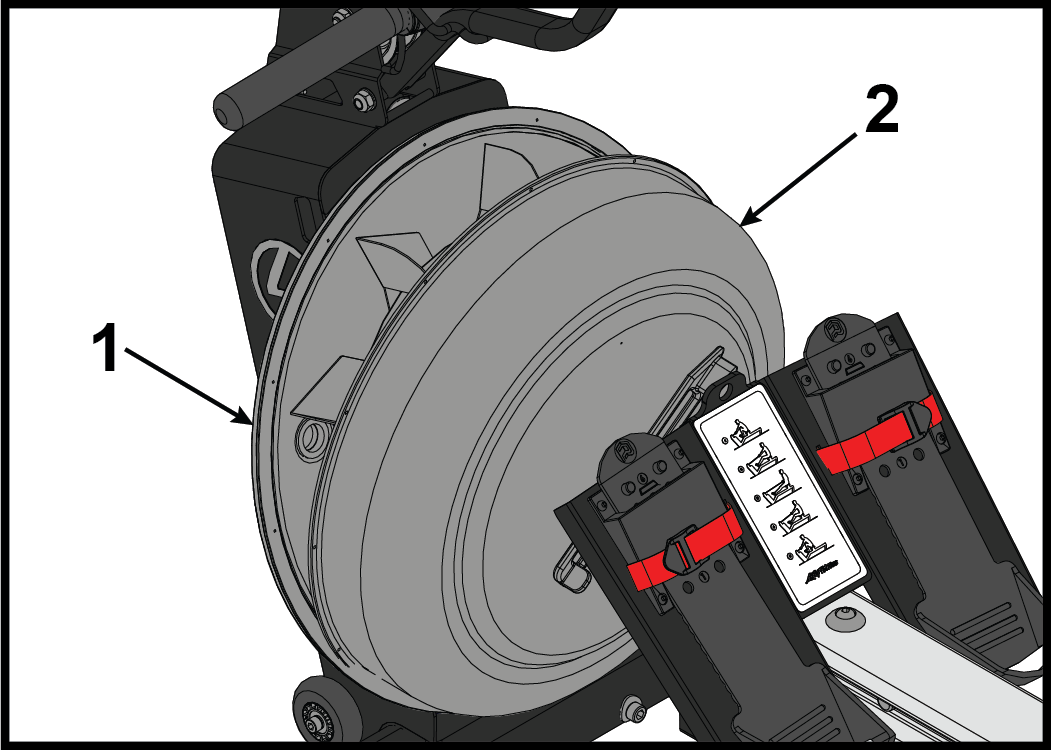

Verwijder de tankafdekking door deze met een platte schroevendraaier van de achterkant van de tank te wippen. Plaats op een doek om krassen te voorkomen.
Waarschuwing: Wip de tankafdekking voorzichtig los, beschadig deze niet met de platte schroevendraaier.
Item Beschrijving Aantal 1 Achterkant tank 1 2 Tankafdekking 1 -

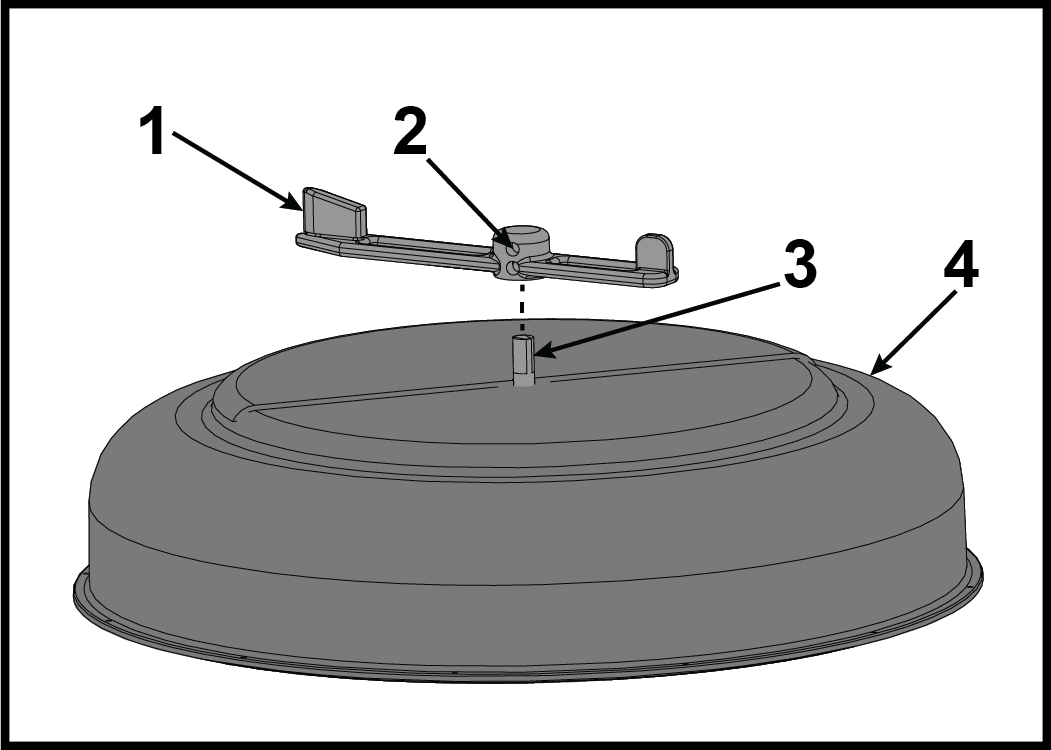

Maak de stelschroeven op de afstelhendel los met een 4 mm inbussleutel en verwijder de afstelhendel van de as van de achterplaat.
Item Beschrijving Aantal 1 Afstelhendel 1 2 Stelschroef 2 3 As van de achterplaat 1 4 Tankdeksel 1 -

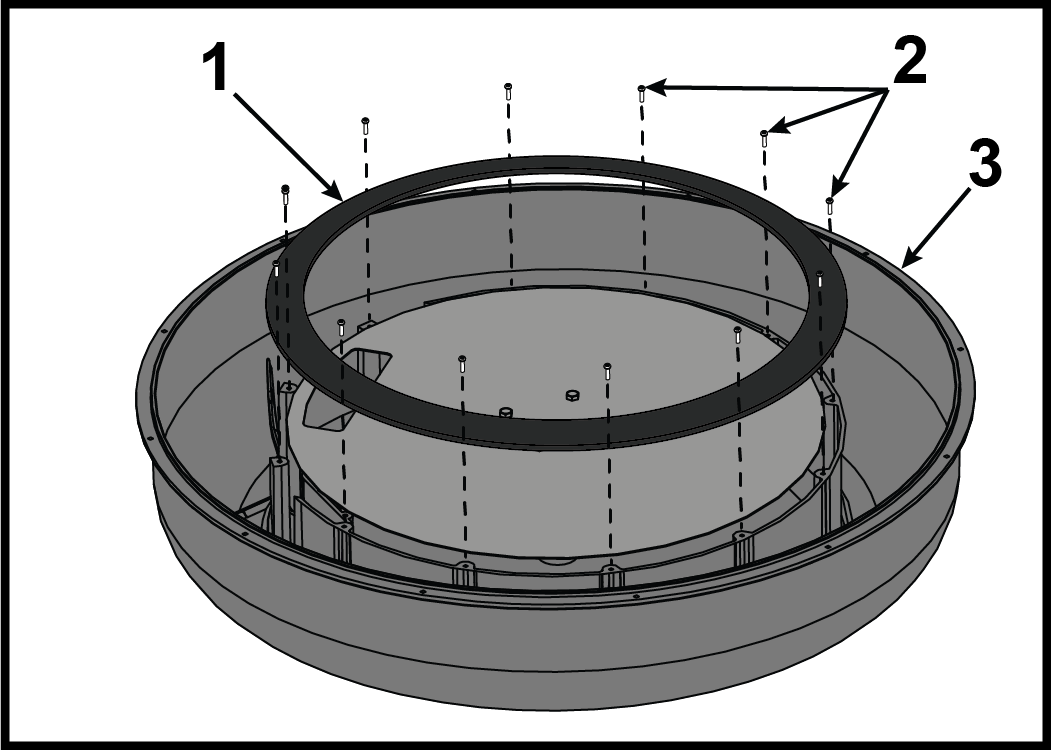

Verwijder twaalf bouten die de tankring aan de tankdeksel bevestigen met een kruiskopschroevendraaier.
Item Beschrijving Aantal 1 Tankring 1 2 Bout 12 3 Tankdeksel 1 -

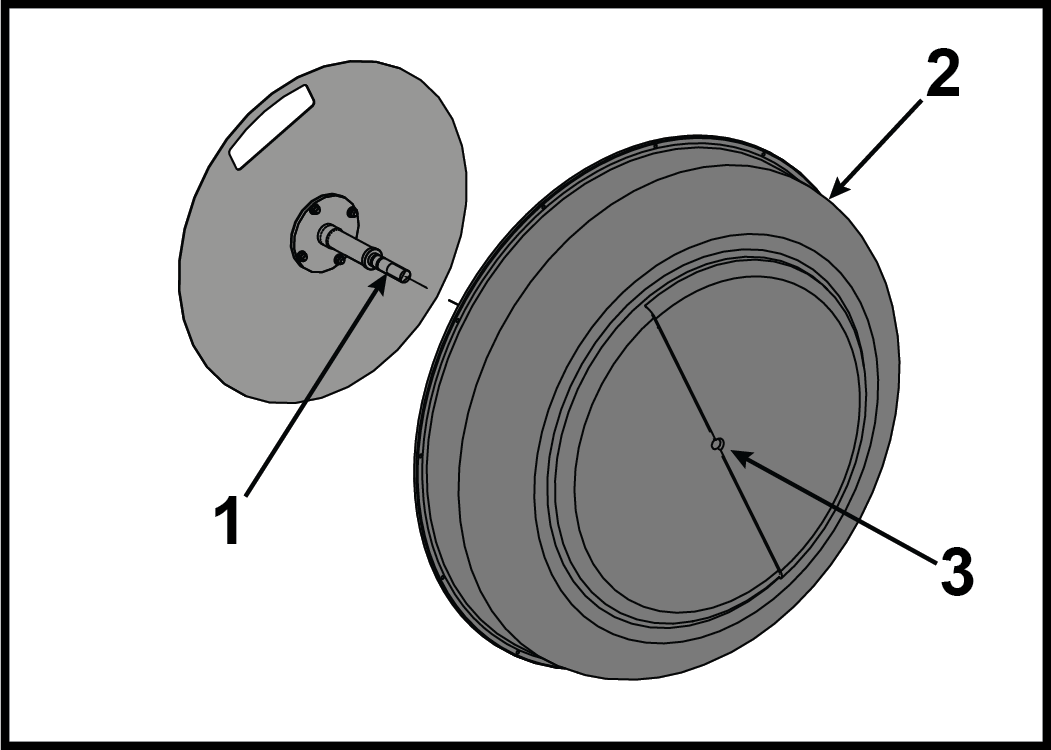

Zet de watertankdeksel op zijn kant en verwijder de achterplaat door de as eruit te tikken met een rubberen hamer.
Item Beschrijving Aantal 1 Achterplaat as 1 2 Tankdeksel 1 3 Tik hier met rubberen hamer 1 -

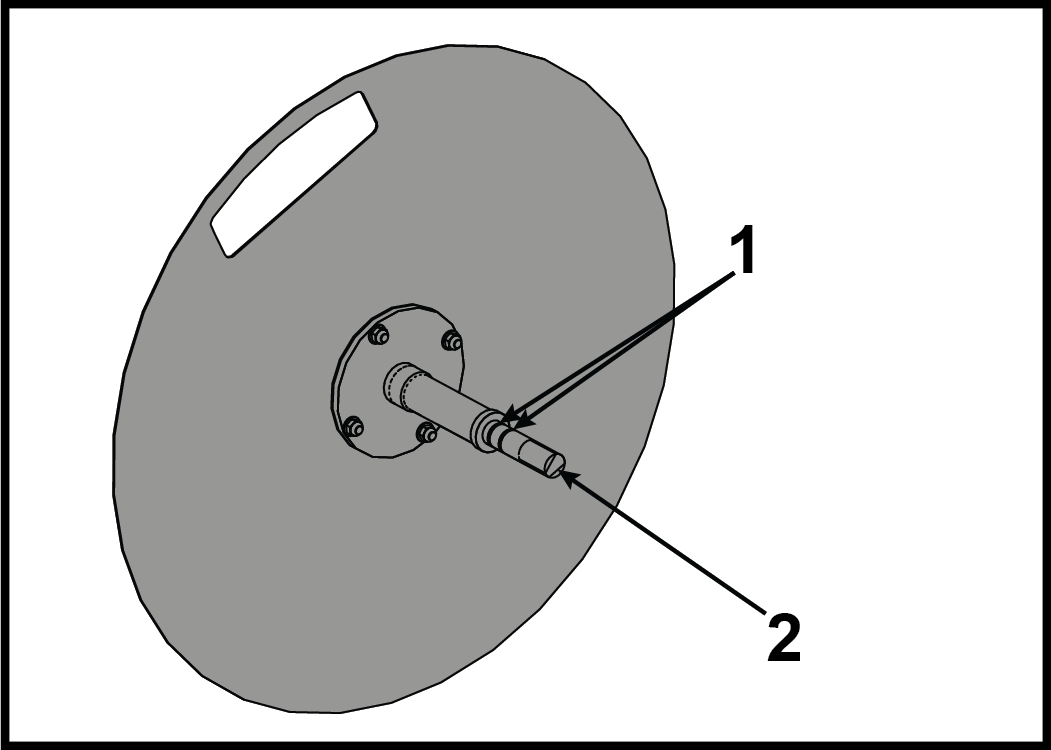

Verwijder en gooi beide O-ringen op de achterplaat as weg.
Item Beschrijving Aantal 1 O-ring 2 2 Achterplaat as 1
