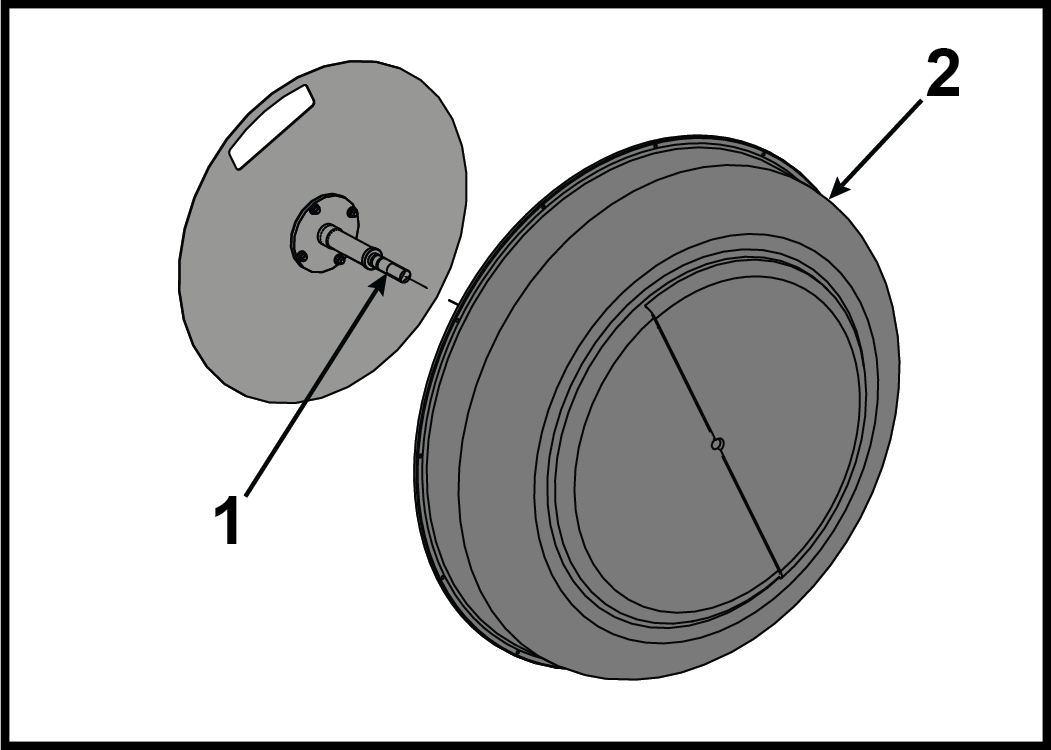

Reinig de as van de steunplaat met een schone doek.

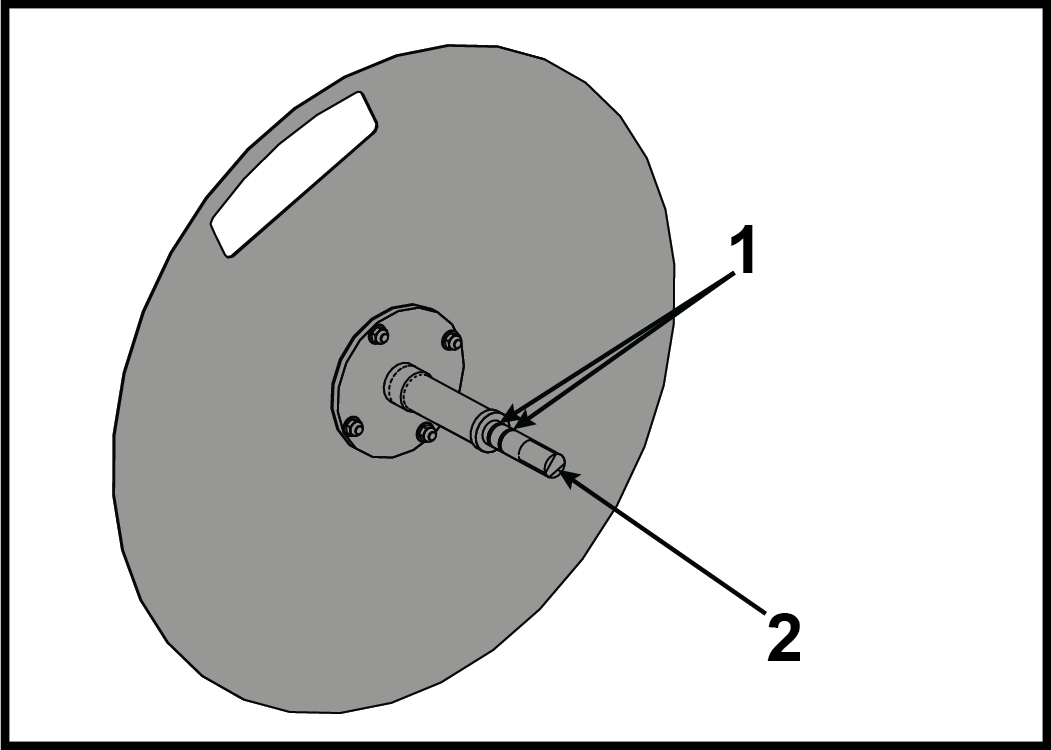

Item Beschrijving Aantal 1 O-ring 2 2 Steunplaat as 1 - Monteer twee O-ringen op de as van de steunplaat.
- Breng siliconen aan op de binnenkant van het tankmontagegat met behulp van een siliconenborstel.
-
Monteer de as van de steunplaat in de tankdeksel.
Item Beschrijving Aantal 1 Steunplaat as 1 2 Tankdeksel 1 -
Monteer twaalf bouten die de tankring bevestigen met een kruiskopschroevendraaier, maar draai ze niet volledig vast.

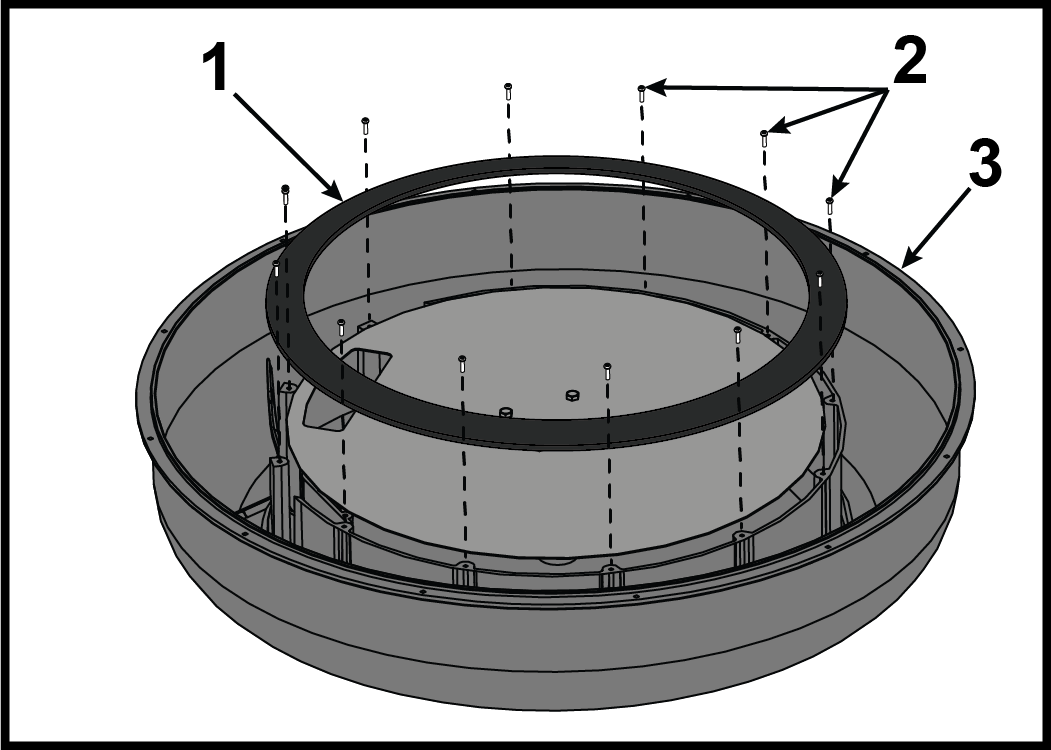

Item Beschrijving Aantal 1 Tankring 1 2 Bout 12 3 Tankdeksel 1 - Draai de bouten volledig vast. Aandraaimoment tot 10 kgf / cm.
-

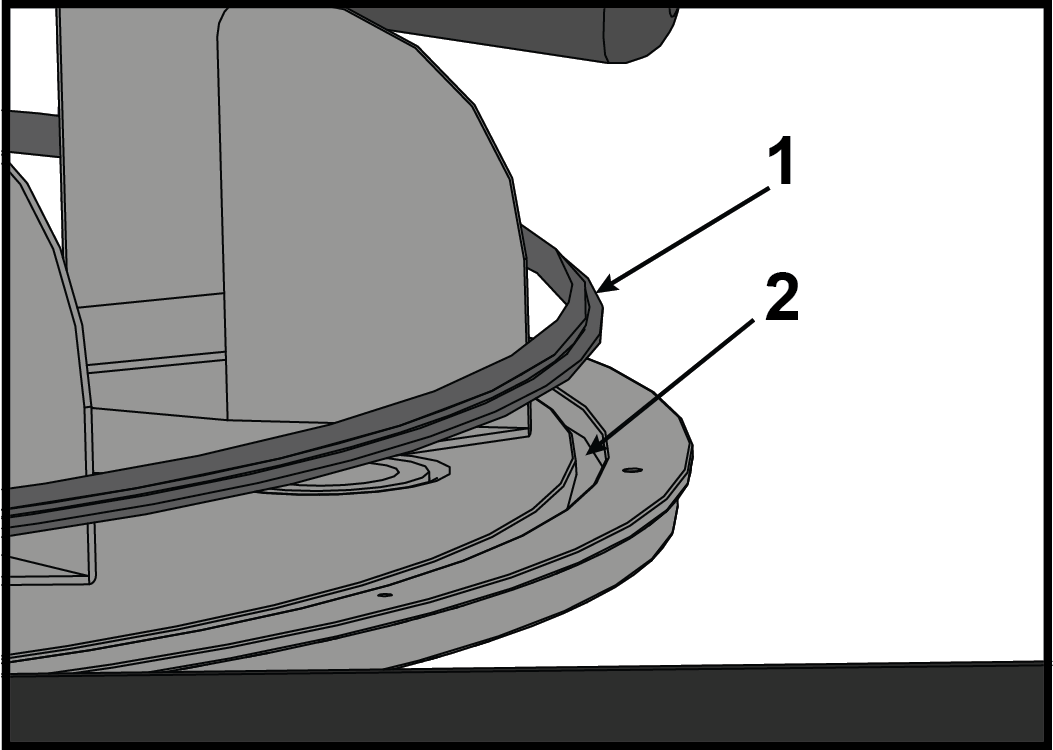

Verwijder en gooi de tankafdichting weg.

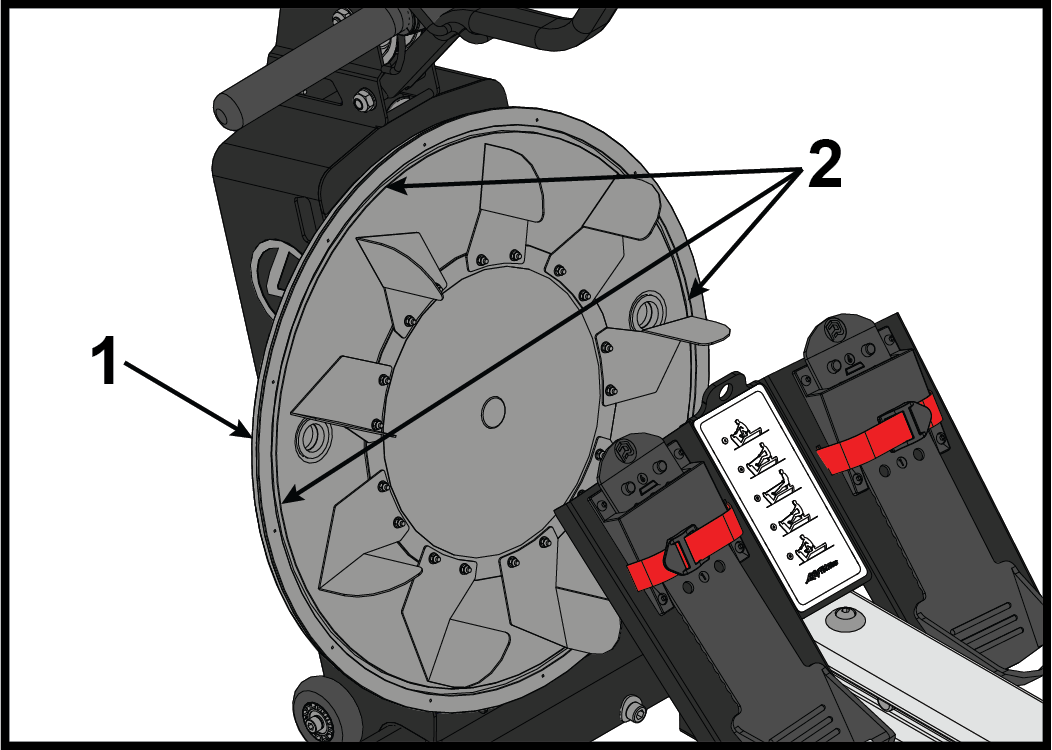

Item Beschrijving Aantal 1 Tankachterkant 1 2 Tankafdichtingskanaal 1 3 Tankafdichting 1 -
Breng siliconen aan op de tankafdichtingskanaal met een kleine borstel.

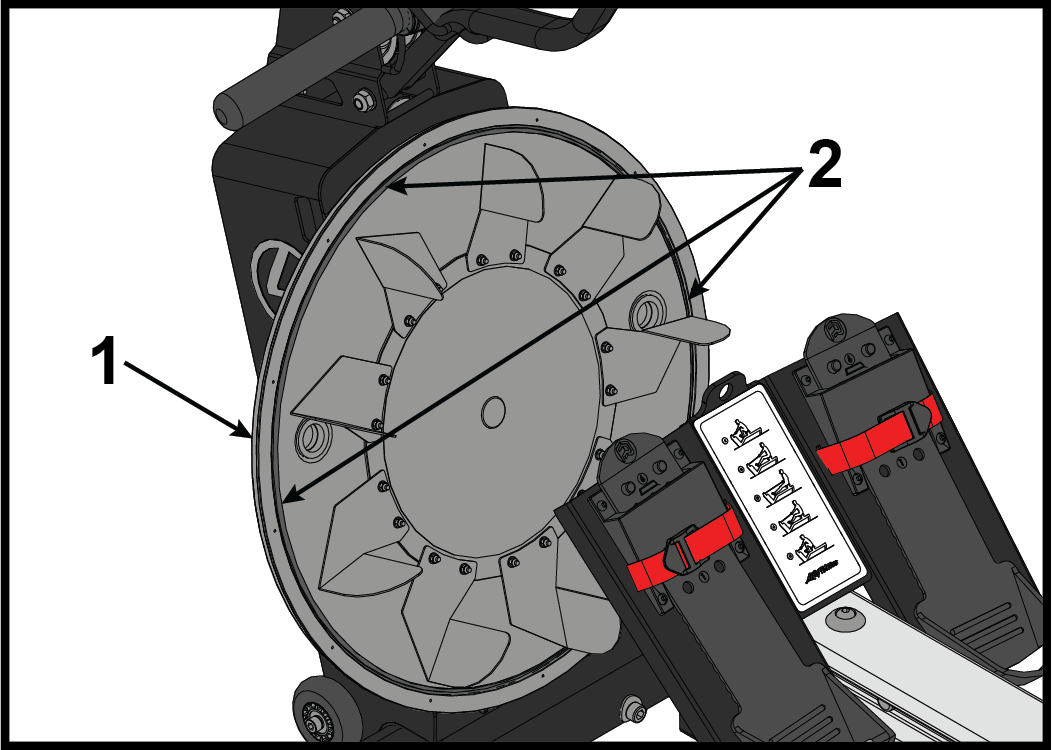

Item Beschrijving Aantal 1 Achterkant tank 1 2 Tankafdichtingskanaal 1 -

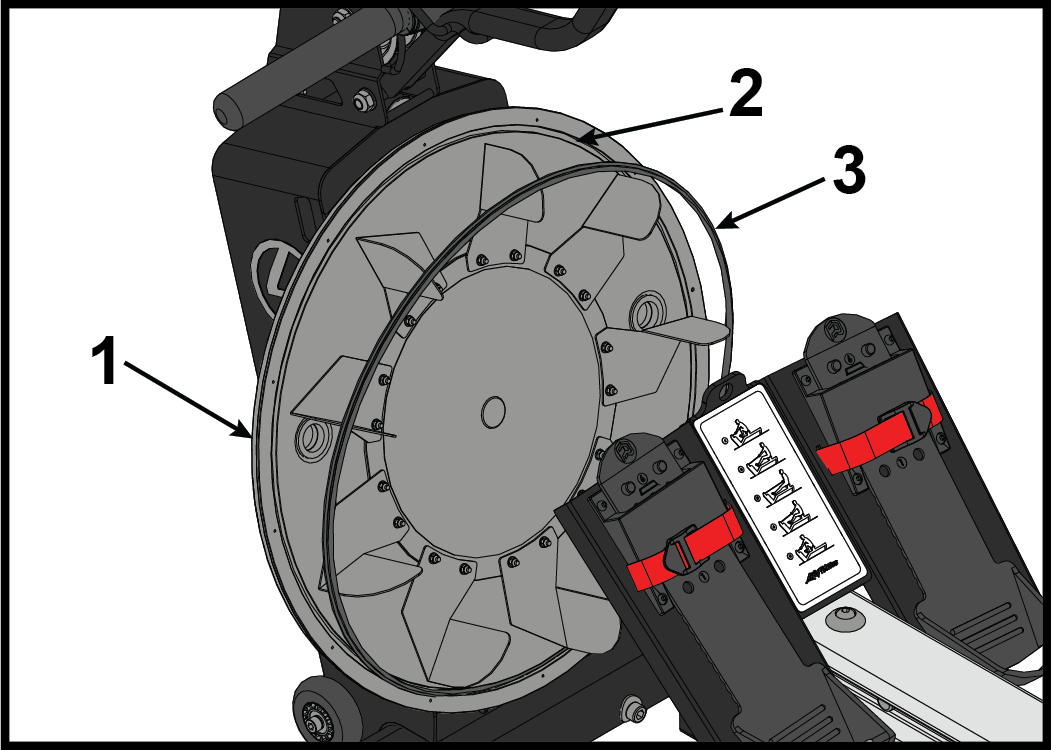

Plaats de tankafdichting in het tankafdichtingskanaal met de platte zijde naar de binnenkant van de tank.
Item Beschrijving Aantal 1 Tankafdichting 1 2 Tankafdichtingskanaal 1 -
Breng meer siliconen aan op de bovenkant van de tankafdichting met een kleine borstel.
Item Beschrijving Aantal 1 Achterkant tank 1 2 Breng hier siliconen aan 1 -
Plaats één bout in de bovenkant van de watertankdeksel en één in de onderkant.
Opmerking: Lijn de watertankdeksel uit met logo's en stickers horizontaal uitgelijnd.

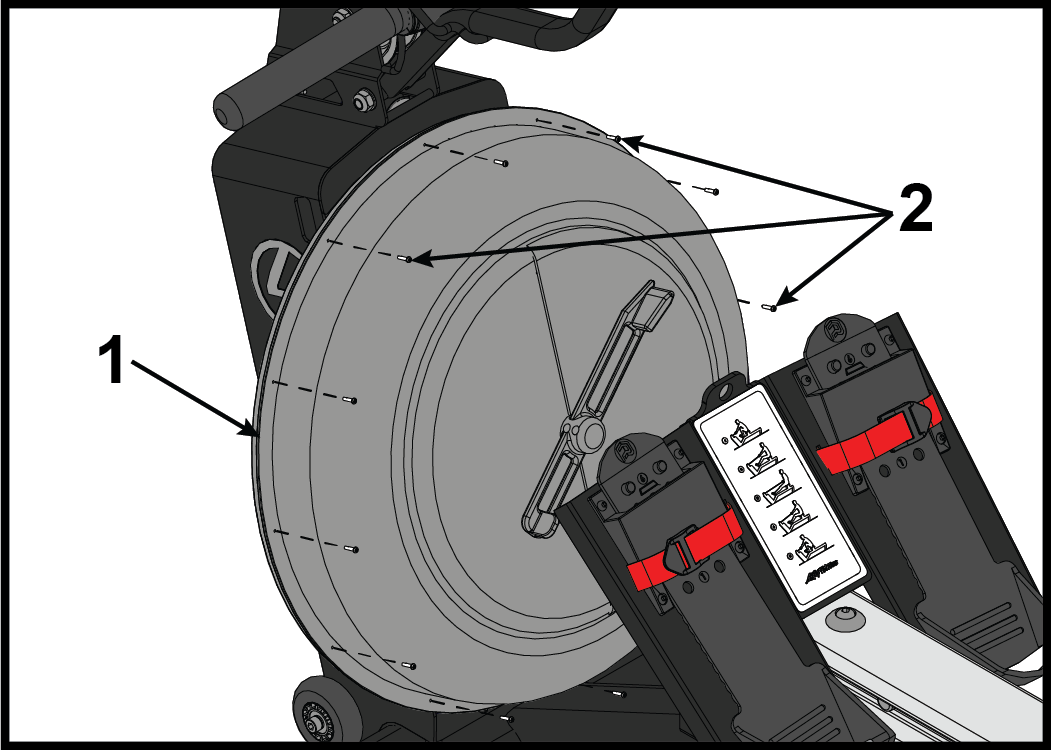

Item Beschrijving Aantal 1 Tank 1 2 Bouten 12 - Lijn beide bouten uit en monteer de watertankdeksel op de basis.
- Draai de bouten gedeeltelijk aan met een kruiskopschroevendraaier.
- Monteer de tien andere bouten en draai de bouten gedeeltelijk aan met een kruiskopschroevendraaier.
- Draai alle twaalf bouten volledig aan. Aandraaimoment tot 8 kgf / cm.
-
Installeer de rode buitenste afdekring met de hand.

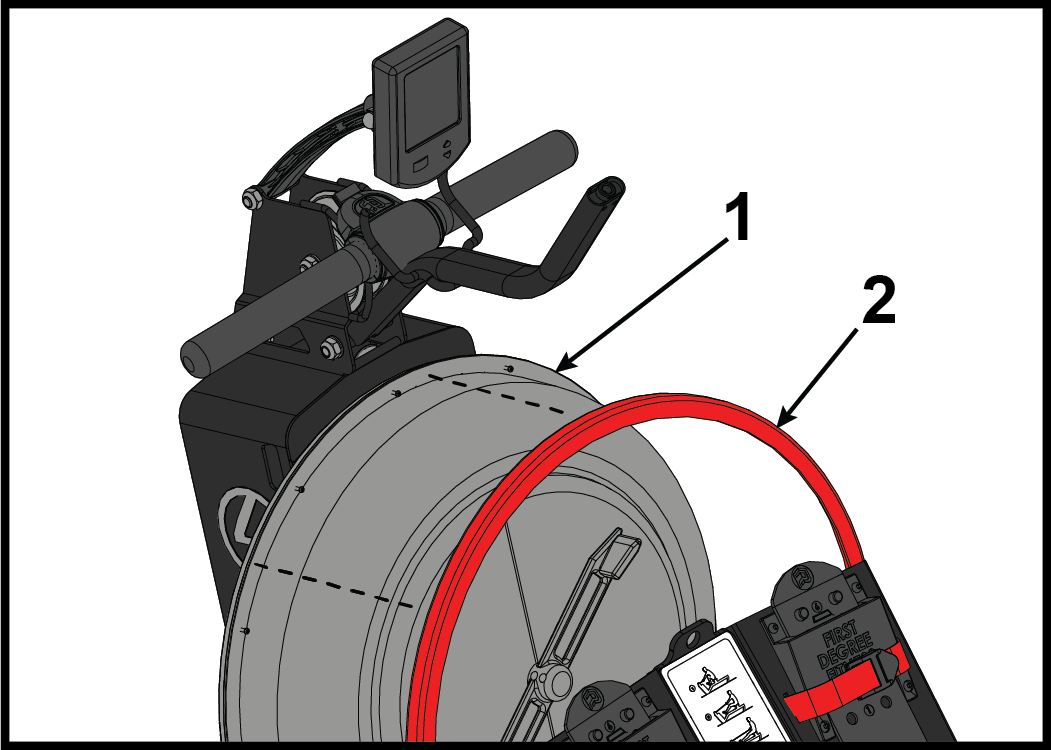

Item Beschrijving Aantal 1 Tank 1 2 Rode buitenste afdekring 1 -

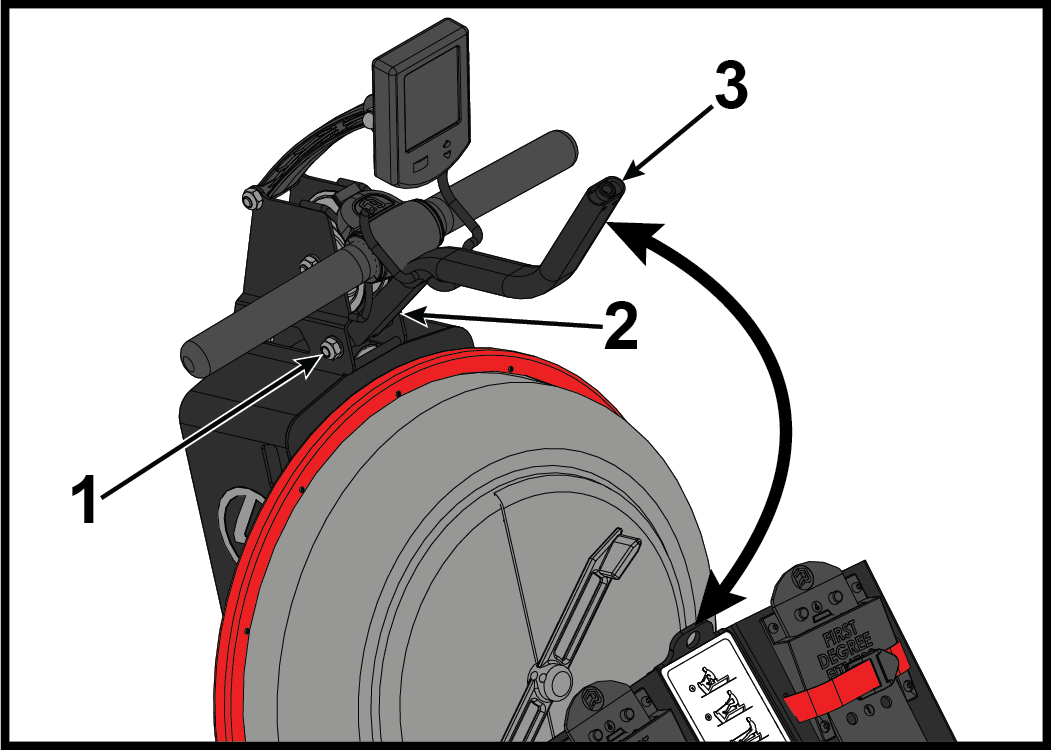

Installeer stelschroeven op de stelknop en draai vast met een 4 mm inbussleutel. Test
de rotatie van de stelknop voor soepele werking.

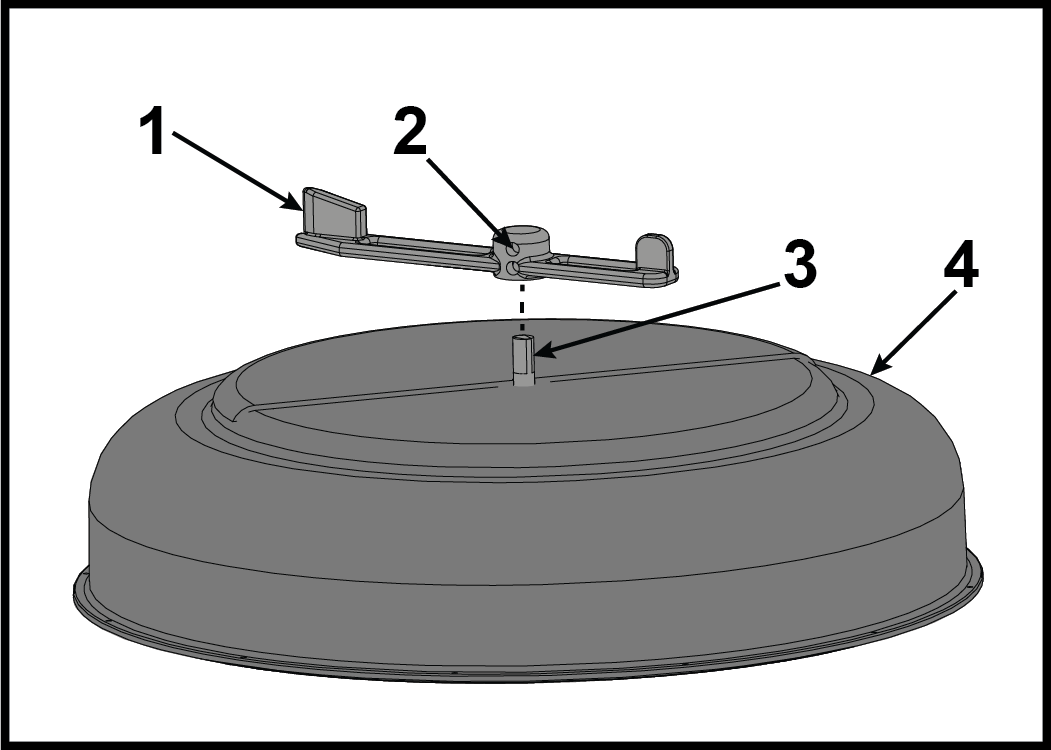

Item Beschrijving Aantal 1 Stelknop 1 2 Stelschroef 2 3 Achterplaat as 1 4 Tankdeksel 1 -
Maak de bout en moer los die de bovenkant van de S-bochtstang bevestigen met een 6 mm inbussleutel en een 17 mm steeksleutel.
Item Beschrijving Aantal 1 Moer 1 2 Bout 1 3 S-bochtstang 1 -

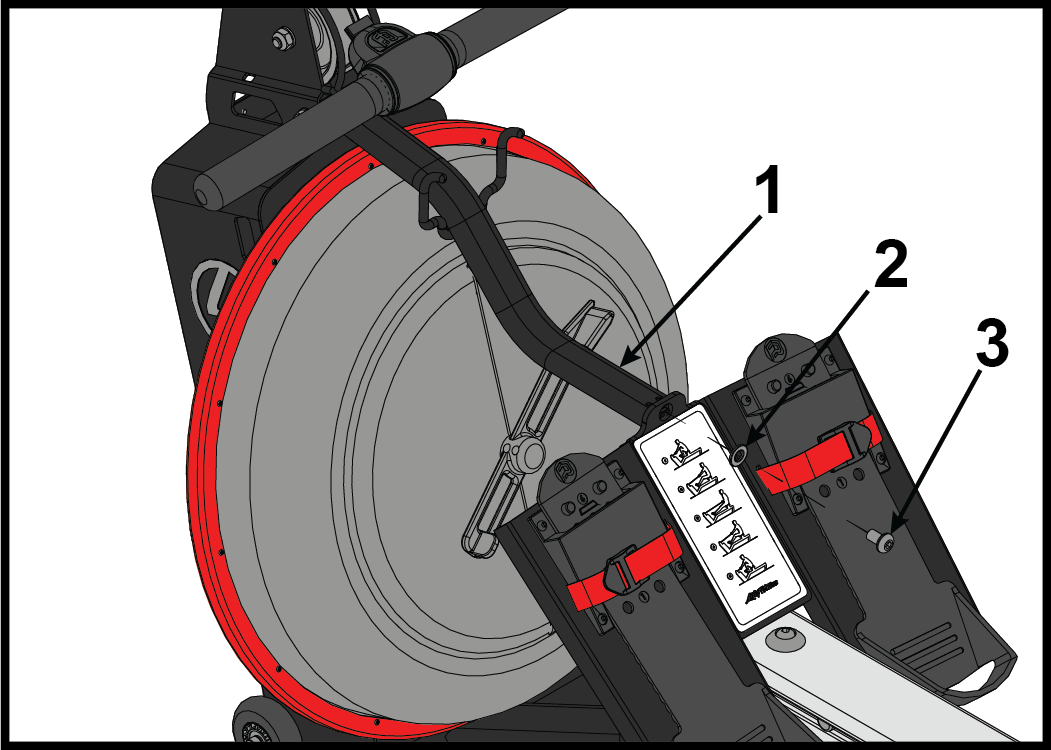

Monteer de bout en ring die de S-bochtstang aan de voetplaat bevestigen met een 6 mm inbussleutel. Aandraaien tot 180 kgf / cm.
Item Beschrijving Aantal 1 S-bochtstang 1 2 Ring 1 3 Bout 1 - Draai de bout en moer vast die de bovenkant van de S-bochtstang bevestigen met een 6 mm inbussleutel en een 17 mm steeksleutel. Aandraaimoment tot 180 kgf / cm.
-
