Innholdsfortegnelse
- Montering av enhetsholder
- Demontere Insignia
- Installasjon av enhetsholder
- Installere hovedenhet, reflekskort
- Installere Puck
- Sette sammen Insignia på nytt
Sett Komponenter
Insignia og Axiom enhetsholder sett Komponenter
| Element | Beskrivelse | Antall |
| 1 | Puck | 1 |
| 2 | Enhetsholder hylle | 1 |
| 3 | Venstre brakett | 1 |
| 4 | Høyre brakett | 1 |
| 5 | Reflekskort | 1 |
| 6 | Alkoholservietter (3-pakning) | 1 |
| 7 | Rep-teller deksel | 1 |
| 8 | Hovedenhet | 1 |
| 9 | AA-batteri | 4 |
| 10 | Grommet | 2 |
| 11 | 8 X 3/4 PHL PAN skrue | 4 |
| 12 | 8-18 X 3/4 selvskjærende skrue | 2 |
| 13 | Serienummer etikett | 1 |
Verktøy som kreves
- Senterpunch
- Målebånd
- Hammer eller dødhammerslag
- Trådløs drill
- ¼" pipe
- Vater
- Støvsuger
- Skralle
- M10 skrallefastnøkkel
- M5 unbrakobit
- Finspiss markør
- 7 mm unbrakobit
- Filler (Guide Rod vedlikehold)
- Latex- eller nitrilhansker (Guide Rod vedlikehold)
- 3:1 olje (Guide Rod vedlikehold)
- Lithiumfett (Guide Rod vedlikehold)
Montering av enhetsholder
Insignia enhetsholder plasseringer
| Insignia-modell | Beskrivelse | Posisjon for enhetsholder |
| SS-AB | Abdominal | Venstre |
| SS-ABD | Abdominal Advance | Venstre |
| SS-ADC | Assisted Dip Chin | Venstre |
| SS-BC | Biceps Curl | Venstre |
| SS-BCD | Biceps Curl Avhengig | Utenfor venstre (se illustrasjon) |
| SS-BE | Ryggstrekk | Venstre |
| SS-CE | Leggstrekk | Venstre |
| SS-CP | Brystpress | Venstre |
| SS-CPX | Brystpress Dual-Axis | Venstre |
| SS-FLY | Fly | Venstre |
| SS-GL | Glute | Høyre |
| SS-GLD | Glute Bridge | Venstre |
| SS-HAA | Hofte Ad-Ab | Venstre |
| SS-HAB | Hofteabduksjon | Venstre |
| SS-HAD | Hofteadduksjon | Venstre |
| SS-LC | Leg Curl | Venstre |
| SS-LE | Leg Extension | Venstre |
| SS-LP | Leg Press | Venstre |
| SS-LR | Lateral Raise | Høyre |
| SS-PD | Pulldown | Høyre |
| SS-PDX | Pulldown Dual-Axis | Høyre |
| SS-PEC | Pectoral Fly | Høyre |
| SS-RW | Roing | Høyre |
| SS-SLC | Sittende Leg Curl | Venstre |
| SS-SLP | Sittende Leg Press | Venstre |
| SS-SP | Skulderpress | Venstre |
| SS-TE | Triceps Extension | Utenfor venstre (se illustrasjon) |
| SS-TP | Triceps Press | Venstre |
| SS-TR | Torso Rotasjon | Høyre |
1. Velg braketten, venstre eller høyre, som trengs for enheten enhetsholderen skal monteres på; kast den ubrukte braketten. MERK: Se etter 'L' (Venstre) og 'R' (Høyre) utskjæring i brakettene.
| Vare | Beskrivelse | Antall |
| 1 | Venstre brakett | 1 |
| 2 | Høyre brakett | 1 |
2. Sett brakettflikene inn på baksiden av enhetsholderens hylle.
| Vare | Beskrivelse | Antall |
| 1 | Enhetsholderhylle | 1 |
| 2 | Feste (høyre) | 1 |
3. Sett inn 8 X 3/4 PHL PAN-skruer og stram til 16-20 in-lbs (1.8-2.2 Nm).
| Vare | Beskrivelse | Antall |
| 1 | Enhetsholder | 1 |
| 2 | 8 X 3/4 PHL PAN-skruer | 2 |
Monteringssteder for enhetsholder
Det finnes to monteringsmetoder for enhetsholderen: innvendig og utvendig.
Innvendig montering
Enhetsholderen monteres inne i tårnet.
Utvendig montering

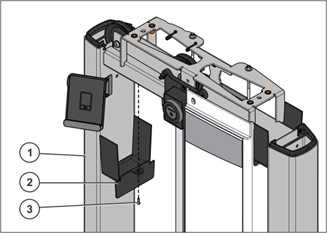

Enhetsholderen monteres utenfor tårnet (SS-BCD og SS-TE)
| Vare | Beskrivelse | Antall |
| 1 | Tårnlokk | 1 |
| 2 | Tårnramme | 1 |
| 3 | Enhetsholder | 1 |
Demonter Insignia
1. Bestill stiv mal, delenummer 1019762-0001 eller bruk mal. (Oppdater mal til venstre og høyre) Sett skriveren til 8-1/2" x 11" for 1:1 skala. Sjekk dimensjoner og juster skalaen om nødvendig. Klipp ut langs stiplet linje.

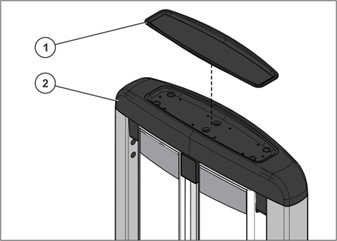

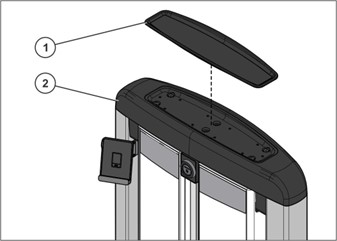

2. Løft og fjern tårnlokkbrettet fra tårnlokket.
| Vare | Beskrivelse | Antall |
| 1 | Tårnlokkbrett | 1 |
| 2 | Tårnlokk | 1 |

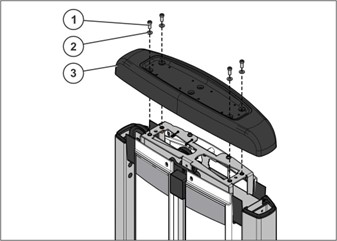

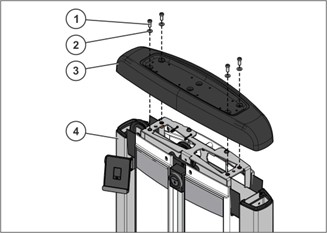

3. Løsne og fjern festene og tårnlokket.
| Vare | Beskrivelse | Antall |
| 1 | M10 X 1.5 25mm skrue | 4 |
| 2 | 3/8 flat skive | 4 |
| 3 | Tårnlokk | 1 |
4. Basert på hvilken side enhetsholderen skal monteres, løsne og fjern skruen fra frontdekselet.
| Vare | Beskrivelse | Antall |
| 1 | Frontdeksel | 1 |
| 2 | M8 X 3/4 panhodet skrue | 1 |

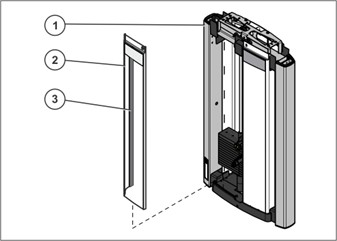

5. Løft forsiktig og fjern frontdekselet, og sørg for at dekselekstruderingen fortsatt er festet.
| Vare | Beskrivelse | Antall |
| 1 | Tårn | 1 |
| 2 | Frontdeksel | 1 |
| 3 | Dekselekstrudering | 1 |

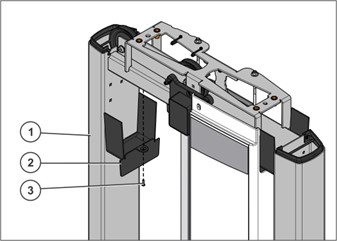

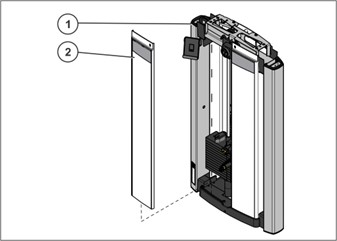

6. Fjern M8 X 3/4 panhodet skrue og dekselet fra tårnet.
| Vare | Beskrivelse | Antall |
| 1 | Tårn | 1 |
| 2 | Dekselinnsats | 1 |
| 3 | M8 X 3/4 panhodet skrue | 1 |
Installasjon av Insignia enhetsholder

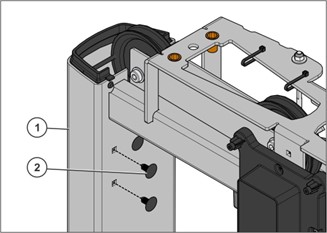

7. På enheter produsert etter 1. september 2021, fjern de to hullpluggene fra de firkantede hullene på tårnet og hopp over de neste tre trinnene.
| Element | Beskrivelse | Antall |
| 1 | Tårn | 1 |
| 2 | Hullplugg | 2 |

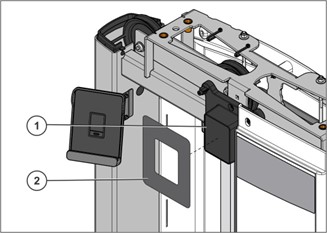

8. På enheter bygget før 1. september 2021, uten firkantede hull, plasser malen tett inntil tårnets tverrør.
| Element | Beskrivelse | Antall |
| 1 | Tårn | 1 |
| 2 | Mal | 1 |

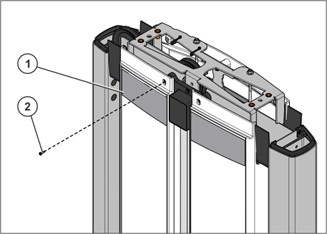

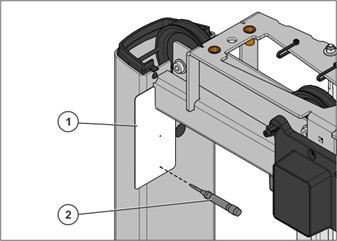

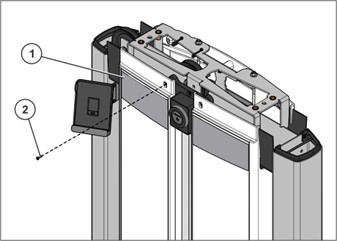

9. På enheter bygget før 1. september 2021, bruk en senterpunch på det nederste malhullmerket kun for å finne plasseringen til enhetsholderen.
| Element | Beskrivelse | Antall |
| 1 | Mal | 1 |
| 2 | Senterpunch | 1 |
Viktig! Bruk en elektrisk drill, ikke slagtrekker for trinn 10-13

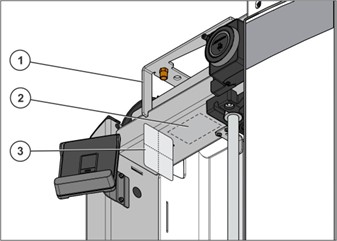

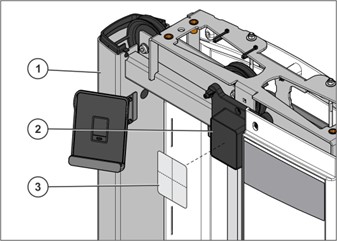

10. På enheter bygget før 1. september 2021, start én selvskjærende skrue på det nederste senterpunchmerket for å holde opp enhetsholderen - ikke stram til.
11. Juster enhetsholderen slik at den er i vater, og bruk deretter senterpunch på det øverste enhetsholderhullet. Bruk den andre selvskjærende skruen for å montere enhetsholderen på senterpunchmerket. Stram til 16-20 in-lbs (1.8-2.2 Nm). Ikke stram for mye
12. Gå tilbake og stram til den nederste selvskjærende skruen til 16-20 in-lbs (1.8-2.2 Nm). Ikke stram for mye
| Element | Beskrivelse | Antall |
| 1 | Tårn | 1 |
| 2 | Enhetsholder | 1 |
| 3 | 8-18 X 3/4 Selvskjærende skrue | 2 |

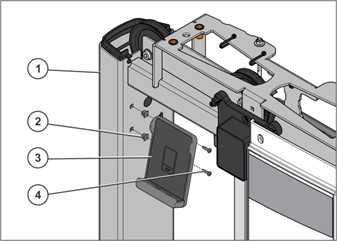

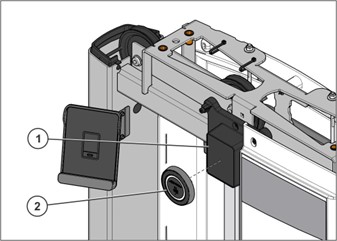

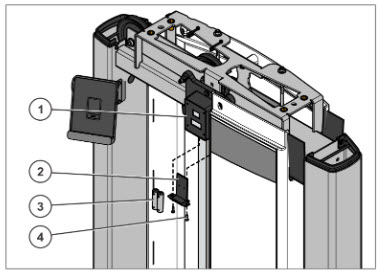

13. På enheter bygget etter 1. september 2021, bruk gummipakninger og 8 X 3/4 PHL PAN skruer for å montere enhetsholderen. Stram til 16-20 in-lbs (1.8-2.2 Nm). Ikke stram for mye
| Element | Beskrivelse | Antall |
| 1 | Tårn | 1 |
| 2 | Gummipakning | 2 |
| 3 | Enhetsholder | 1 |
| 4 | 8 X 3/4 PHL PAN skrue | 2 |
Installasjon av enhetsholder fullført
Installer hovedenheten
Hovedenheten brukes sammen med en puck på treningsmaskiner som er utstyrt med vektmagasin. Hovedenheten monteres på topplaten av vektmagasinet, med fri siktlinje til en refleksklistremerke som festes på en flat overflate over hovedenheten. Refleksklistremerket er obligatorisk å feste på et egnet område inne i maskinen med fri siktlinje til hovedenheten. Den optiske sensoren skal bevege seg sammen med vektmagasinet i en rett linje mot refleksklistremerket. Det må være et fritt synsfelt, omtrent +/- 10 grader fra sensoren mot refleksklistremerket. Maksimal avstand mellom hovedenheten i sin laveste posisjon og reflekskortet på toppen er 160 cm/63 tommer.
Bruk LF Assist-appen

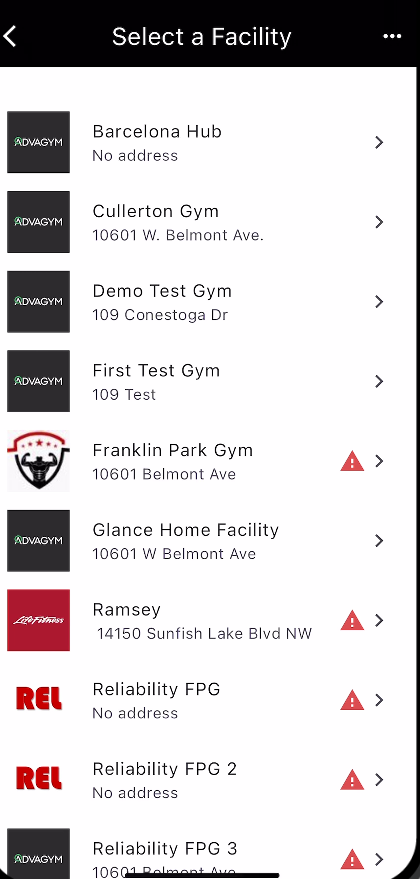

Life Fitness-planleggeren skal ha gitt deg tilgang til anlegget der du installerer. Hvis du ikke ser anlegget, kontakt planleggeren. De kan legge til kontoen din nesten i sanntid. Hvis du trenger å oppdatere listen etter at endringer er gjort, klikk på de tre prikkene øverst til høyre og klikk på "last inn treningssentre på nytt".

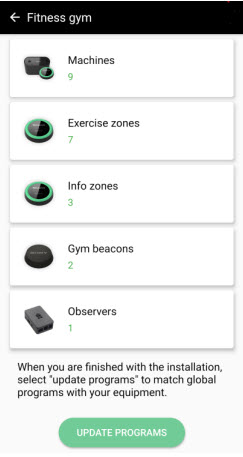

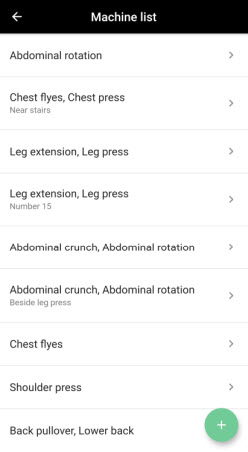

1. Trykk på fanen for maskiner i oversikten over anlegget.
2. Trykk på “+”-knappen i oversikten over maskiner.

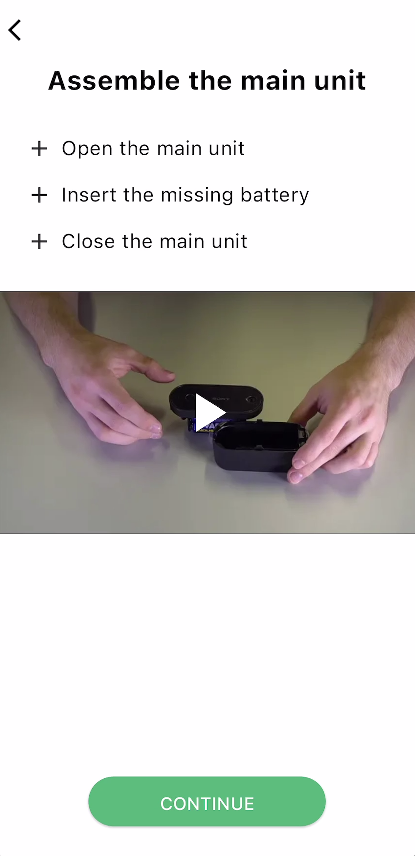

3. Åpne hovedenheten ved å trykke på toppen og skyve den litt nedover (frigjøre låsemekanismen) og deretter skyve fremover (langs lengden). Skyv toppen av og løft fra dekselet. Den hvite etiketten er plassert ved siden av batteripakken på den ene siden. Merk: installer ett batteri fra emballasjen, Du må installere alle fire batteriene riktig for at enheten skal fungere.
4. Skyv toppen av og løft fra dekselet. Sett inn AA-batterier og sørg for at alle 4 batterier er plassert riktig. (Hovedenheten er i hvilemodus når den er i ro. Risting av hovedenheten vil vekke den. Når enheten er våken, vil et grønt LED-lys blinke hvert tredje sekund og sende ut sin MAC-adresse. Etter 3 sekunder uten aktivitet vil den gå tilbake til hvilemodus.)

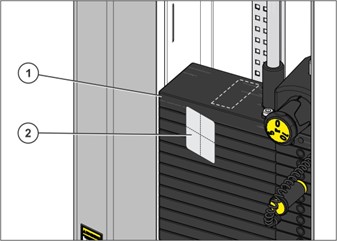

5. Rengjør toppen av vektstabelen med en alkoholserviett. Sørg for å vente noen minutter til isopropylalkoholen er helt tørr. Sørg for å plassere hovedenheten på toppplaten. Avhengig av typen stabel kan den plasseres på forskjellige steder. Life Fitness sitt ingeniørteam har verifisert at hovedenheten passer på toppplaten til de støttede produktlinjene. Overflaten på vektstabelen skal rengjøres grundig med en myk klut og isopropylalkohol (også kalt isopropyl, isopropanol eller 2-propanol) med mer enn 95% konsentrasjon, før montering av hovedenheten på overflaten.
| Vare | Beskrivelse | Antall |
| 1 | Vektstabel | 1 |
| 2 | Alkoholserviett | 1 |

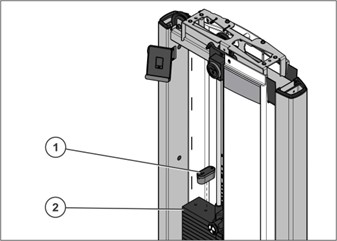

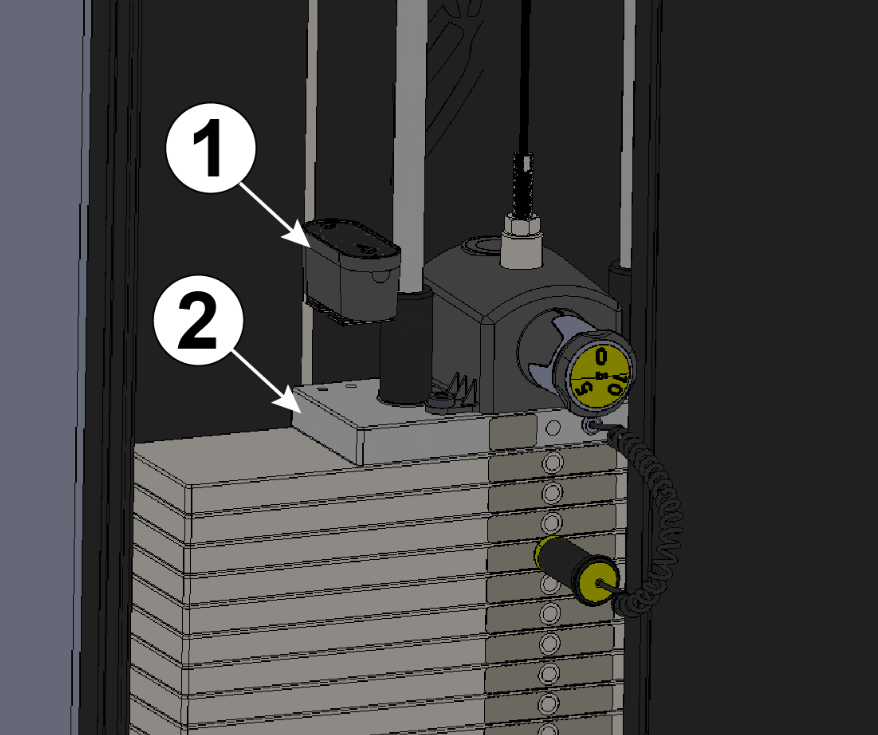

6. Fjern beskyttelsesfilmen fra hovedenheten, installer hovedenheten slik at batteridøren/topplokket åpnes mot trekkpinnen - trykk og fest den til vektstabelen, rett under den reflekterende kortet. Hovedenheten leveres med et beskyttende plastdeksel som må fjernes etter installasjon. Sensorvinduet må være rent og støvfritt. Det kan rengjøres med en myk klut hvis det er skittent. Merk: Selv om enheten er forhåndsmontert med borrelåstape, anbefaler vi å bytte batteri uten å ta hovedenheten av toppplaten og i stedet åpne batteridøren/topplokket.
| Vare | Beskrivelse | Antall |
| 1 | Hovedenhet | 1 |
| 2 | Vektstabel | 1 |
7. Bekreft montering av hovedenheten
Installasjon av hovedenhet fullført

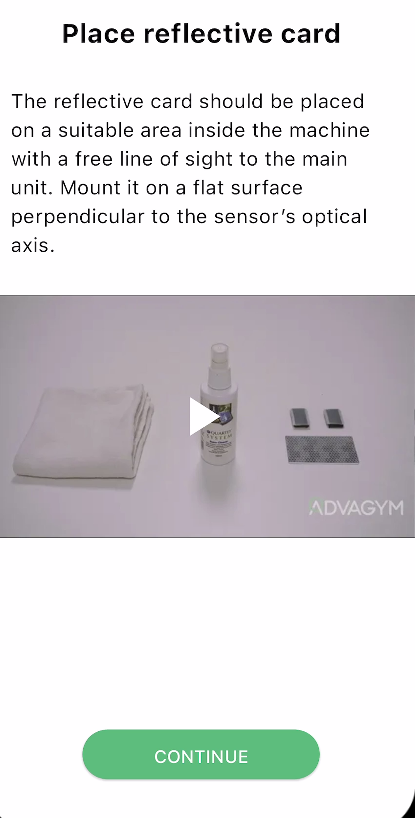

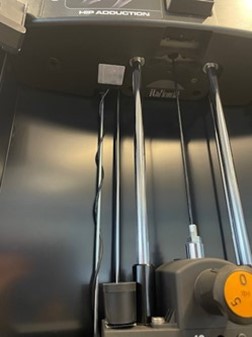

Installer reflekterende kort
Hovedenheten er montert på toppplaten av vektstabelen, med fri siktlinje til et reflekterende klistremerke som er festet til en flat overflate over hovedenheten. Det reflekterende klistremerket er obligatorisk å feste på et egnet område inne i maskinen med fri siktlinje til hovedenheten. Den optiske sensoren skal bevege seg sammen med vektstabelen i en rett linje mot det reflekterende klistremerket. Det må være et fritt synsfelt, omtrent +/- 10 grader fra sensoren mot det reflekterende klistremerket. Maksimal avstand mellom hovedenheten i sin laveste posisjon og det reflekterende kortet på toppen er 160 cm/63 tommer. Det reflekterende klistremerket som leveres med hovedenheten må brukes; ingen andre reflekterende kort er tillatt.
1. Rengjør bunnen av tårnets tverrør med en alkoholserviett. Sørg for å vente noen minutter til isopropylalkoholen er helt tørr. Det reflekterende klistremerket må monteres på en flat overflate vinkelrett på sensorens optiske akse som vist. Overflaten må rengjøres med isopropylalkohol (også kalt isopropyl, isopropanol eller 2-propanol) med mer enn 95% konsentrasjon og en myk klut på forhånd.
| Vare | Beskrivelse | Antall |
| 1 | Tårn | 1 |
| 2 | Område som skal rengjøres | 1 |
| 3 | Alkoholserviett | 1 |

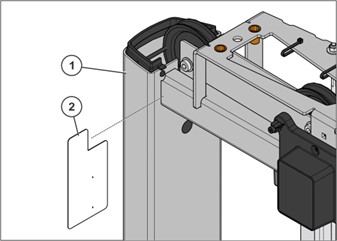

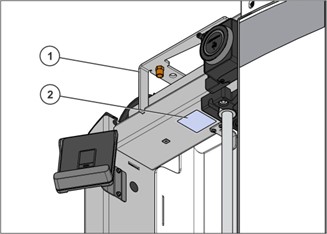

2. Fjern beskyttelsesfilmen og fest det reflekterende kortet til bunnen av tårnets tverrør.
| Vare | Beskrivelse | Antall |
| 1 | Tårn | 1 |
| 2 | Reflekterende kort | 1 |
Bruk LF Assist-appen

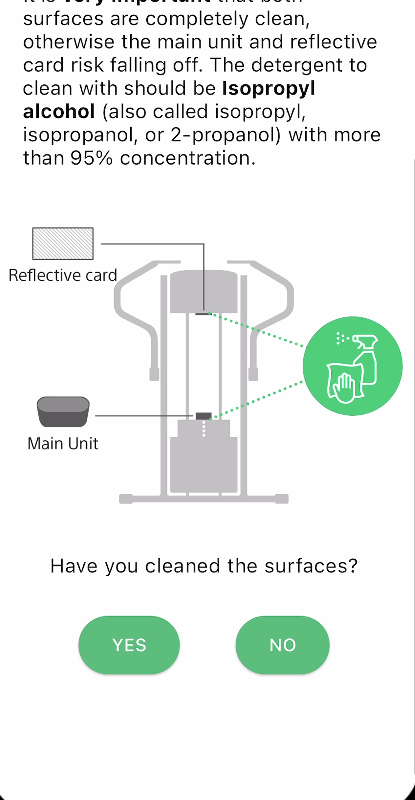

3. Bekreft rengjøring av toppplaten på vektstabelen og tårnet der du plasserte det reflekterende kortet
4. Bekreft plasseringen av det reflekterende kortet

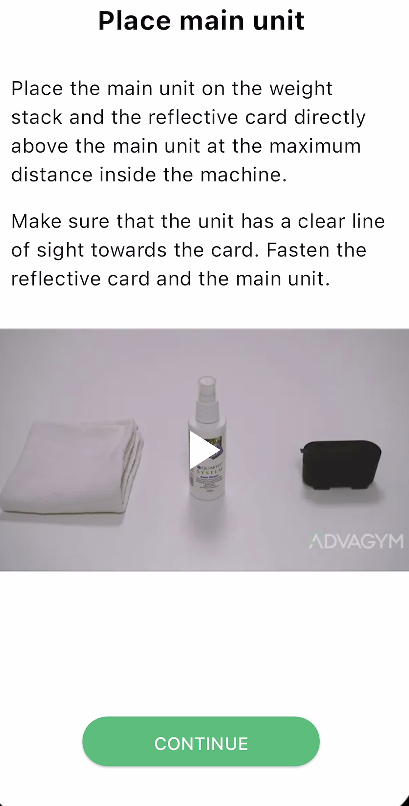

5. Bekreft plasseringen av hovedenheten
6. Følg instruksjonene i appen for å sette hovedenheten i paringsmodus. Trykk på Finn
7. Applikasjonen søker nå etter hovedenheten og måler signalene dens.
8. Bekreft at avstanden mellom hovedenheten og reflekskortet er omtrent som det står i applikasjonen.

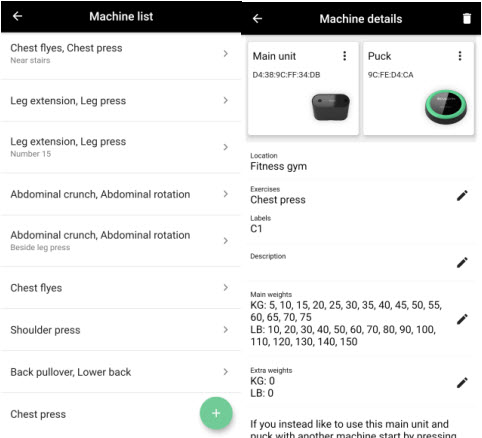

9. Trykk på Legg til øvelser for å legge til en øvelse eller kopier øvelser for å kopiere en allerede eksisterende øvelse fra treningssenteret. Velg maskinøvelsen for den aktuelle maskinen ved å trykke på et navn. (Trykk på informasjonsknappen for å se en instruksjonsvideo av øvelsen)
10. Gjenta trinn 9 for å legge til flere maskinøvelser på maskinen som brystfly/bakre deltoid, hofteadduksjon/hofteabduksjon, assistert dip/chin eller trykk ferdig for å fortsette.
11. Velg hovedvektene ved å trykke på den øverste vektstabelen.
Velg hovedvektstabelen blant listen over vektstabler eller opprett en ny ved å trykke på
“+”-knappen. (Hvis dette er den første maskinen som installeres på treningssenteret, vil listen være tom)
Hvis hovedvektstabelen til maskinen ikke finnes i listen, opprett en ny ved å følge disse trinnene:
Angi antall vekter på vektstabelen.
Legg til den første og andre verdien av vektstabelen.
En “smart-add”-løsning fyller resten av listen med verdier med samme delta-vekt som det siste paret av vekter. Bekreft at verdiene er korrekte. Hvis ikke, korriger verdiene manuelt i henhold til vektstabelen fra topp til bunn. Trykk lagre.
Hvis maskinen har en inkrementell vekt “ekstra vekt”:
Velg den ekstra vekten ved å trykke på den nederste vektstabelen.
Velg den ekstra vektstabelen blant listen over vektstabler eller opprett en ny ved å trykke på “+”-knappen. (Hvis dette er den første maskinen som installeres på stedet, vil listen være tom)
Hvis inkrementell vekt "ekstra vekt"-stabelen til maskinen ikke finnes i listen, opprett en ny ved å følge disse
trinnene:
Angi antall stabler på vektstabelen.
Legg til den første og andre verdien av vektstabelen.
En “smart-add”-løsning fyller resten av listen med verdier, på samme måte som for hovedenhetsstabelen. Bekreft at alle verdier er korrekte. En rask måte å gjøre dette på er å sjekke om det nederste/tyngste nummeret på stabelen samsvarer med det nederste nummeret i appen. Hvis ikke, korriger verdiene manuelt i henhold til vektstabelen fra topp til bunn. Trykk lagre.
Installer Puck
Insignia Puck-plasseringer
| Insignia Modell | Beskrivelse | Puck Plassering L-Trim: Grønn | Puck Plassering S-Trim: Rød |
| SS-AB | Abdominal | Senter | Venstre |
| SS-ABD | Abdominal Avansert | Senter | Venstre |
| SS-ADC | Assistert Dip Chin | Senter | Venstre |
| SS-BC | Biceps Curl | Senter | Venstre |
| SS-BCD | Biceps Curl Avhengig | Senter | Venstre |
| SS-BE | Rygg Ekstensjon | Senter | Venstre |
| SS-CE | Legg Ekstensjon | Senter | Venstre |
| SS-CP | Brystpress | Senter | Venstre |
| SS-CPX | Brystpress Dual-Axis | Senter | Venstre |
| SS-FLY | Fly | Senter | Høyre |
| SS-GL | Glute | Senter | Høyre |
| SS-GLD | Glute Bridge | Senter | Høyre |
| SS-HAA | Hofte Ad-Ab | Senter | Høyre |
| SS-HAB | Hofte Abduksjon | Senter | Høyre |
| SS-HAD | Hofte Adduksjon | Senter | Høyre |
| SS-LC | Legg Curl | Senter | Venstre |
| SS-LE | Legg Ekstensjon | Senter | Venstre |
| SS-LP | Legg Press | Senter | Venstre |
| SS-LR | Lateral Raise | Senter | Venstre |
| SS-PD | Pulldown | Senter | Høyre |
| SS-PDX | Pulldown Dual-Axis | Senter | Høyre |
| SS-PEC | Pectoral Fly | Senter | Høyre |
| SS-RW | Roing | Senter | Høyre |
| SS-SLC | Sittende Legg Curl | Senter | Venstre |
| SS-SLP | Sittende Legg Press | Senter | Venstre |
| SS-SP | Skulderpress | Senter | Venstre |
| SS-TE | Triceps Ekstensjon | Senter | Venstre |
| SS-TP | Triceps Press | Senter | Venstre |
| SS-TR | Torso Rotasjon | Senter | Høyre |
Installer en puck på maskinen
1. Rengjør tårnets repetisjonsteller med en alkoholserviett. Pass på å vente noen minutter til Isopropylalkoholen er helt tørr.
| Element | Beskrivelse | Antall |
| 1 | Tårn | 1 |
| 2 | Repetisjonsteller | 1 |
| 3 | Alkoholserviett | 1 |
Bruk en Philips skrutrekker for å fjerne de to batteripakkeskruene. Fjern batteriene fra den eksisterende repetisjonstelleren. Skyv batteripakkeskuffen inn i repetisjonstelleren og stram skruene til 16-20 in-lbs (1.8-2.2Nm).
| Element | Beskrivelse | Ant. |
| 1 | Rep-teller | 1 |
| 2 | Batteripakkeholder | 1 |
| 3 | AA-batteri | 2 |
| 4 | Skrue, 8 X 3/4 DIN PHL AB ST ZB | 2 |
Plasser forsiktig dekselet til rep-telleren over rep-telleren.
| Element | Beskrivelse | Ant. |
| 1 | Rep-teller | 1 |
| 2 | Deksel til rep-teller | 1 |
3. Fjern beskyttelseslaget fra pucken, og plasser deretter pucken forsiktig midt på rep-telleren og fest den.
| Element | Beskrivelse | Ant. |
| 1 | Rep-teller | 1 |
| 2 | Puck | 1 |
4. Fjern isolasjonen for å aktivere pucken
Batteri CR2450 er forhåndsinstallert. For å aktivere batteriet, fjern forsiktig isolasjonstappen, som er markert her i gult. Hvis tappen fjernes for hardt, kan batteriet løsne. Lyset på pucken skal nå lyse blått før det slås av. Hvis du trenger å åpne pucken, følg instruksjonene nedenfor.
Merk: For å få tilgang til batteriet (CR2450) hvis det må byttes, fjern det gamle batteriet.
For å installere det nye batteriet, skyv batteriet inn i sporet med den positive siden opp.
For å lukke pucken, finn pilen på bakstykket. Pilen skal peke mot låsetappen. Vri bakstykket til høyre til du hører et klikk.
Bruk LF Assist-appen
5. Bekreft at batteriet er aktivt
6. Bekreft plasseringen av pucken
7. Identifiser pucken ved å følge instruksjonene i appen.
8. For å starte testen, trykk og slipp knappen på hovedenheten til LED-lyset blir blått. Dette kan ta opptil 3 minutter. Hvis testen er vellykket, betyr det at hovedenheten kan kommunisere med observatøren.
- Hvis testen ikke er vellykket, kan du prøve opptil 3 ganger til. Hvis du ikke får installert hovedenheten, kontakt kundeservice. Se følgende artikkel for Life Fitness Service Support Kontaktinformasjon
- Hvis enheten er for langt unna observatøren, kan det være et avstandsproblem. Merk: en ekstra observatør kan være nødvendig hvis dekningsområdet er større enn 30,5 m².
Monter Insignia på nytt
1. Fest dekselinlegget på tårnet og stram til 16-20 in-lbs (1,8-2,2 Nm).
| Element | Beskrivelse | Ant. |
| 1 | Tårn | 1 |
| 2 | Dekselsinnsats | 1 |
| 2 | M8 X 3/4 Pan Head-skrue | 1 |
2. Med dekselsekstruderingen festet til frontdekselet, skyv forsiktig frontdekselmonteringen tilbake på plass.
| Element | Beskrivelse | Ant. |
| 1 | Tårn | 1 |
| 2 | Frontdekselmontering | 1 |
3. Bytt ut skruen på frontdekselet og stram til 16-20 in-lbs (1.8-2.2 Nm).
| Element | Beskrivelse | Antall |
| 1 | Frontdeksel | 1 |
| 2 | M8 X 3/4 Pan Head Skrue | 1 |
4. Bytt ut festene, tårnlokket og stram til 8-10 ft-lbs (10.8-13.5 Nm).
| Element | Beskrivelse | Antall |
| 1 | M10 X 1.5 25mm Skrue | 4 |
| 2 | 3/8 Flat Skive | 4 |
| 3 | Tårnlokk | 1 |
5. Trykk tårnlokkbrettet tilbake i tårnlokket.
| Element | Beskrivelse | Antall |
| 1 | Tårnlokkbrett | 1 |
| 2 | Tårnlokk | 1 |
6. Finn eksisterende serienummeretikett på enhetens hovedramme. Rengjør området og fest serienummeretiketten til hovedrammen på enheten den installeres på.
| Element | Beskrivelse | Antall |
| 1 | Serienummeretikett | 1 |
| 2 | Hovedramme | 1 |
Slette, Redigere, Erstatte En Maskin
1. Trykk på fanen Maskiner i nettstedoversikten.
2. Velg maskinen som skal endres i oversikten over maskiner.
3. Trykk på pennen ved siden av informasjonen som skal endres. Trykk på prikkmenyen for å redigere hovedenheten eller pucken, eller trykk på søppelbøtten for å slette maskinen.
Rediger
1. Trykk på pennen ved siden av øvelser for å legge til eller fjerne øvelser.
2. Trykk på prikkmenyen på pucken for å erstatte treningssonepucken med en annen puck.
3. Trykk på pennen ved siden av beskrivelsen for å endre beskrivelsen av maskinen.
4. Trykk på pennen ved siden av hoved- eller inkrementelle vekter "ekstra vekter" for å endre vektene.
Slett
1. Trykk på søppelbøtten og bekreft og slett maskinen. Ellers trykk nei.
Reinstaller
Se følgende artikkel for ytterligere Life Fitness Connect System Kit Strength Installationsinstruksjoner
