Innholdsfortegnelse

• Montering av enhetsholder
• Installasjon av enhetsholder
• Demontering av Axiom
• Installasjon av hovedenhet, reflekskort
• Installasjon av puck
• Montering av Axiom



Komponenter i settet

Komponenter i Insignia og Axiom enhetsholder-sett



Element	Beskrivelse	Antall
1	Puck (Se artikkel om installasjon av puck)	1
2	Hylle for enhetsholder	1
3	Venstre brakett	1
4	Høyre brakett	1
5	Reflektor-tape (Se artikkel om installasjon av hovedenhet og reflekskort)	1
6	Alkoholservietter (3-pakning)	1
7	Deksel for rep-teller	1
8	Hovedenhet (Se artikkel om installasjon av hovedenhet og reflekskort)	1
9	AA-batteri	4
10	Grommet	2
11	8 X 3/4 PHL PAN-skrue	4
12	8-18 X 3/4 Selvskjærende skrue	2
13	Serienummeretikett	1



Montering av enhetsholder

Plasseringer for Axiom enhetsholder







Axiom-modell	Beskrivelse	Plassering av enhetsholder: Blå
OP-AB	Abdominal	Venstre
OP-ABBA	Abdominal/Ryggstrekk	Venstre
OP-BC	Biceps Curl	Utenfor venstre (se illustrasjon)
OP-BT	Biceps Curl/Triceps Extension	Utenfor venstre (se illustrasjon)
OP-CP	Brystpress	Venstre
OP-FLY	Fly	Utenfor venstre (se illustrasjon)
OP-HAA	Hofte Abduktor-Adduktor	Venstre
OP-LC	Leg Curl	Venstre
OP-LCE	Leg Curl/Extension	Venstre
OP-LE	Leg Extension	Venstre
OP-LP	Leg Press	Venstre
OP-LR	Nedtrekk/Roing	Utenfor venstre (se illustrasjon)
OP-MP	Multi-Press	Venstre
OP-PD	Nedtrekk	Høyre
OP-RW	Roing	Høyre
SS-SLCE	Sittende Leg Curl/Extension	Venstre
OP-SP	Skulderpress	Venstre
OP-TE	Triceps Extension	Utenfor venstre (se illustrasjon)

1. Velg braketten, venstre eller høyre, som trengs for enheten enhetsholderen skal installeres på; kast den ubrukte braketten. MERK: Se etter 'L' (Venstre) og 'R' (Høyre) utskjæring i brakettene.

Element	Beskrivelse	Antall
1	Venstre brakett	1
2	Høyre brakett	1



2. Sett brakettflikene inn i baksiden av enhetsholderhyllen.

Element	Beskrivelse	Antall
1	Hylle for enhetsholder	1
2	Brakett (Høyre)	1



3. Sett inn 8 X 3/4 PHL PAN-skruer og stram til 16-20 in-lbs (1.8-2.2 Nm).

Vare	Beskrivelse	Antall
1	Enhetsholder	1
2	8 X 3/4 PHL PAN Skruer	2





Installasjon av Axiom enhetsholder



Monteringssteder for enhetsholder

Det finnes to monteringsmetoder for enhetsholderen: innvendig og utvendig.



Innvendig montering

Enhetsholderen monteres inne i tårnet.



Det finnes to varianter av utvendig montering: øvre og nedre.



Utvendig montering: Øvre (OP-BC, OP-BT, OP-TE)

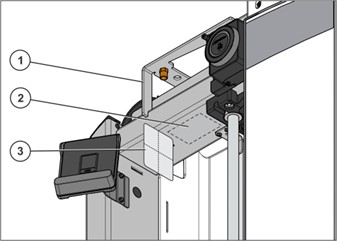

Enhetsholderen monteres utenfor tårnet

Vare	Beskrivelse	Antall
1	Tårnlokk	1
2	Tårnramme	1
3	Enhetsholder	1



Utvendig montering: Nedre (OP-FLY, OP-LR).

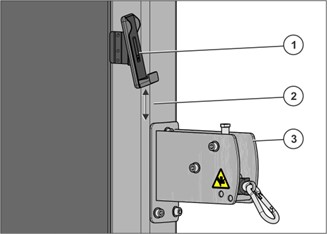

Monteres på tårnrammen, ved siden av bakdekselet, 3,5 tommer (8,99 cm) over trinsebraketten.

Vare	Beskrivelse	Antall
1	Enhetsholder	1
2	Tårnramme	1
3	Trinsebrakett	1





Demontering av Axiom

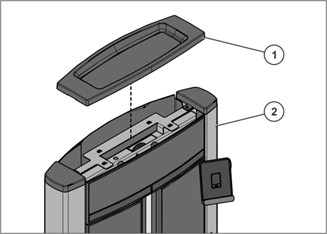

1. Løft og fjern toppdekselet fra tårnet.

Vare	Beskrivelse	Antall
1	Toppdeksel	1
2	Tårn	1

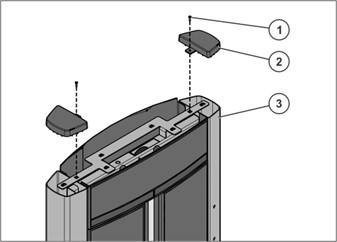

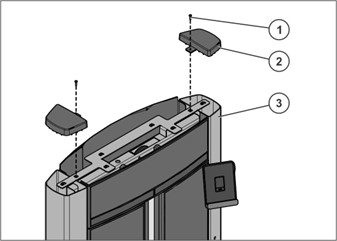

2. Løsne og fjern skruene og rørdekslene fra tårnet.

Vare	Beskrivelse	Antall
1	8 X 3/4 PHL PAN Skrue	2
2	Rørdeksel	2
3	Tårn	1



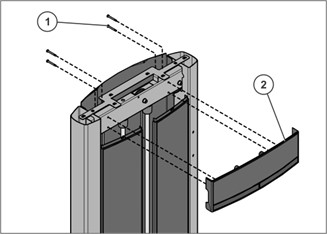

3. Løsne og fjern M6 X 50mm HCS skruer og frontdeksel.

Vare	Beskrivelse	Antall
1	M6 X 50mm HCS Skrue	4
2	Frontdeksel	1

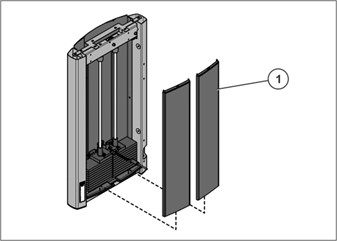

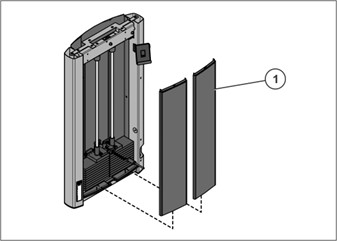

4. Løft forsiktig og fjern frontdekslene, hvis utstyrt.

Vare	Beskrivelse	Antall
1	Frontdeksel	2

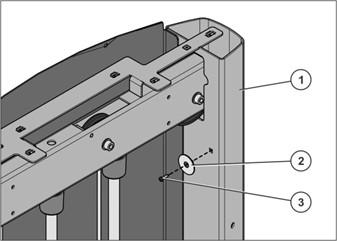

5. Løsne og fjern 8 X 3/4 PHL PAN skruen og festegummien fra tårnet.

Vare	Beskrivelse	Antall
1	Tårn	1
2	Festegummi	1
3	8 X 3/4 PHL PAN Skrue	1

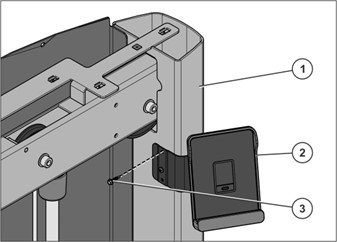

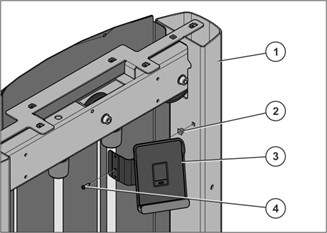

6. Sett en gummi inn i tårnets eksisterende firkantede hull og sett inn 8 X 3/4 PHL PAN skruen i midterste hull på enhetsholderen. Stram til 16-20 in-lbs (1,8-2,2 Nm).

Element	Beskrivelse	Antall
1	Tårn	1
2	Gjennomføring	1
3	Enhetsholder	1
4	8 X 3/4 PHL PAN Skrue	1



7. Sørg for at enhetsholderen er i lodd og fest det øverste hullet på enhetsholderen til tårnet med 8-18 X 3/4 selvskjærende skrue. Ikke stram for mye. Stram til 16-20 in-lbs (1,8-2,2 Nm).

Element	Beskrivelse	Antall
1	Tårn	1
2	Enhetsholder	1
3	8-18 X 3/4 Selvskjærende skrue	1



Installasjon av enhetsholder fullført



Installer hovedenhet

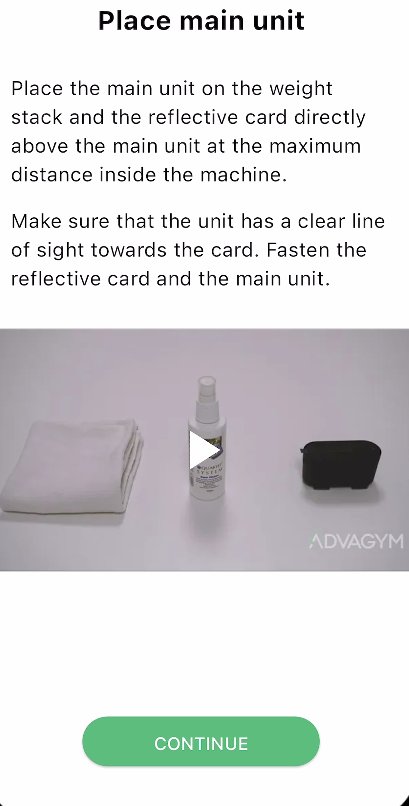

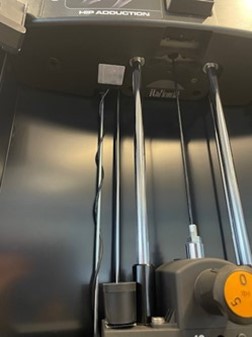

Hovedenheten brukes sammen med en puck på treningsmaskiner som er utstyrt med vektstabel. Hovedenheten monteres på toppplaten av vektstabelen, med fri sikt til en refleksklistremerke som er festet til en flat overflate over hovedenheten. Refleksklistremerket må festes på et egnet område inne i maskinen med fri sikt til hovedenheten. Den optiske sensoren skal bevege seg sammen med vektstabelen i en rett linje mot refleksklistremerket. Det må være et fritt synsfelt, omtrent +/- 10 grader fra sensoren mot refleksklistremerket. Maksimal avstand mellom hovedenheten i sin laveste posisjon og reflekskortet på toppen er 160 cm/63 tommer.



Bruk LF Assist-appen

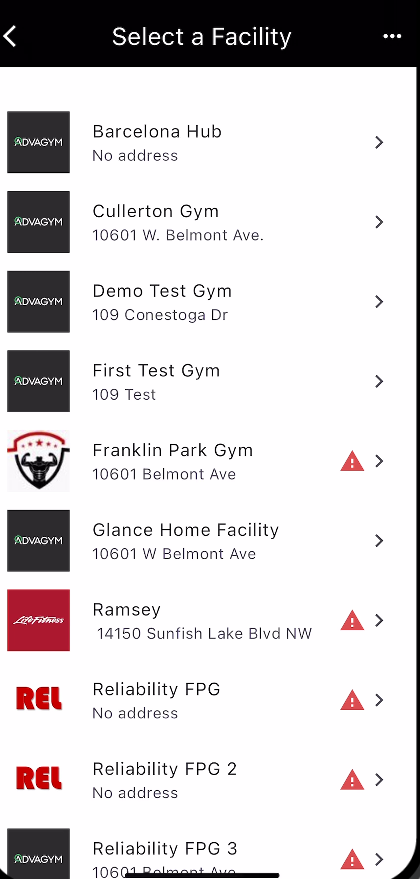

Life Fitness-planleggeren skal ha gitt deg tilgang til anlegget der du installerer. Hvis du ikke ser anlegget, kontakt planleggeren. De kan legge til kontoen din nesten i sanntid. Hvis du trenger å oppdatere listen etter at endringer er gjort, klikker du på de tre prikkene øverst til høyre og klikker på "last inn treningssentre på nytt".

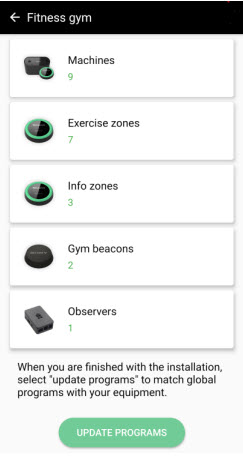

1. Trykk på fanen for maskiner i oversikten over anlegget.

2. Trykk på “+”-knappen i oversikten over maskiner.

3. Åpne hovedenheten ved å trykke på toppen og skyve den litt nedover (frigjør låsemekanismen) og deretter skyve fremover (langs lengden). Skyv toppen av og løft fra dekselet. Den hvite etiketten er plassert ved siden av batteripakken på den ene siden. Merk: installer ett batteri fra emballasjen,  Du må installere alle fire batteriene riktig for at enheten skal fungere.

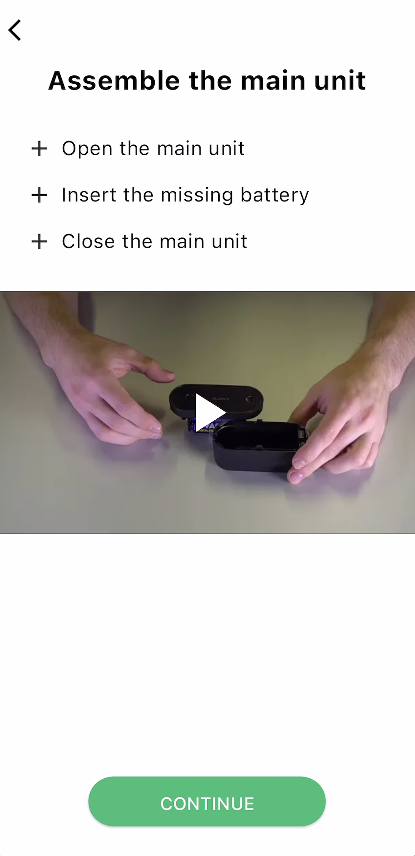

4. Skyv toppen av og løft fra dekselet. Installer AA-batterier og sørg for at alle 4 batteriene er plassert riktig. (Hovedenheten er i hvilemodus når den er stillestående. Å riste hovedenheten vil vekke den. Når enheten er våken, vil et grønt LED-lys blinke hvert tredje sekund og sende ut sin MAC-adresse. Etter 3 sekunder uten aktivitet vil den gå tilbake til hvilemodus.)

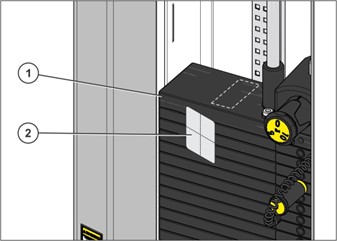

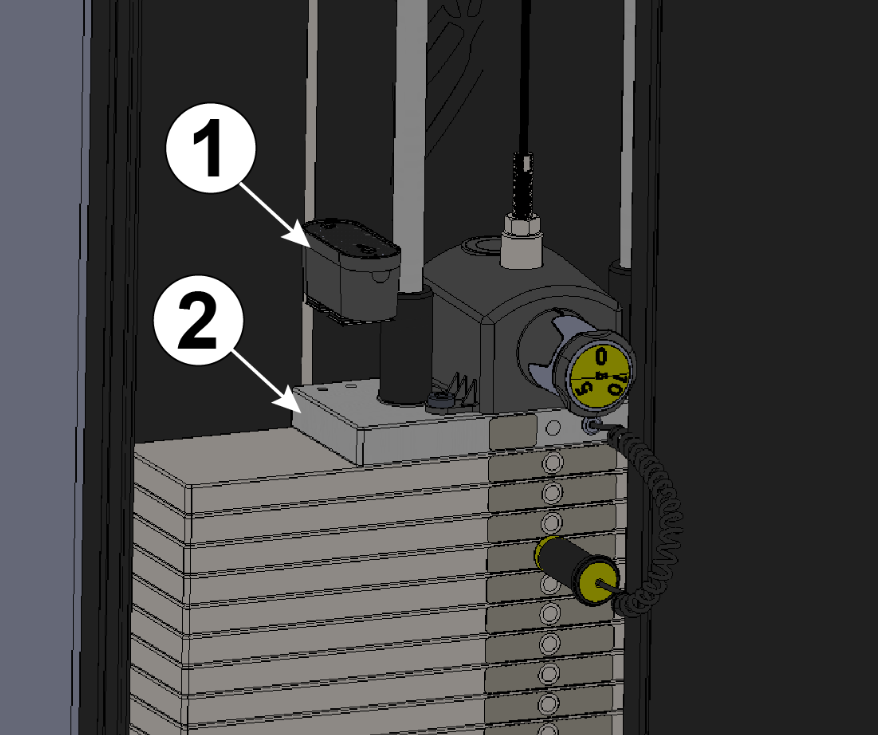

5. Rengjør toppen av vektstabelen med en alkoholserviett. Sørg for å vente noen minutter til isopropylalkoholen er helt tørr. Sørg for å plassere hovedenheten på toppplaten. Avhengig av typen stabel kan den være på forskjellige steder. Life Fitness' ingeniørteam har bekreftet at hovedenheten vil passe på toppplaten til de støttede produktlinjene. Overflaten på vektstabelen skal rengjøres grundig med en myk klut og isopropylalkohol (også kalt isopropyl, isopropanol eller 2-propanol) med mer enn 95% konsentrasjon, før montering av hovedenheten på overflaten.



Element	Beskrivelse	Antall
1	Vektstabel	1
2	Alkoholserviett	1



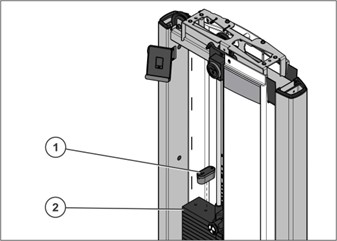

6. Fjern den beskyttende baksiden fra hovedenheten, installer hovedenheten slik at batteridøren/topplokket åpnes mot trekkpinnen - trykk og fest den til vektstabelen, rett under reflekskortet. Hovedenheten leveres med et beskyttende plastdeksel som må fjernes etter installasjon. Sensorvinduet må være rent og støvfritt. Det kan rengjøres med en myk klut hvis det er skittent. Merk: Selv om enheten er forhåndslastet med borrelåstape, anbefaler vi at batteriene byttes uten å ta hovedenheten av toppplaten, og i stedet åpne batteridøren/topplokket.



Vare	Beskrivelse	Antall
1	Hovedenhet	1
2	Vektstabel	1



7. Bekreft montering av hovedenheten

Installasjon av hovedenhet fullført





Installer reflekskort

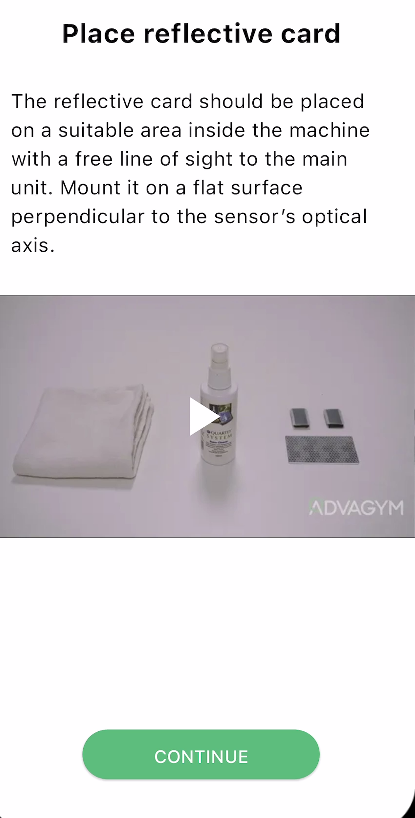

Hovedenheten er montert på topplaten av vektstabelen, med fri siktlinje til en refleksklistremerke som er festet til en flat overflate over hovedenheten. Refleksklistremerket er obligatorisk å feste på et egnet område inne i maskinen med fri siktlinje til hovedenheten. Den optiske sensoren skal bevege seg sammen med vektstabelen i en rett linje mot refleksklistremerket. Det må være et fritt synsfelt, omtrent +/- 10 grader fra sensoren mot refleksklistremerket. Maksimal avstand mellom hovedenheten i sin laveste posisjon og reflekskortet på toppen er 160 cm/63 tommer. Refleksklistremerket som leveres med hovedenheten må brukes; ingen andre reflekskort er tillatt.

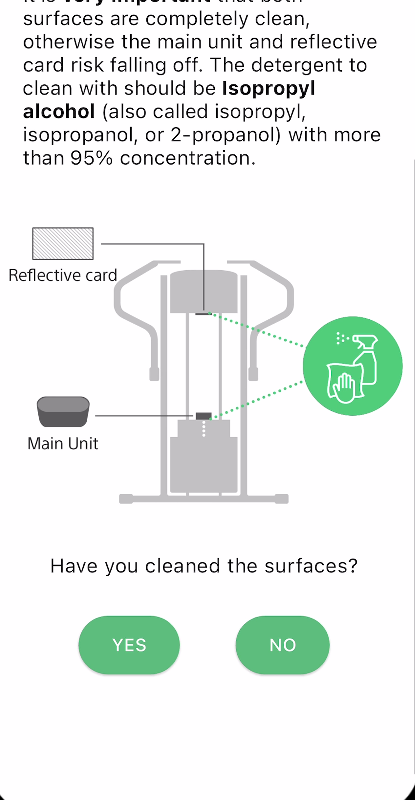

1. Rengjør bunnen av tårnets tverrør med en alkoholserviett. Pass på å vente noen minutter til isopropylalkoholen er helt tørr. Refleksklistremerket må monteres på en flat overflate vinkelrett på sensorens optiske akse som vist. Overflaten må rengjøres med isopropylalkohol (også kalt isopropyl, isopropanol eller 2-propanol) med mer enn 95% konsentrasjon og en myk klut på forhånd.

Vare	Beskrivelse	Antall
1	Tårn	1
2	Område som skal rengjøres	1
3	Alkoholserviett	1



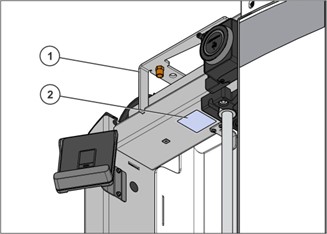

2. Fjern beskyttelsesfilmen og fest reflektoren til bunnen av tårnets tverrør.

Vare	Beskrivelse	Antall
1	Tårn	1
2	Reflektor	1



Bruk LF Assist-appen



3. Bekreft rengjøring av topplaten på vektstabelen og tårnet der du plasserte reflekskortet

4. Bekreft plassering av reflekskortet



5. Bekreft plassering av hovedenheten



6. Følg instruksjonene i appen for å sette hovedenheten i sammenkoblingsmodus. Trykk på Finn

7. Applikasjonen søker nå etter hovedenheten og måler signalene dens.



8. Bekreft at avstanden mellom hovedenheten og reflekskortet er omtrent som angitt i applikasjonen.

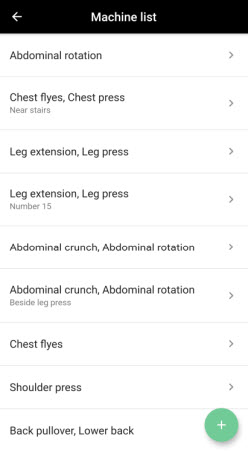

9. Trykk på Legg til øvelser for å legge til en øvelse eller kopier øvelser for å kopiere en allerede eksisterende øvelse fra treningssenteret. Velg maskinøvelsen for den aktuelle maskinen ved å trykke på et navn. (Trykk på informasjonsknappen for å se en instruksjonsvideo av øvelsen)

10. Gjenta trinn 9 for å legge til flere maskinøvelser på maskinen som brystfly/ryggdelt, hofteadduksjon/hofteabduksjon, assistert dip/chin eller trykk ferdig for å fortsette.



11. Velg hovedvektene ved å trykke på topplasten.
Velg hovedvektstabelen blant listen over vektstabler eller opprett en ny ved å trykke
på “+”-knappen. (Hvis dette er den første maskinen som installeres på treningssenteret, vil listen være tom)

Hvis hovedvektstabelen til maskinen ikke finnes i listen, opprett en ny ved å følge disse trinnene:
Skriv inn antall vekter på vektstabelen.
Legg til den første og andre verdien av vektstabelen.

En “smart-add”-løsning fyller resten av listen med verdier av samme delta vekt som det siste paret med vekter. Bekreft at verdiene er korrekte. Hvis ikke, korriger verdiene manuelt i henhold til vektstabelen fra topp til bunn. Trykk lagre.

Hvis maskinen har "ekstra vekt":
Velg den ekstra vekten ved å trykke på den nederste vektstabelen.
Velg den ekstra vektstabelen blant listen over vektstabler eller opprett en ny ved å trykke på "+"-knappen. (Hvis dette er den første maskinen som installeres på stedet, vil listen være tom)

Hvis den ekstra vektstabelen til maskinen ikke finnes i listen, opprett en ny ved å følge disse
trinnene:
Angi antall stabler på vektstabelen.
Legg til den første og andre verdien av vektstabelen.

En "smart-add"-løsning fyller resten av listen med verdier, på samme måte som for hovedenheten. Bekreft at alle verdier er korrekte. En rask måte å gjøre dette på er å sjekke om det nederste/tyngste nummeret på stabelen samsvarer med det nederste nummeret i appen. Hvis ikke, korriger verdiene manuelt i henhold til vektstabelen fra topp til bunn. Trykk lagre.



Installer Puck

Axiom Puck-plasseringer

Axiom-modell	Beskrivelse	Puck-plassering: Grønn
OP-AB	Abdominal	Venstre
OP-ABBA	Abdominal/Ryggstrekk	Venstre
OP-BC	Biceps Curl	Venstre
OP-BT	Biceps Curl/Triceps Extension	Venstre
OP-CP	Chest Press	Venstre
OP-FLY	Fly	Høyre
OP-HAA	Hofte Abduktor-Adduktor	Venstre
OP-LC	Leg Curl	Venstre
OP-LCE	Leg Curl/Extension	Venstre
OP-LE	Leg Extension	Venstre
OP-LP	Leg Press	Venstre
OP-LR	Pulldown/Row	Høyre
OP-MP	Multi-Press	Venstre
OP-PD	Pulldown	Høyre
OP-RW	Row	Høyre
SS-SLCE	Sittende Leg Curl/Extension	Venstre
OP-SP	Shoulder Press	Venstre
OP-TE	Triceps Extension	Venstre



Installer en puck på maskinen

1. Rengjør plasseringen med en alkoholserviett. Pass på å vente noen minutter til isopropylalkoholen er helt tørr. Fjern beskyttelseslaget fra pucken, og plasser deretter pucken forsiktig midt på maskinen.

2. Fjern isolasjonen for å aktivere pucken

For å aktivere batteriet, fjern forsiktig isolasjonsfliken, fremhevet her i gult. Hvis fliken fjernes aggressivt, kan batteriet løsne. Lyset på pucken skal nå lyse blått før det slår seg av. Hvis du trenger å åpne pucken, følg instruksjonene nedenfor.

Merk: For å få tilgang til batteriet (CR2450) hvis det må byttes, fjern det gamle batteriet.

For å installere det nye batteriet, skyv batteriet inn i sporet med den positive siden vendt opp.

For å lukke pucken, finn pilen på bakstykket. Pilen skal peke mot låsetappen. Vri bakstykket til høyre til du hører et klikk.



Bruk LF Assist-appen



3. Bekreft at batteriet er aktivt



4. Bekreft plasseringen av pucken

5. Identifiser pucken ved å følge instruksjonene i appen.







6. For å starte testen, trykk og slipp knappen på hovedenheten til LED-lyset blir blått. Dette kan ta opptil 3 minutter. Hvis det lykkes, betyr det at hovedenheten kan kommunisere med observatøren.

• Hvis det ikke lykkes, vil du mislykkes testen 3 ganger til. Hvis du ikke kan få hovedenheten til å installere, kontakt kundestøtte. Se følgende artikkel for Life Fitness Service Support Kontaktinformasjon
• Hvis enheten er for langt unna observatøren, kan det være et avstandsproblem. Merk: en ekstra observatør kan være nødvendig hvis dekningen er større enn 328 kvadratfot.













Montere Axiom på nytt



1. Sett forsiktig inn og erstatt de fremre dekslene, hvis utstyrt.

Element	Beskrivelse	Antall
1	Fremre deksel	2



2. Fest det fremre dekselet med M6 X 50mm HCS-skruer og stram til 10-13 in-lbs (1,1-1,5 Nm).

Element	Beskrivelse	Antall
1	M6 X 50mm HCS-skrue	4
2	Fremre deksel	1



3. Fest rørdekslene med 8 X 3/4 PHL PAN-skruer til tårnet og stram til 10-13 in-lbs (1,1-1,5 Nm).

Element	Beskrivelse	Antall
1	8 X 3/4 PHL PAN-skrue	2
2	Rørdeksel	2
3	Tårn	1

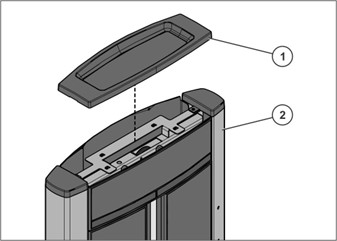

4. Sett på plass toppdekselbrettet på tårnet.

Element	Beskrivelse	Antall
1	Tårn	1
2	Toppdekselbrett	1





5. Finn eksisterende serienummeretikett på enhetens hovedramme. Rengjør området og fest serienummeretiketten på hovedrammen til enheten den installeres på.

Element	Beskrivelse	Antall
1	Serienummeretikett	1
2	Hovedramme	1



Se følgende artikkel Life Fitness Connect System Hvordan slette, redigere, erstatte en maskin for hvordan du sletter, redigerer eller erstatter en maskin (hovedenhet eller puck)



Se følgende artikkel for ytterligere Life Fitness Connect System Kit Styrke Installasjonsinstruksjoner
