Denne artikkelen har blitt automatisk oversatt fra engelsk ved hjelp av kunstig intelligens. Ved en konflikt vil den engelske versjonen være gjeldende.
-

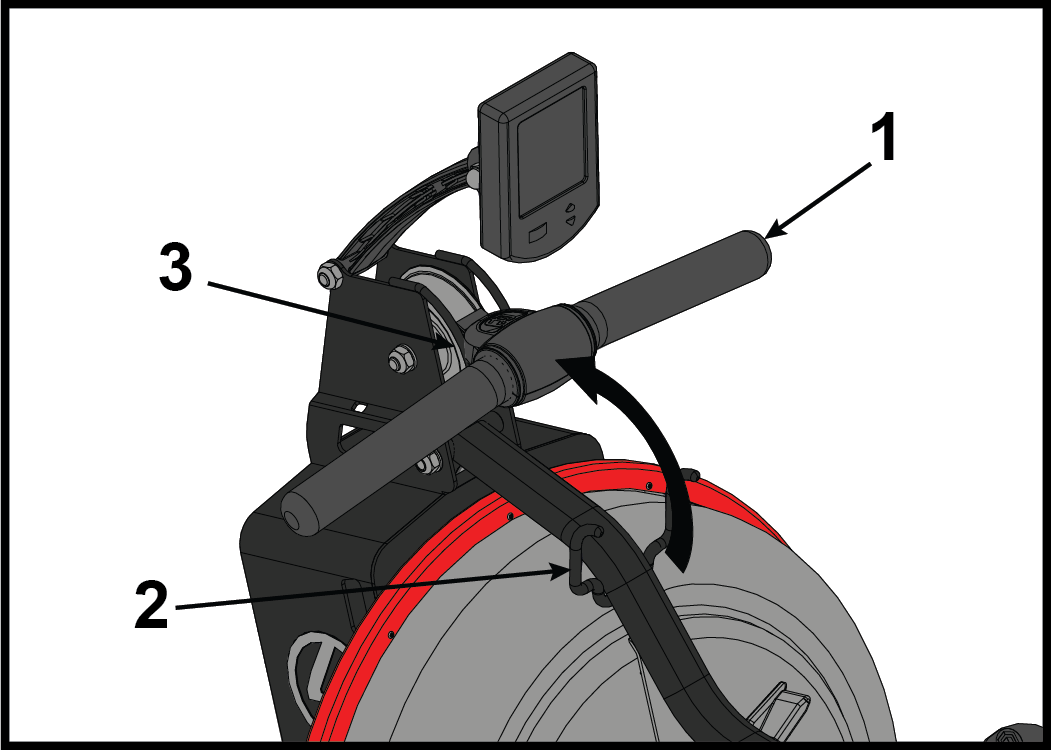

Flytt håndtaket fra S-bøyestangen til et punkt der det hviler nær den øvre trinsen.
Element Beskrivelse Antall 1 Håndtak 1 2 S-bøyestang 1 3 Øvre trinse 1 -

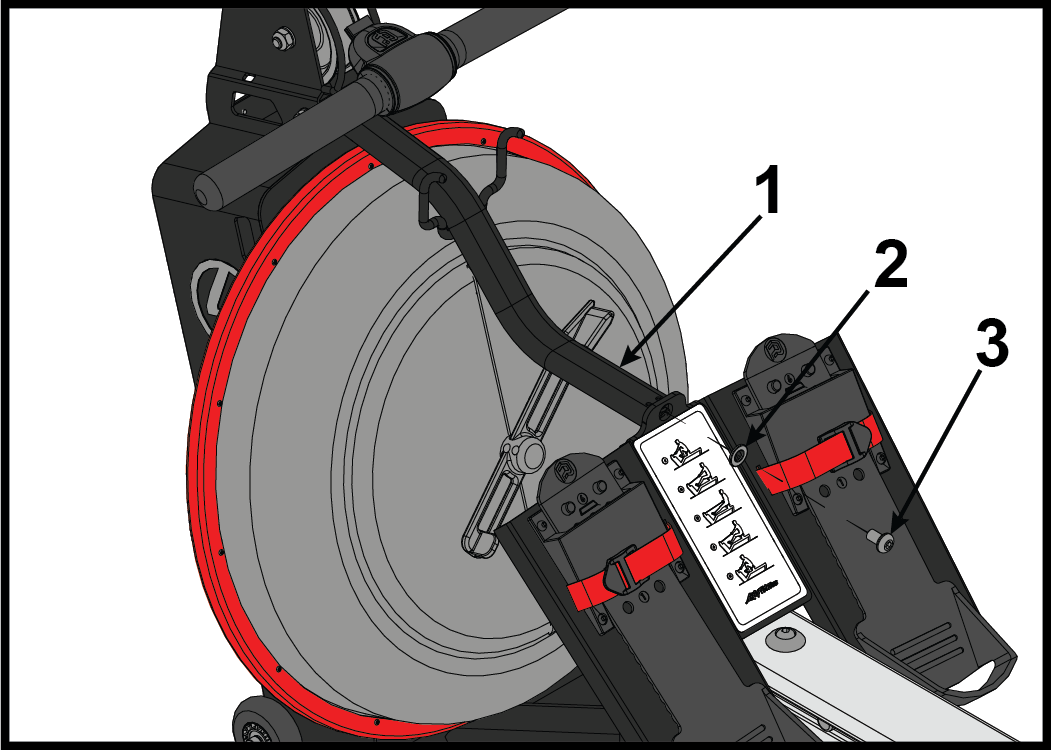

Fjern bolten og skiven som fester S-bøyestangen til fotplaten ved hjelp av en 6 mm unbrakonøkkel.
Element Beskrivelse Antall 1 S-bøyestang 1 2 Skive 1 3 Bolt 1 -

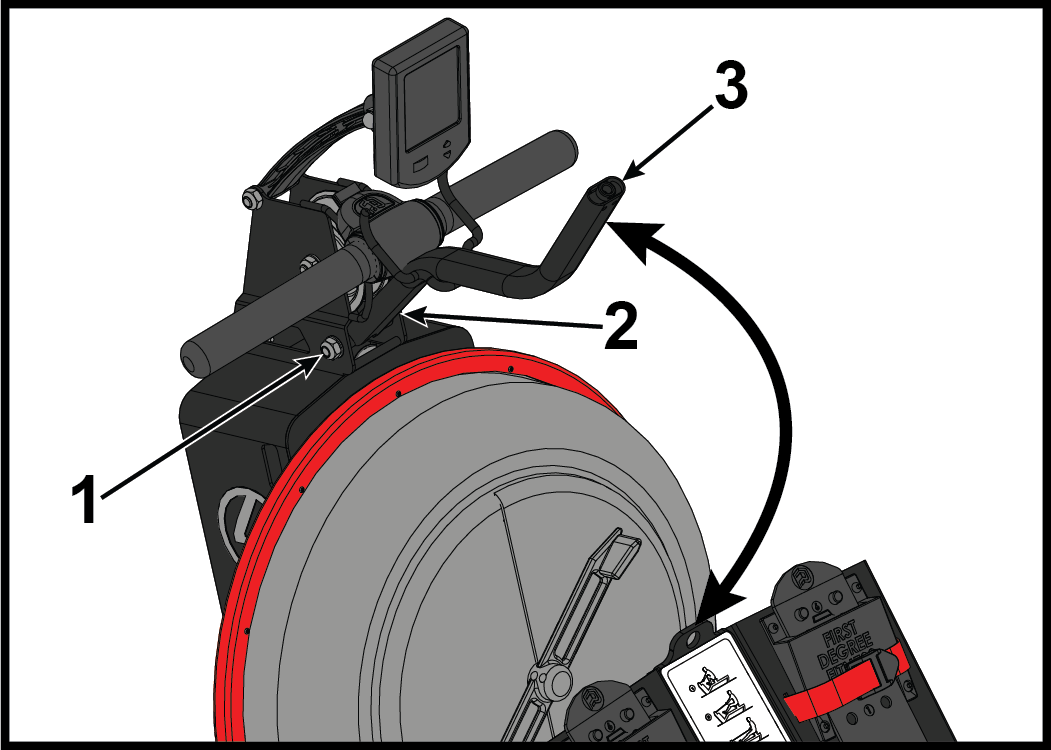

Løsne bolten og mutteren som fester toppen av S-bøyestangen ved hjelp av en 6 mm unbrakonøkkel og 17 mm åpen skiftenøkkel.
Element Beskrivelse Antall 1 Mutter 1 2 Bolt 1 3 S-bøyestang 1 - Vipp S-bøyestangen opp og stram bolten og mutteren for å holde S-bøyestangen oppe og ute av veien.
-

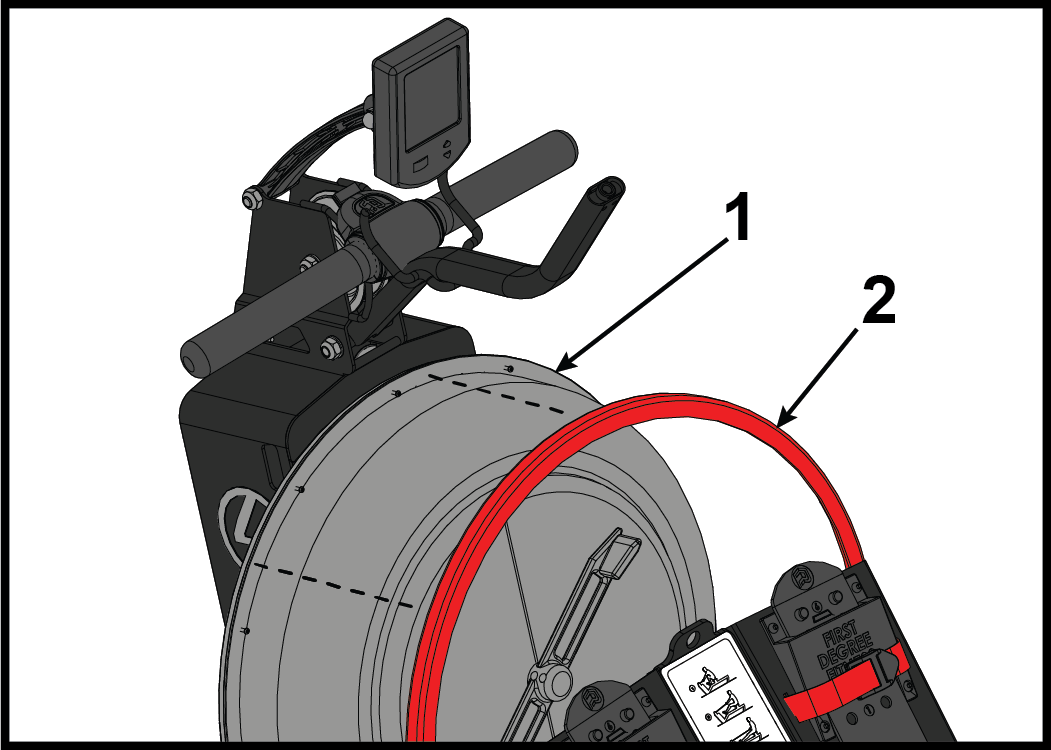

Fjern den røde ytre dekkringen fra tanken for hånd.
Element Beskrivelse Antall 1 Tank 1 2 Rød ytre dekkring 1 -

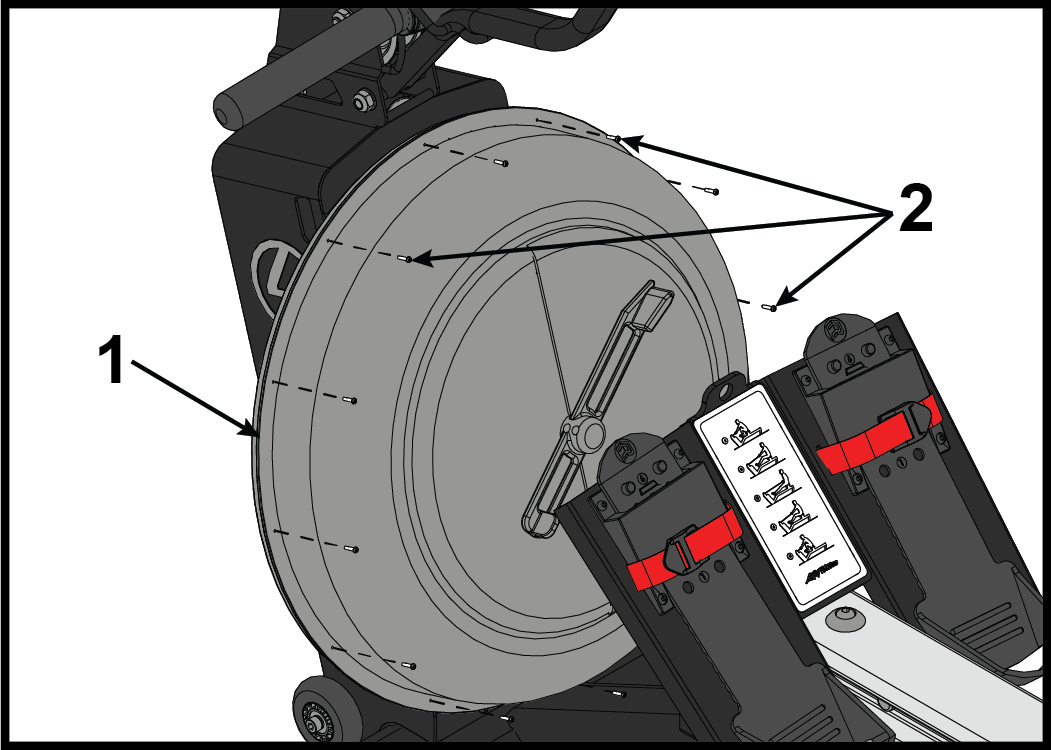

Fjern tolv vanntankbolter ved å bruke en stjerneskrutrekker.
Element Beskrivelse Antall 1 Tank 1 2 Bolter 12 -

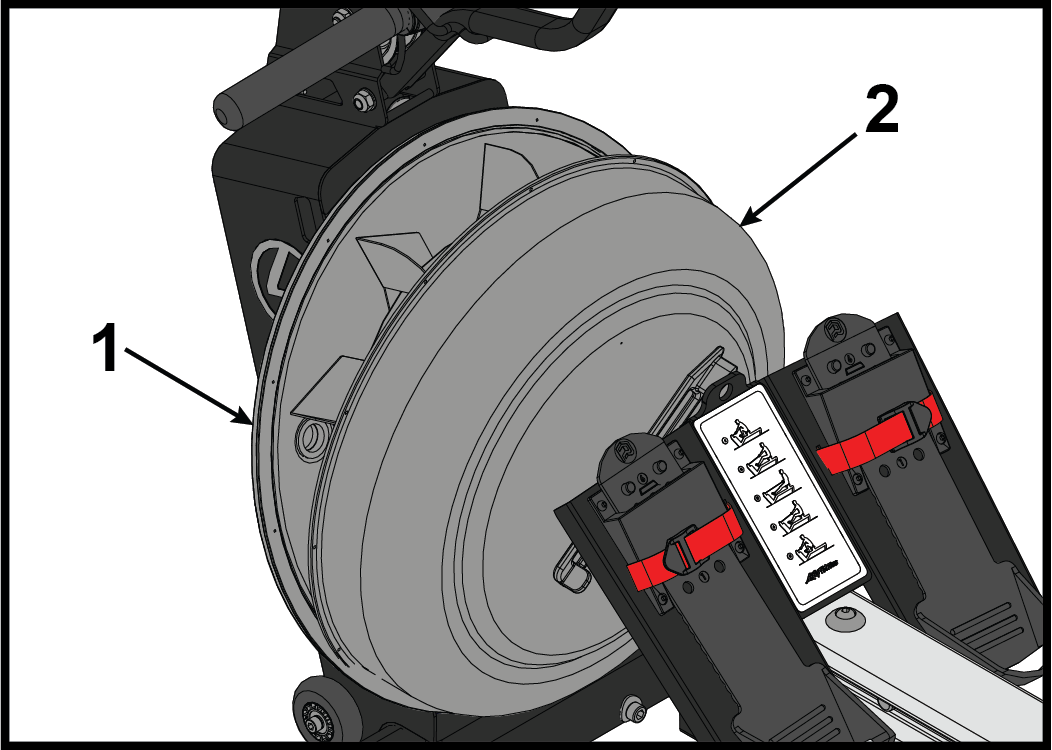

Fjern tankdekselet ved å lirke det av tankens bakside med en flat skrutrekker. Plasser på
et underlag for å unngå riper.
Advarsel: Lirk tankdekselet forsiktig av, unngå å skade det med den flate skrutrekkeren.
Element Beskrivelse Antall 1 Tank bakside 1 2 Tankdeksel 1 -

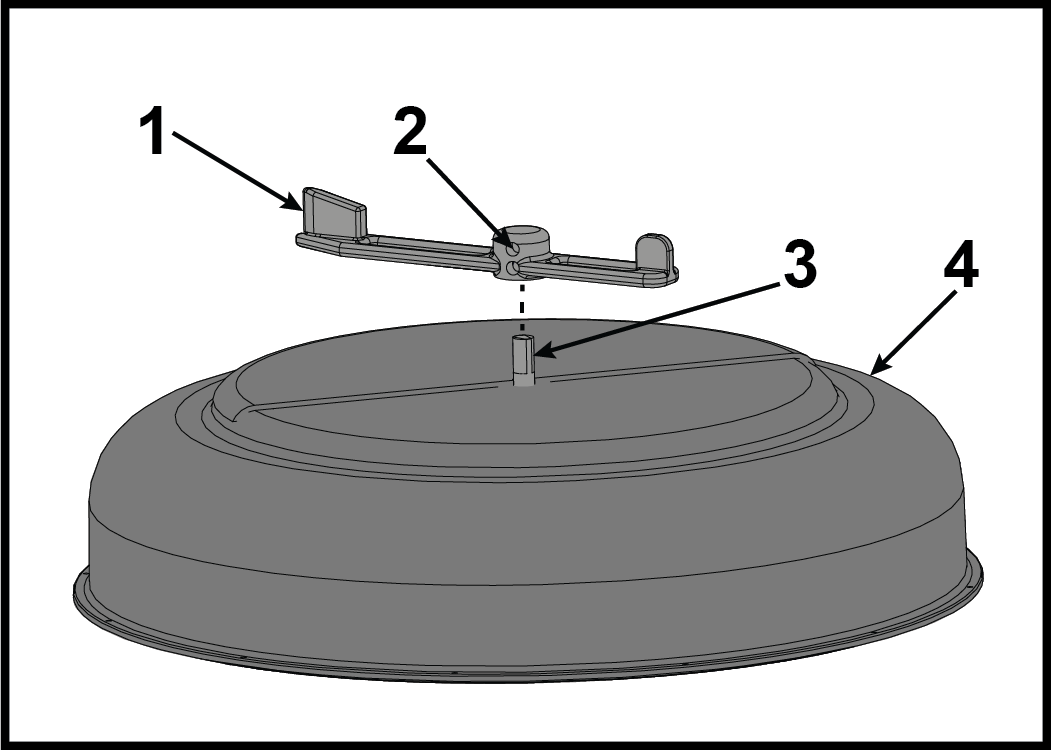

Løsne settskruene på justeringshåndtaket ved hjelp av en 4 mm unbrakonøkkel og fjern justeringshåndtaket fra akselen på bakplaten.
Element Beskrivelse Antall 1 Justeringshåndtak 1 2 Settskrue 2 3 Aksel på bakplate 1 4 Tankdeksel 1 -

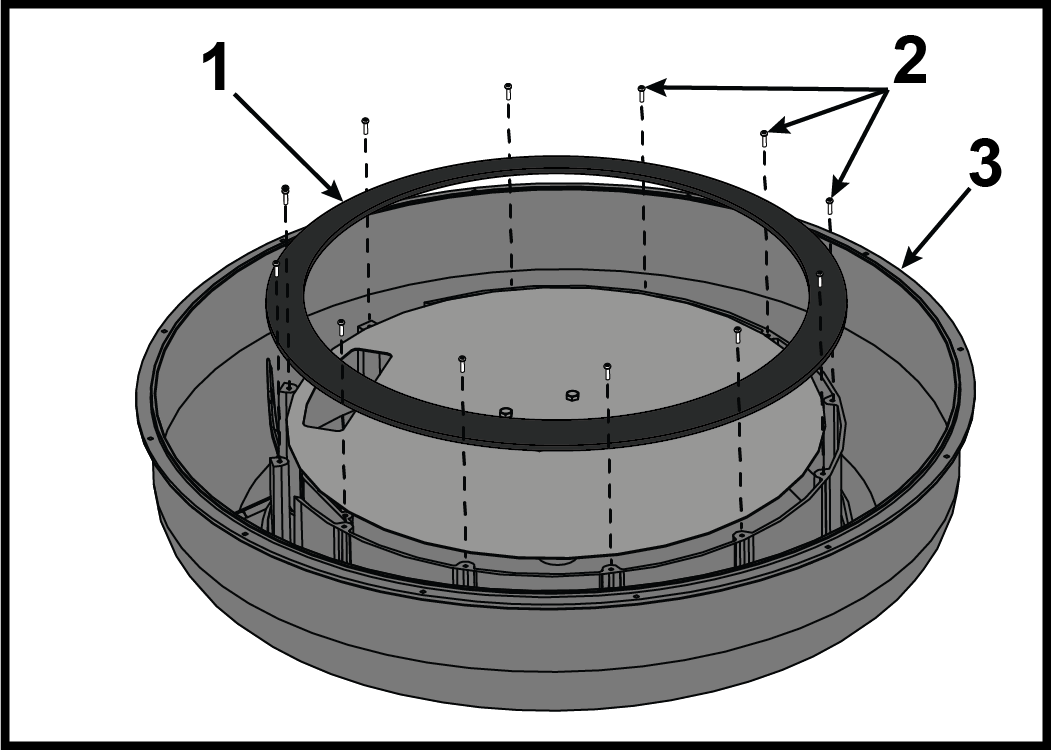

Fjern tolv bolter som fester tankringen til tankdekselet ved hjelp av en
Phillips skrutrekker.
Element Beskrivelse Antall 1 Tankring 1 2 Bolt 12 3 Tankdeksel 1 - Fjern tankringen.
-

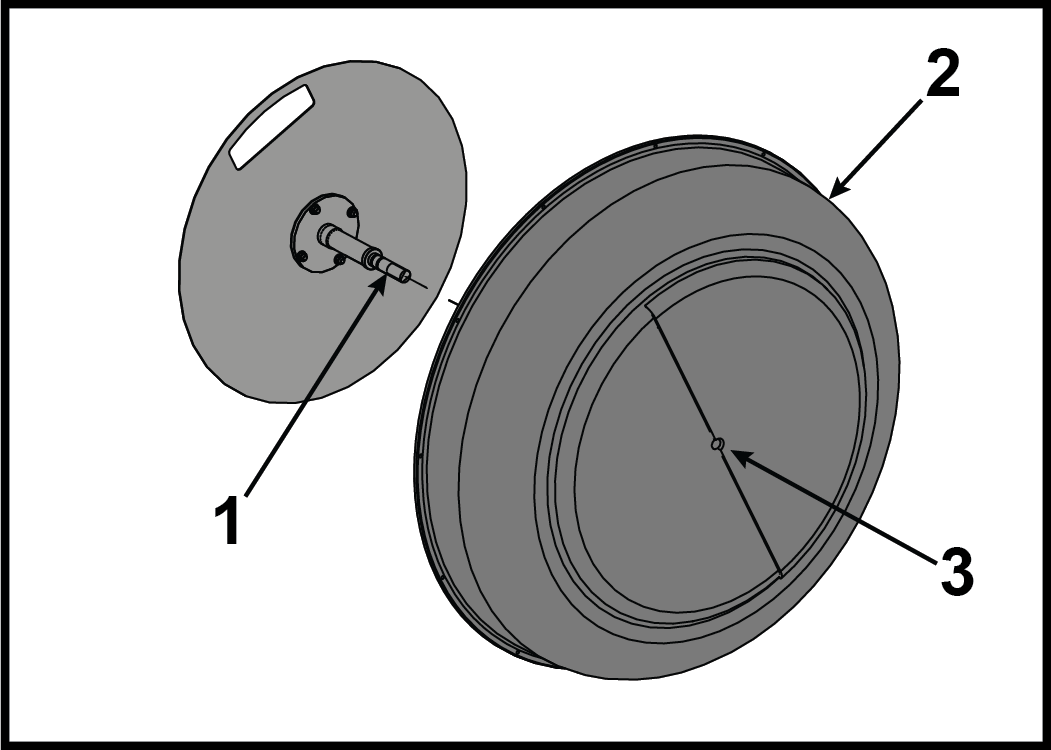

Stå vanntankdekselet på siden og fjern bakplaten ved å slå akselen ut med
gummihammer.
Element Beskrivelse Antall 1 Bakplateaksel 1 2 Tankdeksel 1 3 Slå her med gummihammer 1 -

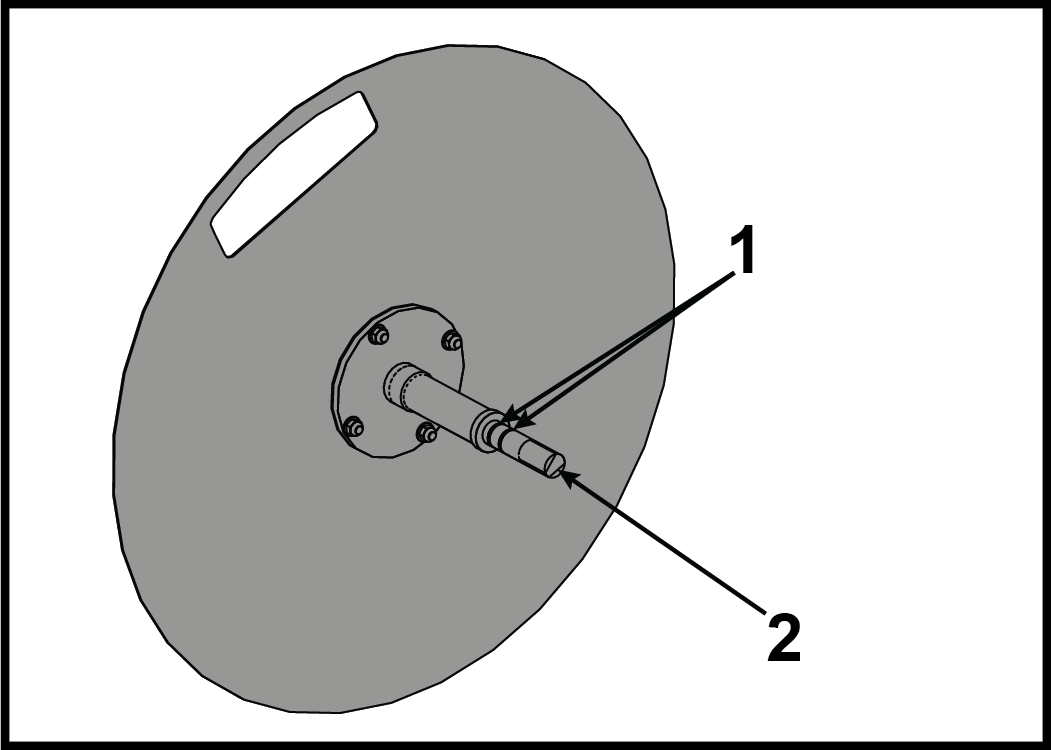

Fjern og kast begge O-ringene på bakplateakselen.
Element Beskrivelse Antall 1 O-ring 2 2 Bakplateaksel 1
-
