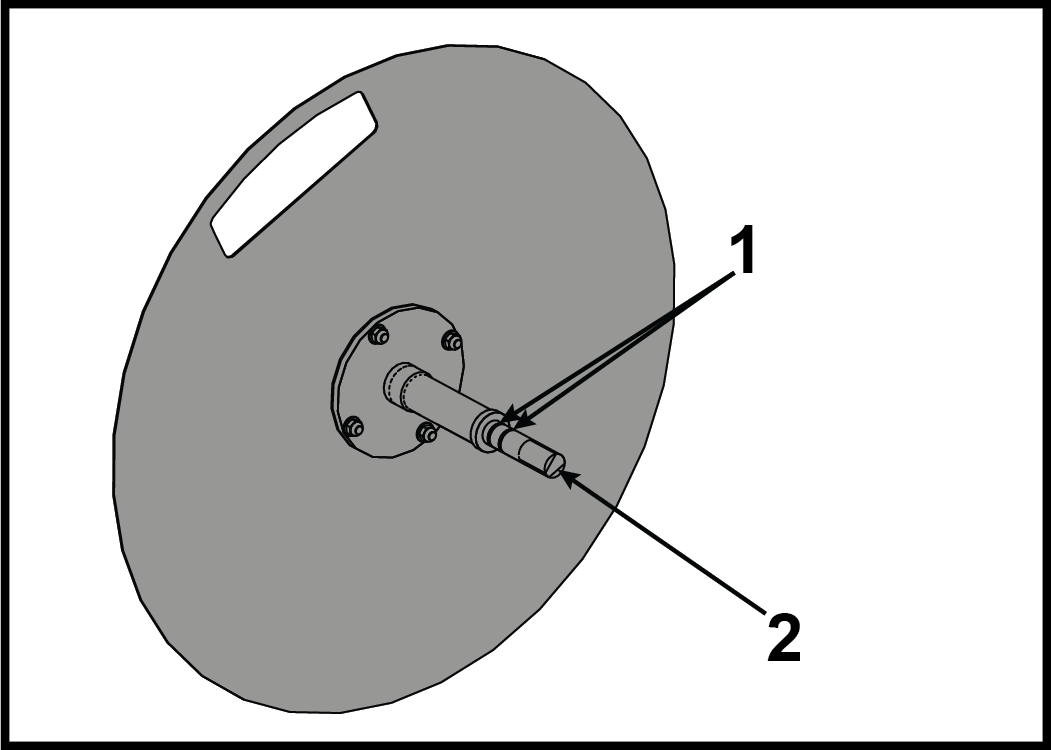

Rengjør akselen på bakplaten med en ren klut.
Element Beskrivelse Antall 1 O-ring 2 2 Aksel for bakplate 1 -

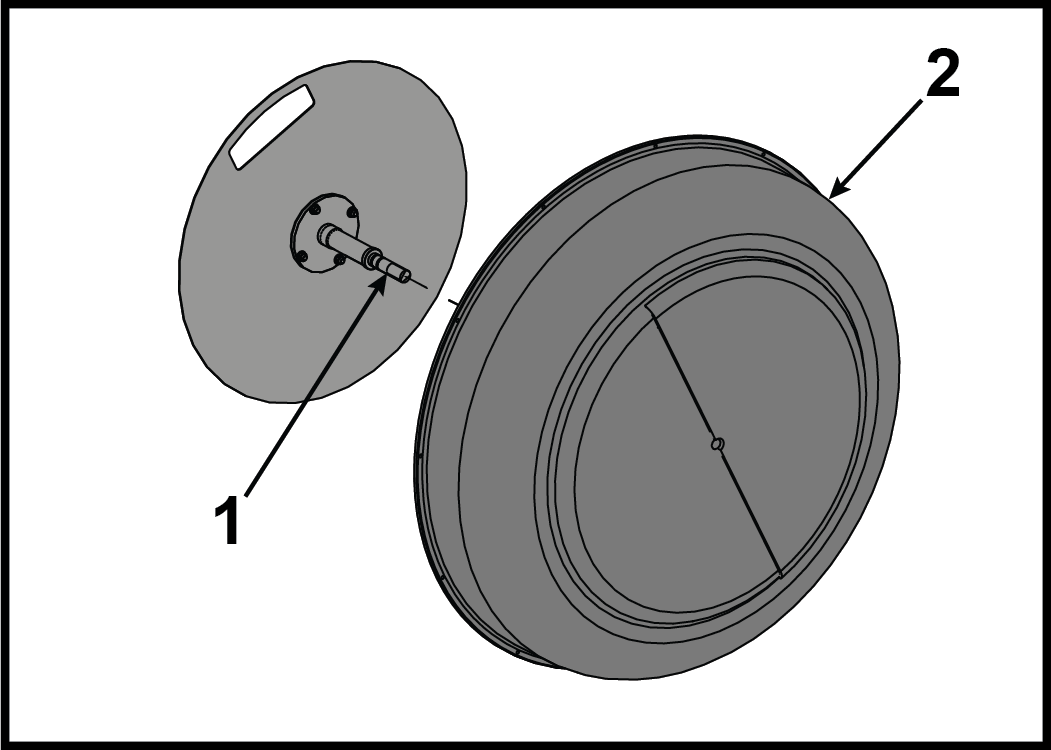

Installer akselen for bakplaten i tankdekselet.
Element Beskrivelse Antall 1 Aksel for bakplate 1 2 Tankdeksel 1 -

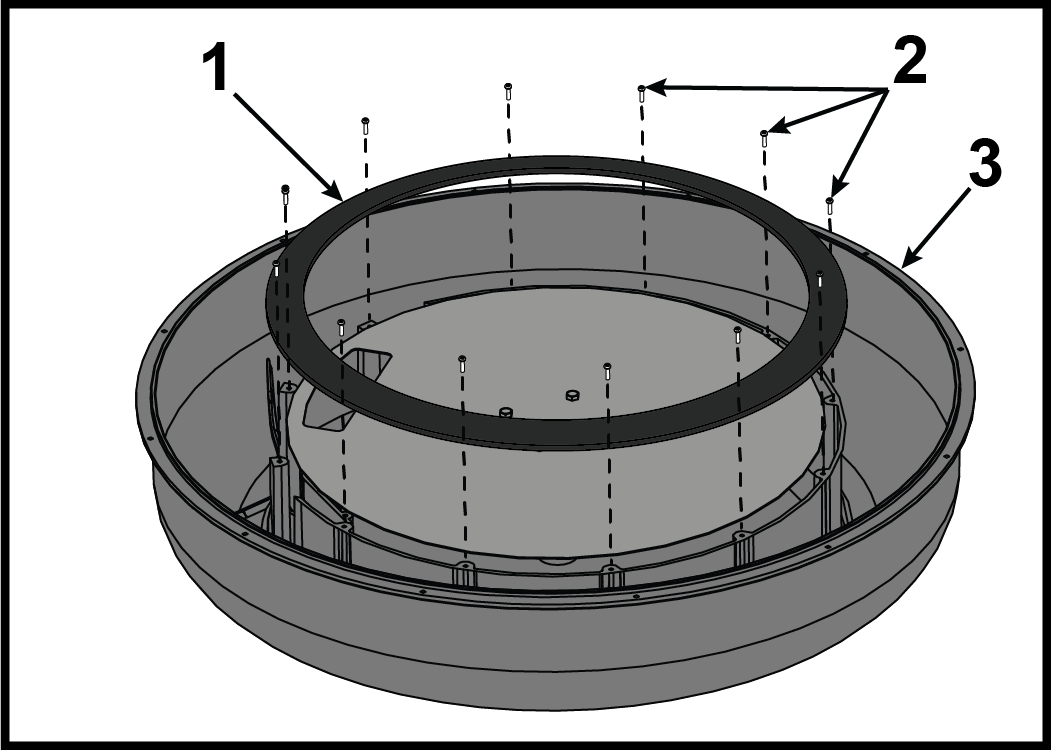

Installer tolv bolter som fester tankringen ved hjelp av en Phillips skrutrekker, men ikke stram helt.
Element Beskrivelse Antall 1 Tankring 1 2 Bolt 12 3 Tankdeksel 1 -

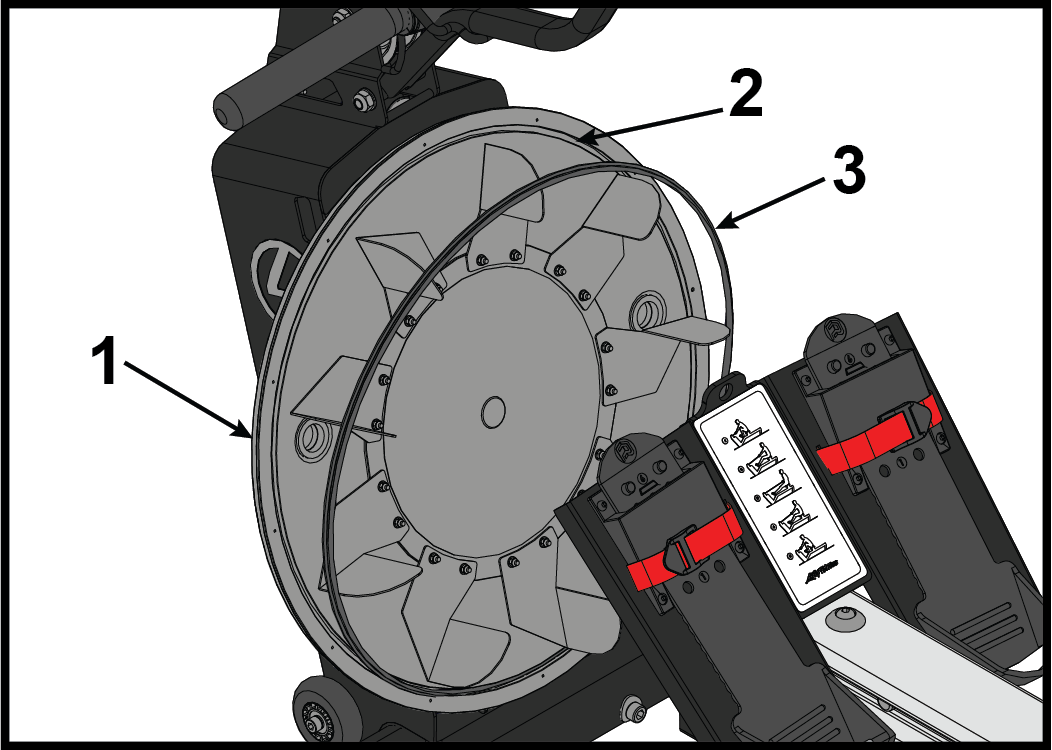

Fjern og kast tankpakningen.
Element Beskrivelse Antall 1 Tank bakside 1 2 Tankpakningskanal 1 3 Tankpakning 1 -

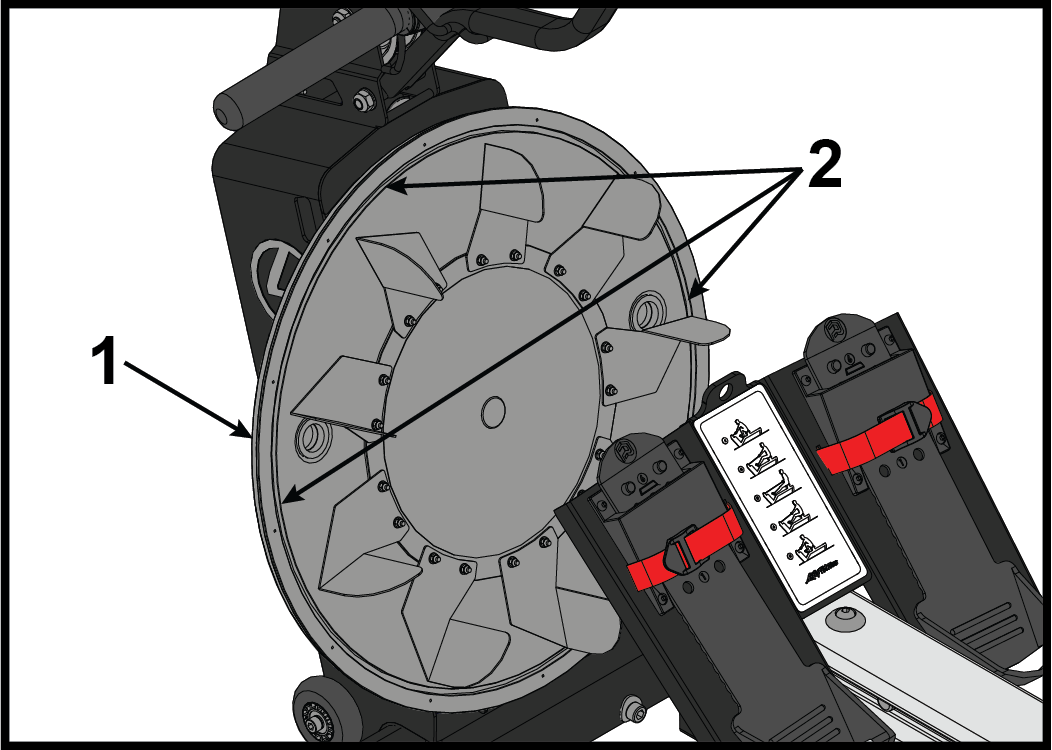

Påfør silikon på tanktetningskanalen ved hjelp av en liten pensel.
Element Beskrivelse Antall 1 Tank bak 1 2 Tanktetningskanal 1 -

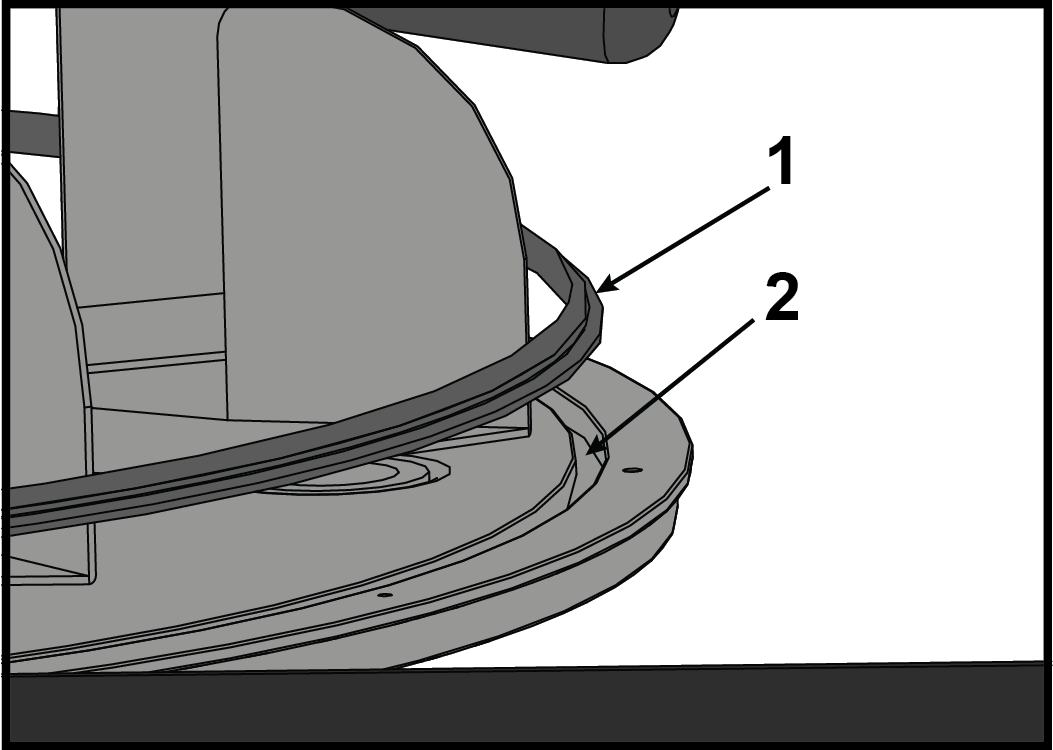

Installer tanktetningen i tanktetningskanalen med den flate siden mot innsiden av tanken.
Element Beskrivelse Antall 1 Tanktetning 1 2 Tanktetningskanal 1 -

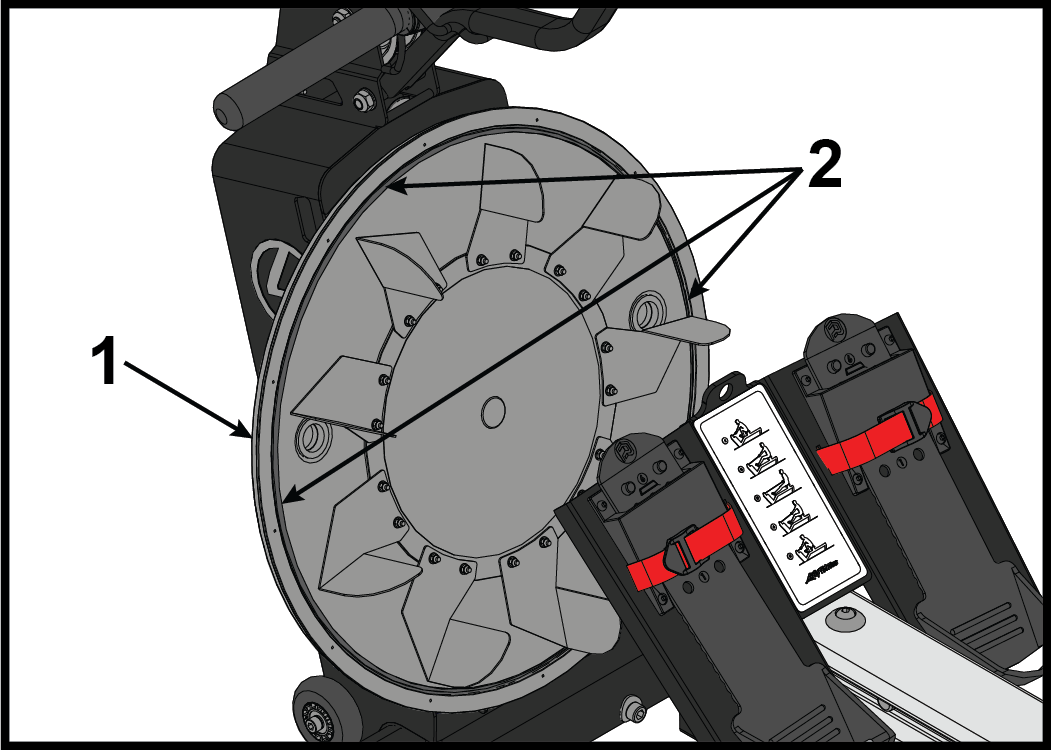

Påfør mer silikon på toppen av tankforseglingen ved hjelp av en liten pensel.
Element Beskrivelse Antall 1 Tank bak 1 2 Påfør silikon her 1 -

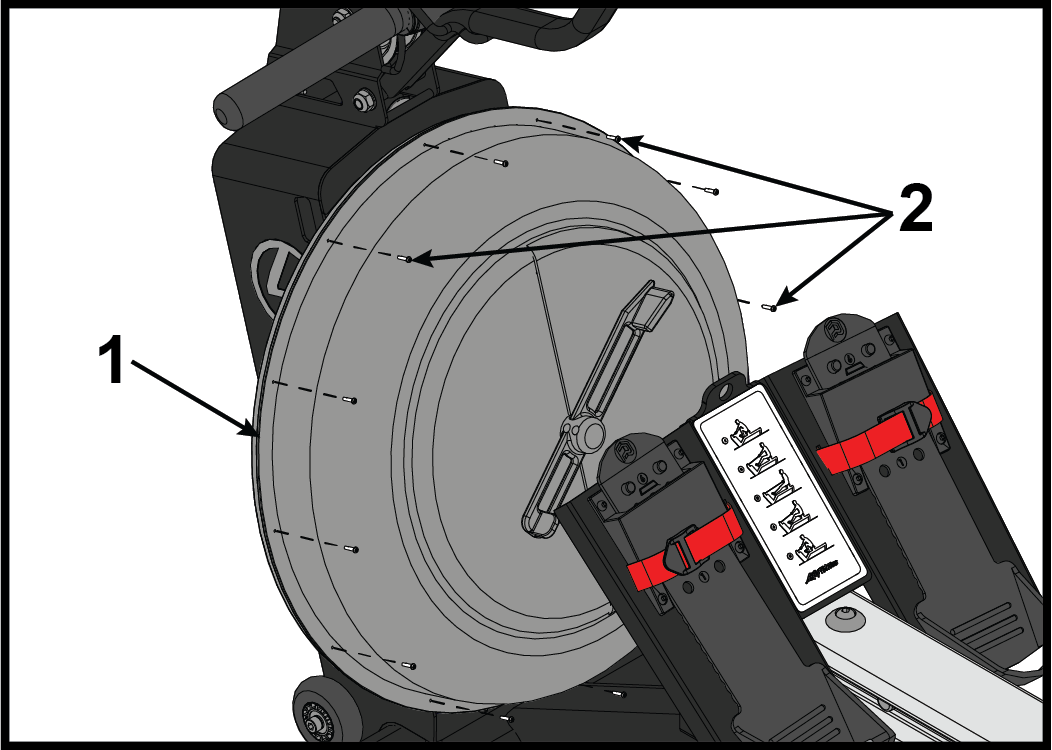

Plasser en bolt i toppen av vanntankdekselet og en i bunnen.
Merk: Juster vanntankdekselet med logoer og dekaler justert horisontalt.
Element Beskrivelse Antall 1 Tank 1 2 Bolter 12 -

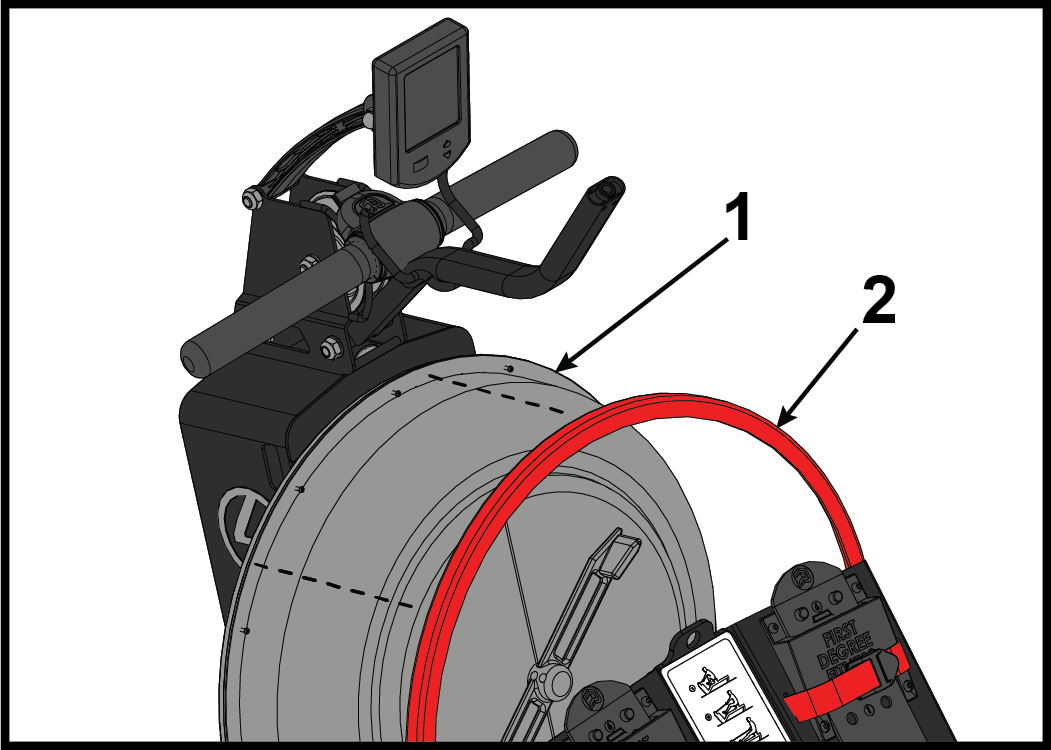

Installer den røde ytre dekkringen for hånd.
Element Beskrivelse Antall 1 Tank 1 2 Rød ytre dekkring 1 -

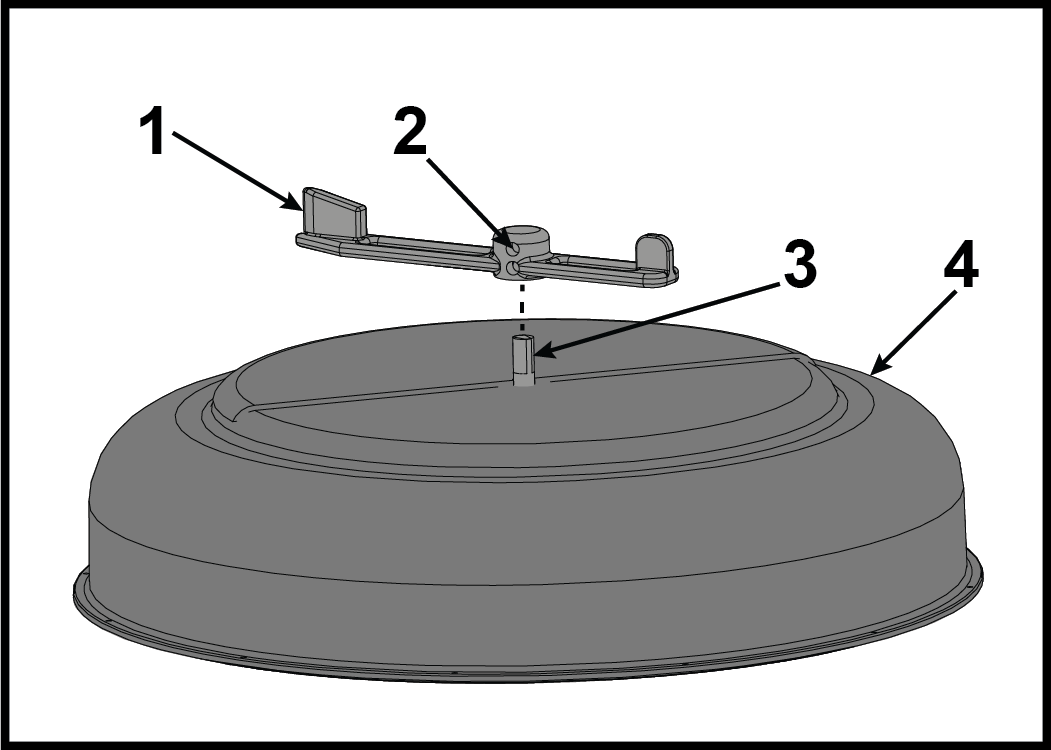

Installer settskruer på justeringshåndtaket og stram med en 4 mm unbrakonøkkel. Test
rotasjonen av justeringshåndtaket for jevn drift.
Element Beskrivelse Antall 1 Justeringshåndtak 1 2 Settskrue 2 3 Bakplateaksel 1 4 Tankdeksel 1 -
Løsne bolt og mutter som fester toppen av S-bøyen med en 6 mm unbrakonøkkel og 17 mm åpen
skiftenøkkel.
Element Beskrivelse Antall 1 Mutter 1 2 Bolt 1 3 S-bøyestang 1 -
Installer bolt og skive som fester S-bøyen til fotplaten med en 6 mm unbrakonøkkel.
Dreiemoment til 180 kgf / cm.
Element Beskrivelse Antall 1 S-bøyestang 1 2 Skive 1 3 Bolt 1
