- Montaż uchwytu urządzenia
- Instalacja uchwytu urządzenia
- Demontaż Axiom
- Instalacja jednostki głównej, karty odblaskowej
- Instalacja Puck
- Ponowny montaż Axiom
Komponenty zestawu

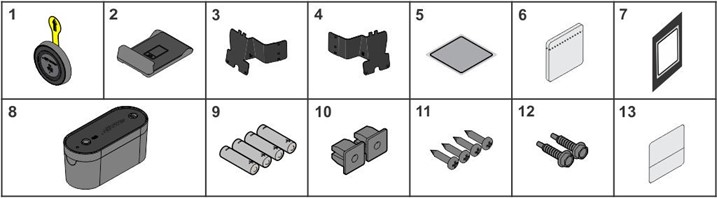

Komponenty zestawu uchwytu urządzenia Insignia i Axiom
| Element | Opis | Ilość |
| 1 | Puck (Zobacz artykuł o instalacji Puck) | 1 |
| 2 | Półka uchwytu urządzenia | 1 |
| 3 | Lewy wspornik | 1 |
| 4 | Prawy wspornik | 1 |
| 5 | Taśma odblaskowa (Zobacz artykuł o instalacji jednostki głównej i karty odblaskowej) | 1 |
| 6 | Chusteczki alkoholowe (3 sztuki) | 1 |
| 7 | Pokrywa licznika powtórzeń | 1 |
| 8 | Jednostka główna (Zobacz artykuł o instalacji jednostki głównej i karty odblaskowej) | 1 |
| 9 | Bateria AA | 4 |
| 10 | Przepust | 2 |
| 11 | Wkręt PHL PAN 8 X 3/4 | 4 |
| 12 | Wkręt samogwintujący 8-18 X 3/4 | 2 |
| 13 | Etykieta seryjna | 1 |
Montaż uchwytu urządzenia
Umiejscowienie uchwytu urządzenia Axiom
| Model Axiom | Opis | Pozycja uchwytu urządzenia: Niebieska |
| OP-AB | Brzuch | Lewo |
| OP-ABBA | Brzuch/Rozciąganie pleców | Lewo |
| OP-BC | Uginanie ramion | Na zewnątrz lewo (zobacz ilustrację) |
| OP-BT | Uginanie ramion/Wyprost ramion | Na zewnątrz lewo (zobacz ilustrację) |
| OP-CP | Wyciskanie na klatkę | Lewo |
| OP-FLY | Rozpiętki | Na zewnątrz lewo (zobacz ilustrację) |
| OP-HAA | Odwodziciel-Przywodziciel bioder | Lewo |
| OP-LC | Uginanie nóg | Lewo |
| OP-LCE | Uginanie nóg/Wyprost nóg | Lewo |
| OP-LE | Wyprost nóg | Lewo |
| OP-LP | Wyciskanie nóg | Lewo |
| OP-LR | Ściąganie/Podciąganie | Na zewnątrz lewo (zobacz ilustrację) |
| OP-MP | Wyciskanie wielofunkcyjne | Lewo |
| OP-PD | Ściąganie | Prawo |
| OP-RW | Podciąganie | Prawo |
| SS-SLCE | Uginanie nóg w pozycji siedzącej/Wyprost nóg | Lewo |
| OP-SP | Wyciskanie na barki | Lewo |
| OP-TE | Wyprost ramion | Na zewnątrz lewo (zobacz ilustrację) |
1. Wybierz wspornik, lewy lub prawy, który jest potrzebny do jednostki, na której instalowany jest uchwyt urządzenia; odrzuć nieużywany wspornik. UWAGA: Poszukaj wycięcia 'L' (Lewo) i 'R' (Prawo) na wspornikach.
| Element | Opis | Ilość |
| 1 | Lewy wspornik | 1 |
| 2 | Prawy wspornik | 1 |

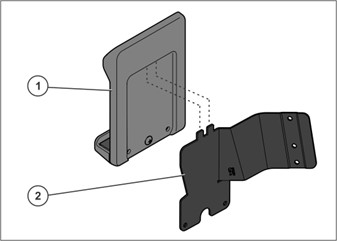

2. Włóż zakładki wspornika w tylną część półki uchwytu urządzenia.
| Element | Opis | Ilość |
| 1 | Półka uchwytu urządzenia | 1 |
| 2 | Wspornik (Prawy) | 1 |
3. Wkręć wkręty PHL PAN 8 X 3/4 i dokręć je do 16-20 in-lbs (1.8-2.2 Nm).
| Element | Opis | Ilość |
| 1 | Uchwyt na urządzenie | 1 |
| 2 | Śruby 8 X 3/4 PHL PAN | 2 |
Instalacja uchwytu na urządzenie Axiom
Lokalizacje montażu uchwytu na urządzenie
Istnieją dwie metody montażu uchwytu na urządzenie: wewnątrz i na zewnątrz.
Montaż wewnętrzny
Uchwyt na urządzenie montowany jest wewnątrz wieży.
Istnieją dwie wariacje montażu na zewnątrz: górny i dolny.
Montaż na zewnątrz: Górny (OP-BC, OP-BT, OP-TE)
Uchwyt na urządzenie montowany jest na zewnątrz wieży.

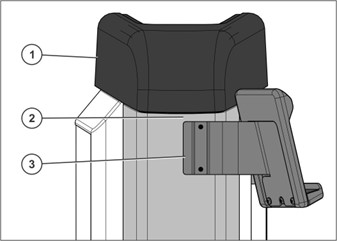

| Element | Opis | Ilość |
| 1 | Pokrywa wieży | 1 |
| 2 | Rama wieży | 1 |
| 3 | Uchwyt na urządzenie | 1 |
Montaż na zewnątrz: Dolny (OP-FLY, OP-LR).

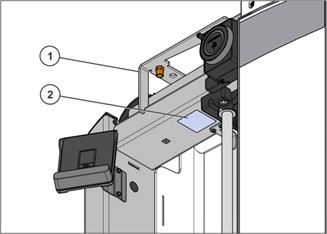

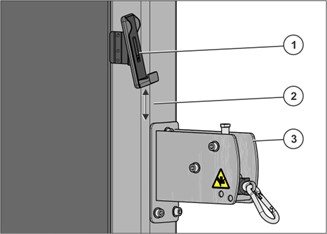

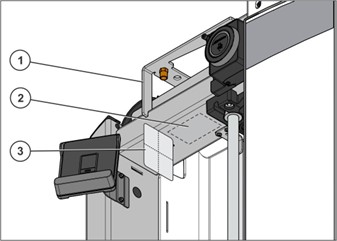

Montowany na ramie wieży, obok tylnej osłony, 3,5 cala (8,99 cm) nad wspornikiem koła pasowego.
| Element | Opis | Ilość |
| 1 | Uchwyt na urządzenie | 1 |
| 2 | Rama wieży | 1 |
| 3 | Wspornik koła pasowego | 1 |
Demontaż Axiom

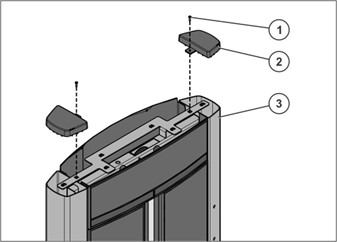

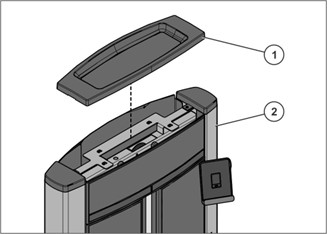

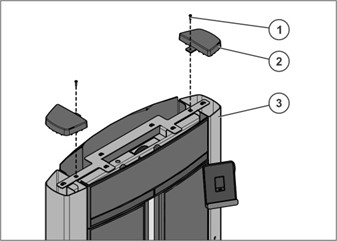

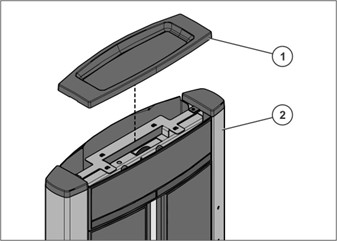

1. Podnieś i usuń tackę górnej pokrywy z wieży.
| Element | Opis | Ilość |
| 1 | Tacka górnej pokrywy | 1 |
| 2 | Wieża | 1 |
2. Poluzuj i usuń śruby oraz zaślepki rur z wieży.
| Element | Opis | Ilość |
| 1 | Śruba 8 X 3/4 PHL PAN | 2 |
| 2 | Zaślepka rury | 2 |
| 3 | Wieża | 1 |

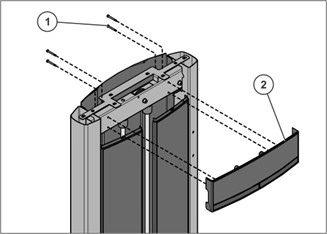

3. Poluzuj i usuń śruby M6 X 50mm HCS oraz przednią pokrywę.
| Element | Opis | Ilość |
| 1 | Śruba M6 X 50mm HCS | 4 |
| 2 | Przednia pokrywa | 1 |

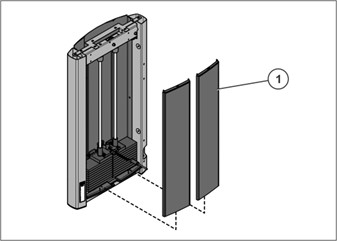

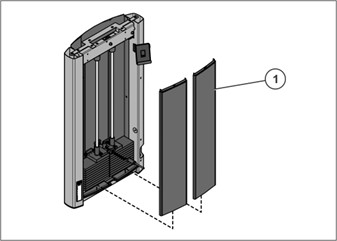

4. Ostrożnie podnieś i usuń przednie osłony, jeśli są zamontowane.
| Element | Opis | Ilość |
| 1 | Przednia osłona | 2 |
5. Poluzuj i usuń śrubę 8 X 3/4 PHL PAN oraz tuleję mocującą osłonę z wieży.
| Element | Opis | Ilość |
| 1 | Wieża | 1 |
| 2 | Tuleja mocująca osłonę | 1 |
| 3 | Śruba 8 X 3/4 PHL PAN | 1 |

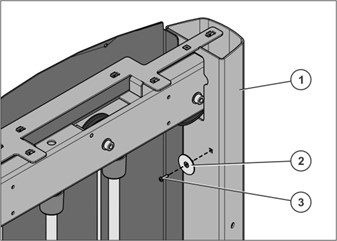

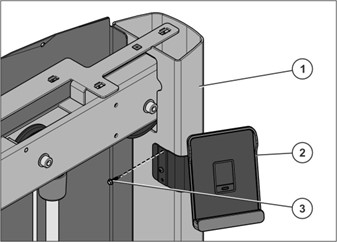

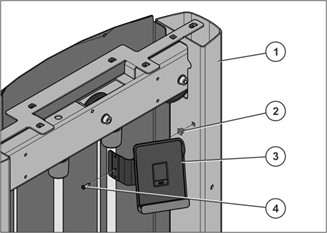

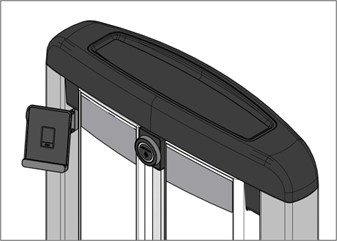

6. Włóż tuleję w istniejący kwadratowy otwór wieży i włóż śrubę 8 X 3/4 PHL PAN w środkowy otwór uchwytu na urządzenie. Dokładnie dokręć do 16-20 in-lbs (1,8-2,2 Nm).
| Element | Opis | Ilość |
| 1 | Wieża | 1 |
| 2 | Przepust | 1 |
| 3 | Uchwyt na urządzenie | 1 |
| 4 | Wkręt PHL PAN 8 X 3/4 | 1 |
7. Upewnij się, że uchwyt na urządzenie jest pionowy i przymocuj górny otwór uchwytu do wieży za pomocą wkrętu samogwintującego 8-18 X 3/4. Nie dokręcaj zbyt mocno. Dokręć do 16-20 in-lbs (1,8-2,2 Nm).
| Element | Opis | Ilość |
| 1 | Wieża | 1 |
| 2 | Uchwyt na urządzenie | 1 |
| 3 | Wkręt samogwintujący 8-18 X 3/4 | 1 |
Instalacja uchwytu na urządzenie zakończona
Zainstaluj jednostkę główną
Jednostka główna jest używana razem z puckiem na maszynach do ćwiczeń, które są wyposażone w stos obciążników. Jednostka główna jest montowana na górnej płycie stosu obciążników, z wolnym polem widzenia na naklejkę odblaskową, która jest przymocowana do płaskiej powierzchni nad jednostką główną. Naklejka odblaskowa musi być przymocowana do odpowiedniego miejsca wewnątrz maszyny z wolnym polem widzenia na jednostkę główną. Czujnik optyczny powinien poruszać się razem ze stosem obciążników w linii prostej względem naklejki odblaskowej. Musi istnieć wolne pole widzenia, około +/- 10 stopni od czujnika względem naklejki odblaskowej. Maksymalna odległość między jednostką główną w jej najniższym położeniu a odblaskową kartą na górze wynosi 160 cm/63 cale.
Użyj aplikacji LF Assist

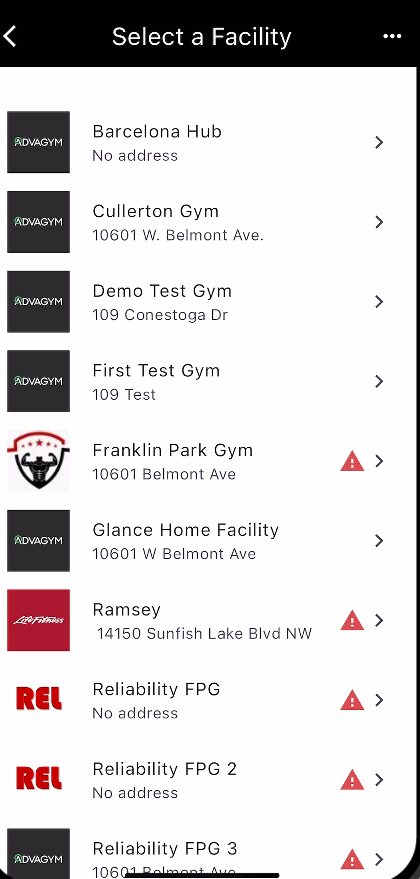

Planista Life Fitness powinien zapewnić Ci dostęp do obiektu, w którym instalujesz. Jeśli nie widzisz obiektu, skontaktuj się z planistą. Mogą oni dodać Twoje konto niemal w czasie rzeczywistym. Jeśli potrzebujesz odświeżyć listę po wprowadzeniu zmian, kliknij na 3 kropki w prawym górnym rogu i wybierz opcję "Odśwież siłownie".

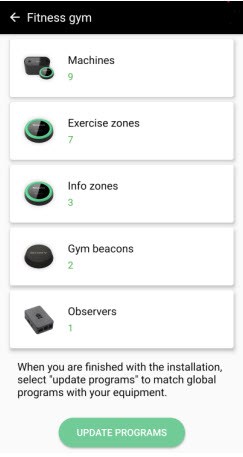

1. Naciśnij zakładkę "Maszyny" w przeglądzie obiektu.

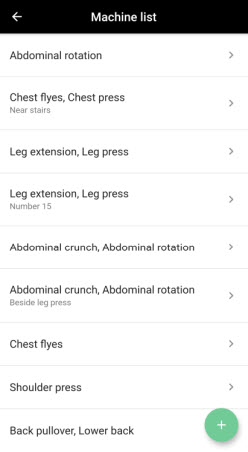

2. Naciśnij przycisk „+” w przeglądzie maszyn.
3. Otwórz jednostkę główną, naciskając na górę i lekko ją przesuwając w dół (zwalniając mechanizm blokujący), a następnie przesuń do przodu (wzdłużnie). Zdejmij górną część i podnieś ją z obudowy. Biała etykieta znajduje się obok pakietu baterii po jednej stronie. Uwaga: zainstaluj jedną baterię z opakowania, Musisz poprawnie zainstalować wszystkie cztery baterie, aby urządzenie działało.

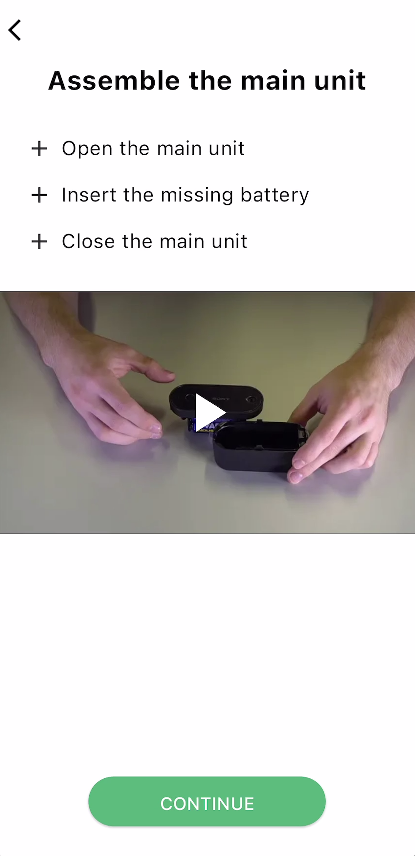

4. Zdejmij górną część i podnieś ją z obudowy. Zainstaluj baterie AA, upewniając się, że wszystkie 4 baterie są umieszczone prawidłowo. (Jednostka główna przechodzi w tryb uśpienia, gdy jest nieruchoma. Poruszenie jednostki głównej spowoduje jej wybudzenie. Gdy jednostka jest aktywna, zielona dioda LED będzie migać co 3 sekundy, emitując swój adres MAC. Po 3 sekundach braku aktywności przejdzie z powrotem w tryb uśpienia.)

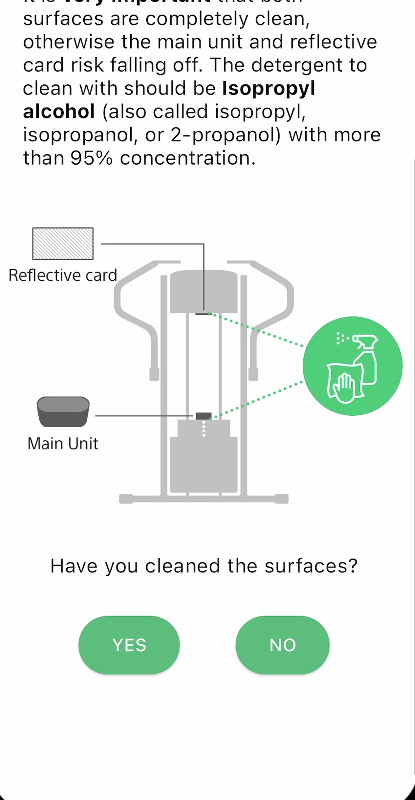

5. Wyczyść górną część stosu obciążników za pomocą chusteczki nasączonej alkoholem. Upewnij się, że odczekasz kilka minut, aż alkohol izopropylowy całkowicie wyschnie. Upewnij się, że jednostka główna jest umieszczona na górnej płycie. W zależności od rodzaju stosu może być w różnych miejscach. Zespół inżynierów Life Fitness zweryfikował, że jednostka główna pasuje do górnej płyty głowicy obsługiwanych linii produktów. Powierzchnia stosu obciążników powinna być dokładnie wyczyszczona miękką szmatką i alkoholem izopropylowym (znanym również jako izopropanol lub 2-propanol) o stężeniu powyżej 95%, przed zamontowaniem jednostki głównej na powierzchni.
| Element | Opis | Ilość |
| 1 | Stos obciążników | 1 |
| 2 | Chusteczka nasączona alkoholem | 1 |

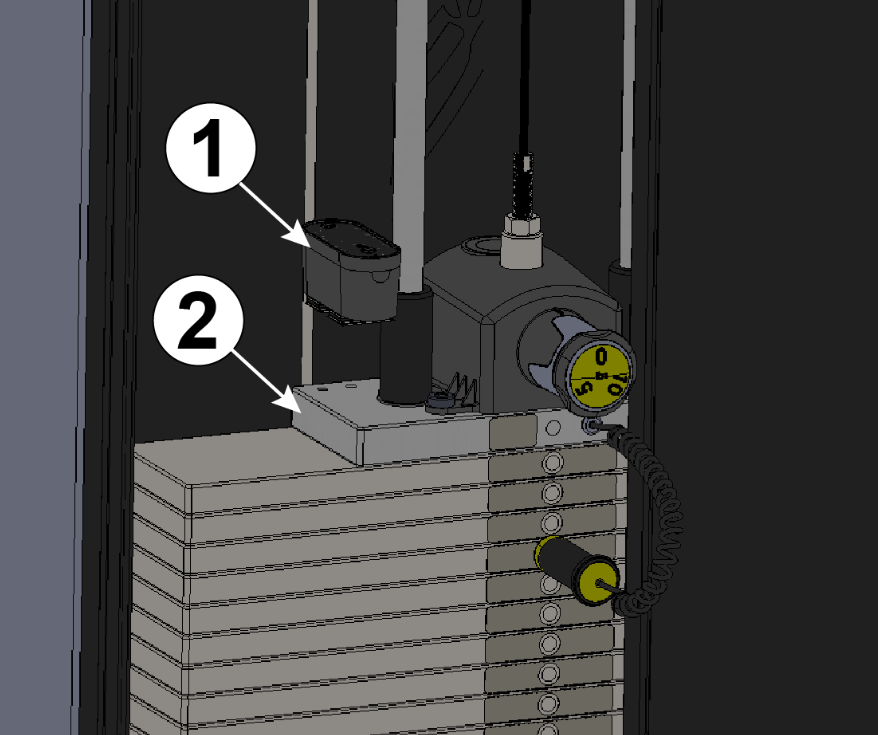

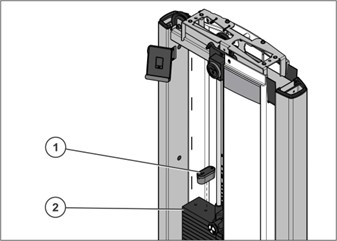

6. Usuń ochronną warstwę z jednostki głównej, zainstaluj jednostkę główną tak, aby drzwi baterii/górna pokrywa otwierały się w kierunku bolca - naciśnij i przymocuj ją do stosu obciążników, bezpośrednio poniżej odblaskowej karty. Jednostka główna jest dostarczana z ochronną plastikową osłoną, którą należy usunąć po instalacji. Okno czujnika musi być czyste i wolne od kurzu. Można je wyczyścić miękką szmatką, jeśli jest brudne. Uwaga: Mimo że jednostka jest wyposażona w taśmę Velcro, zalecamy wymianę baterii bez zdejmowania jednostki głównej z górnej płyty, a zamiast tego otwarcie drzwi baterii/górnej pokrywy.
| Element | Opis | Ilość |
| 1 | Główna jednostka | 1 |
| 2 | Stos ciężarów | 1 |
7. Potwierdź montaż głównej jednostki
Instalacja głównej jednostki zakończona
Zainstaluj naklejkę odblaskową

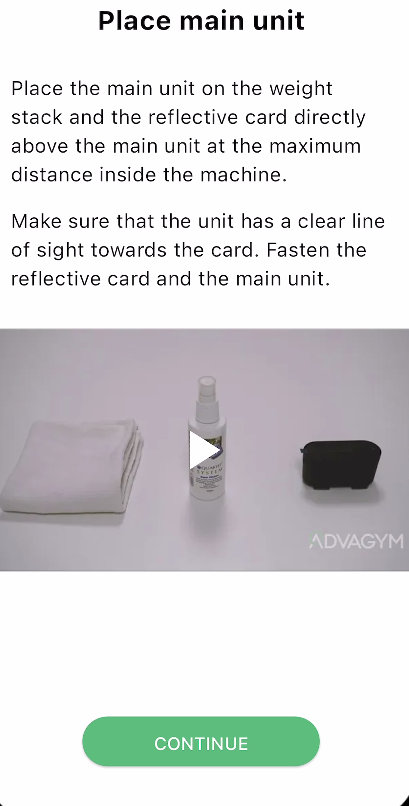

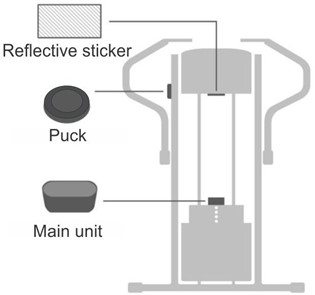

Główna jednostka jest zamontowana na górnej płycie stosu ciężarów, z wolną linią widzenia do naklejki odblaskowej, która jest przymocowana do płaskiej powierzchni nad główną jednostką. Naklejka odblaskowa musi być zamocowana na odpowiednim obszarze wewnątrz maszyny z wolną linią widzenia do głównej jednostki. Czujnik optyczny powinien poruszać się razem ze stosem ciężarów w linii prostej względem naklejki odblaskowej. Musi istnieć wolne pole widzenia, około +/- 10 stopni od czujnika względem naklejki odblaskowej. Maksymalna odległość między główną jednostką w jej najniższej pozycji a naklejką odblaskową na górze wynosi 160 cm/63 cale. Należy używać naklejki odblaskowej dostarczonej z główną jednostką; nie wolno używać innych naklejek odblaskowych.

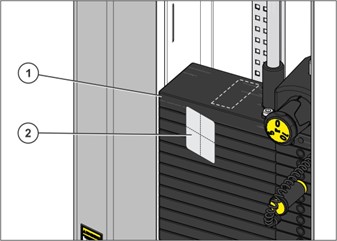

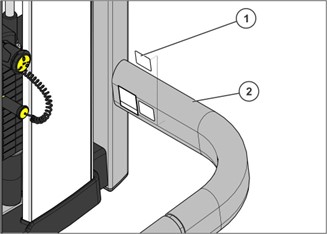

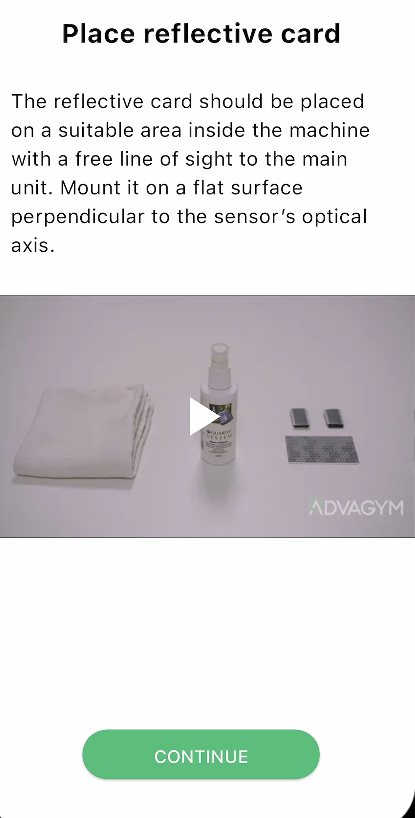

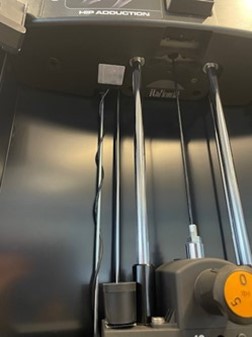

1. Oczyść dolną część poprzeczki wieży za pomocą chusteczki nasączonej alkoholem. Upewnij się, że odczekasz kilka minut, aż alkohol izopropylowy całkowicie wyschnie. Naklejka odblaskowa musi być zamontowana na płaskiej powierzchni prostopadłej do osi optycznej czujnika, jak pokazano. Powierzchnia musi być wcześniej oczyszczona alkoholem izopropylowym (nazywanym również izopropylem, izopropanolem lub 2-propanolem) o stężeniu powyżej 95% i miękką ściereczką.
| Element | Opis | Ilość |
| 1 | Wieża | 1 |
| 2 | Obszar do oczyszczenia | 1 |
| 3 | Chusteczka nasączona alkoholem | 1 |
2. Usuń ochronną warstwę i przyklej odblask na dolnej części poprzeczki wieży.
| Element | Opis | Ilość |
| 1 | Wieża | 1 |
| 2 | Odblask | 1 |
Użyj aplikacji LF Assist
3. Potwierdź oczyszczenie górnej płyty ciężarów i wieży, gdzie umieściłeś naklejkę odblaskową
4. Potwierdź umieszczenie naklejki odblaskowej
5. Potwierdź umieszczenie głównej jednostki

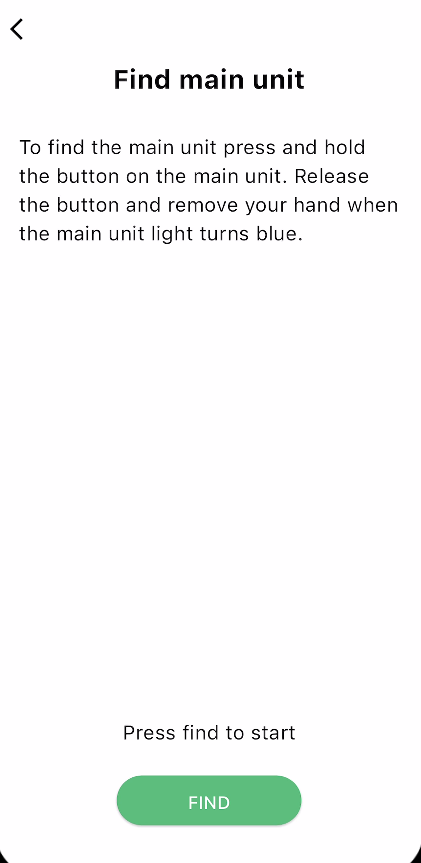

6. Postępuj zgodnie z instrukcjami w aplikacji, aby wprowadzić główną jednostkę w tryb parowania. Naciśnij Znajdź
7. Aplikacja teraz wyszukuje główną jednostkę i mierzy jej sygnały.
8. Zweryfikuj, czy odległość między główną jednostką a naklejką odblaskową jest zgodna z informacją w aplikacji.

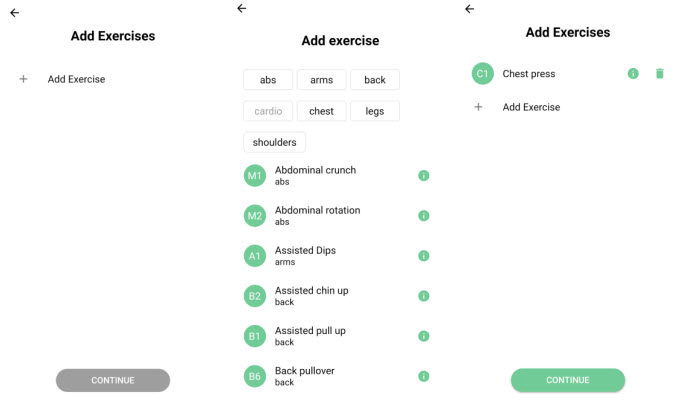

9. Naciśnij Dodaj ćwiczenia, aby dodać ćwiczenie lub skopiuj ćwiczenia, aby skopiować już istniejące ćwiczenie z siłowni. Wybierz ćwiczenie na maszynie dla aktualnej maszyny, naciskając nazwę. (Naciśnij przycisk informacji, aby zobaczyć film instruktażowy dotyczący ćwiczenia)
10. Powtórz krok 9, aby dodać więcej ćwiczeń na maszynie, takich jak rozpiętki na klatkę piersiową/tylne mięśnie naramienne, przywodzenie/odwodzenie bioder, wspomagane podciąganie/dipy lub naciśnij zakończ, aby kontynuować.

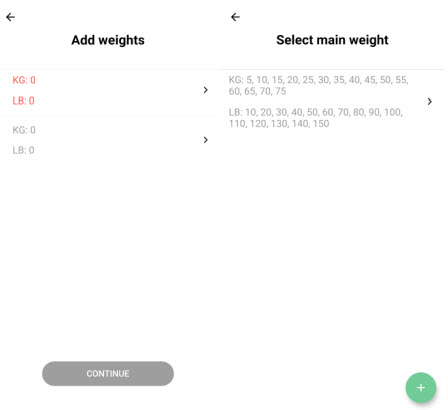

11. Wybierz główne ciężary, naciskając górny stos ciężarów.
Wybierz główny stos ciężarów z listy stosów ciężarów lub utwórz nowy, naciskając
przycisk „+”. (Jeśli jest to pierwsza maszyna instalowana na siłowni, lista będzie pusta)
Jeśli główny stos ciężarów maszyny nie istnieje na liście, utwórz nowy, wykonując następujące kroki:

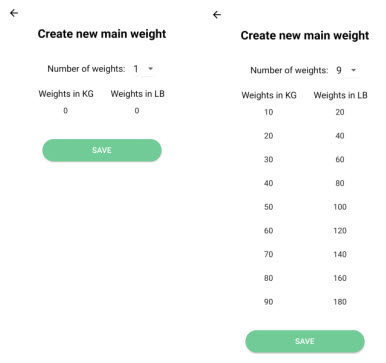

Wprowadź liczbę ciężarów w stosie ciężarów.
Dodaj pierwszą i drugą wartość stosu ciężarów.
Rozwiązanie „smart-add” wypełnia resztę listy wartościami o tej samej różnicy wagowej, co ostatnia para ciężarów. Potwierdź, że wartości są poprawne. Jeśli nie, popraw wartości ręcznie zgodnie z ciężarami w stosie od góry do dołu. Naciśnij zapisz.
Jeśli maszyna ma „dodatkowy ciężar”:
Wybierz dodatkowy ciężar, naciskając dolny stos ciężarów.
Wybierz stos dodatkowych ciężarów z listy stosów ciężarów lub utwórz nowy, naciskając przycisk „+”. (Jeśli jest to pierwsza maszyna instalowana na miejscu, lista będzie pusta)
Jeśli stos dodatkowych ciężarów maszyny nie istnieje na liście, utwórz nowy, wykonując następujące
kroki:
Wprowadź liczbę stosów w stosie ciężarów.
Dodaj pierwszą i drugą wartość stosu ciężarów.
Rozwiązanie „smart-add” wypełnia resztę listy wartościami, w taki sam sposób jak dla głównego stosu jednostki. Potwierdź, że wszystkie wartości są poprawne. Szybkim sposobem na to jest sprawdzenie, czy dolna/najcięższa liczba stosu odpowiada dolnej liczbie w aplikacji. Jeśli nie, popraw wartości ręcznie zgodnie ze stosem ciężarów od góry do dołu. Naciśnij zapisz.

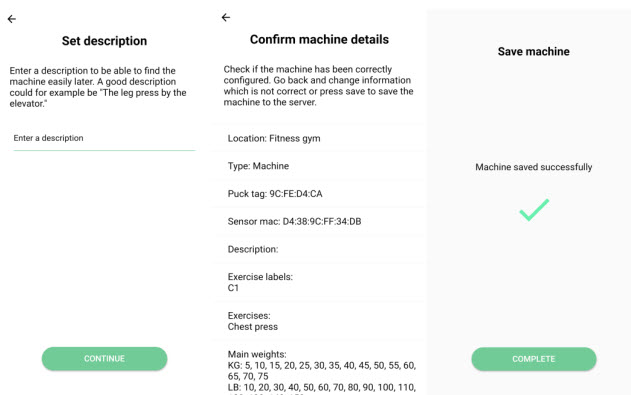

Zainstaluj Puck
Lokalizacje Puck w Axiom
| Model Axiom | Opis | Lokalizacja Puck: Zielony |
| OP-AB | Brzuch | Lewo |
| OP-ABBA | Brzuch/Rozciąganie pleców | Lewo |
| OP-BC | Uginanie bicepsów | Lewo |
| OP-BT | Uginanie bicepsów/Prostowanie tricepsów | Lewo |
| OP-CP | Wyciskanie na klatkę | Lewo |
| OP-FLY | Rozpiętki | Prawo |
| OP-HAA | Odwodziciel-Przywodziciel bioder | Lewo |
| OP-LC | Uginanie nóg | Lewo |
| OP-LCE | Uginanie nóg/Prostowanie nóg | Lewo |
| OP-LE | Prostowanie nóg | Lewo |
| OP-LP | Wyciskanie nóg | Lewo |
| OP-LR | Ściąganie/Podciąganie | Prawo |
| OP-MP | Wyciskanie wielofunkcyjne | Lewo |
| OP-PD | Ściąganie | Prawo |
| OP-RW | Podciąganie | Prawo |
| SS-SLCE | Siedzące uginanie nóg/Prostowanie nóg | Lewo |
| OP-SP | Wyciskanie na barki | Lewo |
| OP-TE | Prostowanie tricepsów | Lewo |
Zainstaluj puck na maszynie

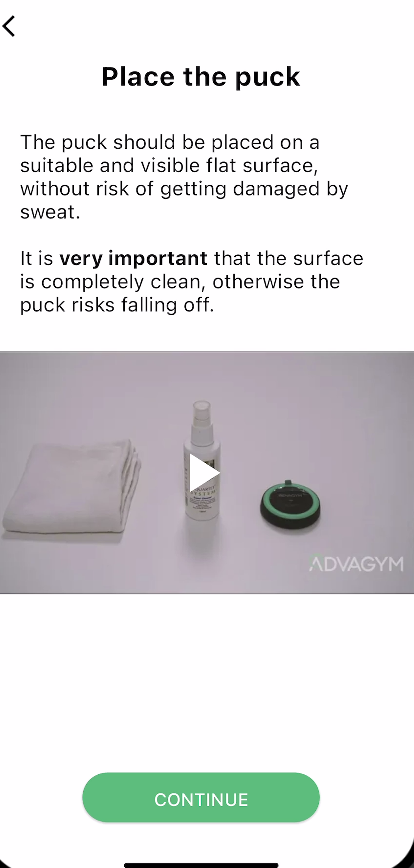

1. Oczyść miejsce za pomocą chusteczki nasączonej alkoholem. Upewnij się, że odczekasz kilka minut, aż alkohol izopropylowy całkowicie wyschnie. Usuń ochronną warstwę z puck, a następnie ostrożnie wycentruj i przyklej puck do maszyny.

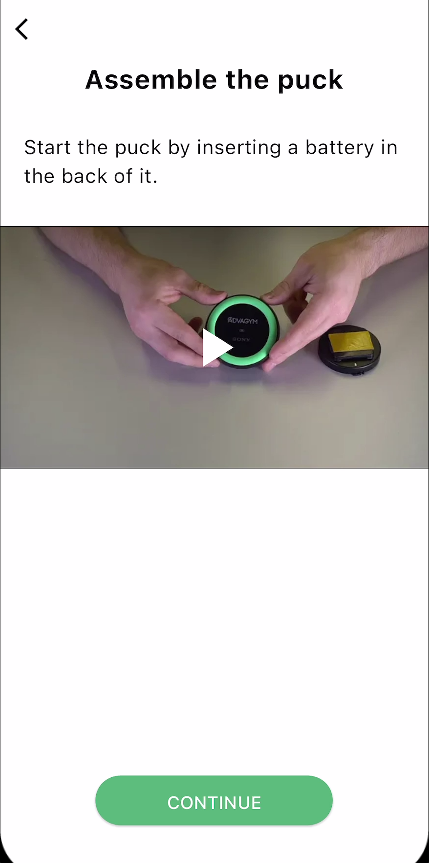

2. Usuń izolację, aby uruchomić puck
Aby aktywować baterię, delikatnie usuń żółtą izolacyjną zakładkę. Agresywne usunięcie zakładki może spowodować przemieszczenie baterii. Światło puck powinno teraz zaświecić się na niebiesko, a następnie zgasnąć. Jeśli musisz otworzyć puck, postępuj zgodnie z poniższymi instrukcjami.

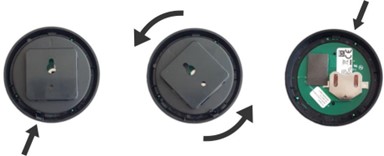

Uwaga: Aby uzyskać dostęp do baterii (CR2450) w przypadku konieczności jej wymiany, usuń starą baterię.
Aby zainstalować nową baterię, wsuwaj baterię do slotu, stroną dodatnią skierowaną do góry.
Aby zamknąć puck, znajdź strzałkę na tylnej części. Strzałka powinna wskazywać na blokadę. Przekręć tylną część w prawo, aż usłyszysz kliknięcie.
Użyj aplikacji LF Assist
3. Potwierdź, że bateria jest aktywna
4. Potwierdź umiejscowienie puck

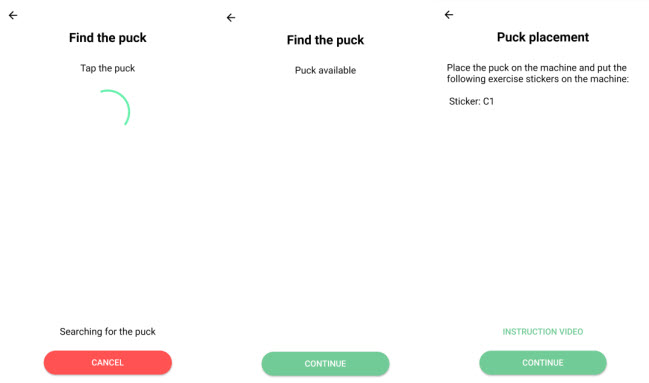

5. Zidentyfikuj puck, postępując zgodnie z instrukcjami w aplikacji.

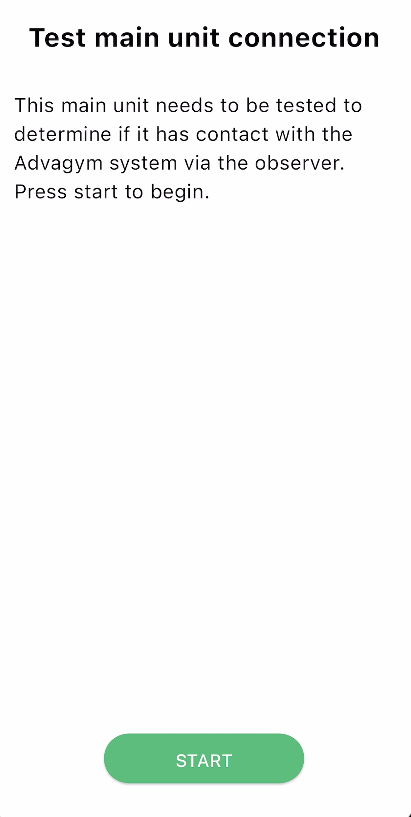

6. Aby rozpocząć test, naciśnij i zwolnij przycisk na głównej jednostce, aż dioda LED zaświeci się na niebiesko. Może to potrwać do 3 minut. Jeśli test zakończy się powodzeniem, oznacza to, że główna jednostka może komunikować się z obserwatorem.
- Jeśli test się nie powiedzie, spróbuj ponownie 3 razy. Jeśli nie możesz zainstalować głównej jednostki, skontaktuj się z obsługą klienta. Zobacz następujący artykuł: Informacje kontaktowe wsparcia serwisowego Life Fitness
- Jeśli jednostka znajduje się zbyt daleko od obserwatora, może to być problem z odległością. Uwaga: może być potrzebny dodatkowy obserwator, jeśli zasięg przekracza 328 stóp kwadratowych.
Składanie Axiom
1. Ostrożnie włóż i zamocuj przednie osłony, jeśli są wyposażone.
| Element | Opis | Ilość |
| 1 | Przednia osłona | 2 |
2. Zamocuj przednią nakładkę za pomocą śrub M6 X 50mm HCS i dokręć do 10-13 in-lbs (1,1-1,5 Nm).
| Element | Opis | Ilość |
| 1 | Śruba M6 X 50mm HCS | 4 |
| 2 | Przednia nakładka | 1 |
3. Zamocuj zaślepki rur za pomocą śrub 8 X 3/4 PHL PAN do wieży i dokręć do 10-13 in-lbs (1,1-1,5 Nm).
| Element | Opis | Ilość |
| 1 | Śruba 8 X 3/4 PHL PAN | 2 |
| 2 | Zaślepka rury | 2 |
| 3 | Wieża | 1 |
4. Zamocuj tackę górnej nakładki do wieży.
| Element | Opis | Ilość |
| 1 | Wieża | 1 |
| 2 | Tacka górnej nakładki | 1 |
5. Zlokalizuj istniejącą etykietę z numerem seryjnym na głównej ramie urządzenia. Oczyść obszar i umieść etykietę z numerem seryjnym na głównej ramie urządzenia, na którym jest instalowana.
| Element | Opis | Ilość |
| 1 | Etykieta z numerem seryjnym | 1 |
| 2 | Główna rama | 1 |
Zobacz następujący artykuł Life Fitness Connect System Jak usunąć, edytować, wymienić urządzenie, aby dowiedzieć się, jak usunąć, edytować lub wymienić urządzenie (główną jednostkę lub puck)
Zobacz następujący artykuł dotyczący dodatkowych Life Fitness Connect System Kit Strength Instrukcje instalacji
