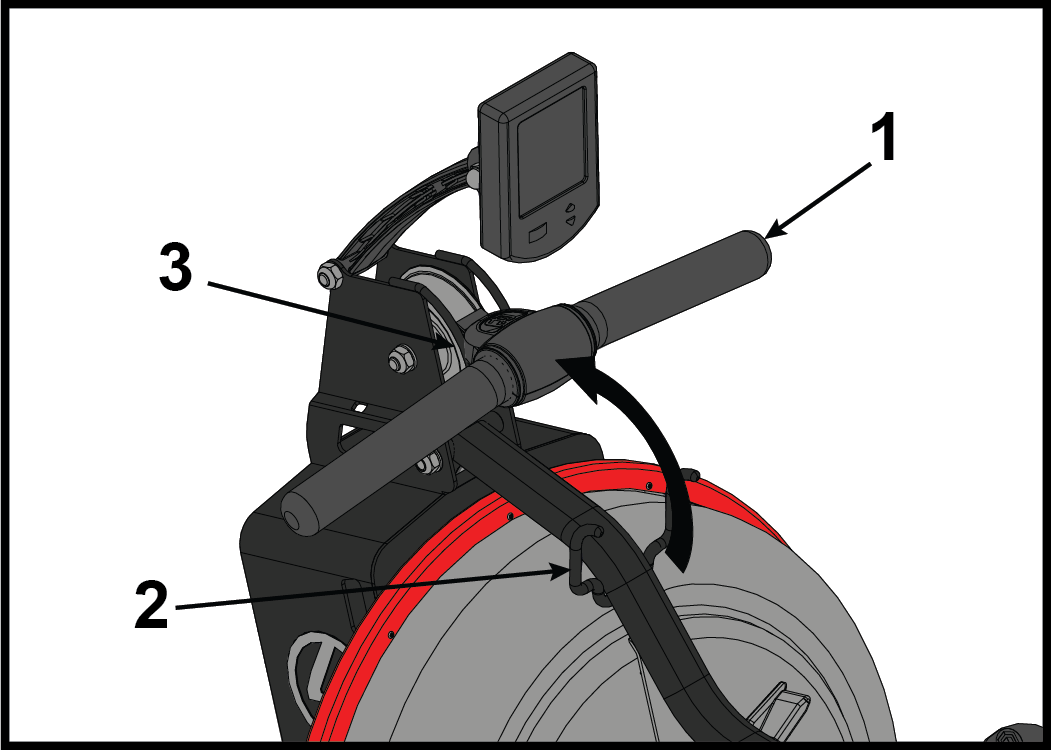

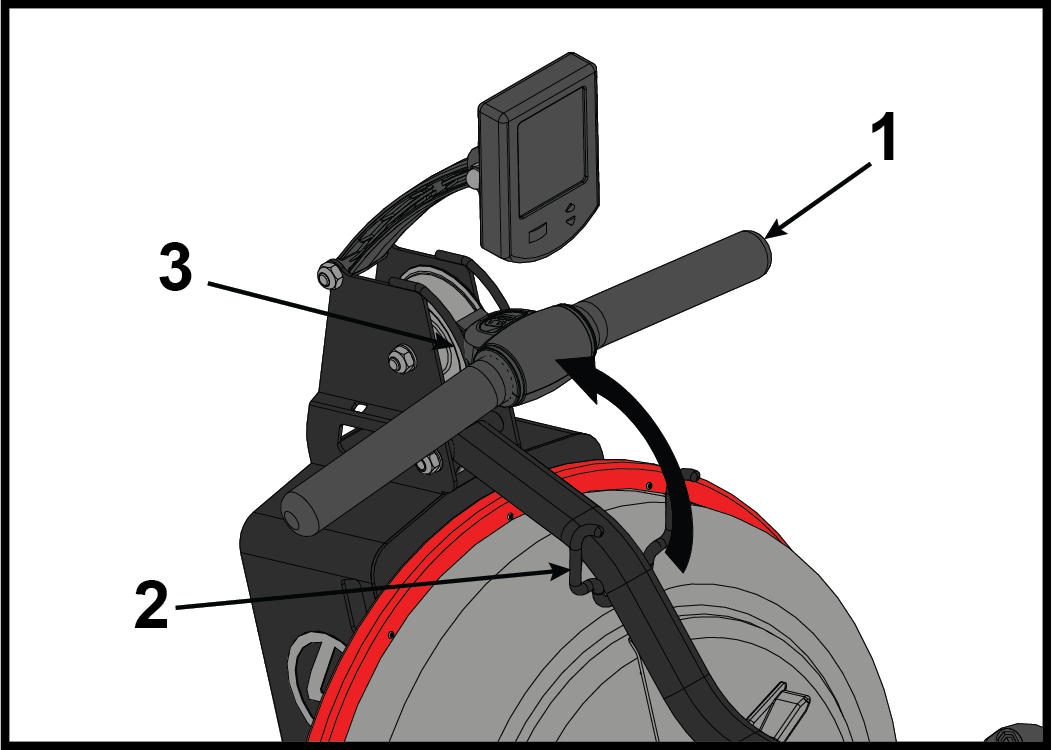

Przesuń uchwyt wiosła z pręta w kształcie litery S do punktu, w którym spoczywa blisko górnego
koła pasowego.
Element Opis Ilość 1 Uchwyt 1 2 Uchwyt w kształcie litery S 1 3 Górne koło pasowe 1 -

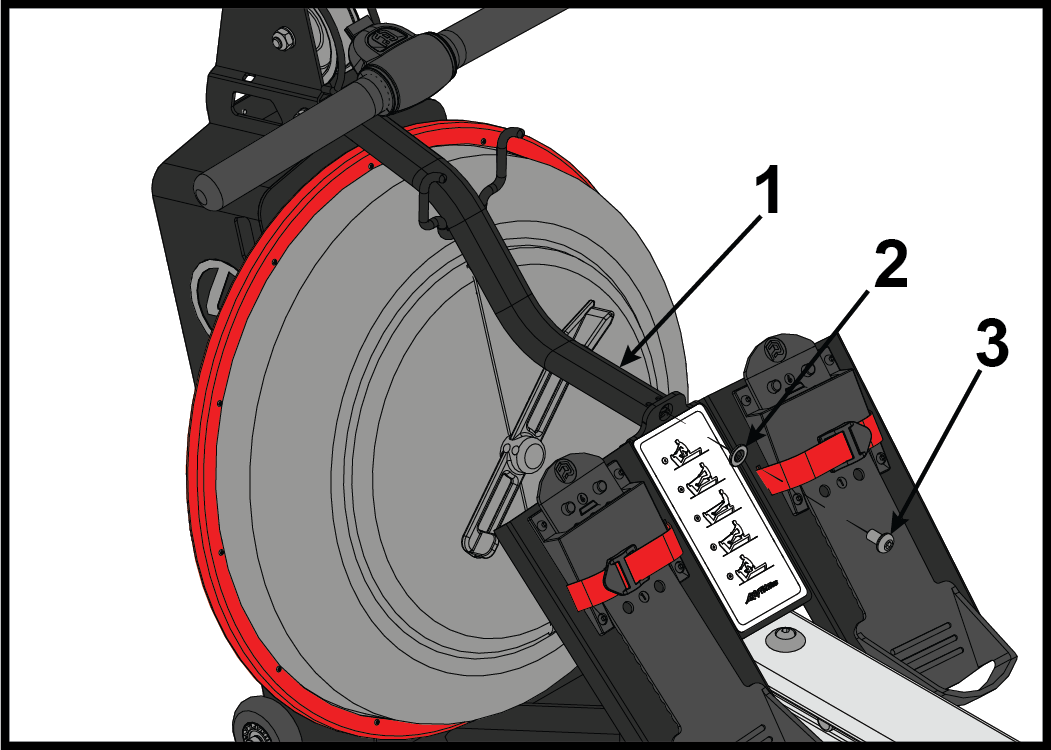

Usuń śrubę i podkładkę zabezpieczającą pręt w kształcie litery S do płyty podłogowej za pomocą klucza imbusowego 6 mm.
Element Opis Ilość 1 Pręt w kształcie litery S 1 2 Podkładka 1 3 Śruba 1 -

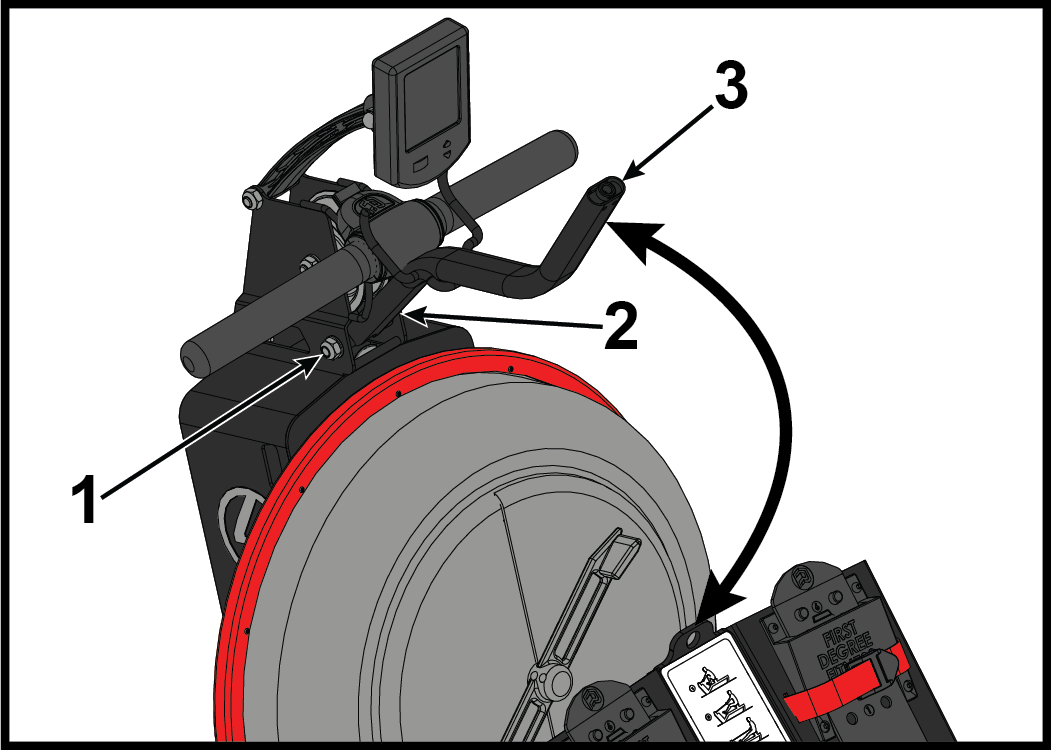

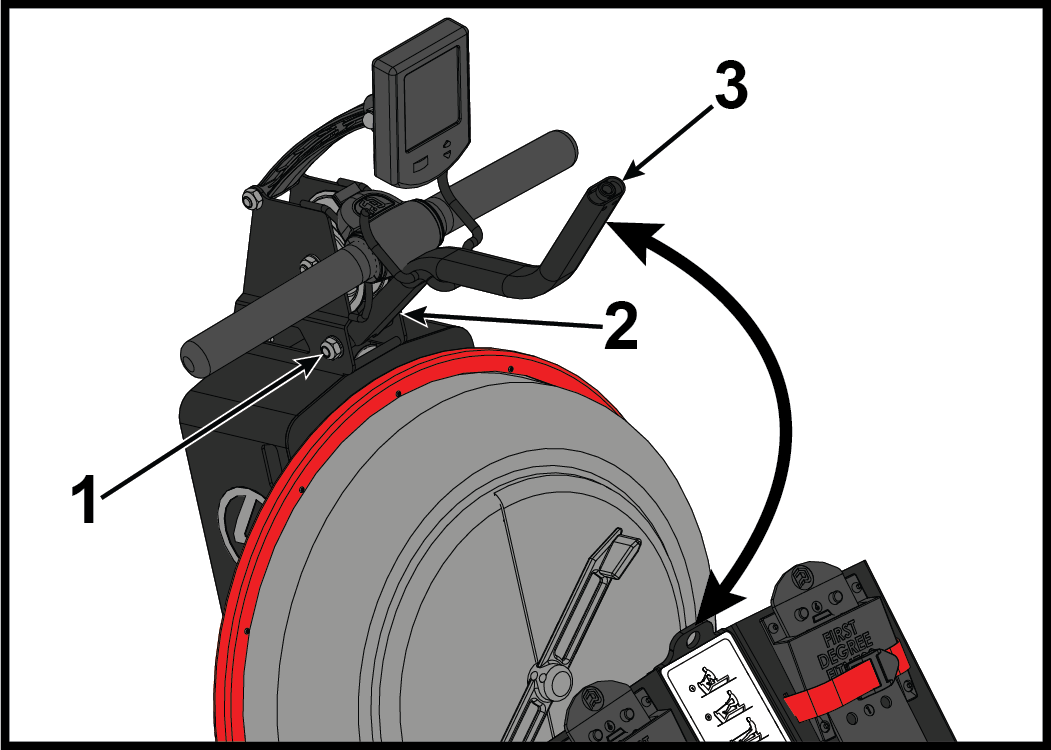

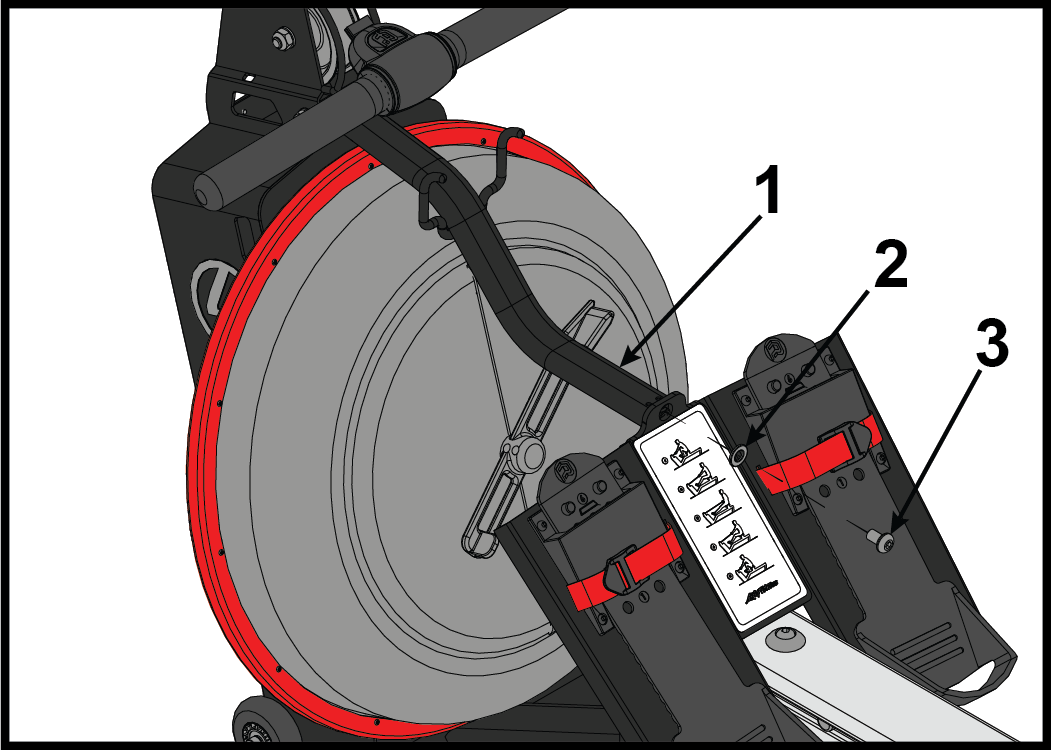

Poluzuj śrubę i nakrętkę mocującą górną część pręta w kształcie litery S za pomocą klucza imbusowego 6 mm i klucza płaskiego 17 mm.
Element Opis Ilość 1 Nakrętka 1 2 Śruba 1 3 Pręt w kształcie litery S 1 - Obróć pręt w kształcie litery S do góry i dokręć śrubę i nakrętkę, aby utrzymać pręt w kształcie litery S w górze i poza drogą.
-

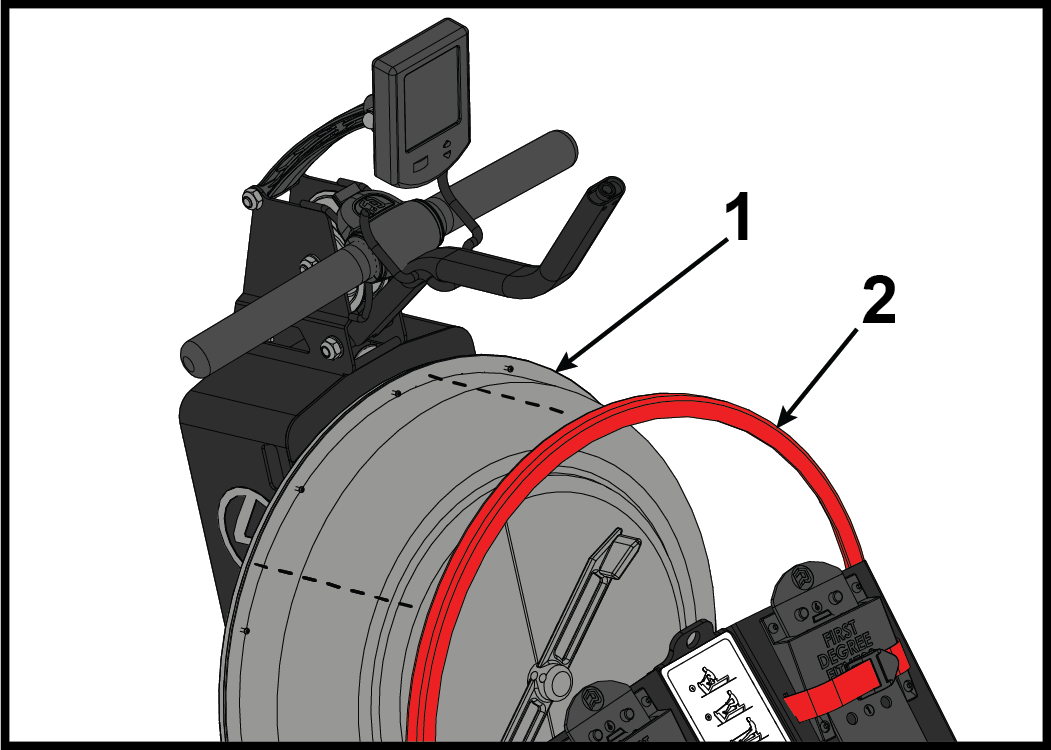

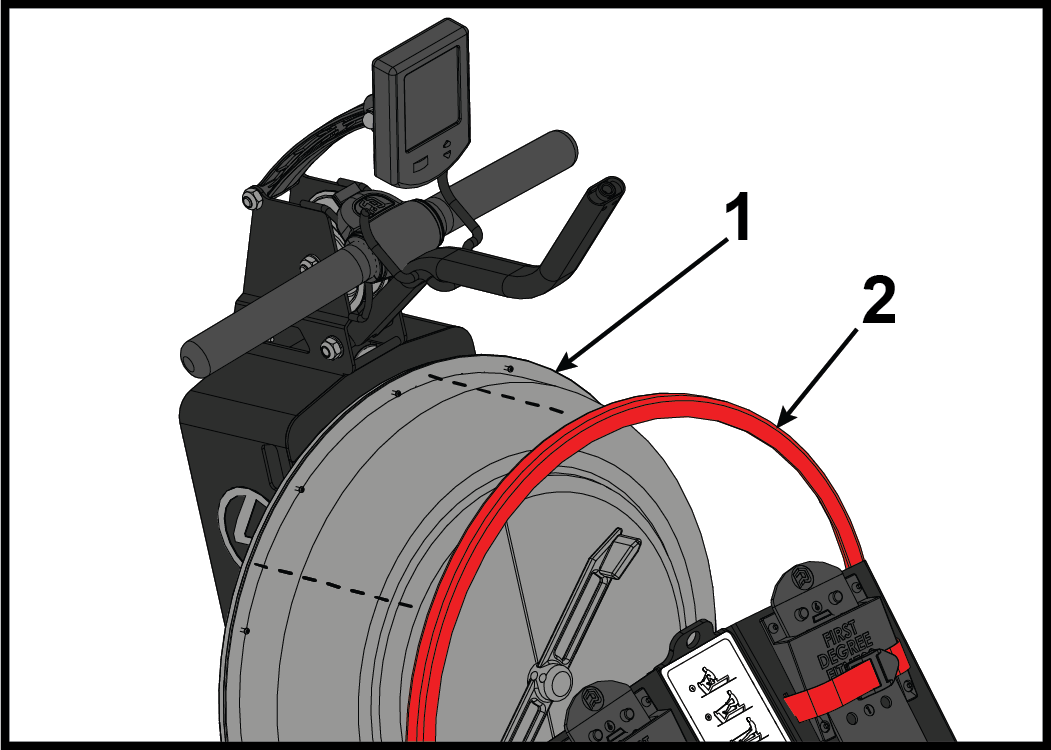

Usuń czerwoną zewnętrzną osłonę pierścienia z zbiornika ręcznie.
Element Opis Ilość 1 Zbiornik 1 2 Czerwona zewnętrzna osłona pierścienia 1 -

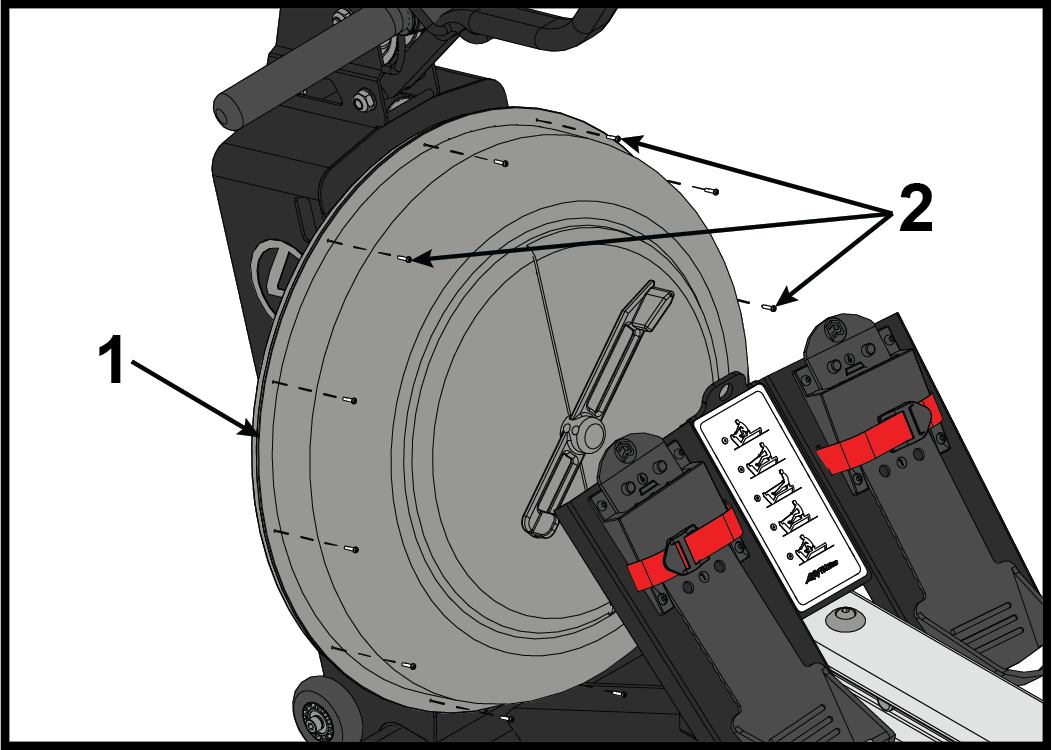

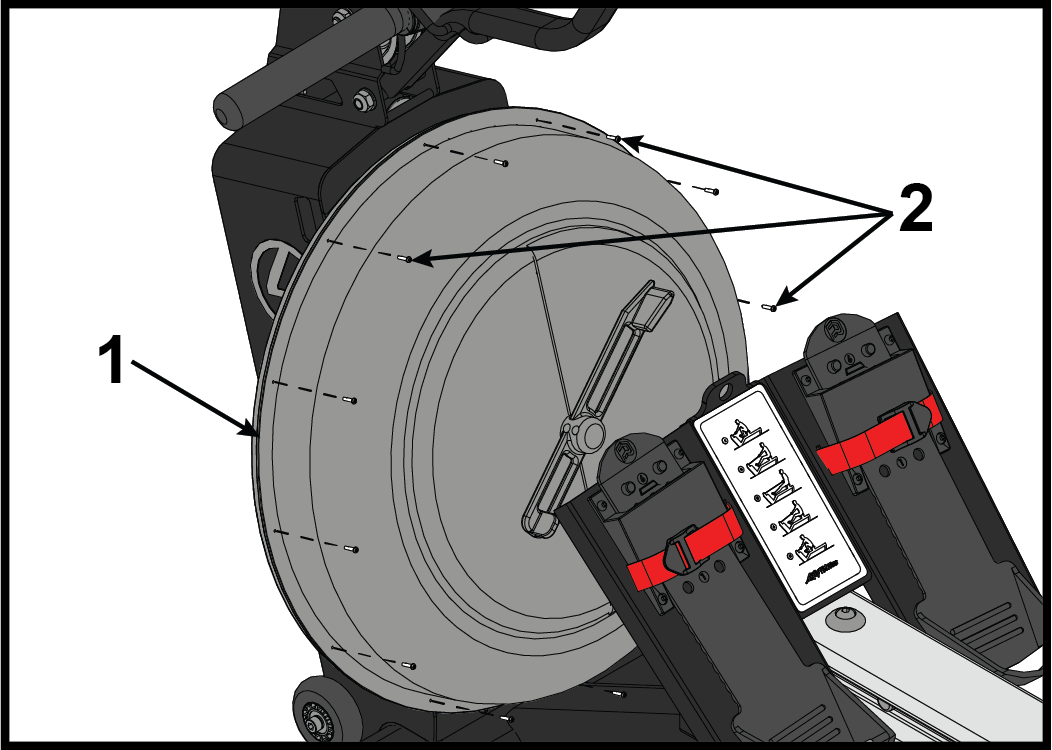

Usuń dwanaście śrub zbiornika wodnego za pomocą śrubokręta krzyżakowego.
Element Opis Ilość 1 Zbiornik 1 2 Śruby 12 -

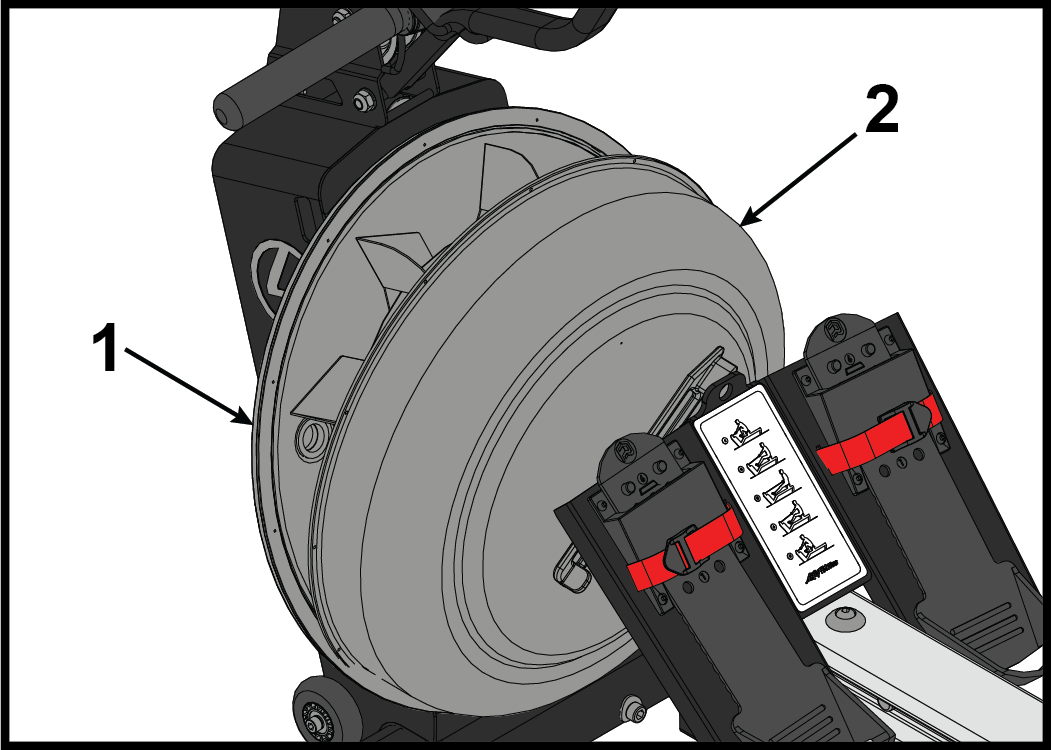

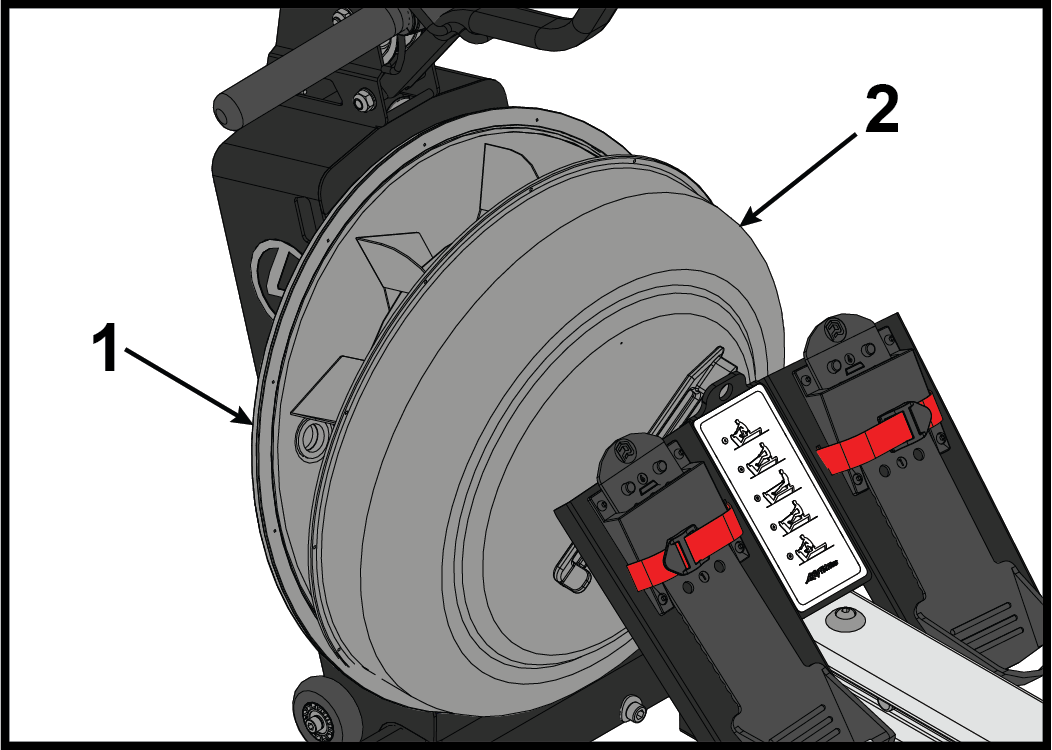

Usuń pokrywę zbiornika, podważając ją z tyłu zbiornika za pomocą płaskiego śrubokręta. Umieść na
płótnie ochronnym, aby uniknąć zarysowań.
Ostrzeżenie: Ostrożnie podważ pokrywę zbiornika, nie uszkodź jej płaskim śrubokrętem.
Element Opis Ilość 1 Tył zbiornika 1 2 Pokrywa zbiornika 1 -

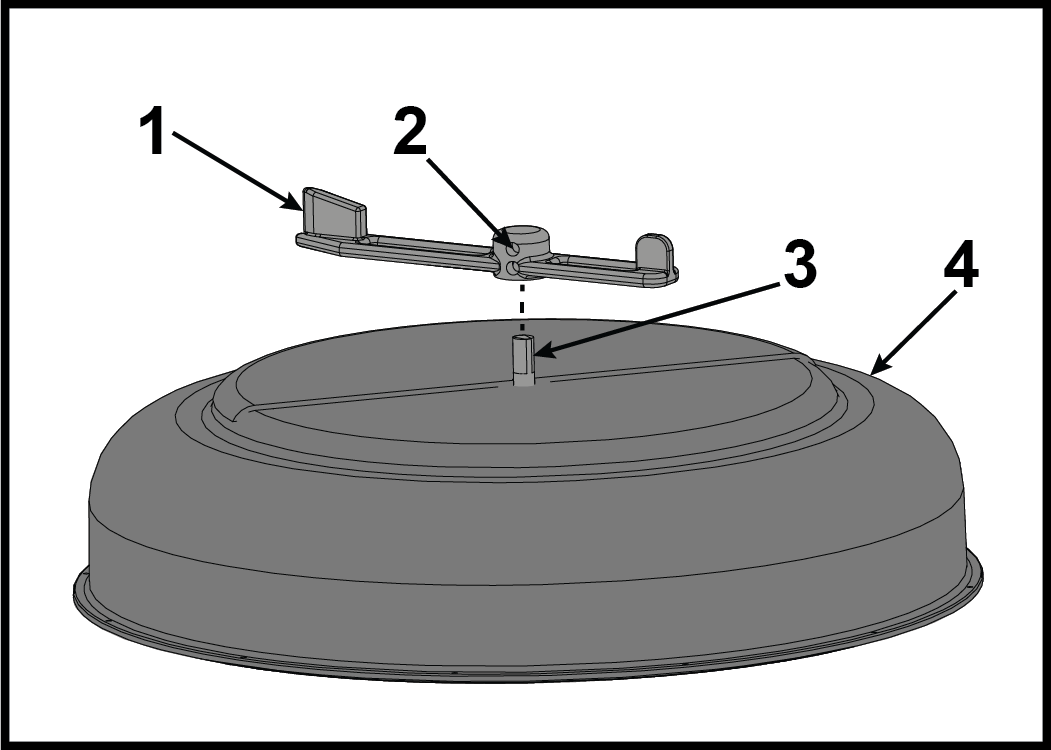

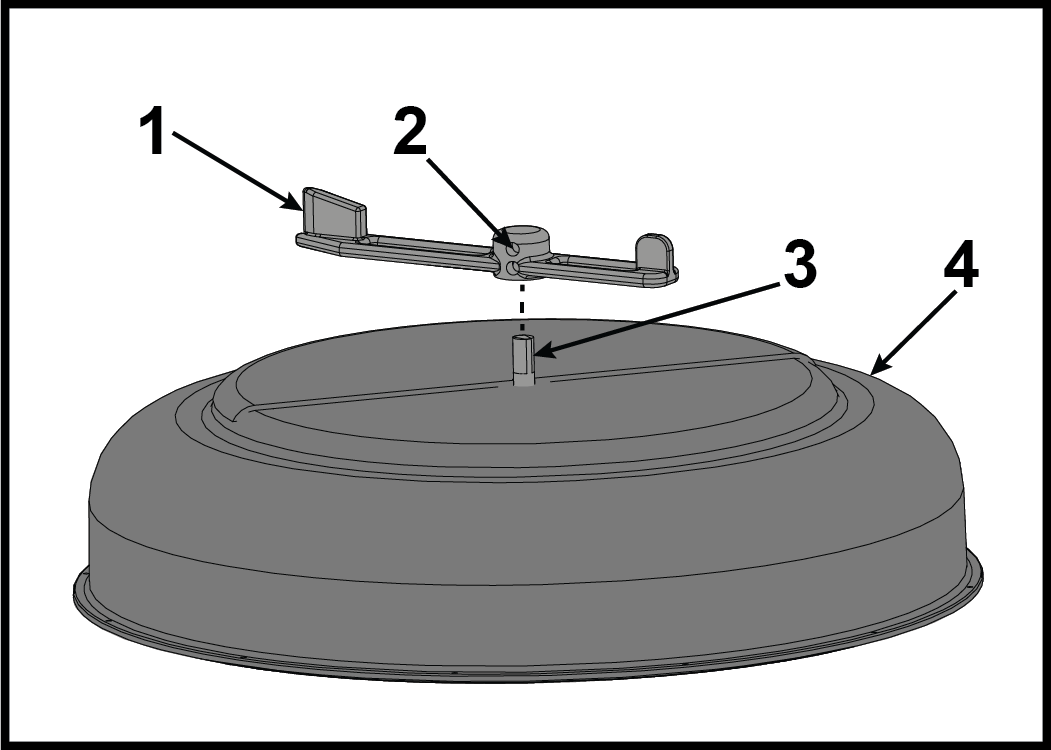

Poluzuj śruby ustalające na uchwycie regulacyjnym za pomocą klucza imbusowego 4 mm i usuń uchwyt regulacyjny z wału płyty tylnej.
Element Opis Ilość 1 Uchwyt regulacyjny 1 2 Śruba ustalająca 2 3 Wał płyty tylnej 1 4 Pokrywa zbiornika 1 -

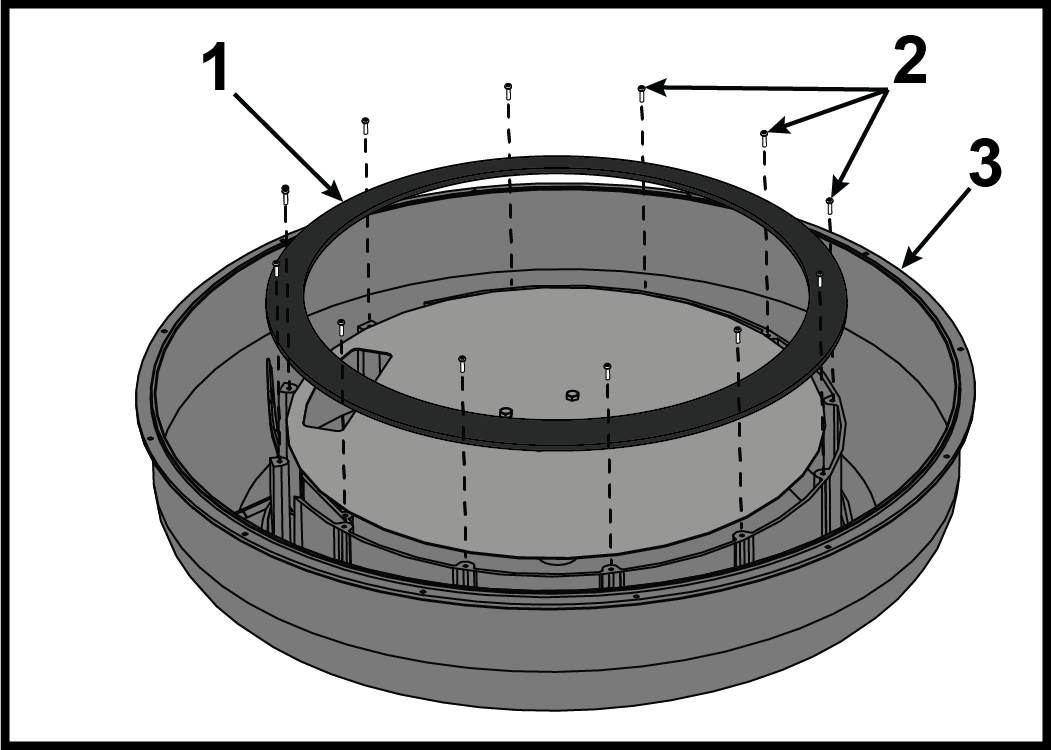

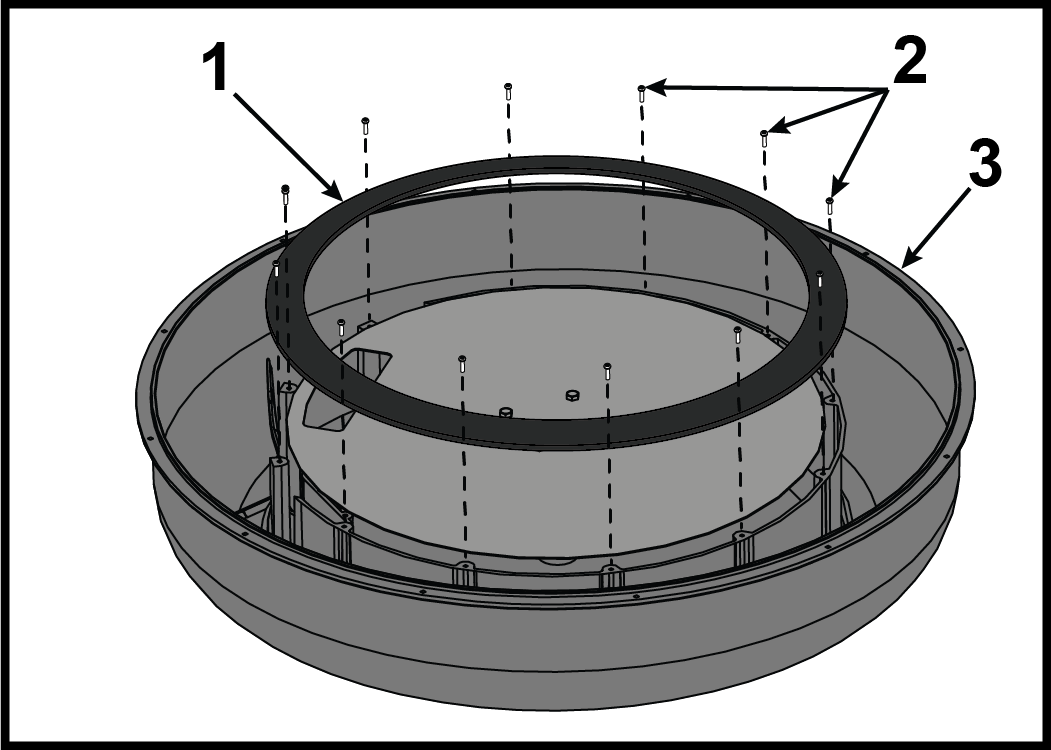

Usuń dwanaście śrub mocujących pierścień zbiornika do pokrywy zbiornika za pomocą śrubokręta krzyżakowego.
Element Opis Ilość 1 Pierścień zbiornika 1 2 Śruba 12 3 Pokrywa zbiornika 1 - Usuń pierścień zbiornika.
-

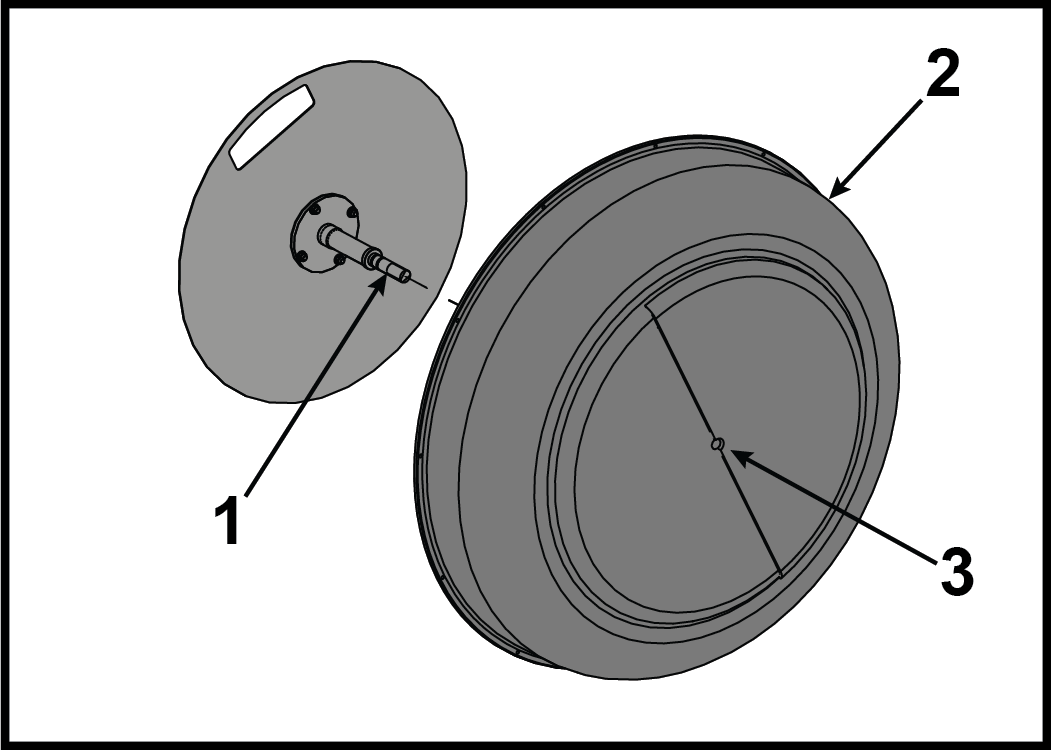

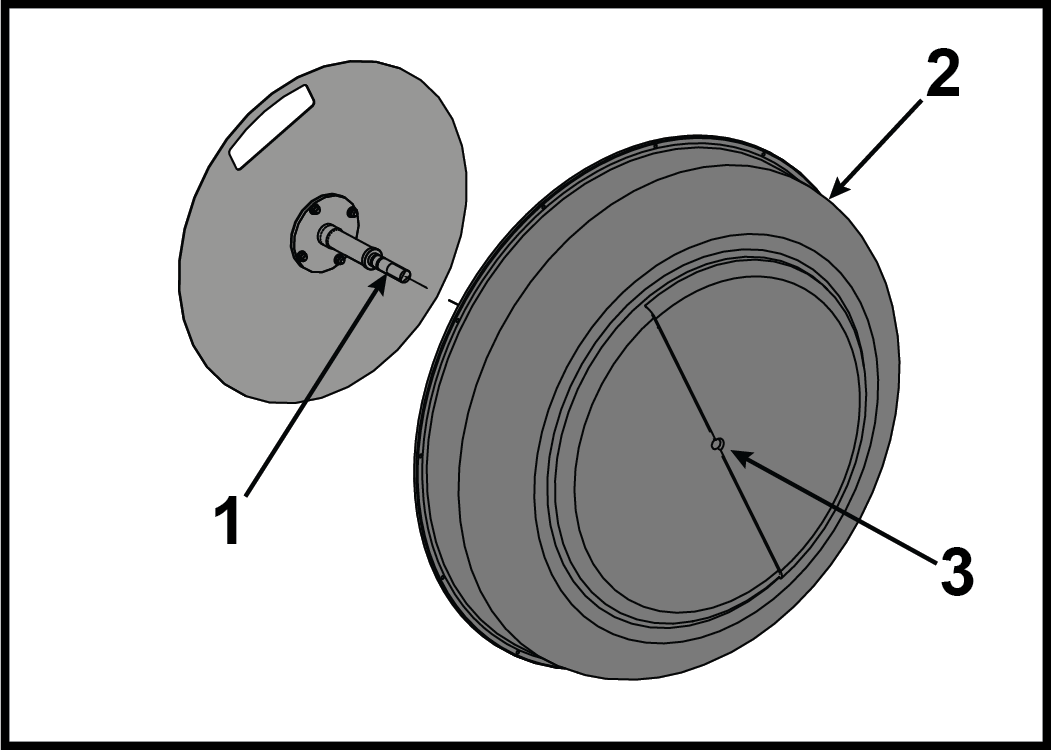

Ustaw pokrywę zbiornika wodnego na boku i usuń płytę tylną, stukając wałek gumowym młotkiem.
Element Opis Ilość 1 Wałek płyty tylnej 1 2 Pokrywa zbiornika 1 3 Stuknij tutaj gumowym młotkiem 1 -

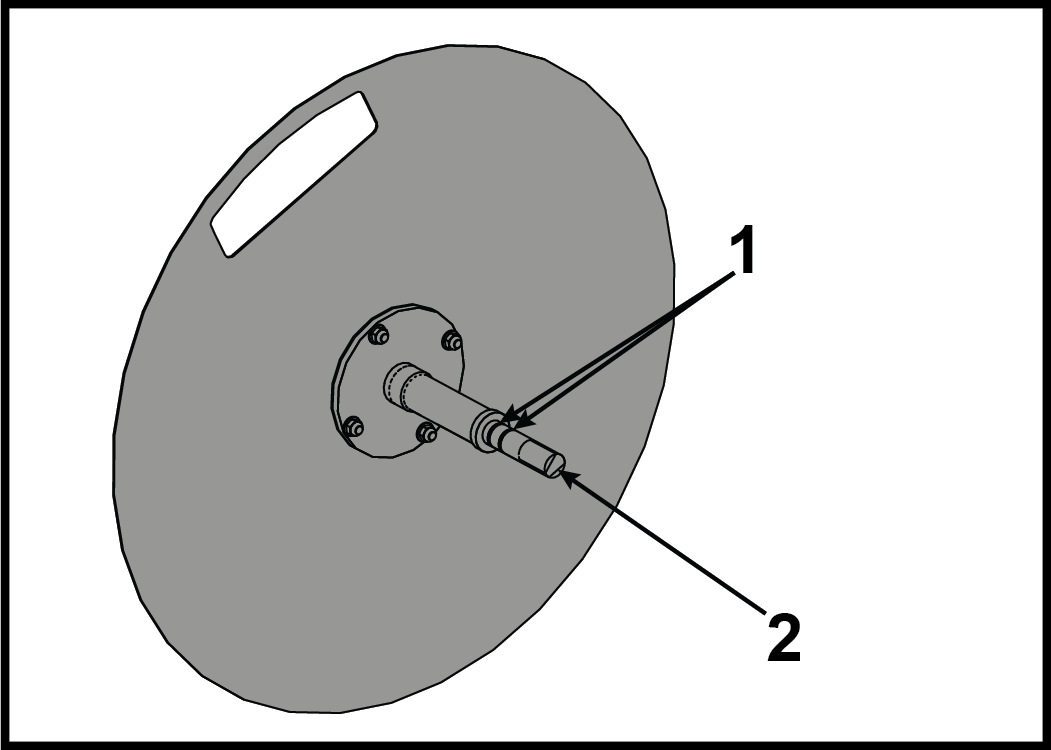

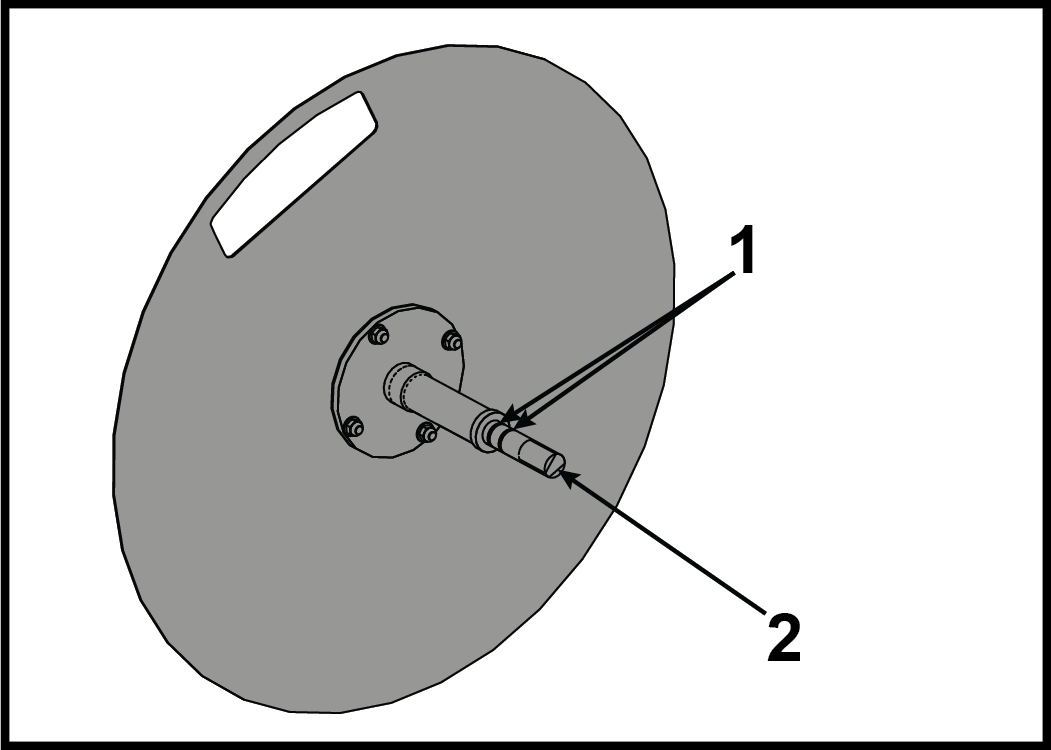

Usuń i wyrzuć oba pierścienie uszczelniające na wałku płyty tylnej.
Element Opis Ilość 1 Pierścień uszczelniający 2 2 Wałek płyty tylnej 1
-
