Zainstaluj pokrywę górnego zbiornika na wodę

Robert Garber
Utworzono Zaktualizowano

Ten artykuł został automatycznie przetłumaczony z języka angielskiego za pomocą sztucznej inteligencji. W przypadku konfliktu wersja angielska jest wiążąca.

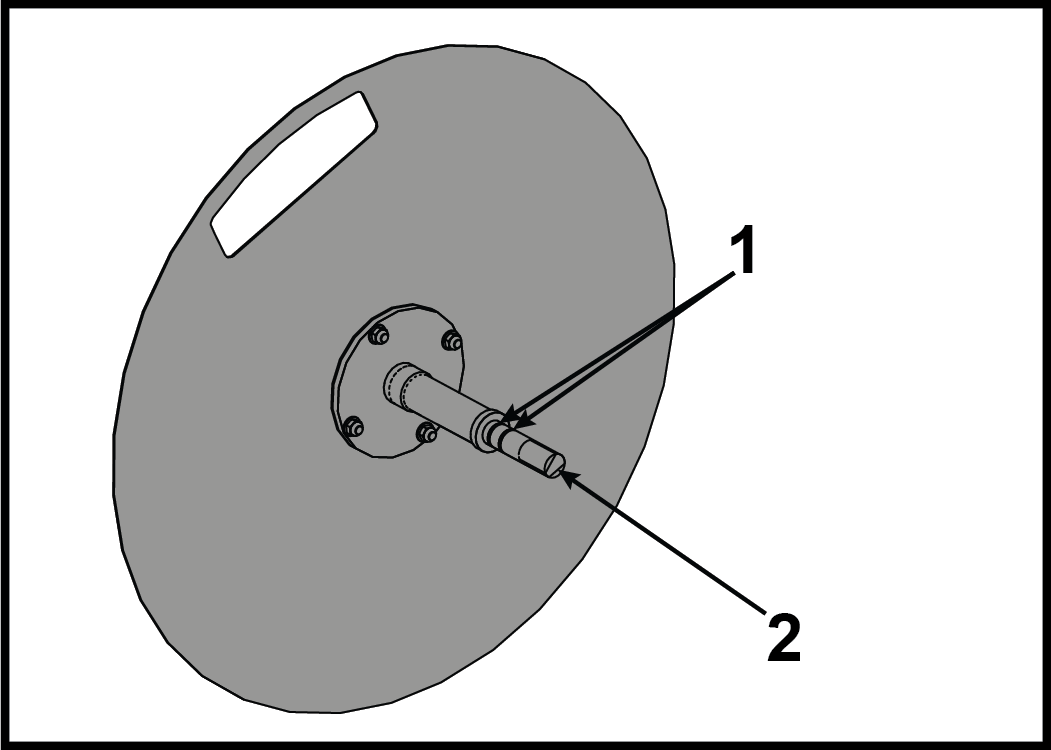

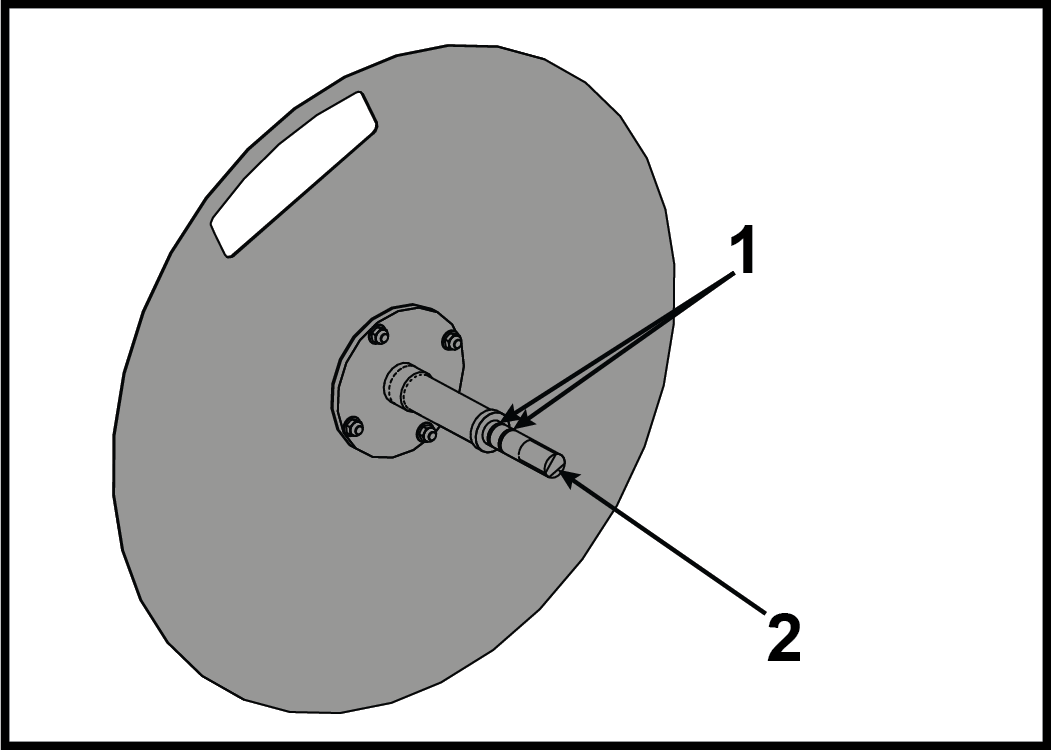

  1. Wyczyść wałek płyty tylnej czystą szmatką.


    Element Opis Ilość
    1 O-ring 2
    2 Wałek płyty tylnej 1
  2. Zainstaluj dwa O-ringi na wałku płyty tylnej.
  3. Nałóż silikon na wewnętrzną stronę otworu montażowego zbiornika za pomocą pędzla do silikonu.

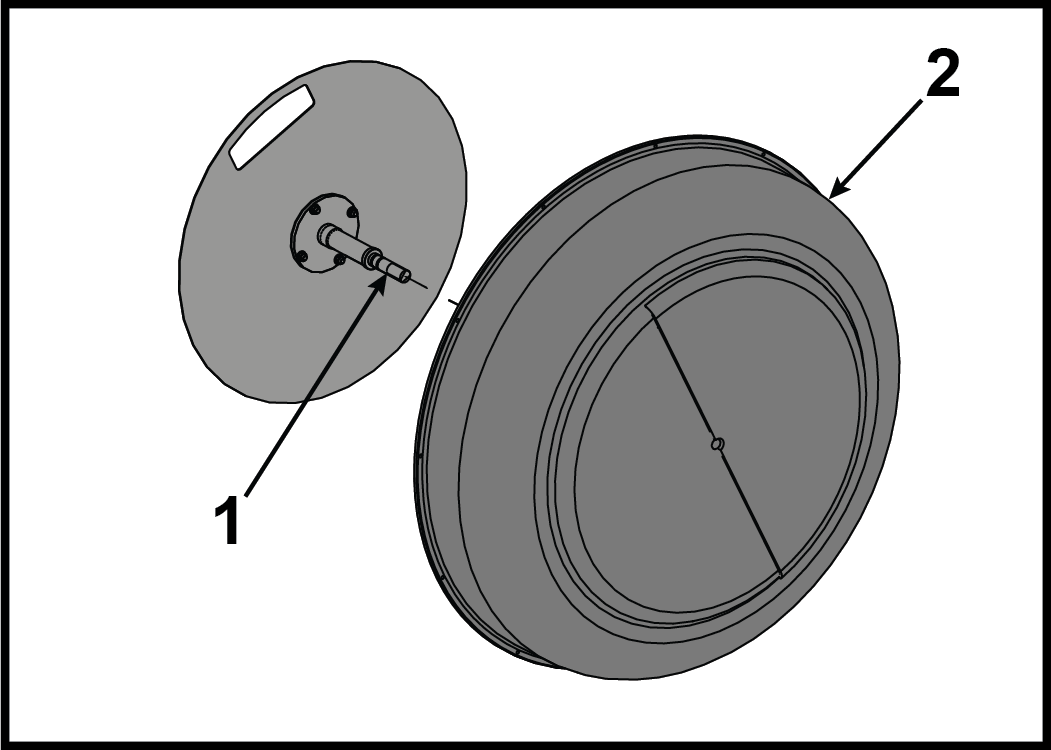

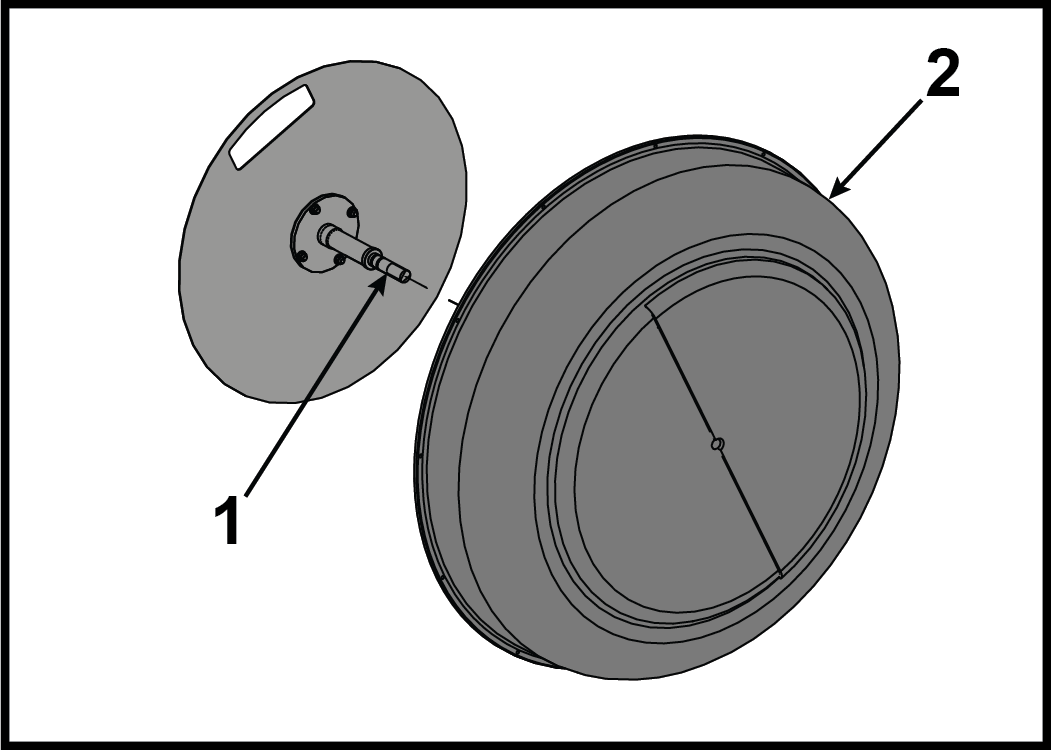

  4. Zainstaluj wałek płyty tylnej w pokrywie zbiornika.


    Element Opis Ilość
    1 Wałek płyty tylnej 1
    2 Pokrywa zbiornika 1

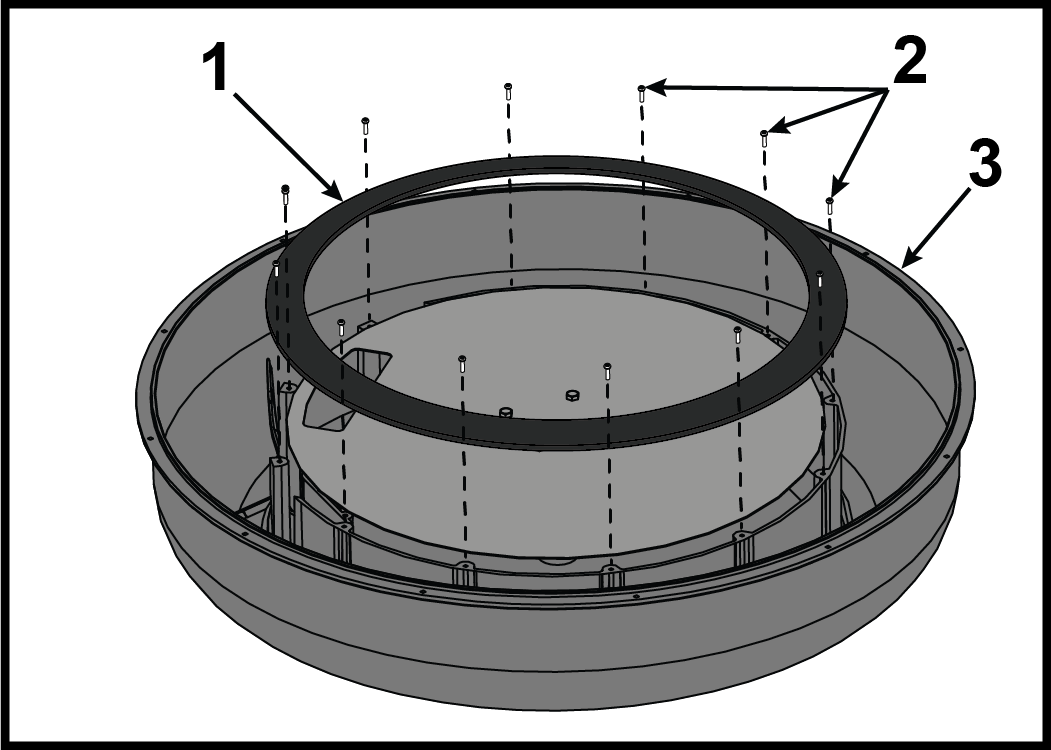

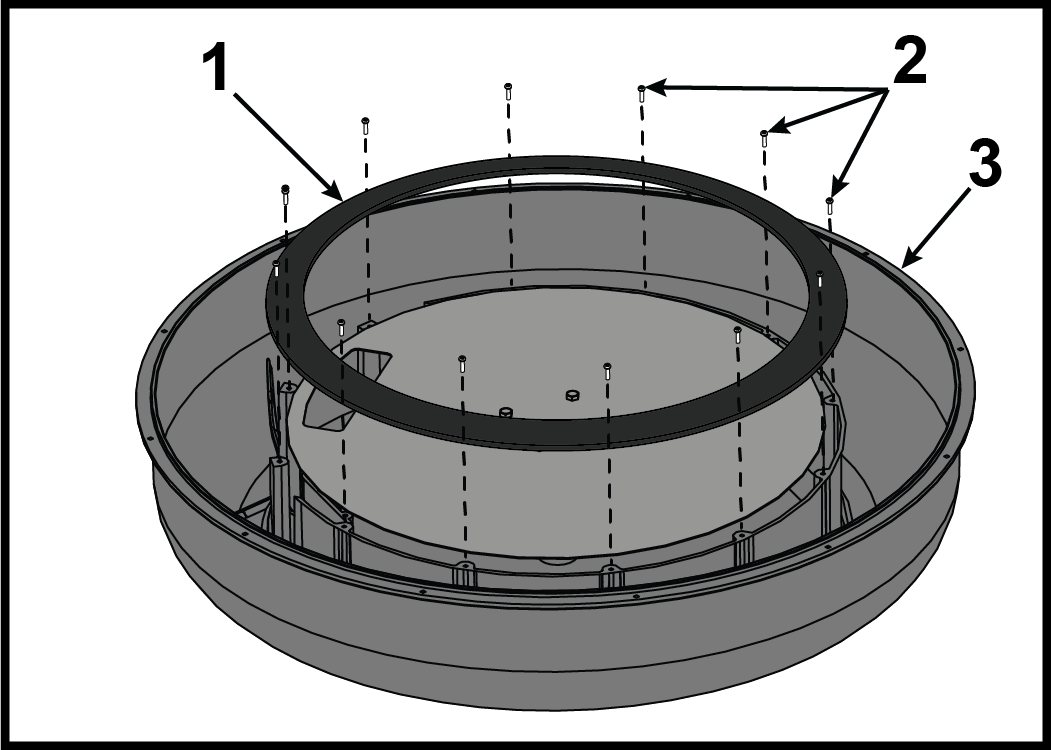

  5. Zainstaluj dwanaście śrub mocujących pierścień zbiornika za pomocą śrubokręta krzyżakowego, ale nie dokręcaj ich całkowicie.


    Element Opis Ilość
    1 Pierścień zbiornika 1
    2 Śruba 12
    3 Pokrywa zbiornika 1
  6. Całkowicie dokręć śruby. Moment dokręcania 10 kgf / cm.

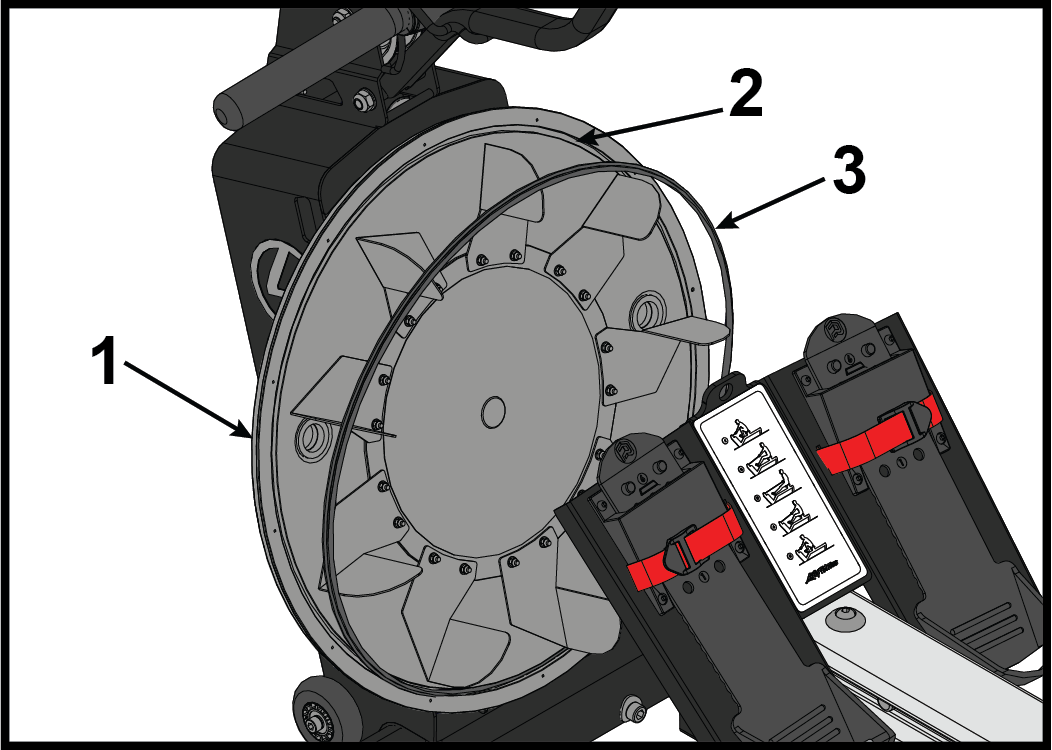

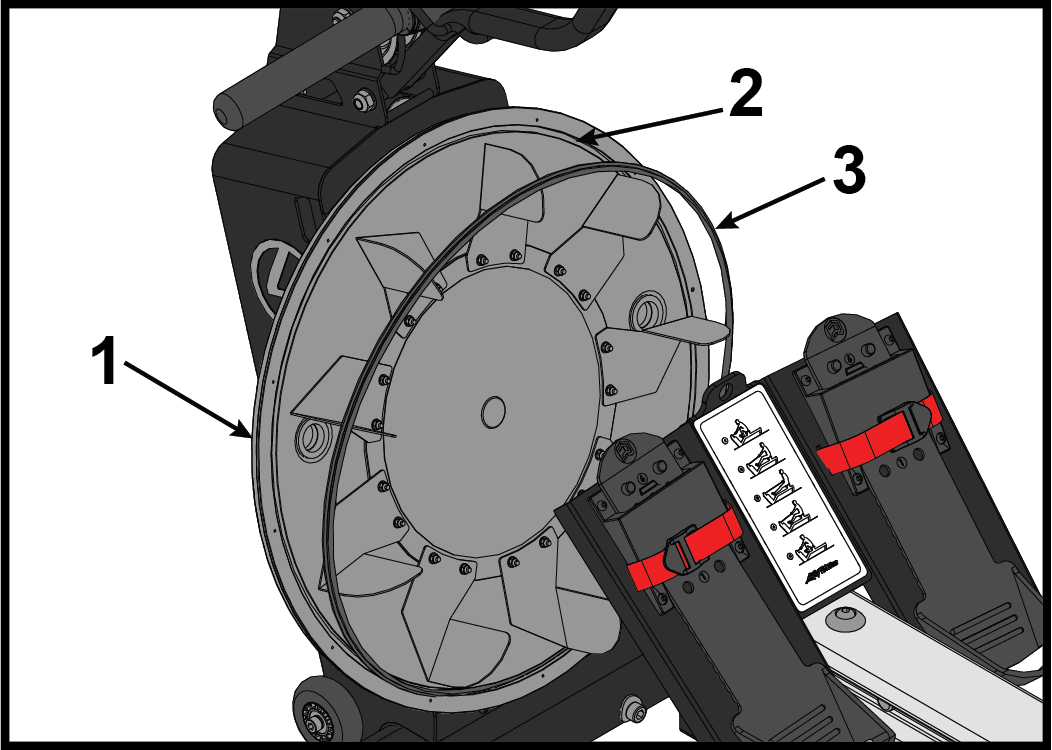

  7. Usuń i wyrzuć uszczelkę zbiornika.


    Element Opis Ilość
    1 Tył zbiornika 1
    2 Kanał uszczelki zbiornika 1
    3 Uszczelka zbiornika 1

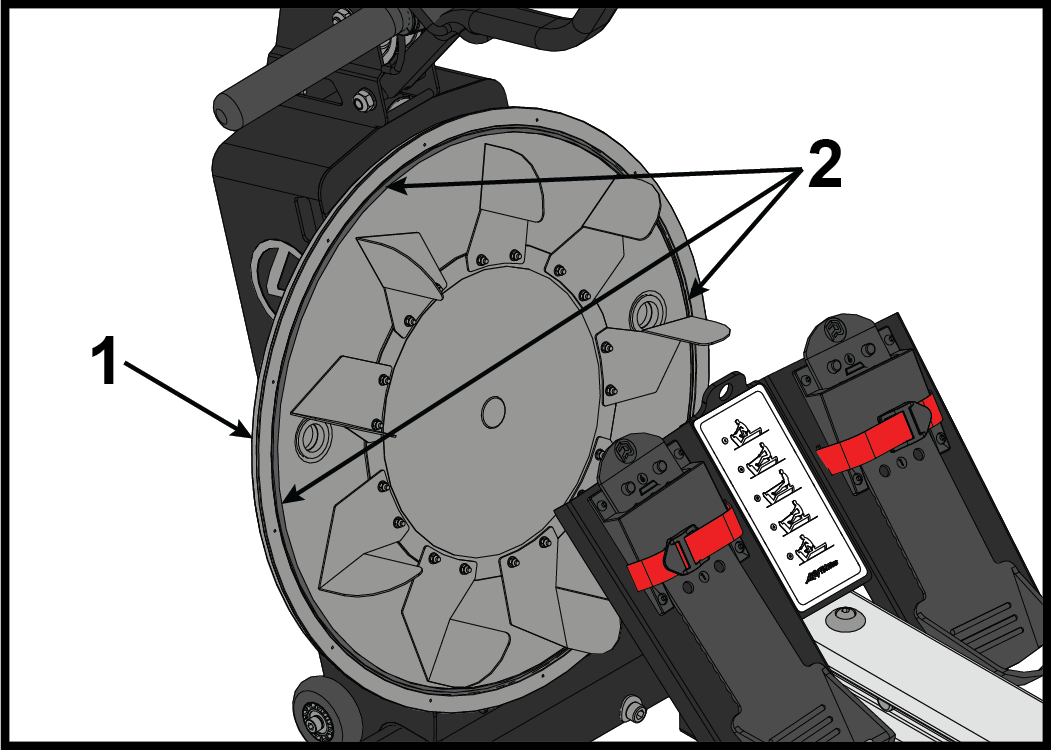

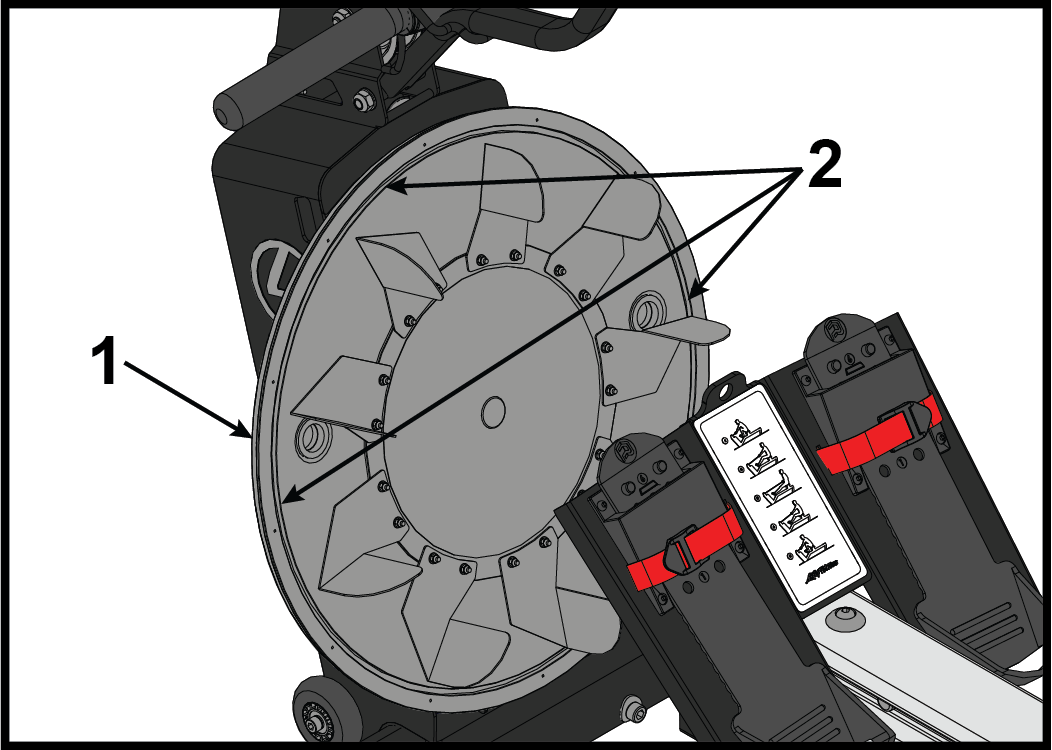

  8. Nałóż silikon na kanał uszczelki zbiornika za pomocą małego pędzelka.


    Element Opis Ilość
    1 Tył zbiornika 1
    2 Kanał uszczelki zbiornika 1

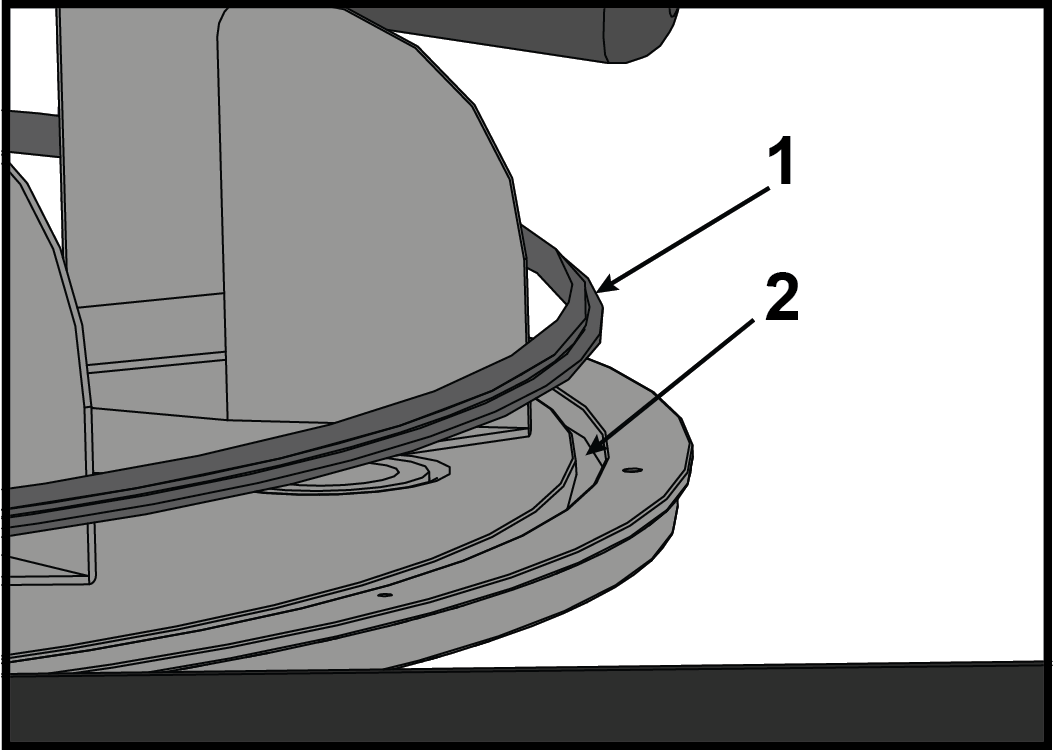

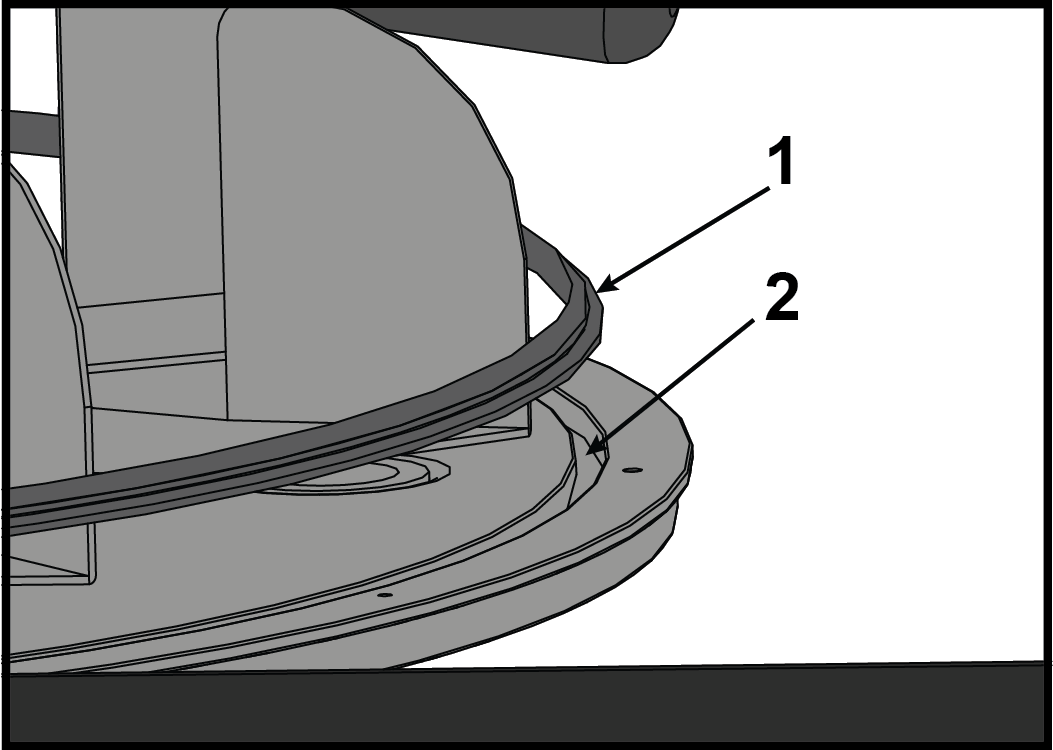

  9. Zainstaluj uszczelkę zbiornika w kanale uszczelki zbiornika płaską stroną do wnętrza zbiornika.


    Element Opis Ilość
    1 Uszczelka zbiornika 1
    2 Kanał uszczelki zbiornika 1
  10. Nałóż więcej silikonu na górną część uszczelki zbiornika za pomocą małego pędzelka.


    Element Opis Ilość
    1 Tył zbiornika 1
    2 Nałóż tutaj silikon 1

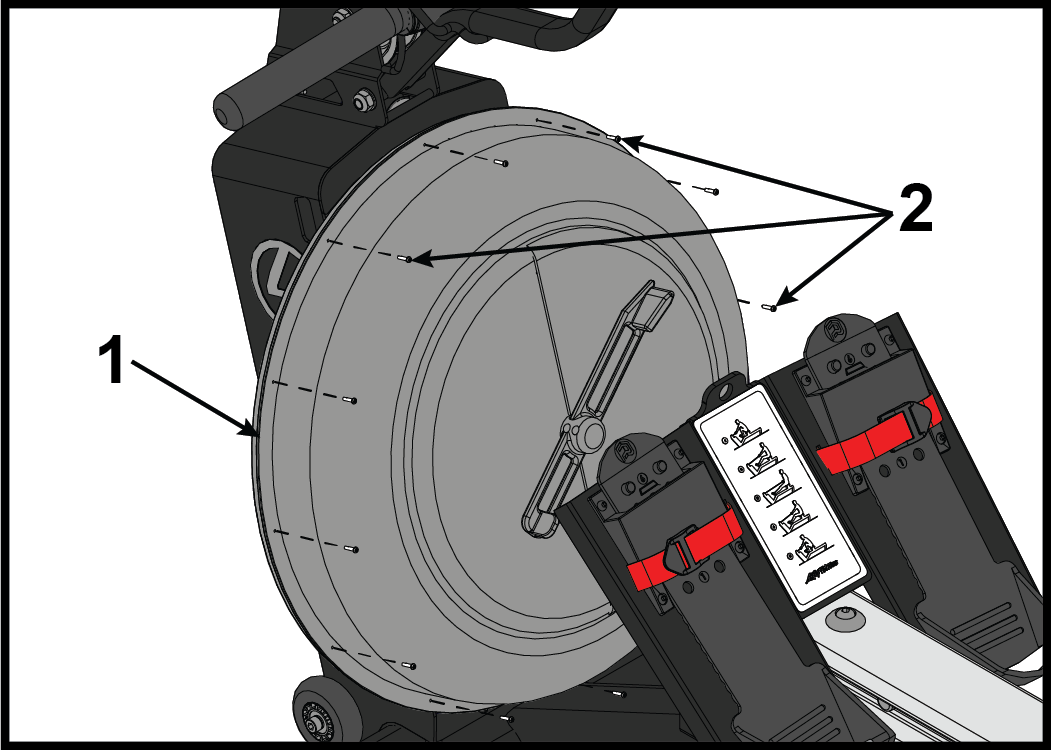

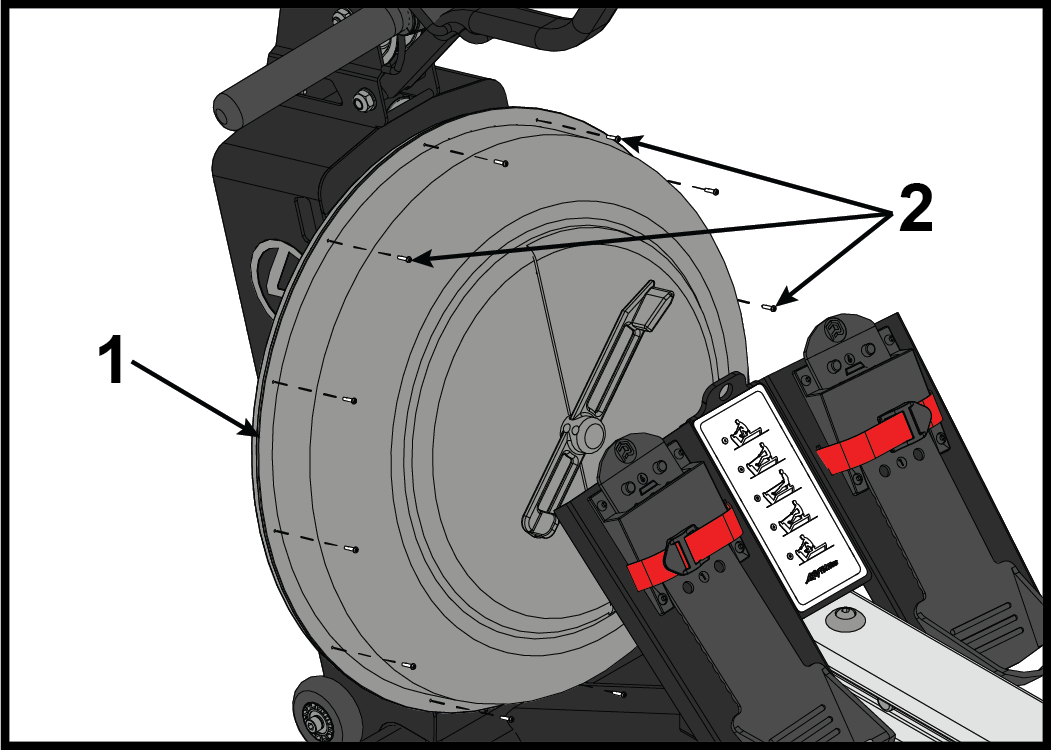

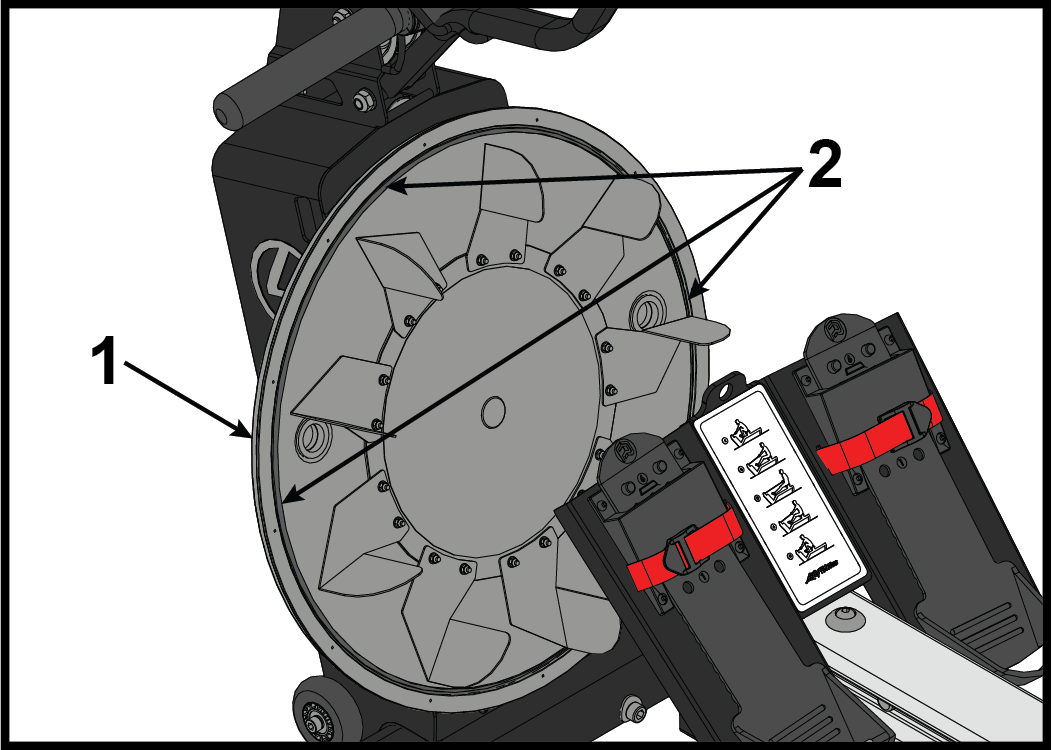

  11. Umieść jeden śrubę na górze pokrywy zbiornika wody i jeden na dole.
    Uwaga: Ustaw pokrywę zbiornika wody z logo i naklejkami wyrównanymi poziomo.


    Element Opis Ilość
    1 Zbiornik 1
    2 Śruby 12
  12. Wyrównaj obie śruby i zamontuj pokrywę zbiornika wody do podstawy.
  13. Częściowo dokręć śruby za pomocą śrubokręta krzyżakowego.
  14. Zamontuj dziesięć pozostałych śrub i częściowo dokręć śruby za pomocą śrubokręta krzyżakowego.
  15. Całkowicie dokręć wszystkie dwanaście śrub. Moment dokręcania: 8 kgf / cm.

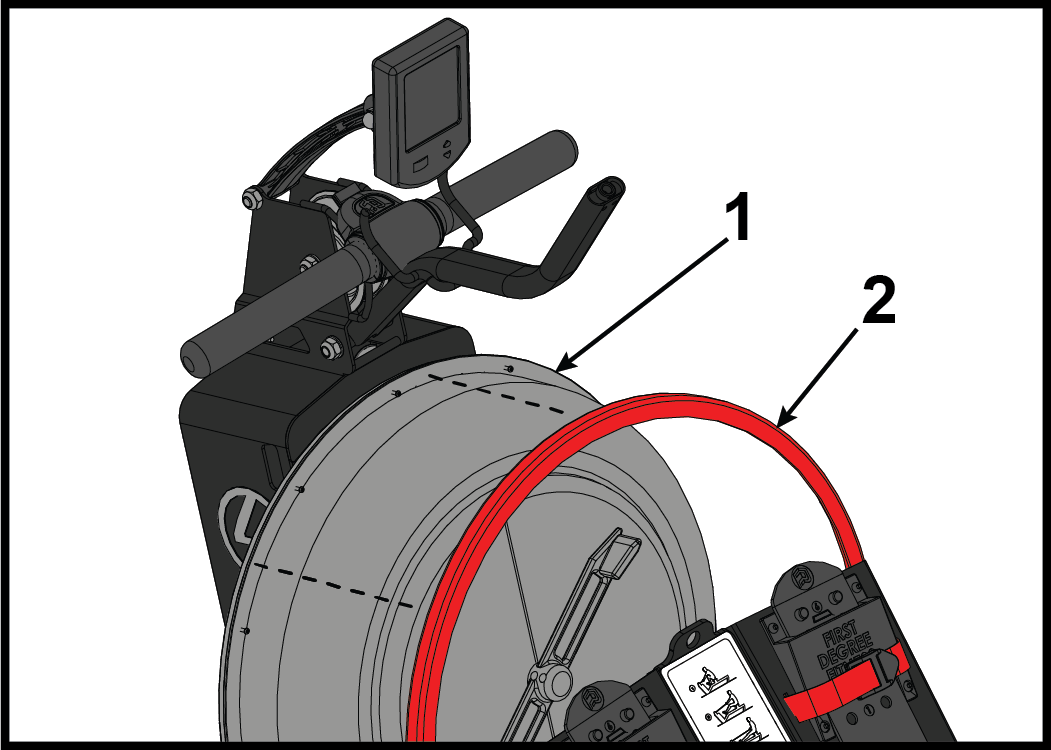

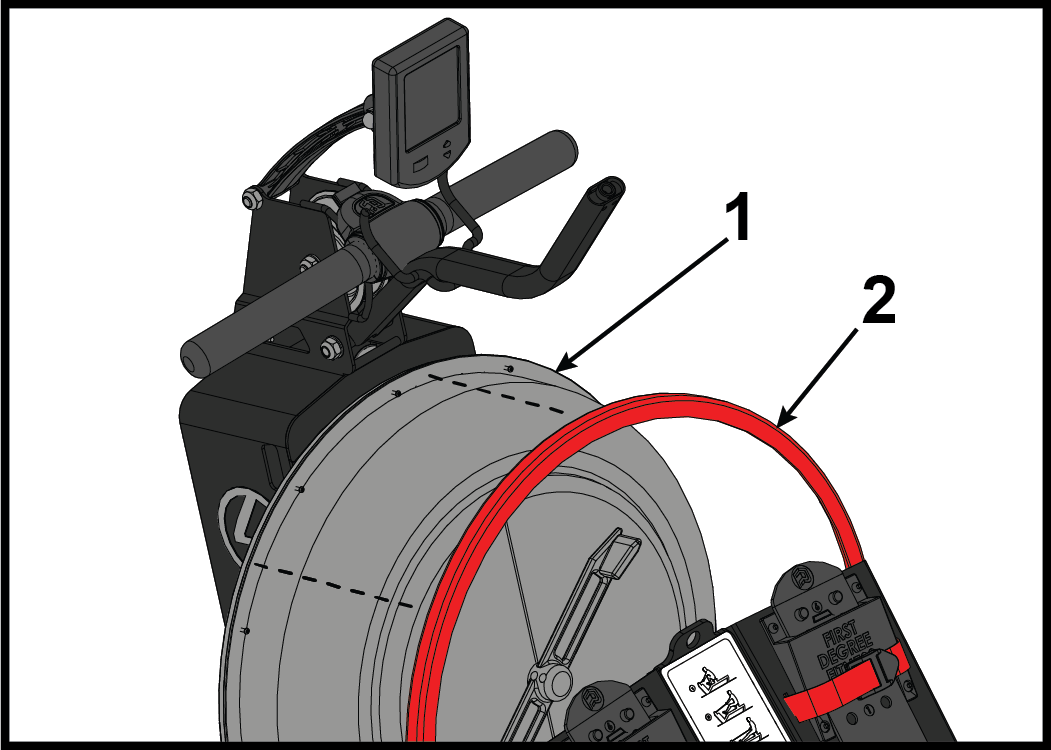

  16. Zainstaluj czerwoną zewnętrzną obręcz ręcznie.


    Element Opis Ilość
    1 Zbiornik 1
    2 Czerwona zewnętrzna obręcz 1

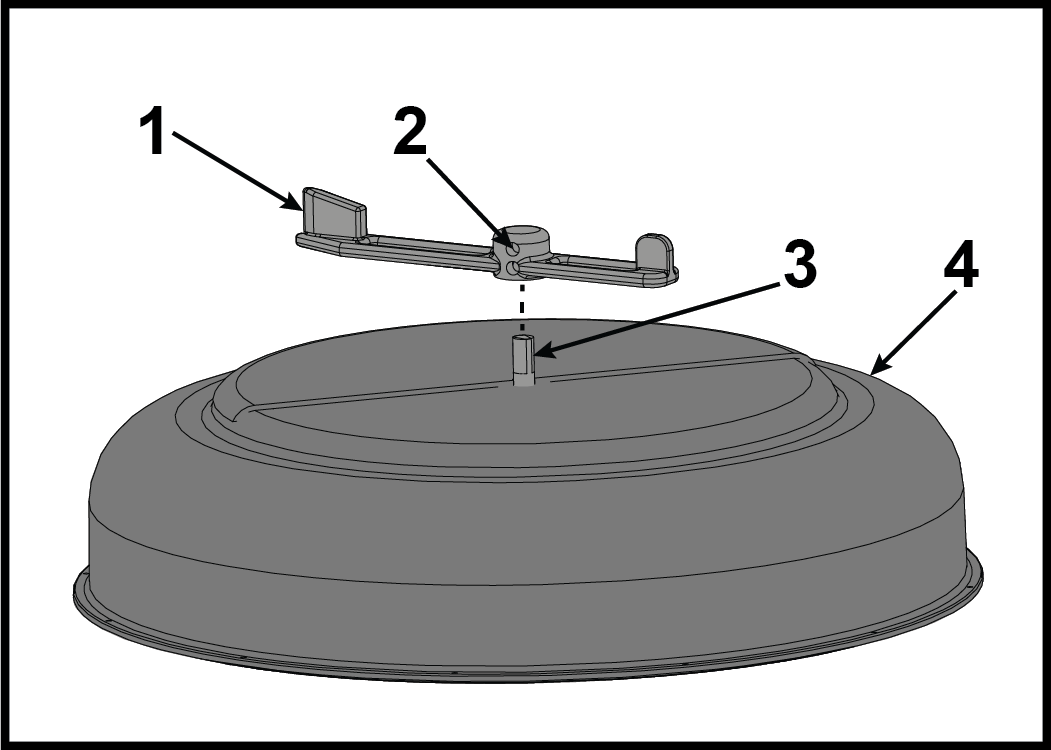

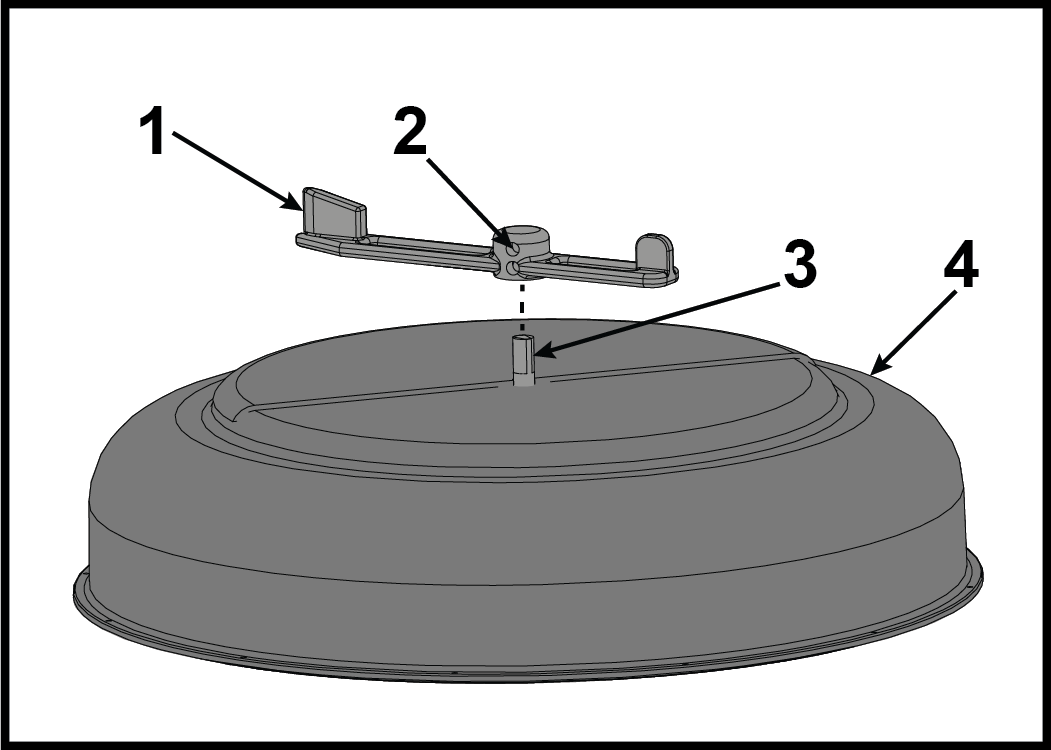

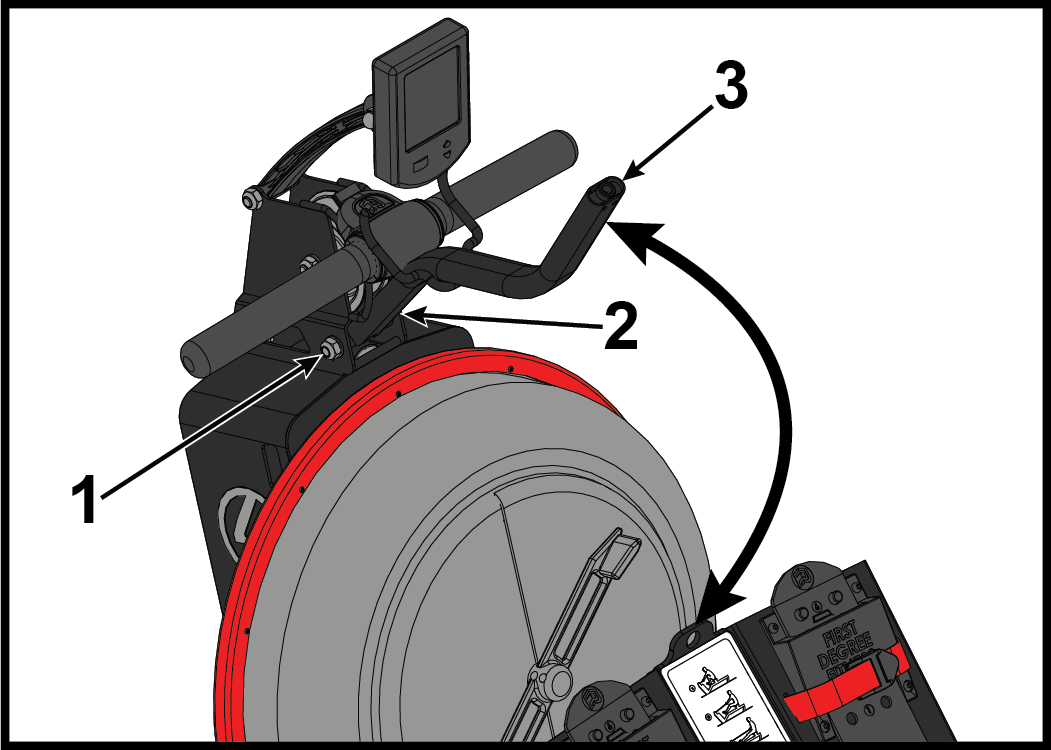

  17. Zainstaluj śruby ustalające na uchwycie regulacyjnym i dokręć za pomocą klucza imbusowego 4 mm. Przetestuj obrót uchwytu regulacyjnego pod kątem płynności działania.


    Element Opis Ilość
    1 Uchwyt regulacyjny 1
    2 Śruba ustalająca 2
    3 Wałek płyty tylnej 1
    4 Pokrywa zbiornika 1

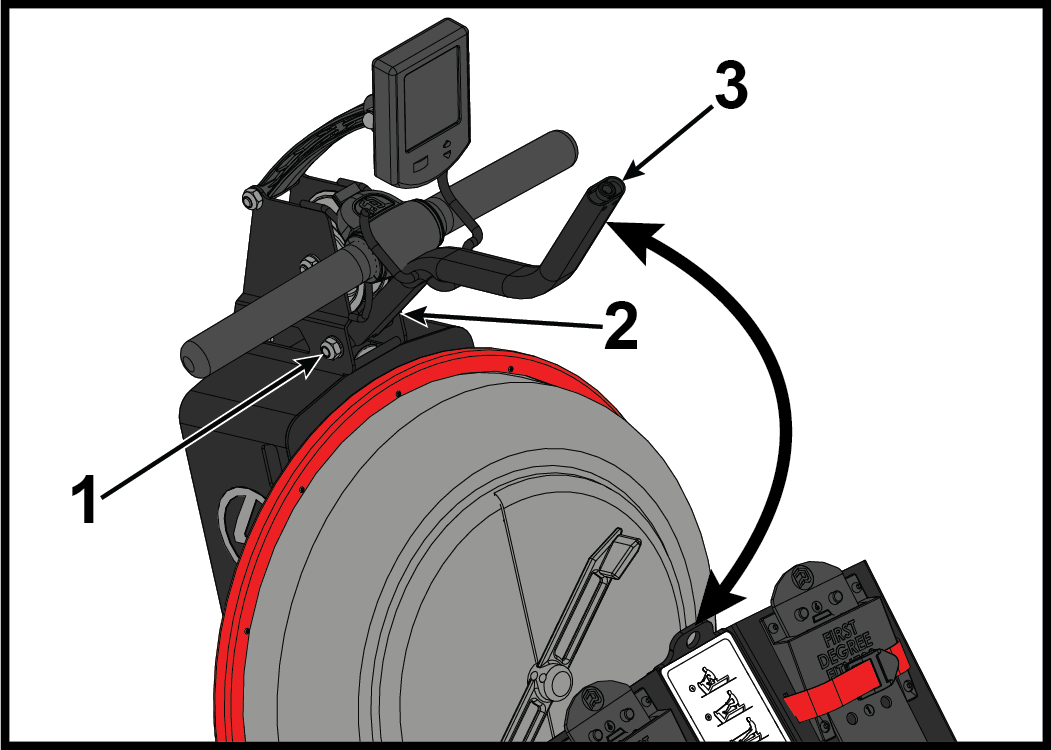

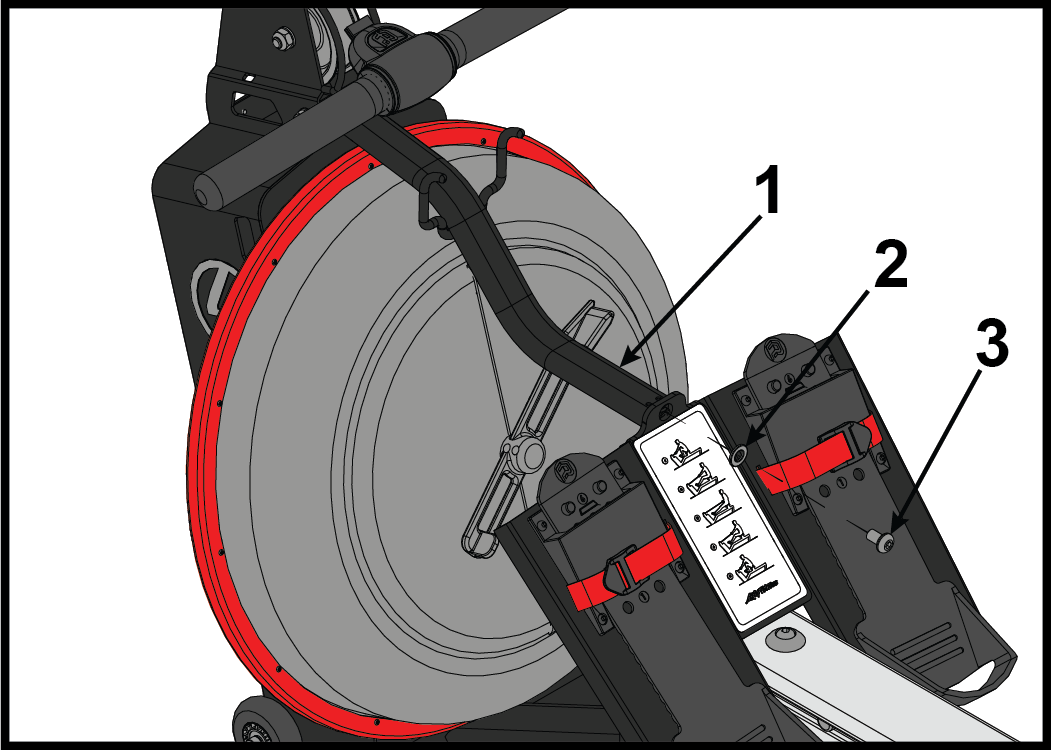

  18. Poluzuj śrubę i nakrętkę mocującą górną część pręta w kształcie litery S za pomocą klucza imbusowego 6 mm i klucza płaskiego 17 mm.


    Element Opis Ilość
    1 Nakrętka 1
    2 Śruba 1
    3 Pręt w kształcie litery S 1

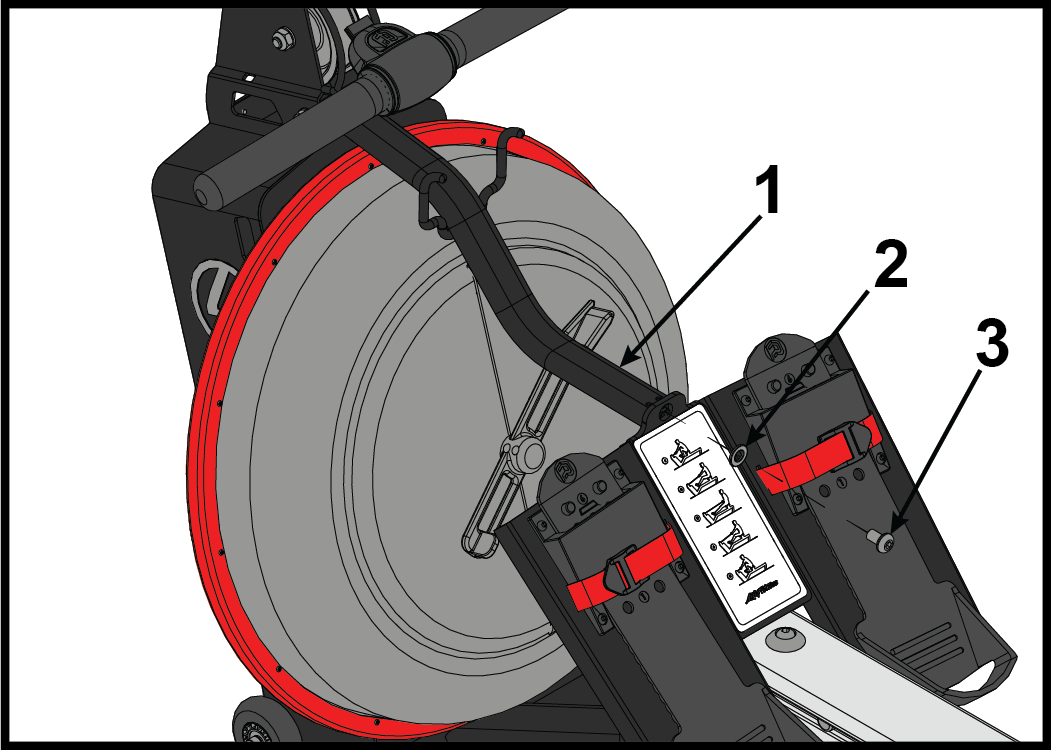

  19. Zainstaluj śrubę i podkładkę mocującą pręt w kształcie litery S do płyty podstawy za pomocą klucza imbusowego 6 mm. Dokręć do 180 kgf / cm.


    Element Opis Ilość
    1 Pręt w kształcie litery S 1
    2 Podkładka 1
    3 Śruba 1
  20. Dokładnie dokręć śrubę i nakrętkę zabezpieczającą górną część pręta w kształcie litery S, używając klucza imbusowego 6 mm i klucza płaskiego 17 mm. Moment dokręcania: 180 kgf / cm.
