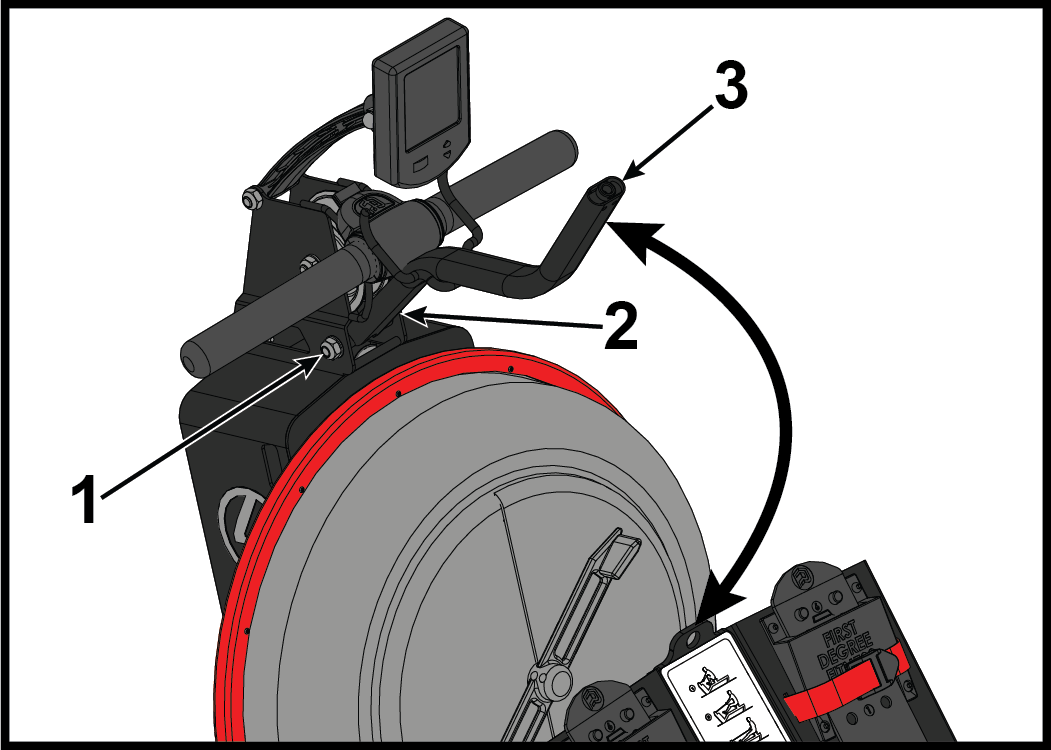

Mova a alça da barra em S para um ponto onde ela esteja descansando perto da polia superior.
Item Descrição Qtde 1 Alça 1 2 Alça em S 1 3 Polia superior 1 -

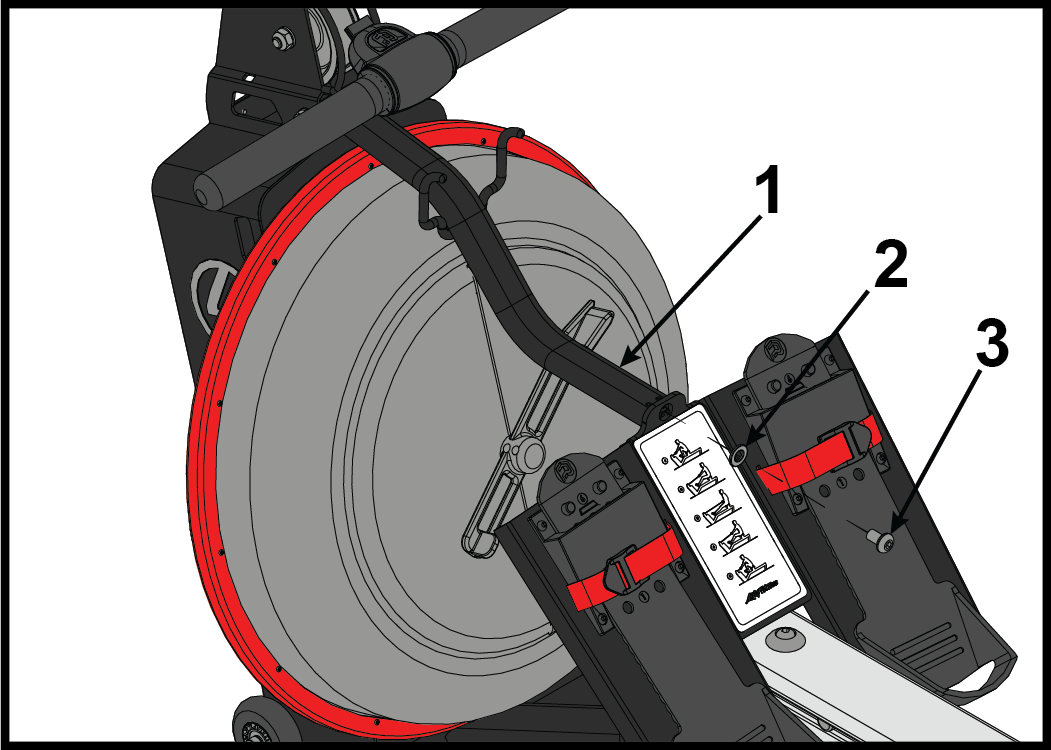

Remova o parafuso e a arruela que fixam a barra em S à placa de apoio usando uma chave Allen de 6 mm.
Item Descrição Qtde 1 Barra em S 1 2 Arruela 1 3 Parafuso 1 -

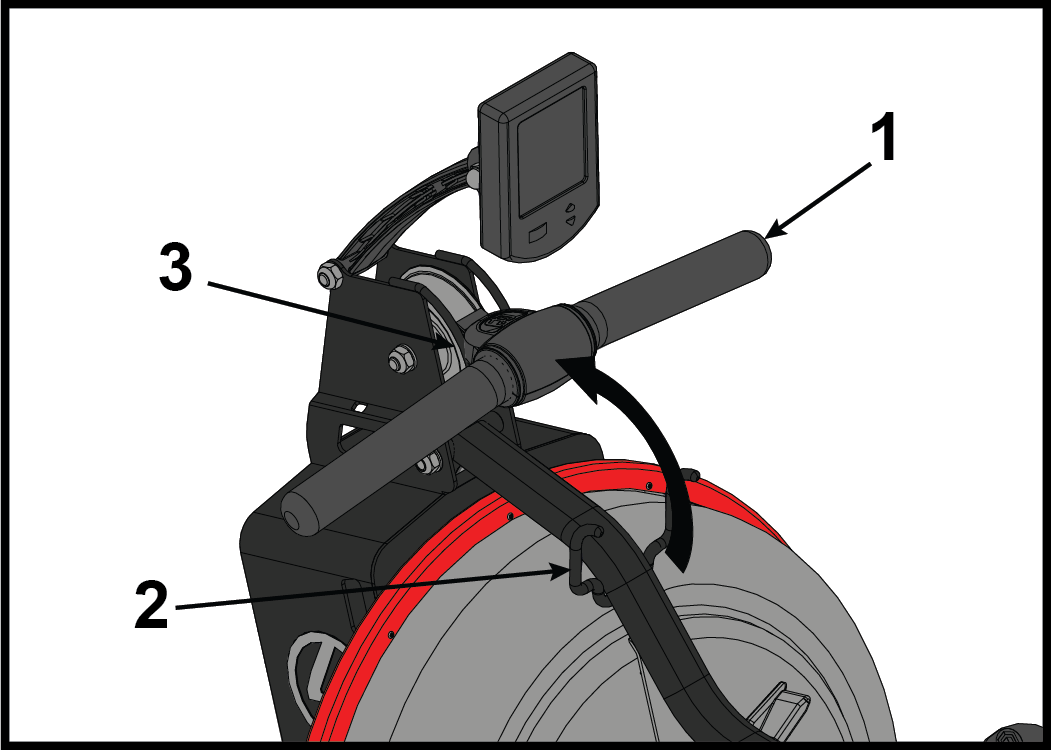

Afrouxe o parafuso e a porca que fixam a parte superior da barra em S usando uma chave Allen de 6 mm e uma chave de boca de 17 mm.
Item Descrição Qtd 1 Porca 1 2 Parafuso 1 3 Barra em S 1 -

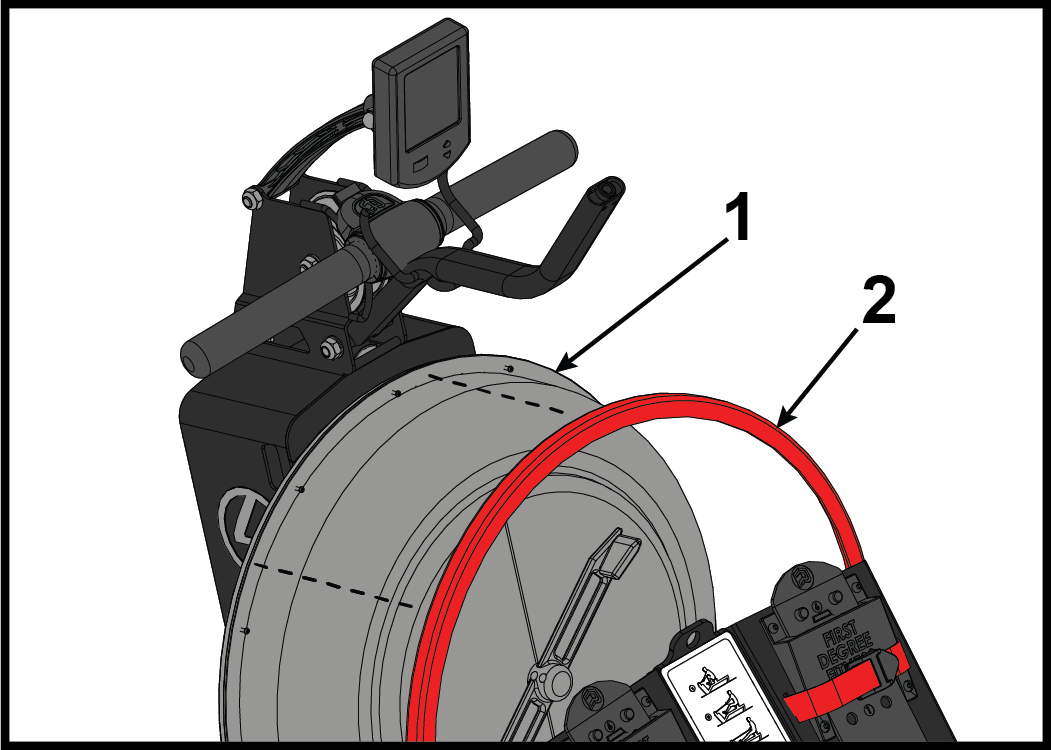

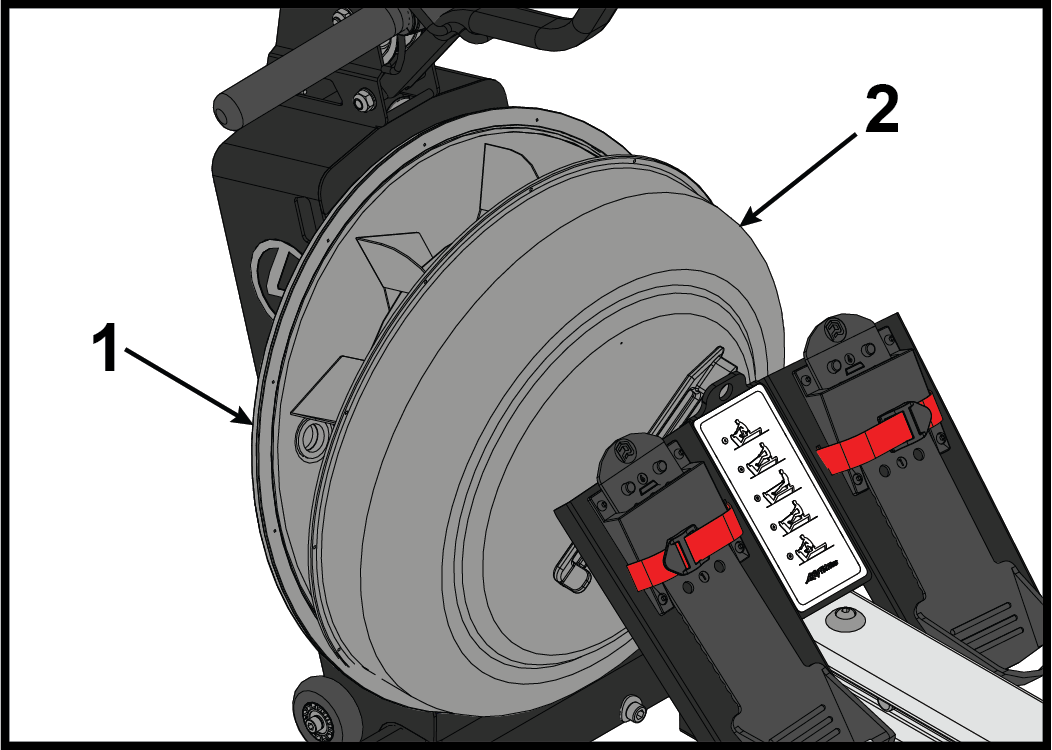

Remova o anel de cobertura externo vermelho do tanque com a mão.
Item Descrição Qtd 1 Tanque 1 2 Anel de cobertura externo vermelho 1 -

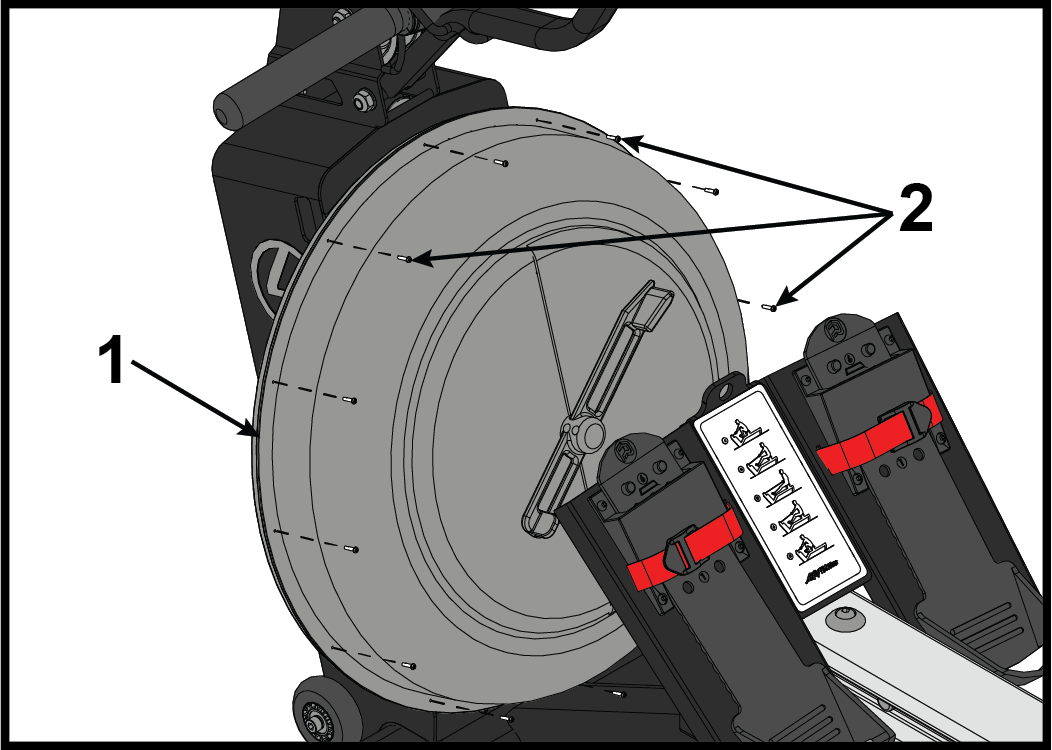

Remova doze parafusos do tanque de água usando uma chave de fenda Phillips.
Item Descrição Qtde 1 Tanque 1 2 Parafusos 12 -
Remova a tampa do tanque levantando-a da parte traseira do tanque usando uma chave de fenda de cabeça chata. Coloque sobre um pano para evitar arranhões.
Aviso: Levante a tampa do tanque com cuidado, não danifique com a chave de fenda de cabeça chata.
Item Descrição Qtde 1 Parte traseira do tanque 1 2 Tampa do tanque 1 -

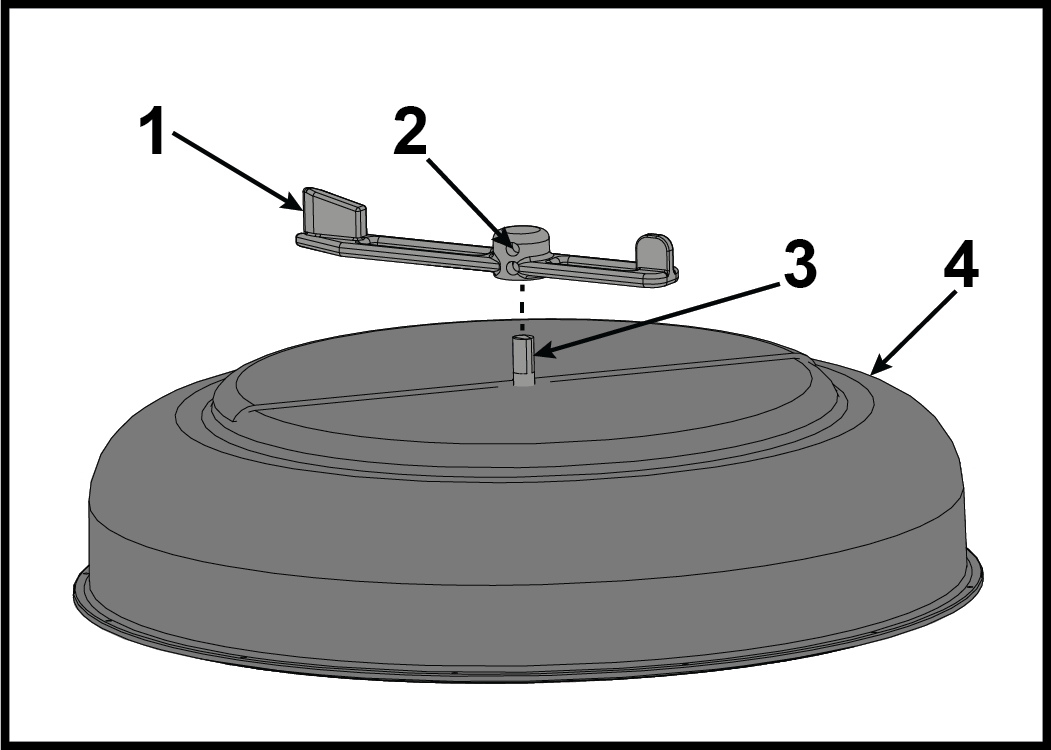

Afrouxe os parafusos de fixação na alça de ajuste usando uma chave Allen de 4 mm e remova a alça de ajuste do eixo da placa de suporte.
Item Descrição Qtd 1 Alça de ajuste 1 2 Parafuso de fixação 2 3 Eixo da placa de suporte 1 4 Tampa do tanque 1 -

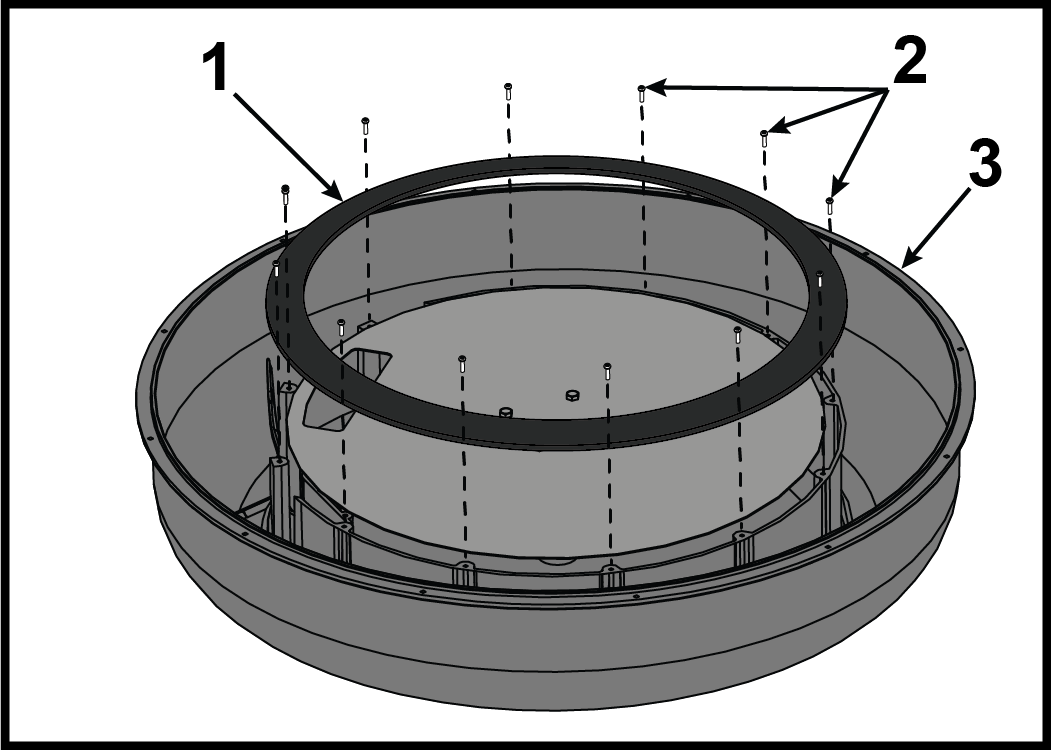

Remova doze parafusos que fixam o anel do tanque à tampa do tanque usando uma chave de fenda Phillips.
Item Descrição Qtde 1 Anel do tanque 1 2 Parafuso 12 3 Tampa do tanque 1 -
Coloque a tampa do tanque de água de lado e remova a placa de apoio batendo no eixo com
um martelo de borracha.

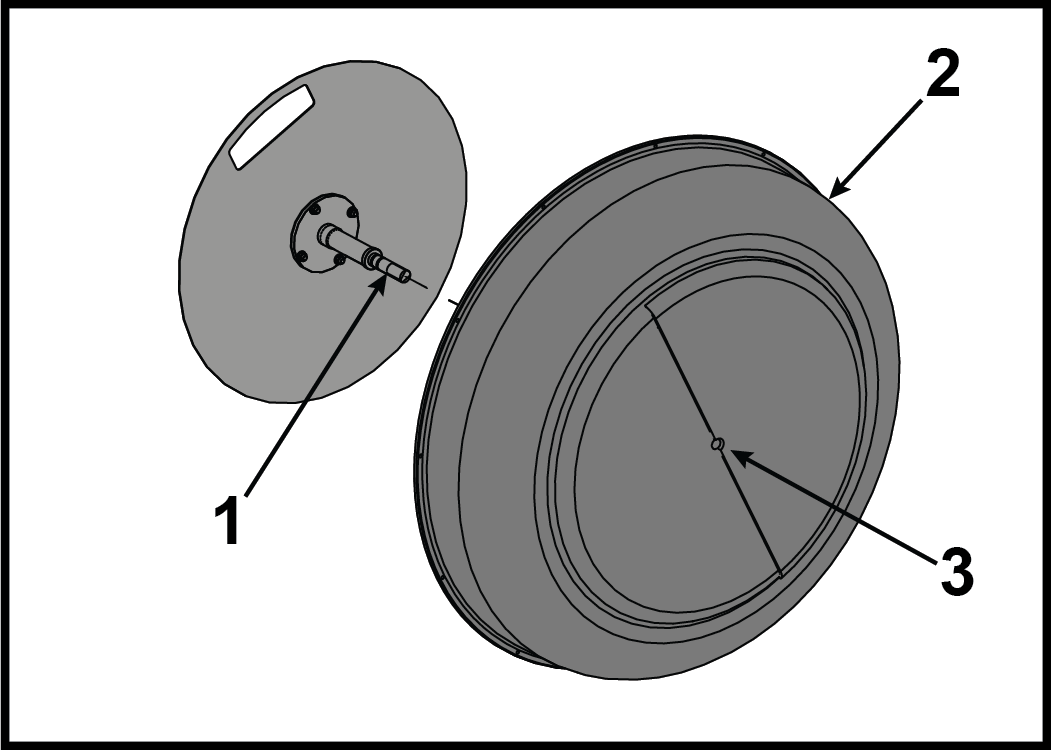

Item Descrição Qtde 1 Eixo da placa de apoio 1 2 Tampa do tanque 1 3 Bata aqui com martelo de borracha 1 -

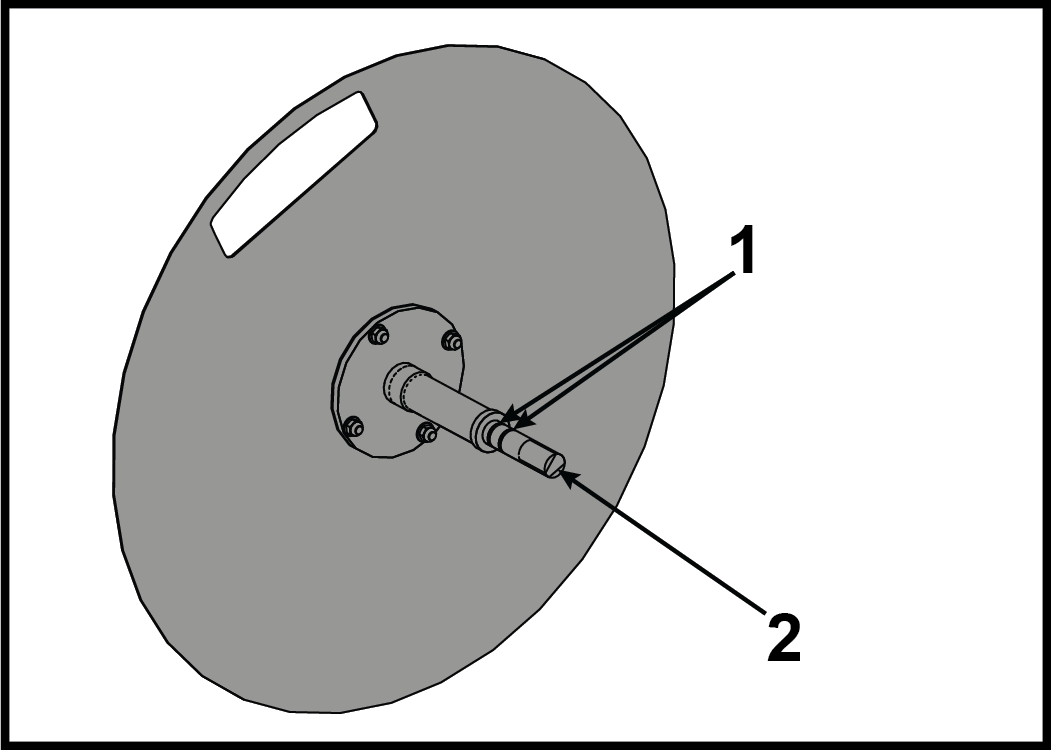

Remova e descarte ambos os anéis de vedação no eixo da placa de apoio.
Item Descrição Qtde 1 Anel de vedação 2 2 Eixo da placa de apoio 1
