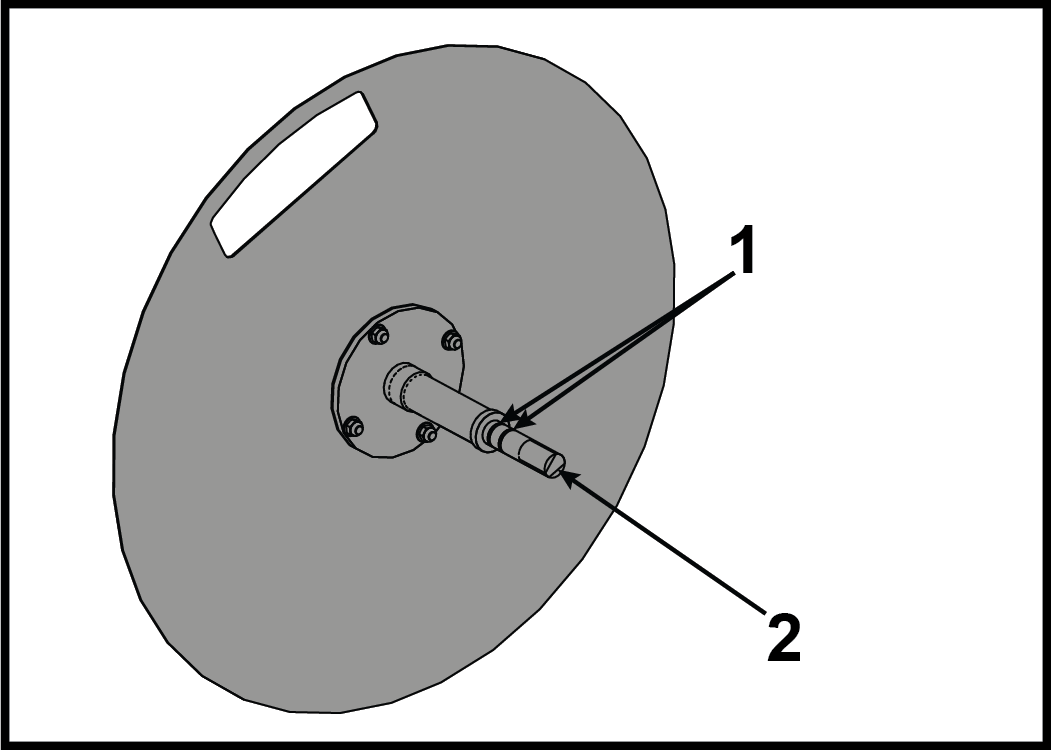

Limpe o eixo da placa de apoio com um pano limpo.
Item Descrição Qtde 1 O-ring 2 2 Eixo da placa de apoio 1 -

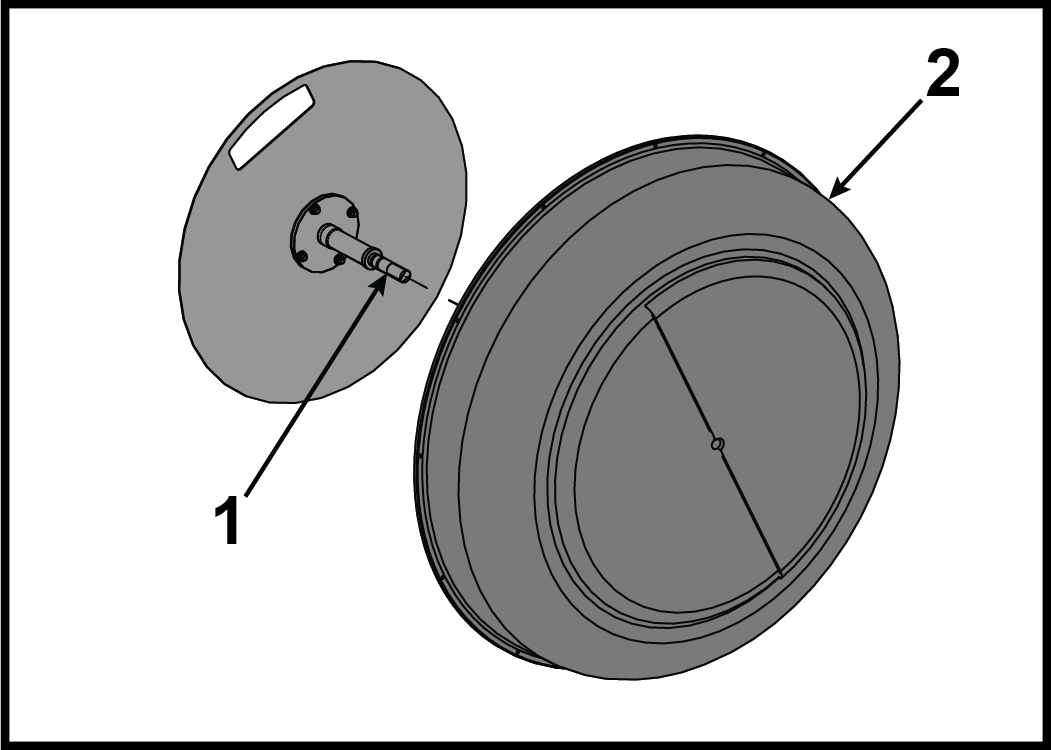

Instale o eixo da placa de apoio na tampa do tanque.
Item Descrição Qtde 1 Eixo da placa de apoio 1 2 Tampa do tanque 1 -

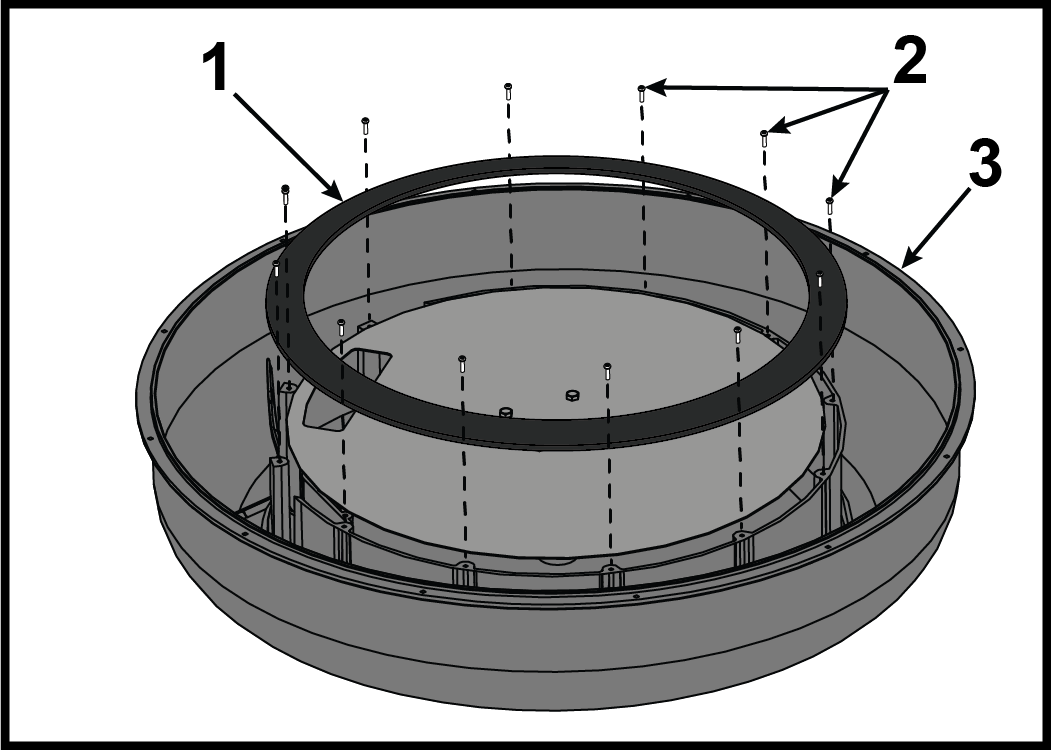

Instale doze parafusos fixando o anel do tanque usando uma chave de fenda Phillips, mas não aperte totalmente.
Item Descrição Qtde 1 Anel do tanque 1 2 Parafuso 12 3 Tampa do tanque 1 -

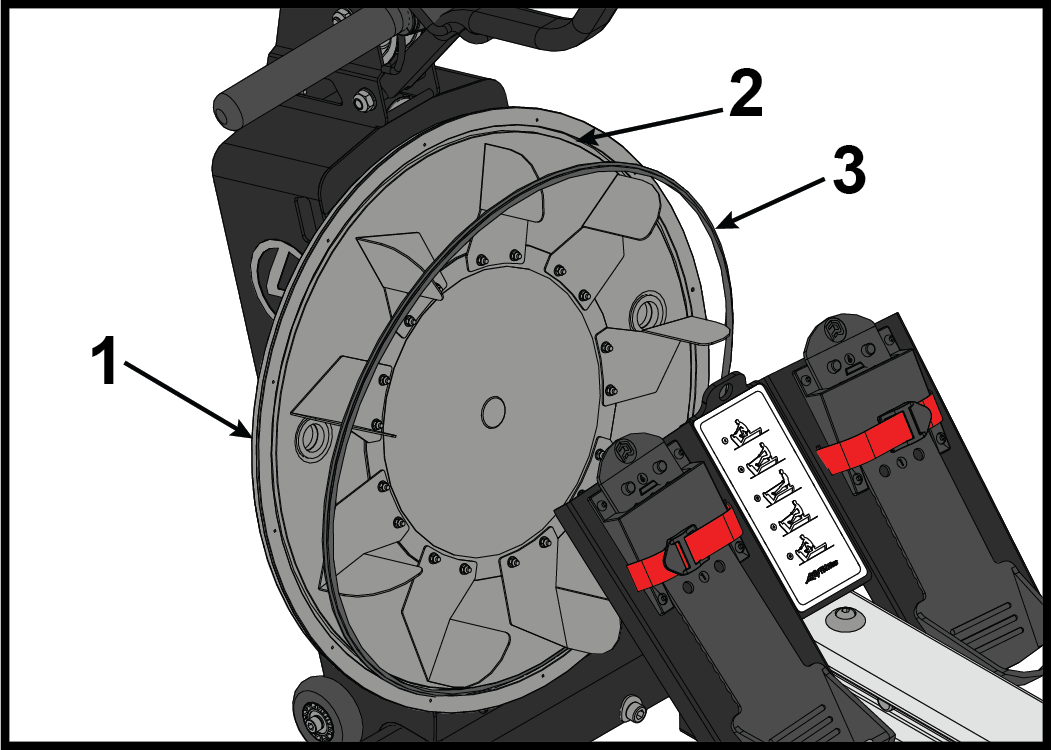

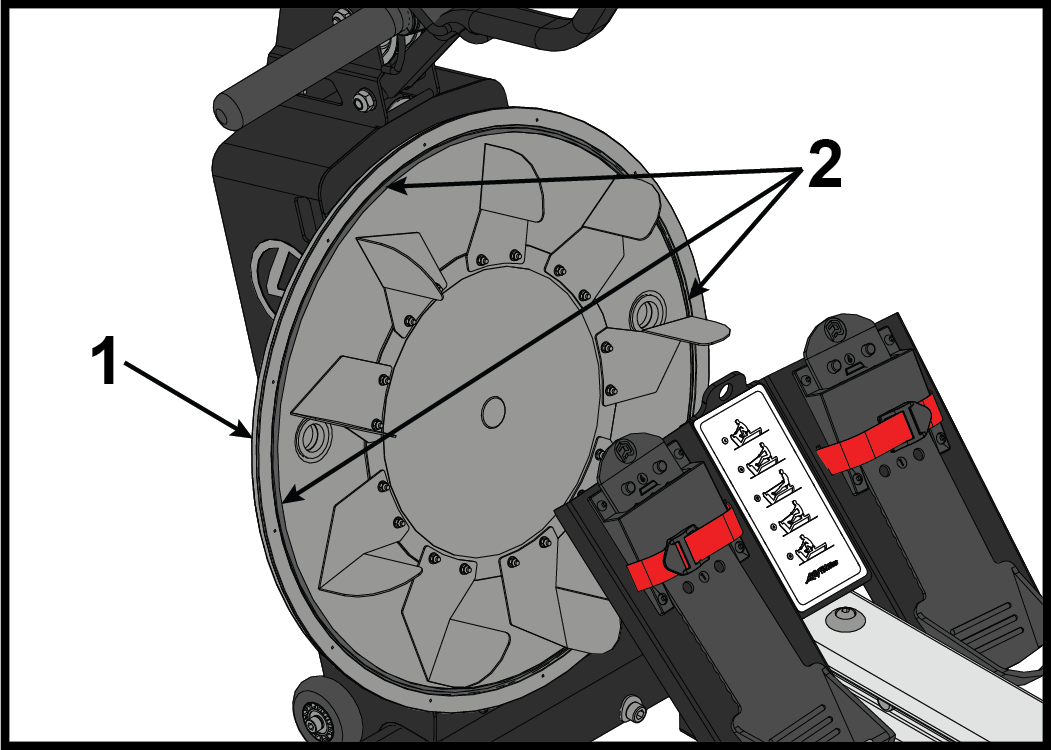

Remova e descarte a vedação do tanque.
Item Descrição Qtde 1 Parte traseira do tanque 1 2 Canal de vedação do tanque 1 3 Vedação do tanque 1 -

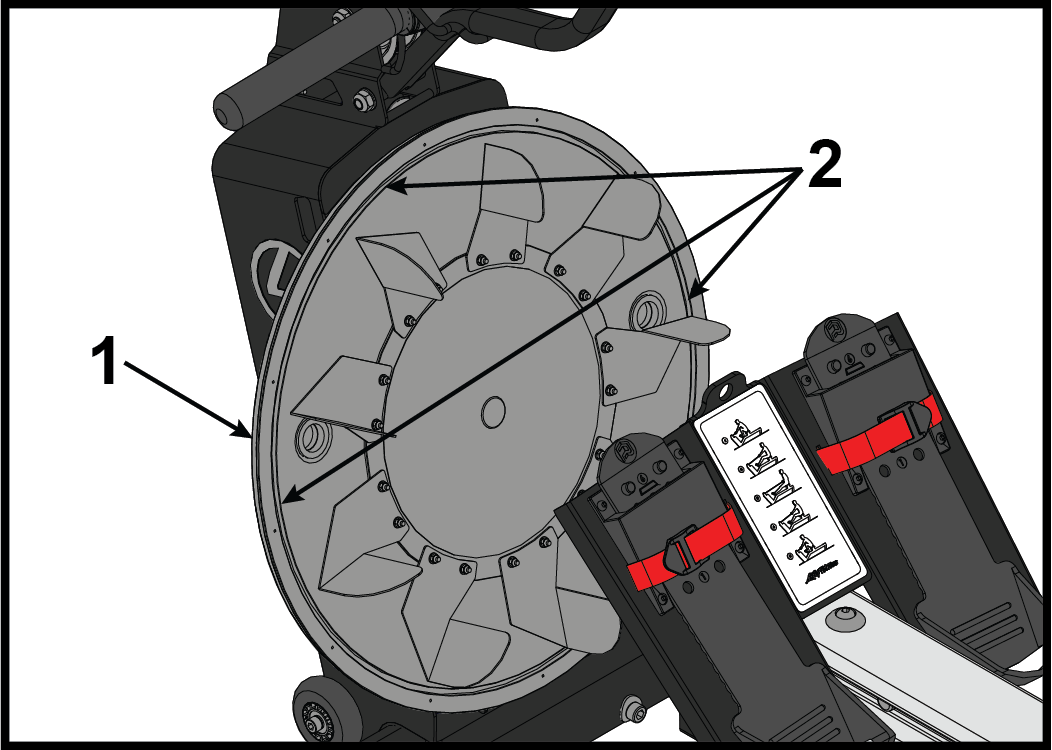

Aplique silicone no canal de vedação do tanque usando um pincel pequeno.
Item Descrição Qtde 1 Parte traseira do tanque 1 2 Canal de vedação do tanque 1 -

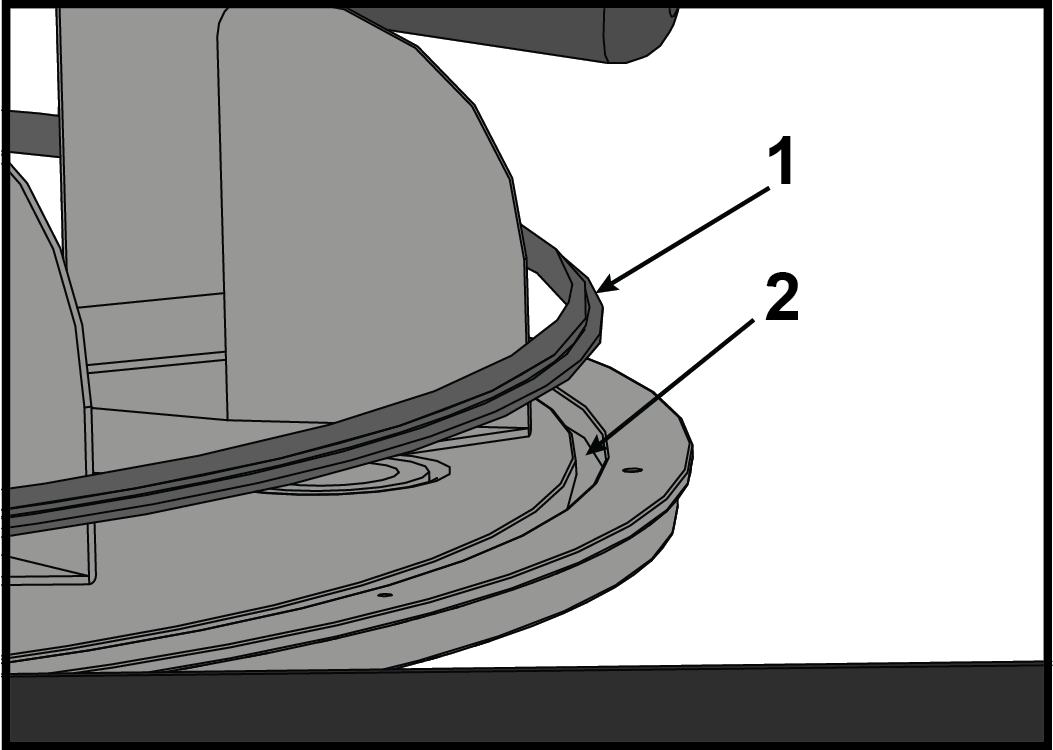

Instale a vedação do tanque no canal de vedação com o lado plano voltado para o interior do tanque.
Item Descrição Qtde 1 Vedação do tanque 1 2 Canal de vedação do tanque 1 -
Aplique mais silicone na parte superior da vedação do tanque usando um pincel pequeno.
Item Descrição Qtde 1 Parte traseira do tanque 1 2 Aplique silicone aqui 1 -

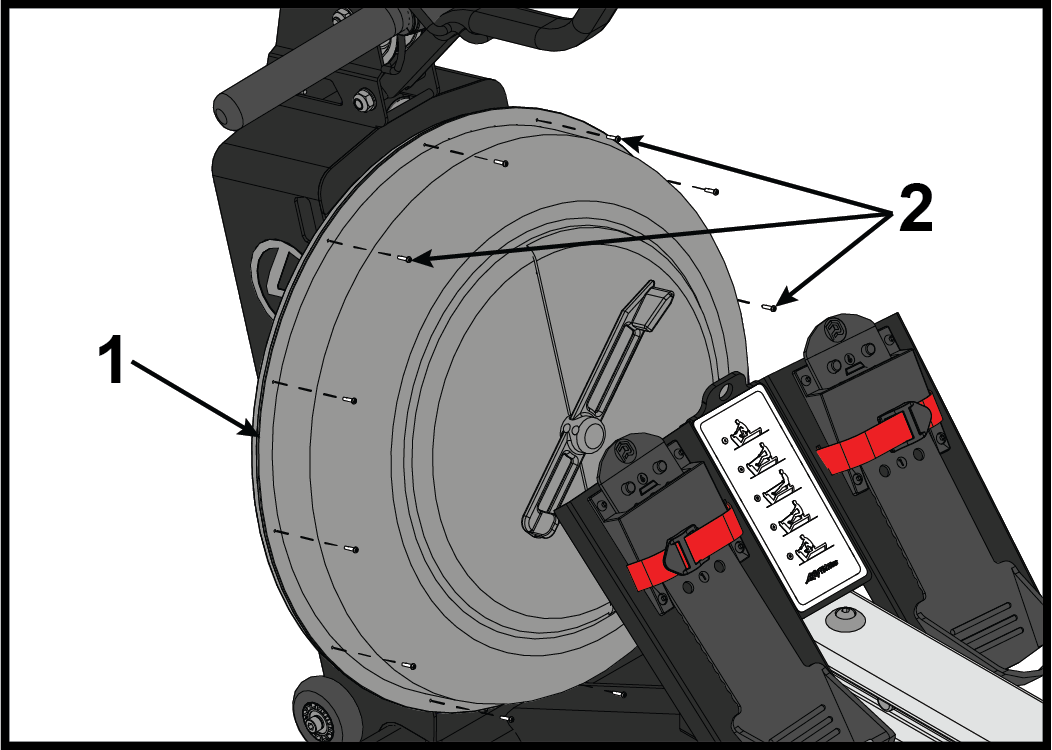

Coloque um parafuso na parte superior da tampa do tanque de água e outro na parte inferior.
Nota: Alinhe a tampa do tanque de água com os logotipos e decalques alinhados horizontalmente.
Item Descrição Qtde 1 Tanque 1 2 Parafusos 12 -

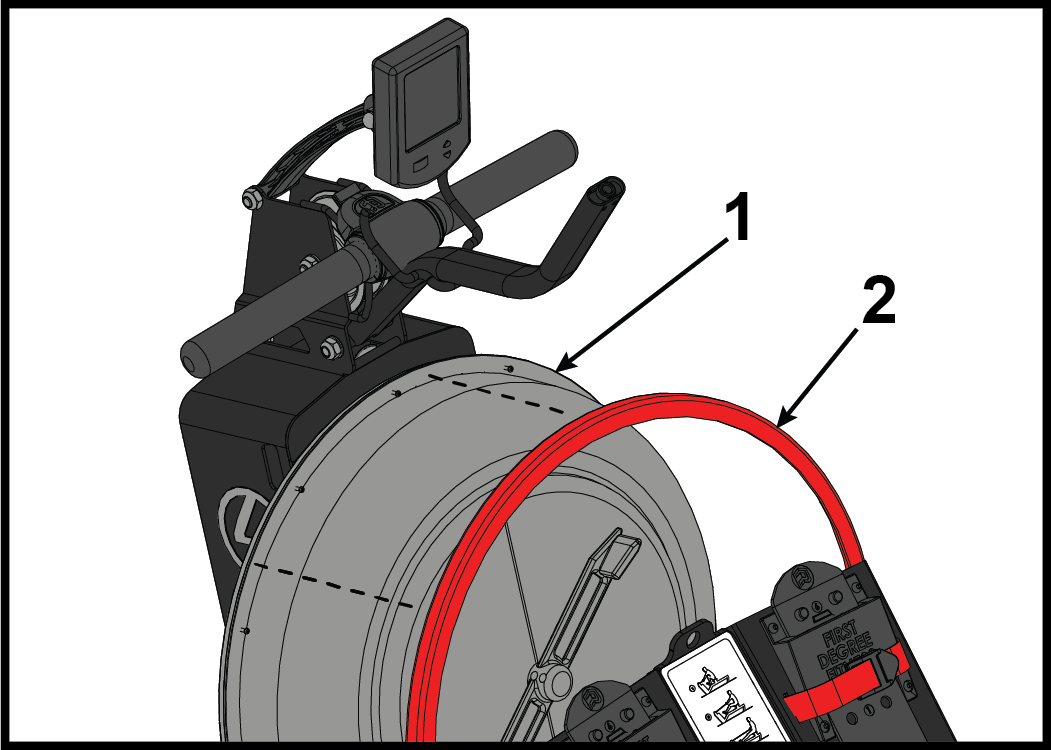

Instale o anel de cobertura externo vermelho manualmente.
Item Descrição Qtde 1 Tanque 1 2 Anel de cobertura externo vermelho 1 -

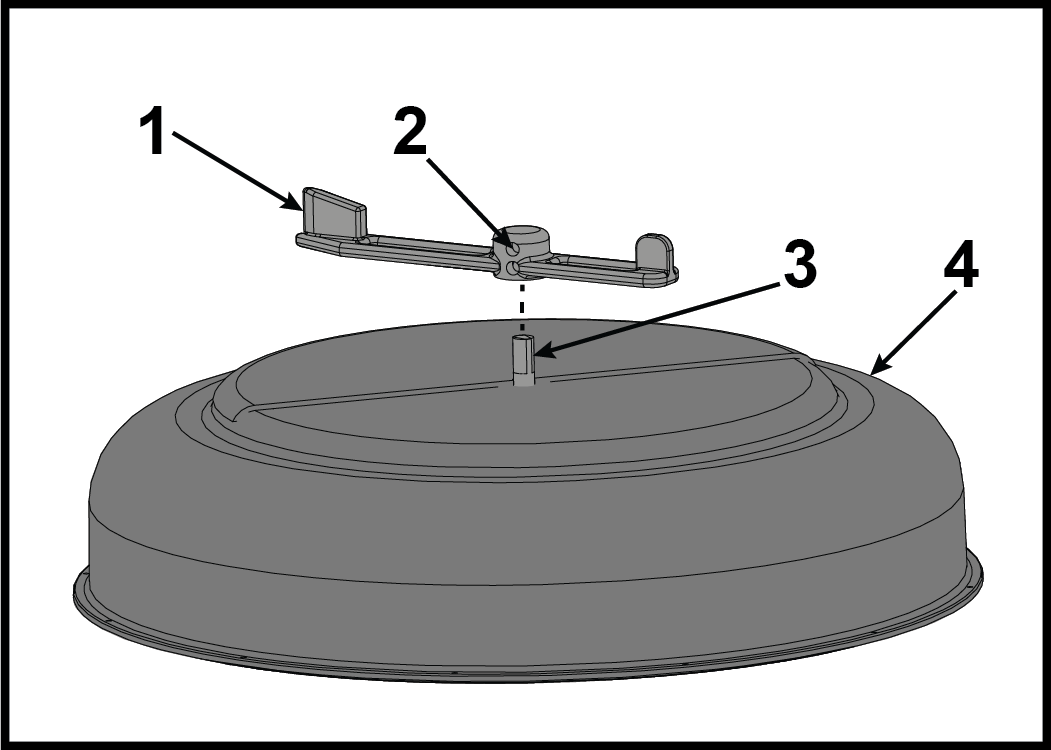

Instale os parafusos de fixação na alça de ajuste e aperte usando uma chave Allen de 4 mm. Teste
a rotação da alça de ajuste para operação suave.
Item Descrição Qtde 1 Alça de ajuste 1 2 Parafuso de fixação 2 3 Eixo da placa de apoio 1 4 Tampa do tanque 1 -

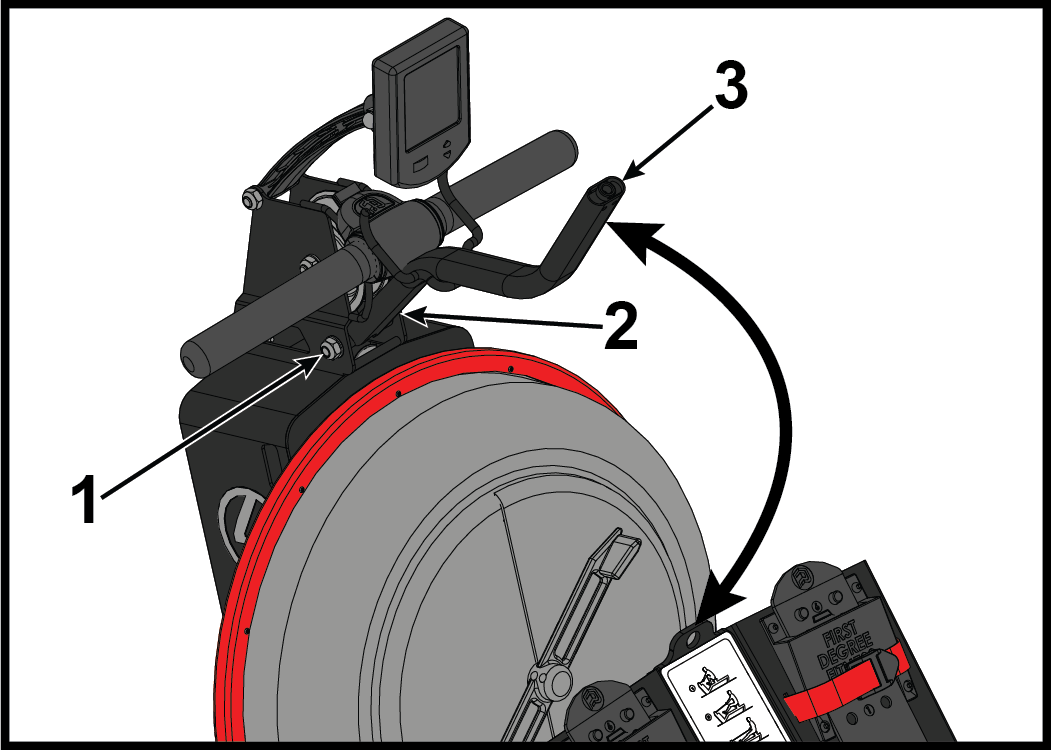

Afrouxe o parafuso e a porca que fixam a parte superior da barra em S usando uma chave Allen de 6 mm e uma chave de boca de 17 mm.
Item Descrição Qtde 1 Porca 1 2 Parafuso 1 3 Barra em S 1 -

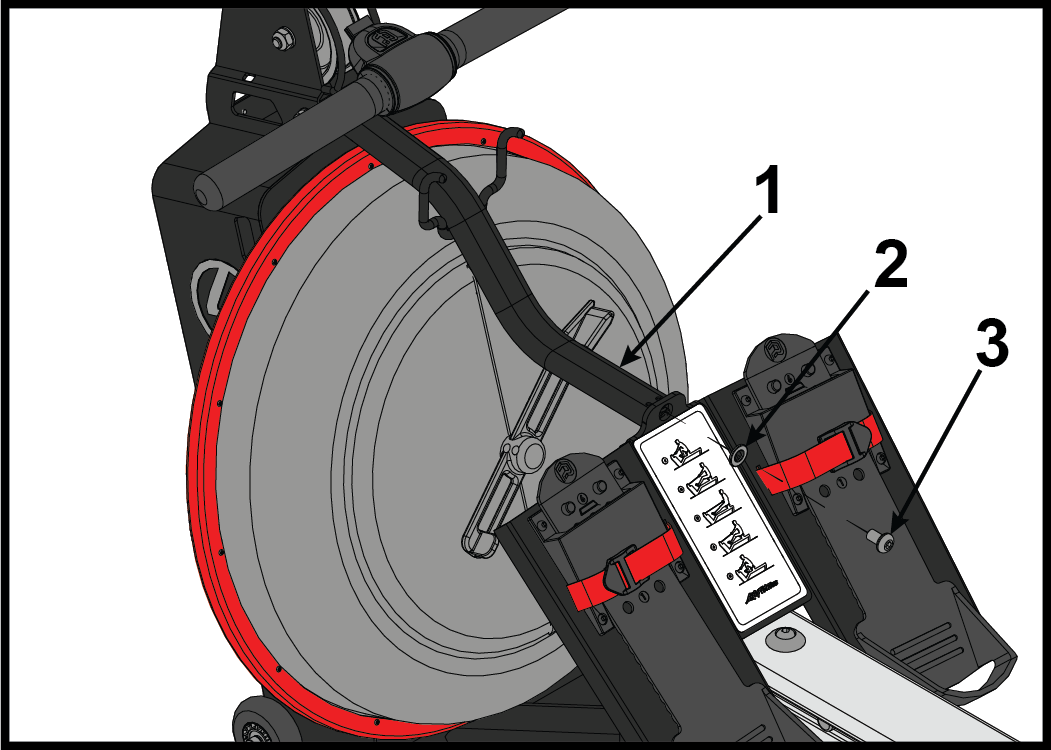

Instale o parafuso e a arruela que fixam a barra em S à placa de apoio usando uma chave Allen de 6 mm. Torque para 180 kgf / cm.
Item Descrição Qtde 1 Barra em S 1 2 Arruela 1 3 Parafuso 1
