Содержание

• Сборка держателя устройства
• Установка держателя устройства
• Разборка Axiom
• Установка основного блока, отражающей карты
• Установка шайбы
• Сборка Axiom



Комплект компонентов

Компоненты комплекта держателя устройства Insignia и Axiom компоненты



Элемент	Описание	Кол-во
1	Шайба (см. статью об установке шайбы)	1
2	Полка держателя устройства	1
3	Левая скоба	1
4	Правая скоба	1
5	Отражающая лента (см. статью об установке основного блока и отражающей карты)	1
6	Салфетки с алкоголем (упаковка из 3 шт.)	1
7	Крышка счетчика повторений	1
8	Основной блок (см. статью об установке основного блока и отражающей карты)	1
9	Батарея AA	4
10	Уплотнительное кольцо	2
11	Винт 8 X 3/4 PHL PAN	4
12	Саморез 8-18 X 3/4	2
13	Серийная этикетка	1



Сборка держателя устройства

Расположение держателя устройства Axiom







Модель Axiom	Описание	Положение держателя устройства: Синий
OP-AB	Абдоминальный	Слева
OP-ABBA	Абдоминальный/Разгибание спины	Слева
OP-BC	Сгибание бицепса	Снаружи слева (см. иллюстрацию)
OP-BT	Сгибание бицепса/Разгибание трицепса	Снаружи слева (см. иллюстрацию)
OP-CP	Жим лежа	Слева
OP-FLY	Разводка	Снаружи слева (см. иллюстрацию)
OP-HAA	Отведение-приведение бедра	Слева
OP-LC	Сгибание ног	Слева
OP-LCE	Сгибание/разгибание ног	Слева
OP-LE	Разгибание ног	Слева
OP-LP	Жим ногами	Слева
OP-LR	Тяга вниз/Гребля	Снаружи слева (см. иллюстрацию)
OP-MP	Мульти-жим	Слева
OP-PD	Тяга вниз	Справа
OP-RW	Гребля	Справа
SS-SLCE	Сгибание/разгибание ног сидя	Слева
OP-SP	Жим плечами	Слева
OP-TE	Разгибание трицепса	Снаружи слева (см. иллюстрацию)

1. Выберите скобу, левую или правую, которая необходима для установки держателя устройства; выбросьте неиспользованную скобу. ПРИМЕЧАНИЕ: Ищите вырезы 'L' (левая) и 'R' (правая) на скобах.

Элемент	Описание	Кол-во
1	Левая скоба	1
2	Правая скоба	1



2. Вставьте язычки скобы в заднюю часть полки держателя устройства.

Элемент	Описание	Кол-во
1	Полка держателя устройства	1
2	Скоба (правая)	1



3. Вставьте винты 8 X 3/4 PHL PAN и затяните с усилием 16-20 дюйм-фунтов (1.8-2.2 Нм).

Элемент	Описание	Кол-во
1	Держатель устройства	1
2	Винты 8 X 3/4 PHL PAN	2





Установка держателя устройства Axiom



Места крепления держателя устройства

Существует два метода крепления держателя устройства: внутри и снаружи.



Внутреннее крепление

Держатель устройства крепится внутри башни.



Существует два варианта внешнего крепления: верхнее и нижнее.

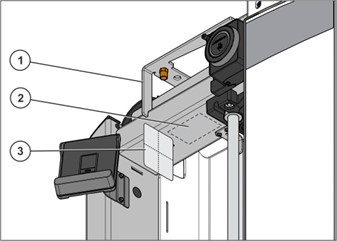

Внешнее крепление: верхнее (OP-BC, OP-BT, OP-TE)

Держатель устройства крепится снаружи башни

Элемент	Описание	Кол-во
1	Крышка башни	1
2	Каркас башни	1
3	Держатель устройства	1

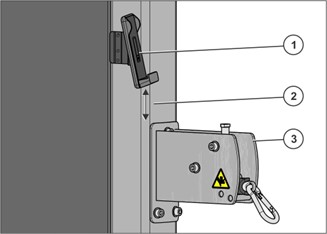

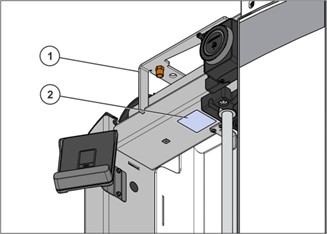

Внешнее крепление: нижнее (OP-FLY, OP-LR).

Крепится на каркас башни, рядом с задним кожухом, на высоте 3,5 дюйма (8,99 см) над кронштейном шкива.

Элемент	Описание	Кол-во
1	Держатель устройства	1
2	Каркас башни	1
3	Кронштейн шкива	1





Разборка Axiom

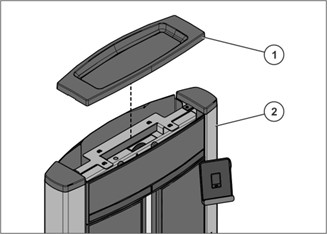

1. Поднимите и снимите верхний лоток крышки с башни.

Элемент	Описание	Кол-во
1	Верхний лоток крышки	1
2	Башня	1

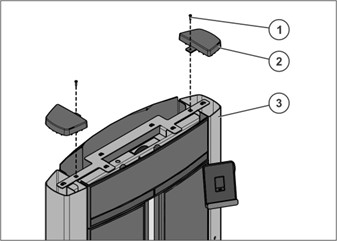

2. Ослабьте и снимите винты и заглушки труб с башни.

Элемент	Описание	Кол-во
1	Винт 8 X 3/4 PHL PAN	2
2	Заглушка трубы	2
3	Башня	1

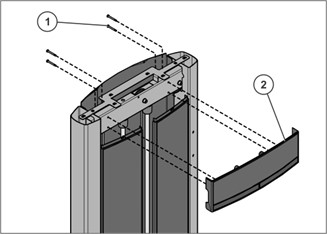

3. Ослабьте и снимите винты M6 X 50 мм HCS и переднюю крышку.

Элемент	Описание	Кол-во
1	Винт M6 X 50 мм HCS	4
2	Передняя крышка	1

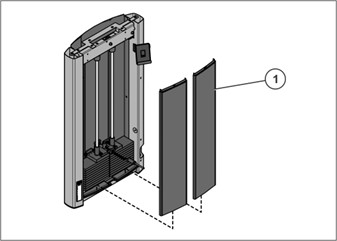

4. Осторожно поднимите и снимите передние кожухи, если они установлены.

Элемент	Описание	Кол-во
1	Передний кожух	2

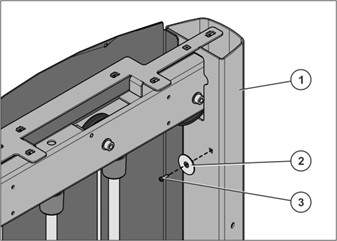

5. Ослабьте и снимите винт 8 X 3/4 PHL PAN и втулку фиксатора кожуха с башни.

Элемент	Описание	Кол-во
1	Башня	1
2	Втулка фиксатора кожуха	1
3	Винт 8 X 3/4 PHL PAN	1

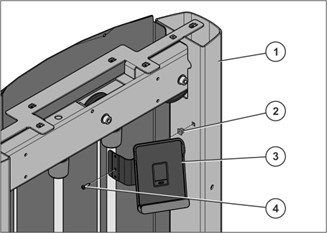

6. Вставьте втулку в существующее квадратное отверстие башни и вставьте винт 8 X 3/4 PHL PAN в среднее отверстие держателя устройства. Затяните до 16-20 дюйм-фунтов (1,8-2,2 Нм).

Элемент	Описание	Кол-во
1	Башня	1
2	Втулка	1
3	Держатель устройства	1
4	Винт PHL PAN 8 X 3/4	1

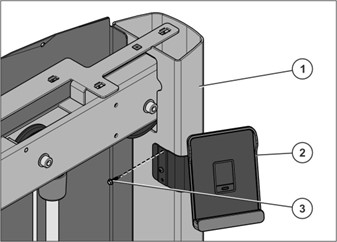

7. Убедитесь, что держатель устройства установлен вертикально, и прикрепите верхнее отверстие держателя устройства к башне с помощью самореза 8-18 X 3/4. Не затягивайте слишком сильно. Затяните до 16-20 дюйм-фунтов (1,8-2,2 Нм).

Элемент	Описание	Кол-во
1	Башня	1
2	Держатель устройства	1
3	Саморез 8-18 X 3/4	1



Установка держателя устройства завершена



Установите основной блок



Основной блок используется вместе с шайбой на тренажерах, оснащенных весовым стеком. Основной блок устанавливается на верхнюю пластину весового стека, с прямой линией обзора на отражающую наклейку, прикрепленную к плоской поверхности над основным блоком. Отражающую наклейку обязательно прикрепить к подходящей области внутри тренажера с прямой линией обзора на основной блок. Оптический датчик должен двигаться вместе с весовым стеком по прямой линии относительно отражающей наклейки. Должно быть свободное поле зрения, примерно +/- 10 градусов от датчика к отражающей наклейке. Максимальное расстояние между основным блоком в его нижнем положении и отражающей карточкой наверху составляет 160 см/63 дюйма.



Используйте приложение LF Assist

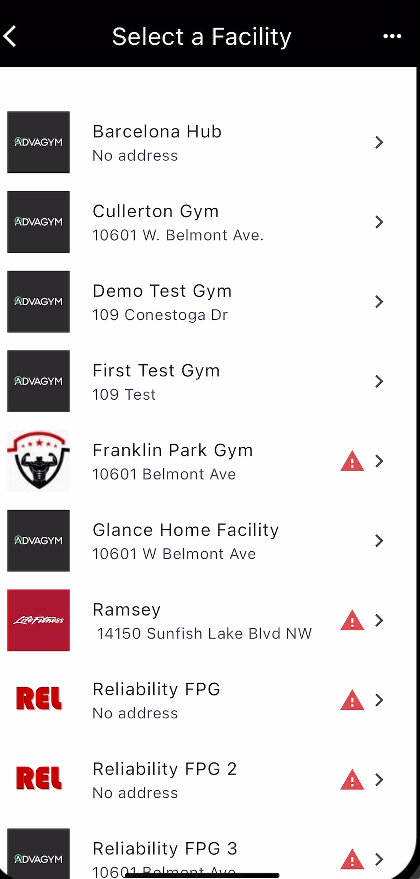

Планировщик Life Fitness должен предоставить вам доступ к объекту, в котором вы проводите установку. Если вы не видите объект, свяжитесь с планировщиком. Они могут добавить вашу учетную запись практически в реальном времени. Если вам нужно обновить список после внесения изменений, нажмите на три точки в правом верхнем углу и выберите "Обновить тренажерные залы".

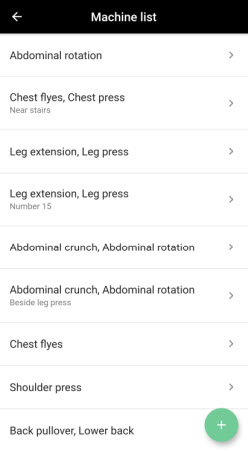

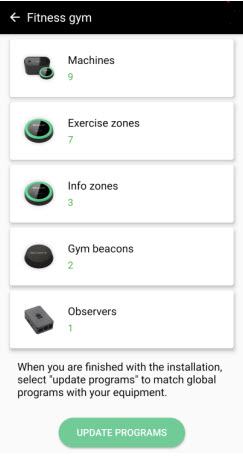

1. Нажмите на вкладку тренажеров в обзоре сайта.

2. Нажмите кнопку «+» в обзоре тренажеров.

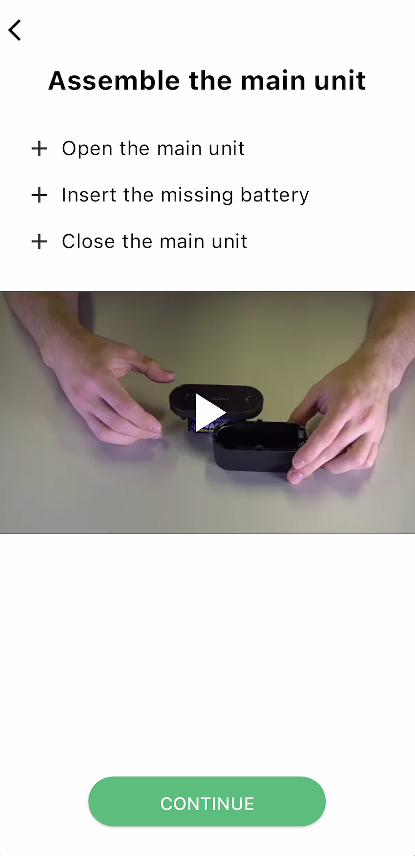

3. Откройте основной блок, нажав на верхнюю часть и слегка надавив вниз (освобождая механизм блокировки), затем сдвиньте вперед (вдоль длины). Снимите верхнюю часть и поднимите из корпуса. Белая этикетка расположена рядом с батарейным блоком с одной стороны. Примечание: установите одну батарею из упаковки,  Вы должны правильно установить все четыре батареи, чтобы блок работал.

4. Снимите верхнюю часть и поднимите из корпуса. Установите батарейки AA, убедившись, что все 4 батарейки установлены правильно. (Основной блок находится в режиме ожидания, когда он неподвижен. Встряхивание основного блока пробудит его. Когда блок активен, зеленый светодиод будет мигать каждые 3 секунды, передавая свой MAC-адрес. После 3 секунд бездействия он снова перейдет в режим ожидания.)

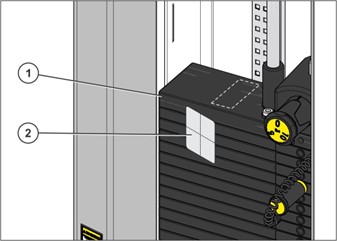

5. Очистите верхнюю часть весового стека спиртовой салфеткой. Убедитесь, что вы подождали несколько минут, чтобы изопропиловый спирт полностью высох. Убедитесь, что основной блок установлен на верхнюю пластину. В зависимости от типа стека он может находиться в разных местах. Инженерная команда Life Fitness проверила, что основной блок подходит для установки на верхнюю пластину поддерживаемых продуктовых линий. Поверхность весового стека должна быть тщательно очищена мягкой тканью и изопропиловым спиртом (также называемым изопропилом, изопропанолом или 2-пропанолом) с концентрацией более 95%, перед установкой основного блока на поверхность.



Элемент	Описание	Кол-во
1	Весовой стек	1
2	Спиртовая салфетка	1

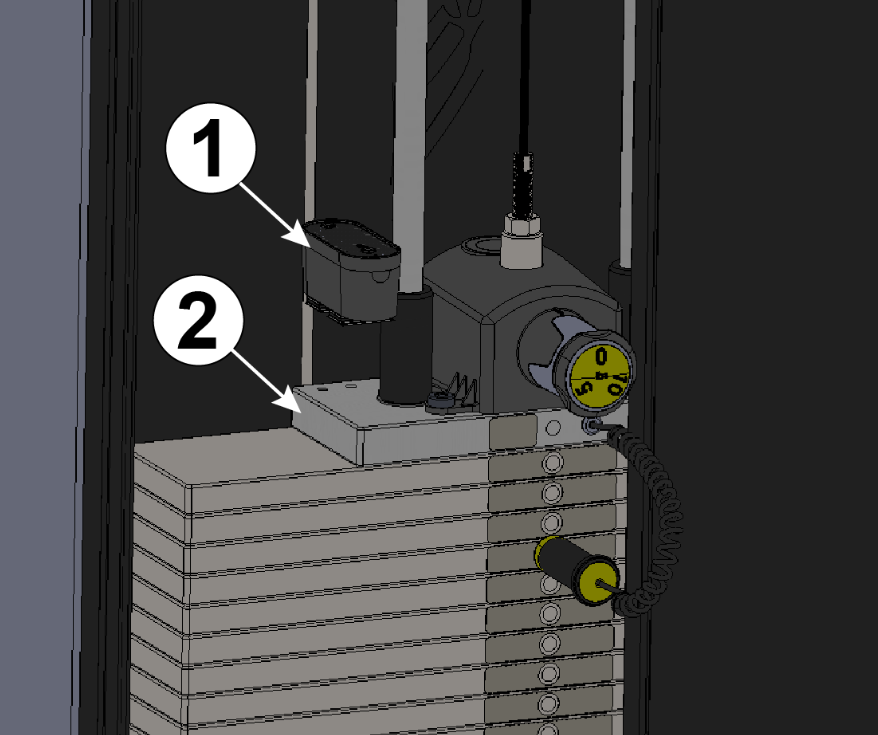

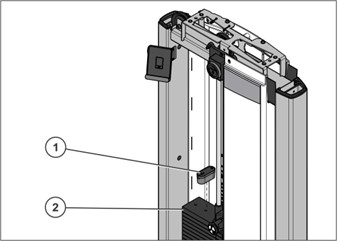

6. Снимите защитную пленку с основного блока, установите основной блок так, чтобы дверца батарейного отсека/верхняя крышка открывалась в сторону штифта - нажмите и прикрепите его к весовому стеку, непосредственно под отражающей карточкой. Основной блок поставляется с защитной пластиковой крышкой, которую необходимо снять после установки. Окно датчика должно быть чистым и без пыли. Если оно загрязнено, его можно очистить мягкой тканью. Примечание: Несмотря на то, что блок предварительно оснащен липучкой, мы рекомендуем замену батарей, не снимая основной блок с верхней пластины, а вместо этого открывая дверцу батарейного отсека/верхнюю крышку.



Элемент	Описание	Кол-во
1	Основной блок	1
2	Весовой блок	1



7. Подтвердите сборку основного блока

Установка основного блока завершена





Установите отражающую карточку

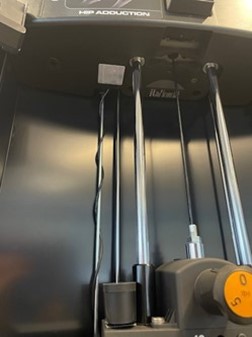

Основной блок установлен на верхней пластине весового блока с прямой линией обзора на отражающую наклейку, прикрепленную к плоской поверхности над основным блоком. Отражающая наклейка обязательно должна быть прикреплена к подходящей области внутри тренажера с прямой линией обзора на основной блок. Оптический датчик должен двигаться вместе с весовым блоком по прямой линии относительно отражающей наклейки. Должно быть свободное поле зрения, примерно +/- 10 градусов от датчика к отражающей наклейке. Максимальное расстояние между основным блоком в его нижнем положении и отражающей карточкой наверху составляет 160 см/63 дюйма. Отражающая наклейка, поставляемая с основным блоком, должна быть использована; другие отражающие карточки не допускаются.





1. Очистите нижнюю часть поперечной трубы башни спиртовой салфеткой. Убедитесь, что вы подождали несколько минут, чтобы изопропиловый спирт полностью высох. Отражающая наклейка должна быть установлена на плоскую поверхность, перпендикулярную оптической оси датчика, как показано. Поверхность должна быть предварительно очищена изопропиловым спиртом (также называемым изопропилом, изопропанолом или 2-пропанолом) с концентрацией более 95% и мягкой тканью.

Элемент	Описание	Кол-во
1	Башня	1
2	Область для очистки	1
3	Спиртовая салфетка	1



2. Снимите защитную пленку и прикрепите отражатель к нижней части поперечной трубы башни.

Элемент	Описание	Кол-во
1	Башня	1
2	Отражатель	1



Используйте приложение LF Assist

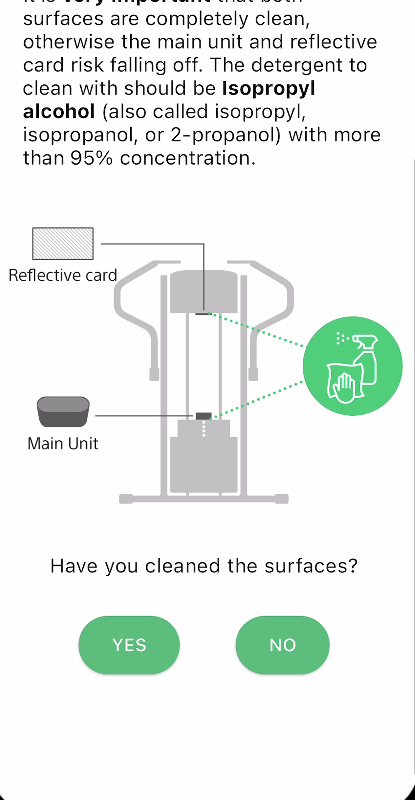

3. Подтвердите очистку верхней пластины весового блока и башни, где вы разместили отражающую карточку

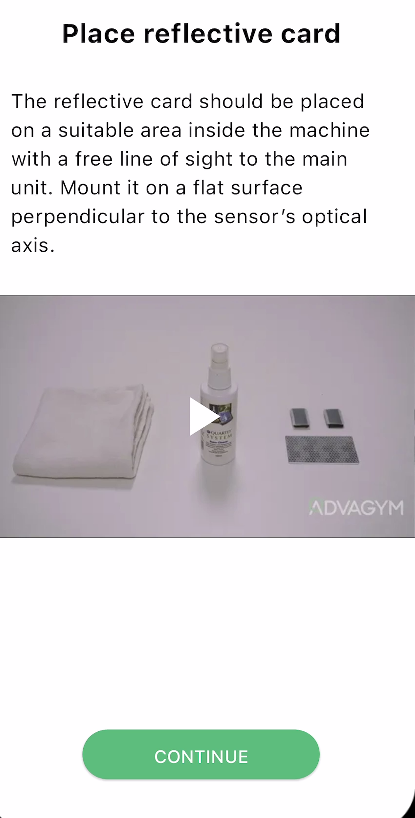

4. Подтвердите размещение отражающей карточки

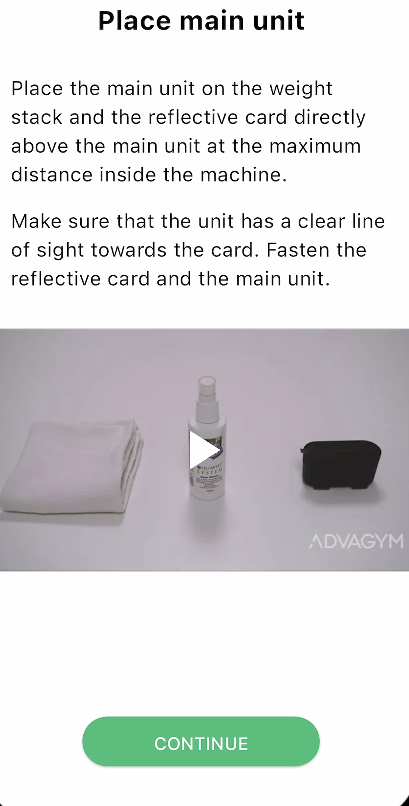

5. Подтвердите размещение основного блока



6. Следуйте инструкциям в приложении, чтобы перевести основной блок в режим сопряжения. Нажмите Найти

7. Приложение теперь ищет основной блок и измеряет его сигналы.



8. Убедитесь, что расстояние между основным блоком и отражающей карточкой примерно соответствует указанному в приложении.





9. Нажмите Добавить упражнения, чтобы добавить упражнение, или скопируйте упражнения, чтобы скопировать уже существующее упражнение с сайта тренажерного зала. Выберите упражнение для текущего тренажера, нажав на название. (Нажмите кнопку информации, чтобы посмотреть видеоинструкцию по упражнению)

10. Повторите шаг 9, чтобы добавить больше упражнений на тренажере, таких как разведение рук/обратный дельтовидный, приведение/отведение бедра, ассистированный подтягивание/отжим или нажмите Готово, чтобы продолжить.



11. Выберите основные веса, нажав на верхний весовой блок.
Выберите основной весовой блок из списка весовых блоков или создайте новый, нажав
кнопку «+». (Если это первый тренажер, устанавливаемый на сайте тренажерного зала, список будет пуст)

Если основной весовой блок тренажера отсутствует в списке, создайте новый, следуя этим шагам:
Введите количество грузов в весовом блоке.
Добавьте первое и второе значение весового блока.

Решение «умного добавления» заполняет остальную часть списка значениями с тем же шагом веса, что и у последней пары грузов. Убедитесь, что значения верны. Если нет, исправьте значения вручную в соответствии с весовым блоком сверху вниз. Нажмите сохранить.

Если у тренажера есть «дополнительный вес»:
Выберите дополнительный вес, нажав на нижнюю часть стека грузов.
Выберите дополнительный стек грузов из списка стеков или создайте новый, нажав кнопку «+». (Если это первый устанавливаемый тренажер на площадке, список будет пустым)

Если дополнительный стек грузов тренажера отсутствует в списке, создайте новый, следуя этим
шагам:
Введите количество стеков в стеке грузов.
Добавьте первое и второе значение стека грузов.

Решение «умного добавления» заполняет остальную часть списка значениями, так же, как для основного стека. Убедитесь, что все значения верны. Быстрый способ сделать это — проверить, совпадает ли нижнее/самое тяжелое значение стека с нижним значением в приложении. Если нет, исправьте значения вручную в соответствии со стеком грузов сверху вниз. Нажмите «Сохранить».



Установка датчика

Расположение датчиков Axiom

Модель Axiom	Описание	Расположение датчика: зеленый
OP-AB	Абдоминальный	Слева
OP-ABBA	Абдоминальный/Разгибание спины	Слева
OP-BC	Сгибание бицепса	Слева
OP-BT	Сгибание бицепса/Разгибание трицепса	Слева
OP-CP	Жим груди	Слева
OP-FLY	Разводка	Справа
OP-HAA	Отведение-приведение бедра	Слева
OP-LC	Сгибание ног	Слева
OP-LCE	Сгибание/Разгибание ног	Слева
OP-LE	Разгибание ног	Слева
OP-LP	Жим ногами	Слева
OP-LR	Тяга сверху/Гребля	Справа
OP-MP	Мульти-жим	Слева
OP-PD	Тяга сверху	Справа
OP-RW	Гребля	Справа
SS-SLCE	Сгибание/Разгибание ног сидя	Слева
OP-SP	Жим плечами	Слева
OP-TE	Разгибание трицепса	Слева



Установите датчик на тренажер

1. Очистите место спиртовой салфеткой. Убедитесь, что изопропиловый спирт полностью высох. Снимите защитную пленку с датчика, затем аккуратно центрируйте и прикрепите датчик к тренажеру.

2. Снимите изоляцию, чтобы включить датчик

Чтобы активировать батарею, аккуратно удалите изоляционную язычок, выделенный здесь желтым цветом. Если вы удалите язычок слишком резко, батарея может выпасть. Свет датчика должен загореться синим цветом, а затем погаснуть. Если вам нужно открыть датчик, следуйте инструкциям ниже.

Примечание: Чтобы получить доступ к батарее (CR2450) в случае необходимости ее замены, удалите старую батарею.

Чтобы установить новую батарею, вставьте батарею в слот положительной стороной вверх.

Чтобы закрыть датчик, найдите стрелку на задней части. Стрелка должна указывать на фиксирующую защелку. Поверните заднюю часть вправо, пока не услышите щелчок.



Использование приложения LF Assist



3. Убедитесь, что батарея активна



4. Убедитесь в правильности размещения датчика

5. Идентифицируйте датчик, следуя инструкциям в приложении.







6. Чтобы начать тест, нажмите и отпустите кнопку на основном устройстве, пока светодиод не станет синим. Это может занять до 3 минут. Если тест успешен, это означает, что основное устройство может взаимодействовать с наблюдателем.

• Если тест не успешен, вы можете повторить попытку еще 3 раза. Если вам не удается установить основное устройство, обратитесь в службу поддержки клиентов. См. следующую статью для получения контактной информации службы поддержки Life Fitness
• Если устройство находится слишком далеко от наблюдателя, это может быть связано с расстоянием. Примечание: может потребоваться дополнительный наблюдатель, если покрытие превышает 30,5 кв. м.













Сборка Axiom

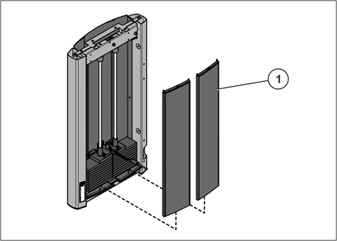

1. Аккуратно вставьте и установите передние кожухи, если они предусмотрены.

Элемент	Описание	Кол-во
1	Передний кожух	2



2. Прикрепите переднюю крышку с помощью винтов M6 X 50 мм HCS и затяните с усилием 10-13 дюйм-фунтов (1,1-1,5 Нм).

Элемент	Описание	Кол-во
1	Винт M6 X 50 мм HCS	4
2	Передняя крышка	1

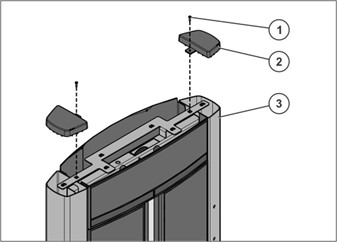

3. Прикрепите заглушки труб с помощью винтов 8 X 3/4 PHL PAN к башне и затяните с усилием 10-13 дюйм-фунтов (1,1-1,5 Нм).

Элемент	Описание	Кол-во
1	Винт 8 X 3/4 PHL PAN	2
2	Заглушка трубы	2
3	Башня	1

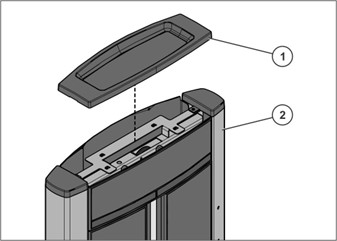

4. Установите верхний лоток на башню.

Элемент	Описание	Кол-во
1	Башня	1
2	Верхний лоток	1





5. Найдите существующую этикетку с серийным номером на основной раме устройства. Очистите область и прикрепите этикетку с серийным номером к основной раме устройства, на которое она устанавливается.

Элемент	Описание	Кол-во
1	Этикетка с серийным номером	1
2	Основная рама	1



См. следующую статью Система Life Fitness Connect: как удалить, редактировать или заменить тренажер о том, как удалить, редактировать или заменить тренажер (основной блок или датчик).



См. следующую статью для получения дополнительных инструкций по установке комплекта для силовых тренировок системы Life Fitness Connect.
