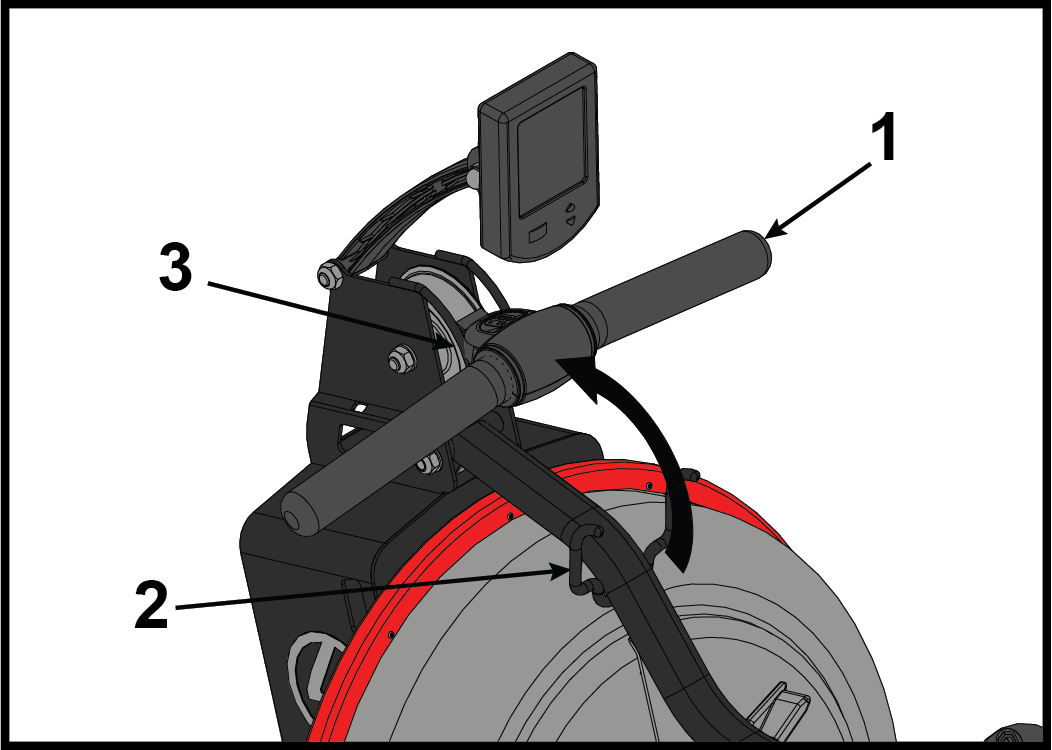

Переместите рукоятку с S-образной штанги в точку, где она будет находиться рядом с верхним шкивом.
Элемент Описание Кол-во 1 Рукоятка 1 2 S-образная рукоятка 1 3 Верхний шкив 1 -

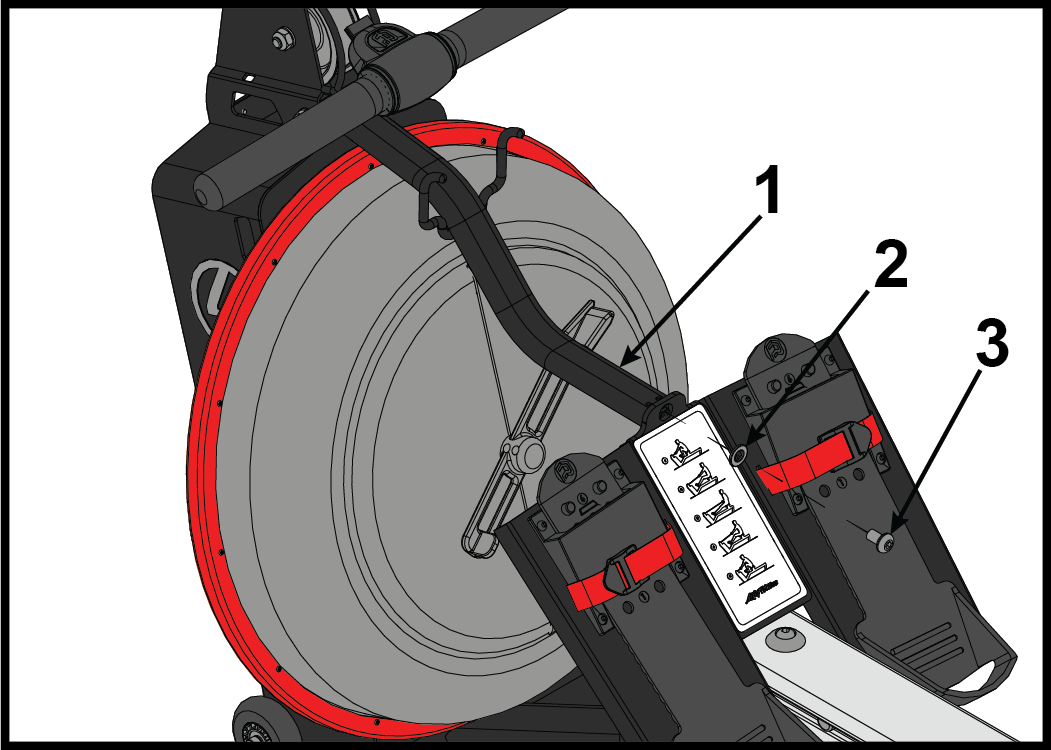

Снимите болт и шайбу, крепящие S-образную штангу к подножке, используя шестигранный ключ 6 мм.
Элемент Описание Кол-во 1 S-образная штанга 1 2 Шайба 1 3 Болт 1 -

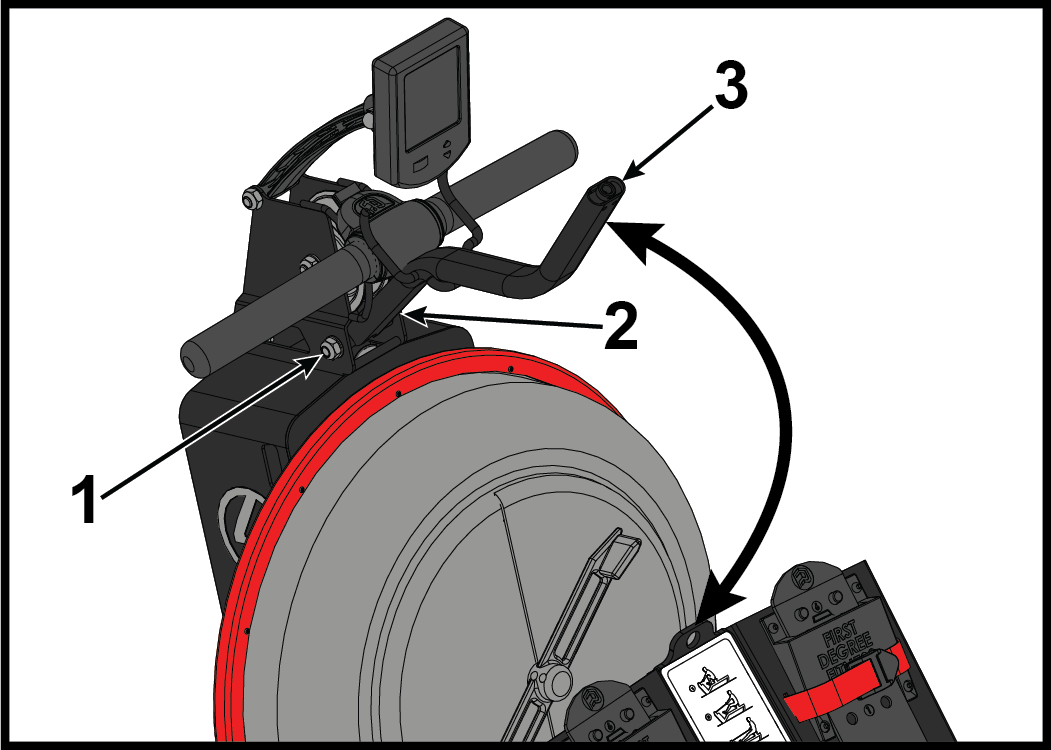

Ослабьте болт и гайку, закрепляющие верхнюю часть S-образной штанги, используя 6 мм шестигранный ключ и 17 мм гаечный ключ.
Элемент Описание Кол-во 1 Гайка 1 2 Болт 1 3 S-образная штанга 1 -

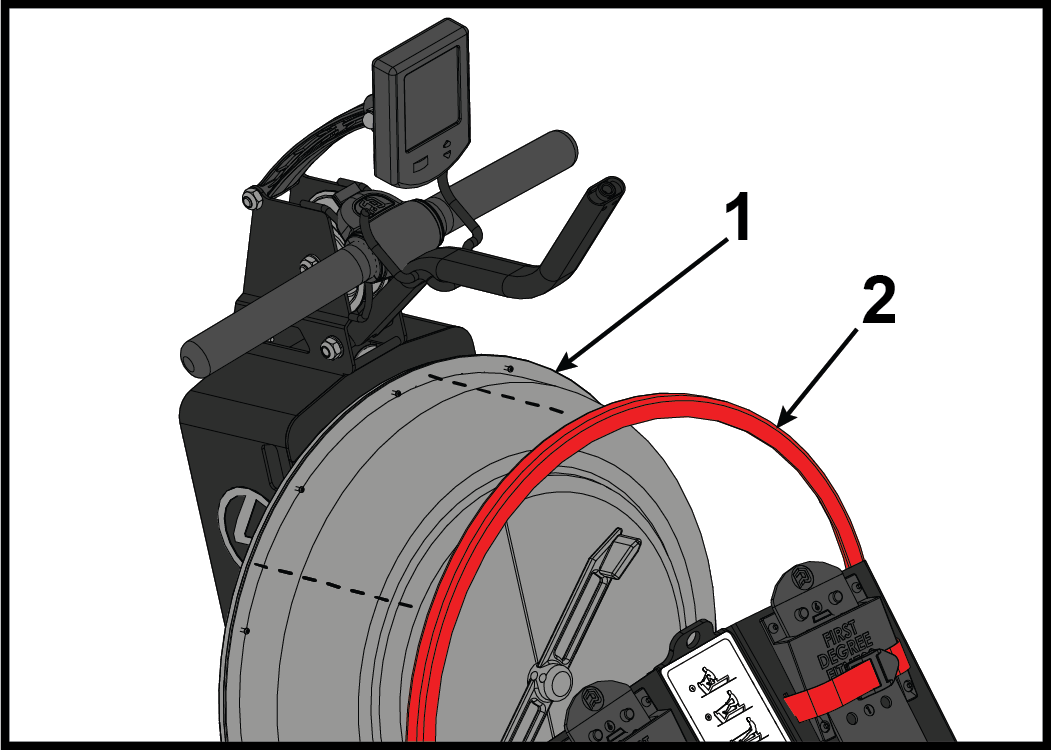

Снимите красное внешнее кольцо крышки с бака вручную.
Элемент Описание Кол-во 1 Бак 1 2 Красное внешнее кольцо крышки 1 -

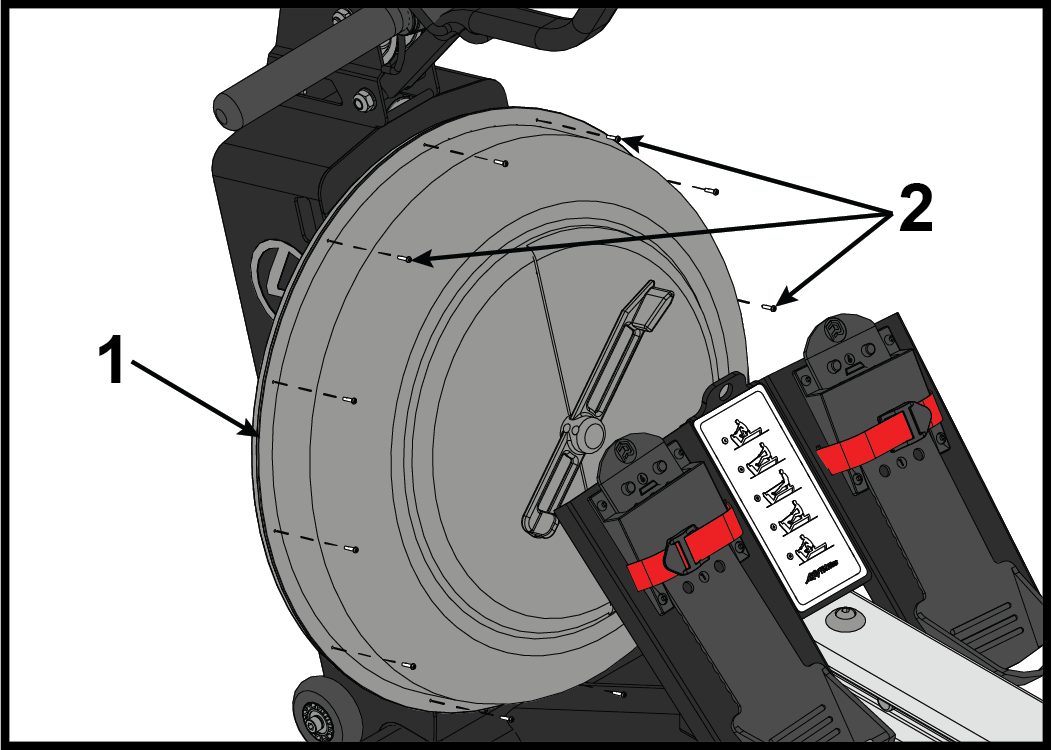

Удалите двенадцать болтов бака, используя крестовую отвертку.
Элемент Описание Кол-во 1 Бак 1 2 Болты 12 -

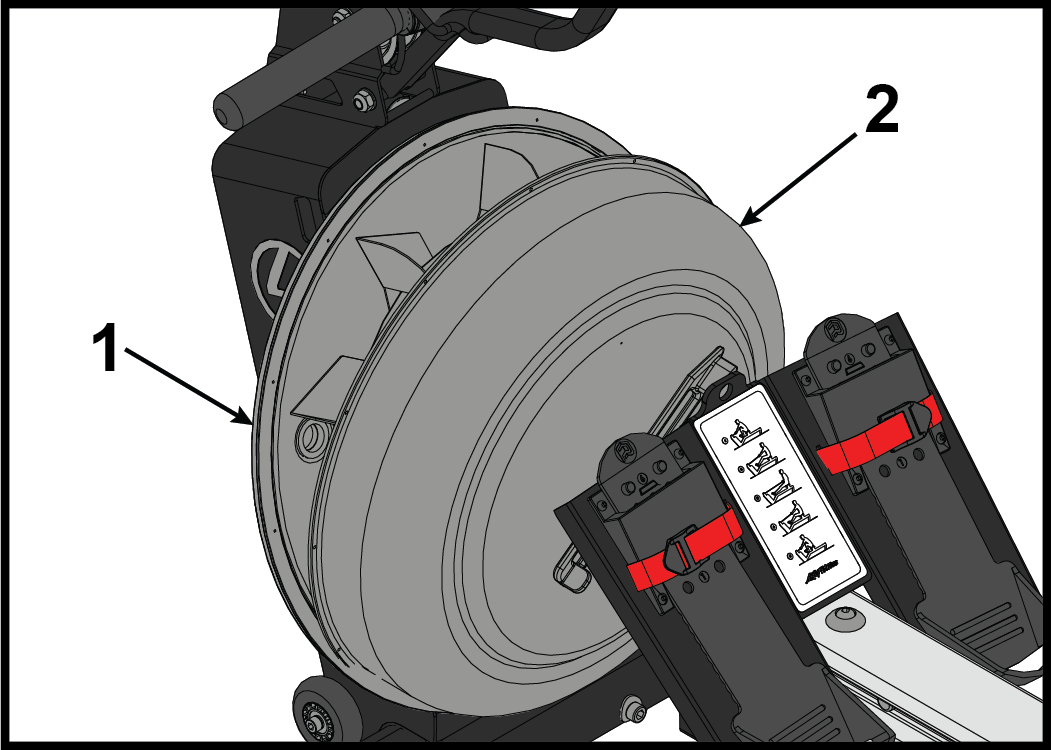

Снимите крышку бака, поддев ее сзади бака с помощью плоской отвертки. Положите на
ткань, чтобы избежать царапин.
Предупреждение: Снимайте крышку бака осторожно, не повредите плоской отверткой.
Элемент Описание Кол-во 1 Задняя часть бака 1 2 Крышка бака 1 -

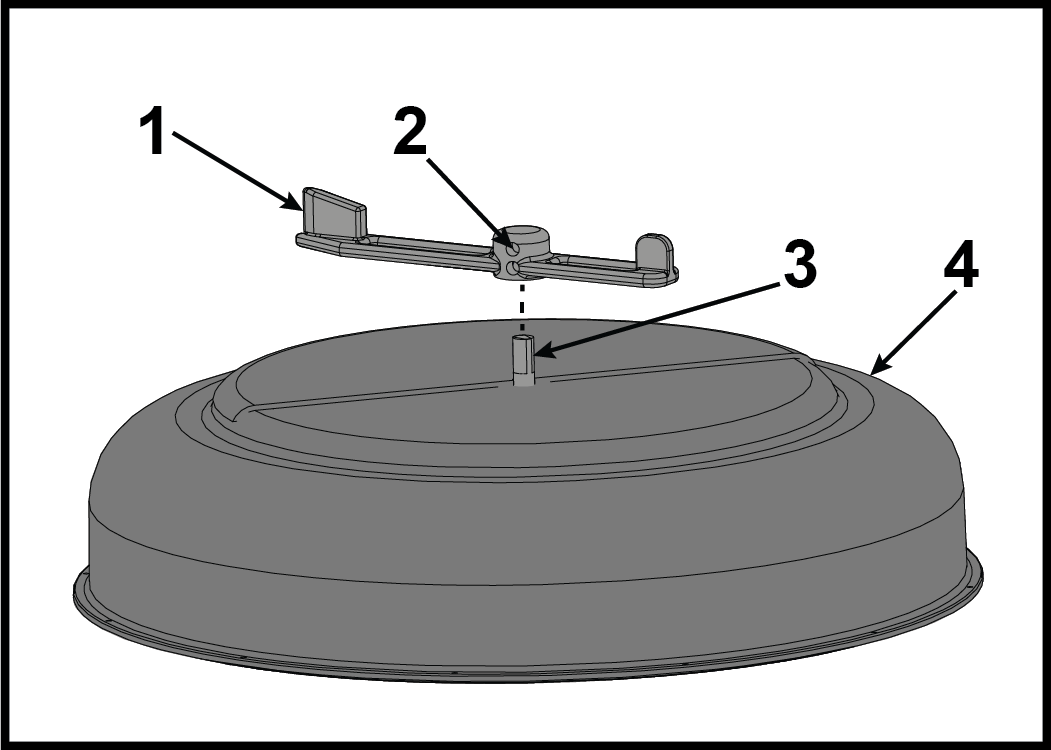

Ослабьте установочные винты на ручке регулировки с помощью шестигранного ключа 4 мм и снимите ручку регулировки с вала опорной пластины.
Элемент Описание Кол-во 1 Ручка регулировки 1 2 Установочный винт 2 3 Вал опорной пластины 1 4 Крышка бака 1 -

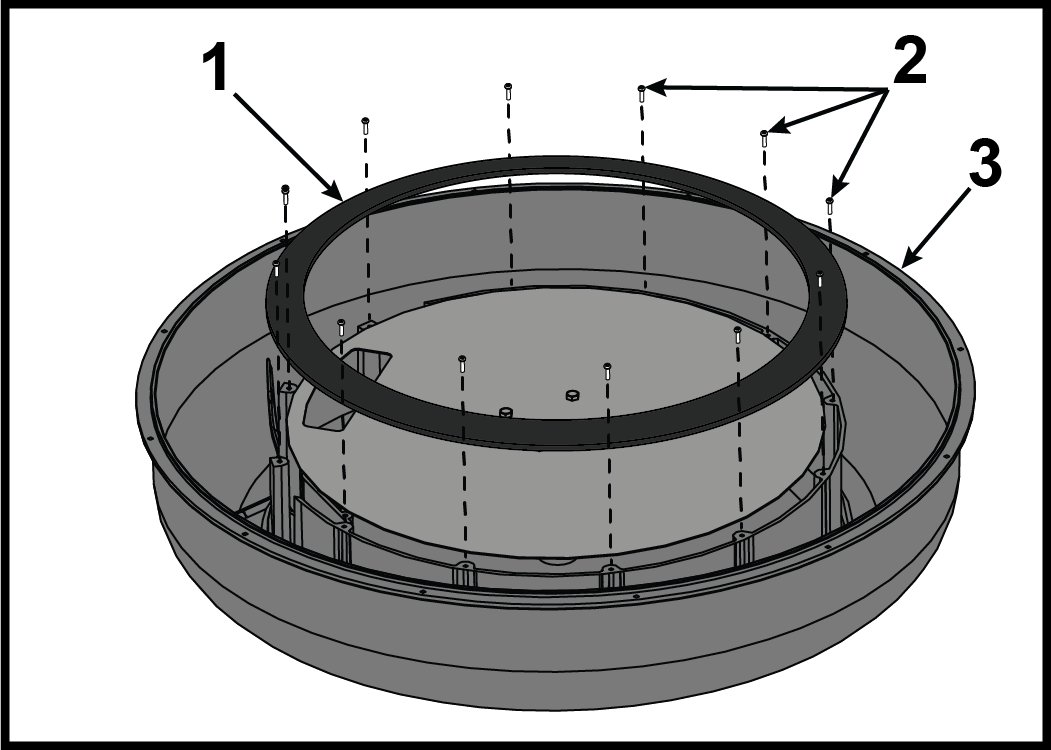

Удалите двенадцать болтов, крепящих кольцо бака к крышке бака, с помощью крестообразной отвертки.
Элемент Описание Кол-во 1 Кольцо бака 1 2 Болт 12 3 Крышка бака 1 -

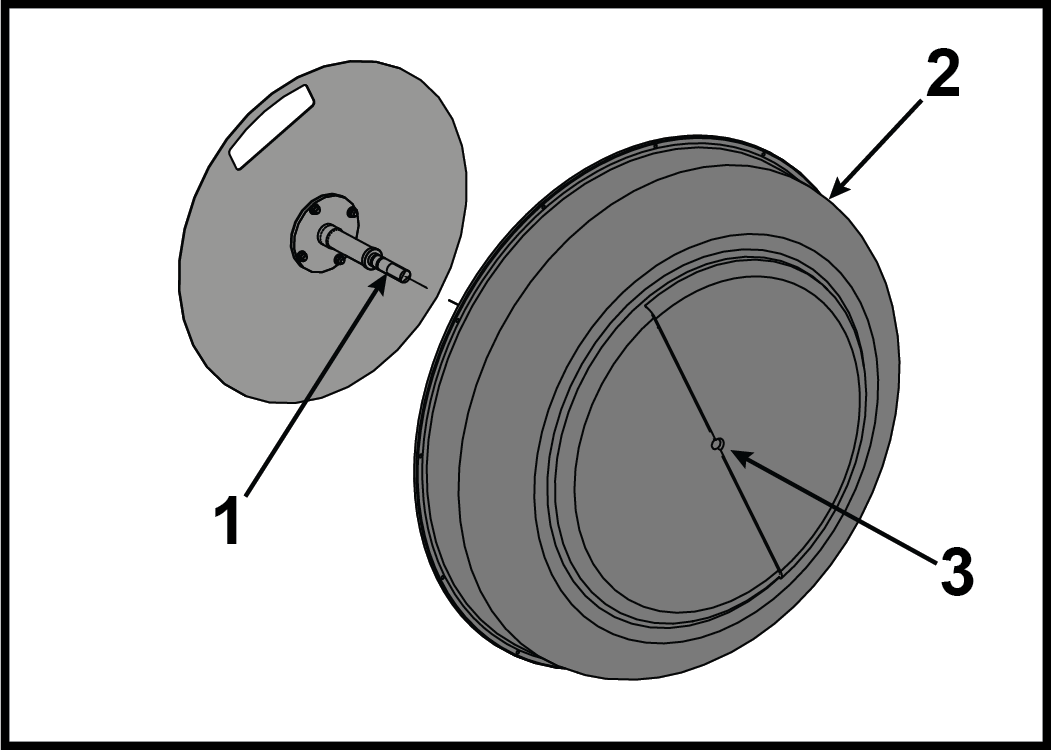

Поставьте крышку бака для воды на бок и снимите заднюю пластину, выбивая вал резиновым молотком.
Элемент Описание Кол-во 1 Вал задней пластины 1 2 Крышка бака 1 3 Ударьте здесь резиновым молотком 1 -

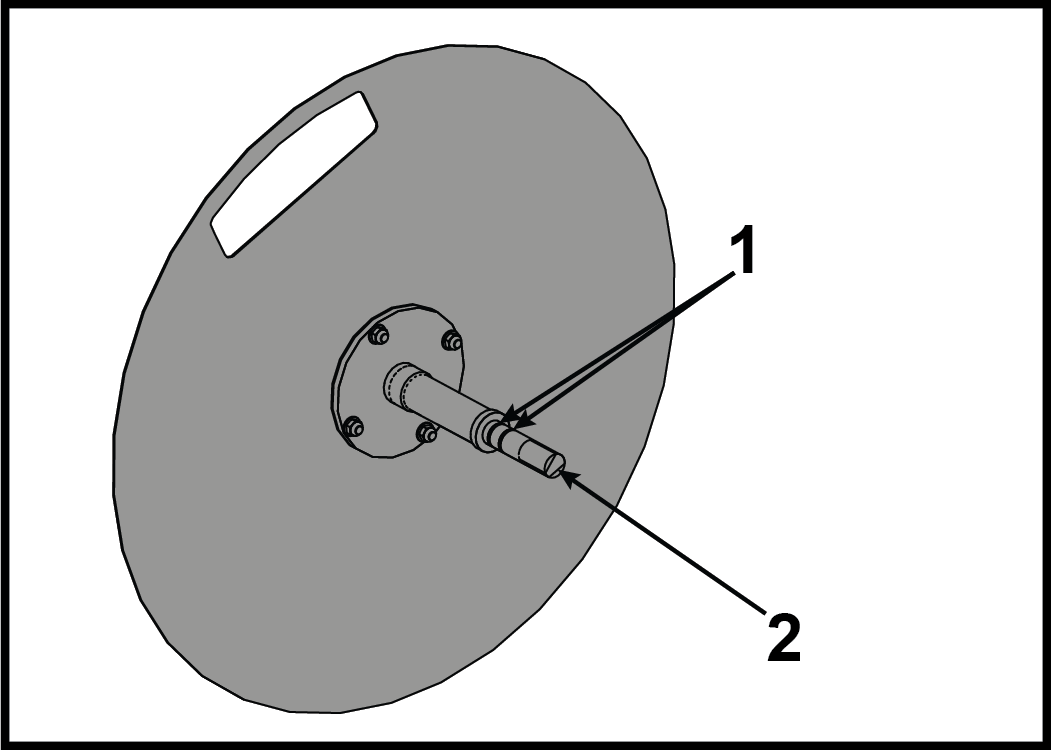

Снимите и выбросьте оба уплотнительных кольца на валу задней пластины.
Элемент Описание Кол-во 1 Уплотнительное кольцо 2 2 Вал задней пластины 1
