Установить крышку верхнего водяного бака

Robert Garber
Создан Обновлено

Эта статья была автоматически переведена с английского языка с помощью искусственного интеллекта. В случае конфликта будет действовать английская версия.

  1. Очистите вал опорной пластины чистой тканью.


    Элемент Описание Кол-во

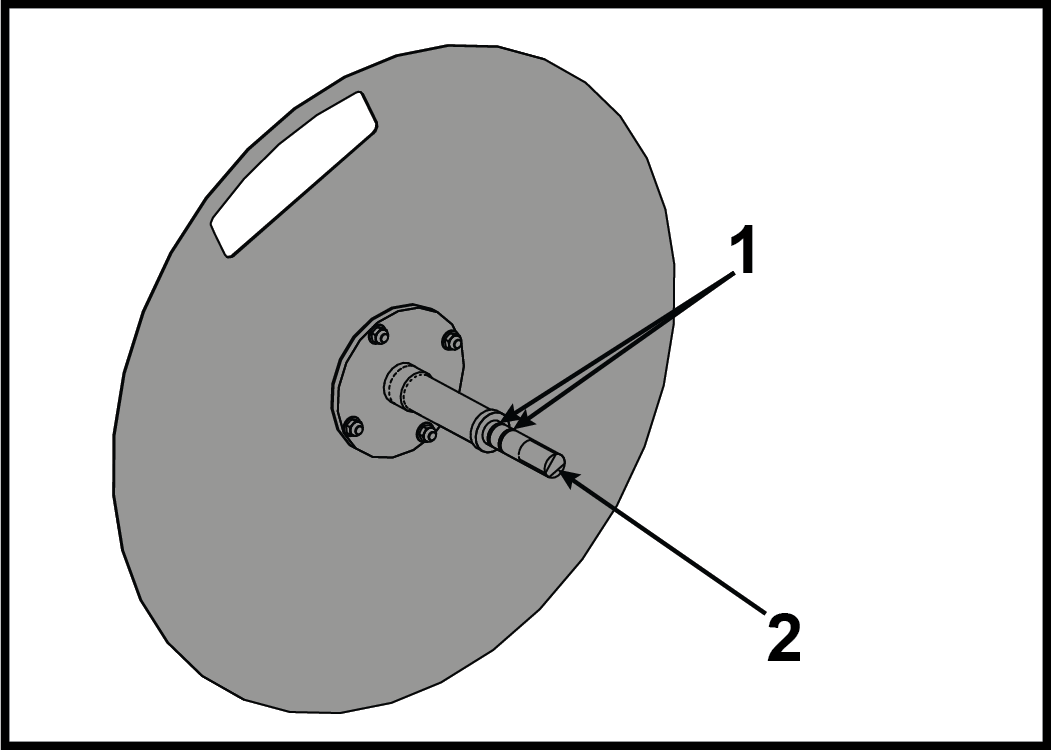

    1 Уплотнительное кольцо 2
    2 Вал опорной пластины 1
  2. Установите два уплотнительных кольца на вал опорной пластины.
  3. Нанесите силикон на внутреннюю часть монтажного отверстия бака с помощью силиконовой кисти.

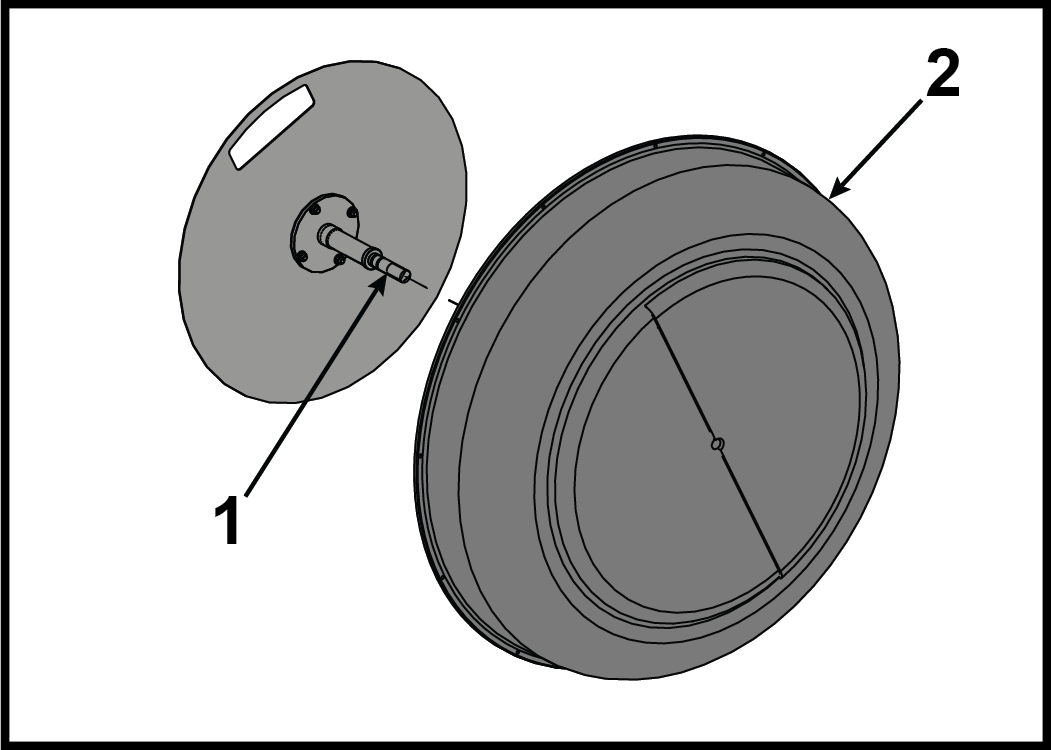

  4. Установите вал опорной пластины в крышку бака.


    Элемент Описание Кол-во
    1 Вал опорной пластины 1
    2 Крышка бака 1

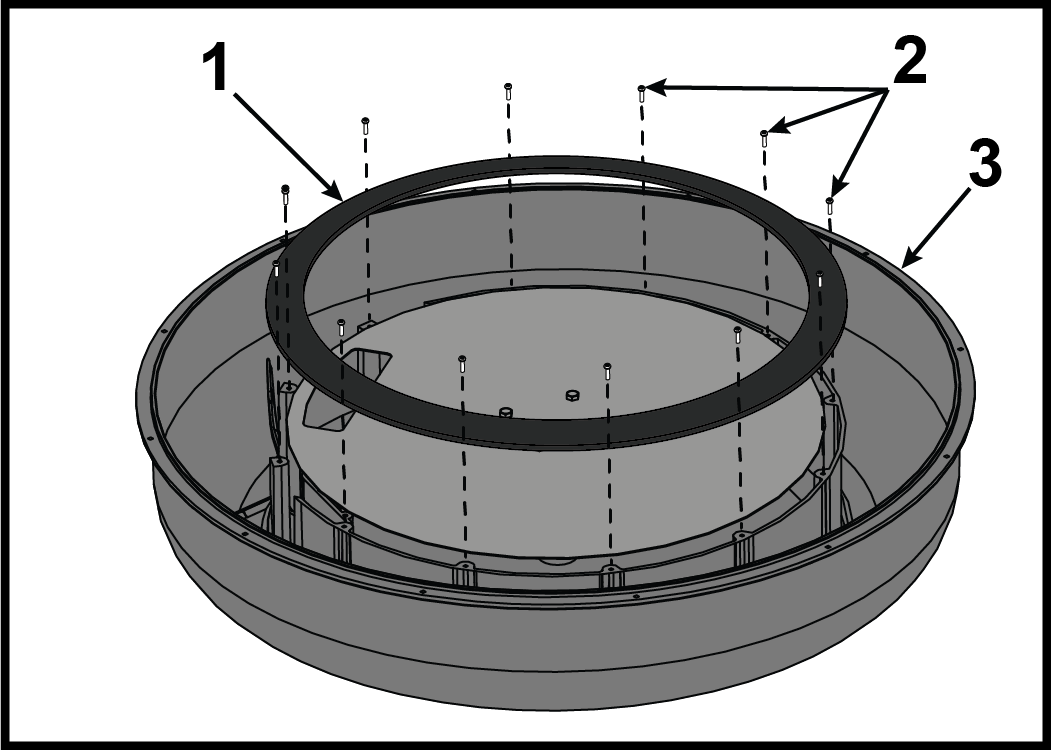

  5. Установите двенадцать болтов, закрепляющих кольцо бака, с помощью крестообразной отвертки, но не затягивайте полностью.


    Элемент Описание Кол-во
    1 Кольцо бака 1
    2 Болт 12
    3 Крышка бака 1
  6. Полностью затяните болты. Затяжка до 10 кгс / см.

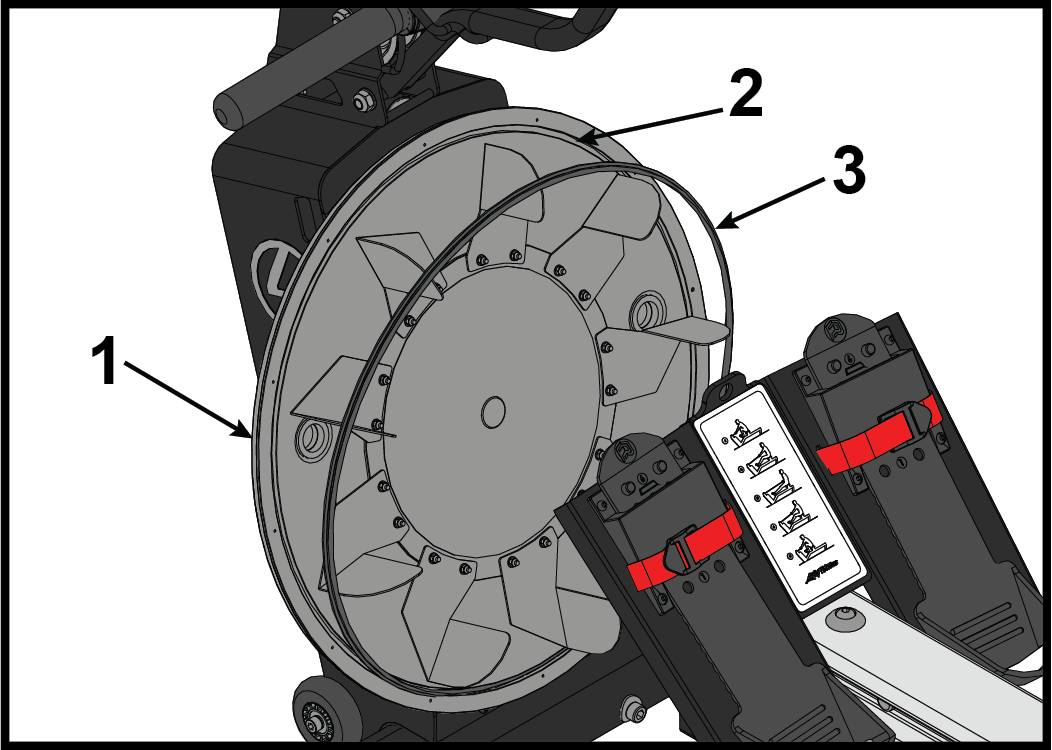

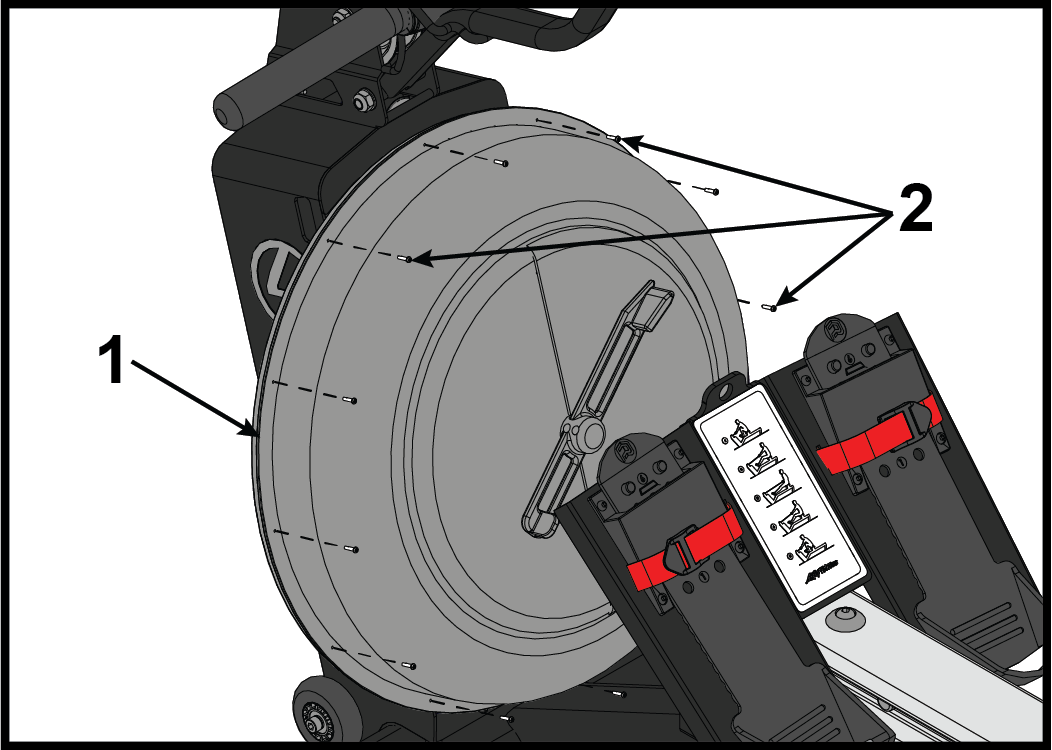

  7. Удалите и выбросьте уплотнитель бака.


    Элемент Описание Кол-во
    1 Задняя часть бака 1
    2 Канал уплотнителя бака 1
    3 Уплотнитель бака 1

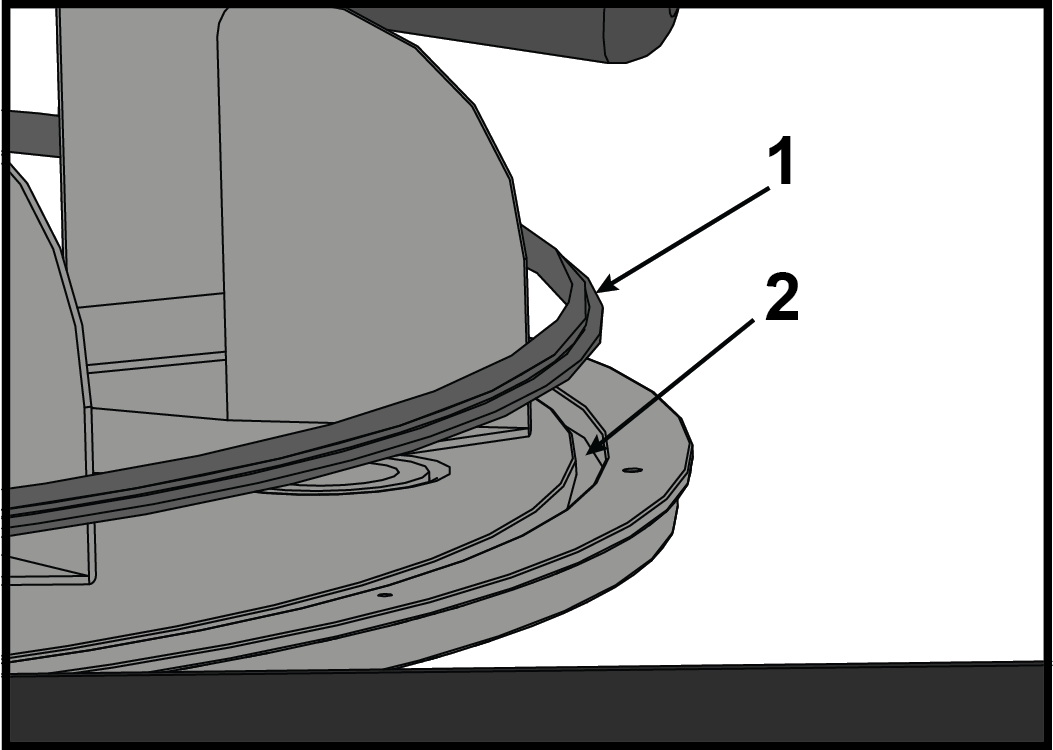

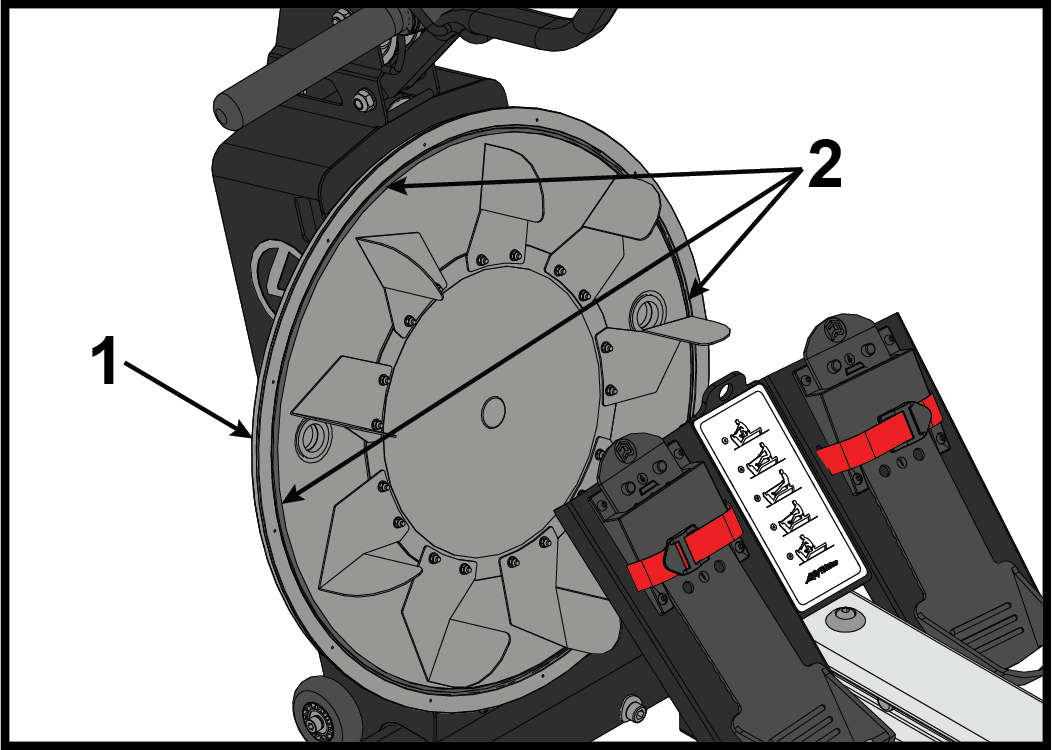

  8. Нанесите силикон на канал уплотнения бака с помощью маленькой кисти.


    Элемент Описание Кол-во
    1 Задняя часть бака 1
    2 Канал уплотнения бака 1
  9. Установите уплотнение бака в канал уплотнения бака плоской стороной внутрь бака.


    Элемент Описание Кол-во
    1 Уплотнение бака 1
    2 Канал уплотнения бака 1

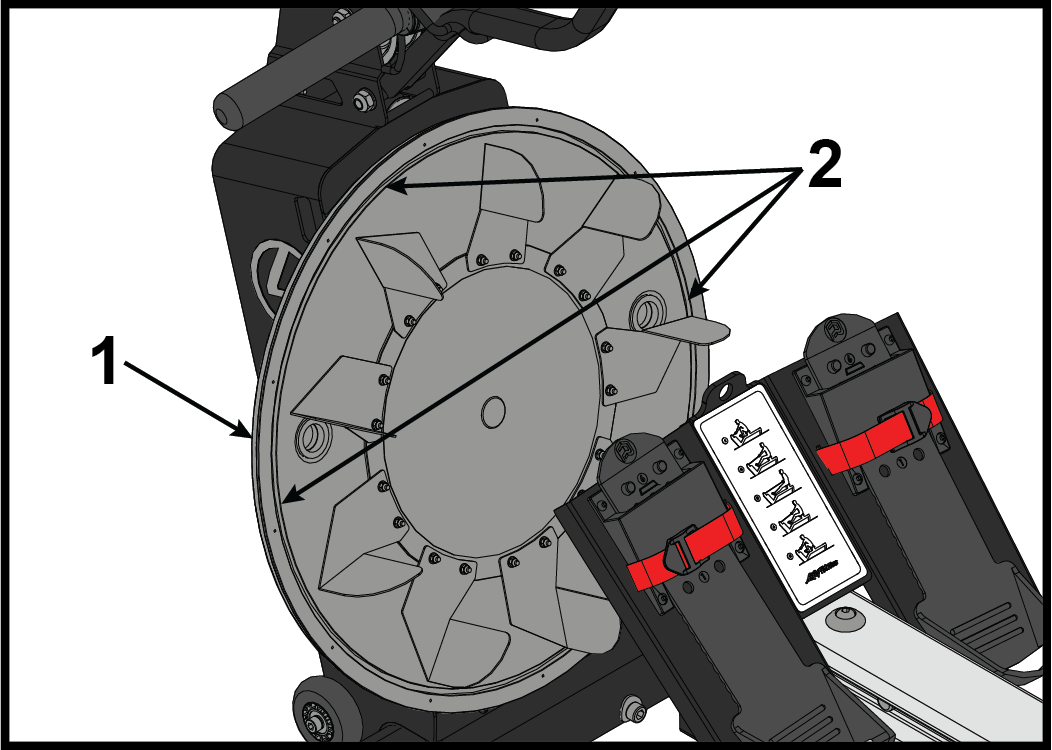

  10. Нанесите больше силикона на верхнюю часть уплотнения бака с помощью маленькой кисти.


    Элемент Описание Кол-во
    1 Задняя часть бака 1
    2 Нанесите силикон здесь 1
  11. Установите один болт в верхнюю часть крышки бака и один в нижнюю.
    Примечание: Совместите крышку бака с логотипами и наклейками, выровненными горизонтально.


    Элемент Описание Кол-во
    1 Бак 1
    2 Болты 12
  12. Совместите оба болта и установите крышку бака на основание.
  13. Частично затяните болты с помощью отвертки Phillips.
  14. Установите остальные десять болтов и частично затяните их с помощью отвертки Phillips.
  15. Полностью затяните все двенадцать болтов. Затяните с усилием 8 кгс/см.

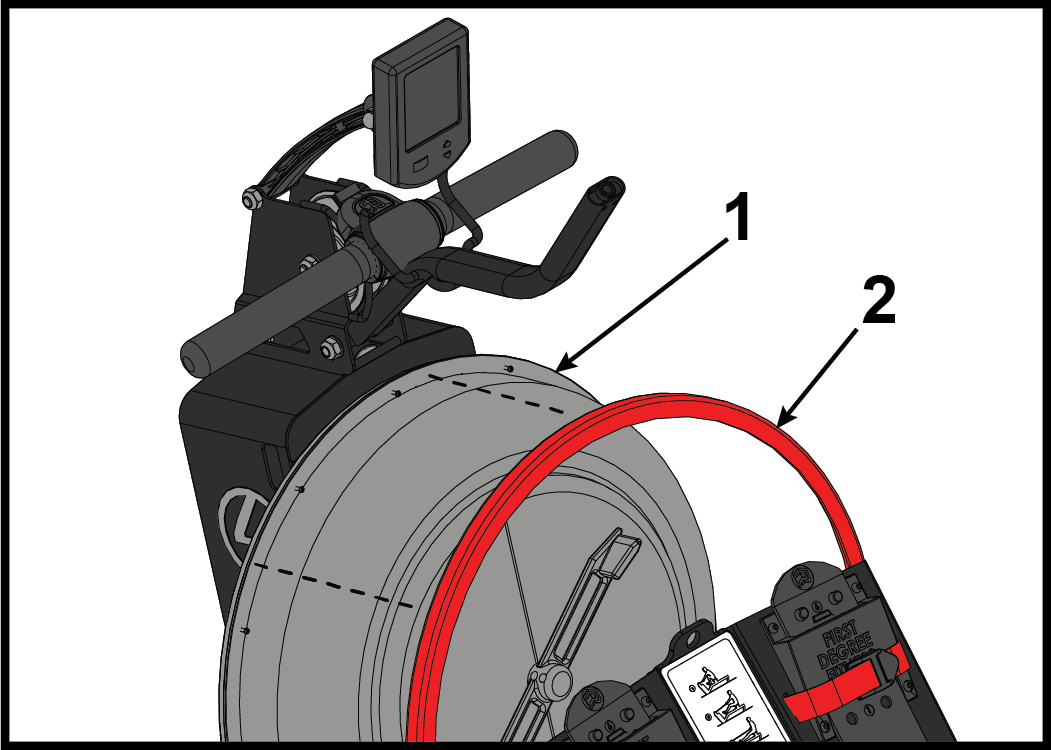

  16. Установите красное внешнее кольцо вручную.


    Элемент Описание Кол-во
    1 Бак 1
    2 Красное внешнее кольцо 1
  17. Установите установочные винты на ручку регулировки и затяните с помощью 4 мм шестигранного ключа. Проверьте вращение ручки регулировки для плавной работы.


    Элемент Описание Кол-во
    1 Ручка регулировки 1
    2 Установочный винт 2

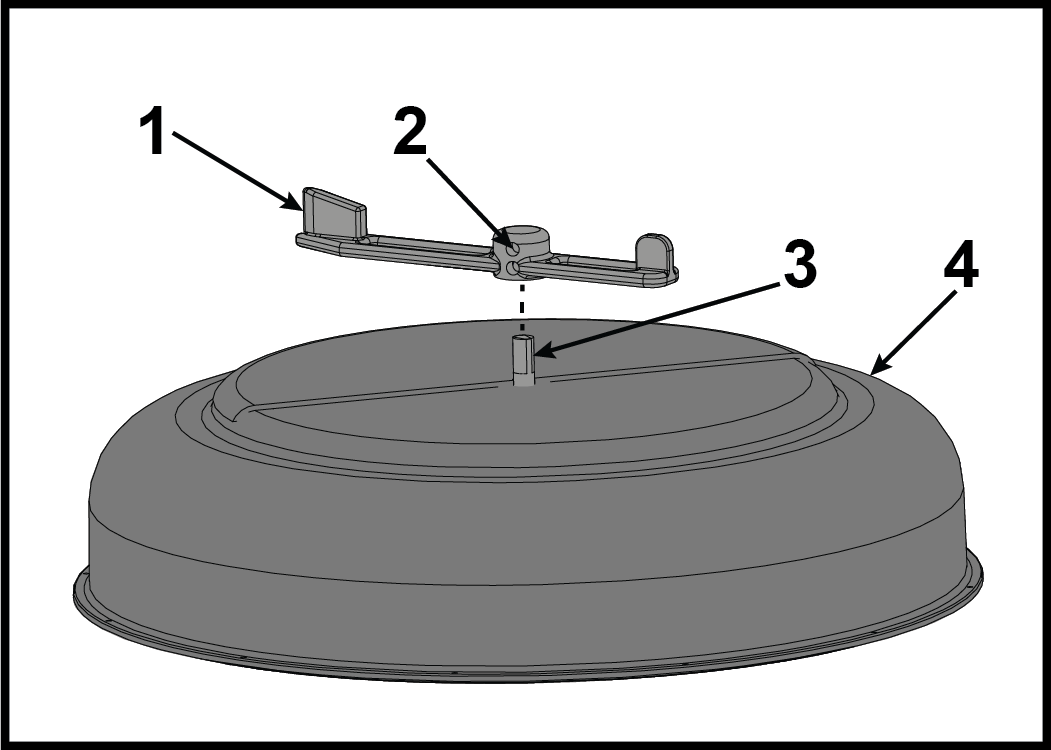

    3 Вал опорной пластины 1
    4 Крышка бака 1

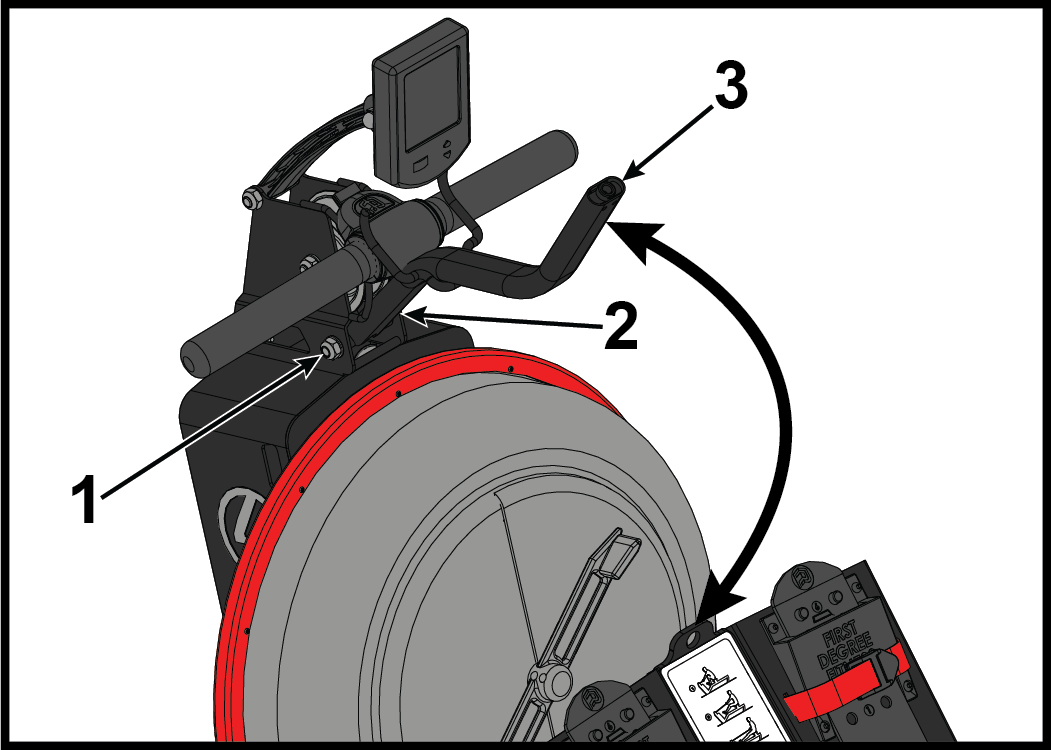

  18. Ослабьте болт и гайку, закрепляющие верхнюю часть S-образного стержня, используя шестигранный ключ 6 мм и рожковый ключ 17 мм.


    Элемент Описание Кол-во
    1 Гайка 1
    2 Болт 1
    3 S-образный стержень 1

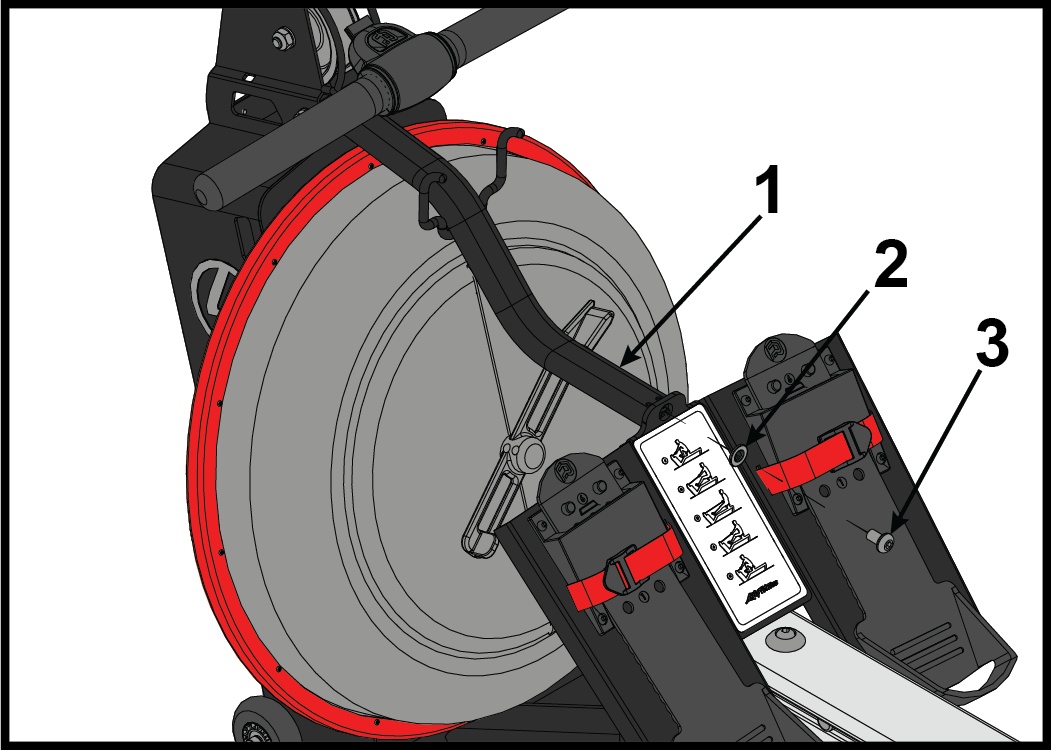

  19. Установите болт и шайбу, закрепляющие S-образный стержень к подножке, используя шестигранный ключ 6 мм. Затяните с усилием 180 кгс/см.


    Элемент Описание Кол-во
    1 S-образный стержень 1
    2 Шайба 1
    3 Болт 1
  20. Затяните болт и гайку, закрепляющие верхнюю часть S-образной штанги, используя шестигранный ключ на 6 мм и рожковый ключ на 17 мм. Затяните с усилием 180 кгс / см.
