Innehållsförteckning

• Montering av enhetshållare
• Installation av enhetshållare
• Demontera Axiom
• Installera huvudenhet, reflektivt kort
• Installera puck
• Återmontera Axiom



Kit Komponenter

Insignia och Axiom enhetshållarkit Komponenter



Artikel	Beskrivning	Antal
1	Puck (Se artikel om installation av puck)	1
2	Hylla för enhetshållare	1
3	Vänster fäste	1
4	Höger fäste	1
5	Reflekterande tejp (Se artikel om installation av huvudenhet och reflektivt kort)	1
6	Alkoholservetter (3-pack)	1
7	Skydd för repetitionsräknare	1
8	Huvudenhet (Se artikel om installation av huvudenhet och reflektivt kort)	1
9	AA-batteri	4
10	Genomföring	2
11	8 X 3/4 PHL PAN-skruv	4
12	8-18 X 3/4 Självgängande skruv	2
13	Serietikett	1



Montering av enhetshållare

Platser för Axiom-enhetshållare







Axiom-modell	Beskrivning	Position för enhetshållare: Blå
OP-AB	Abdominal	Vänster
OP-ABBA	Abdominal/Ryggsträckning	Vänster
OP-BC	Bicepscurl	Utsida vänster (se illustration)
OP-BT	Bicepscurl/Tricepssträckning	Utsida vänster (se illustration)
OP-CP	Bröstpress	Vänster
OP-FLY	Fly	Utsida vänster (se illustration)
OP-HAA	Höftabduktion-Adduktion	Vänster
OP-LC	Bencurl	Vänster
OP-LCE	Bencurl/Extension	Vänster
OP-LE	Bensträckning	Vänster
OP-LP	Benpress	Vänster
OP-LR	Neddragning/Rodd	Utsida vänster (se illustration)
OP-MP	Multi-Press	Vänster
OP-PD	Neddragning	Höger
OP-RW	Rodd	Höger
SS-SLCE	Sittande bencurl/Extension	Vänster
OP-SP	Axelpress	Vänster
OP-TE	Tricepssträckning	Utsida vänster (se illustration)

1. Välj det fäste, vänster eller höger, som behövs för enheten som enhetshållaren ska installeras på; kassera det oanvända fästet. OBS: Se efter 'L' (Vänster) och 'R' (Höger) utskärning i fästena.

Artikel	Beskrivning	Antal
1	Vänster fäste	1
2	Höger fäste	1



2. Sätt in fästets flikar i baksidan av hyllan för enhetshållaren.

Artikel	Beskrivning	Antal
1	Hylla för enhetshållare	1
2	Fäste (Höger)	1



3. Sätt in 8 X 3/4 PHL PAN-skruvarna och dra åt till 16-20 in-lbs (1.8-2.2 Nm).

Artikel	Beskrivning	Antal
1	Enhetshållare	1
2	8 X 3/4 PHL PAN-skruvar	2





Installation av Axiom-enhetshållare



Monteringsplatser för enhetshållare

Det finns två monteringsmetoder för enhetshållaren: inuti och utanför.



Inuti montering

Enhetshållaren monteras inuti tornet.



Det finns två varianter av utanför montering: övre och nedre.



Utanför montering: övre (OP-BC, OP-BT, OP-TE)

Enhetshållaren monteras utanför tornet

Artikel	Beskrivning	Antal
1	Tornlock	1
2	Tornram	1
3	Enhetshållare	1

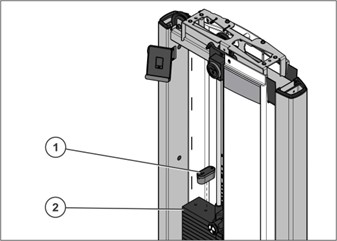

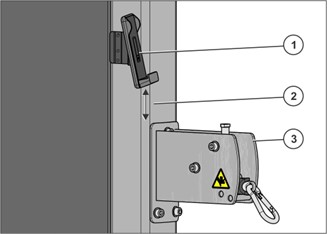

Utanför montering: nedre (OP-FLY, OP-LR).

Monteras på tornramen, bredvid bakre kåpan, 3,5 tum (8,99 cm) ovanför remskivans fäste.

Artikel	Beskrivning	Antal
1	Enhetshållare	1
2	Tornram	1
3	Remskivans fäste	1





Montera isär Axiom

1. Lyft och ta bort toppkapselbrickan från tornet.

Artikel	Beskrivning	Antal
1	Toppkapselbricka	1
2	Torn	1



2. Lossa och ta bort skruvarna och rörkapslarna från tornet.

Artikel	Beskrivning	Antal
1	8 X 3/4 PHL PAN-skruv	2
2	Rörkapsel	2
3	Torn	1



3. Lossa och ta bort M6 X 50mm HCS-skruvarna och främre locket.

Artikel	Beskrivning	Antal
1	M6 X 50mm HCS-skruv	4
2	Främre lock	1



4. Lyft försiktigt och ta bort de främre kåporna, om sådana finns.

Artikel	Beskrivning	Antal
1	Främre kåpa	2

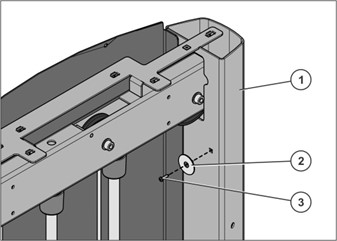

5. Lossa och ta bort 8 X 3/4 PHL PAN-skruven och kåpfäste-grommet från tornet.

Artikel	Beskrivning	Antal
1	Torn	1
2	Kåpfäste-grommet	1
3	8 X 3/4 PHL PAN-skruv	1

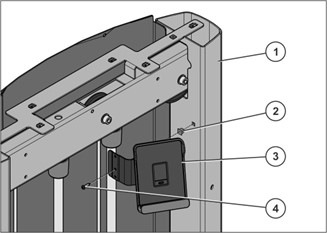

6. Sätt in en grommet i tornets befintliga fyrkantiga hål och sätt in 8 X 3/4 PHL PAN-skruven i mittenhålet på enhetshållaren. Dra åt till 16-20 in-lbs (1,8-2,2 Nm).

Artikel	Beskrivning	Antal
1	Torn	1
2	Kabelgenomföring	1
3	Enhetshållare	1
4	8 X 3/4 PHL PAN-skruv	1

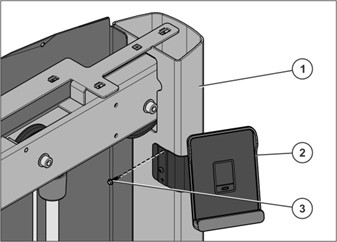

7. Se till att enhetshållaren är i lod och fäst det övre hålet på enhetshållaren i tornet med 8-18 X 3/4 självgängande skruv. Dra inte åt för hårt. Dra åt till 16-20 in-lbs (1,8-2,2 Nm).

Artikel	Beskrivning	Antal
1	Torn	1
2	Enhetshållare	1
3	8-18 X 3/4 självgängande skruv	1



Installation av enhetshållare slutförd



Installera huvudenheten



Huvudenheten används tillsammans med en puck på gymmaskiner som är utrustade med en viktstapel. Huvudenheten monteras på toppplattan av viktstapeln, med fri siktlinje till en reflekterande klistermärke som är fäst på en plan yta ovanför huvudenheten. Det reflekterande klistermärket måste fästas på ett lämpligt område inne i maskinen med fri siktlinje till huvudenheten. Den optiska sensorn ska röra sig tillsammans med viktstapeln i en rak linje mot det reflekterande klistermärket. Det måste finnas ett fritt synfält, ungefär +/- 10 grader från sensorn mot det reflekterande klistermärket. Det maximala avståndet mellan huvudenheten i sin lägsta position och det reflekterande kortet högst upp är 160 cm/63 tum.



Använd LF Assist-appen

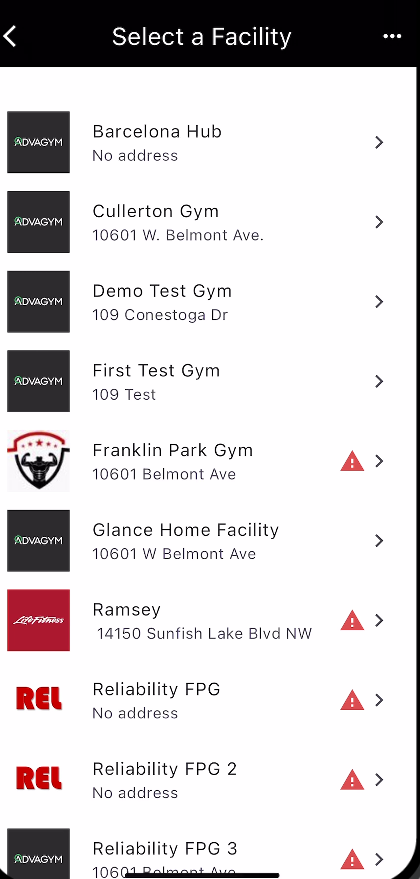

Life Fitness-planeraren bör ha gett dig tillgång till anläggningen där du installerar. Om du inte ser anläggningen, kontakta planeraren. De kan lägga till ditt konto nästan i realtid. Om du behöver uppdatera listan efter att ändringar har gjorts, klicka på de tre prickarna i det övre högra hörnet och klicka på ladda om gym.

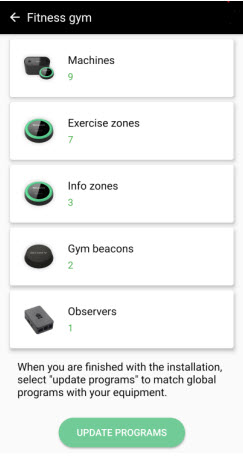

1. Tryck på fliken för maskiner i översikten över platsen.

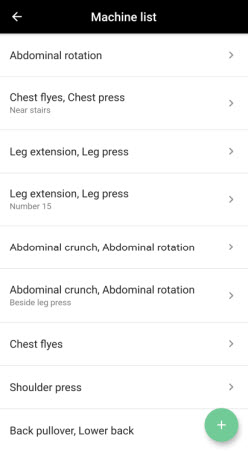

2. Tryck på “+”-knappen i översikten över maskiner.

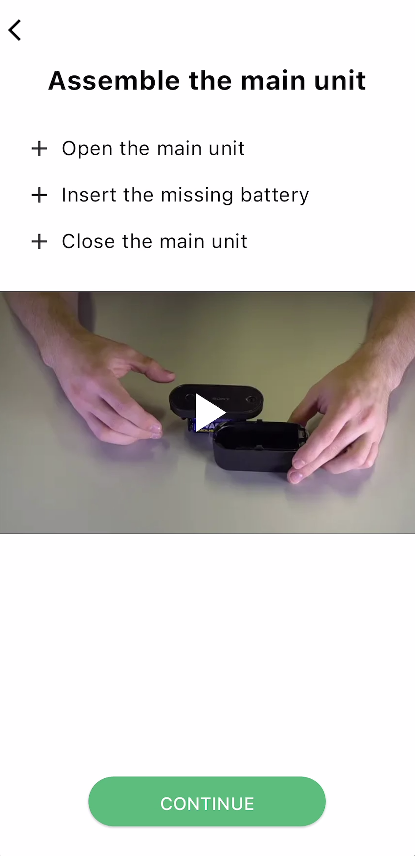

3. Öppna huvudenheten genom att trycka på toppen och skjuta den lätt nedåt (släppa låsmekanismen) och sedan skjuta framåt (längs med längden). Skjut av toppen och lyft från höljet. Den vita etiketten är placerad bredvid batteripaketet på ena sidan. Obs: installera ett batteri från förpackningen,  Du måste installera alla fyra batterier korrekt för att enheten ska fungera.

4. Skjut av toppen och lyft från höljet. Installera AA-batterier och se till att alla fyra batterier är korrekt placerade. (Huvudenheten är i viloläge när den är stillastående. Att skaka huvudenheten väcker den. När enheten är vaken blinkar en grön LED-lampa var tredje sekund och sänder ut sin MAC-adress. Efter 3 sekunder utan aktivitet går den tillbaka till viloläge.)

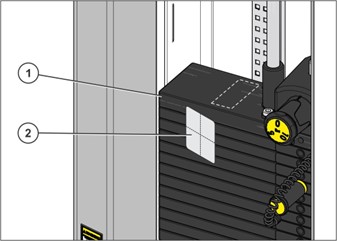

5. Rengör toppen av viktstapeln med en alkoholservett. Se till att vänta några minuter för att Isopropylalkoholen ska torka helt. Se till att placera huvudenheten på toppplattan. Beroende på typen av stapel kan det vara på olika platser. Life Fitness ingenjörsteam har verifierat att huvudenheten passar på toppplattan av de stödda produktlinjerna. Ytan på viktstapeln ska rengöras noggrant med en mjuk trasa och Isopropylalkohol (även kallad isopropyl, isopropanol eller 2-propanol) med mer än 95% koncentration, innan huvudenheten monteras på ytan.



Artikel	Beskrivning	Antal
1	Viktstapel	1
2	Alkoholservett	1

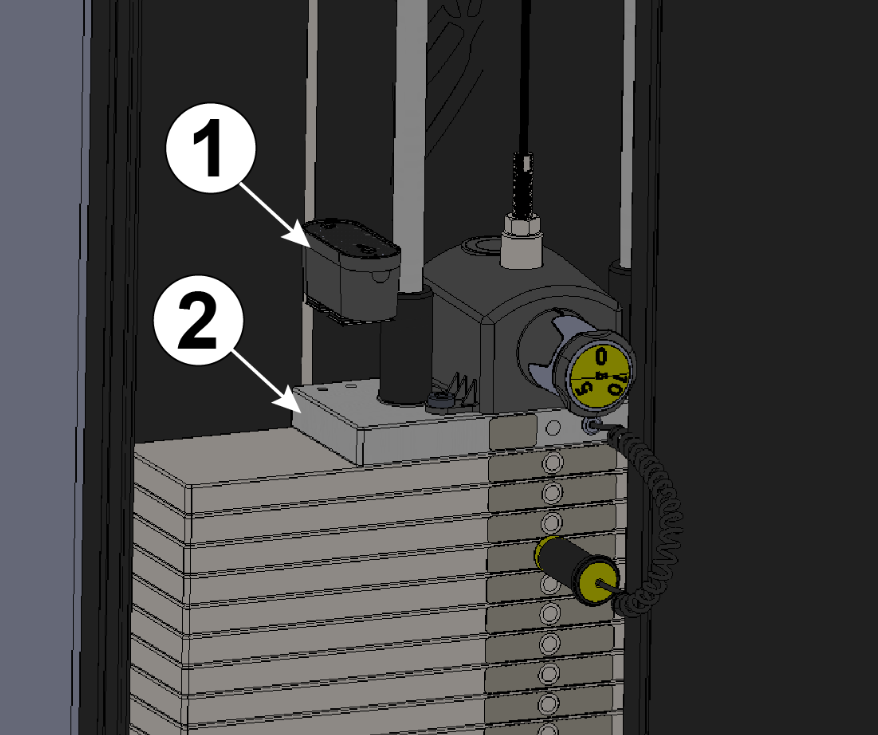

6. Ta bort det skyddande bakstycket från huvudenheten, installera huvudenheten så att batteriluckan/toppkåpan öppnas mot dragpinnen - tryck och fäst den på viktstapeln, direkt under det reflekterande kortet. Huvudenheten levereras med ett skyddande plastskydd som måste tas bort efter installationen. Sensorfönstret måste vara rent och dammfritt. Det kan rengöras med en mjuk trasa om det är smutsigt. Obs: Även om enheten är förladdad med kardborretejp rekommenderar vi att batteribyte sker utan att ta bort huvudenheten från toppplattan och istället öppna batteriluckan/toppkåpan.



Artikel	Beskrivning	Antal
1	Huvudenhet	1
2	Viktmagasin	1



7. Bekräfta montering av huvudenheten

Installation av huvudenhet slutförd





Installera reflekterande kort

Huvudenheten är monterad på toppplattan av viktmagasinet, med fri siktlinje till en reflekterande klistermärke som är fäst på en plan yta ovanför huvudenheten. Det reflekterande klistermärket måste fästas på ett lämpligt område inuti maskinen med fri siktlinje till huvudenheten. Den optiska sensorn ska röra sig tillsammans med viktmagasinet i en rak linje mot det reflekterande klistermärket. Det måste finnas ett fritt synfält, ungefär +/- 10 grader från sensorn mot det reflekterande klistermärket. Det maximala avståndet mellan huvudenheten i sin lägsta position och det reflekterande kortet högst upp är 160 cm/63 tum. Det reflekterande klistermärket som levereras med huvudenheten måste användas; inget annat reflekterande kort är tillåtet.

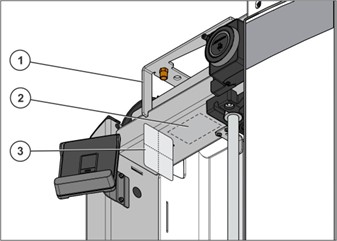

1. Rengör undersidan av tornets tvärrör med en alkoholservett. Se till att vänta några minuter tills isopropylalkoholen har torkat helt. Det reflekterande klistermärket måste monteras på en plan yta vinkelrätt mot sensorns optiska axel som visas. Ytan måste rengöras med isopropylalkohol (även kallad isopropanol eller 2-propanol) med mer än 95% koncentration och en mjuk trasa i förväg.

Artikel	Beskrivning	Antal
1	Torn	1
2	Område att rengöra	1
3	Alkoholservett	1

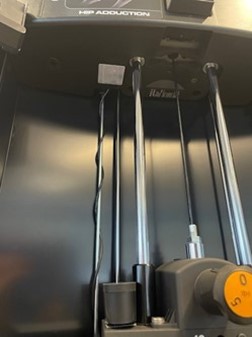

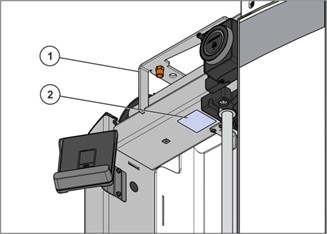

2. Ta bort det skyddande bakstycket och fäst reflektorn på undersidan av tornets tvärrör.

Artikel	Beskrivning	Antal
1	Torn	1
2	Reflektor	1

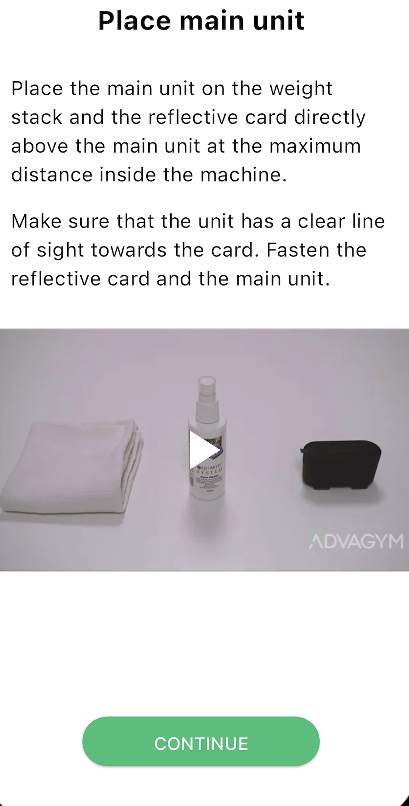

Använd LF Assist-appen

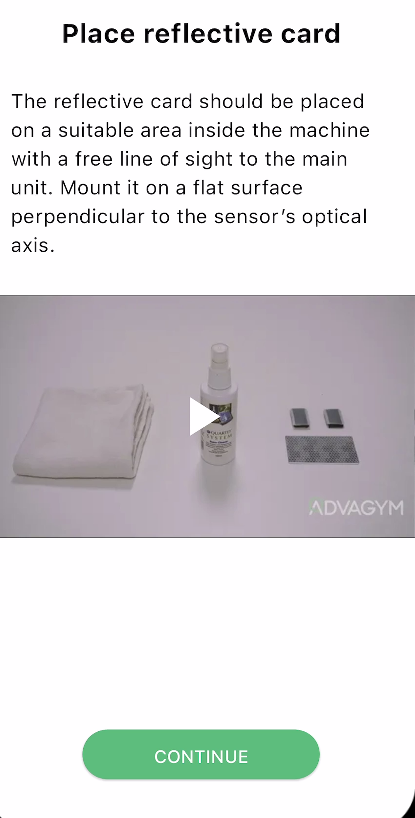

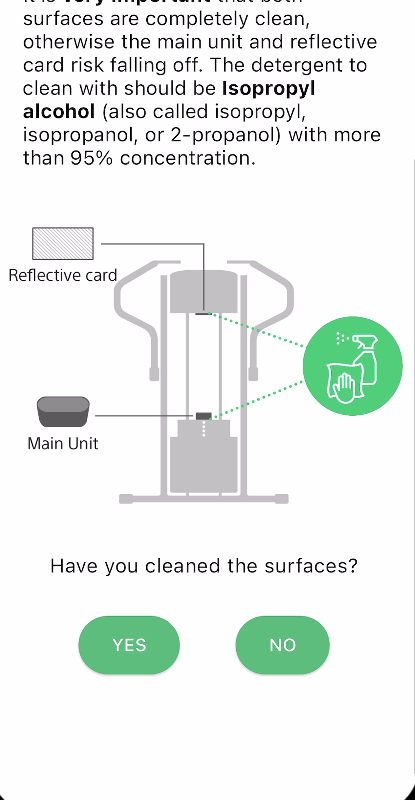

3. Bekräfta rengöring av toppviktsplattan och tornet där du placerade det reflekterande kortet

4. Bekräfta placeringen av det reflekterande kortet



5. Bekräfta placeringen av huvudenheten



6. Följ instruktionerna i appen för att sätta huvudenheten i parkopplingsläge. Tryck på Sök

7. Applikationen söker nu efter huvudenheten och mäter dess signaler.



8. Kontrollera att avståndet mellan huvudenheten och det reflekterande kortet är ungefär som det står i applikationen.





9. Tryck på Lägg till övningar för att lägga till en övning eller kopiera övningar för att kopiera en redan befintlig övning från gymmet. Välj maskinövningen för den aktuella maskinen genom att trycka på ett namn. (Tryck på informationsknappen för att se en instruktionsvideo av övningen)

10. Upprepa steg 9 för att lägga till fler maskinövningar på maskinen som bröstflygning/bakre delt, höftadduktion/höftabduktion assisterad dip/chin eller tryck på klar för att fortsätta.



11. Välj huvudvikterna genom att trycka på toppviktsmagasinet.
Välj huvudviktsmagasinet bland listan över viktmagasin eller skapa ett nytt genom att trycka
på “+”-knappen. (Om detta är den första maskinen som installeras på gymmet, kommer listan att vara tom)

Om huvudviktsmagasinet för maskinen inte finns i listan, skapa ett nytt genom att följa dessa steg:
Ange antalet vikter i viktmagasinet.
Lägg till det första och andra värdet för viktmagasinet.

En “smart-add”-lösning fyller resten av listan med värden av samma delta-vikt som det sista paret vikter. Bekräfta att värdena är korrekta. Om inte, korrigera värdena manuellt enligt viktmagasinet från topp till botten. Tryck på spara.

Om maskinen har "extra vikt":
Välj den extra vikten genom att trycka på den nedersta viktstapeln.
Välj den extra viktstapeln bland listan över viktstaplar eller skapa en ny genom att trycka på "+"-knappen. (Om detta är den första maskinen som installeras på platsen kommer listan att vara tom)

Om den extra viktstapeln för maskinen inte finns i listan, skapa en ny genom att följa dessa
steg:
Ange antalet staplar på viktstapeln.
Lägg till det första och andra värdet på viktstapeln.

En "smart-add"-lösning fyller resten av listan med värden, på samma sätt som för huvudstapeln. Bekräfta att alla värden är korrekta. Ett snabbt sätt att göra detta är att kontrollera om det nedersta/tyngsta numret på stapeln matchar det nedersta numret i appen. Om inte, korrigera värdena manuellt enligt viktstapeln från topp till botten. Tryck på spara.



Installera puck

Axiom puckplaceringar

Axiom-modell	Beskrivning	Puckplacering: Grön
OP-AB	Abdominal	Vänster
OP-ABBA	Abdominal/Ryggsträckning	Vänster
OP-BC	Bicepscurl	Vänster
OP-BT	Bicepscurl/Tricepsextension	Vänster
OP-CP	Bröstpress	Vänster
OP-FLY	Fly	Höger
OP-HAA	Höftabduktor-adduktor	Vänster
OP-LC	Bencurl	Vänster
OP-LCE	Bencurl/Extension	Vänster
OP-LE	Benextension	Vänster
OP-LP	Benpress	Vänster
OP-LR	Neddragning/Rodd	Höger
OP-MP	Multipress	Vänster
OP-PD	Neddragning	Höger
OP-RW	Rodd	Höger
SS-SLCE	Sittande bencurl/Extension	Vänster
OP-SP	Axelpress	Vänster
OP-TE	Tricepsextension	Vänster



Installera en puck på maskinen

1. Rengör platsen med en alkoholservett. Se till att vänta några minuter tills isopropylalkoholen har torkat helt. Ta bort skyddsbaksidan från pucken, centrera sedan noggrant och fäst pucken på maskinen.

2. Ta bort isoleringen för att aktivera pucken

För att aktivera batteriet, ta försiktigt bort den isolerande dragfliken, markerad här i gult. Om dragfliken tas bort för aggressivt kan batteriet lossna. Puckens ljus ska nu tändas i blå färg innan det stängs av. Om du behöver öppna pucken, följ instruktionerna direkt nedan.

Obs: För att komma åt batteriet (CR2450) om det behöver bytas ut, ta bort det gamla batteriet.

För att installera det nya batteriet, skjut in batteriet i facket med den positiva sidan vänd uppåt.

För att stänga pucken, lokalisera pilen på bakstycket. Pilen ska peka mot låsfliken. Vrid bakstycket åt höger tills du hör ett klick.



Använd LF Assist-appen



3. Bekräfta att batteriet är aktivt



4. Bekräfta placeringen av pucken

5. Identifiera pucken genom att följa instruktionerna i appen.







6. För att starta testet, tryck och släpp knappen på huvudmodulen tills LED-lampan blir blå. Detta kan ta upp till 3 minuter. Om det lyckas betyder det att huvudmodulen kan kommunicera med observatören.

• Om det inte lyckas kommer du att misslyckas med testet ytterligare 3 gånger. Om du inte kan få huvudmodulen att installeras, kontakta kundsupport. Se följande artikel för Life Fitness Service Support Kontaktinformation
• Om enheten är för långt bort från observatören kan det vara ett avståndsproblem. Obs: en extra observatör kan behövas om täckningen är större än 328 kvadratfot.













Montera Axiom igen

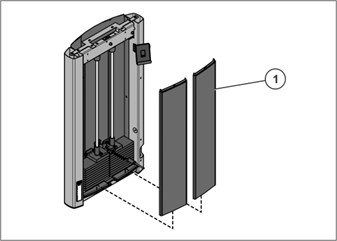

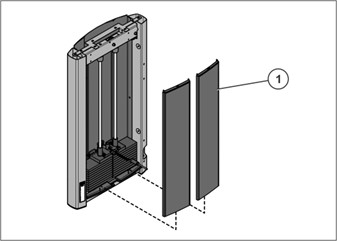

1. Sätt försiktigt in och byt ut de främre kåporna, om de är utrustade.

Artikel	Beskrivning	Antal
1	Främre kåpa	2

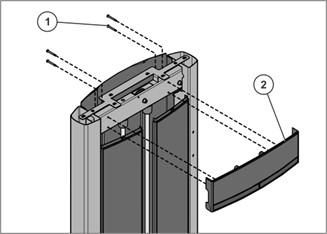

2. Fäst den främre kåpan med M6 X 50mm HCS-skruvar och dra åt till 10-13 in-lbs (1,1-1,5 Nm).

Artikel	Beskrivning	Antal
1	M6 X 50mm HCS-skruv	4
2	Främre kåpa	1

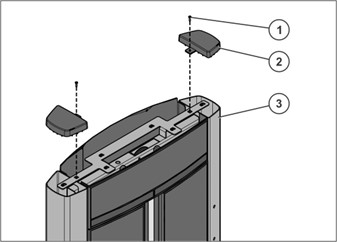

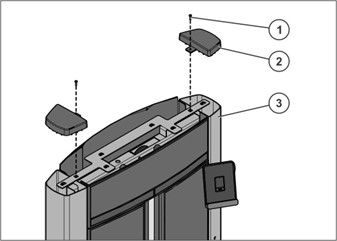

3. Fäst rörkåporna med 8 X 3/4 PHL PAN-skruvar på tornet och dra åt till 10-13 in-lbs (1,1-1,5 Nm).

Artikel	Beskrivning	Antal
1	8 X 3/4 PHL PAN-skruv	2
2	Rörkåpa	2
3	Torn	1

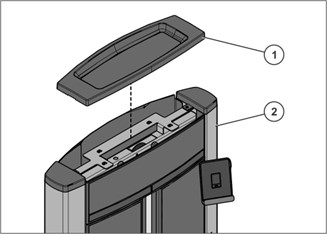

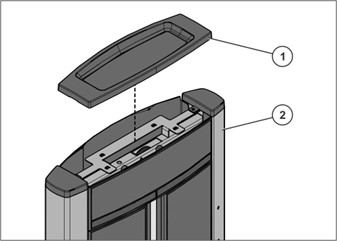

4. Byt ut toppkåpans bricka på tornet.

Artikel	Beskrivning	Antal
1	Torn	1
2	Toppkåpans bricka	1





5. Lokalisera den befintliga serienummersetiketten på enhetens huvudram. Rengör området och applicera serienummersetiketten på huvudramen på enheten som den installeras på.

Artikel	Beskrivning	Antal
1	Serienummersetikett	1
2	Huvudram	1



Se följande artikel Life Fitness Connect System Hur man tar bort, redigerar, byter ut en maskin för att ta bort, redigera eller byta ut en maskin (huvudenhet eller puck)



Se följande artikel för ytterligare Life Fitness Connect System Kit Styrka Installationsinstruktioner
