Se följande instruktioner för hur du installerar Life Fitness Connect System på Insignia T Trim Selectorized Strength Products
Förutsättning: Säkerställ att anläggningen uppfyller kraven för Life Fitness Connect System

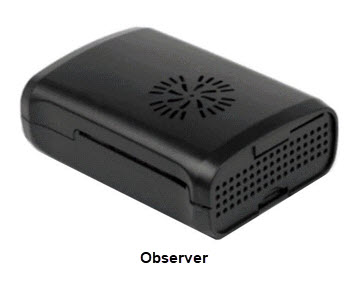

Steg 1: Installera Observer
Steg 2: Anslut System Insignia T Trim Huvudenhet och Puck med hjälp av Life Fitness Assist App.
Montera isär Insignia

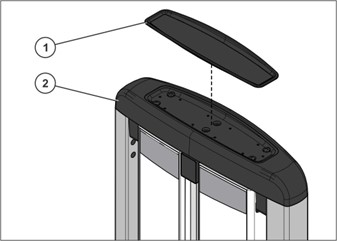

1. Lyft och ta bort tornlockets bricka från tornlocket. Obs: Vi rekommenderar att ta bort viktstackens kåpor för att installera komponenten för Life Fitness Connect System, men se videon nedan om du vill försöka installera utan att ta bort kåporna.
| Artikel | Beskrivning | Antal |
| 1 | Tornlockets bricka | 1 |
| 2 | Tornlock | 1 |
2. Lossa och ta bort fästdelarna och tornlocket.
| Artikel | Beskrivning | Antal |
| 1 | M10 X 1.5 25mm Skruv | 4 |
| 2 | 3/8 Platt bricka | 4 |
| 3 | Tornlock | 1 |

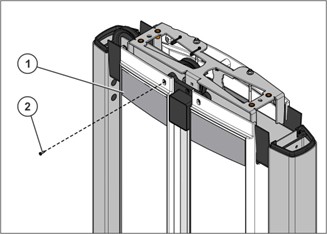

3. Lossa och ta bort skruven från vänster främre kåpa.
| Artikel | Beskrivning | Antal |
| 1 | Främre kåpa | 1 |
| 2 | M8 X 3/4 Panhuvudskruv | 1 |

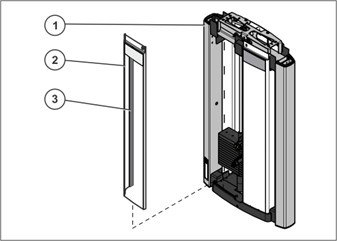

4. Lyft försiktigt och ta bort främre kåpa, säkerställ att dess kåpextrusion fortfarande är fäst.
| Artikel | Beskrivning | Antal |
| 1 | Torn | 1 |
| 2 | Främre kåpa | 1 |
| 3 | Kåpextrusion | 1 |
Följande video visar hur man installerar batterier i huvudenheten samt ansluter huvudenheten och pucken med hjälp av Life Fitness Assist App. Metoden kan följas utan att behöva montera isär viktstackens kåpor som dokumenterats i ovanstående instruktioner.
Life Fitness Connect System T Trim Komponenter Installationsvideo

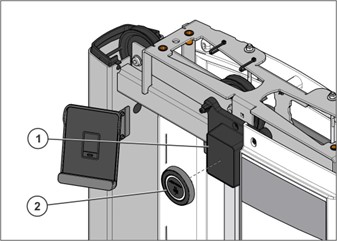

Installera batterier i huvudenheten

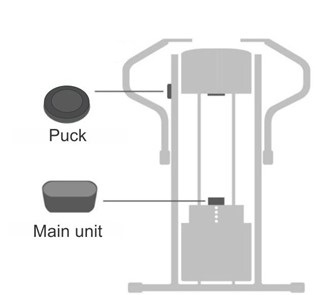

Huvudenheten används tillsammans med en puck på gymmaskiner, som är utrustade med en viktstack. Huvudenheten monteras på toppplattan av viktstacken, med fri siktlinje till en reflekterande klistermärke som är fäst på en plan yta ovanför huvudenheten. Det reflekterande klistermärket är obligatoriskt att fästa på ett lämpligt område inne i maskinen med fri siktlinje till huvudenheten. Den optiska sensorn ska röra sig tillsammans med viktstacken i en rak linje mot det reflekterande klistermärket. Det måste finnas ett fritt synfält, ungefär +/- 10 grader från sensorn mot det reflekterande klistermärket. Det maximala avståndet mellan huvudenheten i dess lägsta position och det reflekterande kortet högst upp är 160 cm/63 tum.

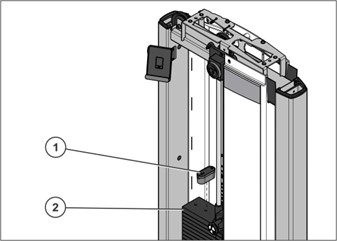

1. Lokalisera huvudenheten och följ steg 2 för att placera batterierna. Du ska kunna ta bort toppkåpan på huvudenheten utan att ta bort den från viktplattan. Dock är den förmonterad med kardborretejp. Det är möjligt att ta bort huvudenheten för att installera batterierna och placera den tillbaka på kardborretejpen. Om du använder denna metod, fäst kardborreförbindelsen ordentligt.
Obs: Om Velco-anslutningen blir komprometterad så att huvudmodulen inte fäster vid viktstapeln, måste du följa Steg 5 i dessa Insignia Kit Instruktioner för att installera om huvudmodulen.
| Artikel | Beskrivning | Antal |
| 1 | Huvudmodul | 1 |
| 2 | Viktstapel | 1 |
2. Öppna huvudmodulen genom att trycka på toppen och skjuta den lätt nedåt (släpp låsmekanismen) och sedan skjuta framåt (längs med). Skjut av toppen och lyft från höljet. Den vita etiketten är placerad bredvid batteripaketet på ena sidan. Installera fyra (4) AA-batterier i huvudmodulen.
Obs: Batterierna levereras tejpade till enhetsfästet.
3. Placera tillbaka toppen av huvudmodulen i höljet. Förskjut toppen och skjut den motsatt väg på plats. Du kommer att höra ett "klick" när den är på plats. VIKTIGT: Se till att toppen är ordentligt fastsatt i höljet. Ge toppen ett försiktigt ryck. Om den lossnar, upprepa steget och se till att du hör "klicket".

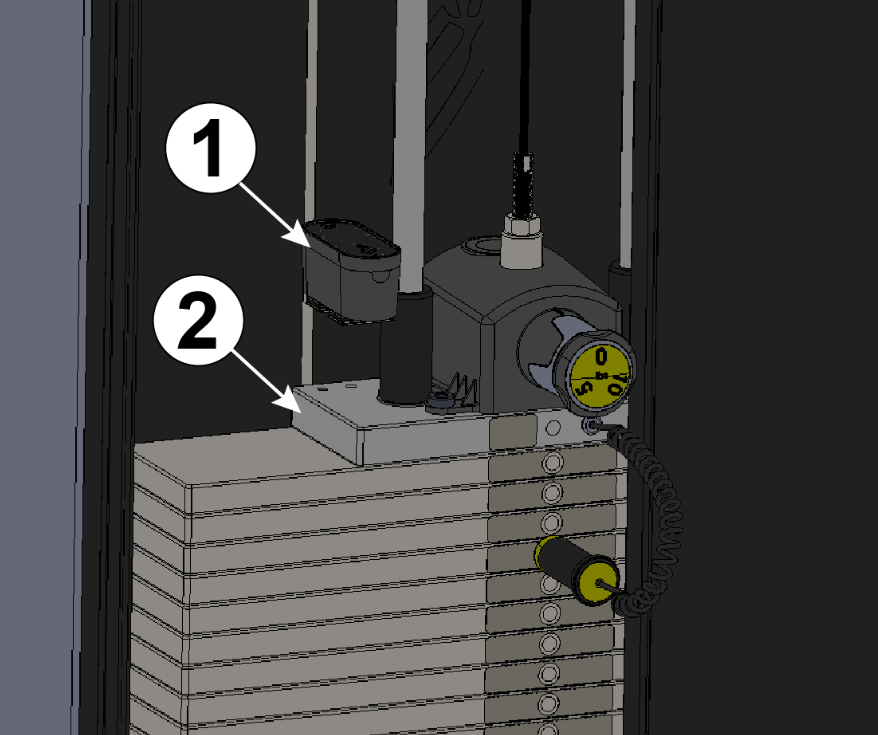

4. Om huvudmodulen togs bort för att lägga till batterier, sätt tillbaka huvudmodulen så att batteriluckan/topplocket öppnas bort från produktens framsida - tryck och fäst den vid viktstapeln. Huvudmodulen levereras med ett skyddande plastöverdrag som måste tas bort efter installationen. Sensorfönstret måste vara rent och dammfritt. Det kan rengöras med en mjuk trasa om det är smutsigt.
| Antal | ||
| 1 | Huvudmodul | 1 |
| 2 | Viktstapel | 1 |
5. Leta upp pucken
| Artikel | Beskrivning | Antal |
| 1 | Puck | 1 |
6. Ta bort isoleringen för att aktivera pucken
Batteri CR2450 är förinstallerat. För att aktivera batteriet, ta bort den isolerande dragfliken, markerad här i gult. Puckens ljus ska nu tändas i blå färg innan det stängs av. Ibland kan dragfliken rubba batteriet. Därför kontrollerar du det blå ljuset. Om du behöver öppna pucken, följ instruktionerna direkt nedan.

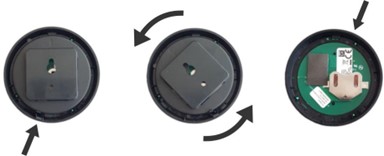

Obs: För att komma åt batteriet (CR2450) om det behöver bytas, leta upp fliken längst ner på pucken. Använd en platt skruvmejsel för att trycka på fliken och vrid toppen av pucken åt vänster.
Tryck tillbaka batteriet på plats
För att stänga pucken, leta upp pilen på bakstycket. Pilen ska peka mot låsfliken. Vrid bakstycket åt höger tills du hör ett klick.
Använd LF Assist-appen för att para ihop huvudmodulen och pucken

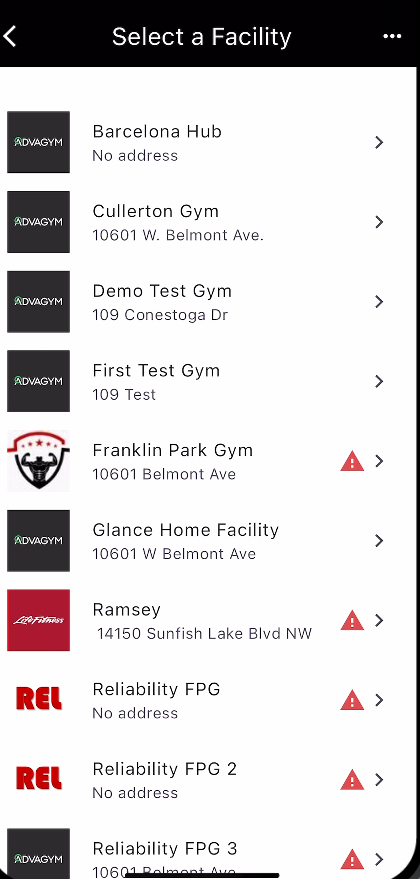

Du bör ha blivit inställd på denna app före installationen av ditt driftteam. Om du inte ser anläggningen, kontakta din chef eller Life Fitness support. De kan lägga till ditt konto nästan i realtid. Om du behöver uppdatera listan efter att ändringar har gjorts, klicka på de tre prickarna längst upp till höger och klicka på ladda om gym. Hitta namnet på gymmet och tryck på plattan.

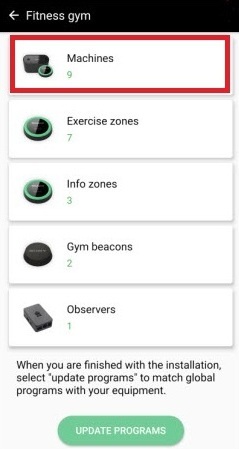

7. Tryck på fliken för maskiner i webbplatsöversikten.

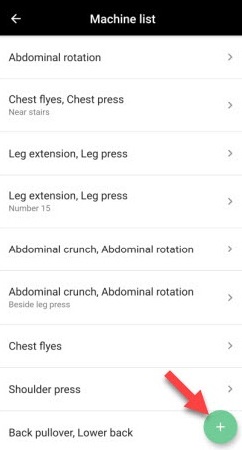

8. Tryck på “+”-knappen i maskinöversikten.

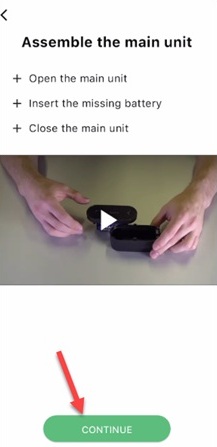

9. Bekräfta montering av enheten som tidigare utförts inom appen, tryck på fortsätt

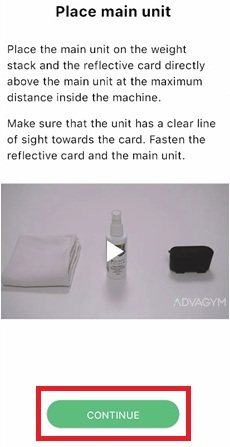

10. Bekräfta montering av huvudmodulen

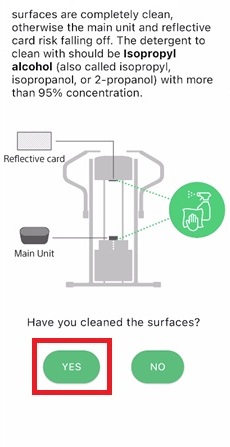

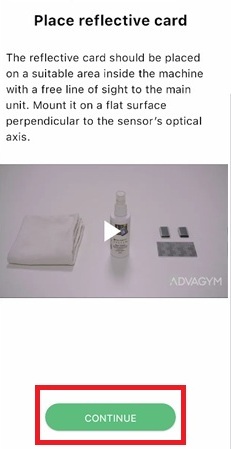

11. Det reflekterande kortet installerades under tillverkningen. Gör en visuell inspektion för att säkerställa att kortet är installerat. Fortsätt/Bekräfta i appen.
12. Fortsätt/Bekräfta placeringen av det reflekterande kortet

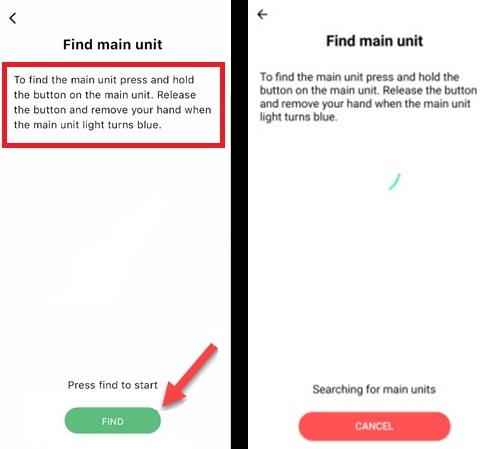

13. Hitta huvudmodulen - följ instruktionerna i appen: För att hitta huvudmodulen, håll in knappen på huvudmodulen. Släpp knappen och ta bort handen när huvudmodulens ljus blir blått.
Tryck på hitta. Applikationen söker nu efter huvudmodulen och mäter dess signaler.

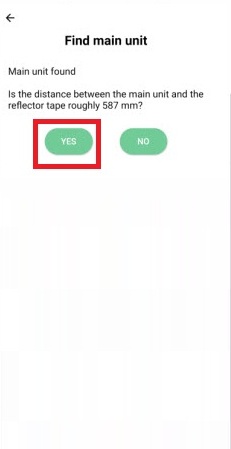

16. Välj Ja om avståndet mellan huvudmodulen och reflektionskortet är som det står i applikationen.

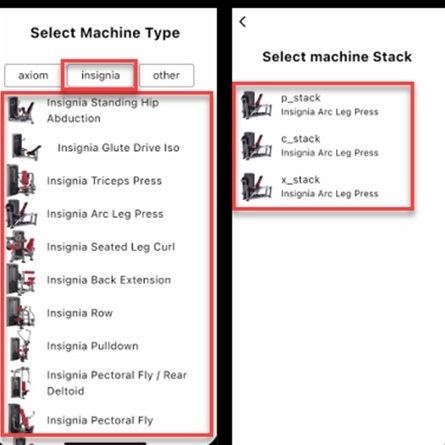

17. Välj Maskintyp t.ex. Insignia, välj Maskinstapel.

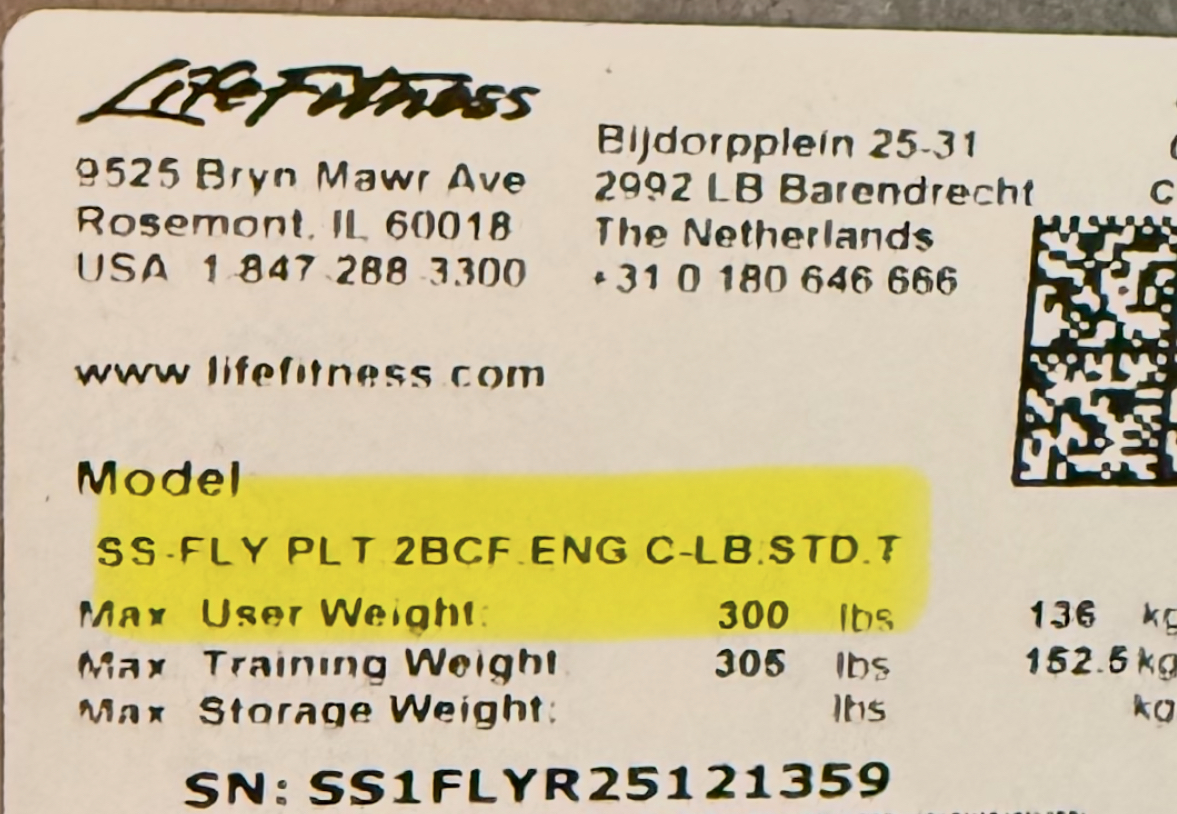

Etiketten med serienummer kan användas för att bestämma produkten och tillhörande maskinstapeltyp. Obs: CP står för Chest Press, medan CPX är Chest Press Dual Axis.
Viktstapeltyp i serienummeretikett:

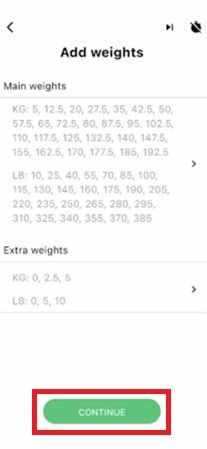

19. När du är på lägg till vikt-skärmen, välj Fortsätt

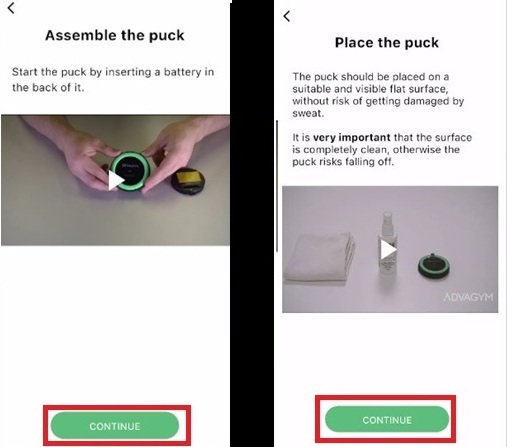

20. Tryck på Fortsätt för att bekräfta att batteriet är aktivt (eftersom isoleringen togs bort från pucken i föregående steg) och tryck på Fortsätt för att bekräfta placeringen av pucken.

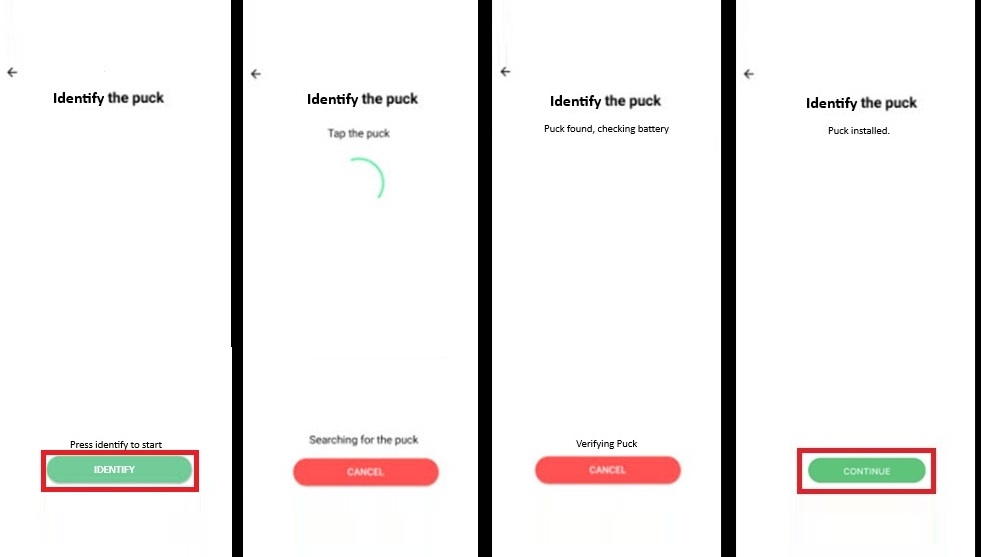

22. Identifiera pucken genom att följa instruktionerna i appen.

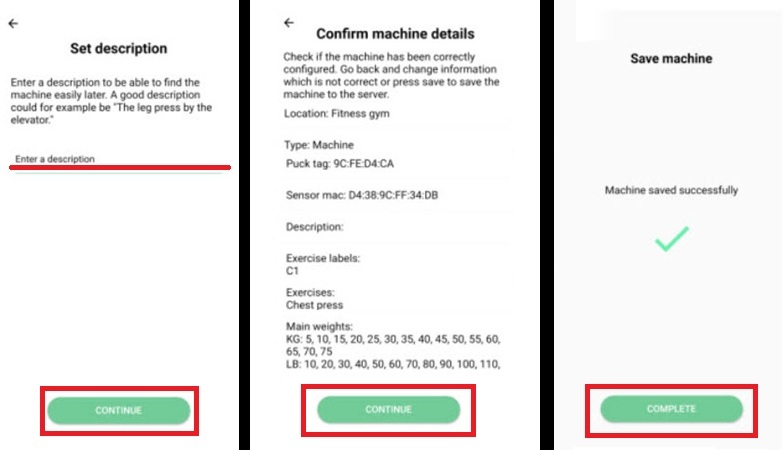

23. Ange produktbeskrivningen. Beskrivningen är viktig, särskilt när du har två eller fler av samma maskiner. Prata med anläggningschefen/klubbägaren för att bekräfta hur de vill att de ska namnges. Om chefen inte är där, gör ditt bästa för att namnge dem. Obs: Chefen kan ändra dem senare i Trainer Connect-verktyget. Tryck på Fortsätt för att bekräfta maskindetaljerna och tryck sedan på Slutför för att slutföra ändringarna.

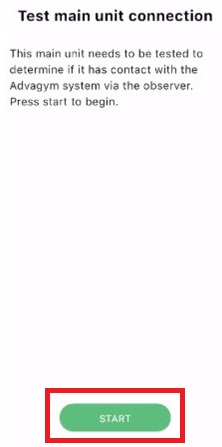

23. Testa huvudmodulens anslutning genom att trycka på start. För att starta testet, tryck och släpp knappen på huvudmodulen tills LED-lampan blir blå. Detta kan ta upp till 3 minuter. Om det lyckas betyder det att huvudmodulen kan kommunicera med observatören och installationen är klar.
- Om det inte lyckas kommer du att misslyckas med testet 3 gånger till. Om du inte kan få huvudmodulen att installeras, kontakta kundsupport. Se följande artikel för Life Fitness Service Support Kontaktinformation
- Om enheten är för långt borta från observatören kan det vara ett avståndsproblem. Obs: en extra observatör kan behövas om täckningen är större än 30 kvadratmeter.
Montera ihop Insignia

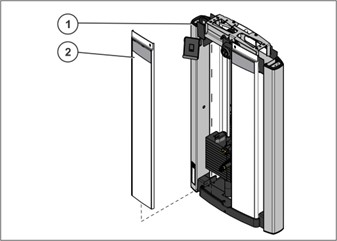

1. Med kåpans extrudering fäst vid den främre kåpan, skjut försiktigt tillbaka den främre kåpans enhet på plats.
| Artikel | Beskrivning | Antal |
| 1 | Torn | 1 |
| 2 | Främre kåpenhet | 1 |

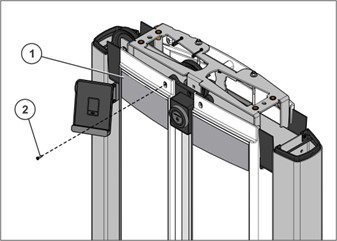

2. Byt ut skruven på den främre kåpan och dra åt till 16-20 in-lbs (1,8-2,2 Nm).
| Artikel | Beskrivning | Antal |
| 1 | Främre kåpa | 1 |
| 2 | M8 X 3/4 Pan Head Skruv | 1 |

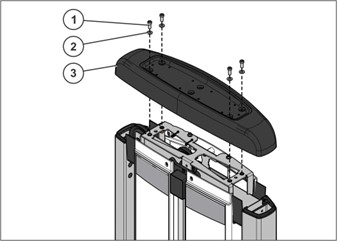

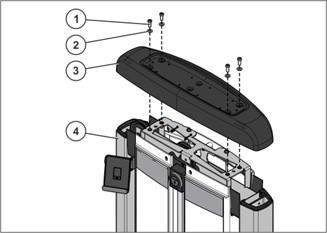

3. Byt ut hårdvaran, tornkåpan och dra åt till 8-10 ft-lbs (10,8-13,5 Nm).
| Artikel | Beskrivning | Antal |
| 1 | M10 X 1,5 25mm Skruv | 4 |
| 2 | 3/8 Platt bricka | 4 |
| 3 | Tornkåpa | 1 |

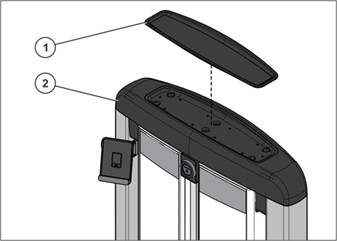

4. Tryck tillbaka tornkåpans bricka i tornkåpan.
| Artikel | Beskrivning | Antal |
| 1 | Tornlockbricka | 1 |
| 2 | Tornlock | 1 |
Se följande artikel Life Fitness Connect System Hur man tar bort, redigerar, ersätter en maskin för att ta bort, redigera eller ersätta en maskin (huvudenhet eller puck)
Steg 3: Installera Beacon
