Installera övre vattentanklock

Robert Garber
Skapat Uppdaterad

Denna artikel har automatiskt översatts från engelska språket genom artificiell intelligens. Vid en konflikt ska den engelska versionen gälla.

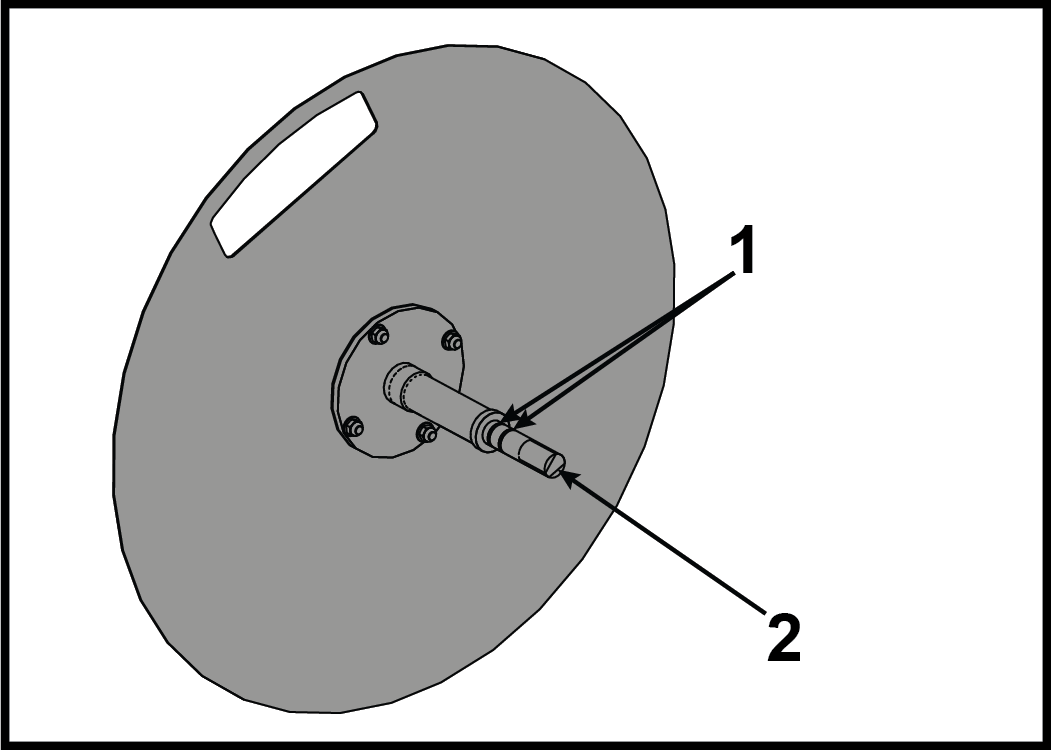

  1. Rengör axeln på bakplattan med en ren trasa.


    Artikel Beskrivning Antal
    1 O-ring 2
    2 Axel för bakplatta 1
  2. Installera två O-ringar på axeln för bakplattan.
  3. Applicera silikon på insidan av tankens monteringshål med hjälp av en silikonborste.

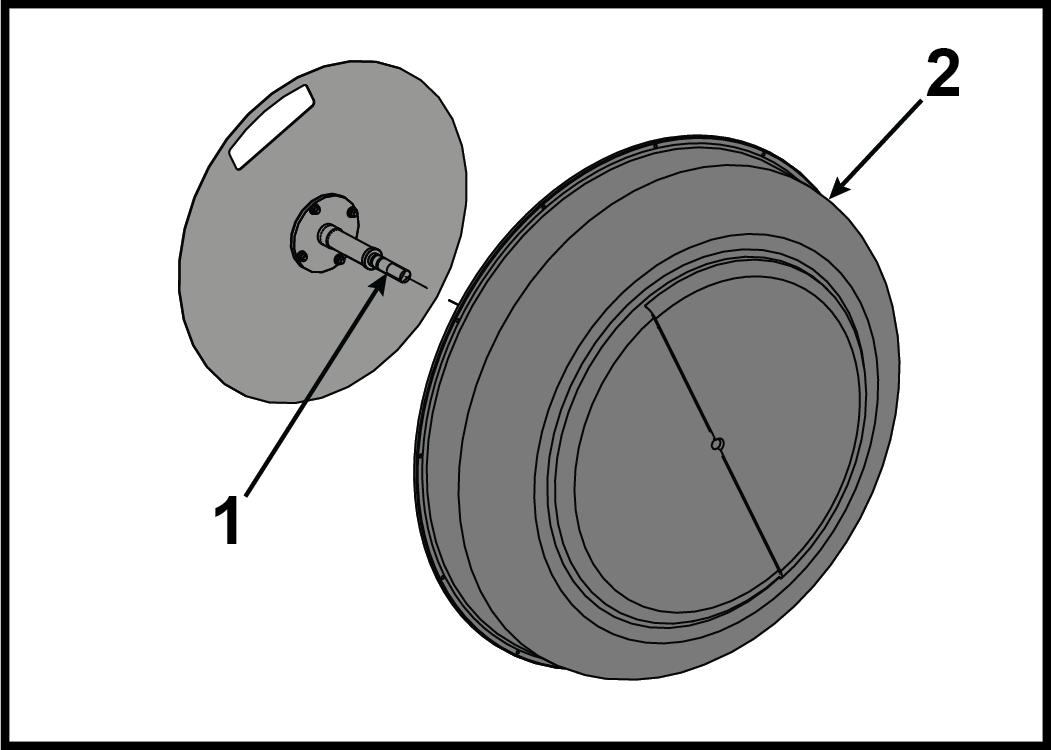

  4. Installera axeln för bakplattan i tanklocket.


    Artikel Beskrivning Antal
    1 Axel för bakplatta 1
    2 Tanklock 1

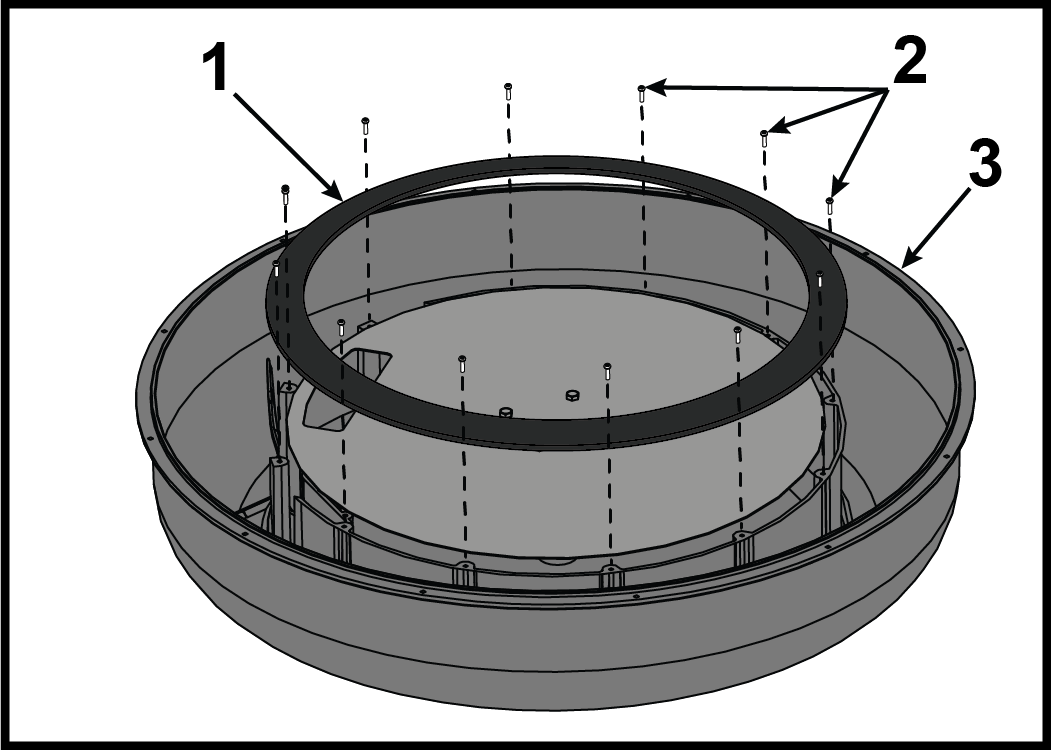

  5. Installera tolv bultar som fäster tankringen med en Phillips-skruvmejsel, men dra inte åt helt.


    Artikel Beskrivning Antal
    1 Tankring 1
    2 Bult 12
    3 Tanklock 1
  6. Dra åt bultarna helt. Moment till 10 kgf / cm.

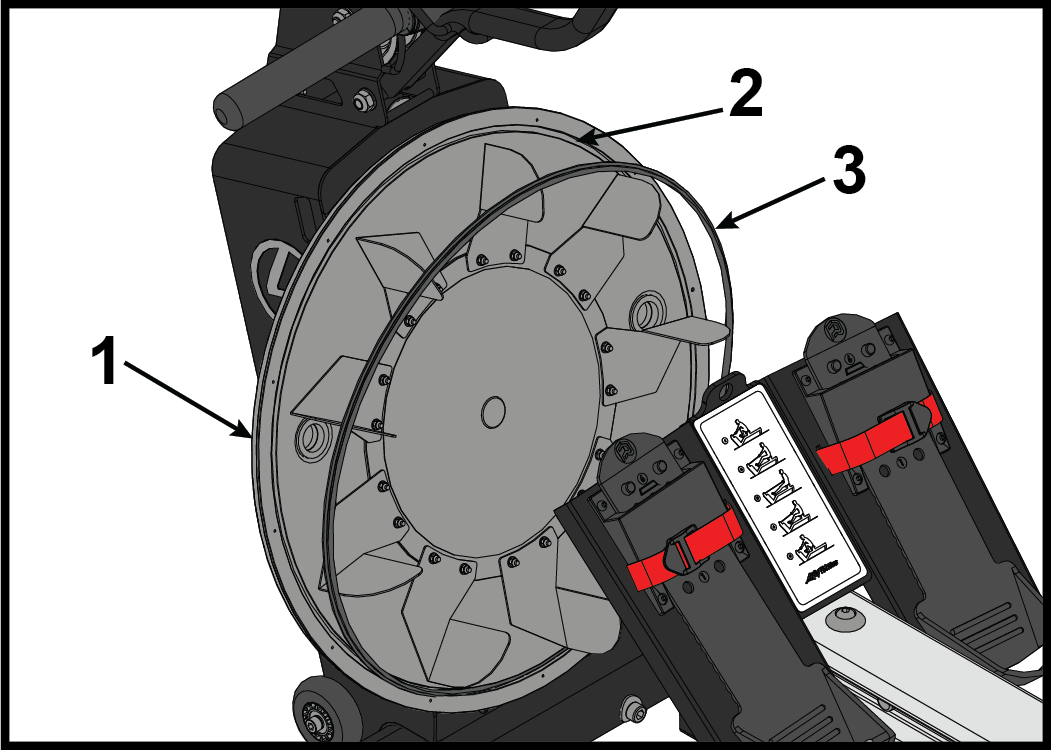

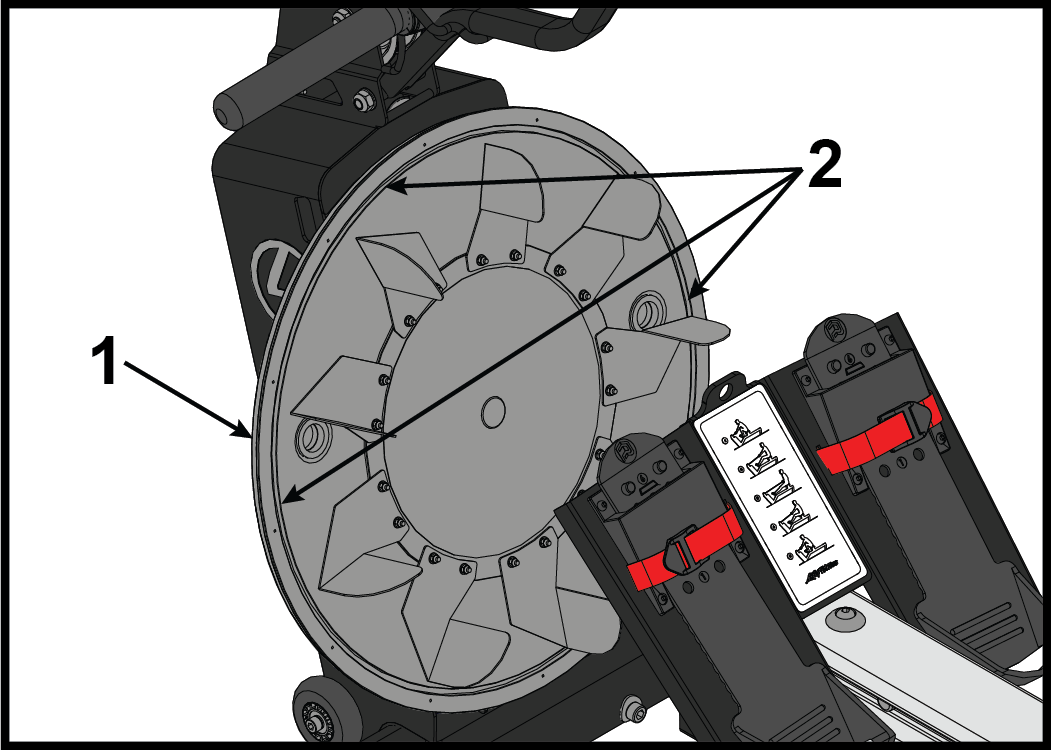

  7. Ta bort och kassera tanktätningen.


    Artikel Beskrivning Antal
    1 Tankbaksida 1
    2 Tanktätningens kanal 1
    3 Tanktätning 1

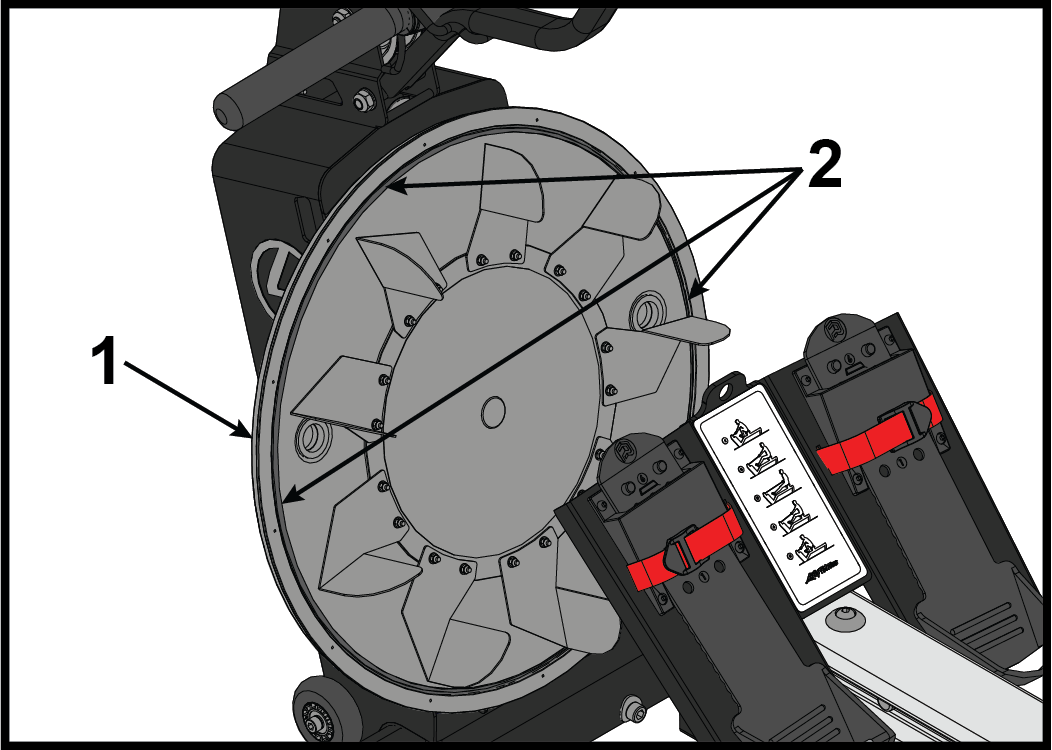

  8. Applicera silikon på tanktätningens kanal med en liten borste.


    Artikel Beskrivning Antal
    1 Tankens baksida 1
    2 Tanktätningens kanal 1

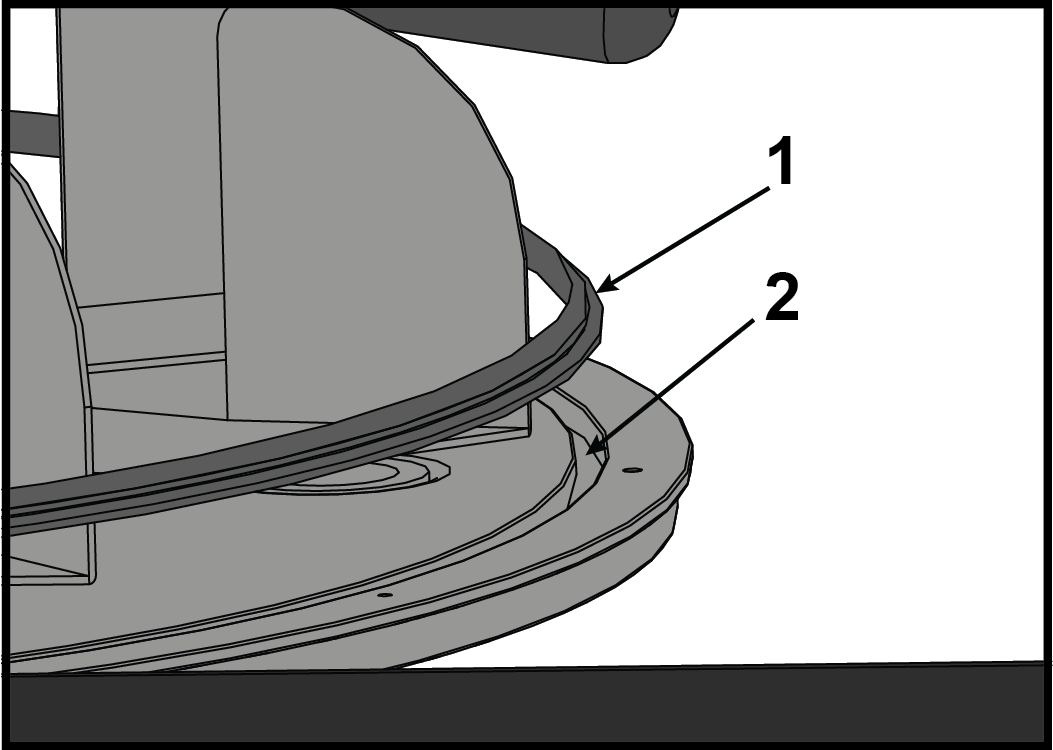

  9. Installera tanktätningen i tanktätningens kanal med den platta sidan mot insidan av tanken.


    Artikel Beskrivning Antal
    1 Tanktätning 1
    2 Tanktätningens kanal 1
  10. Applicera mer silikon på toppen av tanktätningen med en liten borste.


    Artikel Beskrivning Antal
    1 Tankens baksida 1
    2 Applicera silikon här 1

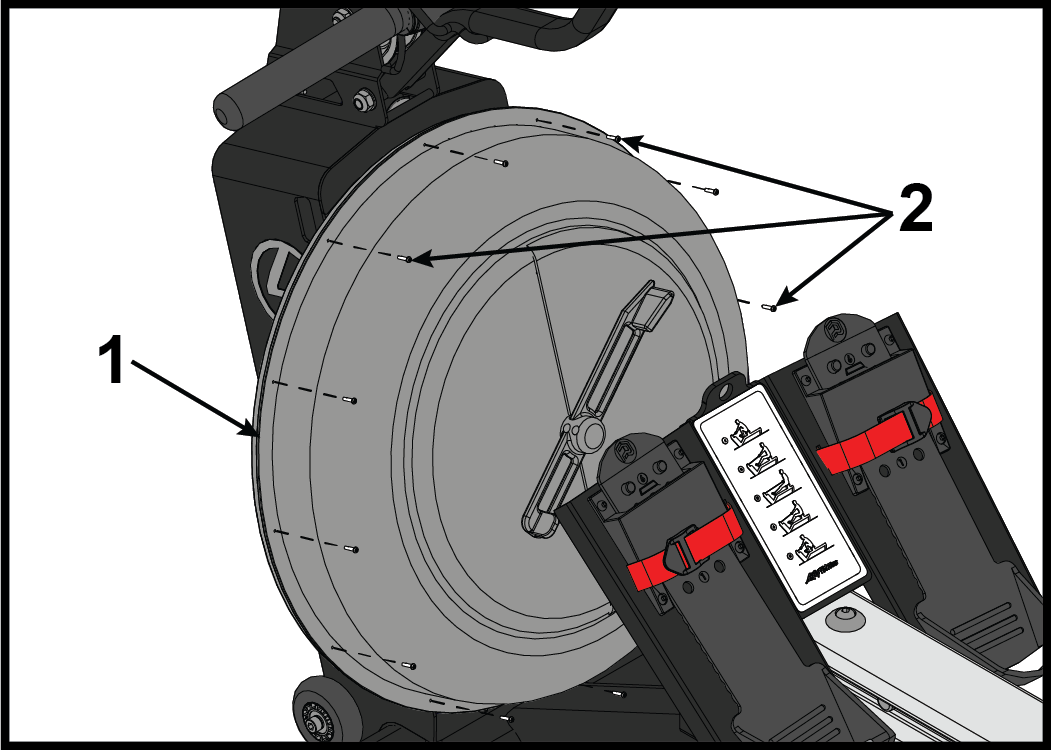

  11. Placera en bult i toppen av vattentankens lock och en i botten.
    Notera: Justera vattentankens lock med logotyper och dekaler horisontellt.


    Artikel Beskrivning Antal
    1 Tank 1
    2 Bultar 12
  12. Justera båda bultarna och installera vattentankens lock till basen.
  13. Dra åt bultarna delvis med en Phillips-skruvmejsel.
  14. Installera de tio andra bultarna och dra åt bultarna delvis med en Phillips-skruvmejsel.
  15. Dra åt alla tolv bultarna helt. Moment till 8 kgf / cm.

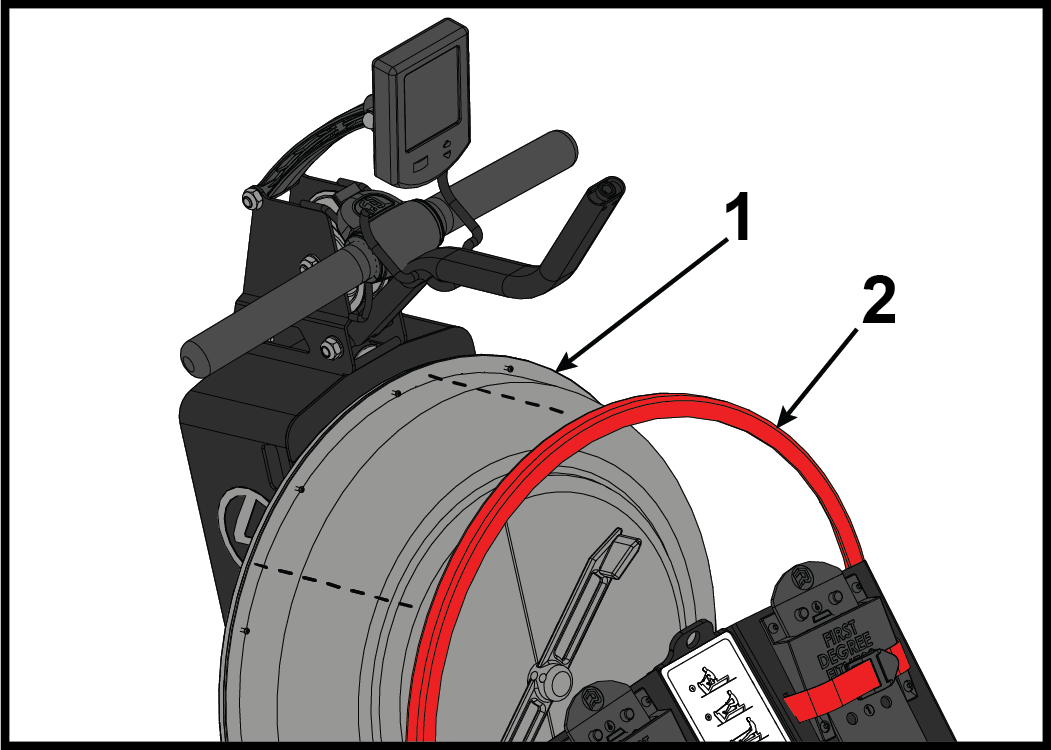

  16. Installera den röda yttre täckringen för hand.


    Artikel Beskrivning Antal
    1 Tank 1
    2 Röd yttre täckring 1

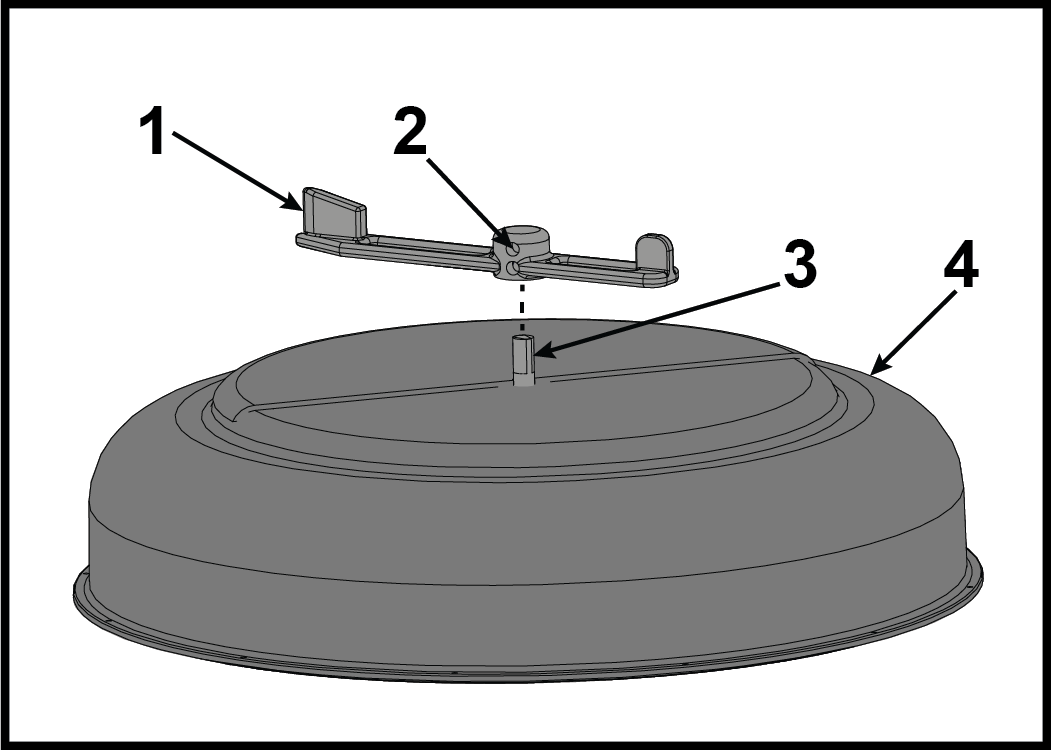

  17. Installera ställskruvar på justeringshandtaget och dra åt med en 4 mm insexnyckel. Testa rotationen av justeringshandtaget för smidig funktion.


    Artikel Beskrivning Antal
    1 Justeringshandtag 1
    2 Ställskruv 2
    3 Bakplåtaxel 1
    4 Tanklock 1

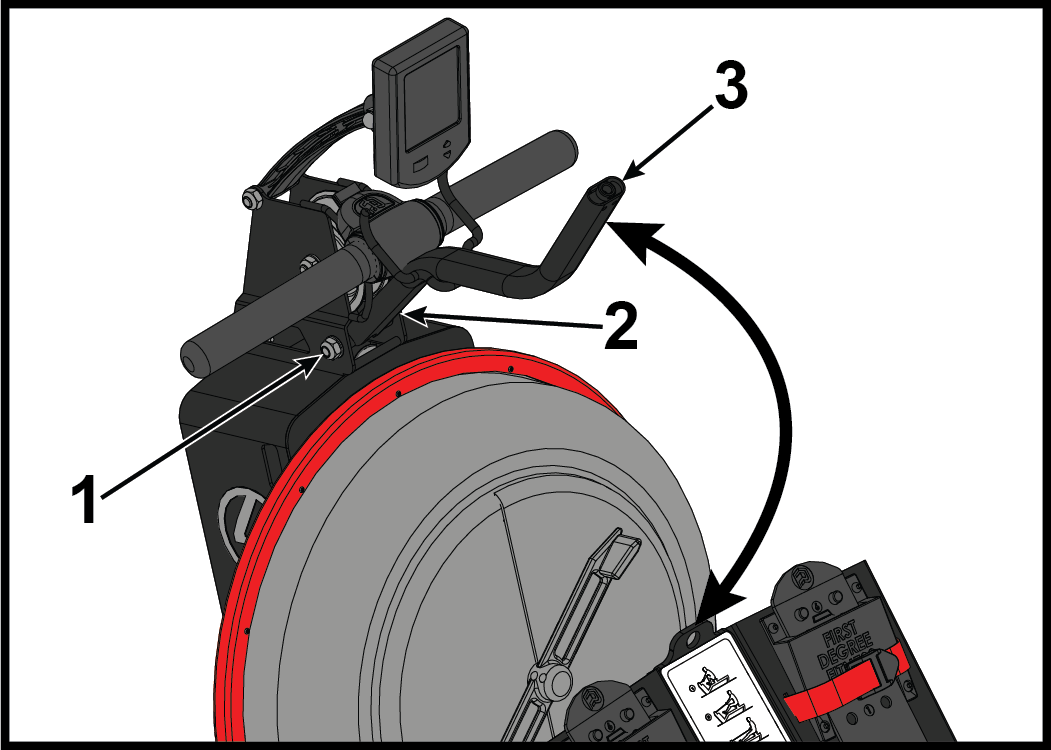

  18. Lossa bult och mutter som fäster toppen av S-böjstången med en 6 mm insexnyckel och 17 mm öppen nyckel.


    Artikel Beskrivning Antal
    1 Mutter 1
    2 Bult 1
    3 S-böjstång 1

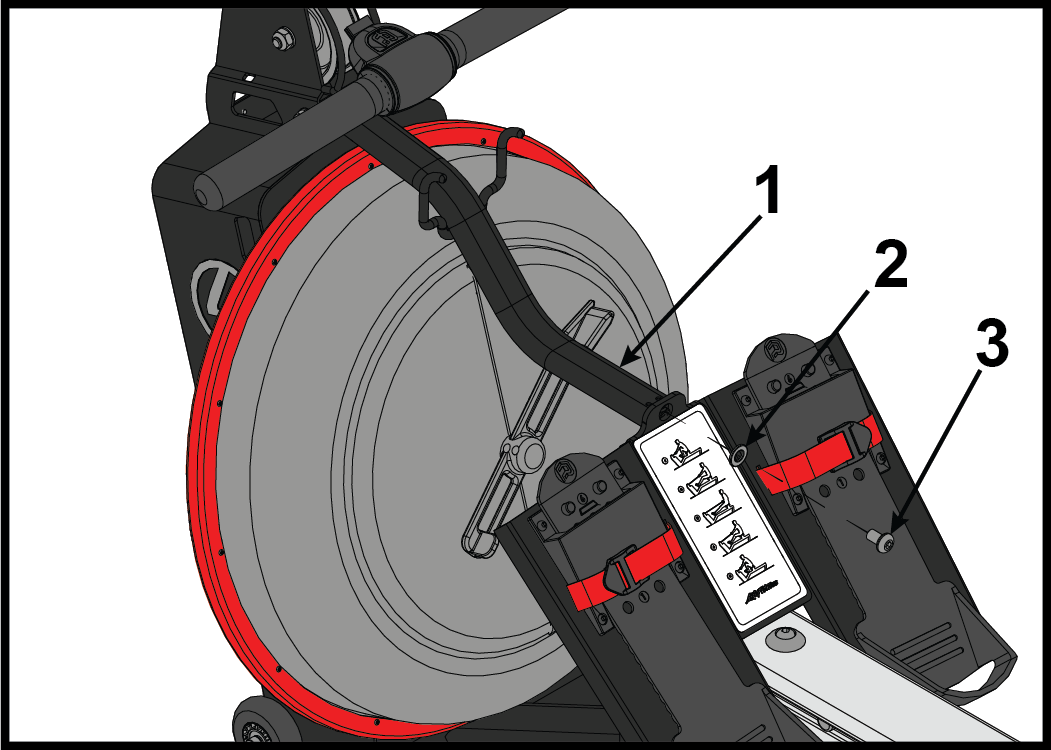

  19. Installera bult och bricka som fäster S-böjstången till fotplattan med en 6 mm insexnyckel. Dra åt till 180 kgf / cm.


    Artikel Beskrivning Antal
    1 S-böjstång 1
    2 Bricka 1
    3 Bult 1
  20. Dra åt bult och mutter som säkrar toppen av S-böjstången med en 6 mm insexnyckel och 17 mm öppen ändnyckel. Dra åt till 180 kgf / cm.
