| Dokumentnummer: | 8400421256983 |
|---|---|
| Revisionsdatum: | 11 juli 2022 |
| Erfarenhetsnivå: | Nybörjare |
| Tidsåtgång: | 45 minuter |
| Distribueras till: | Installatörer och tekniker |
| Problemkod: | MECRA |
| Garanti: | Standard |
| Life Fitness äganderätt och konfidentiell information. Endast för användning av avsedd mottagare. Informationen och instruktionerna i detta meddelande är avsedda för användning av skickliga tekniker. Efter att ha slutfört proceduren, kör enheten på alla nivåer för att verifiera korrekt funktion. Garantinformationen är endast för referens och kan ändras. Kontakta den lokala Life Fitness-representanten för mer information. | |
Meddelande: Efter att ha slutfört proceduren, kör enheten på alla nivåer för att verifiera korrekt
funktion.
BESKRIVNING
Row GX vattentankar kan läcka vatten om de har blivit skadade eller inte är korrekt installerade. För att lösa detta, identifiera först var vattnet läcker.
Notera: Du kan behöva ro några gånger för att röra om vattnet i tanken för att identifiera
var det läcker.
Läckan kommer från en av tre platser. När du har identifierat platsen, följ stegen nedan för att lösa problemet.
- Läckage från pluggen bak
- Ta bort pluggen och inspektera. Om packningen har blivit skadad, byt ut den. Om den sitter korrekt
och ingen skada är synlig, installera om och dra åt pluggen för att säkerställa en tätning Notera: Undvik att dra åt denna plugg för mycket, eftersom det kan skada packningen och orsaka läckage.
- Läckage från skadad del:
- Identifiera den del som är sprucken och orsakar läckan. Följ instruktionerna för att byta ut delen.
- Läckage från huvudtankens packning:
- Om tanken läcker runt kanterna utan synlig skada på några delar, kan huvudpackningen vara skadad eller inte sitta korrekt. Följ instruktionerna för att komma åt packningen. Undersök packningen och sätt tillbaka den om det behövs. inspektera packningen för eventuella skador. om ingen skada är synlig och packningen satt felaktigt, kan du försöka installera om den korrekt. Om skada finns eller inget problem upptäcktes, byt ut packningen.

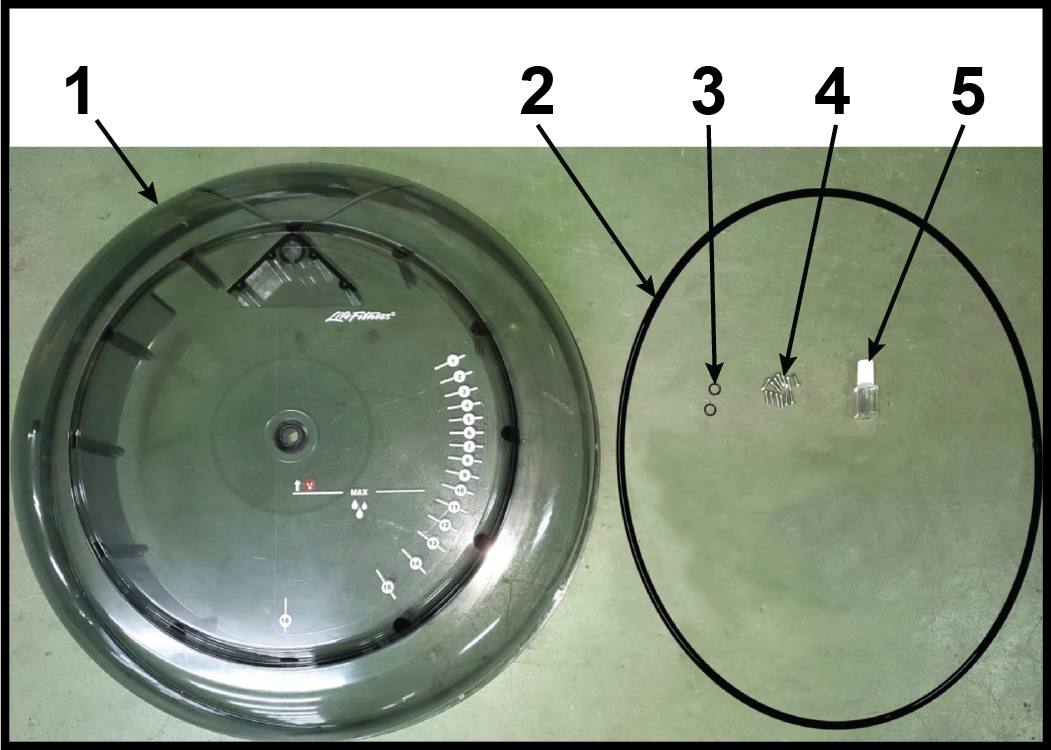

Kitinnehåll, 1017223-0001 Service Kit: GX Tank Shell
| Artikel | Beskrivning | Antal |
|---|---|---|
| 1 | TANK:LOCK ASSY, SVART, A403 | 1 |
| 2 | TÄTNING: TANK, STOR, 10046 | 1 |
| 3 | RING: 12X9X1.5, O, NYLON, MOTSTÅNDSJUSTERARE, 10032 | 2 |
| 4 | SKRUV: M3X20 SUS, GÄNGNING, FÖRSÄNKT, 10036 | 12 |
| 5 | SERVICE SILIKON O005320 | 1 |
BERÖRDA MODELLER
GER-ALLLX-101, GER-ALLLX-102, och GER-ALLLX-101PF
Ref: DOC-3305
