Mục lục
- Lắp ráp giá đỡ thiết bị
- Tháo rời Insignia
- Cài đặt giá đỡ thiết bị
- Cài đặt thiết bị chính, thẻ phản chiếu
- Cài đặt Puck
- Lắp ráp lại Insignia
Các thành phần của bộ kit

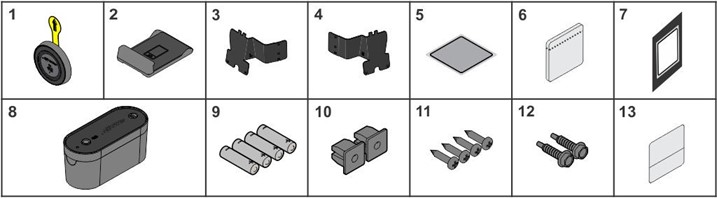

Các thành phần của bộ kit giá đỡ thiết bị Insignia và Axiom
| Mục | Mô tả | Số lượng |
| 1 | Puck | 1 |
| 2 | Kệ giá đỡ thiết bị | 1 |
| 3 | Giá đỡ bên trái | 1 |
| 4 | Giá đỡ bên phải | 1 |
| 5 | Thẻ phản chiếu | 1 |
| 6 | Khăn lau cồn (3 gói) | 1 |
| 7 | Nắp bộ đếm đại diện | 1 |
| 8 | Thiết bị chính | 1 |
| 9 | Pin AA | 4 |
| 10 | Grommet | 2 |
| 11 | Vít PHL PAN 8 X 3/4 | 4 |
| 12 | Vít tự khai thác 8-18 X 3/4 | 2 |
| 13 | Nhãn serial | 1 |
Dụng cụ cần thiết
- Đột tâm
- Thước dây
- Búa hoặc búa không giật
- Máy khoan không dây
- Ổ cắm ¼"
- Thước cân bằng
- Máy hút bụi
- Cần siết
- Cờ lê siết M10
- Đầu lục giác Allen M5
- Bút đánh dấu đầu nhỏ
- Đầu lục giác Allen 7 mm
- Giẻ lau (Bảo trì thanh dẫn)
- Găng tay latex hoặc nitrile (Bảo trì thanh dẫn)
- Dầu 3:1 (Bảo trì thanh dẫn)
- Mỡ lithium (Bảo trì thanh dẫn)
Lắp ráp giá đỡ thiết bị
Vị trí giá đỡ thiết bị Insignia
| Mẫu Insignia | Mô tả | Vị trí giá đỡ thiết bị |
| SS-AB | Bụng | Trái |
| SS-ABD | Tiến bộ bụng | Trái |
| SS-ADC | Hỗ trợ Dip Chin | Trái |
| SS-BC | Cong bắp tay | Trái |
| SS-BCD | Cong bắp tay phụ thuộc | Bên ngoài trái (xem minh họa) |
| SS-BE | Duỗi lưng | Trái |
| SS-CE | Duỗi bắp chân | Trái |
| SS-CP | Đẩy ngực | Trái |
| SS-CPX | Đẩy ngực trục kép | Trái |
| SS-FLY | Bay | Trái |
| SS-GL | Mông | Phải |
| SS-GLD | Cầu mông | Trái |
| SS-HAA | Khép-mở hông | Trái |
| SS-HAB | Mở hông | Trái |
| SS-HAD | Khép hông | Trái |
| SS-LC | Cong chân | Trái |
| SS-LE | Duỗi chân | Trái |
| SS-LP | Đẩy chân | Trái |
| SS-LR | Nâng bên | Phải |
| SS-PD | Kéo xuống | Phải |
| SS-PDX | Kéo xuống trục kép | Phải |
| SS-PEC | Bay ngực | Phải |
| SS-RW | Kéo | Phải |
| SS-SLC | Cong chân ngồi | Trái |
| SS-SLP | Đẩy chân ngồi | Trái |
| SS-SP | Đẩy vai | Trái |
| SS-TE | Duỗi cơ tam đầu | Bên ngoài trái (xem minh họa) |
| SS-TP | Đẩy cơ tam đầu | Trái |
| SS-TR | Xoay thân | Phải |
1. Chọn giá đỡ, Trái hoặc Phải, cần thiết cho thiết bị mà giá đỡ đang được lắp đặt; loại bỏ giá đỡ không sử dụng. LƯU Ý: Tìm ký hiệu 'L' (Trái) và 'R' (Phải) trên giá đỡ.
| Mục | Mô tả | Số lượng |
| 1 | Giá đỡ trái | 1 |
| 2 | Giá đỡ phải | 1 |

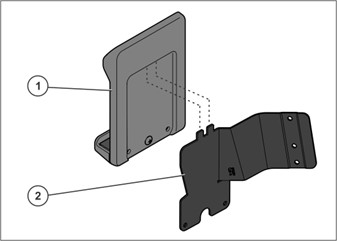

2. Chèn các tab giá đỡ vào mặt sau của kệ giá đỡ thiết bị.
| Mục | Mô tả | Số lượng |
| 1 | Kệ giữ thiết bị | 1 |
| 2 | Giá đỡ (Phải) | 1 |
3. Lắp vít 8 X 3/4 PHL PAN và siết chặt với lực 16-20 in-lbs (1.8-2.2 Nm).
| Mục | Mô tả | Số lượng |
| 1 | Giá giữ thiết bị | 1 |
| 2 | Vít 8 X 3/4 PHL PAN | 2 |
Vị trí lắp giá giữ thiết bị
Có hai phương pháp lắp giá giữ thiết bị: bên trong và bên ngoài.
Lắp bên trong
Giá giữ thiết bị được lắp bên trong tháp.

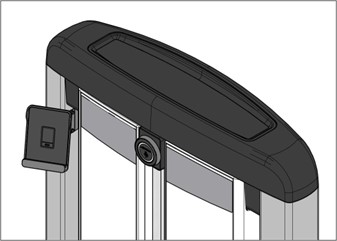

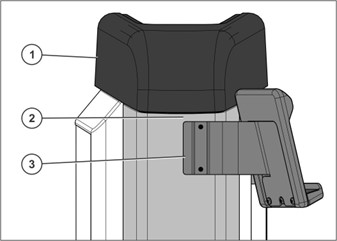

Lắp bên ngoài
Giá giữ thiết bị được lắp bên ngoài tháp (SS-BCD và SS-TE)
| Mục | Mô tả | Số lượng |
| 1 | Nắp tháp | 1 |
| 2 | Khung tháp | 1 |
| 3 | Giá giữ thiết bị | 1 |
Tháo rời Insignia
1. Đặt hàng mẫu cứng, số phần 1019762-0001 hoặc sử dụng mẫu. (Cập nhật mẫu cho bên trái và bên phải) Đặt máy in ở kích thước 8-1/2" x 11" để có tỷ lệ 1:1. Kiểm tra kích thước và điều chỉnh lại nếu cần. Cắt theo đường chấm.
2. Nâng và tháo khay nắp tháp ra khỏi nắp tháp.
| Mục | Mô tả | Số lượng |
| 1 | Khay nắp tháp | 1 |
| 2 | Nắp tháp | 1 |
3. Nới lỏng và tháo phần cứng và nắp tháp.
| Mục | Mô tả | Số lượng |
| 1 | Vít M10 X 1.5 25mm | 4 |
| 2 | Vòng đệm phẳng 3/8 | 4 |
| 3 | Nắp tháp | 1 |
4. Dựa vào bên nào giá giữ thiết bị sẽ được lắp, nới lỏng và tháo vít khỏi tấm chắn phía trước.
| Mục | Mô tả | Số lượng |
| 1 | Tấm chắn phía trước | 1 |
| 2 | Vít đầu tròn M8 X 3/4 | 1 |
5. Cẩn thận nâng và tháo tấm chắn phía trước, đảm bảo phần đùn của tấm chắn vẫn được gắn.
| Mục | Mô tả | Số lượng |
| 1 | Tháp | 1 |
| 2 | Tấm chắn phía trước | 1 |
| 3 | Phần đùn của tấm chắn | 1 |

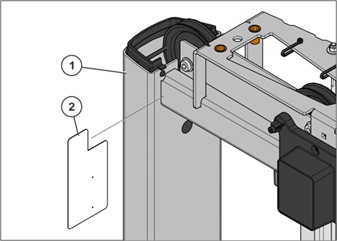

6. Tháo vít đầu tròn M8 X 3/4 và phần chèn của tấm chắn ra khỏi tháp.
| Mục | Mô tả | Số lượng |
| 1 | Tháp | 1 |
| 2 | Phần chèn của tấm chắn | 1 |
| 3 | Vít đầu tròn M8 X 3/4 | 1 |
Lắp giá giữ thiết bị Insignia

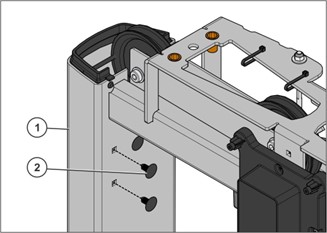

7. Đối với các thiết bị được sản xuất sau ngày 1 tháng 9 năm 2021, tháo hai nút lỗ từ các lỗ vuông trên tháp và bỏ qua ba bước tiếp theo.
| Mục | Mô tả | Số lượng |
| 1 | Tháp | 1 |
| 2 | Nút bịt lỗ | 2 |
8. Đối với các thiết bị được sản xuất trước ngày 1 tháng 9 năm 2021, không có lỗ cắt vuông, đặt mẫu lên sát với ống ngang của tháp.
| Mục | Mô tả | Số lượng |
| 1 | Tháp | 1 |
| 2 | Mẫu | 1 |

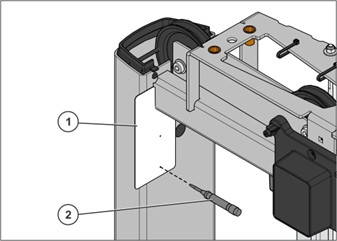

9. Đối với các thiết bị được sản xuất trước ngày 1 tháng 9 năm 2021, sử dụng dụng cụ đột tâm trên dấu lỗ dưới của mẫu chỉ để xác định vị trí giá đỡ thiết bị.
| Mục | Mô tả | Số lượng |
| 1 | Mẫu | 1 |
| 2 | Dụng cụ đột tâm | 1 |
Quan trọng! Sử dụng máy khoan điện, không sử dụng máy khoan tác động cho bước 10-13

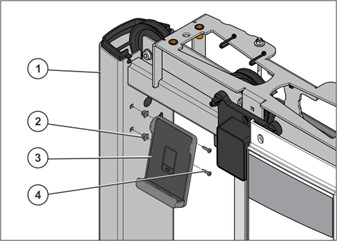

10. Đối với các thiết bị được sản xuất trước ngày 1 tháng 9 năm 2021, bắt đầu một vít tự khoan tại dấu đột tâm dưới để giữ giá đỡ thiết bị - không siết chặt.

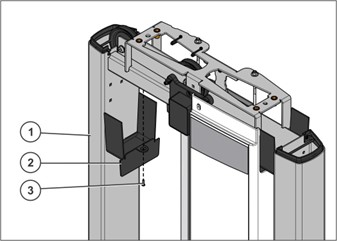

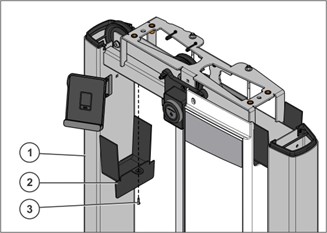

11. Căn chỉnh giá đỡ thiết bị sao cho nó cân bằng, sau đó sử dụng dụng cụ đột tâm trên lỗ trên của giá đỡ thiết bị. Sử dụng vít tự khoan khác để gắn giá đỡ thiết bị tại dấu đột tâm. Siết chặt đến 16-20 in-lbs (1.8-2.2 Nm). Không siết quá chặt
12. Quay lại và siết chặt vít tự khoan dưới đến 16-20 in-lbs (1.8-2.2 Nm). Không siết quá chặt

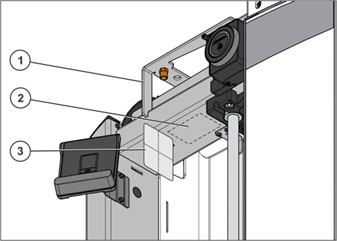

| Mục | Mô tả | Số lượng |
| 1 | Tháp | 1 |
| 2 | Giá đỡ thiết bị | 1 |
| 3 | Vít tự khoan 8-18 X 3/4 | 2 |

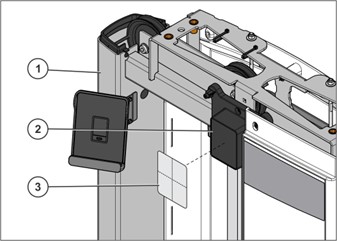

13. Đối với các thiết bị được sản xuất sau ngày 1 tháng 9 năm 2021, sử dụng vòng đệm và vít PHL PAN 8 X 3/4 để gắn giá đỡ thiết bị. Siết chặt đến 16-20 in-lbs (1.8-2.2 Nm). Không siết quá chặt
| Mục | Mô tả | Số lượng |
| 1 | Tháp | 1 |
| 2 | Vòng đệm | 2 |
| 3 | Giá đỡ thiết bị | 1 |
| 4 | Vít PHL PAN 8 X 3/4 | 2 |
Hoàn thành lắp đặt giá đỡ thiết bị
Lắp đặt thiết bị chính
Thiết bị chính được sử dụng cùng với puck trên các máy tập thể dục, được trang bị với bộ tạ. Thiết bị chính được gắn trên tấm trên cùng của bộ tạ, với một đường nhìn thẳng đến nhãn phản quang được gắn trên bề mặt phẳng phía trên thiết bị chính. Nhãn phản quang là bắt buộc phải gắn trên một khu vực phù hợp bên trong máy với một đường nhìn thẳng đến thiết bị chính. Cảm biến quang học sẽ di chuyển cùng với bộ tạ theo một đường thẳng đối diện với nhãn phản quang. Phải có một trường nhìn tự do, khoảng +/- 10 độ từ cảm biến đối diện với nhãn phản quang. Khoảng cách tối đa giữa thiết bị chính ở vị trí thấp nhất và thẻ phản quang ở trên cùng là 160cm/63 inch.
Sử dụng ứng dụng LF Assist
Người lập kế hoạch của Life Fitness sẽ cung cấp cho bạn quyền truy cập vào cơ sở nơi bạn đang lắp đặt. Nếu bạn không thấy cơ sở, hãy liên hệ với người lập kế hoạch. Họ có thể thêm tài khoản của bạn gần như ngay lập tức. Nếu bạn cần làm mới danh sách sau khi có thay đổi, hãy nhấp vào 3 dấu chấm ở góc trên bên phải và nhấp vào tải lại phòng tập.

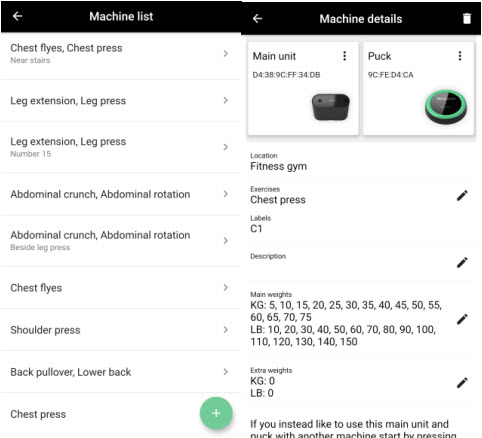

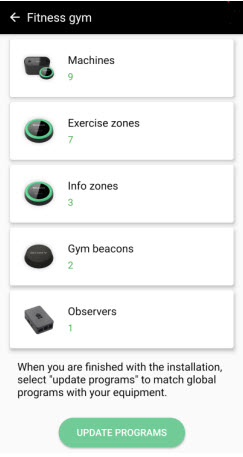

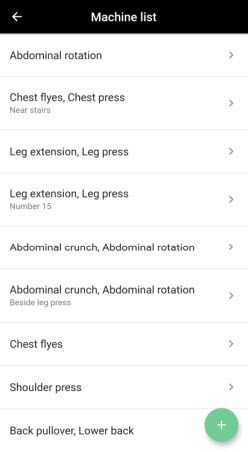

1. Nhấn vào tab máy trong tổng quan về cơ sở.
2. Nhấn vào nút “+” trong tổng quan về máy.
3. Mở thiết bị chính bằng cách nhấn vào phần trên và đẩy nhẹ xuống dưới (giải phóng cơ chế khóa) sau đó trượt về phía trước (theo chiều dài). Trượt phần trên ra và nhấc khỏi vỏ. Nhãn trắng nằm bên cạnh bộ pin ở một bên. Lưu ý: lắp một pin từ bao bì, Bạn phải lắp đúng tất cả bốn pin để thiết bị hoạt động.
4. Trượt phần trên ra và nhấc khỏi vỏ. Lắp pin AA, đảm bảo rằng cả 4 pin được đặt đúng cách. (Thiết bị chính ở chế độ ngủ khi đứng yên. Lắc thiết bị chính sẽ đánh thức nó. Khi thiết bị thức, đèn LED màu xanh lá sẽ nhấp nháy mỗi 3 giây, phát ra địa chỉ MAC của nó. Sau 3 giây không hoạt động, nó sẽ trở lại chế độ ngủ.)
5. Làm sạch phần trên của khối tạ bằng khăn lau cồn. Đảm bảo chờ vài phút để cồn Isopropyl khô hoàn toàn. Đảm bảo đặt thiết bị chính lên tấm trên cùng. Tùy thuộc vào loại khối tạ, nó có thể ở các vị trí khác nhau. Đội ngũ kỹ thuật của Life Fitness đã xác nhận rằng thiết bị chính sẽ vừa với tấm đầu trên cùng của các dòng sản phẩm được hỗ trợ. Bề mặt trên khối tạ phải được làm sạch kỹ lưỡng bằng khăn mềm và cồn Isopropyl (còn gọi là isopropyl, isopropanol, hoặc 2-propanol) với nồng độ trên 95%, trước khi gắn thiết bị chính lên bề mặt.
| Mục | Mô tả | Số lượng |
| 1 | Khối tạ | 1 |
| 2 | Khăn lau cồn | 1 |

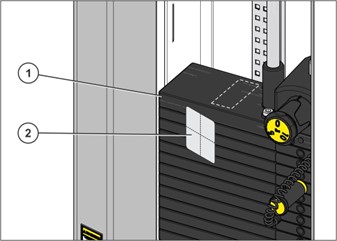

6. Gỡ lớp bảo vệ khỏi thiết bị chính, lắp thiết bị chính sao cho cửa pin/nắp trên mở về phía chốt kéo - nhấn và dán nó vào khối tạ, trực tiếp dưới thẻ phản quang. Thiết bị chính được giao kèm với lớp bảo vệ bằng nhựa phải được gỡ bỏ sau khi lắp đặt. Cửa sổ cảm biến phải sạch và không có bụi. Nó có thể được làm sạch bằng khăn mềm nếu bị bẩn. Lưu ý: Mặc dù thiết bị đã được dán sẵn băng Velcro, chúng tôi khuyến nghị thay pin mà không tháo thiết bị chính khỏi tấm trên cùng và thay vào đó mở cửa pin/nắp trên.
| Mục | Mô tả | Số lượng |
| 1 | Thiết bị chính | 1 |
| 2 | Khối tạ | 1 |

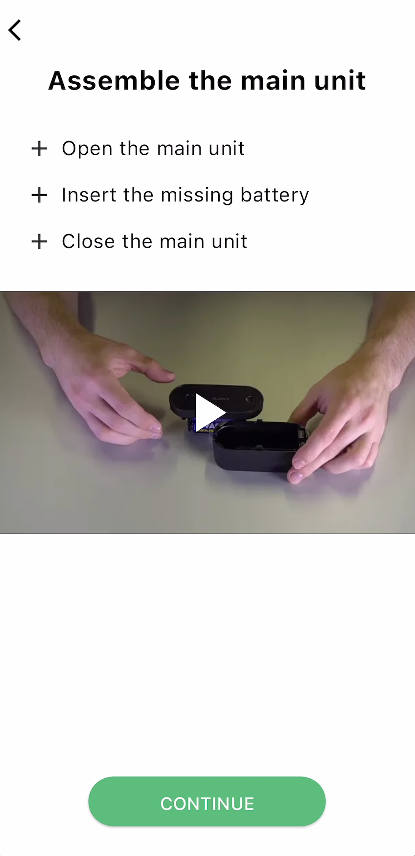

7. Xác nhận lắp ráp thiết bị chính
Hoàn thành lắp đặt thiết bị chính
Lắp đặt thẻ phản quang

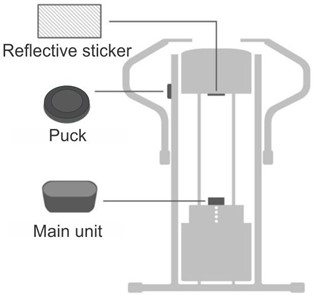

Thiết bị chính được gắn trên tấm trên cùng của khối tạ, với một đường nhìn tự do đến một nhãn phản quang được gắn trên bề mặt phẳng phía trên thiết bị chính. Nhãn phản quang là bắt buộc phải gắn trên một khu vực phù hợp bên trong máy với một đường nhìn tự do đến thiết bị chính. Cảm biến quang học phải di chuyển cùng với khối tạ theo một đường thẳng đối diện với nhãn phản quang. Phải có một trường nhìn tự do, khoảng +/- 10 độ từ cảm biến đối diện với nhãn phản quang. Khoảng cách tối đa giữa thiết bị chính ở vị trí thấp nhất và thẻ phản quang ở trên cùng là 160cm/63 inch. Nhãn phản quang được giao kèm với thiết bị chính phải được sử dụng; không được phép sử dụng thẻ phản quang khác.
1. Làm sạch phần dưới của ống ngang tháp bằng khăn lau cồn. Đảm bảo chờ vài phút để cồn Isopropyl khô hoàn toàn. Nhãn phản quang phải được gắn trên bề mặt phẳng vuông góc với trục quang học của cảm biến như hình. Bề mặt phải được làm sạch trước bằng cồn Isopropyl (còn gọi là isopropyl, isopropanol, hoặc 2-propanol) với nồng độ trên 95% và khăn mềm.
| Mục | Mô tả | Số lượng |
| 1 | Tháp | 1 |
| 2 | Khu vực cần làm sạch | 1 |
| 3 | Khăn lau cồn | 1 |

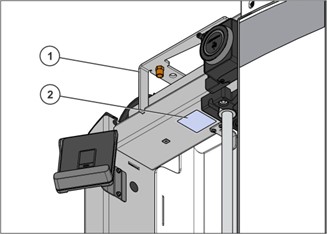

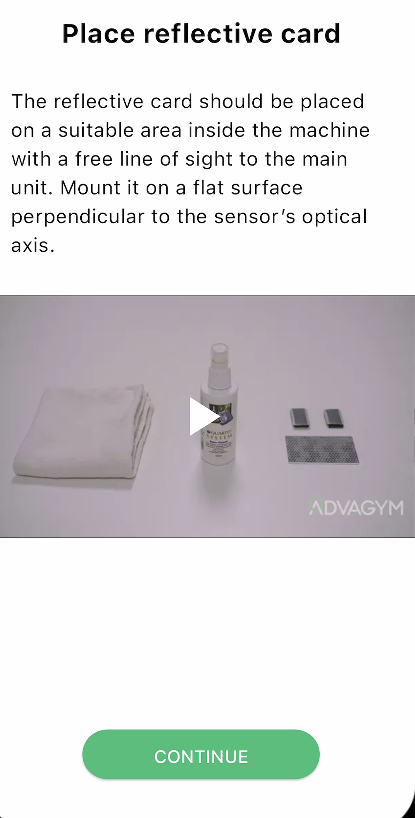

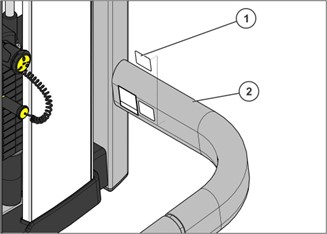

2. Gỡ lớp bảo vệ và dán thẻ phản quang vào phần dưới của ống ngang tháp.
| Mục | Mô tả | Số lượng |
| 1 | Tháp | 1 |
| 2 | Thẻ phản quang | 1 |
Sử dụng ứng dụng LF Assist

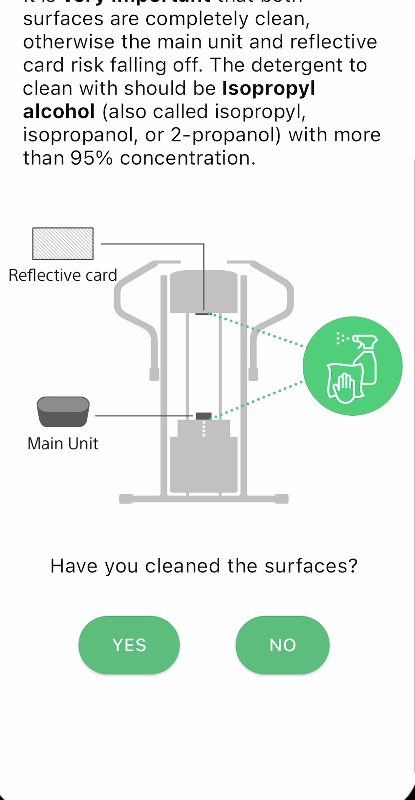

3. Xác nhận làm sạch tấm tạ trên cùng và tháp nơi bạn đặt thẻ phản quang
4. Xác nhận vị trí của thẻ phản quang

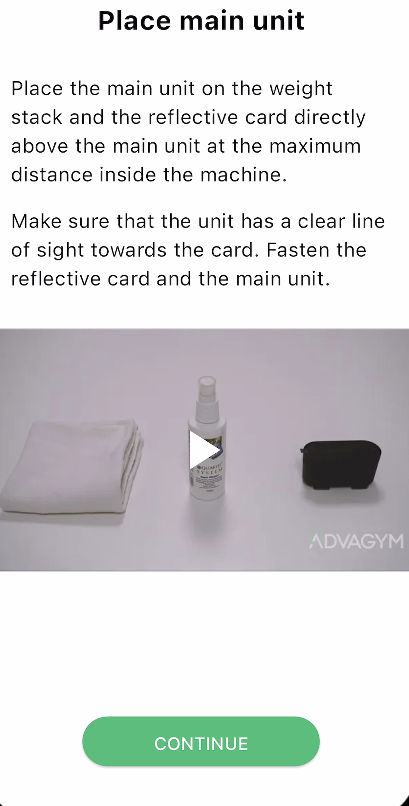

5. Xác nhận vị trí của đơn vị chính

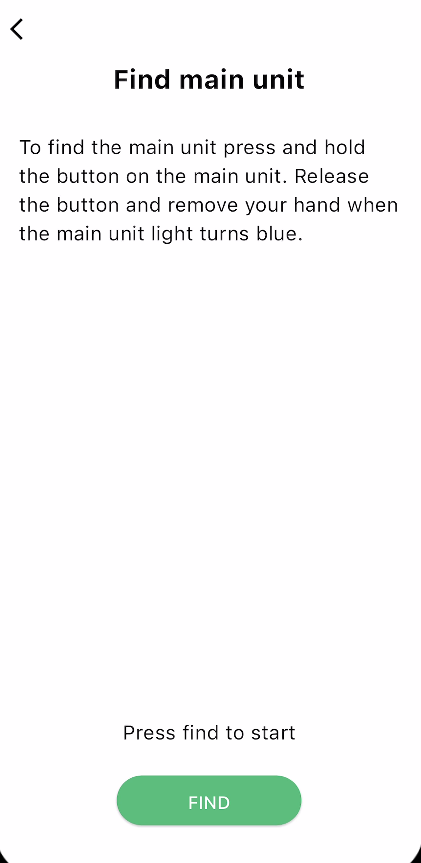

6. Làm theo hướng dẫn trong ứng dụng để đưa đơn vị chính vào chế độ ghép nối. Nhấn Tìm
7. Ứng dụng hiện đang tìm kiếm đơn vị chính và đo tín hiệu của nó.
8. Xác minh rằng khoảng cách giữa đơn vị chính và thẻ phản chiếu gần đúng như ứng dụng đã chỉ định.

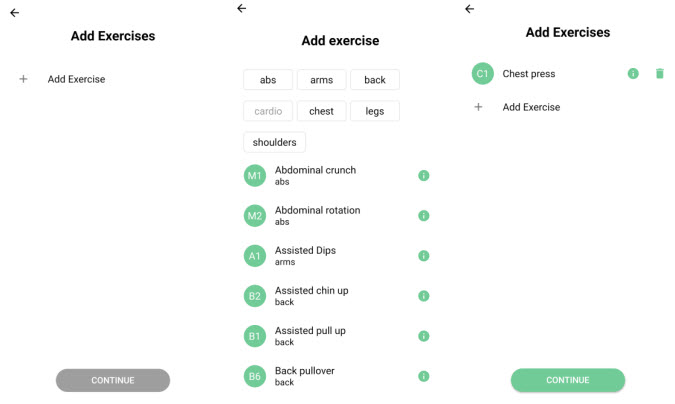

9. Nhấn Thêm bài tập để thêm bài tập hoặc sao chép bài tập để sao chép bài tập đã có từ trang phòng tập. Chọn bài tập máy cho máy hiện tại bằng cách nhấn vào tên. (Nhấn nút thông tin để xem video hướng dẫn về bài tập)
10. Lặp lại bước 9 để thêm nhiều bài tập máy hơn trên máy như bài tập ngực/chéo sau, bài tập khép/hai chân hoặc nhấn hoàn tất để tiếp tục.

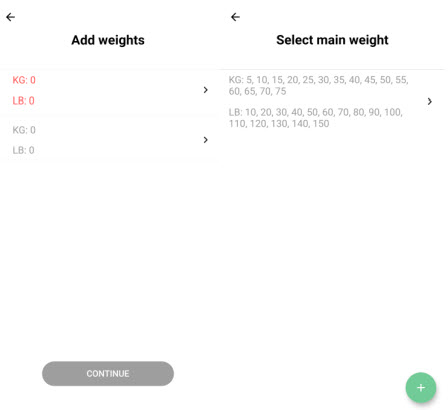

11. Chọn trọng lượng chính bằng cách nhấn vào ngăn xếp trọng lượng trên cùng.
Chọn ngăn xếp trọng lượng chính trong danh sách các ngăn xếp trọng lượng hoặc tạo một ngăn xếp mới bằng cách nhấn nút “+”. (Nếu đây là máy đầu tiên được cài đặt trên trang phòng tập, danh sách sẽ trống)

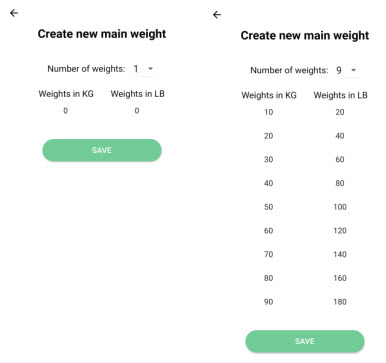

Nếu ngăn xếp trọng lượng chính của máy không tồn tại trong danh sách, hãy tạo một ngăn xếp mới theo các bước sau:
Nhập số lượng trọng lượng trên ngăn xếp trọng lượng.
Thêm giá trị đầu tiên và thứ hai của ngăn xếp trọng lượng.
Giải pháp “thêm thông minh” sẽ điền phần còn lại của danh sách với các giá trị có cùng trọng lượng delta như cặp trọng lượng cuối cùng. Xác nhận rằng các giá trị là chính xác. Nếu không, chỉnh sửa các giá trị thủ công theo ngăn xếp trọng lượng từ trên xuống dưới. Nhấn lưu.
Nếu máy có trọng lượng tăng dần “trọng lượng thêm”:
Chọn trọng lượng thêm bằng cách nhấn vào ngăn xếp trọng lượng dưới cùng.
Chọn ngăn xếp trọng lượng thêm trong danh sách các ngăn xếp trọng lượng hoặc tạo một ngăn xếp mới bằng cách nhấn nút “+”. (Nếu đây là máy đầu tiên được cài đặt trên trang, danh sách sẽ trống)
Nếu ngăn xếp trọng lượng tăng dần "trọng lượng thêm" của máy không tồn tại trong danh sách, hãy tạo một ngăn xếp mới theo các
bước sau:
Nhập số lượng ngăn xếp trên ngăn xếp trọng lượng.
Thêm giá trị đầu tiên và thứ hai của ngăn xếp trọng lượng.
Giải pháp “thêm thông minh” sẽ điền phần còn lại của danh sách với các giá trị, giống như đối với ngăn xếp đơn vị chính. Xác nhận rằng tất cả các giá trị là chính xác. Một cách nhanh chóng để làm điều này là kiểm tra xem số dưới cùng/nặng nhất của ngăn xếp có khớp với số dưới cùng trên ứng dụng hay không. Nếu không, chỉnh sửa các giá trị thủ công theo ngăn xếp trọng lượng từ trên xuống dưới. Nhấn lưu.
Cài đặt Puck
Vị trí Puck Insignia
| Mẫu Insignia | Mô tả | Vị trí Puck L-Trim: Xanh lá | Vị trí Puck S-Trim: Đỏ |
| SS-AB | Bụng | Trung tâm | Trái |
| SS-ABD | Bụng Nâng cao | Trung tâm | Trái |
| SS-ADC | Hỗ trợ Dip Chin | Trung tâm | Trái |
| SS-BC | Cuốn Bắp tay | Trung tâm | Trái |
| SS-BCD | Cuốn Bắp tay Phụ thuộc | Trung tâm | Trái |
| SS-BE | Duỗi Lưng | Trung tâm | Trái |
| SS-CE | Duỗi Bắp chân | Trung tâm | Trái |
| SS-CP | Đẩy Ngực | Trung tâm | Trái |
| SS-CPX | Đẩy Ngực Trục kép | Trung tâm | Trái |
| SS-FLY | Bay | Trung tâm | Phải |
| SS-GL | Mông | Trung tâm | Phải |
| SS-GLD | Cầu Mông | Trung tâm | Phải |
| SS-HAA | Khép-Mở Hông | Trung tâm | Phải |
| SS-HAB | Mở Hông | Trung tâm | Phải |
| SS-HAD | Khép Hông | Trung tâm | Phải |
| SS-LC | Cuốn Chân | Trung tâm | Trái |
| SS-LE | Duỗi Chân | Trung tâm | Trái |
| SS-LP | Đẩy Chân | Trung tâm | Trái |
| SS-LR | Nâng Bên | Trung tâm | Trái |
| SS-PD | Kéo Xuống | Trung tâm | Phải |
| SS-PDX | Kéo Xuống Trục kép | Trung tâm | Phải |
| SS-PEC | Bay Ngực | Trung tâm | Phải |
| SS-RW | Kéo | Trung tâm | Phải |
| SS-SLC | Cuốn Chân Ngồi | Trung tâm | Trái |
| SS-SLP | Đẩy Chân Ngồi | Trung tâm | Trái |
| SS-SP | Đẩy Vai | Trung tâm | Trái |
| SS-TE | Duỗi Cơ tam đầu | Trung tâm | Trái |
| SS-TP | Đẩy Cơ tam đầu | Trung tâm | Trái |
| SS-TR | Xoay Thân | Trung tâm | Phải |
Lắp đặt puck vào máy
1. Làm sạch bộ đếm rep của tháp bằng khăn lau cồn. Đảm bảo chờ vài phút để cồn Isopropyl khô hoàn toàn.
| Mục | Mô tả | Số lượng |
| 1 | Tháp | 1 |
| 2 | Bộ đếm rep | 1 |
| 3 | Khăn lau cồn | 1 |
Sử dụng tua vít đầu Philips, tháo hai vít khay pin. Lấy pin ra khỏi bộ đếm rep hiện tại. Trượt khay pin vào bộ đếm rep và siết chặt vít với lực 16-20 in-lbs (1.8-2.2Nm).
| Mục | Mô tả | Số lượng |
| 1 | Bộ đếm số lần | 1 |
| 2 | Khay pin | 1 |
| 3 | Pin AA | 2 |
| 4 | Vít, 8 X 3/4 DIN PHL AB ST ZB | 2 |

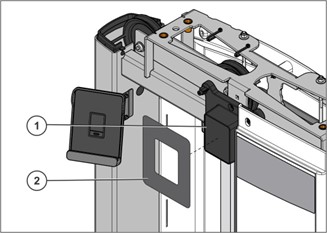

Đặt nắp bộ đếm số lần lên bộ đếm số lần một cách cẩn thận.
| Mục | Mô tả | Số lượng |
| 1 | Bộ đếm số lần | 1 |
| 2 | Nắp bộ đếm số lần | 1 |
3. Gỡ lớp bảo vệ khỏi puck, sau đó cẩn thận đặt và dán puck vào bộ đếm số lần.
| Mục | Mô tả | Số lượng |
| 1 | Bộ đếm số lần | 1 |
| 2 | Puck | 1 |
4. Gỡ lớp cách điện để kích hoạt puck
Pin CR2450 đã được lắp sẵn. Để kích hoạt pin, nhẹ nhàng gỡ tab cách điện, được đánh dấu màu vàng ở đây. Gỡ tab cách điện quá mạnh có thể làm lệch pin. Đèn của puck sẽ sáng màu xanh lam trước khi tắt. Nếu cần mở puck, hãy làm theo hướng dẫn bên dưới.
Lưu ý: Để truy cập pin (CR2450) trong trường hợp cần thay thế, hãy gỡ pin cũ.
Để lắp pin mới, trượt pin vào khe với mặt dương hướng lên trên.
Để đóng puck, tìm mũi tên trên mặt sau. Mũi tên phải chỉ vào tab khóa. Xoay mặt sau sang phải cho đến khi nghe thấy tiếng click.
Sử dụng ứng dụng LF Assist

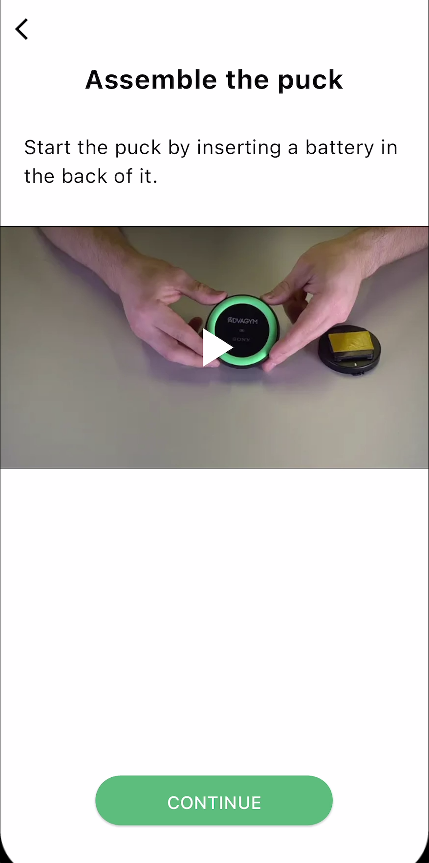

5. Xác nhận pin đang hoạt động

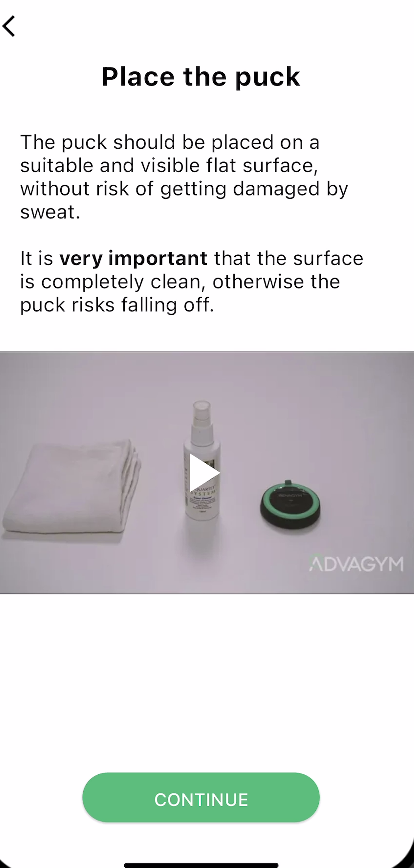

6. Xác nhận vị trí của puck

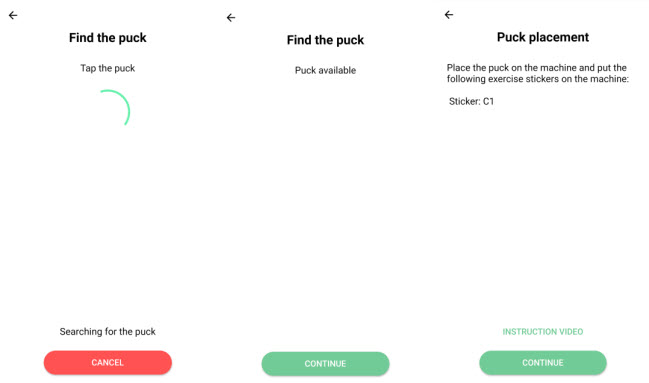

7. Xác định puck bằng cách làm theo hướng dẫn trong ứng dụng.

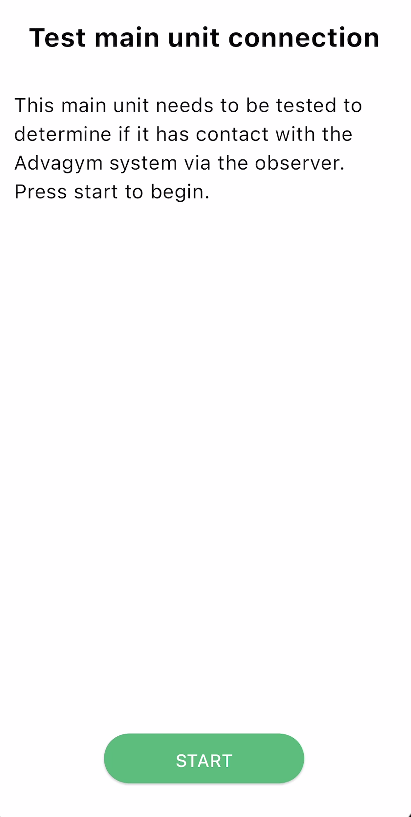

8. Để bắt đầu kiểm tra, nhấn và thả nút trên thiết bị chính cho đến khi đèn LED chuyển sang màu xanh lam. Điều này có thể mất đến 3 phút. Nếu thành công, điều đó có nghĩa là thiết bị chính có thể giao tiếp với thiết bị quan sát.
- Nếu không thành công, bạn sẽ thất bại trong bài kiểm tra thêm 3 lần nữa. Nếu không thể cài đặt thiết bị chính, hãy liên hệ với bộ phận hỗ trợ khách hàng. Xem bài viết sau để biết Thông tin liên hệ hỗ trợ dịch vụ Life Fitness
- Nếu thiết bị quá xa thiết bị quan sát, có thể là vấn đề về khoảng cách. Lưu ý: có thể cần thêm thiết bị quan sát nếu phạm vi phủ sóng lớn hơn 328 ft vuông.
Lắp lại Insignia
1. Gắn miếng chèn vỏ vào tháp và siết chặt với lực 16-20 in-lbs (1.8-2.2 Nm).
| Mục | Mô tả | Số lượng |
| 1 | Tháp | 1 |
| 2 | Miếng chèn vỏ | 1 |
| 2 | Vít đầu tròn M8 X 3/4 | 1 |
2. Với phần đùn vỏ được gắn vào vỏ trước, cẩn thận trượt cụm vỏ trước trở lại vị trí.
| Mục | Mô tả | Số lượng |
| 1 | Tháp | 1 |
| 2 | Cụm vỏ trước | 1 |
3. Thay thế vít vỏ trước và siết chặt với lực 16-20 in-lbs (1.8-2.2 Nm).
| Mục | Mô tả | Số lượng |
| 1 | Vỏ trước | 1 |
| 2 | Vít đầu tròn M8 X 3/4 | 1 |
4. Thay thế phần cứng, nắp tháp và siết chặt với lực 8-10 ft-lbs (10.8-13.5 Nm).
| Mục | Mô tả | Số lượng |
| 1 | Vít M10 X 1.5 25mm | 4 |
| 2 | Vòng đệm phẳng 3/8 | 4 |
| 3 | Nắp tháp | 1 |
5. Nhấn khay nắp tháp trở lại vào nắp tháp.
| Mục | Mô tả | Số lượng |
| 1 | Khay nắp tháp | 1 |
| 2 | Nắp tháp | 1 |
6. Xác định nhãn số sê-ri hiện có trên khung chính của thiết bị. Làm sạch khu vực và dán nhãn số sê-ri lên khung chính của thiết bị đang được lắp đặt.
| Mục | Mô tả | Số lượng |
| 1 | Nhãn số sê-ri | 1 |
| 2 | Khung chính | 1 |
Xóa, Chỉnh sửa, Thay thế Máy
1. Nhấn vào tab Máy trong tổng quan trang.
2. Chọn máy cần chỉnh sửa trong tổng quan Máy.
3. Nhấn vào biểu tượng bút bên cạnh thông tin cần chỉnh sửa. Nhấn vào menu dấu chấm để chỉnh sửa thiết bị chính hoặc puck hoặc nhấn vào biểu tượng thùng rác để xóa máy.
Chỉnh sửa
1. Nhấn vào biểu tượng bút bên cạnh bài tập để thêm hoặc xóa bài tập.
2. Nhấn vào menu dấu chấm trên puck để thay thế puck vùng bài tập bằng puck khác.
3. Nhấn vào biểu tượng bút bên cạnh mô tả để chỉnh sửa mô tả của máy.
4. Nhấn vào biểu tượng bút bên cạnh trọng lượng chính hoặc trọng lượng tăng thêm "trọng lượng bổ sung" để chỉnh sửa trọng lượng.
Xóa
1. Nhấn vào biểu tượng thùng rác và xác nhận để xóa máy. Nếu không, nhấn không.
Cài đặt lại
Bây giờ thiết bị đã được xóa khỏi hệ thống, bạn có thể làm theo quy trình cài đặt ứng dụng để cấu hình lại puck và thiết bị chính
Xem bài viết sau để biết thêm Hướng dẫn Lắp đặt Bộ Hệ thống Life Fitness Connect cho Thiết bị Tập Lực
