本文已使用人工智能从英文自动翻译而来。由于人工智能生成的翻译可能包含错误,若有任何不一致之处,请以原始英文文本为准。
目录
套件组件
标志和Axiom设备支架套件组件
| 项目 | 描述 | 数量 |
| 1 | 圆盘 | 1 |
| 2 | 设备支架架子 | 1 |
| 3 | 左支架 | 1 |
| 4 | 右支架 | 1 |
| 5 | 反光卡 | 1 |
| 6 | 酒精湿巾(3包) | 1 |
| 7 | 计数器盖 | 1 |
| 8 | 主机 | 1 |
| 9 | AA电池 | 4 |
| 10 | 橡胶垫圈 | 2 |
| 11 | 8 X 3/4 PHL PAN螺丝 | 4 |
| 12 | 8-18 X 3/4自攻螺丝 | 2 |
| 13 | 序列标签 | 1 |
所需工具
- 中心冲头
- 卷尺
- 锤子或无反弹锤
- 无线钻
- ¼"套筒
- 水平仪
- 吸尘器
- 棘轮
- M10棘轮扳手
- M5六角扳手
- 细头记号笔
- 7毫米六角扳手
- 抹布(导杆维护)
- 乳胶或丁腈手套(导杆维护)
- 3:1油(导杆维护)
- 锂基润滑脂(导杆维护)
设备支架组装
标志设备支架位置
| 徽标型号 | 描述 | 设备支架位置 |
| SS-AB | 腹部 | 左侧 |
| SS-ABD | 腹部高级 | 左侧 |
| SS-ADC | 辅助引体向上 | 左侧 |
| SS-BC | 肱二头肌弯举 | 左侧 |
| SS-BCD | 肱二头肌弯举依赖 | 左侧外部(见图示) |
| SS-BE | 背部伸展 | 左侧 |
| SS-CE | 小腿伸展 | 左侧 |
| SS-CP | 胸部推举 | 左侧 |
| SS-CPX | 胸部推举双轴 | 左侧 |
| SS-FLY | 飞鸟 | 左侧 |
| SS-GL | 臀部 | 右侧 |
| SS-GLD | 臀桥 | 左侧 |
| SS-HAA | 髋内外展 | 左侧 |
| SS-HAB | 髋外展 | 左侧 |
| SS-HAD | 髋内收 | 左侧 |
| SS-LC | 腿弯举 | 左侧 |
| SS-LE | 腿部伸展 | 左侧 |
| SS-LP | 腿部推举 | 左侧 |
| SS-LR | 侧举 | 右侧 |
| SS-PD | 下拉 | 右侧 |
| SS-PDX | 下拉双轴 | 右侧 |
| SS-PEC | 胸肌飞鸟 | 右侧 |
| SS-RW | 划船 | 右侧 |
| SS-SLC | 坐式腿弯举 | 左侧 |
| SS-SLP | 坐式腿推举 | 左侧 |
| SS-SP | 肩部推举 | 左侧 |
| SS-TE | 肱三头肌伸展 | 左侧外部(见图示) |
| SS-TP | 肱三头肌推举 | 左侧 |
| SS-TR | 躯干旋转 | 右侧 |
1. 选择需要安装设备支架的单元所需的支架(左侧或右侧);丢弃未使用的支架。注意:在支架上寻找“L”(左侧)和“R”(右侧)切口。
| 项目 | 描述 | 数量 |
| 1 | 左侧支架 | 1 |
| 2 | 右侧支架 | 1 |
2. 将支架标签插入设备支架架子的背面。
| 项目 | 描述 | 数量 |
| 1 | 设备支架架子 | 1 |
| 2 | 支架(右侧) | 1 |
3. 插入8 X 3/4 PHL PAN螺钉并拧紧至16-20英寸磅(1.8-2.2 Nm)。
| 项目 | 描述 | 数量 |
| 1 | 设备支架 | 1 |
| 2 | 8 X 3/4 PHL PAN螺钉 | 2 |
设备支架安装位置
设备支架有两种安装方式:内部和外部。
内部安装
设备支架安装在塔内。
外部安装
设备支架安装在塔外(SS-BCD和SS-TE)
| 项目 | 描述 | 数量 |
| 1 | 塔盖 | 1 |
| 2 | 塔框架 | 1 |
| 3 | 设备支架 | 1 |
拆卸Insignia
1. 订购刚性模板,零件号1019762-0001或使用模板。(更新模板为左侧和右侧) 将打印机设置为8-1/2" x 11"以实现1:1比例。检查尺寸并根据需要重新调整比例。沿虚线剪下。

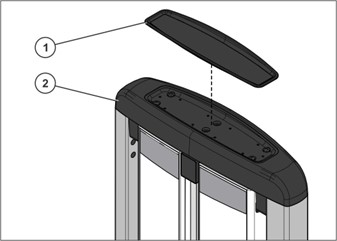

2. 提起并移除塔盖上的托盘。
| 项目 | 描述 | 数量 |
| 1 | 塔盖托盘 | 1 |
| 2 | 塔盖 | 1 |

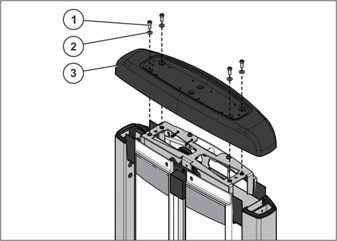

3. 松开并移除硬件和塔盖。
| 项目 | 描述 | 数量 |
| 1 | M10 X 1.5 25mm螺钉 | 4 |
| 2 | 3/8平垫圈 | 4 |
| 3 | 塔盖 | 1 |
4. 根据设备支架安装的侧面,从前罩上松开并移除螺钉。
| 项目 | 描述 | 数量 |
| 1 | 前罩 | 1 |
| 2 | M8 X 3/4圆头螺钉 | 1 |

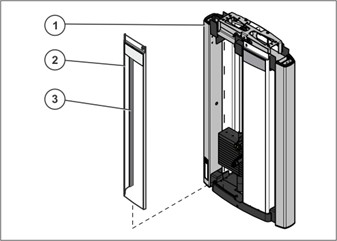

5. 小心提起并移除前罩,确保其罩挤压部分仍然连接。
| 项目 | 描述 | 数量 |
| 1 | 塔 | 1 |
| 2 | 前罩 | 1 |
| 3 | 罩挤压部分 | 1 |

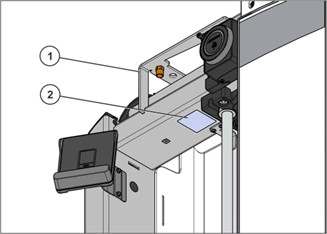

6. 从塔上移除M8 X 3/4圆头螺钉和罩插入件。
| 项目 | 描述 | 数量 |
| 1 | 塔 | 1 |
| 2 | 罩插入件 | 1 |
| 3 | M8 X 3/4圆头螺钉 | 1 |
Insignia设备支架安装

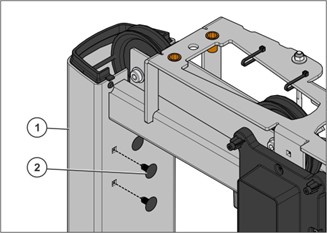

7. 对于2021年9月1日之后制造的设备,从塔上的方形孔中移除两个孔塞,并跳过接下来的三个步骤。
| 项目 | 描述 | 数量 |
| 1 | 塔架 | 1 |
| 2 | 孔塞 | 2 |

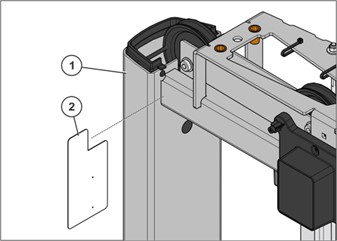

8. 对于2021年9月1日之前制造的设备,没有方形切口的,将模板紧贴塔架的横管放置。
| 项目 | 描述 | 数量 |
| 1 | 塔架 | 1 |
| 2 | 模板 | 1 |

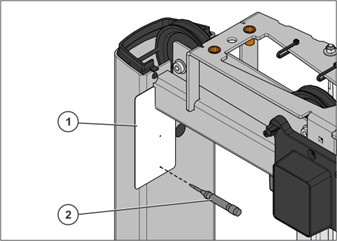

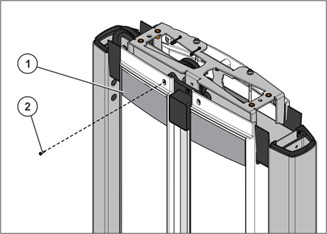

9. 对于2021年9月1日之前制造的设备,仅在底部模板孔标记处使用中心冲头以确定设备支架的位置。
| 项目 | 描述 | 数量 |
| 1 | 模板 | 1 |
| 2 | 中心冲头 | 1 |
重要提示!步骤10-13请使用电钻,而非冲击钻

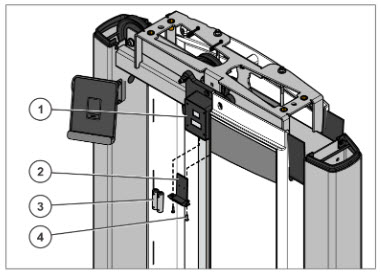

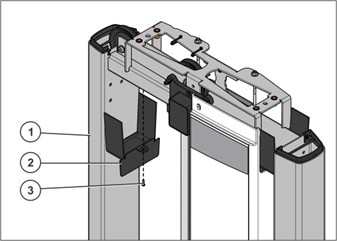

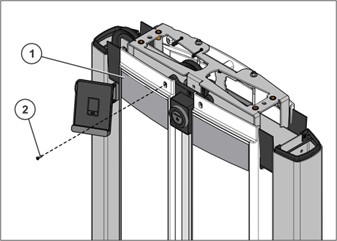

10. 对于2021年9月1日之前制造的设备,在底部中心冲头标记处开始安装一个自攻螺钉以固定设备支架 - 不要拧紧。
11. 调整设备支架使其保持水平,然后在设备支架的顶部孔处使用中心冲头。使用另一个自攻螺钉将设备支架安装在中心冲头标记处。拧紧至16-20 in-lbs (1.8-2.2 Nm)。不要过度拧紧
12. 返回并将底部自攻螺钉拧紧至16-20 in-lbs (1.8-2.2 Nm)。不要过度拧紧
| 项目 | 描述 | 数量 |
| 1 | 塔架 | 1 |
| 2 | 设备支架 | 1 |
| 3 | 8-18 X 3/4 自攻螺钉 | 2 |

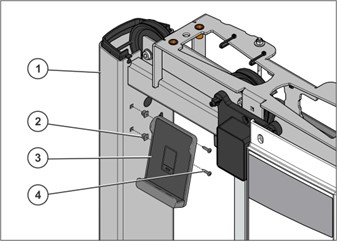

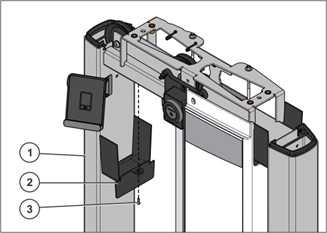

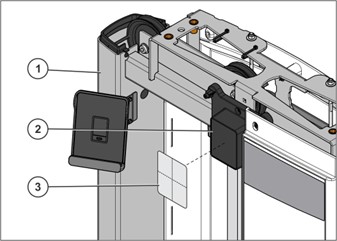

13. 对于2021年9月1日之后制造的设备,使用橡胶垫圈和8 X 3/4 PHL PAN螺钉安装设备支架。拧紧至16-20 in-lbs (1.8-2.2 Nm)。不要过度拧紧
| 项目 | 描述 | 数量 |
| 1 | 塔架 | 1 |
| 2 | 橡胶垫圈 | 2 |
| 3 | 设备支架 | 1 |
| 4 | 8 X 3/4 PHL PAN螺钉 | 2 |
设备支架安装完成
安装主机
主机与健身器材上的传感器配合使用,健身器材配备了配重堆。主机安装在配重堆的顶板上,并且需要与安装在主机上方平面上的反光贴纸保持直线视线。反光贴纸必须安装在器材内部的合适区域,并与主机保持直线视线。光学传感器应与配重堆一起直线移动,面对反光贴纸。传感器与反光贴纸之间必须保持约+/-10度的自由视野。主机在最低位置与顶部反光贴纸之间的最大距离为160厘米/63英寸。
使用LF Assist应用程序

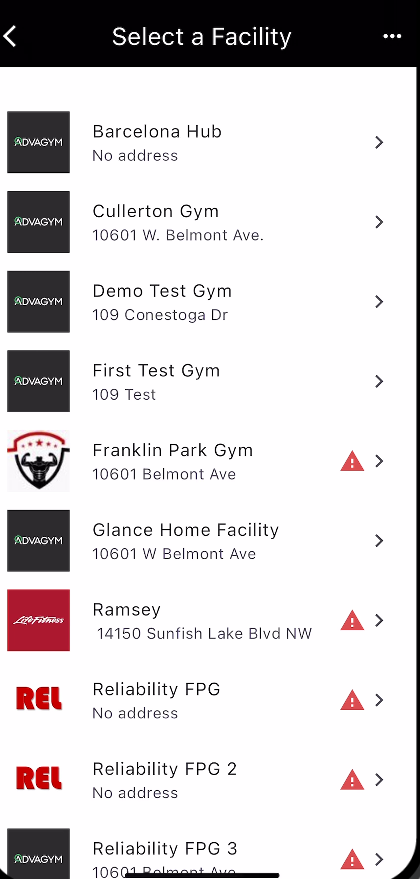

Life Fitness规划师应该已经为您提供了安装设施的访问权限。如果您未看到设施,请联系规划师。他们可以几乎实时地将您的账户添加进去。如果需要在更改后刷新列表,请点击右上角的三个点,然后点击重新加载健身房。

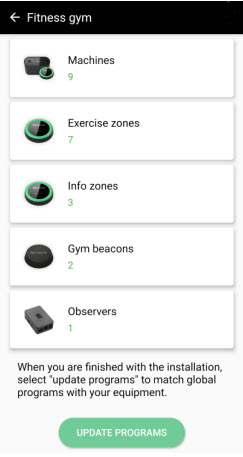

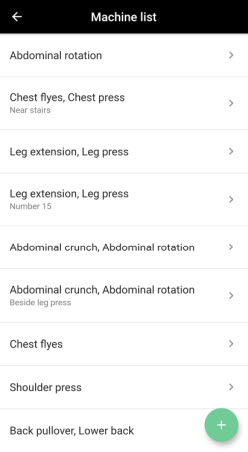

1. 在站点概览中点击机器标签。
2. 在机器概览中点击“+”按钮。

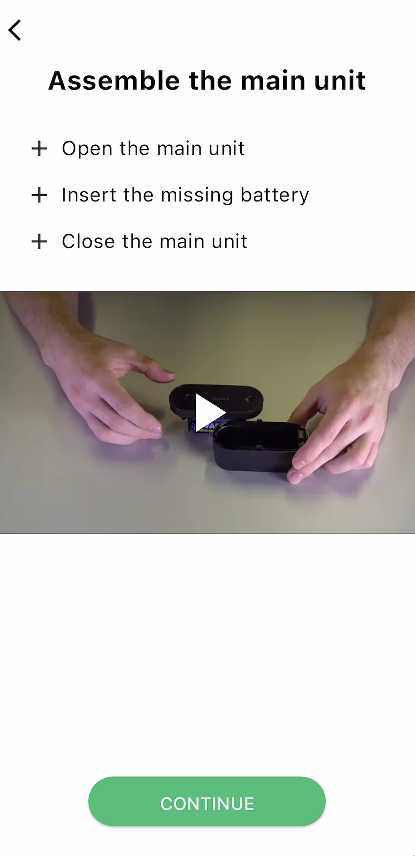

3. 按下顶部并稍微向下推(释放锁定机制),然后沿长度方向向前滑动以打开主机。滑动顶部并从外壳中取出。白色标签位于电池组旁边的一侧。注意:从包装中安装一块电池,您必须正确安装所有四块电池才能使设备正常工作。
4. 滑动顶部并从外壳中提起。安装 AA 电池,确保所有 4 节电池正确放置。(主机静止时处于睡眠模式。摇动主机会唤醒它。主机唤醒时,每隔 3 秒会闪烁一次绿色 LED 灯,发出其 MAC 地址。无活动 3 秒后,它将返回睡眠模式。)

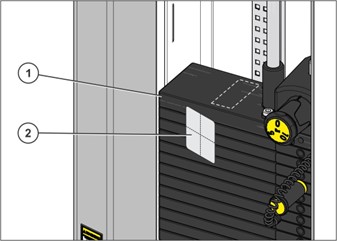

5. 用酒精擦拭清洁配重堆顶部。确保等待几分钟,让异丙醇完全干燥。 确保将主机放置在顶板上。根据配重堆的类型,可能会放置在不同位置。Life Fitness 工程团队已验证主机可以安装在支持产品线的顶板上。在将主机安装到表面之前,配重堆表面应使用软布和浓度超过 95% 的异丙醇(也称为异丙醇、异丙醇或 2-丙醇)彻底清洁。
| 项目 | 描述 | 数量 |
| 1 | 配重堆 | 1 |
| 2 | 酒精擦拭布 | 1 |

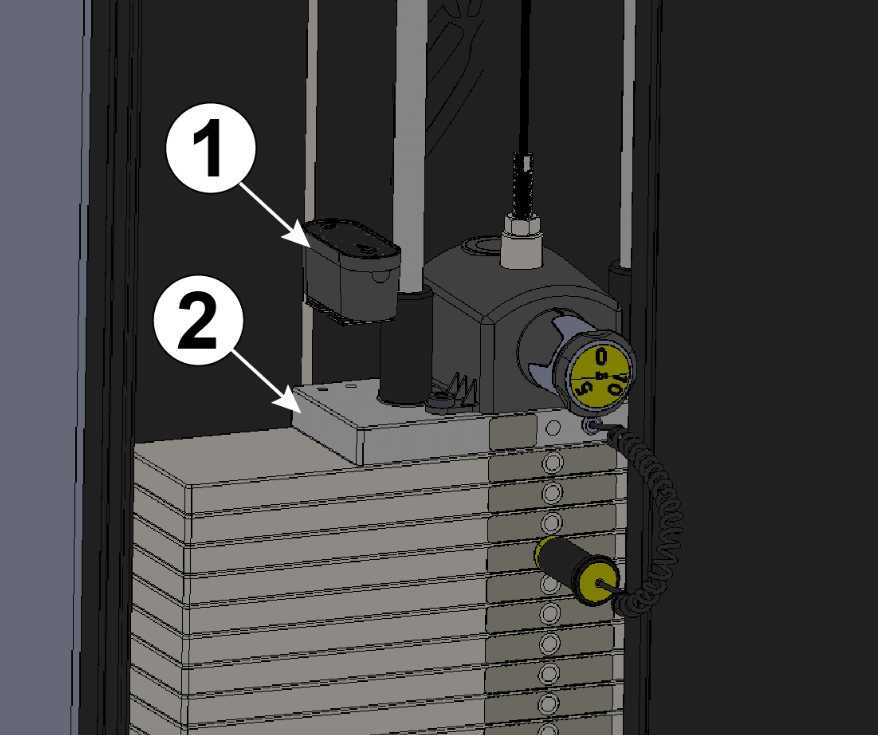

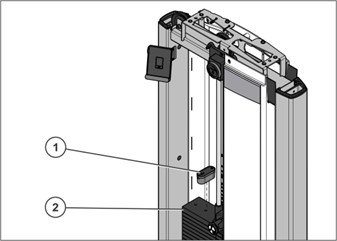

6. 移除主机的保护背胶,安装主机,使电池门/顶盖朝向拉销打开 - 按压并粘贴到配重堆上,直接位于反光卡片下方。 主机配有保护塑料盖,安装后必须移除。传感器窗口必须保持清洁无尘。如果脏了,可以用软布清洁。注意:尽管主机预装了魔术贴,我们建议更换电池时不要将主机从顶板上取下,而是打开电池门/顶盖。
| 项目 | 描述 | 数量 |
| 1 | 主机 | 1 |
| 2 | 配重堆 | 1 |
7. 确认主机安装
主机安装完成
安装反光卡片
主机安装在配重堆的顶板上,与安装在主机上方平面上的反光贴纸保持自由视线。反光贴纸必须安装在机器内部适合的区域,与主机保持自由视线。光学传感器应与配重堆一起直线移动,面对反光贴纸。传感器与反光贴纸之间的视野必须保持约 +/- 10 度的自由视角。主机在最低位置与顶部反光卡片之间的最大距离为 160 厘米/63 英寸。必须使用随主机提供的反光贴纸,不允许使用其他反光卡片。

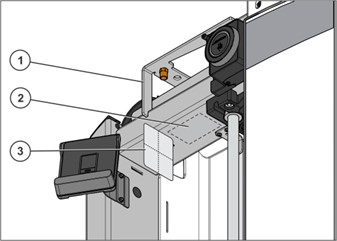

1. 用酒精擦拭布清洁塔架横管底部。确保等待几分钟,让异丙醇完全干燥。 反光贴纸必须安装在与传感器光轴垂直的平面上,如图所示。表面必须提前用浓度超过 95% 的异丙醇(也称为异丙醇、异丙醇或 2-丙醇)和软布清洁。
| 项目 | 描述 | 数量 |
| 1 | 塔架 | 1 |
| 2 | 清洁区域 | 1 |
| 3 | 酒精擦拭布 | 1 |

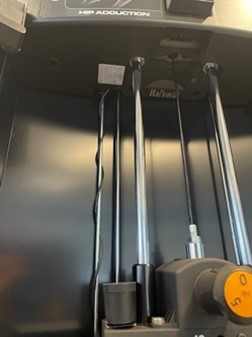

2. 移除保护背胶,将反光卡片粘贴到塔架横管底部。
| 项目 | 描述 | 数量 |
| 1 | 塔架 | 1 |
| 2 | 反光卡片 | 1 |
使用 LF Assist 应用程序

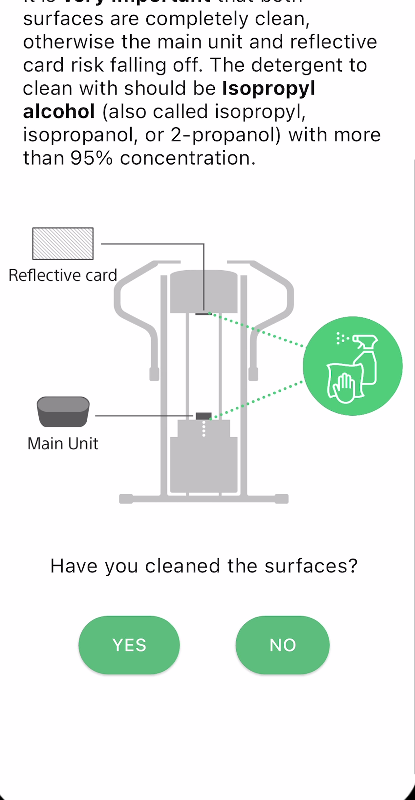

3. 确认清洁了放置反光卡片的配重板顶部和塔架

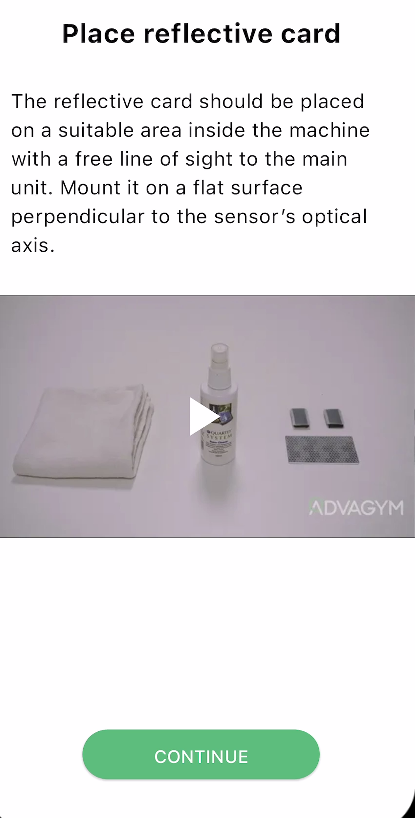

4. 确认反光卡片的放置

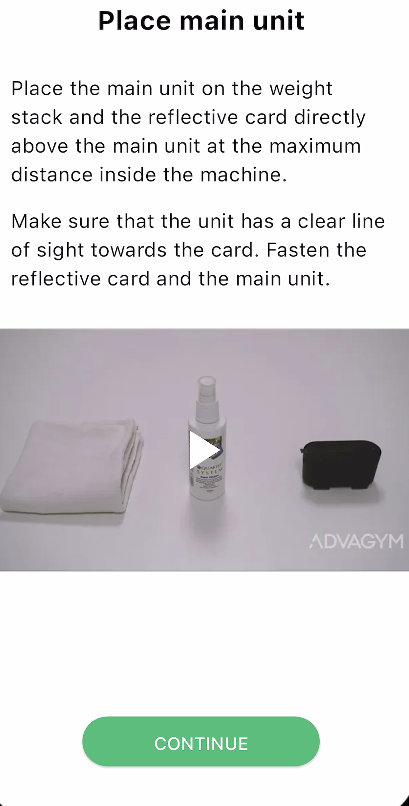

5. 确认主机的放置位置
6. 按照应用程序中的说明将主机设置为配对模式。按下“查找”
7. 应用程序现在正在搜索主机并测量其信号。
8. 验证主机与反射卡之间的距离是否与应用程序中显示的距离大致相符。
9. 按下添加练习以添加练习,或复制练习以从健身房站点复制现有练习。通过按下名称选择当前机器的机器练习。(按下信息按钮可查看练习的教学视频)
10. 重复步骤9以在机器上添加更多的机器练习,例如胸飞/后肩、髋内收/髋外展、辅助下拉/引体向上或按下完成以继续。
11. 按下顶部的配重堆选择主配重。
在配重堆列表中选择主配重堆,或按下“+”按钮创建一个新的配重堆。(如果这是健身房站点上安装的第一台机器,列表将为空)
如果机器的主配重堆在列表中不存在,请按照以下步骤创建一个新的:
输入配重堆的配重数量。
添加配重堆的第一个和第二个值。
“智能添加”解决方案会用与最后一对配重相同的增量值填充列表的其余部分。确认值是否正确。如果不正确,请根据配重堆从上到下手动更正值。按下保存。
如果机器有增量配重“额外配重”:
通过按下底部的配重堆选择额外配重。
在配重堆列表中选择额外配重堆,或按下“+”按钮创建一个新的配重堆。(如果这是站点上安装的第一台机器,列表将为空)
如果机器的增量配重“额外配重”堆在列表中不存在,请按照以下步骤创建一个新的:
输入配重堆的堆数量。
添加配重堆的第一个和第二个值。
“智能添加”解决方案会以与主机配重堆相同的方式填充列表的其余部分。确认所有值是否正确。快速检查的方法是查看堆底部/最重的数字是否与应用程序上的底部数字匹配。如果不匹配,请根据配重堆从上到下手动更正值。按下保存。
安装传感器
Insignia传感器位置
| 徽标型号 | 描述 | L-Trim 位置:绿色 | S-Trim 位置:红色 |
| SS-AB | 腹部 | 中间 | 左侧 |
| SS-ABD | 腹部高级 | 中间 | 左侧 |
| SS-ADC | 辅助引体向上 | 中间 | 左侧 |
| SS-BC | 肱二头肌弯举 | 中间 | 左侧 |
| SS-BCD | 肱二头肌弯举依赖 | 中间 | 左侧 |
| SS-BE | 背部伸展 | 中间 | 左侧 |
| SS-CE | 小腿伸展 | 中间 | 左侧 |
| SS-CP | 胸部推举 | 中间 | 左侧 |
| SS-CPX | 胸部推举双轴 | 中间 | 左侧 |
| SS-FLY | 飞鸟 | 中间 | 右侧 |
| SS-GL | 臀部 | 中间 | 右侧 |
| SS-GLD | 臀桥 | 中间 | 右侧 |
| SS-HAA | 髋关节内外展 | 中间 | 右侧 |
| SS-HAB | 髋关节外展 | 中间 | 右侧 |
| SS-HAD | 髋关节内收 | 中间 | 右侧 |
| SS-LC | 腿弯举 | 中间 | 左侧 |
| SS-LE | 腿部伸展 | 中间 | 左侧 |
| SS-LP | 腿部推举 | 中间 | 左侧 |
| SS-LR | 侧平举 | 中间 | 左侧 |
| SS-PD | 下拉 | 中间 | 右侧 |
| SS-PDX | 下拉双轴 | 中间 | 右侧 |
| SS-PEC | 胸肌飞鸟 | 中间 | 右侧 |
| SS-RW | 划船 | 中间 | 右侧 |
| SS-SLC | 坐姿腿弯举 | 中间 | 左侧 |
| SS-SLP | 坐姿腿部推举 | 中间 | 左侧 |
| SS-SP | 肩部推举 | 中间 | 左侧 |
| SS-TE | 肱三头肌伸展 | 中间 | 左侧 |
| SS-TP | 肱三头肌推举 | 中间 | 左侧 |
| SS-TR | 躯干旋转 | 中间 | 右侧 |
在机器上安装传感器

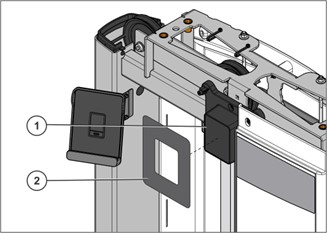

1. 使用酒精湿巾清洁塔的计数器。确保等待几分钟,直到异丙醇完全干燥。
| 项目 | 描述 | 数量 |
| 1 | 塔 | 1 |
| 2 | 计数器 | 1 |
| 3 | 酒精湿巾 | 1 |
使用十字螺丝刀,取下两个电池盒托盘螺钉。从现有的计数器中取出电池。将电池盒托盘滑入计数器,并将螺钉拧紧至16-20 in-lbs(1.8-2.2Nm)。
| 项目 | 描述 | 数量 |
| 1 | 计数器 | 1 |
| 2 | 电池托盘 | 1 |
| 3 | AA电池 | 2 |
| 4 | 螺丝,8 X 3/4 DIN PHL AB ST ZB | 2 |
小心地将计数器盖放在计数器上。
| 项目 | 描述 | 数量 |
| 1 | 计数器 | 1 |
| 2 | 计数器盖 | 1 |

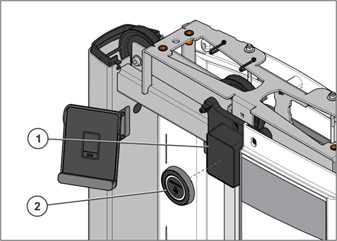

3. 移除保护背胶,然后小心地将圆盘居中并粘贴到计数器上。
| 项目 | 描述 | 数量 |
| 1 | 计数器 | 1 |
| 2 | 圆盘 | 1 |
4. 移除绝缘片以启动圆盘
电池CR2450已预安装。要激活电池,请轻轻移除绝缘拉片(黄色标记)。过于用力移除拉片可能会导致电池松动。圆盘的灯应该会变成蓝色,然后关闭。如果需要打开圆盘,请按照以下说明操作。
注意:如果需要更换电池(CR2450),请移除旧电池。
要安装新电池,请将电池滑入插槽,正极面朝上。
要关闭圆盘,请找到后盖上的箭头。箭头应指向锁定标签。向右旋转后盖,直到听到咔哒声。
使用LF Assist应用程序
5. 确认电池已激活
6. 确认圆盘的放置位置
7. 按照应用程序中的说明识别圆盘。
8. 要开始测试,按下并释放主机上的按钮,直到指示灯变为蓝色。这可能需要最多3分钟。如果成功,表示主机可以与观察器通信。
- 如果不成功,您将失败测试3次。如果无法安装主机,请联系客户支持。请参阅以下文章获取Life Fitness服务支持联系信息
- 如果主机距离观察器太远,可能是距离问题。注意:如果覆盖范围超过328平方英尺,可能需要额外的观察器。
重新组装Insignia
1. 将护罩插入件安装到塔上,并拧紧至16-20 in-lbs(1.8-2.2 Nm)。
| 项目 | 描述 | 数量 |
| 1 | 塔 | 1 |
| 2 | 护罩插入件 | 1 |
| 2 | M8 X 3/4圆头螺丝 | 1 |

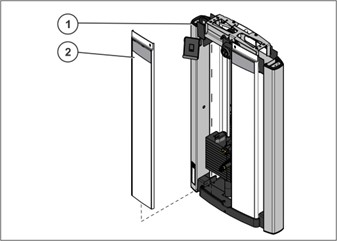

2. 将护罩挤压件连接到前护罩上,然后小心地将前护罩组件滑回原位。
| 项目 | 描述 | 数量 |
| 1 | 塔 | 1 |
| 2 | 前护罩组件 | 1 |
3. 更换前罩螺钉并拧紧至16-20 in-lbs (1.8-2.2 Nm)。
| 项目 | 描述 | 数量 |
| 1 | 前罩 | 1 |
| 2 | M8 X 3/4 圆头螺钉 | 1 |

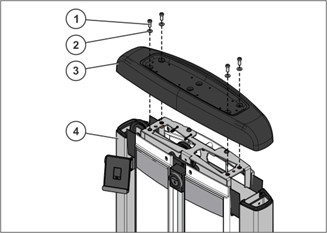

4. 更换硬件、塔盖并拧紧至8-10 ft-lbs (10.8-13.5 Nm)。
| 项目 | 描述 | 数量 |
| 1 | M10 X 1.5 25mm 螺钉 | 4 |
| 2 | 3/8 平垫圈 | 4 |
| 3 | 塔盖 | 1 |

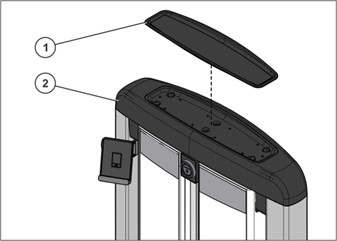

5. 将塔盖托盘压回塔盖中。
| 项目 | 描述 | 数量 |
| 1 | 塔盖托盘 | 1 |
| 2 | 塔盖 | 1 |
6. 找到设备主框架上的现有序列号标签。清洁区域并将序列号标签贴到安装设备的主框架上。
| 项目 | 描述 | 数量 |
| 1 | 序列号标签 | 1 |
| 2 | 主框架 | 1 |

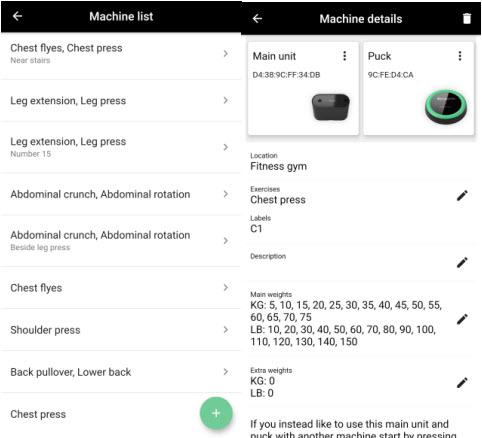

删除、编辑、替换机器
1. 在站点概览中按下“机器”标签。
2. 在机器概览中选择要修改的机器。
3. 按下信息旁的笔图标进行修改。按下点菜单以编辑主设备或传感器,或按下垃圾桶图标删除机器。
编辑
1. 按下练习旁的笔图标以添加或移除练习。
2. 按下传感器上的点菜单以用另一个传感器替换练习区域传感器。
3. 按下描述旁的笔图标以修改机器描述。
4. 按下主或增量重量“额外重量”旁的笔图标以修改重量。
删除
1. 按下垃圾桶图标并确认删除机器。否则,按“否”。
重新安装
现在设备已从系统中删除,您可以按照应用安装流程重新配置传感器和主设备。
有关更多信息,请参阅以下文章:Life Fitness Connect 系统套件力量安装说明
