目錄
套件元件

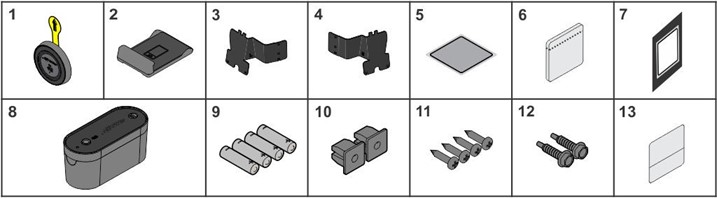

Insignia 和 Axiom 裝置支架套件元件
| 項目 | 描述 | 數量 |
| 1 | Puck | 1 |
| 2 | 裝置支架架板 | 1 |
| 3 | 左支架 | 1 |
| 4 | 右支架 | 1 |
| 5 | 反射卡 | 1 |
| 6 | 酒精擦拭巾 (3包) | 1 |
| 7 | 次數計數器蓋 | 1 |
| 8 | 主機 | 1 |
| 9 | AA 電池 | 4 |
| 10 | 橡膠墊圈 | 2 |
| 11 | 8 X 3/4 PHL PAN 螺絲 | 4 |
| 12 | 8-18 X 3/4 自攻螺絲 | 2 |
| 13 | 序列標籤 | 1 |
所需工具
- 中心衝
- 捲尺
- 錘子或橡膠錘
- 無線鑽
- ¼" 套筒
- 水平儀
- 吸塵器
- 棘輪
- M10 棘輪扳手
- M5 六角扳手
- 細尖記號筆
- 7 mm 六角扳手
- 抹布 (導桿維護)
- 乳膠或丁腈手套 (導桿維護)
- 3:1 油 (導桿維護)
- 鋰基潤滑脂 (導桿維護)
裝置支架組裝
Insignia 裝置支架位置
| 徽章型號 | 描述 | 設備支架位置 |
| SS-AB | 腹部 | 左側 |
| SS-ABD | 腹部進階 | 左側 |
| SS-ADC | 輔助下拉引體 | 左側 |
| SS-BC | 二頭肌彎舉 | 左側 |
| SS-BCD | 二頭肌彎舉依賴型 | 左側外部（見圖示） |
| SS-BE | 背部伸展 | 左側 |
| SS-CE | 小腿伸展 | 左側 |
| SS-CP | 胸推 | 左側 |
| SS-CPX | 胸推雙軸 | 左側 |
| SS-FLY | 飛鳥 | 左側 |
| SS-GL | 臀部 | 右側 |
| SS-GLD | 臀橋 | 左側 |
| SS-HAA | 髖內外展 | 左側 |
| SS-HAB | 髖外展 | 左側 |
| SS-HAD | 髖內收 | 左側 |
| SS-LC | 腿部彎舉 | 左側 |
| SS-LE | 腿部伸展 | 左側 |
| SS-LP | 腿部推舉 | 左側 |
| SS-LR | 側舉 | 右側 |
| SS-PD | 下拉 | 右側 |
| SS-PDX | 下拉雙軸 | 右側 |
| SS-PEC | 胸肌飛鳥 | 右側 |
| SS-RW | 划船 | 右側 |
| SS-SLC | 坐姿腿部彎舉 | 左側 |
| SS-SLP | 坐姿腿部推舉 | 左側 |
| SS-SP | 肩推 | 左側 |
| SS-TE | 三頭肌伸展 | 左側外部（見圖示） |
| SS-TP | 三頭肌推舉 | 左側 |
| SS-TR | 軀幹旋轉 | 右側 |
1. 選擇需要安裝設備支架的左側或右側支架，未使用的支架請丟棄。注意：請查看支架上的「L」（左側）和「R」（右側）切口。
| 項目 | 描述 | 數量 |
| 1 | 左側支架 | 1 |
| 2 | 右側支架 | 1 |

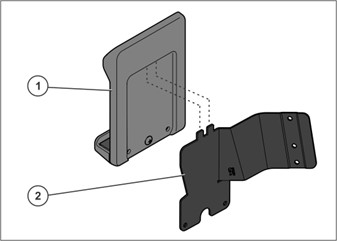

2. 將支架的卡扣插入設備支架架子的背面。
| 項目 | 描述 | 數量 |
| 1 | 設備支架架板 | 1 |
| 2 | 支架（右側） | 1 |
3. 插入8 X 3/4 PHL PAN螺絲並擰緊至16-20 in-lbs（1.8-2.2 Nm）。
| 項目 | 描述 | 數量 |
| 1 | 設備支架 | 1 |
| 2 | 8 X 3/4 PHL PAN螺絲 | 2 |
設備支架安裝位置
設備支架有兩種安裝方式：內部和外部。
內部安裝
設備支架安裝在塔內部。

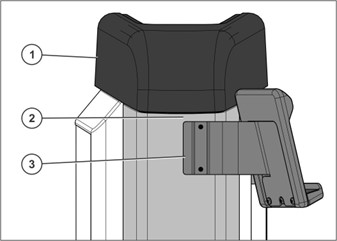

外部安裝
設備支架安裝在塔外部（SS-BCD和SS-TE）
| 項目 | 描述 | 數量 |
| 1 | 塔蓋 | 1 |
| 2 | 塔框架 | 1 |
| 3 | 設備支架 | 1 |
拆卸Insignia
1. 訂購剛性模板，零件號1019762-0001或使用模板。（更新模板至左側和右側） 將打印機設置為8-1/2" x 11"以獲得1:1比例。檢查尺寸並根據需要重新調整比例。沿虛線剪下。
2. 提起並移除塔蓋托盤。
| 項目 | 描述 | 數量 |
| 1 | 塔蓋托盤 | 1 |
| 2 | 塔蓋 | 1 |
3. 鬆開並移除硬件和塔蓋。
| 項目 | 描述 | 數量 |
| 1 | M10 X 1.5 25mm螺絲 | 4 |
| 2 | 3/8平墊圈 | 4 |
| 3 | 塔蓋 | 1 |
4. 根據設備支架安裝的側面，鬆開並移除前罩上的螺絲。
| 項目 | 描述 | 數量 |
| 1 | 前罩 | 1 |
| 2 | M8 X 3/4平頭螺絲 | 1 |
5. 小心提起並移除前罩，確保其罩擠出物仍然附著。
| 項目 | 描述 | 數量 |
| 1 | 塔 | 1 |
| 2 | 前罩 | 1 |
| 3 | 罩擠出物 | 1 |
6. 從塔上移除M8 X 3/4平頭螺絲和罩插入物。
| 項目 | 描述 | 數量 |
| 1 | 塔 | 1 |
| 2 | 罩插入物 | 1 |
| 3 | M8 X 3/4平頭螺絲 | 1 |
Insignia設備支架安裝

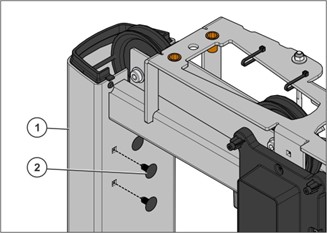

7. 對於2021年9月1日後製造的設備，從塔的方形切孔中移除兩個孔塞，並跳過接下來的三個步驟。
| 項目 | 描述 | 數量 |
| 1 | 塔架 | 1 |
| 2 | 孔塞 | 2 |

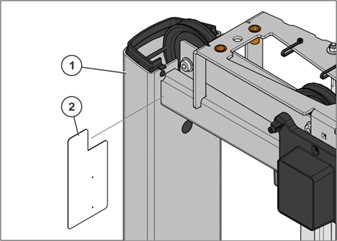

8. 對於2021年9月1日之前製造的設備，若無方形切孔，請將模板緊貼塔架的橫管放置。
| 項目 | 描述 | 數量 |
| 1 | 塔架 | 1 |
| 2 | 模板 | 1 |

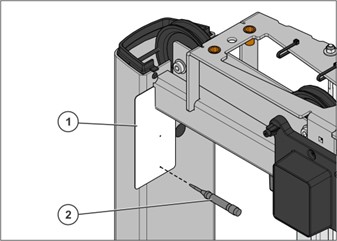

9. 對於2021年9月1日之前製造的設備，僅在底部模板孔標記處使用中心衝，以確定設備支架的位置。
| 項目 | 描述 | 數量 |
| 1 | 模板 | 1 |
| 2 | 中心衝 | 1 |
重要！步驟10-13請使用電鑽，而非衝擊起子

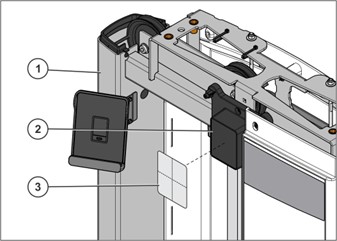

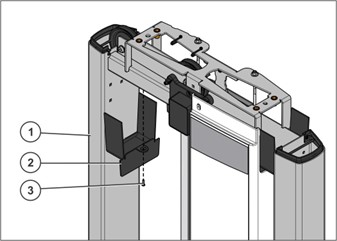

10. 對於2021年9月1日之前製造的設備，在底部中心衝標記處開始安裝一顆自攻螺絲以固定設備支架 - 不要擰緊。
11. 將設備支架調整至水平，然後在設備支架的頂部孔使用中心衝。使用另一顆自攻螺絲將設備支架安裝在中心衝標記處。 擰緊至16-20 in-lbs (1.8-2.2 Nm)。請勿過度擰緊
12. 返回並擰緊底部自攻螺絲至16-20 in-lbs (1.8-2.2 Nm)。請勿過度擰緊
| 項目 | 描述 | 數量 |
| 1 | 塔架 | 1 |
| 2 | 設備支架 | 1 |
| 3 | 8-18 X 3/4 自攻螺絲 | 2 |

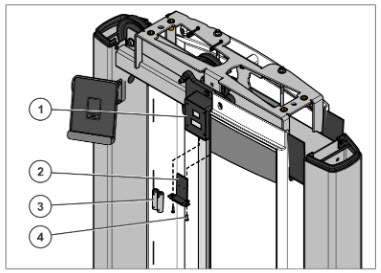

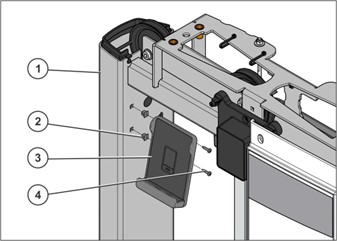

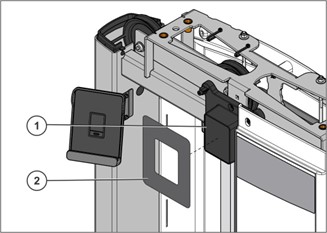

13. 對於2021年9月1日之後製造的設備，使用橡膠墊和8 X 3/4 PHL PAN螺絲安裝設備支架。擰緊至16-20 in-lbs (1.8-2.2 Nm)。請勿過度擰緊
| 項目 | 描述 | 數量 |
| 1 | 塔架 | 1 |
| 2 | 橡膠墊 | 2 |
| 3 | 設備支架 | 1 |
| 4 | 8 X 3/4 PHL PAN螺絲 | 2 |

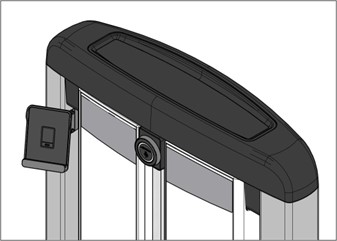

設備支架安裝完成
安裝主機

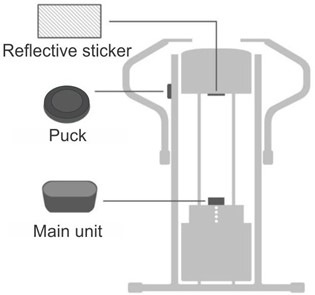

主機與健身器材上的 puck 一起使用，該器材配備了配重堆。主機安裝在配重堆的頂板上，並且能夠直接看到安裝在主機上方平面上的反光貼紙。反光貼紙必須安裝在器材內部合適的區域，並且能夠直接看到主機。光學感應器應與配重堆一起直線移動，對著反光貼紙。感應器對反光貼紙的視野必須保持大約 +/- 10 度的範圍。主機在最低位置與頂部反光卡之間的最大距離為160cm/63英寸。
使用 LF Assist 應用程式
Life Fitness 規劃師應已授予您安裝設施的訪問權限。如果您未看到設施，請聯繫規劃師。他們可以幾乎即時地添加您的帳戶。如果需要在更改後刷新列表，請點擊右上角的三個點，然後點擊重新載入健身房。

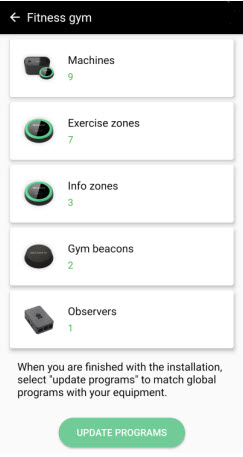

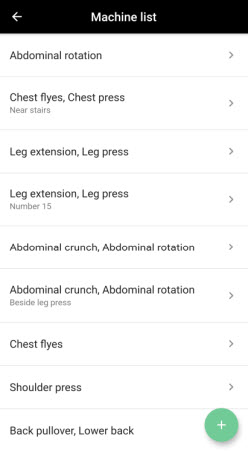

1. 在網站概覽中按下機器標籤。
2. 在機器概覽中按下“+”按鈕。
3. 按下主機頂部並稍微向下推（釋放鎖定機制），然後向前滑動（沿著長度方向）。滑開頂部並從外殼中取出。白色標籤位於電池組旁邊的一側。 注意：從包裝中安裝一顆電池， 您必須正確安裝所有四顆電池才能使主機正常工作。
4. 將頂部滑開並從外殼中取出。安裝 AA 電池，確保所有 4 顆電池正確放置。（主機在靜止時處於休眠模式。搖動主機將喚醒它。當主機喚醒時，綠色 LED 燈每 3 秒閃爍一次，發出其 MAC 地址。在 3 秒無活動後，它將返回休眠模式。）

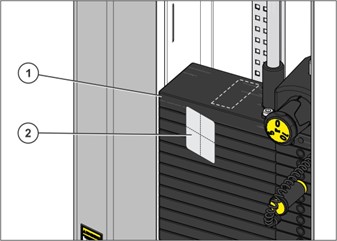

5. 使用酒精擦拭清潔配重堆的頂部。確保異丙醇完全乾燥後再進行下一步。 確保將主機放置在頂板上。根據配重堆的類型，位置可能有所不同。Life Fitness 工程團隊已驗證主機可以安裝在支持產品線的頂部頭板上。在將主機安裝到表面之前，配重堆的表面應使用軟布和濃度超過 95% 的異丙醇（也稱為異丙醇、異丙醇或 2-丙醇）徹底清潔。
| 項目 | 描述 | 數量 |
| 1 | 配重堆 | 1 |
| 2 | 酒精擦拭布 | 1 |
6. 移除主機的保護背膠，安裝主機，使電池門/頂蓋朝向拉針方向打開 - 按壓並粘貼到配重堆上，直接位於反光卡下方。 主機配有保護塑膠蓋，安裝後必須移除。感應器窗口必須保持清潔無塵。如果髒了，可以用軟布清潔。注意：即使主機已預裝魔術貼，我們建議更換電池時不要將主機從頂板上取下，而是直接打開電池門/頂蓋。
| 項目 | 描述 | 數量 |
| 1 | 主機 | 1 |
| 2 | 配重堆 | 1 |

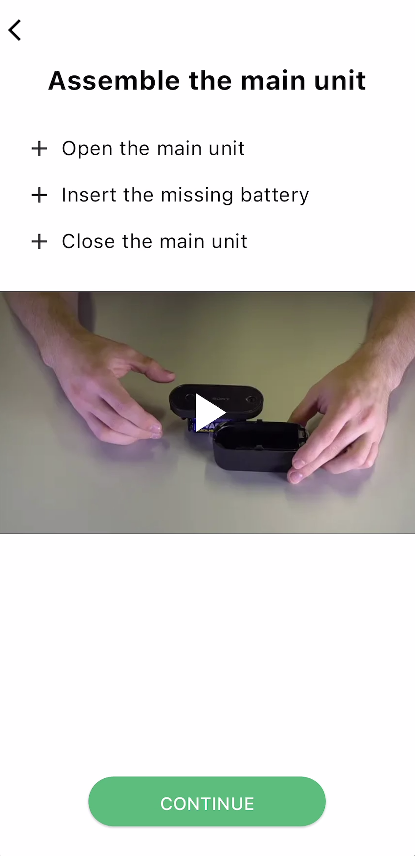

7. 確認主機的組裝
主機安裝完成

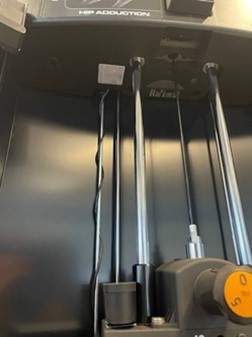

安裝反光卡
主機安裝在配重堆的頂板上，並且能夠直接看到安裝在主機上方平面上的反光貼紙。反光貼紙必須安裝在機器內部適合的位置，並且能夠直接看到主機。光學感應器應與配重堆一起直線移動，對著反光貼紙。感應器對反光貼紙的視野應保持約 +/- 10 度的自由視角。主機在最低位置與反光卡在頂部之間的最大距離為 160 公分/63 英寸。必須使用隨主機附帶的反光貼紙，不得使用其他反光卡。

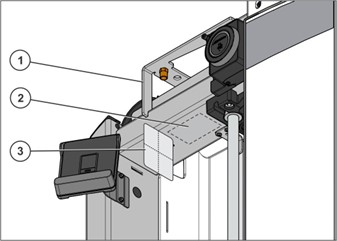

1. 使用酒精擦拭布清潔塔架橫管的底部。確保異丙醇完全乾燥後再進行下一步。 反光貼紙必須安裝在與感應器光學軸垂直的平面上，如圖所示。表面必須提前使用濃度超過 95% 的異丙醇（也稱為異丙醇、異丙醇或 2-丙醇）和軟布清潔。
| 項目 | 描述 | 數量 |
| 1 | 塔架 | 1 |
| 2 | 清潔區域 | 1 |
| 3 | 酒精擦拭布 | 1 |

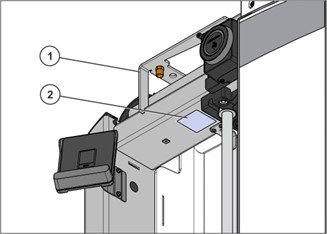

2. 移除保護背膠，將反光卡粘貼到塔架橫管的底部。
| 項目 | 描述 | 數量 |
| 1 | 塔架 | 1 |
| 2 | 反光卡 | 1 |

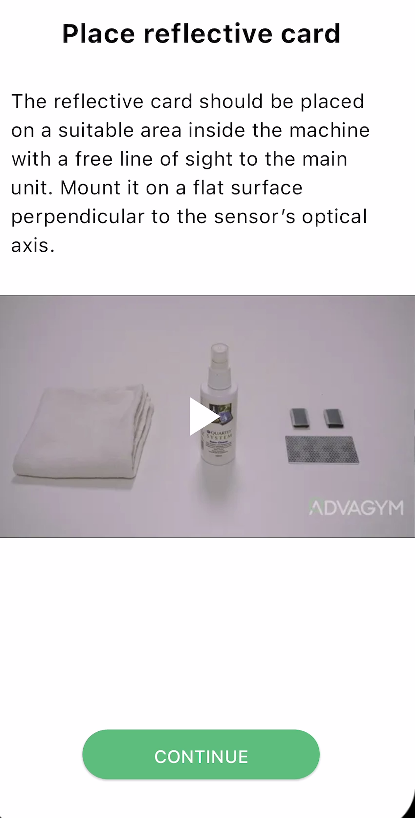

使用 LF Assist 應用程式

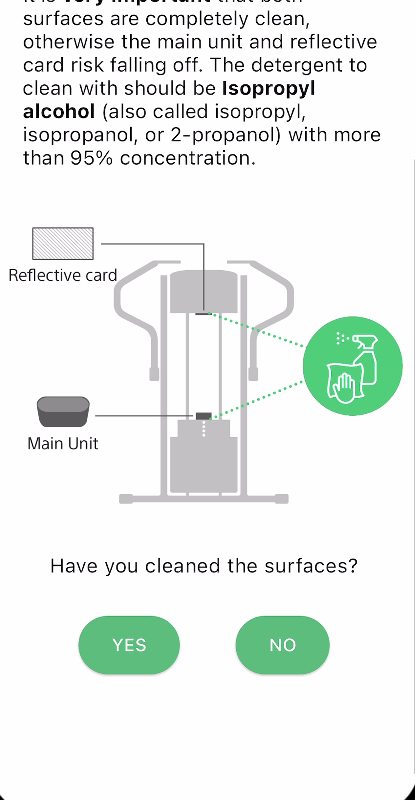

3. 確認清潔了配重堆頂板和安裝反光卡的塔架
4. 確認反光卡的安裝位置

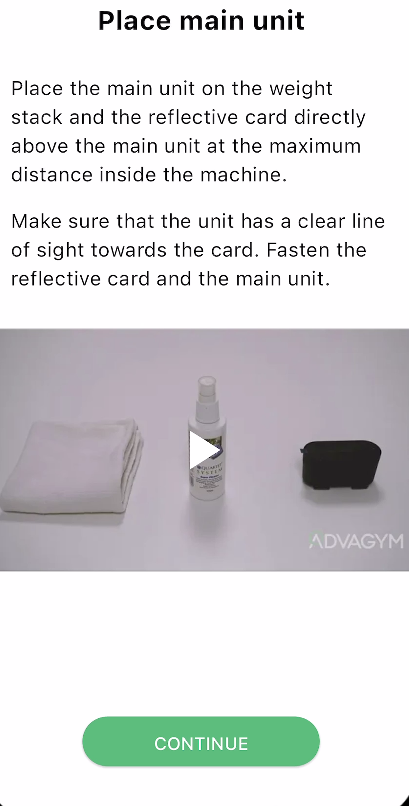

5. 確認主機的放置位置

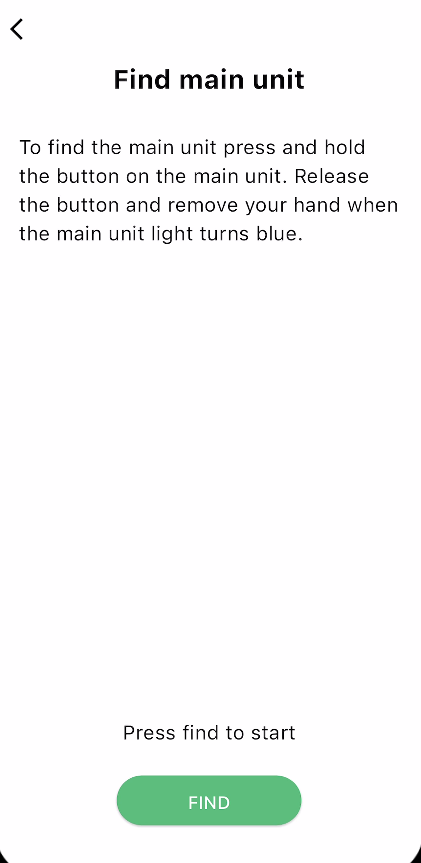

6. 按照應用程式中的指示將主機設置為配對模式。按下尋找
7. 應用程式現在正在搜尋主機並測量其信號。
8. 確認主機與反射卡之間的距離大致符合應用程式中的說明。

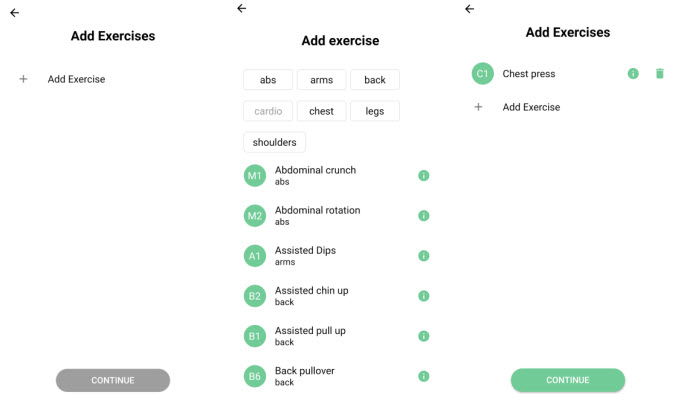

9. 按下新增運動以新增運動，或按下複製運動以從健身房網站複製已存在的運動。按下名稱選擇當前機器的運動。（按下資訊按鈕可觀看運動的教學影片）
10. 重複步驟9以在機器上新增更多的機器運動，例如胸飛/後三角肌、髖內收/髖外展、輔助下沉/引體向上或按下完成以繼續。

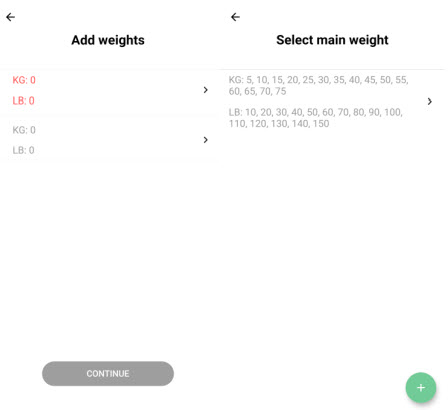

11. 按下頂部的配重堆選擇主要配重。
在配重堆列表中選擇主要配重堆，或按下“+”按鈕創建新的配重堆。（如果這是健身房網站上安裝的第一台機器，列表將是空的）

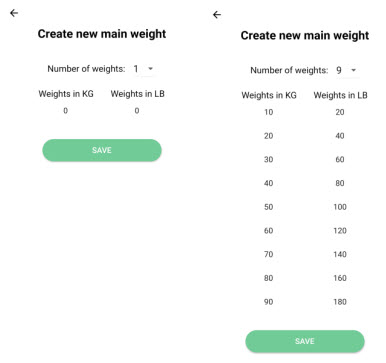

如果機器的主要配重堆在列表中不存在，請按照以下步驟創建新的：
輸入配重堆中的配重數量。
新增配重堆的第一個和第二個值。
“智能新增”解決方案會使用最後一對配重的差值填充列表的其餘部分。確認值是否正確。如果不正確，請根據配重堆從上到下手動更正值。按下儲存。
如果機器有增量配重“額外配重”：
按下底部的配重堆選擇額外配重。
在配重堆列表中選擇額外配重堆，或按下“+”按鈕創建新的配重堆。（如果這是網站上安裝的第一台機器，列表將是空的）
如果機器的增量配重“額外配重”堆在列表中不存在，請按照以下步驟創建新的：
輸入配重堆中的堆數量。
新增配重堆的第一個和第二個值。
“智能新增”解決方案會以與主要配重堆相同的方式填充列表的其餘部分。確認所有值是否正確。快速檢查的方法是查看堆底部/最重的數字是否與應用程式中的底部數字匹配。如果不匹配，請根據配重堆從上到下手動更正值。按下儲存。
安裝圓盤
Insignia 圓盤位置
| 徽章型號 | 描述 | L-Trim 標記位置：綠色 | S-Trim 標記位置：紅色 |
| SS-AB | 腹部 | 中心 | 左側 |
| SS-ABD | 腹部進階 | 中心 | 左側 |
| SS-ADC | 輔助引體向上 | 中心 | 左側 |
| SS-BC | 二頭肌彎舉 | 中心 | 左側 |
| SS-BCD | 二頭肌彎舉依賴型 | 中心 | 左側 |
| SS-BE | 背部伸展 | 中心 | 左側 |
| SS-CE | 小腿伸展 | 中心 | 左側 |
| SS-CP | 胸部推舉 | 中心 | 左側 |
| SS-CPX | 胸部推舉雙軸 | 中心 | 左側 |
| SS-FLY | 飛鳥 | 中心 | 右側 |
| SS-GL | 臀部 | 中心 | 右側 |
| SS-GLD | 臀橋 | 中心 | 右側 |
| SS-HAA | 髖內外展 | 中心 | 右側 |
| SS-HAB | 髖外展 | 中心 | 右側 |
| SS-HAD | 髖內收 | 中心 | 右側 |
| SS-LC | 腿部彎舉 | 中心 | 左側 |
| SS-LE | 腿部伸展 | 中心 | 左側 |
| SS-LP | 腿部推舉 | 中心 | 左側 |
| SS-LR | 側舉 | 中心 | 左側 |
| SS-PD | 下拉 | 中心 | 右側 |
| SS-PDX | 下拉雙軸 | 中心 | 右側 |
| SS-PEC | 胸肌飛鳥 | 中心 | 右側 |
| SS-RW | 划船 | 中心 | 右側 |
| SS-SLC | 坐姿腿部彎舉 | 中心 | 左側 |
| SS-SLP | 坐姿腿部推舉 | 中心 | 左側 |
| SS-SP | 肩部推舉 | 中心 | 左側 |
| SS-TE | 三頭肌伸展 | 中心 | 左側 |
| SS-TP | 三頭肌推舉 | 中心 | 左側 |
| SS-TR | 軀幹旋轉 | 中心 | 右側 |
安裝標記到機器上
1. 使用酒精擦拭清潔塔的次數計數器。 確保等待幾分鐘，讓異丙醇完全乾燥。
| 項目 | 描述 | 數量 |
| 1 | 塔 | 1 |
| 2 | 次數計數器 | 1 |
| 3 | 酒精擦拭 | 1 |
使用十字螺絲刀，取下兩個電池盒托盤螺絲。從現有的次數計數器中取出電池。將電池盒托盤滑入次數計數器並將螺絲擰緊至16-20 in-lbs (1.8-2.2Nm)。
| 項目 | 描述 | 數量 |
| 1 | 次數計數器 | 1 |
| 2 | 電池組托盤 | 1 |
| 3 | AA電池 | 2 |
| 4 | 螺絲，8 X 3/4 DIN PHL AB ST ZB | 2 |
小心地將次數計數器蓋放置在次數計數器上。
| 項目 | 描述 | 數量 |
| 1 | 次數計數器 | 1 |
| 2 | 次數計數器蓋 | 1 |
3. 移除圓片的保護背膠，然後小心地將圓片置中並粘貼到次數計數器上。
| 項目 | 描述 | 數量 |
| 1 | 次數計數器 | 1 |
| 2 | 圓片 | 1 |
4. 移除絕緣片以啟動圓片
CR2450電池已預先安裝。要啟動電池，輕輕移除絕緣拉片，拉片以黃色標示。用力移除拉片可能會使電池脫落。圓片的燈應該會先亮起藍色，然後熄滅。如果需要打開圓片，請按照下面的指示操作。
注意：如果需要更換電池（CR2450），請移除舊電池。
要安裝新電池，將電池滑入插槽，正極面朝上。
要關閉圓片，找到背部件上的箭頭。箭頭應指向鎖定標籤。向右旋轉背部件直到聽到咔嗒聲。
使用LF Assist應用程式

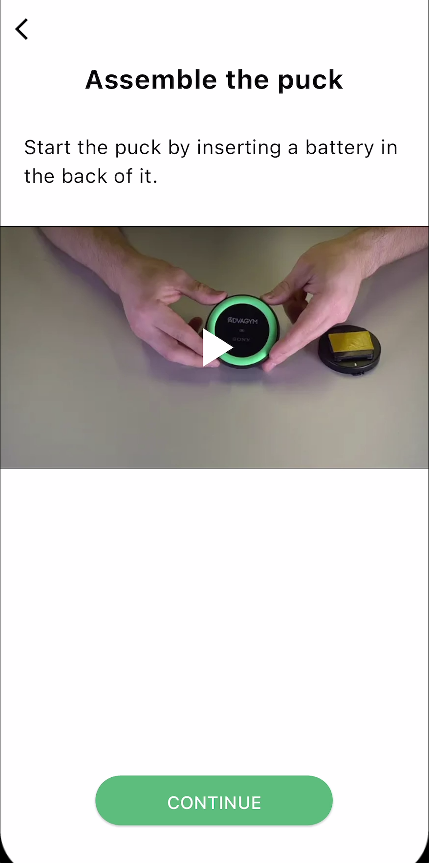

5. 確認電池已啟動

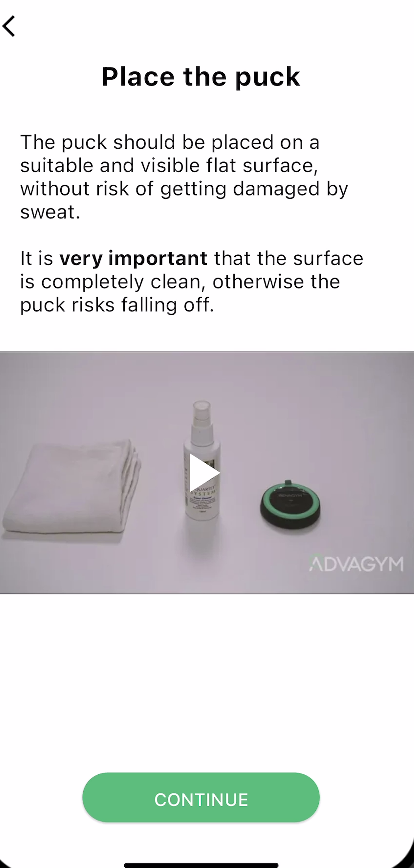

6. 確認圓片的放置位置

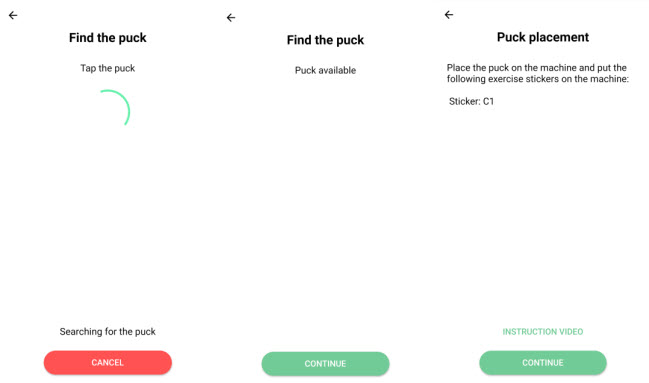

7. 按照應用程式中的指示識別圓片。

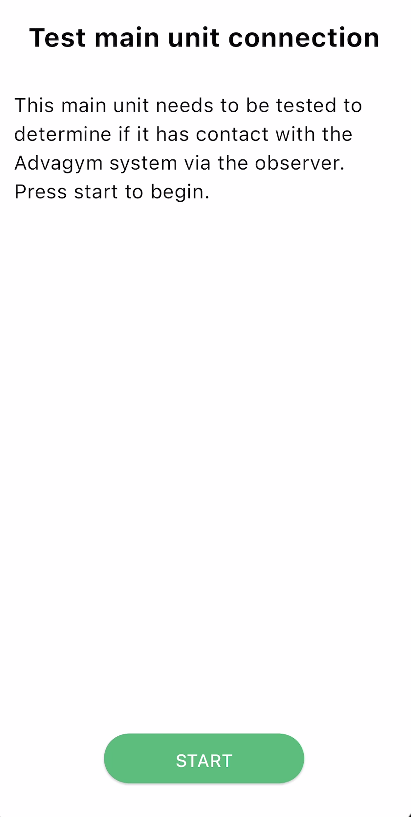

8. 要開始測試，按下並釋放主機上的按鈕，直到LED燈變為藍色。這可能需要最多3分鐘。如果成功，表示主機可以與觀察者通信。
- 如果不成功，您將再失敗測試3次。如果無法安裝主機，請聯繫客戶支持。請參閱以下文章了解Life Fitness服務支持聯繫資訊
- 如果主機距離觀察者太遠，可能是距離問題。注意：如果覆蓋範圍超過328平方英尺，可能需要額外的觀察者。
重新組裝Insignia
1. 將護罩插入件安裝到塔架上，並以16-20 in-lbs（1.8-2.2 Nm）的力度擰緊。
| 項目 | 描述 | 數量 |
| 1 | 塔架 | 1 |
| 2 | 護罩插入件 | 1 |
| 2 | M8 X 3/4 圓頭螺絲 | 1 |
2. 將護罩擠出件連接到前護罩上，然後小心地將前護罩組件滑回原位。
| 項目 | 描述 | 數量 |
| 1 | 塔架 | 1 |
| 2 | 前護罩組件 | 1 |
3. 更換前護罩螺絲並擰緊至16-20 in-lbs (1.8-2.2 Nm)。
| 項目 | 描述 | 數量 |
| 1 | 前護罩 | 1 |
| 2 | M8 X 3/4 圓頭螺絲 | 1 |
4. 更換硬件、塔蓋並擰緊至8-10 ft-lbs (10.8-13.5 Nm)。
| 項目 | 描述 | 數量 |
| 1 | M10 X 1.5 25mm 螺絲 | 4 |
| 2 | 3/8 平墊圈 | 4 |
| 3 | 塔蓋 | 1 |
5. 將塔蓋托盤壓回塔蓋中。
| 項目 | 描述 | 數量 |
| 1 | 塔蓋托盤 | 1 |
| 2 | 塔蓋 | 1 |

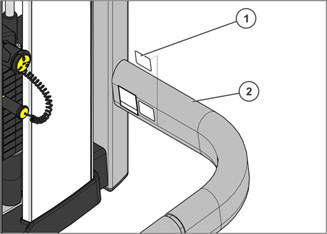

6. 找到設備主框架上的現有序列號標籤。清潔區域並將序列號標籤貼到正在安裝的設備主框架上。
| 項目 | 描述 | 數量 |
| 1 | 序列號標籤 | 1 |
| 2 | 主框架 | 1 |

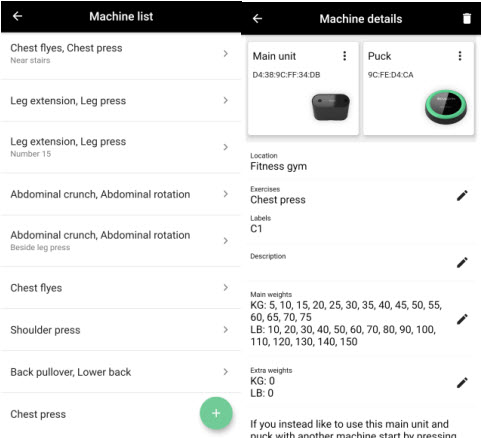

刪除、編輯、更換機器
1. 在網站概覽中按下「機器」標籤。
2. 在機器概覽中選擇要修改的機器。
3. 按下要修改信息旁的筆圖標。按下點菜單以編輯主設備或感應器，或按下垃圾桶圖標以刪除機器。
編輯
1. 按下練習旁的筆圖標以添加或移除練習。
2. 按下感應器上的點菜單以更換練習區域感應器。
3. 按下描述旁的筆圖標以修改機器描述。
4. 按下主或增量重量「額外重量」旁的筆圖標以修改重量。
刪除
1. 按下垃圾桶圖標並確認刪除機器。否則，按下「否」。
重新安裝
現在設備已從系統中刪除，您可以按照應用程序安裝過程重新配置感應器和主設備。
請參閱以下文章以獲取更多 Life Fitness Connect 系統套件力量安裝指南
