- Сглобяване на държач за устройство
- Разглобяване на Insignia
- Инсталиране на държач за устройство
- Инсталиране на основен модул, отразяваща карта
- Инсталиране на Puck
- Повторно сглобяване на Insignia
Комплект Компоненти

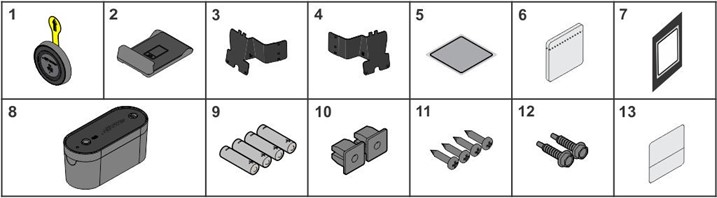

Компоненти на комплекта за държач на устройство Insignia и Axiom Компоненти
| Елемент | Описание | Кол. |
| 1 | Puck | 1 |
| 2 | Рафт за държач на устройство | 1 |
| 3 | Лява скоба | 1 |
| 4 | Дясна скоба | 1 |
| 5 | Отразяваща карта | 1 |
| 6 | Алкохолни кърпички (3 опаковки) | 1 |
| 7 | Капак за брояч на повторения | 1 |
| 8 | Основен модул | 1 |
| 9 | AA батерия | 4 |
| 10 | Гумен уплътнител | 2 |
| 11 | 8 X 3/4 PHL PAN винт | 4 |
| 12 | 8-18 X 3/4 самонарезен винт | 2 |
| 13 | Сериен етикет | 1 |
Необходими инструменти
- Централен удар
- Ролетка
- Чук или гумен чук
- Безжична бормашина
- ¼" гнездо
- Нивелир
- Прахосмукачка
- Тресчотка
- Ключ с тресчотка M10
- Шестограм M5
- Маркер с тънък връх
- Шестограм 7 мм
- Кърпи (поддръжка на направляващ прът)
- Латексови или нитрилни ръкавици (поддръжка на направляващ прът)
- Масло 3:1 (поддръжка на направляващ прът)
- Литиева грес (поддръжка на направляващ прът)
Сглобяване на държач за устройство
Местоположения на държача за устройство Insignia
| Модел на Insignia | Описание | Позиция на държача за устройство |
| SS-AB | Коремни мускули | Ляво |
| SS-ABD | Напреднали коремни мускули | Ляво |
| SS-ADC | Асистирано повдигане | Ляво |
| SS-BC | Сгъване за бицепс | Ляво |
| SS-BCD | Зависимо сгъване за бицепс | Извън ляво (вижте илюстрацията) |
| SS-BE | Разтягане на гърба | Ляво |
| SS-CE | Разтягане на прасците | Ляво |
| SS-CP | Преса за гърди | Ляво |
| SS-CPX | Двуосна преса за гърди | Ляво |
| SS-FLY | Флай | Ляво |
| SS-GL | Глутеус | Дясно |
| SS-GLD | Мост за глутеус | Ляво |
| SS-HAA | Аддукция-Абдукция на бедрата | Ляво |
| SS-HAB | Абдукция на бедрата | Ляво |
| SS-HAD | Аддукция на бедрата | Ляво |
| SS-LC | Сгъване на крака | Ляво |
| SS-LE | Разтягане на крака | Ляво |
| SS-LP | Преса за крака | Ляво |
| SS-LR | Странично повдигане | Дясно |
| SS-PD | Издърпване надолу | Дясно |
| SS-PDX | Двуосно издърпване надолу | Дясно |
| SS-PEC | Пекторален флай | Дясно |
| SS-RW | Гребане | Дясно |
| SS-SLC | Седнало сгъване на крака | Ляво |
| SS-SLP | Седнала преса за крака | Ляво |
| SS-SP | Преса за рамене | Ляво |
| SS-TE | Разтягане на трицепс | Извън ляво (вижте илюстрацията) |
| SS-TP | Преса за трицепс | Ляво |
| SS-TR | Ротация на торса | Дясно |

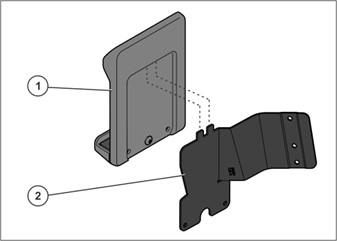

1. Изберете скобата, лява или дясна, която е необходима за устройството, на което се монтира държачът; изхвърлете неизползваната скоба. ЗАБЕЛЕЖКА: Потърсете изрезка 'L' (ляво) и 'R' (дясно) в скобите.
| Артикул | Описание | Количество |
| 1 | Лява скоба | 1 |
| 2 | Дясна скоба | 1 |
2. Поставете разделителите на скобата в задната част на рафта на държача за устройство.
| Артикул | Описание | Количество |
| 1 | Рафт за държач на устройство | 1 |
| 2 | Скоба (дясна) | 1 |
3. Поставете винтовете 8 X 3/4 PHL PAN и затегнете до 16-20 in-lbs (1.8-2.2 Nm).
| Артикул | Описание | Количество |
| 1 | Държач за устройство | 1 |
| 2 | Винтове 8 X 3/4 PHL PAN | 2 |
Места за монтиране на държача за устройство
Има два метода за монтиране на държача за устройство: вътре и вън.
Монтаж вътре
Държачът за устройство се монтира вътре в кулата.
Монтаж вън
Държачът за устройство се монтира извън кулата (SS-BCD и SS-TE)

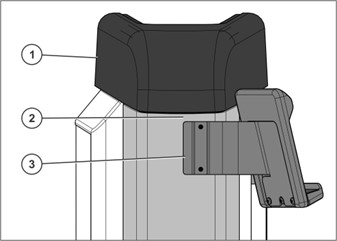

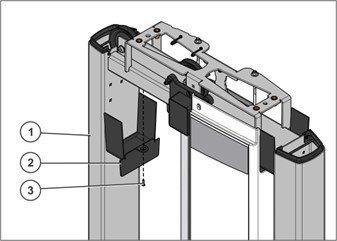

| Артикул | Описание | Количество |

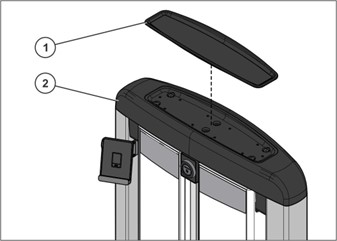

| 1 | Капачка на кулата | 1 |
| 2 | Рамка на кулата | 1 |
| 3 | Държач за устройство | 1 |
Демонтаж на Insignia
1. Поръчайте твърд шаблон, номер на част 1019762-0001 или използвайте шаблон. (Актуализирайте шаблона за ляво и дясно) Настройте принтера на 8-1/2" x 11" за мащаб 1:1. Проверете размерите и коригирайте мащаба, ако е необходимо. Изрежете по пунктираната линия.

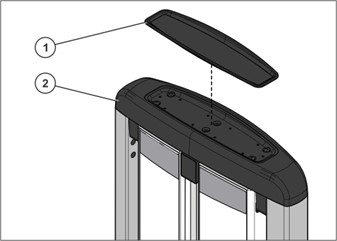

2. Повдигнете и премахнете тавата на капачката на кулата от капачката на кулата.
| Артикул | Описание | Количество |
| 1 | Тава на капачката на кулата | 1 |
| 2 | Капачка на кулата | 1 |

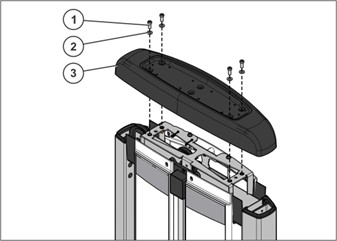

3. Разхлабете и премахнете хардуера и капачката на кулата.
| Артикул | Описание | Количество |
| 1 | Винт M10 X 1.5 25mm | 4 |
| 2 | Плоска шайба 3/8 | 4 |
| 3 | Капачка на кулата | 1 |

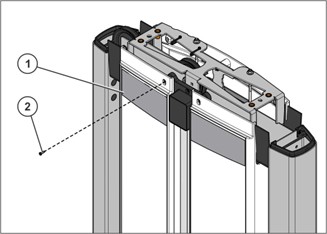

4. В зависимост от страната, на която ще бъде монтиран държачът за устройство, разхлабете и премахнете винта от предния кожух.
| Артикул | Описание | Количество |
| 1 | Преден кожух | 1 |
| 2 | Винт M8 X 3/4 с плоска глава | 1 |
5. Внимателно повдигнете и премахнете предния кожух, като се уверите, че екструзията на кожуха остава прикрепена.
| Артикул | Описание | Количество |
| 1 | Кула | 1 |
| 2 | Преден кожух | 1 |
| 3 | Екструзия на кожуха | 1 |

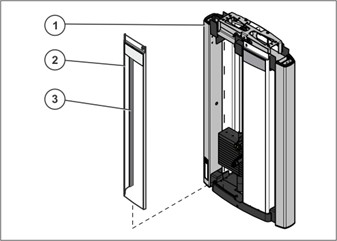

6. Премахнете винта M8 X 3/4 с плоска глава и вложката на кожуха от кулата.
| Артикул | Описание | Количество |
| 1 | Кула | 1 |
| 2 | Вложка на кожуха | 1 |
| 3 | Винт M8 X 3/4 с плоска глава | 1 |
Инсталиране на държач за устройство Insignia
7. За устройства, произведени след 1 септември 2021 г., премахнете двата тапи от квадратните отвори на кулата и пропуснете следващите три стъпки.

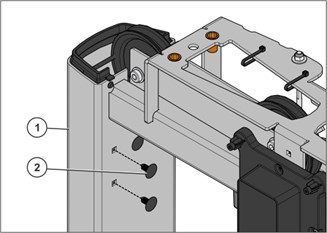

| Артикул | Описание | Кол. |
| 1 | Кула | 1 |
| 2 | Запушалка за отвор | 2 |
8. При уреди, произведени преди 1 септември 2021 г., без квадратни отвори, поставете шаблона плътно до напречната тръба на кулата.
| Артикул | Описание | Кол. |
| 1 | Кула | 1 |
| 2 | Шаблон | 1 |
9. При уреди, произведени преди 1 септември 2021 г., използвайте център за маркиране на долния отвор на шаблона само, за да определите местоположението на държача за устройство.
| Артикул | Описание | Кол. |
| 1 | Шаблон | 1 |
| 2 | Център за маркиране | 1 |
Важно! Използвайте електрическа бормашина, а не ударен драйвер за стъпки 10-13

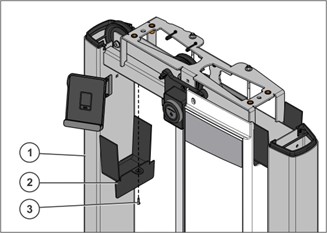

10. При уреди, произведени преди 1 септември 2021 г., започнете с един самонарезен винт на долния маркиран отвор, за да закрепите държача за устройство - не затягайте.
11. Подравнете държача за устройство, така че да е нивелиран, след това използвайте център за маркиране на горния отвор на държача за устройство. Използвайте другия самонарезен винт, за да монтирате държача за устройство на маркирания отвор. Затегнете до 16-20 in-lbs (1.8-2.2 Nm). Не затягайте прекалено
12. Върнете се и затегнете долния самонарезен винт до 16-20 in-lbs (1.8-2.2 Nm). Не затягайте прекалено
| Артикул | Описание | Кол. |
| 1 | Кула | 1 |
| 2 | Държач за устройство | 1 |
| 3 | 8-18 X 3/4 Самонарезен винт | 2 |

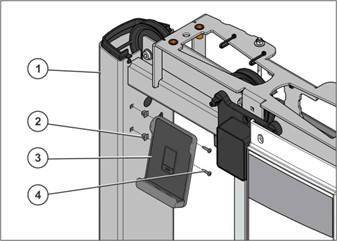

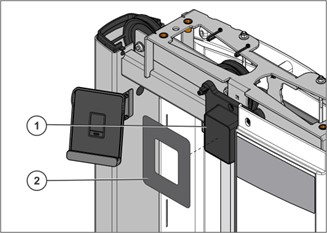

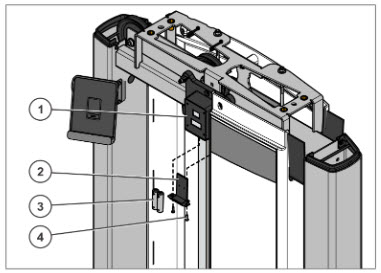

13. При уреди, произведени след 1 септември 2021 г., използвайте гумени уплътнения и винтове 8 X 3/4 PHL PAN, за да монтирате държача за устройство. Затегнете до 16-20 in-lbs (1.8-2.2 Nm). Не затягайте прекалено
| Артикул | Описание | Кол. |
| 1 | Кула | 1 |
| 2 | Гумен уплътнител | 2 |

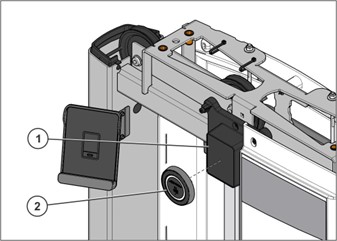

| 3 | Държач за устройство | 1 |
| 4 | 8 X 3/4 PHL PAN Винт | 2 |

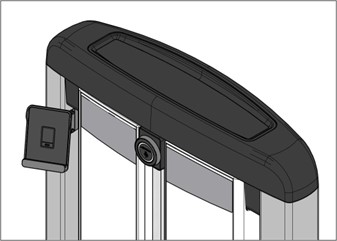

Монтаж на държача за устройство завършен
Монтаж на основния модул

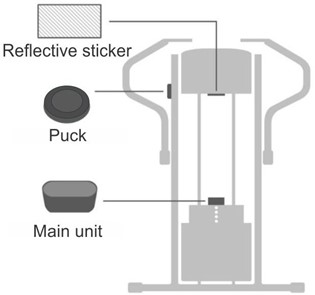

Основният модул се използва заедно с диск на фитнес машини, които са оборудвани с тежести. Основният модул се монтира върху горната плоча на тежестите, с пряка видимост към отразяващ стикер, който е прикрепен към плоска повърхност над основния модул. Отразяващият стикер е задължителен за прикрепяне към подходяща зона вътре в машината с пряка видимост към основния модул. Оптичният сензор трябва да се движи заедно с тежестите в права линия срещу отразяващия стикер. Трябва да има свободно поле на видимост, приблизително +/- 10 градуса от сензора към отразяващия стикер. Максималното разстояние между основния модул в най-ниската му позиция и отразяващата карта в горната част е 160 см/63 инча.
Използвайте приложението LF Assist

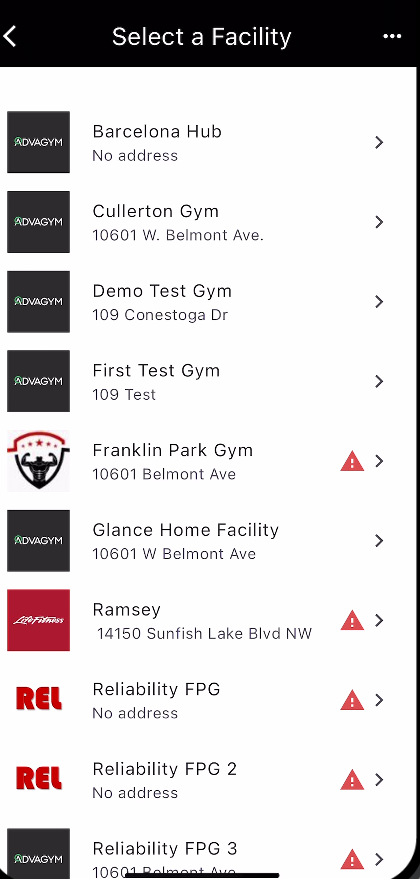

Планировчикът на Life Fitness трябва да ви е предоставил достъп до обекта, в който извършвате инсталацията. Ако не виждате обекта, свържете се с планировчика. Те могат да добавят вашия акаунт почти в реално време. Ако трябва да обновите списъка след направени промени, кликнете върху трите точки в горния десен ъгъл и изберете "Обнови фитнеси".

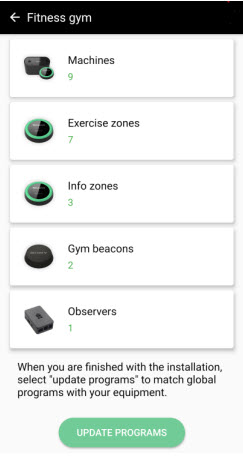

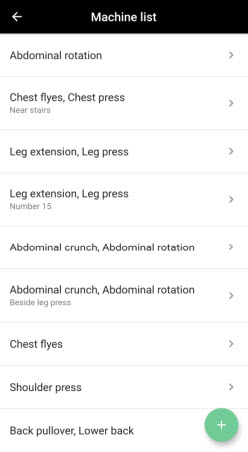

1. Натиснете таба за машини в прегледа на обекта.
2. Натиснете бутона „+“ в прегледа на машините.

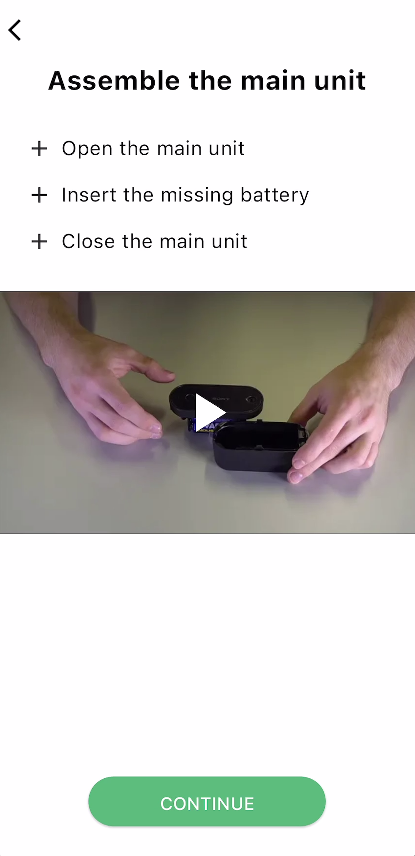

3. Отворете основния модул, като натиснете върху горната част и леко го натиснете надолу (освобождавайки заключващия механизъм), след което го плъзнете напред (по дължина). Плъзнете горната част и я извадете от корпуса. Бялата етикетка се намира до батерийния пакет от едната страна. Забележка: инсталирайте една батерия от опаковката, Трябва да инсталирате правилно всички четири батерии, за да работи модулът.
4. Плъзнете горната част и я извадете от корпуса. Поставете AA батерии, като се уверите, че всички 4 батерии са поставени правилно. (Основното устройство е в режим на готовност, когато е неподвижно. Разклащането на основното устройство ще го събуди. Когато устройството е активно, зелена LED светлина ще мига на всеки 3 секунди, излъчвайки своя MAC адрес. След 3 секунди без активност, то ще се върне в режим на готовност.)

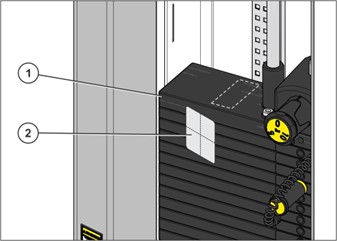

5. Почистете горната част на тежестния стек с кърпа, напоена с алкохол. Уверете се, че сте изчакали няколко минути, за да изсъхне напълно изопропиловият алкохол. Уверете се, че сте поставили основното устройство върху горната плоча. В зависимост от типа стек, то може да бъде на различни места. Инженерният екип на Life Fitness е потвърдил, че основното устройство ще пасне на горната плоча на поддържаните продуктови линии. Повърхността на тежестния стек трябва да бъде старателно почистена с мека кърпа и изопропилов алкохол (наричан още изопропил, изопропанол или 2-пропанол) с концентрация над 95%, преди да се монтира основното устройство върху повърхността.
| Артикул | Описание | Количество |
| 1 | Тежестен стек | 1 |
| 2 | Кърпа с алкохол | 1 |

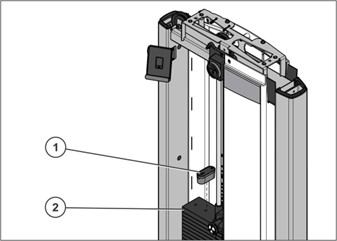

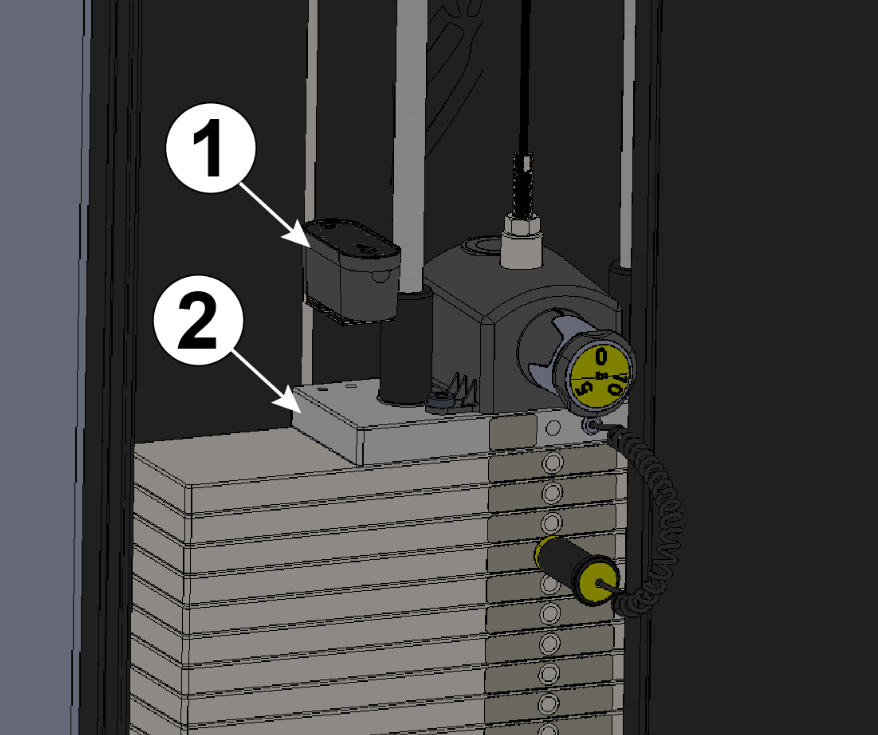

6. Отстранете защитното покритие от основното устройство, монтирайте основното устройство така, че капакът на батерията/горният капак да се отваря към щифта за издърпване - натиснете и залепете го към тежестния стек, директно под отразяващата карта. Основното устройство се доставя със защитно пластмасово покритие, което трябва да бъде премахнато след монтажа. Прозорецът на сензора трябва да бъде чист и без прах. Ако е замърсен, може да се почисти с мека кърпа. Забележка: Въпреки че устройството е предварително оборудвано с велкро лента, препоръчваме смяната на батериите да се извършва без да се сваля основното устройство от горната плоча, а вместо това да се отваря капакът на батерията/горният капак.
| Артикул | Описание | Количество |
| 1 | Основно устройство | 1 |
| 2 | Тежестен стек | 1 |
7. Потвърдете монтажа на основното устройство
Монтажът на основното устройство е завършен

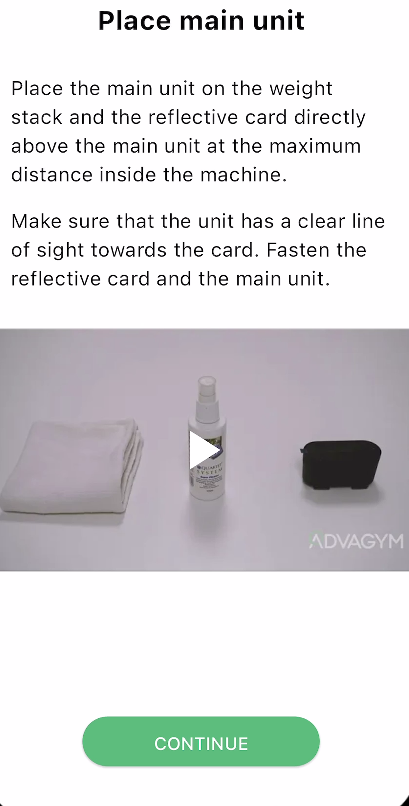

Монтаж на отразяваща карта
Основното устройство е монтирано върху горната плоча на тежестния стек, с свободна линия на видимост към отразяващ стикер, който е прикрепен към плоска повърхност над основното устройство. Отразяващият стикер е задължителен за монтиране на подходящо място вътре в машината с свободна линия на видимост към основното устройство. Оптичният сензор трябва да се движи заедно с тежестния стек в права линия срещу отразяващия стикер. Трябва да има свободно поле на видимост, приблизително +/- 10 градуса от сензора към отразяващия стикер. Максималното разстояние между основното устройство в най-ниската му позиция и отразяващата карта в горната част е 160 см/63 инча. Отразяващият стикер, който се доставя с основното устройство, трябва да се използва; не се допуска използването на друг отразяващ стикер.

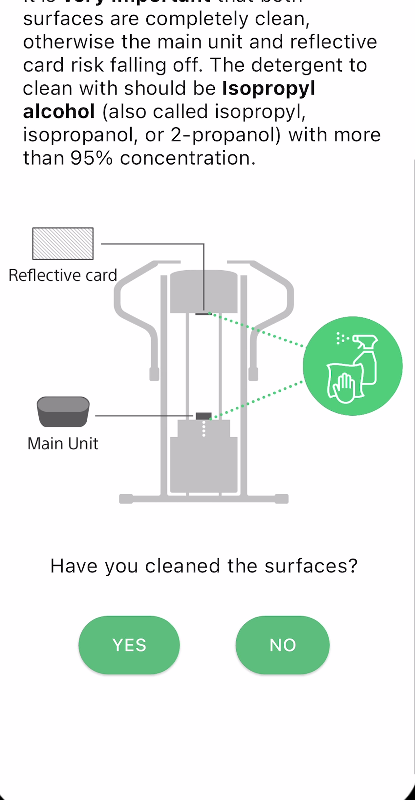

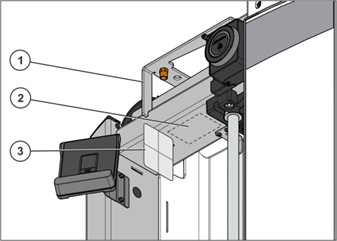

1. Почистете долната част на напречната тръба на кулата с кърпа, напоена с алкохол. Уверете се, че сте изчакали няколко минути, за да изсъхне напълно изопропиловият алкохол. Отразяващият стикер трябва да бъде монтиран върху плоска повърхност, перпендикулярна на оптичната ос на сензора, както е показано. Повърхността трябва да бъде почистена с изопропилов алкохол (наричан още изопропил, изопропанол или 2-пропанол) с концентрация над 95% и мека кърпа предварително.

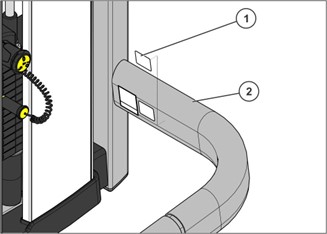

| Артикул | Описание | Количество |
| 1 | Кула | 1 |
| 2 | Зона за почистване | 1 |
| 3 | Кърпа с алкохол | 1 |

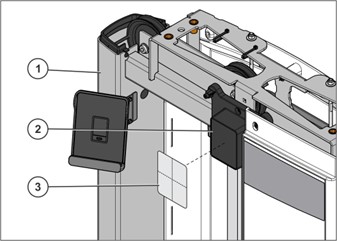

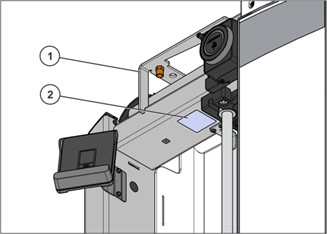

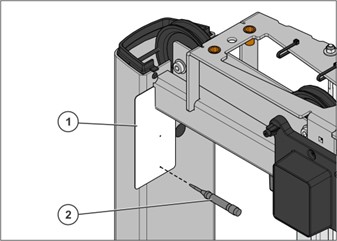

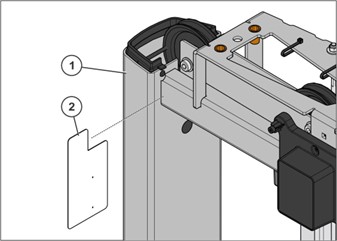

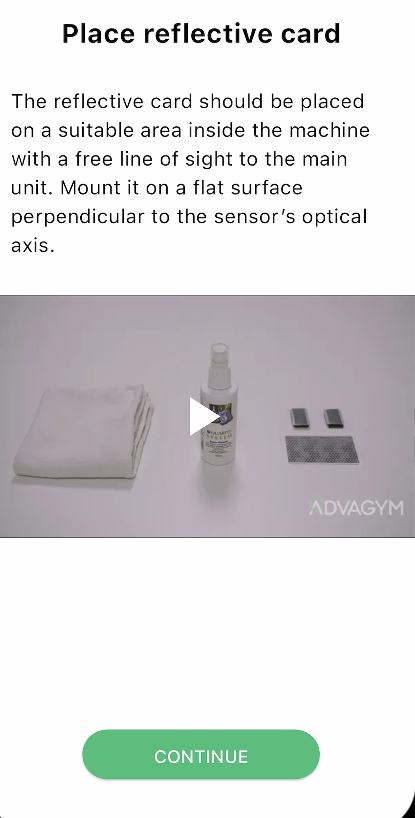

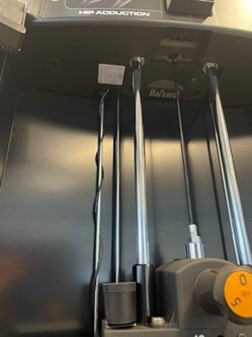

2. Отстранете защитното покритие и залепете отразяващата карта към долната част на напречната тръба на кулата.
| Артикул | Описание | Количество |
| 1 | Кула | 1 |
| 2 | Отразяваща карта | 1 |
Използвайте приложението LF Assist
3. Потвърдете почистването на горната плоча на тежестния стек и кулата, където сте поставили отразяващата карта
4. Потвърдете поставянето на отразяващата карта
5. Потвърдете разположението на основния модул
6. Следвайте инструкциите в приложението, за да поставите основния модул в режим на сдвояване. Натиснете Намери

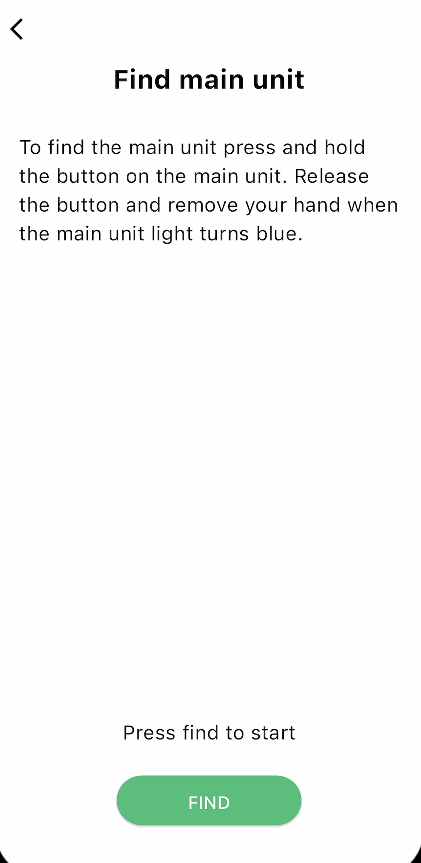

7. Приложението сега търси основния модул и измерва неговите сигнали.
8. Уверете се, че разстоянието между основния модул и отразяващата карта е приблизително както е указано в приложението.

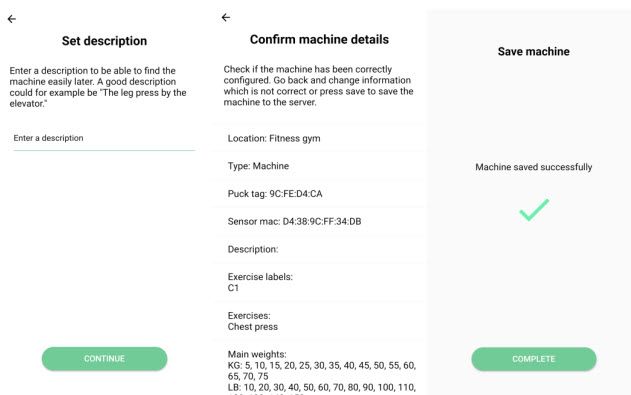

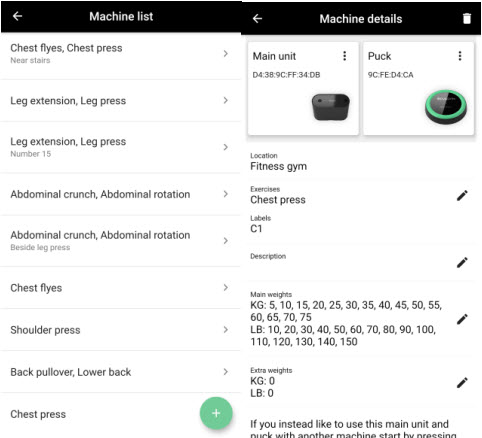

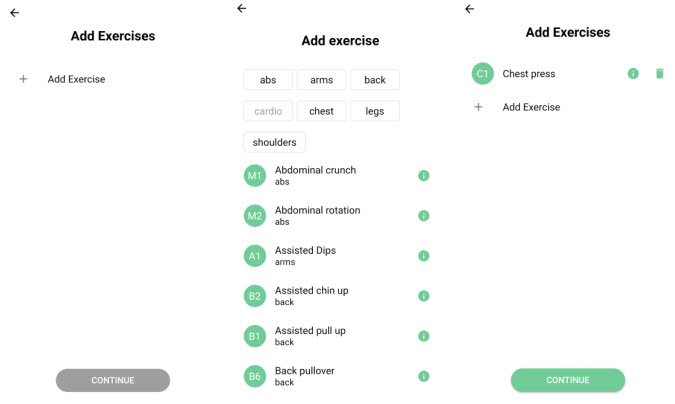

9. Натиснете Добавяне на упражнения, за да добавите упражнение или копирайте упражнения, за да копирате вече съществуващо упражнение от фитнес сайта. Изберете упражнението за текущата машина, като натиснете име. (Натиснете бутона за информация, за да видите видео с инструкции за упражнението)
10. Повторете стъпка 9, за да добавите повече упражнения на машината, като например разтягане на гърдите/заден делт, аддукция/абдукция на бедрата, асистирано потапяне/повдигане или натиснете готово, за да продължите.

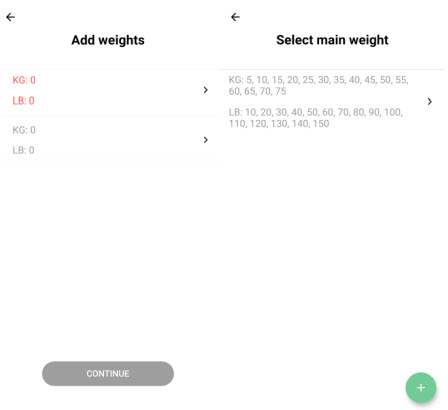

11. Изберете основните тежести, като натиснете горната част на тежестния стек.
Изберете основния тежестен стек от списъка с тежестни стекове или създайте нов, като натиснете
бутона „+“. (Ако това е първата машина, която се инсталира на фитнес сайта, списъкът ще бъде празен)
Ако основният тежестен стек на машината не съществува в списъка, създайте нов, следвайки тези стъпки:

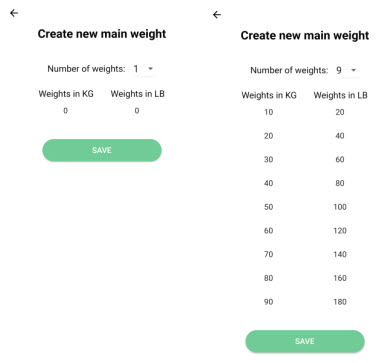

Въведете броя на тежестите в тежестния стек.
Добавете първата и втората стойност на тежестния стек.
Решение „умно добавяне“ запълва останалата част от списъка със стойности със същата разлика в тежестта като последната двойка тежести. Потвърдете, че стойностите са правилни. Ако не, коригирайте стойностите ръчно според тежестния стек отгоре надолу. Натиснете запазване.
Ако машината има допълнителна тежест „допълнителна тежест“:
Изберете допълнителната тежест, като натиснете долната част на тежестния стек.
Изберете допълнителния тежестен стек от списъка с тежестни стекове или създайте нов, като натиснете бутона „+“. (Ако това е първата машина, която се инсталира на сайта, списъкът ще бъде празен)
Ако стекът с допълнителна тежест на машината не съществува в списъка, създайте нов, следвайки тези
стъпки:
Въведете броя на стековете в тежестния стек.
Добавете първата и втората стойност на тежестния стек.
Решение „умно добавяне“ запълва останалата част от списъка със стойности, по същия начин както за основния стек. Потвърдете, че всички стойности са правилни. Бърз начин да направите това е да проверите дали най-долният/най-тежкият номер на стека съответства на най-долния номер в приложението. Ако не, коригирайте стойностите ръчно според тежестния стек отгоре надолу. Натиснете запазване.
Инсталиране на Puck
Местоположения на Insignia Puck
| Модел Insignia | Описание | Местоположение на шайбата L-Trim: Зелено | Местоположение на шайбата S-Trim: Червено |
| SS-AB | Коремни мускули | Център | Ляво |
| SS-ABD | Напреднали коремни мускули | Център | Ляво |
| SS-ADC | Асистирано потапяне и набиране | Център | Ляво |
| SS-BC | Бицепсово сгъване | Център | Ляво |
| SS-BCD | Зависимо бицепсово сгъване | Център | Ляво |
| SS-BE | Разтягане на гърба | Център | Ляво |
| SS-CE | Разтягане на прасците | Център | Ляво |
| SS-CP | Преса за гърди | Център | Ляво |
| SS-CPX | Двойно-осова преса за гърди | Център | Ляво |
| SS-FLY | Разтваряне | Център | Дясно |
| SS-GL | Глутеус | Център | Дясно |
| SS-GLD | Мост за глутеус | Център | Дясно |
| SS-HAA | Аддукция и абдукция на бедрата | Център | Дясно |
| SS-HAB | Абдукция на бедрата | Център | Дясно |
| SS-HAD | Аддукция на бедрата | Център | Дясно |
| SS-LC | Сгъване на крака | Център | Ляво |
| SS-LE | Разтягане на крака | Център | Ляво |
| SS-LP | Преса за крака | Център | Ляво |
| SS-LR | Странично повдигане | Център | Ляво |
| SS-PD | Издърпване надолу | Център | Дясно |
| SS-PDX | Двойно-осово издърпване надолу | Център | Дясно |
| SS-PEC | Пекторално разтваряне | Център | Дясно |
| SS-RW | Гребане | Център | Дясно |
| SS-SLC | Седнало сгъване на крака | Център | Ляво |
| SS-SLP | Седнала преса за крака | Център | Ляво |
| SS-SP | Преса за рамене | Център | Ляво |
| SS-TE | Разтягане на трицепс | Център | Ляво |
| SS-TP | Преса за трицепс | Център | Ляво |
| SS-TR | Ротация на торса | Център | Дясно |
Монтиране на шайба върху машината

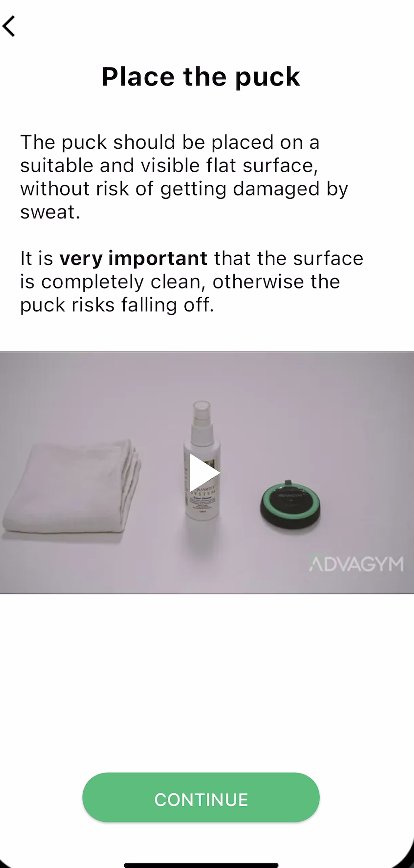

1. Почистете брояча на повторенията на кулата с кърпа, напоена с алкохол. Уверете се, че сте изчакали няколко минути, за да изсъхне напълно изопропиловият алкохол.
| Артикул | Описание | Количество |
| 1 | Кула | 1 |
| 2 | Брояч на повторения | 1 |
| 3 | Кърпа с алкохол | 1 |
С помощта на отвертка с кръстосана глава, отстранете двата винта на тавата за батерии. Извадете батериите от съществуващия брояч на повторения. Плъзнете тавата за батерии в брояча на повторения и затегнете винтовете до 16-20 in-lbs (1.8-2.2Nm).
| Артикул | Описание | Кол. |
| 1 | Брояч на повторения | 1 |
| 2 | Тава за батерии | 1 |
| 3 | Батерия AA | 2 |
| 4 | Винт, 8 X 3/4 DIN PHL AB ST ZB | 2 |
Внимателно поставете капака на брояча на повторения върху брояча.
| Артикул | Описание | Кол. |
| 1 | Брояч на повторения | 1 |
| 2 | Капак на брояча на повторения | 1 |

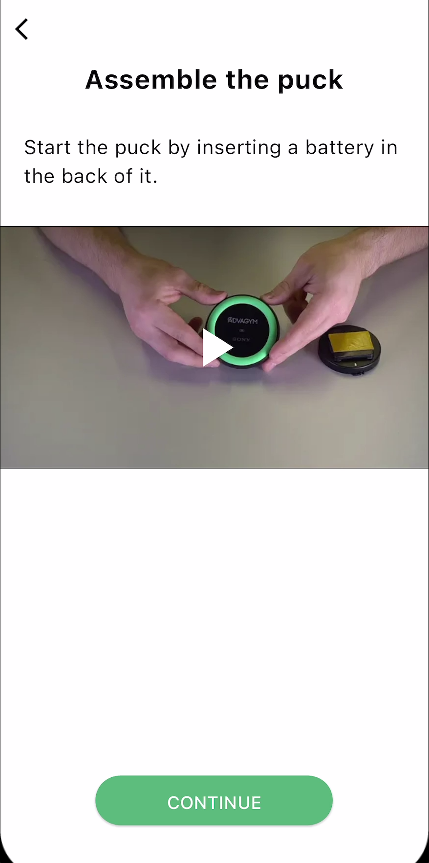

3. Премахнете защитното покритие от шайбата, след това внимателно я центрирайте и залепете върху брояча на повторения.
| Артикул | Описание | Кол. |
| 1 | Брояч на повторения | 1 |
| 2 | Шайба | 1 |

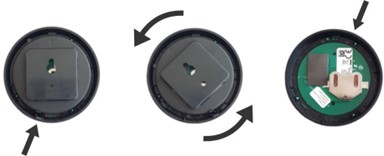

4. Премахнете изолацията, за да активирате шайбата
Батерия CR2450 е предварително инсталирана. За да активирате батерията, внимателно премахнете изолиращия език, маркиран тук в жълто. Агресивното премахване на езика може да извади батерията. Светлината на шайбата трябва да светне в син цвят, преди да се изключи. Ако трябва да отворите шайбата, следвайте инструкциите по-долу.
Забележка: За достъп до батерията (CR2450) в случай, че се нуждае от подмяна, премахнете старата батерия.
За да инсталирате новата батерия, плъзнете батерията в слота с положителната страна нагоре.
За да затворите шайбата, намерете стрелката на задната част. Стрелката трябва да сочи към заключващия език. Завъртете задната част надясно, докато чуете щракване.

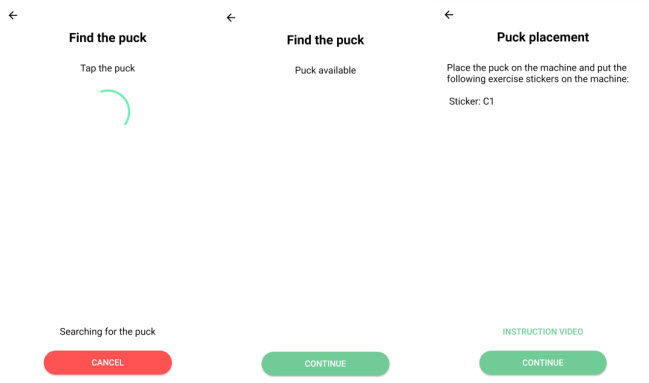

Използвайте приложението LF Assist
5. Уверете се, че батерията е активна
6. Уверете се, че шайбата е правилно поставена
7. Идентифицирайте шайбата, следвайки указанията в приложението.

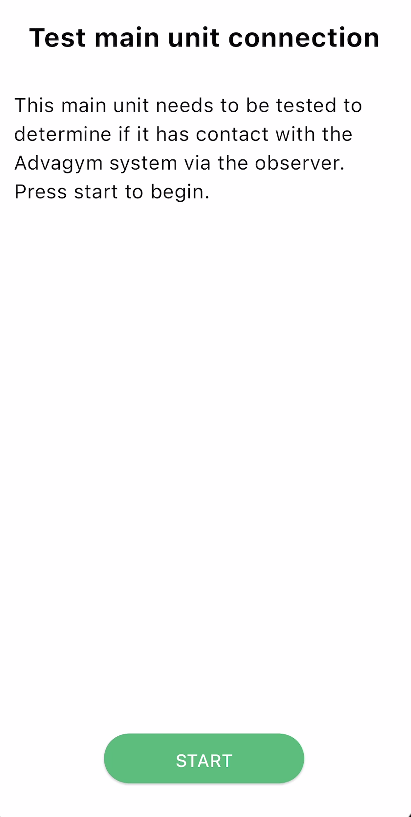

8. За да започнете теста, натиснете и освободете бутона на основния модул, докато светодиодът стане син. Това може да отнеме до 3 минути. Ако е успешно, това означава, че основният модул може да комуникира с наблюдателя.
- Ако не е успешно, ще се провалите в теста още 3 пъти. Ако не можете да инсталирате основния модул, свържете се с поддръжката на клиенти. Вижте следната статия за Контактна информация за поддръжка на Life Fitness
- Ако модулът е твърде далеч от наблюдателя, това може да е проблем с разстоянието. Забележка: може да е необходим допълнителен наблюдател, ако покритието е по-голямо от 328 кв. фута.
Сглобяване на Insignia
1. Прикрепете вложката на корпуса към кулата и затегнете до 16-20 in-lbs (1.8-2.2 Nm).
| Артикул | Описание | Кол. |
| 1 | Кула | 1 |
| 2 | Вложка на корпуса | 1 |
| 2 | Винт с глава тип "пан" M8 X 3/4 | 1 |

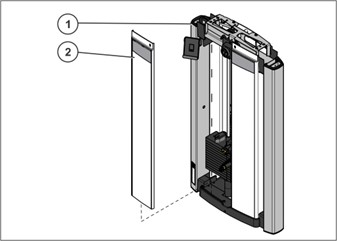

2. С прикрепената екструзия на корпуса към предния корпус, внимателно плъзнете предния корпус обратно на мястото му.
| Артикул | Описание | Кол. |
| 1 | Кула | 1 |
| 2 | Сглобка на предния корпус | 1 |

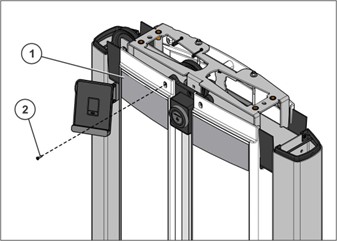

3. Поставете винта на предния капак и го затегнете до 16-20 in-lbs (1.8-2.2 Nm).
| Артикул | Описание | Количество |
| 1 | Преден капак | 1 |
| 2 | M8 X 3/4 винт с плоска глава | 1 |

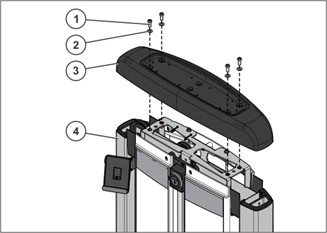

4. Поставете хардуера, капачката на кулата и я затегнете до 8-10 ft-lbs (10.8-13.5 Nm).
| Артикул | Описание | Количество |
| 1 | M10 X 1.5 25mm винт | 4 |
| 2 | 3/8 плоска шайба | 4 |
| 3 | Капачка на кулата | 1 |
5. Натиснете тавата на капачката на кулата обратно в капачката на кулата.
| Артикул | Описание | Количество |
| 1 | Тава на капачката на кулата | 1 |
| 2 | Капачка на кулата | 1 |
6. Намерете съществуващия етикет с сериен номер на основната рамка на уреда. Почистете зоната и поставете етикета със сериен номер върху основната рамка на уреда, на който се монтира.
| Артикул | Описание | Количество |
| 1 | Етикет със сериен номер | 1 |
| 2 | Основна рамка | 1 |
Изтриване, редактиране, замяна на машина
1. Натиснете раздела Машини в общия преглед на сайта.
2. Изберете машината, която ще бъде модифицирана, в общия преглед на машините.
3. Натиснете иконата на писалка до информацията, която ще бъде модифицирана. Натиснете менюто с точки, за да редактирате основния уред или puck, или натиснете кошчето, за да изтриете машината.
Редактиране
1. Натиснете иконата на писалка до упражненията, за да добавите или премахнете упражнения.
2. Натиснете менюто с точки на puck, за да замените puck на зоната за упражнения с друг puck.
3. Натиснете иконата на писалка до описанието, за да модифицирате описанието на машината.
4. Натиснете иконата на писалка до основното или допълнителното тегло "допълнителни тежести", за да модифицирате тежестите.
Изтриване
1. Натиснете кошчето, потвърдете и изтрийте машината. В противен случай натиснете не.
Преинсталиране
Сега, когато оборудването е изтрито от системата, можете да следвате процеса на инсталиране на приложението, за да конфигурирате отново puck и основния уред
Вижте следната статия за допълнителни Life Fitness Connect System Kit Strength Инструкции за инсталиране
