Съдържание
- Сглобяване на държач за устройство
- Инсталиране на държач за устройство
- Демонтиране на Axiom
- Инсталиране на основен модул, рефлекторна карта
- Инсталиране на Puck
- Повторно сглобяване на Axiom
Комплект Компоненти

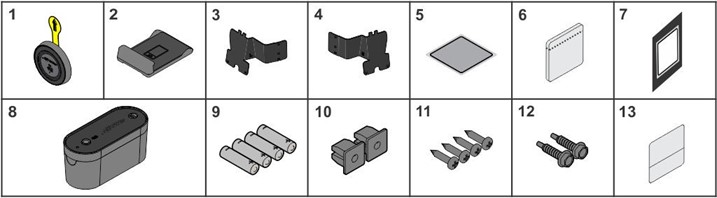

Компоненти на комплекта за държач на устройство Insignia и Axiom Компоненти
| Артикул | Описание | Кол. |
| 1 | Puck (Вижте статията за инсталиране на Puck) | 1 |
| 2 | Рафт за държач на устройство | 1 |
| 3 | Лява скоба | 1 |
| 4 | Дясна скоба | 1 |
| 5 | Рефлекторна лента (Вижте статията за инсталиране на основен модул и рефлекторна карта) | 1 |
| 6 | Алкохолни кърпички (3 опаковки) | 1 |
| 7 | Капак за брояч на повторения | 1 |
| 8 | Основен модул (Вижте статията за инсталиране на основен модул и рефлекторна карта) | 1 |
| 9 | AA батерия | 4 |
| 10 | Гумена втулка | 2 |
| 11 | 8 X 3/4 PHL PAN винт | 4 |
| 12 | 8-18 X 3/4 Самонарезен винт | 2 |
| 13 | Сериен етикет | 1 |
Сглобяване на държач за устройство
Местоположения на държача за устройство Axiom
| Модел Axiom | Описание | Позиция на държача за устройство: Синьо |
| OP-AB | Коремни мускули | Ляво |
| OP-ABBA | Коремни мускули/Разтягане на гръб | Ляво |
| OP-BC | Бицепсово сгъване | Външно ляво (вижте илюстрацията) |
| OP-BT | Бицепсово сгъване/Разтягане на трицепс | Външно ляво (вижте илюстрацията) |
| OP-CP | Преса за гърди | Ляво |
| OP-FLY | Fly | Външно ляво (вижте илюстрацията) |
| OP-HAA | Абдуктор-Аддуктор за бедра | Ляво |
| OP-LC | Сгъване на крака | Ляво |
| OP-LCE | Сгъване/Разтягане на крака | Ляво |
| OP-LE | Разтягане на крака | Ляво |
| OP-LP | Преса за крака | Ляво |
| OP-LR | Издърпване/Гребане | Външно ляво (вижте илюстрацията) |
| OP-MP | Мулти-преса | Ляво |
| OP-PD | Издърпване | Дясно |
| OP-RW | Гребане | Дясно |
| SS-SLCE | Седнало сгъване/Разтягане на крака | Ляво |
| OP-SP | Преса за рамене | Ляво |
| OP-TE | Разтягане на трицепс | Външно ляво (вижте илюстрацията) |
1. Изберете скобата, лява или дясна, която е необходима за устройството, на което се инсталира държачът; изхвърлете неизползваната скоба. ЗАБЕЛЕЖКА: Потърсете изрязвания 'L' (Ляво) и 'R' (Дясно) в скобите.
| Артикул | Описание | Кол. |
| 1 | Лява скоба | 1 |
| 2 | Дясна скоба | 1 |

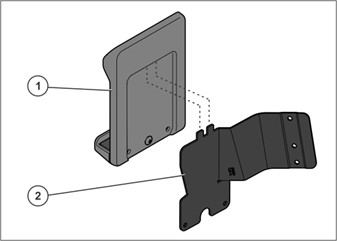

2. Поставете табовете на скобата в задната част на рафта за държач на устройство.
| Артикул | Описание | Кол. |
| 1 | Рафт за държач на устройство | 1 |
| 2 | Скоба (Дясна) | 1 |
3. Поставете винтовете 8 X 3/4 PHL PAN и затегнете до 16-20 in-lbs (1.8-2.2 Nm).
| Артикул | Описание | Кол. |
| 1 | Държач за устройство | 1 |
| 2 | 8 X 3/4 PHL PAN винтове | 2 |
Инсталиране на държач за устройство Axiom
Места за монтиране на държача за устройство

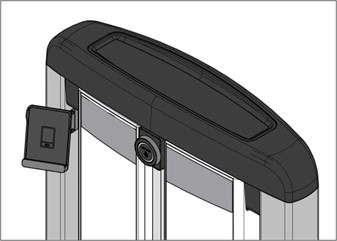

Има два метода за монтиране на държача за устройство: вътре и вън.
Вътрешен монтаж
Държачът за устройство се монтира вътре в кулата.
Има две вариации на външния монтаж: горен и долен.
Външен монтаж: горен (OP-BC, OP-BT, OP-TE)
Държачът за устройство се монтира извън кулата

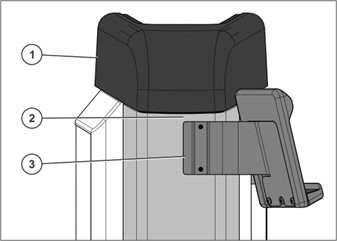

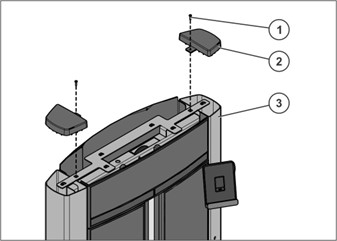

| Артикул | Описание | Кол. |
| 1 | Капачка на кулата | 1 |
| 2 | Рамка на кулата | 1 |
| 3 | Държач за устройство | 1 |

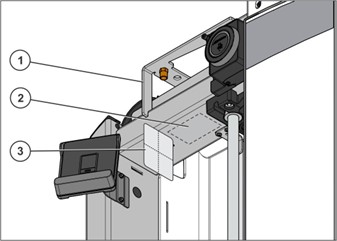

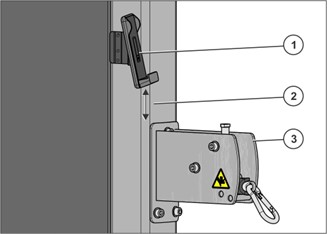

Външен монтаж: долен (OP-FLY, OP-LR).
Монтира се на рамката на кулата, до задния капак, на 3.5 инча (8.99 см) над скобата на макарата.

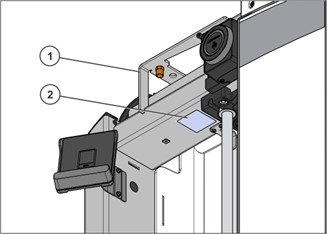

| Артикул | Описание | Кол. |
| 1 | Държач за устройство | 1 |
| 2 | Рамка на кулата | 1 |
| 3 | Скоба на макарата | 1 |
Демонтаж на Axiom

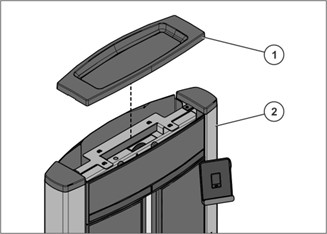

1. Повдигнете и премахнете горната капачка от кулата.

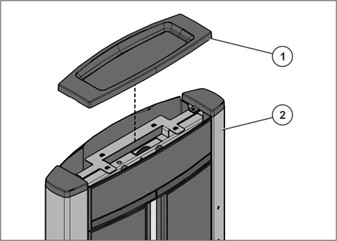

| Артикул | Описание | Кол. |
| 1 | Горна капачка | 1 |
| 2 | Кула | 1 |
2. Разхлабете и премахнете винтовете и капачките на тръбите от кулата.
| Артикул | Описание | Кол. |
| 1 | 8 X 3/4 PHL PAN винт | 2 |
| 2 | Капачка на тръба | 2 |
| 3 | Кула | 1 |

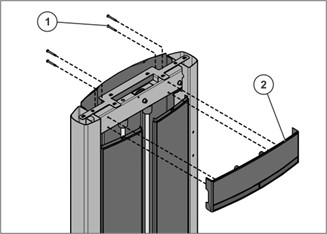

3. Разхлабете и премахнете винтовете M6 X 50mm HCS и предната капачка.
| Артикул | Описание | Кол. |
| 1 | M6 X 50mm HCS винт | 4 |
| 2 | Предна капачка | 1 |

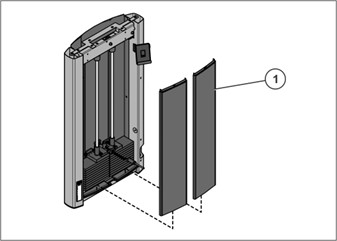

4. Внимателно повдигнете и премахнете предните капаци, ако са налични.

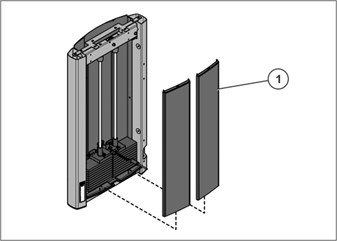

| Артикул | Описание | Кол. |
| 1 | Преден капак | 2 |

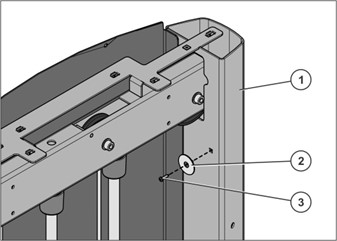

5. Разхлабете и премахнете винта 8 X 3/4 PHL PAN и гумената втулка на капака от кулата.
| Артикул | Описание | Кол. |
| 1 | Кула | 1 |
| 2 | Гумена втулка на капака | 1 |
| 3 | 8 X 3/4 PHL PAN винт | 1 |

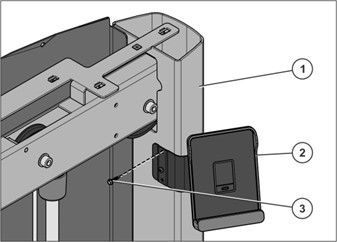

6. Поставете втулка в съществуващия квадратен отвор на кулата и поставете винт 8 X 3/4 PHL PAN в средния отвор на държача за устройство. Затегнете до 16-20 in-lbs (1.8-2.2 Nm).

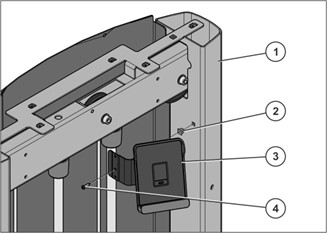

| Артикул | Описание | Количество |
| 1 | Кула | 1 |
| 2 | Гумен пръстен | 1 |
| 3 | Държач за устройство | 1 |
| 4 | Винт 8 X 3/4 PHL PAN | 1 |
7. Уверете се, че държачът за устройство е вертикален и прикрепете горния отвор на държача към кулата с винта 8-18 X 3/4 за самонарязване. Не затягайте прекалено. Затегнете до 16-20 in-lbs (1.8-2.2 Nm).
| Артикул | Описание | Количество |
| 1 | Кула | 1 |
| 2 | Държач за устройство | 1 |
| 3 | Винт 8-18 X 3/4 за самонарязване | 1 |
Инсталирането на държача за устройство е завършено
Инсталиране на основния модул
Основният модул се използва заедно с диск на фитнес машини, които са оборудвани с тежести. Основният модул се монтира върху горната плоча на тежестите, с пряка видимост към отразяващ стикер, който е прикрепен към плоска повърхност над основния модул. Отразяващият стикер е задължителен за поставяне на подходящо място вътре в машината с пряка видимост към основния модул. Оптичният сензор трябва да се движи заедно с тежестите в права линия срещу отразяващия стикер. Трябва да има свободно поле на видимост, приблизително +/- 10 градуса от сензора към отразяващия стикер. Максималното разстояние между основния модул в най-ниската му позиция и отразяващата карта в горната част е 160 см/63 инча.
Използвайте приложението LF Assist
Планировчикът на Life Fitness трябва да ви е предоставил достъп до съоръжението, в което инсталирате. Ако не виждате съоръжението, свържете се с планировчика. Те могат да добавят вашия акаунт почти в реално време. Ако трябва да обновите списъка след направени промени, кликнете върху трите точки в горния десен ъгъл и изберете "Обнови фитнеси".

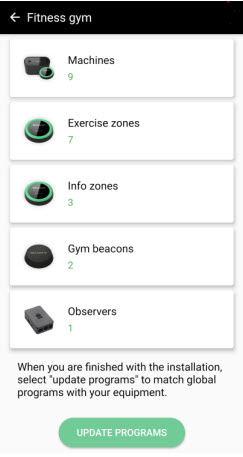

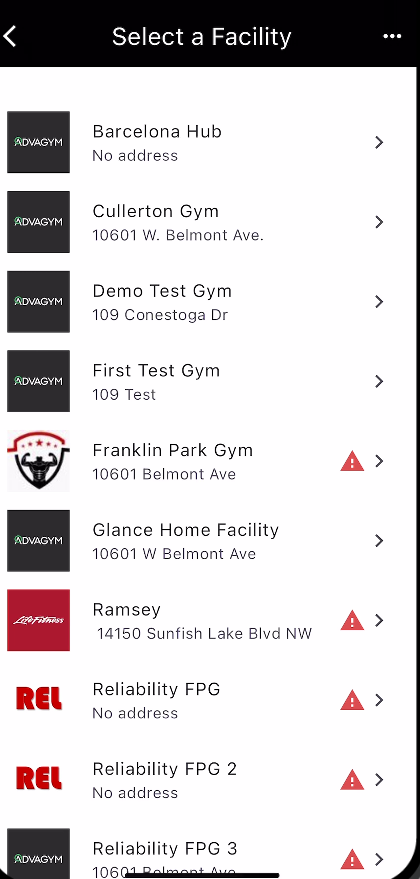

1. Натиснете раздела за машини в прегледа на сайта.

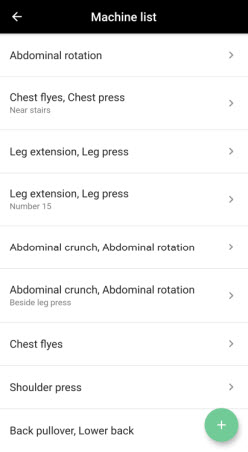

2. Натиснете бутона „+“ в прегледа на машините.
3. Отворете основния модул, като натиснете горната част и леко я натиснете надолу (освобождавайки заключващия механизъм), след което го плъзнете напред (по дължина). Плъзнете горната част и я извадете от корпуса. Белият етикет се намира до батерийния пакет от едната страна. Забележка: инсталирайте една батерия от опаковката, Трябва да инсталирате правилно всички четири батерии, за да работи модулът.

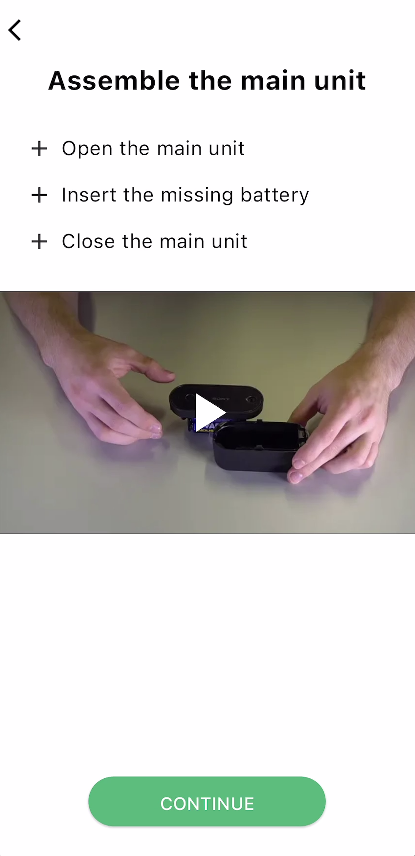

4. Плъзнете горната част и я извадете от корпуса. Инсталирайте AA батерии, като се уверите, че всички 4 батерии са поставени правилно. (Основният модул е в режим на готовност, когато е неподвижен. Разклащането на основния модул ще го събуди. Когато модулът е активен, зелена LED светлина ще мига на всеки 3 секунди, излъчвайки своя MAC адрес. След 3 секунди без активност той ще се върне в режим на готовност.)
5. Почистете горната част на тежестите с кърпа, напоена с алкохол. Уверете се, че сте изчакали няколко минути, за да изсъхне напълно изопропиловият алкохол. Уверете се, че сте поставили основния модул върху горната плоча. В зависимост от типа на тежестите, той може да бъде поставен на различни места. Екипът на Life Fitness е проверил, че основният модул ще се побере върху горната плоча на поддържаните продуктови линии. Повърхността на тежестите трябва да бъде старателно почистена с мека кърпа и изопропилов алкохол (наричан още изопропил, изопропанол или 2-пропанол) с концентрация над 95%, преди да монтирате основния модул върху повърхността.
| Артикул | Описание | Количество |
| 1 | Тежести | 1 |
| 2 | Кърпа с алкохол | 1 |

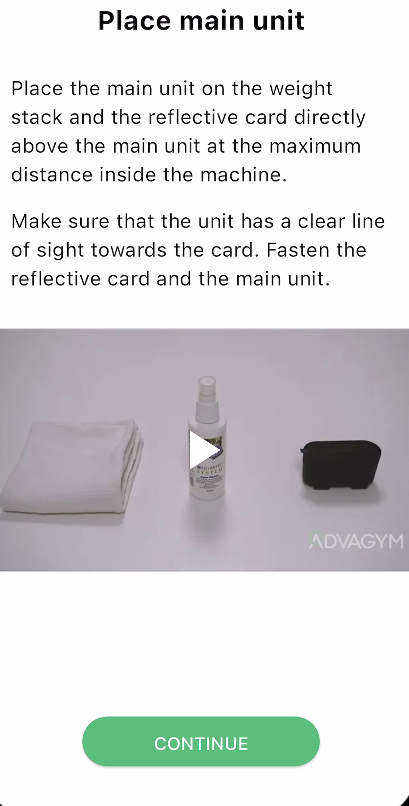

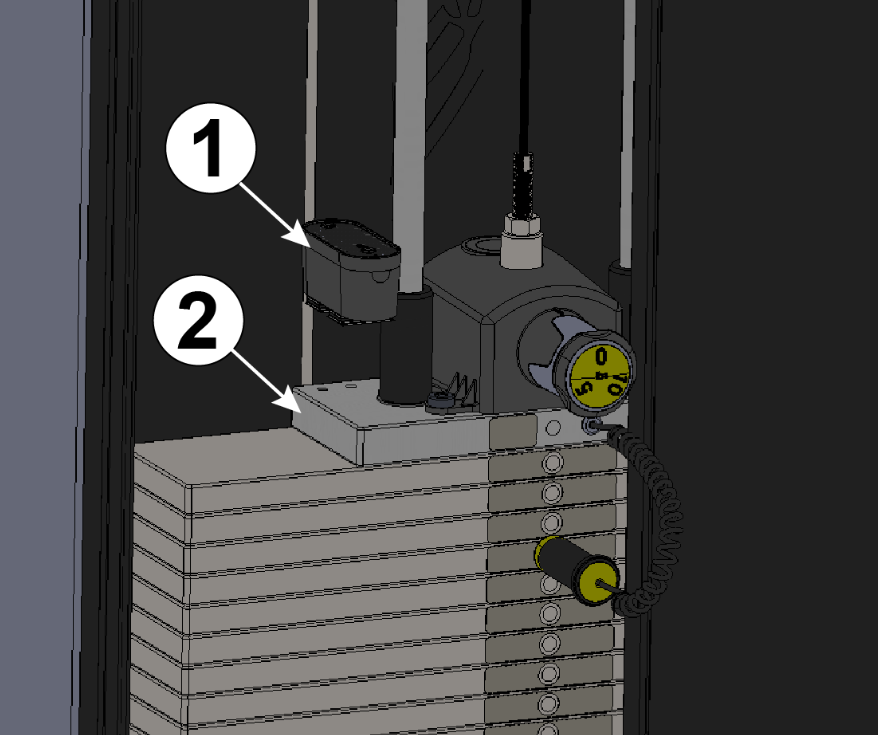

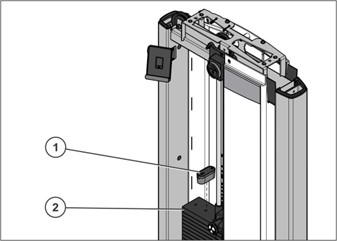

6. Отстранете защитното покритие от основния модул, инсталирайте основния модул така, че капакът на батерията/горният капак да се отваря към щифта за издърпване - натиснете и го залепете към тежестите, директно под отразяващата карта. Основният модул се доставя със защитно пластмасово покритие, което трябва да бъде премахнато след инсталацията. Прозорецът на сензора трябва да бъде чист и без прах. Ако е замърсен, може да се почисти с мека кърпа. Забележка: Въпреки че модулът е предварително оборудван с велкро лента, препоръчваме смяната на батериите да се извършва, без да се сваля основният модул от горната плоча, а вместо това да се отваря капакът на батерията/горният капак.
| Артикул | Описание | Кол. |
| 1 | Основен модул | 1 |
| 2 | Тежести | 1 |
7. Потвърдете сглобяването на основния модул
Инсталацията на основния модул е завършена
Инсталиране на рефлекторна карта

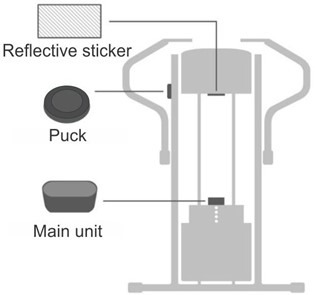

Основният модул е монтиран върху горната плоча на тежестите, с директна видимост към рефлекторен стикер, който е прикрепен към плоска повърхност над основния модул. Рефлекторният стикер е задължителен за поставяне на подходяща зона вътре в машината с директна видимост към основния модул. Оптичният сензор трябва да се движи заедно с тежестите в права линия срещу рефлекторния стикер. Трябва да има свободно поле на видимост, приблизително +/- 10 градуса от сензора към рефлекторния стикер. Максималното разстояние между основния модул в най-ниската му позиция и рефлекторната карта в горната част е 160 см/63 инча. Рефлекторният стикер, който се доставя с основния модул, трябва да се използва; не се допуска използването на друг рефлекторен стикер.

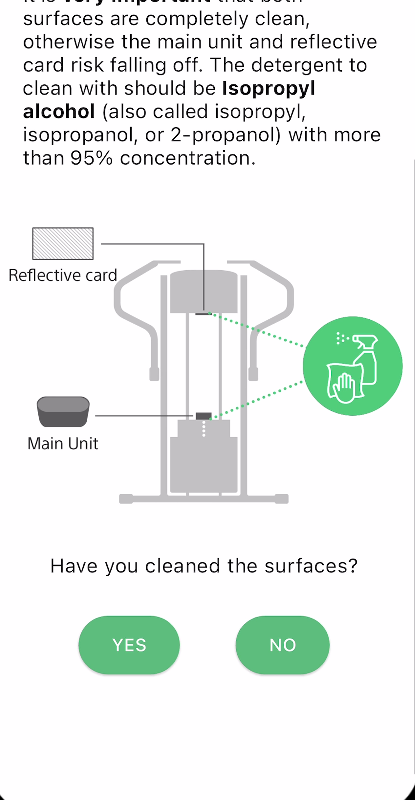

1. Почистете долната част на напречната тръба на кулата с алкохолна кърпичка. Уверете се, че сте изчакали няколко минути, за да изсъхне напълно изопропиловият алкохол. Рефлекторният стикер трябва да бъде монтиран върху плоска повърхност, перпендикулярна на оптичната ос на сензора, както е показано. Повърхността трябва да бъде почистена с изопропилов алкохол (наричан още изопропил, изопропанол или 2-пропанол) с концентрация над 95% и мека кърпа предварително.
| Артикул | Описание | Кол. |
| 1 | Кула | 1 |
| 2 | Зона за почистване | 1 |
| 3 | Алкохолна кърпичка | 1 |

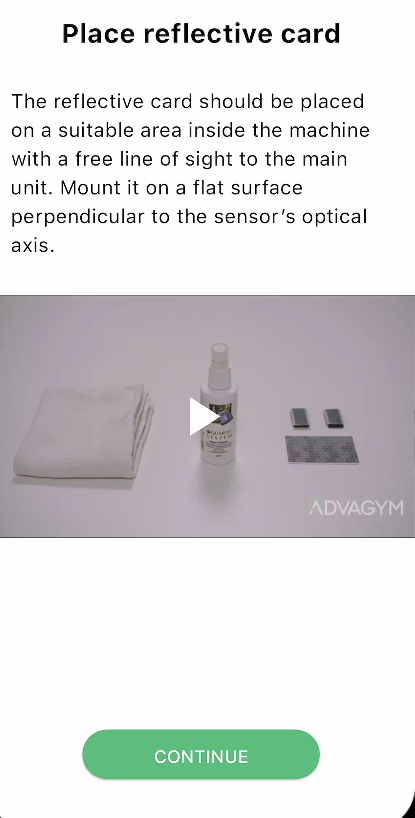

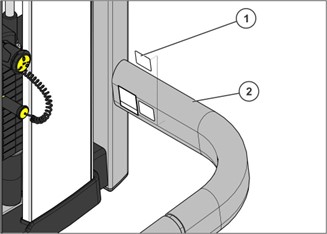

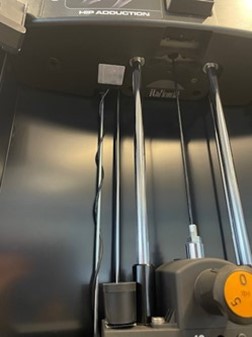

2. Отстранете защитното покритие и залепете рефлектора към долната част на напречната тръба на кулата.
| Артикул | Описание | Кол. |
| 1 | Кула | 1 |
| 2 | Рефлектор | 1 |
Използвайте приложението LF Assist
3. Потвърдете почистването на горната плоча на тежестите и кулата, където сте поставили рефлекторната карта
4. Потвърдете поставянето на рефлекторната карта
5. Потвърдете поставянето на основния модул
6. Следвайте инструкциите в приложението, за да поставите основния модул в режим на сдвояване. Натиснете Намери
7. Приложението сега търси основния модул и измерва неговите сигнали.
8. Проверете дали разстоянието между основния модул и рефлекторната карта е приблизително както е посочено в приложението.

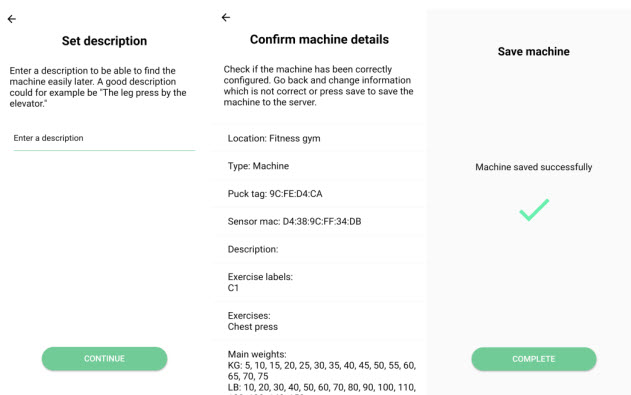

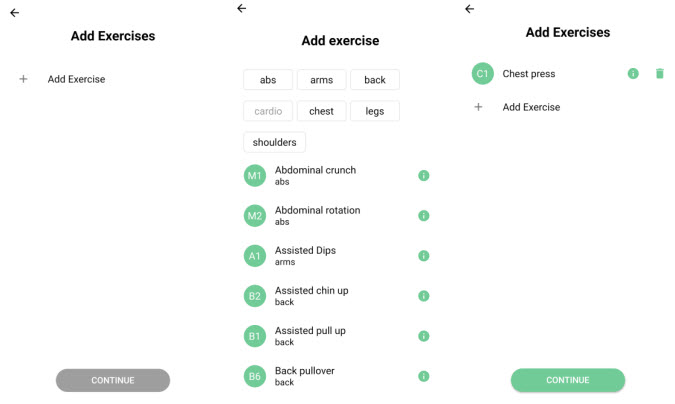

9. Натиснете Добавяне на упражнения, за да добавите упражнение или копирайте упражнения, за да копирате вече съществуващо упражнение от сайта на фитнеса. Изберете упражнението за машината за текущата машина, като натиснете име. (Натиснете бутона за информация, за да видите видео инструкция за упражнението)
10. Повторете стъпка 9, за да добавите повече упражнения за машината, като например разтваряне на гърди/задно рамо, аддукция/абдукция на бедрата, асистирано потапяне/набиране или натиснете готово, за да продължите.
11. Изберете основните тежести, като натиснете горната плоча на тежестите.

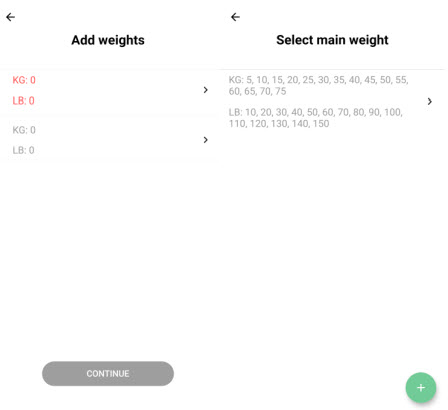

Изберете основната плоча на тежестите от списъка с плочи или създайте нова, като натиснете
бутона „+“. (Ако това е първата машина, която се инсталира на сайта на фитнеса, списъкът ще бъде празен)
Ако основната плоча на тежестите на машината не съществува в списъка, създайте нова, следвайки тези стъпки:

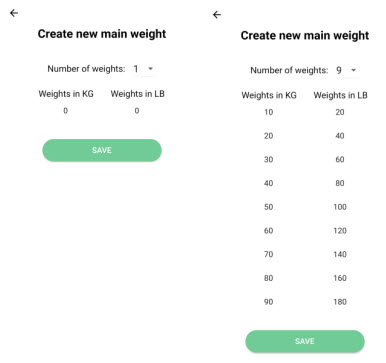

Въведете броя на тежестите в плочата.
Добавете първата и втората стойност на плочата.
Решението „умно добавяне“ запълва останалата част от списъка със стойности със същата разлика в тежестта като последната двойка тежести. Потвърдете, че стойностите са правилни. Ако не, коригирайте стойностите ръчно според плочата отгоре надолу. Натиснете запазване.
Ако машината има „допълнителна тежест“:
Изберете допълнителната тежест, като натиснете долната тежест на стека.
Изберете допълнителния стек с тежести от списъка със стекове или създайте нов, като натиснете бутона „+“. (Ако това е първата машина, която се инсталира на мястото, списъкът ще бъде празен)
Ако допълнителният стек с тежести на машината не съществува в списъка, създайте нов, следвайки тези
стъпки:
Въведете броя на стековете в стека с тежести.
Добавете първата и втората стойност на стека с тежести.
Решение „умно добавяне“ запълва останалата част от списъка със стойности, по същия начин както за основния стек на устройството. Потвърдете, че всички стойности са правилни. Бърз начин да направите това е да проверите дали най-долната/най-тежката стойност на стека съответства на най-долната стойност в приложението. Ако не, коригирайте стойностите ръчно според стека с тежести отгоре надолу. Натиснете запазване.
Инсталиране на Puck
Местоположения на Axiom Puck
| Модел Axiom | Описание | Местоположение на Puck: Зелено |
| OP-AB | Коремни мускули | Ляво |
| OP-ABBA | Коремни мускули/Разтягане на гръб | Ляво |
| OP-BC | Бицепсово сгъване | Ляво |
| OP-BT | Бицепсово сгъване/Разтягане на трицепс | Ляво |
| OP-CP | Преса за гърди | Ляво |
| OP-FLY | Fly | Дясно |
| OP-HAA | Абдуктор-Аддуктор за бедра | Ляво |
| OP-LC | Сгъване на крака | Ляво |
| OP-LCE | Сгъване/Разтягане на крака | Ляво |
| OP-LE | Разтягане на крака | Ляво |
| OP-LP | Преса за крака | Ляво |
| OP-LR | Издърпване/Гребане | Дясно |
| OP-MP | Мулти-преса | Ляво |
| OP-PD | Издърпване | Дясно |
| OP-RW | Гребане | Дясно |
| SS-SLCE | Седнало сгъване/Разтягане на крака | Ляво |
| OP-SP | Преса за рамене | Ляво |
| OP-TE | Разтягане на трицепс | Ляво |
Инсталиране на puck върху машината

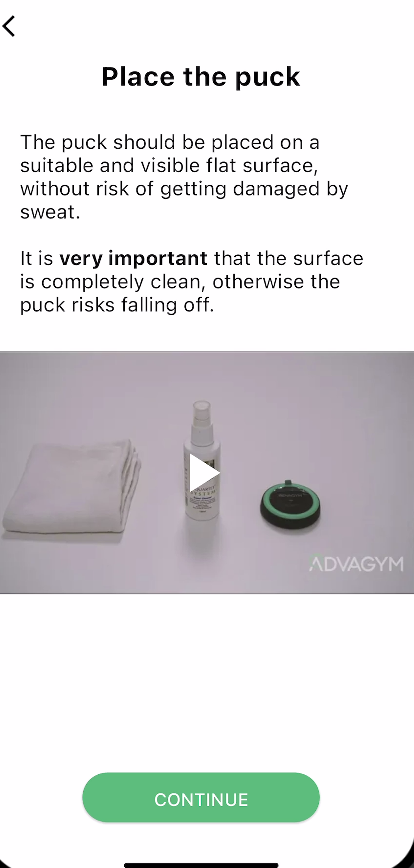

1. Почистете местоположението с кърпа, напоена с алкохол. Уверете се, че сте изчакали няколко минути, докато изопропиловият алкохол напълно изсъхне. Премахнете защитната подложка от puck, след това внимателно центрирайте и залепете puck върху машината.
2. Премахнете изолацията, за да активирате puck

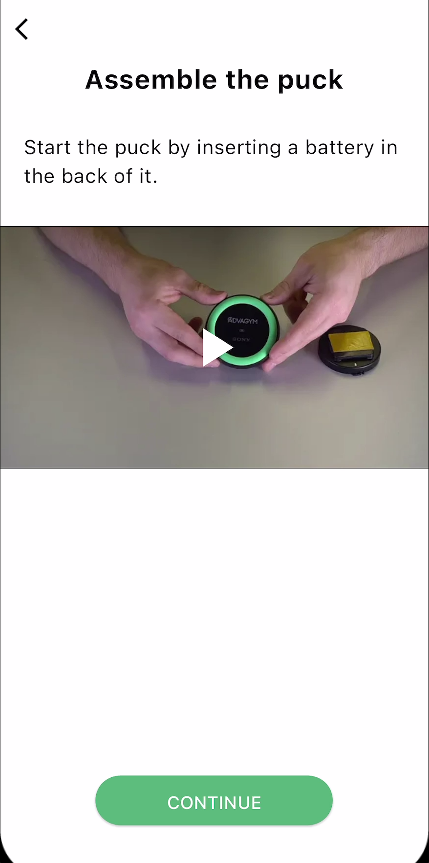

За да активирате батерията, внимателно премахнете изолационния език, маркиран тук в жълто. Агресивното премахване на езика може да извади батерията. Светлината на puck трябва да се включи в син цвят, преди да се изключи. Ако трябва да отворите puck, следвайте указанията директно по-долу.

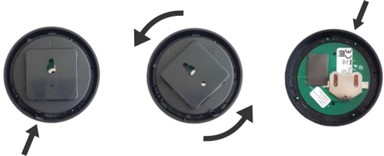

Забележка: За достъп до батерията (CR2450) в случай, че се нуждае от подмяна, премахнете старата батерия.
За да инсталирате новата батерия, плъзнете батерията в слота с положителната страна нагоре.
За да затворите puck, намерете стрелката на задната част. Стрелката трябва да сочи към заключващия език. Завъртете задната част надясно, докато чуете щракване.
Използване на приложението LF Assist
3. Потвърдете, че батерията е активна
4. Потвърдете местоположението на puck

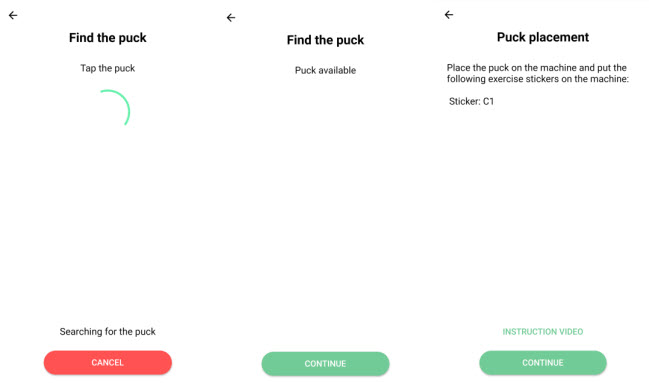

5. Идентифицирайте puck, следвайки указанията в приложението.

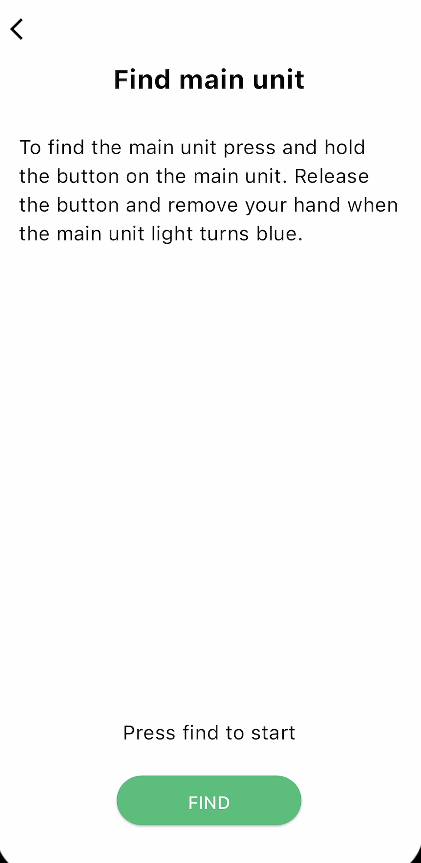

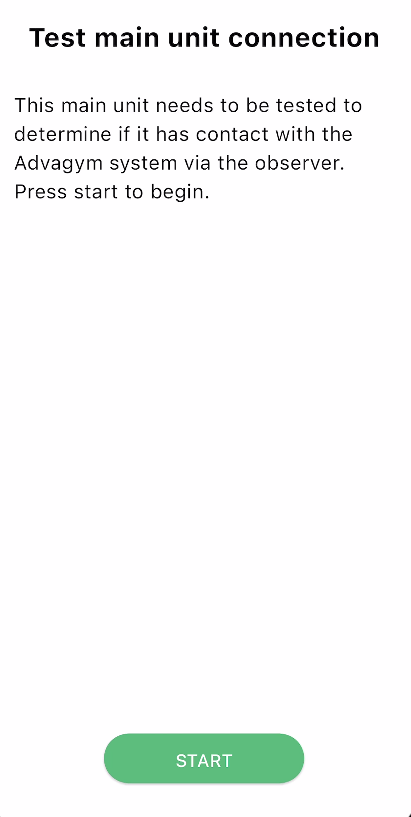

6. За да започнете теста, натиснете и освободете бутона на основното устройство, докато светодиодът стане син. Това може да отнеме до 3 минути. Ако е успешно, това означава, че основното устройство може да комуникира с наблюдателя.
- Ако не е успешно, ще се провалите теста още 3 пъти. Ако не можете да инсталирате основното устройство, свържете се с поддръжката на клиенти. Вижте следната статия за Контактна информация за поддръжка на Life Fitness
- Ако устройството е твърде далеч от наблюдателя, това може да е проблем с разстоянието. Забележка: може да е необходим допълнителен наблюдател, ако покритието е по-голямо от 328 кв. фута.
Сглобяване на Axiom
1. Внимателно поставете и заменете предните капаци, ако има такива.
| Артикул | Описание | Количество |
| 1 | Преден капак | 2 |
2. Прикрепете предния капак с винтовете M6 X 50mm HCS и затегнете до 10-13 in-lbs (1.1-1.5 Nm).
| Артикул | Описание | Количество |
| 1 | Винт M6 X 50mm HCS | 4 |
| 2 | Преден капак | 1 |

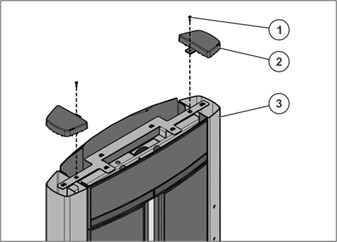

3. Прикрепете капачките на тръбите с винтовете 8 X 3/4 PHL PAN към кулата и затегнете до 10-13 in-lbs (1.1-1.5 Nm).
| Артикул | Описание | Количество |
| 1 | Винт 8 X 3/4 PHL PAN | 2 |
| 2 | Капачка на тръба | 2 |
| 3 | Кула | 1 |
4. Заменете горната тава на капака към кулата.
| Артикул | Описание | Количество |
| 1 | Кула | 1 |
| 2 | Горна тава на капака | 1 |

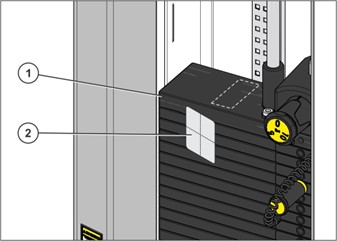

5. Намерете съществуващия етикет със сериен номер на основната рамка на уреда. Почистете зоната и поставете етикета със сериен номер върху основната рамка на уреда, на който се монтира.
| Артикул | Описание | Количество |
| 1 | Етикет със сериен номер | 1 |
| 2 | Основна рамка | 1 |
