Tabl Cynnwys

• Cydosod Deiliad Dyfais
• Dadgysylltu Insignia
• Gosod Deiliad Dyfais
• Gosod Uned Brif, Cerdyn Adlewyrchol
• Gosod Puck
• Ailgydosod Insignia

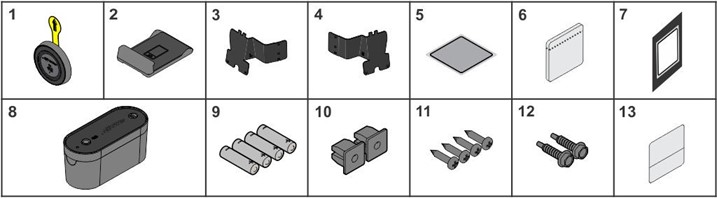

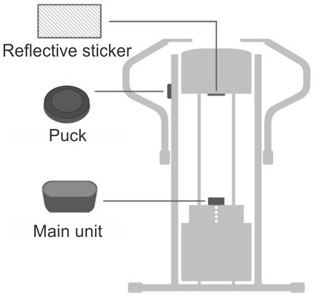

Cydrannau Pecyn Kit

Cydrannau Pecyn Deiliad Dyfais Insignia ac Axiom Kit



Eitem	Disgrifiad	Nifer
1	Puck	1
2	Silff Deiliad Dyfais	1
3	Braced Chwith	1
4	Braced Dde	1
5	Cerdyn Adlewyrchol	1
6	Chwistrellau Alcohol (Pecyn o 3)	1
7	Clawr Cyfrifwr Cynrychiolwyr	1
8	Uned Brif	1
9	Batri AA	4
10	Grommet	2
11	Sgriw PHL PAN 8 X 3/4	4
12	Sgriw Hun-Tapio 8-18 X 3/4	2
13	Label Cyfresol	1



Offer Angenrheidiol

• Pwnsh Canol
• Mesur Tâp
• Morthwyl neu Forthwyl Tarw Marw
• Dril Di-gordyn
• ¼" Soced
• Lefel
• Fag
• Ratchet
• Wrench Ratcheting M10
• Bit Hex Allen M5
• Marcwr Pwynt Manwl
• Bit Hex Allen 7 mm
• Cadachau (Cynnal a Chadw Rhoden Arweiniol)
• Menig Latex neu Nitrile (Cynnal a Chadw Rhoden Arweiniol)
• Olew 3:1 (Cynnal a Chadw Rhoden Arweiniol)
• Saim Lithiwm (Cynnal a Chadw Rhoden Arweiniol)



Cydosod Deiliad Dyfais

Lleoliadau Deiliad Dyfais Insignia

Model Insignia	Disgrifiad	Safle Deiliad Dyfais
SS-AB	Abdomenol	Chwith
SS-ABD	Abdomenol Uwch	Chwith
SS-ADC	Chin Dip Cynorthwyol	Chwith
SS-BC	Curl Biceps	Chwith
SS-BCD	Curl Biceps Dibynnol	Y tu allan i'r Chwith (gweler darlun)
SS-BE	Estyniad Cefn	Chwith
SS-CE	Estyniad Calf	Chwith
SS-CP	Gwasgfa'r Frest	Chwith
SS-CPX	Gwasgfa'r Frest Echel Ddeuol	Chwith
SS-FLY	Hedfan	Chwith
SS-GL	Glute	Dde
SS-GLD	Pont Glute	Chwith
SS-HAA	Ad-Ab Clun	Chwith
SS-HAB	Abduction Clun	Chwith
SS-HAD	Adduction Clun	Chwith
SS-LC	Curl Coes	Chwith
SS-LE	Estyniad Coes	Chwith
SS-LP	Gwasgfa Coes	Chwith
SS-LR	Codiad Ochr	Dde
SS-PD	Tynnu i Lawr	Dde
SS-PDX	Tynnu i Lawr Echel Ddeuol	Dde
SS-PEC	Hedfan Pectoral	Dde
SS-RW	Rhes	Dde
SS-SLC	Curl Coes Eistedd	Chwith
SS-SLP	Gwasgfa Coes Eistedd	Chwith
SS-SP	Gwasgfa Ysgwydd	Chwith
SS-TE	Estyniad Triceps	Y tu allan i'r Chwith (gweler darlun)
SS-TP	Gwasgfa Triceps	Chwith
SS-TR	Rotiad Torso	Dde

1. Dewiswch y braced, Chwith neu Dde, sydd ei angen ar gyfer yr uned y mae'r deiliad dyfais yn cael ei osod arno; gwaredwch y braced diangen. NODYN: Chwiliwch am 'L' (Chwith) a 'R' (Dde) wedi'u torri allan yn y bracedau.

Eitem	Disgrifiad	Nifer
1	Braced Chwith	1
2	Braced Dde	1

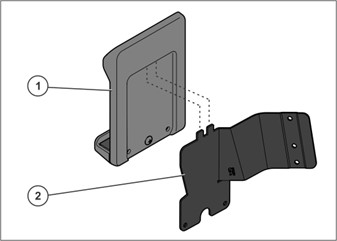

2. Mewnosodwch dabiau'r braced i gefn silff deiliad y ddyfais.

Eitem	Disgrifiad	Nifer
1	Shelf Deiliad Dyfais	1
2	Braced (De)	1



3. Mewnosodwch y sgriwiau 8 X 3/4 PHL PAN a'u tynhau i 16-20 in-lbs (1.8-2.2 Nm).

Eitem	Disgrifiad	Nifer
1	Deiliad Dyfais	1
2	Sgriwiau 8 X 3/4 PHL PAN	2



Lleoliadau Gosod Deiliad Dyfais

Mae dau ddull gosod ar gyfer y deiliad dyfais: tu mewn a tu allan.



Gosod Tu Mewn

Mae'r deiliad dyfais yn cael ei osod y tu mewn i'r twr.

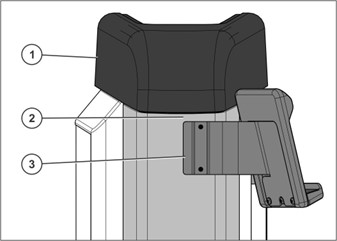

Gosod Tu Allan

Mae'r deiliad dyfais yn cael ei osod y tu allan i'r twr (SS-BCD a SS-TE)

Eitem	Disgrifiad	Nifer
1	Cap Twr	1
2	Ffrâm Twr	1
3	Deiliad Dyfais	1



Dadblygu Insignia

1. Archebwch templed anhyblyg, rhif rhan 1019762-0001 neu defnyddiwch templed. (Diweddaru templed i'r chwith a'r dde) Gosodwch argraffydd i 8-1/2" x 11" ar gyfer graddfa 1:1. Gwiriwch y dimensiynau a'u hail-sgilio os oes angen. Torrwch ar hyd y llinell doredig.



2. Codwch a thynnwch hambwrdd cap twr o'r cap twr.

Eitem	Disgrifiad	Nifer
1	Hambwrdd Cap Twr	1
2	Cap Twr	1



3. Llaciwch a thynnwch y caledwedd a'r cap twr.

Eitem	Disgrifiad	Nifer
1	Sgriw M10 X 1.5 25mm	4
2	Golchwr Fflat 3/8	4
3	Cap Twr	1



4. Yn seiliedig ar ba ochr mae'r deiliad dyfais yn mynd, llaciwch a thynnwch y sgriw o'r shroud blaen.

Eitem	Disgrifiad	Nifer
1	Shroud Blaen	1
2	Sgriw Pen Pan M8 X 3/4	1



5. Codwch a thynnwch y shroud blaen yn ofalus, gan sicrhau bod ei allwthiad shroud yn dal ynghlwm.

Eitem	Disgrifiad	Nifer
1	Twr	1
2	Shroud Blaen	1
3	Allwthiad Shroud	1



6. Tynnwch y sgriw pen pan M8 X 3/4 a'r mewnosodiad shroud o'r twr.

Eitem	Disgrifiad	Nifer
1	Twr	1
2	Mewnosodiad Shroud	1
3	Sgriw Pen Pan M8 X 3/4	1





Gosod Deiliad Dyfais Insignia

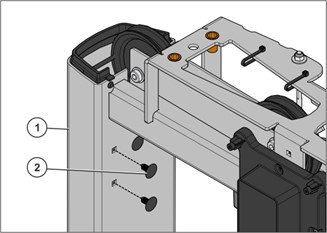

7. Ar unedau a adeiladwyd ar ôl Medi 1, 2021, tynnwch y ddau blwg twll o'r tyllau torri sgwâr ar y twr a sgipiwch y tri cham nesaf.

Eitem	Disgrifiad	Nifer
1	Tŵr	1
2	Plwg Twll	2



8. Ar unedau a adeiladwyd cyn Medi 1, 2021, heb y tyllau torri sgwâr, gosodwch y templed yn dynn yn erbyn tiwb croes y tŵr.

Eitem	Disgrifiad	Nifer
1	Tŵr	1
2	Templed	1



9. Ar unedau a adeiladwyd cyn Medi 1, 2021, defnyddiwch ganol-bwnsh ar farc twll templed gwaelod yn unig i nodi lleoliad deiliad y ddyfais.

Eitem	Disgrifiad	Nifer
1	Templed	1
2	Canol-bwnsh	1



Pwysig! Defnyddiwch dril pŵer, nid gyrrwr effaith ar gyfer cam 10-13

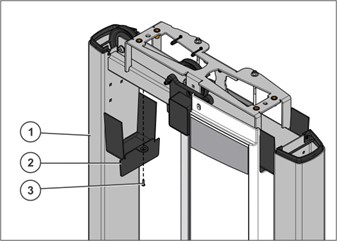

10. Ar unedau a adeiladwyd cyn Medi 1, 2021, dechreuwch un sgriw hunan-dapio ar farc canol-bwnsh gwaelod i ddal deiliad y ddyfais i fyny - peidiwch â'i dynhau.

11. Alinio deiliad y ddyfais fel ei fod yn lefel, yna defnyddiwch y canol-bwnsh yn y twll uchaf deiliad y ddyfais. Defnyddiwch y sgriw hunan-dapio arall i osod deiliad y ddyfais ar farc y canol-bwnsh. Tynhau i 16-20 in-lbs (1.8-2.2 Nm). Peidiwch â gor-dynhau

12. Ewch yn ôl a thynhau'r sgriw hunan-dapio gwaelod i 16-20 in-lbs (1.8-2.2 Nm). Peidiwch â gor-dynhau

Eitem	Disgrifiad	Nifer
1	Tŵr	1
2	Deiliad Dyfais	1
3	8-18 X 3/4 Sgriw Hunan-dapio	2

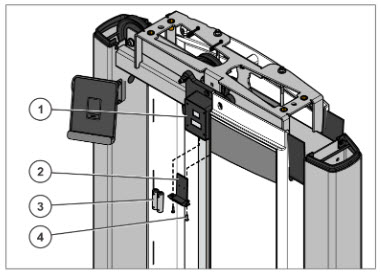

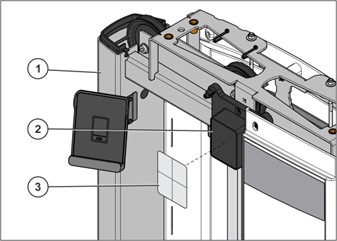

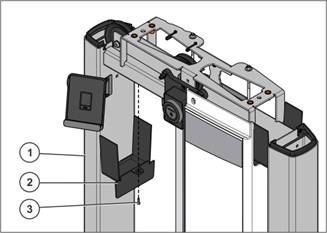

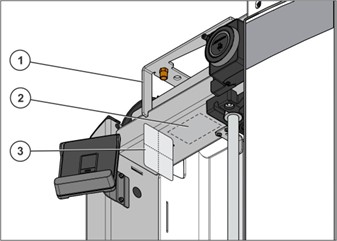

13. Ar unedau a adeiladwyd ar ôl Medi 1, 2021, defnyddiwch y gromedau a'r sgriwiau 8 X 3/4 PHL PAN i osod deiliad y ddyfais. Tynhau i 16-20 in-lbs (1.8-2.2 Nm). Peidiwch â gor-dynhau

Eitem	Disgrifiad	Nifer
1	Tŵr	1
2	Gromed	2
3	Deiliad Dyfais	1
4	8 X 3/4 Sgriw PHL PAN	2

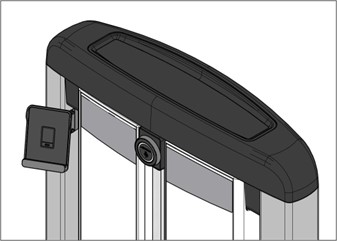

Gosod Deiliad Dyfais wedi'i Gwblhau







Gosod Prif Uned



Defnyddir y brif uned ynghyd â phwced ar beiriannau campfa, sydd â stac pwysau. Mae'r brif uned wedi'i gosod ar blât uchaf y stac pwysau, gyda llinell olwg rhydd i sticer adlewyrchol sydd wedi'i gysylltu â wyneb gwastad uwchben y brif uned. Mae'n orfodol gosod y sticer adlewyrchol ar ardal addas y tu mewn i'r peiriant gyda llinell olwg rhydd i'r brif uned. Dylai'r synhwyrydd optegol symud ynghyd â'r stac pwysau mewn llinell syth yn erbyn y sticer adlewyrchol. Rhaid bod maes golwg rhydd, tua +/- 10 gradd o'r synhwyrydd yn erbyn y sticer adlewyrchol. Y pellter mwyaf rhwng y brif uned yn ei safle isaf a'r cerdyn adlewyrchol ar y brig yw 160cm/63 modfedd.



Defnyddiwch yr Ap LF Assist

Dylai cynllunydd Life Fitness fod wedi rhoi mynediad i chi i'r cyfleuster lle rydych chi'n gosod. Os nad ydych yn gweld y cyfleuster, cysylltwch â'r cynllunydd. Gallant ychwanegu eich cyfrif bron yn syth. Os oes angen i chi adnewyddu'r rhestr ar ôl gwneud newidiadau. Cliciwch ar y 3 dot yn y gornel dde uchaf a chliciwch ail-lwytho campfeydd



1. Pwyswch y tab peiriannau yn y trosolwg safle.

2. Pwyswch y botwm “+” yn y trosolwg peiriannau.

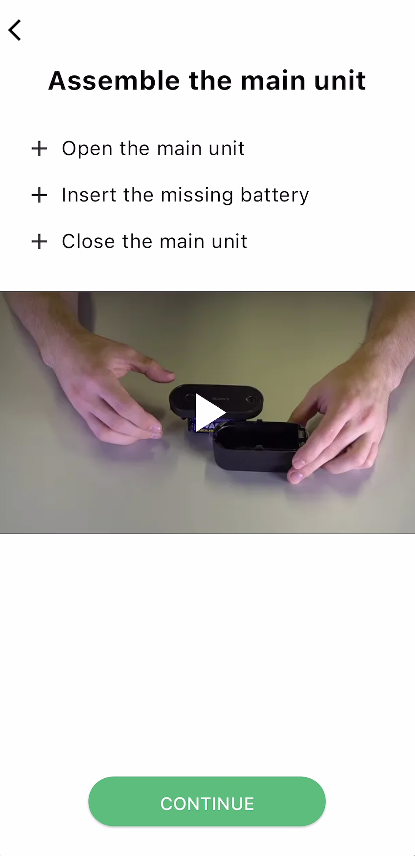

3. Agorwch y brif uned trwy bwyso ar y brig a'i wthio ychydig i lawr (gan ryddhau'r mecanwaith cloi) ac yna llithro ymlaen (ar hyd y hyd). Llithrwch y brig i ffwrdd a'i godi o'r cas. Mae'r label gwyn wedi'i leoli wrth ymyl y pecyn batri ar un ochr. Nodyn: gosodwch un batri o'r pecyn,  Rhaid i chi osod yr holl bedair batri yn gywir er mwyn i'r uned weithio.

4. Llithro'r top i ffwrdd a'i godi o'r cas. Gosodwch fatris AA gan sicrhau bod yr holl 4 batri wedi'u gosod yn gywir. (Mae'r prif uned mewn modd cysgu pan mae'n llonydd. Bydd ysgwyd y prif uned yn ei ddeffro. Pan fydd yr uned yn effro bydd golau LED gwyrdd yn fflachio bob trydydd eiliad, gan allyrru ei gyfeiriad MAC. Ar ôl 3 eiliad o ddim gweithgaredd bydd yn mynd yn ôl i gysgu.)









5. Glanhewch ben y pentwr pwysau gyda chlwtyn alcohol. Sicrhewch eich bod yn aros ychydig funudau i'r alcohol Isopropyl sychu'n llwyr. Sicrhewch eich bod yn gosod y prif uned ar y plât uchaf. Yn dibynnu ar y math o bentwr gallai fod mewn lleoedd gwahanol. Mae tîm peirianneg Life Fitness wedi gwirio y bydd y prif uned yn ffitio ar ben y plât uchaf o'r llinellau cynnyrch a gefnogir. Rhaid glanhau'r wyneb ar y pentwr pwysau yn drylwyr gyda chlwtyn meddal ac alcohol Isopropyl (a elwir hefyd yn isopropyl, isopropanol, neu 2-propanol) gyda chrynodiad o fwy na 95%, cyn gosod y prif uned ar yr wyneb.



Eitem	Disgrifiad	Qty.
1	Pentwr Pwysau	1
2	Clwtyn Alcohol	1

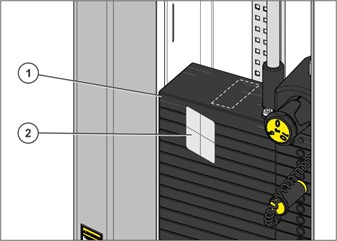

6. Tynnwch y cefnogaeth amddiffynnol o'r prif uned, gosodwch y prif uned fel bod drws y batri / gorchudd uchaf yn agor tuag at y pin tynnu - gwasgwch a'i lynu i'r pentwr pwysau, yn union o dan y cerdyn adlewyrchol. Mae'r prif uned yn cael ei gyflwyno gyda gorchudd plastig amddiffynnol y mae'n rhaid ei dynnu ar ôl gosod. Rhaid i'r ffenestr synhwyrydd fod yn lân ac yn rhydd o lwch. Gellir ei lanhau gyda chlwtyn meddal os yw'n fudr. Nodyn: Er bod yr uned wedi'i lwytho ymlaen llaw gyda thâp Velcro, rydym yn argymell amnewid batri heb dynnu'r prif uned oddi ar y plât uchaf ac yn lle hynny agor drws y batri / gorchudd uchaf.



Eitem	Disgrifiad	Qty.
1	Prif Uned	1
2	Pentwr Pwysau	1



7. Cadarnhewch y cydosod o'r prif uned

Gosod Prif Uned wedi'i Gwblhau

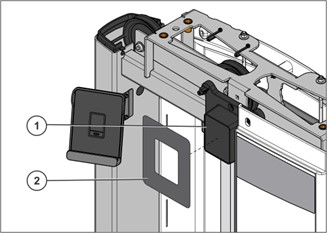

Gosod Cerdyn Adlewyrchol

Mae'r prif uned wedi'i osod ar blât uchaf y pentwr pwysau, gyda llinell rhydd o olwg i sticer adlewyrchol sydd wedi'i osod ar wyneb fflat uwchben y prif uned. Mae'n orfodol gosod y sticer adlewyrchol ar ardal addas y tu mewn i'r peiriant gyda llinell rhydd o olwg i'r prif uned. Rhaid i'r synhwyrydd optegol symud gyda'r pentwr pwysau mewn llinell syth yn erbyn y sticer adlewyrchol. Rhaid bod maes golwg rhydd, tua +/- 10 gradd o'r synhwyrydd yn erbyn y sticer adlewyrchol. Y pellter uchaf rhwng y prif uned yn ei safle isaf a'r cerdyn adlewyrchol ar y brig yw 160cm/63 modfedd. Rhaid defnyddio'r sticer adlewyrchol a gyflwynir gyda'r prif uned; ni chaniateir unrhyw gerdyn adlewyrchol arall.





1. Glanhewch waelod tiwb croes y twr gyda chlwtyn alcohol. Sicrhewch eich bod yn aros ychydig funudau i'r alcohol Isopropyl sychu'n llwyr. Rhaid gosod y sticer adlewyrchol ar wyneb fflat sy'n berpendicwlar i echel optegol y synhwyrydd fel y dangosir. Rhaid glanhau'r wyneb gyda alcohol Isopropyl (a elwir hefyd yn isopropyl, isopropanol, neu 2-propanol) gyda chrynodiad o fwy na 95% a chlwtyn meddal ymlaen llaw.

Eitem	Disgrifiad	Qty.
1	Twr	1
2	Ardal i'w Glanhau	1
3	Clwtyn Alcohol	1

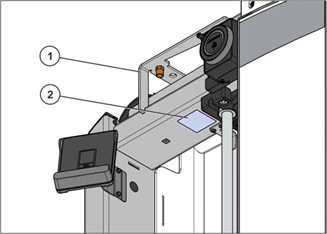

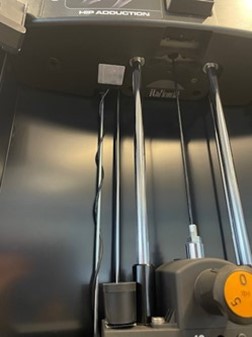

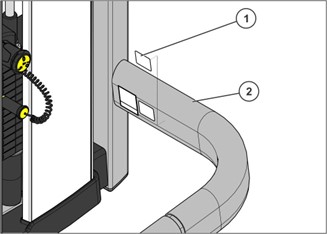

2. Tynnwch y cefnogaeth amddiffynnol a llynwch y cerdyn adlewyrchol i waelod tiwb croes y twr.

Eitem	Disgrifiad	Qty.
1	Twr	1
2	Cerdyn Adlewyrchol	1



Defnyddiwch yr Ap LF Assist

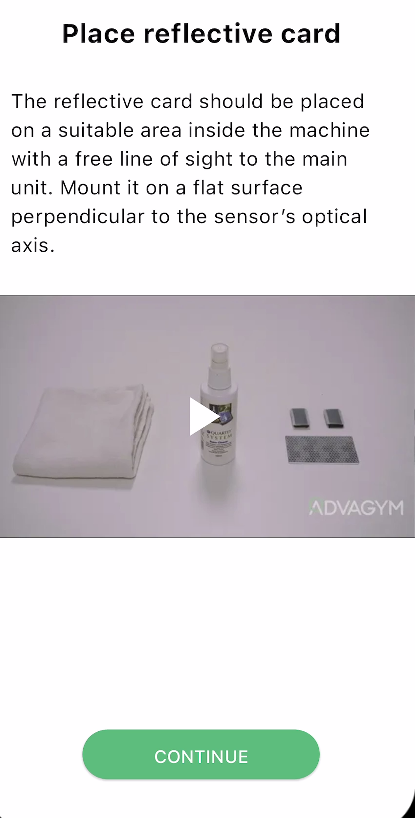

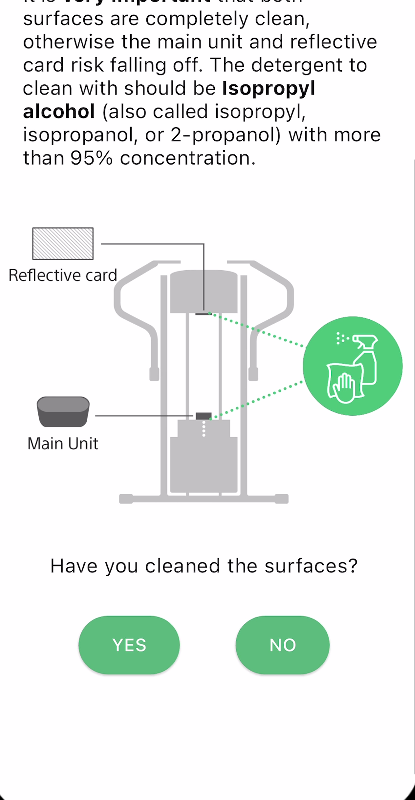

3. Cadarnhewch lanhau'r plât pwysau uchaf a'r twr lle gosodwyd y cerdyn adlewyrchol

4. Cadarnhewch leoliad y cerdyn adlewyrchol

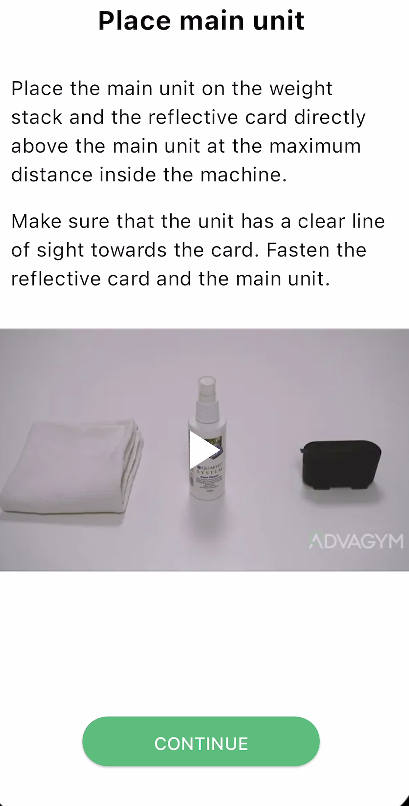

5. Cadarnhewch leoliad yr uned brif

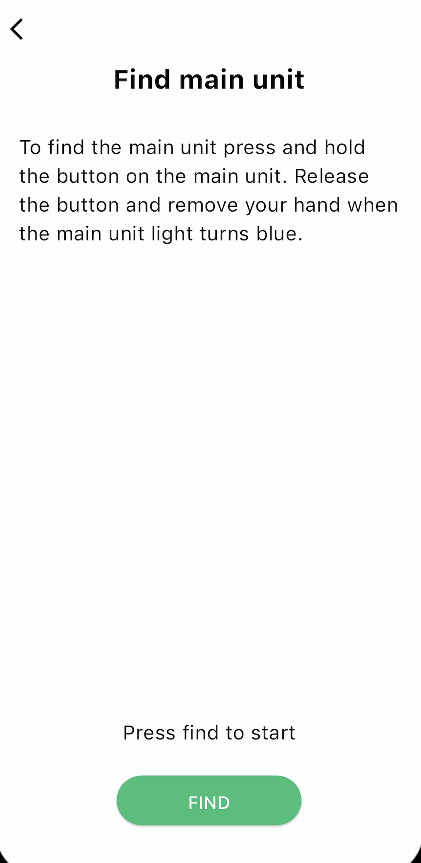

6. Dilynwch y cyfarwyddiadau yn yr ap i roi'r uned brif mewn modd paru. Pwyswch Dod o Hyd

7. Mae'r cymhwysiad bellach yn chwilio am yr uned brif ac yn mesur ei signalau.



8. Gwirio bod y pellter rhwng yr uned brif a'r cerdyn adlewyrchol yn fras fel y dywedir yn y cymhwysiad.

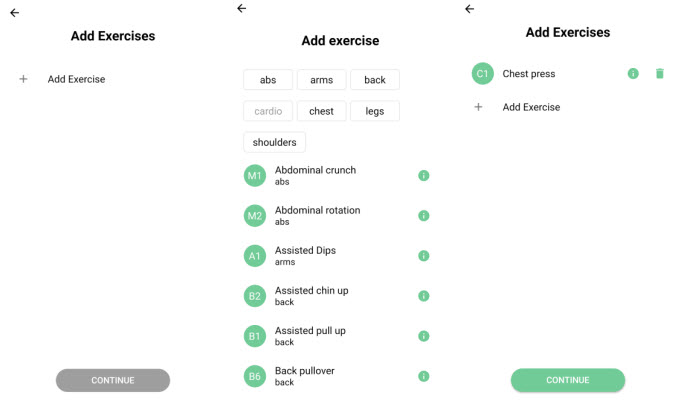

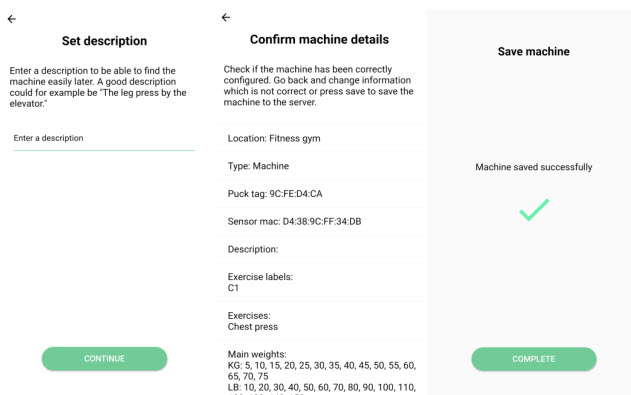

9. Pwyswch Ychwanegu Ymarferion i ychwanegu ymarfer neu gopïo ymarferion i gopïo ymarfer sydd eisoes yn bodoli o'r safle gampfa. Dewiswch ymarfer y peiriant ar gyfer y peiriant presennol trwy bwyso enw. (Pwyswch y botwm gwybodaeth i weld fideo cyfarwyddiadau o'r ymarfer)

10. Ailadroddwch gam 9 i ychwanegu mwy o ymarferion peiriant ar y peiriant fel y chest fly/rear delt, hip adduction/hip abduction assisted dip/chin neu pwyswch gorffen i barhau.

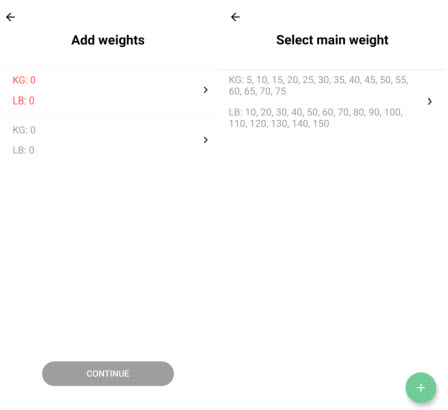

11. Dewiswch y prif bwysau trwy bwyso'r pentwr pwysau uchaf.

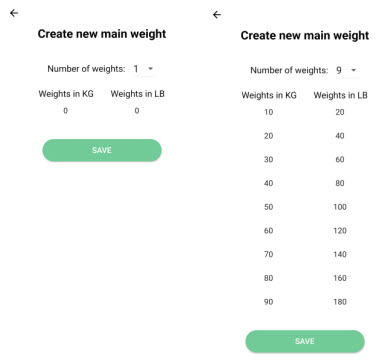

Dewiswch y prif bentwr pwysau ymhlith y rhestr o bentyrrau pwysau neu creu un newydd trwy bwyso
y botwm “+”. (Os mai dyma'r peiriant cyntaf sy'n cael ei osod ar y safle gampfa, bydd y rhestr yn wag)

Os nad yw'r prif bentwr pwysau o'r peiriant yn bodoli yn y rhestr, creu un newydd gan ddilyn y camau hyn:
Rhowch nifer y pwysau ar y pentwr pwysau.
Ychwanegwch werth cyntaf ac ail werth y pentwr pwysau.

Mae ateb “ychwanegu-deallus” yn llenwi gweddill y rhestr gyda gwerthoedd o'r un pwysau delta â'r pâr olaf o bwysau. Cadarnhewch fod y gwerthoedd yn gywir. Os nad ydynt, cywirwch y gwerthoedd â llaw yn ôl y pentwr pwysau o'r brig i'r gwaelod. Pwyswch cadw.

Os oes gan y peiriant bwysau cynyddol “pwysau ychwanegol”:
Dewiswch y pwysau ychwanegol trwy bwyso'r pentwr pwysau isaf.
Dewiswch y pentwr pwysau ychwanegol ymhlith y rhestr o bentyrrau pwysau neu creu un newydd trwy bwyso'r botwm “+”. (Os mai dyma'r peiriant cyntaf sy'n cael ei osod ar y safle, bydd y rhestr yn wag)

Os nad yw'r pentwr pwysau cynyddol "pwysau ychwanegol" o'r peiriant yn bodoli yn y rhestr, creu un newydd gan ddilyn y
camau hyn:
Rhowch nifer y pentyrrau ar y pentwr pwysau.
Ychwanegwch werth cyntaf ac ail werth y pentwr pwysau.

Mae ateb “ychwanegu-deallus” yn llenwi gweddill y rhestr gyda gwerthoedd, yn yr un ffordd â'r pentwr uned brif. Cadarnhewch fod yr holl werthoedd yn gywir. Ffordd gyflym o wneud hyn yw gwirio i weld os yw'r rhif gwaelod/trwm o'r pentwr yn cyfateb i'r rhif gwaelod ar yr ap. Os nad ydynt, cywirwch y gwerthoedd â llaw yn ôl y pentwr pwysau o'r brig i'r gwaelod. Pwyswch cadw.





Gosod Puck

Lleoliadau Puck Insignia

Model Insignia	Disgrifiad	Lleoliad Puck L-Trim: Gwyrdd	Lleoliad Puck S-Trim: Coch
SS-AB	Abdomenol	Canol	Chwith
SS-ABD	Abdomenol Uwch	Canol	Chwith
SS-ADC	Dip Chin Cynorthwyol	Canol	Chwith
SS-BC	Cyrliad Biceps	Canol	Chwith
SS-BCD	Cyrliad Biceps Dibynnol	Canol	Chwith
SS-BE	Estyniad Cefn	Canol	Chwith
SS-CE	Estyniad Clun	Canol	Chwith
SS-CP	Gwasgfa'r Frest	Canol	Chwith
SS-CPX	Gwasgfa'r Frest Echel Ddwbl	Canol	Chwith
SS-FLY	Hedfan	Canol	Dde
SS-GL	Clun	Canol	Dde
SS-GLD	Pont Clun	Canol	Dde
SS-HAA	Ad-Ab Clun	Canol	Dde
SS-HAB	Abduction Clun	Canol	Dde
SS-HAD	Adduction Clun	Canol	Dde
SS-LC	Cyrliad Coes	Canol	Chwith
SS-LE	Estyniad Coes	Canol	Chwith
SS-LP	Gwasgfa Coes	Canol	Chwith
SS-LR	Codiad Ochr	Canol	Chwith
SS-PD	Tynnu i Lawr	Canol	Dde
SS-PDX	Tynnu i Lawr Echel Ddwbl	Canol	Dde
SS-PEC	Hedfan Pectoral	Canol	Dde
SS-RW	Rhes	Canol	Dde
SS-SLC	Cyrliad Coes Eistedd	Canol	Chwith
SS-SLP	Gwasgfa Coes Eistedd	Canol	Chwith
SS-SP	Gwasgfa Ysgwydd	Canol	Chwith
SS-TE	Estyniad Triceps	Canol	Chwith
SS-TP	Gwasgfa Triceps	Canol	Chwith
SS-TR	Troi'r Torso	Canol	Dde

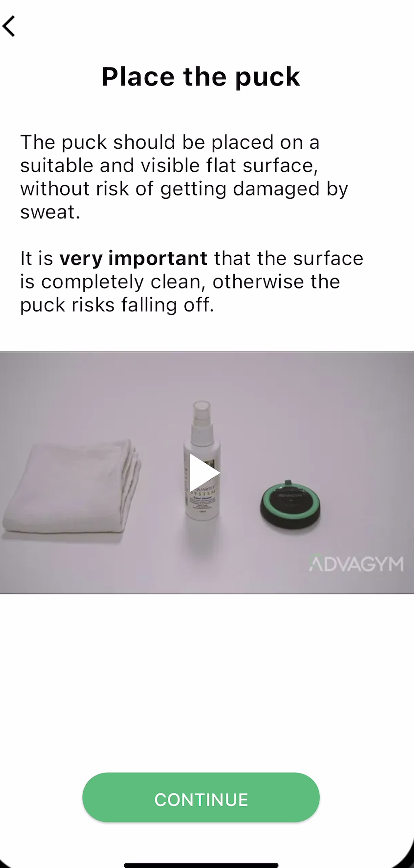

Gosod puck ar y peiriant

1. Glanhewch gyfrifwr rep y twr gyda chlwyt alcohol. Sicrhewch eich bod yn aros ychydig funudau i'r alcohol Isopropyl sychu'n llwyr.

Eitem	Disgrifiad	Nifer
1	Twr	1
2	Cyfrifwr Rep	1
3	Clwyt Alcohol	1



Gan ddefnyddio sgriwdriver pen Philips, tynnwch y ddau sgriw hambwrdd pecyn batri. Tynnwch fatris o'r cyfrifwr rep presennol. Llithrwch yr hambwrdd pecyn batri i'r cyfrifwr rep a thynhau'r sgriwiau i 16-20 in-lbs (1.8-2.2Nm).

Eitem	Disgrifiad	Nifer
1	Cyfrifwr ailadrodd	1
2	Hambwrdd Pecyn Batri	1
3	Batri Cell AA	2
4	Sgriw, 8 X 3/4 DIN PHL AB ST ZB	2



Rhowch orchudd cyfrifwr ailadrodd yn ofalus dros y cyfrifwr ailadrodd.

Eitem	Disgrifiad	Nifer
1	Cyfrifwr ailadrodd	1
2	Gorchudd Cyfrifwr Ailadrodd	1



3. Tynnwch gefnogaeth amddiffynnol o'r puck, yna canolbwyntiwch yn ofalus a'i lynu wrth y cyfrifwr ailadrodd.

Eitem	Disgrifiad	Nifer
1	Cyfrifwr ailadrodd	1
2	Puck	1

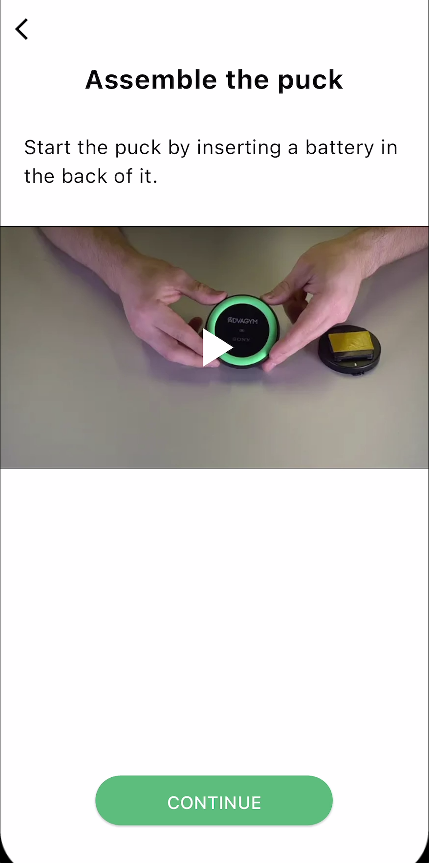

4. Tynnwch yr insiwleiddio i bweru'r puck

Mae Batri CR2450 wedi'i osod ymlaen llaw. I actifadu'r batri, tynnwch y tab tynnu inswleiddio yn ofalus, wedi'i amlygu yma mewn melyn. Gall tynnu'r tab tynnu yn ymosodol symud y batri. Dylai golau'r puck droi ymlaen mewn lliw glas cyn diffodd. Os oes angen i chi agor y puck dilynwch y cyfarwyddiadau isod.

Nodyn: I gael mynediad i'r batri (CR2450) os oes angen ei ailosod, tynnwch y batri hen.

I osod y batri newydd, llithrwch y batri i'r slot gyda'r ochr bositif yn wynebu i fyny.

I gau'r puck, lleoliwch y saeth ar y darn cefn. Dylai'r saeth fod yn pwyntio at y tab cloi. Troi'r darn cefn i'r dde nes i chi glywed clic.



Defnyddiwch yr Ap LF Assist



5. Cadarnhewch fod y batri yn weithredol



6. Cadarnhewch leoliad y puck

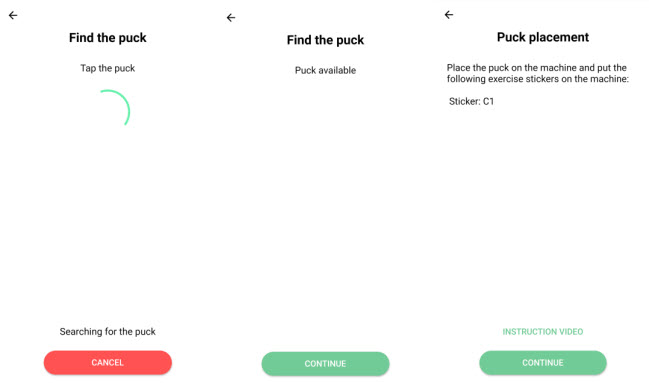

7. Adnabod y puck trwy ddilyn y cyfarwyddiadau yn yr ap.

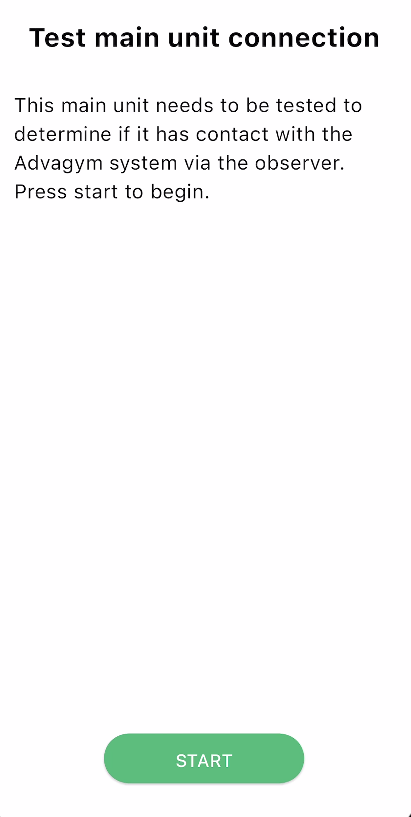

8. I ddechrau'r prawf, gwasgwch a rhyddhewch y botwm ar y Prif Uned nes bod y golau'n troi'n las. Gall hyn gymryd hyd at 3 munud. Os yw'n llwyddiannus, mae'n golygu y gall y prif uned siarad gyda'r arsyllydd.

• Os nad yw'n llwyddiannus, byddwch yn methu'r prawf 3 gwaith arall. Os na allwch osod y prif uned, cysylltwch â chefnogaeth cwsmeriaid. Gweler yr erthygl ganlynol am y Gwybodaeth Cyswllt Cefnogaeth Gwasanaeth Life Fitness
• Os yw'r uned yn rhy bell i ffwrdd o'r arsyllydd, gallai fod yn fater pellter. Nodyn: efallai y bydd angen arsyllydd ychwanegol os yw'r gorchudd yn fwy na 328 troedfedd sgwâr.









Ail-gydosod Insignia

1. Atodwch y mewnosodiad shroud ar y twr a'i dynhau i 16-20 in-lbs (1.8-2.2 Nm).

Eitem	Disgrifiad	Nifer
1	Twr	1
2	Mewnosodiad Shroud	1
2	Sgriw Pen Pan M8 X 3/4	1



2. Gyda'r allwthiad shroud wedi'i atodi i'r shroud blaen, llithrwch y cynulliad shroud blaen yn ofalus yn ôl i'w le.

Eitem	Disgrifiad	Nifer
1	Twr	1
2	Cynulliad Shroud Blaen	1



3. Ailos y sgriw cysgod blaen a'i dynhau i 16-20 in-lbs (1.8-2.2 Nm).

Eitem	Disgrifiad	Qty.
1	Cysgod Blaen	1
2	Sgriw Pen Pan M8 X 3/4	1



4. Ailos y caledwedd, cap twr a'i dynhau i 8-10 ft-lbs (10.8-13.5 Nm).

Eitem	Disgrifiad	Qty.
1	Sgriw M10 X 1.5 25mm	4
2	Golchydd Fflat 3/8	4
3	Cap Twr	1



5. Gwasgwch y hambwrdd cap twr yn ôl i'r cap twr.

Eitem	Disgrifiad	Qty.
1	Hambwrdd Cap Twr	1
2	Cap Twr	1





6. Lleoli label rhif cyfresol presennol ar brif ffrâm yr uned. Glanhewch yr ardal a gosodwch y label rhif cyfresol ar brif ffrâm yr uned y mae'n cael ei osod arni.

Eitem	Disgrifiad	Qty.
1	Label Rhif Cyfresol	1
2	Prif Ffrâm	1

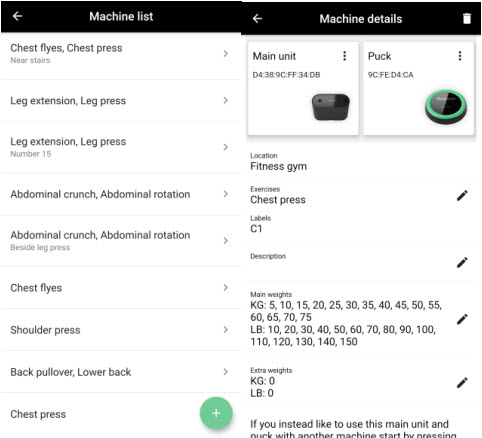

Dileu, Golygu, Ailosod Peiriant

1. Pwyswch y tab Peiriannau yn trosolwg y safle.
2. Dewiswch y peiriant i'w addasu yn trosolwg y Peiriannau.
3. Pwyswch y pin wrth ymyl yr wybodaeth i'w addasu. Pwyswch y ddewislen dot i olygu'r prif uned neu'r puck neu pwyswch y bin sbwriel i ddileu'r peiriant.

Golygu
1. Pwyswch y pin wrth ymyl ymarferion i ychwanegu neu dynnu ymarferion.
2. Pwyswch y ddewislen dot ar y puck i ailosod y puck parth ymarfer gyda puck arall.
3. Pwyswch y pin wrth ymyl y disgrifiad i addasu disgrifiad y peiriant.
4. Pwyswch y pin wrth ymyl y pwysau "pwysau ychwanegol" prif neu gynyddol i addasu'r pwysau.

Dileu
1. Pwyswch y bin sbwriel a chadarnhewch a dileu'r peiriant. Fel arall, pwyswch na.



Ailosod



Cyfarwyddiadau Gosod Cryfder Pecyn System Life Fitness Connect
