Mae'r erthygl hon wedi'i chyfieithu'n awtomatig o'r Saesneg trwy ddeallusrwydd artiffisial. Os bydd gwrthdaro, bydd y fersiwn Saesneg yn llywodraethu.
Gweler yr erthygl ganlynol Cyfarwyddiadau Gosod Pecyn System Life Fitness Connect Deiliad Dyfais Hammer Strength, Uned Brif, Cerdyn Adlewyrchol, a Phwced ar gyfer gosod deiliad dyfais ar gynhyrchion Hammer Strength ychwanegol.
Tabl Cynnwys
Cydosod Deiliad Dyfais Hammer Strength HS-HG

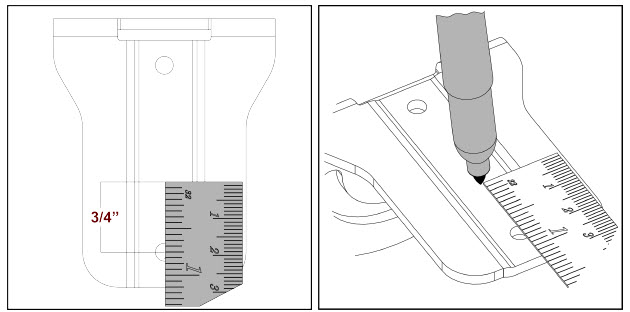

1. Gyda'r rhan wedi'i phlygu o'r braced ffôn yn wynebu i lawr, mesurwch ¾" o ganol twll gwaelod y braced a marciwch gyda marciwr du fel y dangosir.

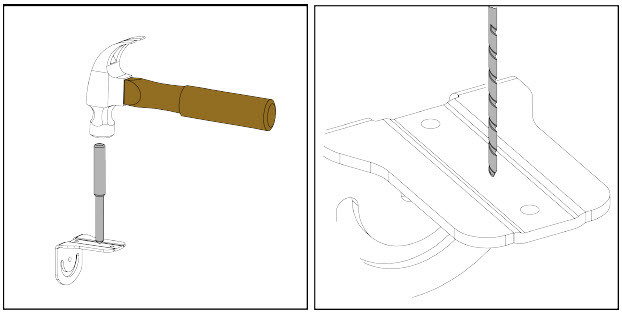

2. Defnyddiwch dyrch canol a morthwyl i wneud twll bach ar yr ardal wedi'i marcio, yna defnyddiwch ddarn dril 1/8" a driliwch twll trwy'r braced. Rhowch y braced i'r ochr unwaith y bydd hyn wedi'i wneud.
Gosod Deiliad Dyfais Hammer Strength HS-HG
1. Os yw'r pwysau cynnydd yn y sefyllfa is, symudwch nhw yn ôl i'w safleoedd gwreiddiol trwy dynnu allan ar y nobiau rhyddhau.

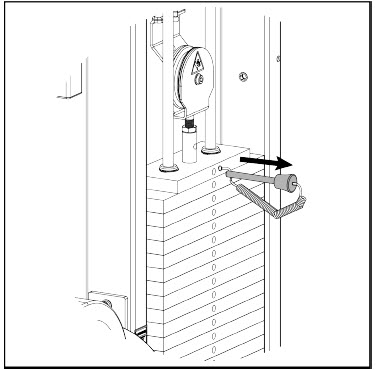

2. Tynnwch y pin dewiswr o'r pentwr pwysau.

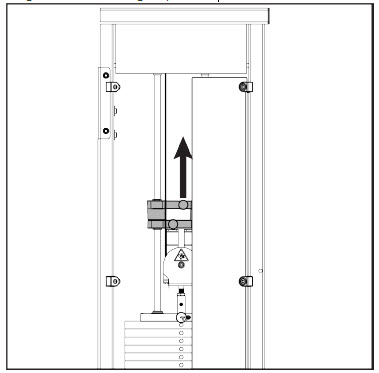

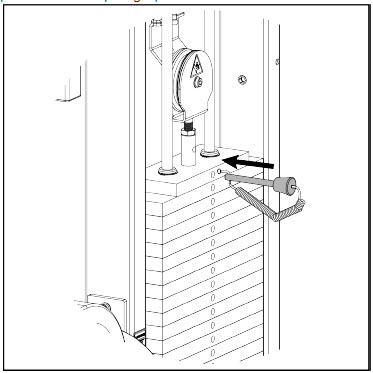

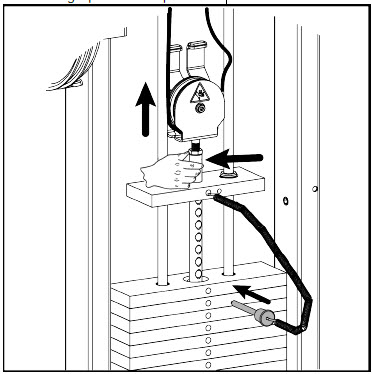

3. Gafaelwch yn ofalus yn y rod dewiswr o dan y pwli a chodi i fyny i greu llac yn y cebl a gosodwch y pin dewiswr yn ôl i'r pentwr pwysau fel y dangosir.

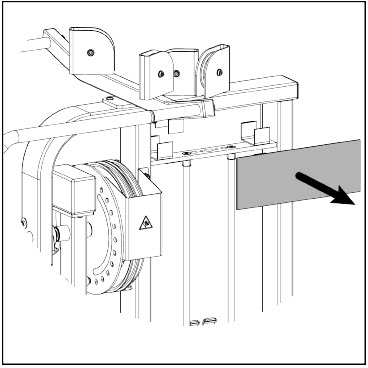

4. Tynnwch y placard ochr dde (Placard yn wynebu ochr pin dewiswr)

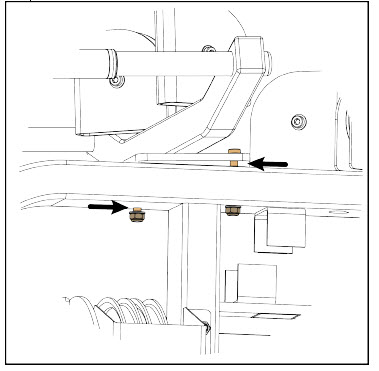

5. Defnyddiwch wrench 17mm a darn hecs 7mm i lacio, ond peidiwch â thynnu'r bolltau blaen a chefn sy'n sicrhau'r plât weldio bar trin.

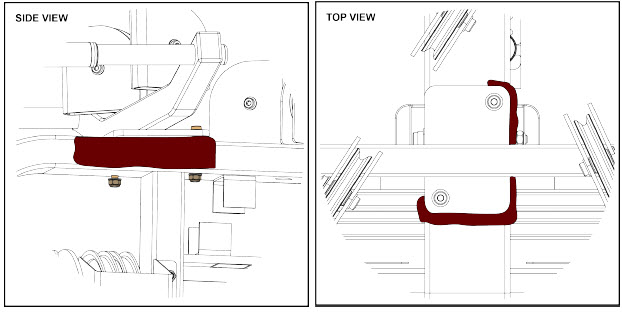

6. Llithrwch rag siop rhwng y plât weldio bar trin a'r ffrâm i amddiffyn y cot powdr fel y dangosir.

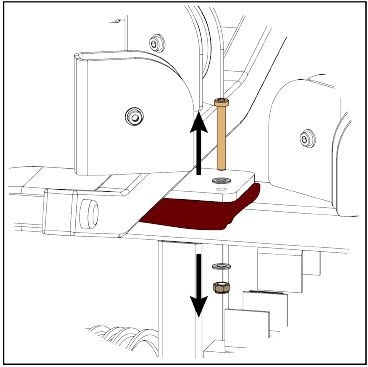

7. Tynnwch y bollt cefn (Bollt rhwng y pedwar pwli).

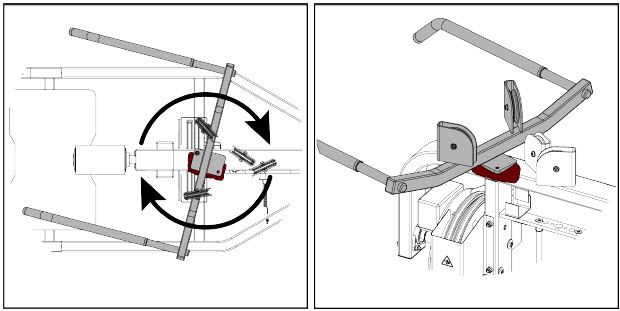

8. Troi'r weldment handlen yn ofalus i'r dde fel y dangosir.

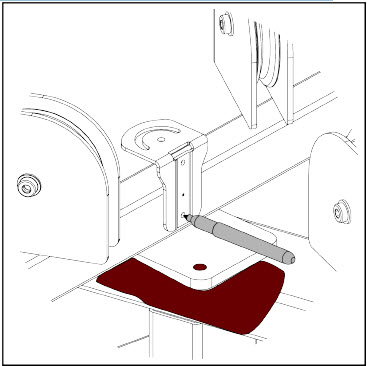

9. Cymerwch y deiliad dyfais o'r Cynulliad Deiliad Dyfais a gyda'r pen crwm yn wynebu i ffwrdd, canolbwyntiwch ef ar y plât mowntio handlen a dim ond uwchben y weld, yna marciwch y twll gwaelod ar y bar traws.

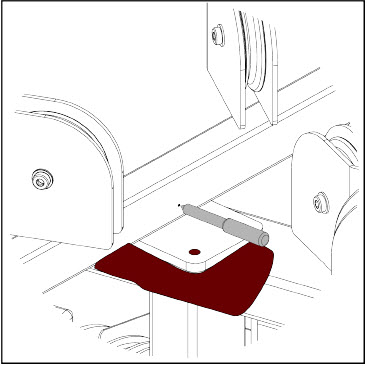

10. Defnyddiwch punch canol a morthwyl i wneud marciad ar y bar traws handlen yn yr ardal farciedig.
11. Rhybudd: Defnyddiwch dril pŵer, nid gyrrwr effaith.

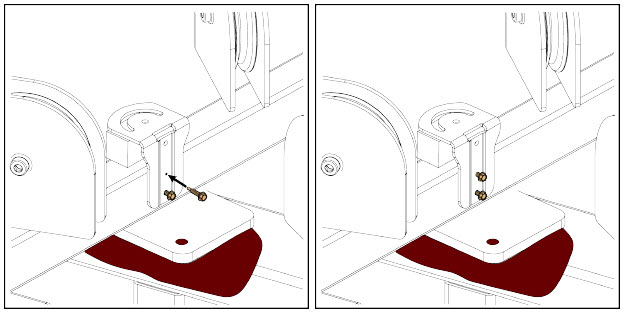

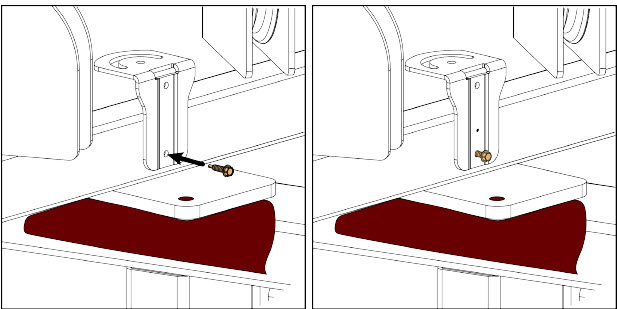

Rhowch y braced ffôn yn ôl yn ei le, yna defnyddiwch soced ¼" i fewnosod yn llac y sgriw hunan-dapio cyntaf #8-18 x3/4" i'r twll gwaelod.

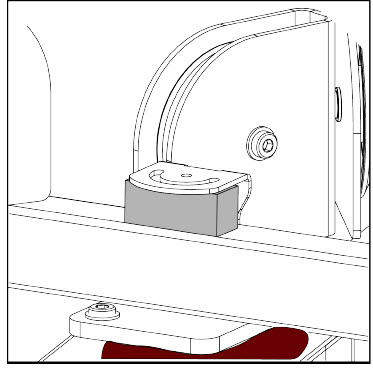

12. Rhowch spacer (e.e. bloc o bren) tua 2.5" x 1" o dan ben crwm y braced ffôn fel y dangosir i gadw'r braced yn syth.
13. Rhybudd: Defnyddiwch dril pŵer, nid gyrrwr effaith.
Defnyddiwch soced ¼" i fewnosod yn llac yr ail sgriw hunan-dapio #8-18 x3/4" i'r ail dwll.

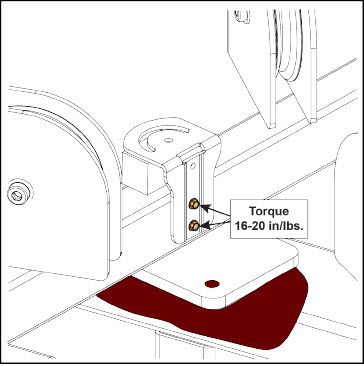

14. Sylw: Tynhau'r sgriwiau i 16-20 in/lbs.
Tynhau'r ddau sgriw a'u tynhau i 16-20 in/lbs.
Nodyn: Defnyddiwch sugnwr llwch llaw i lanhau a chael gwared ar unrhyw falurion metel

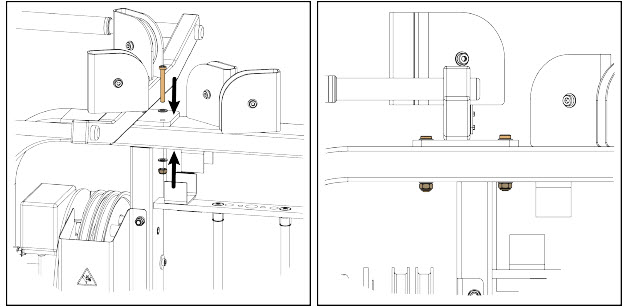

15. Troi'r weldment handlen yn ofalus yn ôl, tynnwch y cadachau siop a mewnosodwch y bollt gyda'r nut a dynnwyd yn gam 8, yna defnyddiwch bit hecs 7mm a wrench 17mm i dynhau'r bolltau blaen a chefn.

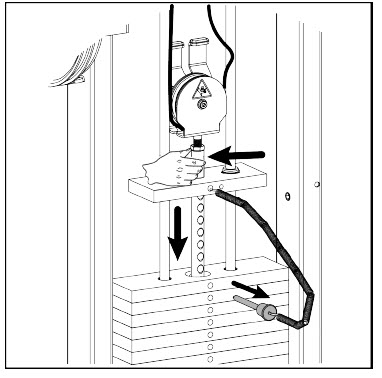

16. Cymerwch y rod dewiswr a thynnwch y pin dewiswr o'r pentwr pwysau, yna gostyngwch y plât uchaf yn araf ar y pentwr a'i ail-fewnosod y pin dewiswr.
17. Gosod Deiliad Dyfais Wedi'i Gwblhau
Gweler yr erthygl ganlynol Cyfarwyddiadau Gosod Deiliad Dyfais, Prif Uned, Cerdyn Adlewyrchol, a Puck System Life Fitness Connect i osod y Prif Uned, Cerdyn Adlewyrchol, a Puck sy'n weddill
