Πίνακας Περιεχομένων

• Συναρμολόγηση Βάσης Συσκευής
• Εγκατάσταση Βάσης Συσκευής
• Αποσυναρμολόγηση Axiom
• Εγκατάσταση Κύριας Μονάδας, Αντανακλαστικής Κάρτας
• Εγκατάσταση Puck
• Επανασυναρμολόγηση Axiom

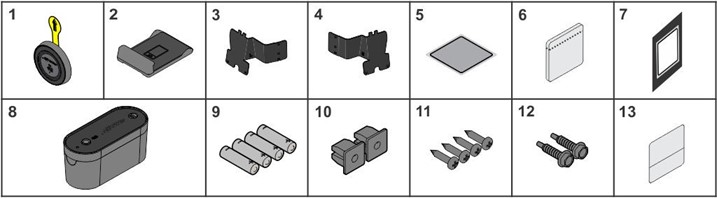

Στοιχεία Κιτ

Στοιχεία Κιτ Βάσης Συσκευής Insignia και Axiom Components



Αντικείμενο	Περιγραφή	Ποσότητα
1	Puck (Δείτε το άρθρο Εγκατάσταση Puck)	1
2	Ράφι Βάσης Συσκευής	1
3	Αριστερό Στήριγμα	1
4	Δεξί Στήριγμα	1
5	Αντανακλαστική Ταινία (Δείτε το άρθρο Εγκατάσταση Κύριας Μονάδας και Αντανακλαστικής Κάρτας)	1
6	Μαντηλάκια Αλκοόλης (3 πακέτα)	1
7	Κάλυμμα Μετρητή Επαναλήψεων	1
8	Κύρια Μονάδα (Δείτε το άρθρο Εγκατάσταση Κύριας Μονάδας και Αντανακλαστικής Κάρτας)	1
9	Μπαταρία AA	4
10	Διακοσμητικό Δακτύλιο	2
11	Βίδα 8 X 3/4 PHL PAN	4
12	Αυτοκόλλητη Βίδα 8-18 X 3/4	2
13	Ετικέτα Σειριακού Αριθμού	1



Συναρμολόγηση Βάσης Συσκευής

Θέσεις Βάσης Συσκευής Axiom







Μοντέλο Axiom	Περιγραφή	Θέση Βάσης Συσκευής: Μπλε
OP-AB	Κοιλιακοί	Αριστερά
OP-ABBA	Κοιλιακοί/Επέκταση Πλάτης	Αριστερά
OP-BC	Κάμψη Δικεφάλων	Εξωτερικά Αριστερά (δείτε την εικόνα)
OP-BT	Κάμψη Δικεφάλων/Επέκταση Τρικεφάλων	Εξωτερικά Αριστερά (δείτε την εικόνα)
OP-CP	Πιέσεις Στήθους	Αριστερά
OP-FLY	Πτήσεις	Εξωτερικά Αριστερά (δείτε την εικόνα)
OP-HAA	Απαγωγείς-Προσαγωγείς Ισχίου	Αριστερά
OP-LC	Κάμψη Ποδιών	Αριστερά
OP-LCE	Κάμψη/Επέκταση Ποδιών	Αριστερά
OP-LE	Επέκταση Ποδιών	Αριστερά
OP-LP	Πιέσεις Ποδιών	Αριστερά
OP-LR	Έλξεις/Κωπηλασία	Εξωτερικά Αριστερά (δείτε την εικόνα)
OP-MP	Πολλαπλές Πιέσεις	Αριστερά
OP-PD	Έλξεις	Δεξιά
OP-RW	Κωπηλασία	Δεξιά
SS-SLCE	Καθιστή Κάμψη/Επέκταση Ποδιών	Αριστερά
OP-SP	Πιέσεις Ώμων	Αριστερά
OP-TE	Επέκταση Τρικεφάλων	Εξωτερικά Αριστερά (δείτε την εικόνα)

1. Επιλέξτε το στήριγμα, Αριστερό ή Δεξί, που χρειάζεται για τη μονάδα στην οποία εγκαθίσταται η βάση συσκευής. Απορρίψτε το αχρησιμοποίητο στήριγμα. ΣΗΜΕΙΩΣΗ: Αναζητήστε το 'L' (Αριστερό) και 'R' (Δεξί) άνοιγμα στα στηρίγματα.

Αντικείμενο	Περιγραφή	Ποσότητα
1	Αριστερό Στήριγμα	1
2	Δεξί Στήριγμα	1

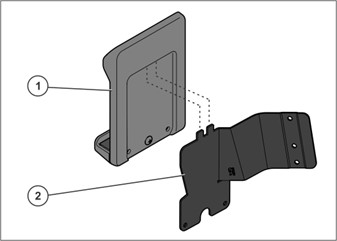

2. Εισάγετε τις γλωττίδες του στηρίγματος στο πίσω μέρος του ραφιού βάσης συσκευής.

Αντικείμενο	Περιγραφή	Ποσότητα
1	Ράφι Βάσης Συσκευής	1
2	Στήριγμα (Δεξί)	1



3. Εισάγετε τις βίδες 8 X 3/4 PHL PAN και σφίξτε τις με δύναμη 16-20 in-lbs (1.8-2.2 Nm).

Αντικείμενο	Περιγραφή	Ποσότητα
1	Βάση Συσκευής	1
2	8 X 3/4 PHL PAN Βίδες	2





Εγκατάσταση Βάσης Συσκευής Axiom



Τοποθεσίες Στήριξης Βάσης Συσκευής

Υπάρχουν δύο μέθοδοι στήριξης για τη βάση συσκευής: εσωτερική και εξωτερική.

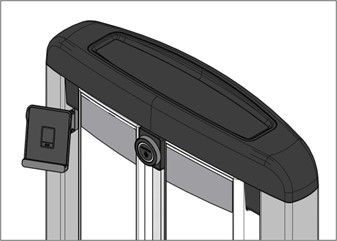

Εσωτερική Στήριξη

Η βάση συσκευής στηρίζεται μέσα στον πύργο.



Υπάρχουν δύο παραλλαγές της Εξωτερικής Στήριξης: Άνω και Κάτω.

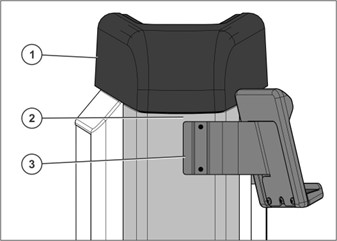

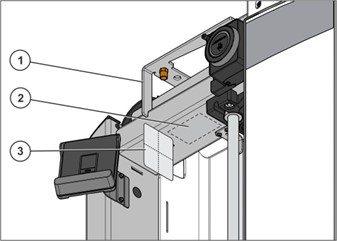

Εξωτερική Στήριξη: Άνω (OP-BC, OP-BT, OP-TE)

Η βάση συσκευής στηρίζεται έξω από τον πύργο

Αντικείμενο	Περιγραφή	Ποσότητα
1	Κάλυμμα Πύργου	1
2	Πλαίσιο Πύργου	1
3	Βάση Συσκευής	1

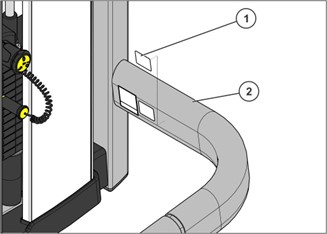

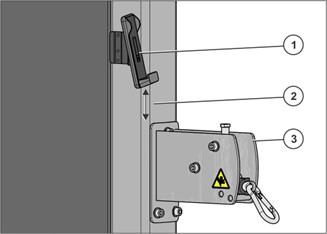

Εξωτερική Στήριξη: Κάτω (OP-FLY, OP-LR).

Στηρίζεται στο πλαίσιο του πύργου, δίπλα στο πίσω κάλυμμα, 3,5 ίντσες (8,99 cm) πάνω από τη βάση της τροχαλίας.

Αντικείμενο	Περιγραφή	Ποσότητα
1	Βάση Συσκευής	1
2	Πλαίσιο Πύργου	1
3	Βάση Τροχαλίας	1





Αποσυναρμολόγηση Axiom

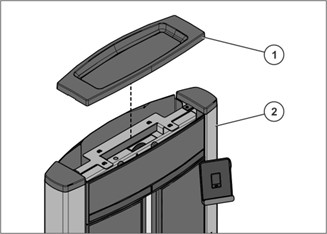

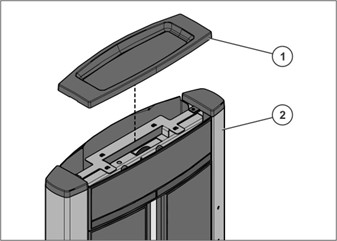

1. Σηκώστε και αφαιρέστε το επάνω δίσκο από τον πύργο.

Αντικείμενο	Περιγραφή	Ποσότητα
1	Επάνω Δίσκος	1
2	Πύργος	1

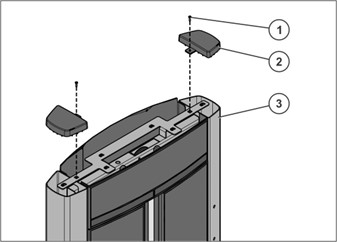

2. Χαλαρώστε και αφαιρέστε τις βίδες και τα καλύμματα σωλήνων από τον πύργο.

Αντικείμενο	Περιγραφή	Ποσότητα
1	8 X 3/4 PHL PAN Βίδα	2
2	Κάλυμμα Σωλήνα	2
3	Πύργος	1

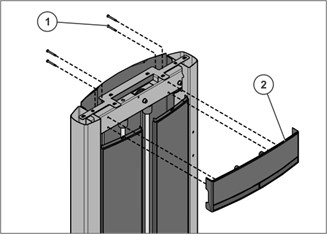

3. Χαλαρώστε και αφαιρέστε τις βίδες M6 X 50mm HCS και το μπροστινό κάλυμμα.

Αντικείμενο	Περιγραφή	Ποσότητα
1	M6 X 50mm HCS Βίδα	4
2	Μπροστινό Κάλυμμα	1

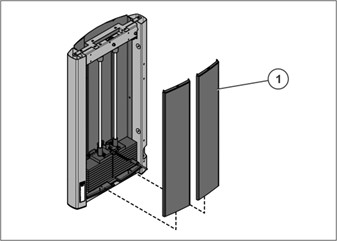

4. Σηκώστε και αφαιρέστε προσεκτικά τα μπροστινά καλύμματα, αν υπάρχουν.

Αντικείμενο	Περιγραφή	Ποσότητα
1	Μπροστινό Κάλυμμα	2

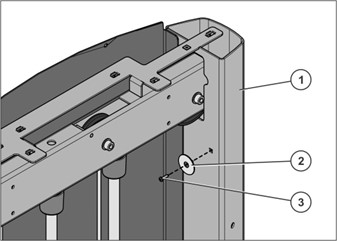

5. Χαλαρώστε και αφαιρέστε την 8 X 3/4 PHL PAN Βίδα και το δακτύλιο συγκράτησης καλύμματος από τον πύργο.

Αντικείμενο	Περιγραφή	Ποσότητα
1	Πύργος	1
2	Δακτύλιος Συγκράτησης Καλύμματος	1
3	8 X 3/4 PHL PAN Βίδα	1

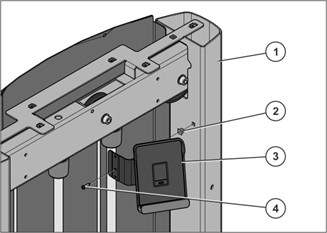

6. Εισάγετε έναν δακτύλιο στην υπάρχουσα τετράγωνη τρύπα του πύργου και εισάγετε την 8 X 3/4 PHL PAN βίδα στην κεντρική τρύπα της βάσης συσκευής. Σφίξτε στα 16-20 in-lbs (1.8-2.2 Nm).

Αντικείμενο	Περιγραφή	Ποσότητα
1	Πύργος	1
2	Διακοσμητικό δαχτυλίδι	1
3	Βάση συσκευής	1
4	Βίδα PHL PAN 8 X 3/4	1

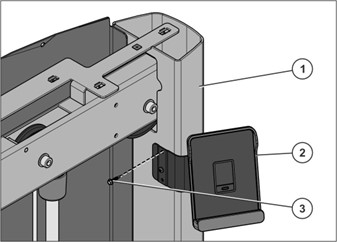

7. Βεβαιωθείτε ότι η βάση συσκευής είναι κάθετη και στερεώστε την επάνω οπή της βάσης συσκευής στον πύργο με τη βίδα αυτοκόλλησης 8-18 X 3/4. Μην σφίξετε υπερβολικά. Σφίξτε με δύναμη 16-20 in-lbs (1.8-2.2 Nm).

Αντικείμενο	Περιγραφή	Ποσότητα
1	Πύργος	1
2	Βάση συσκευής	1
3	Βίδα αυτοκόλλησης 8-18 X 3/4	1



Η εγκατάσταση της βάσης συσκευής ολοκληρώθηκε



Εγκατάσταση κύριας μονάδας



Η κύρια μονάδα χρησιμοποιείται μαζί με έναν αισθητήρα σε μηχανήματα γυμναστικής, τα οποία είναι εξοπλισμένα με στοίβα βαρών. Η κύρια μονάδα τοποθετείται στην επάνω πλάκα της στοίβας βαρών, με ελεύθερη οπτική επαφή προς ένα ανακλαστικό αυτοκόλλητο που είναι τοποθετημένο σε μια επίπεδη επιφάνεια πάνω από την κύρια μονάδα. Το ανακλαστικό αυτοκόλλητο είναι υποχρεωτικό να τοποθετηθεί σε κατάλληλη περιοχή μέσα στο μηχάνημα με ελεύθερη οπτική επαφή προς την κύρια μονάδα. Ο οπτικός αισθητήρας πρέπει να κινείται μαζί με τη στοίβα βαρών σε ευθεία γραμμή προς το ανακλαστικό αυτοκόλλητο. Πρέπει να υπάρχει ελεύθερο πεδίο όρασης, περίπου +/- 10 μοίρες από τον αισθητήρα προς το ανακλαστικό αυτοκόλλητο. Η μέγιστη απόσταση μεταξύ της κύριας μονάδας στη χαμηλότερη θέση της και της ανακλαστικής κάρτας στην κορυφή είναι 160cm/63 ίντσες.



Χρησιμοποιήστε την εφαρμογή LF Assist

Ο σχεδιαστής του Life Fitness θα πρέπει να σας έχει δώσει πρόσβαση στην εγκατάσταση στην οποία κάνετε την εγκατάσταση. Εάν δεν βλέπετε την εγκατάσταση, επικοινωνήστε με τον σχεδιαστή. Μπορούν να προσθέσουν τον λογαριασμό σας σχεδόν σε πραγματικό χρόνο. Εάν χρειαστεί να ανανεώσετε τη λίστα μετά από αλλαγές, κάντε κλικ στις 3 τελείες στην επάνω δεξιά γωνία και πατήστε ανανέωση γυμναστηρίων.

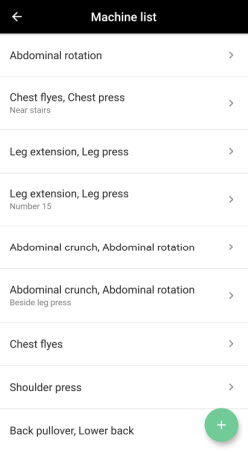

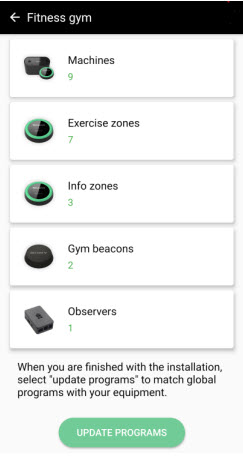

1. Πατήστε την καρτέλα μηχανημάτων στην επισκόπηση του χώρου.

2. Πατήστε το κουμπί “+” στην επισκόπηση μηχανημάτων.

3. Ανοίξτε την κύρια μονάδα πατώντας στην κορυφή και πιέζοντάς την ελαφρώς προς τα κάτω (απελευθερώνοντας τον μηχανισμό κλειδώματος) και στη συνέχεια σύρετε προς τα εμπρός (κατά μήκος). Σύρετε την κορυφή και σηκώστε από τη θήκη. Η λευκή ετικέτα βρίσκεται δίπλα στη συσκευασία της μπαταρίας από τη μία πλευρά. Σημείωση: εγκαταστήστε μία μπαταρία από τη συσκευασία,  Πρέπει να εγκαταστήσετε σωστά και τις τέσσερις μπαταρίες για να λειτουργήσει η μονάδα.

4. Σύρετε την κορυφή και σηκώστε από τη θήκη. Εγκαταστήστε μπαταρίες AA βεβαιώνοντας ότι όλες οι 4 μπαταρίες έχουν τοποθετηθεί σωστά. (Η κύρια μονάδα βρίσκεται σε κατάσταση αναμονής όταν είναι ακίνητη. Κουνώντας την κύρια μονάδα θα την ξυπνήσετε. Όταν η μονάδα είναι ενεργοποιημένη, ένα πράσινο LED φως θα αναβοσβήνει κάθε 3ο δευτερόλεπτο, εκπέμποντας τη MAC διεύθυνσή της. Μετά από 3 δευτερόλεπτα χωρίς δραστηριότητα, θα επιστρέψει σε κατάσταση αναμονής.)

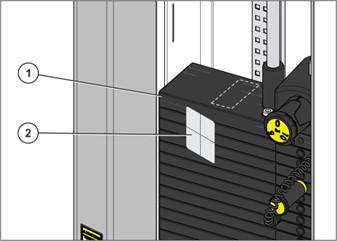

5. Καθαρίστε την κορυφή της στοίβας βαρών με ένα μαντηλάκι αλκοόλης. Βεβαιωθείτε ότι περιμένετε λίγα λεπτά για να στεγνώσει πλήρως το ισοπροπυλικό αλκοόλ. Βεβαιωθείτε ότι τοποθετείτε την κύρια μονάδα στην επάνω πλάκα. Ανάλογα με τον τύπο της στοίβας, μπορεί να βρίσκεται σε διαφορετικά σημεία. Η ομάδα μηχανικών του Life Fitness έχει επαληθεύσει ότι η κύρια μονάδα θα ταιριάζει στην επάνω πλάκα των υποστηριζόμενων σειρών προϊόντων. Η επιφάνεια της στοίβας βαρών πρέπει να καθαριστεί σχολαστικά με ένα μαλακό πανί και ισοπροπυλικό αλκοόλ (επίσης γνωστό ως ισοπροπυλικό, ισοπροπανόλη ή 2-προπανόλη) με συγκέντρωση άνω του 95%, πριν από την τοποθέτηση της κύριας μονάδας στην επιφάνεια.



Αντικείμενο	Περιγραφή	Ποσότητα
1	Στοίβα βαρών	1
2	Μαντηλάκι αλκοόλης	1

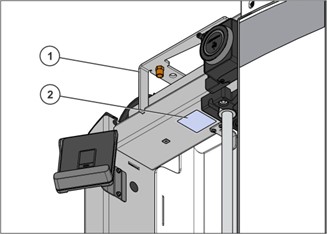

6. Αφαιρέστε το προστατευτικό κάλυμμα από την κύρια μονάδα, εγκαταστήστε την κύρια μονάδα έτσι ώστε η πόρτα της μπαταρίας/ το επάνω κάλυμμα να ανοίγει προς την καρφίτσα έλξης - πιέστε και κολλήστε την στη στοίβα βαρών, ακριβώς κάτω από την ανακλαστική κάρτα. Η κύρια μονάδα παραδίδεται με ένα προστατευτικό πλαστικό κάλυμμα που πρέπει να αφαιρεθεί μετά την εγκατάσταση. Το παράθυρο του αισθητήρα πρέπει να είναι καθαρό και χωρίς σκόνη. Μπορεί να καθαριστεί με ένα μαλακό πανί εάν είναι βρώμικο. Σημείωση: Παρόλο που η μονάδα είναι προφορτωμένη με ταινία Velcro, συνιστούμε την αντικατάσταση της μπαταρίας χωρίς να αφαιρέσετε την κύρια μονάδα από την επάνω πλάκα και αντί να ανοίξετε την πόρτα της μπαταρίας / το επάνω κάλυμμα.



Αντικείμενο	Περιγραφή	Ποσότητα
1	Κύρια Μονάδα	1
2	Στοίβα Βαρών	1

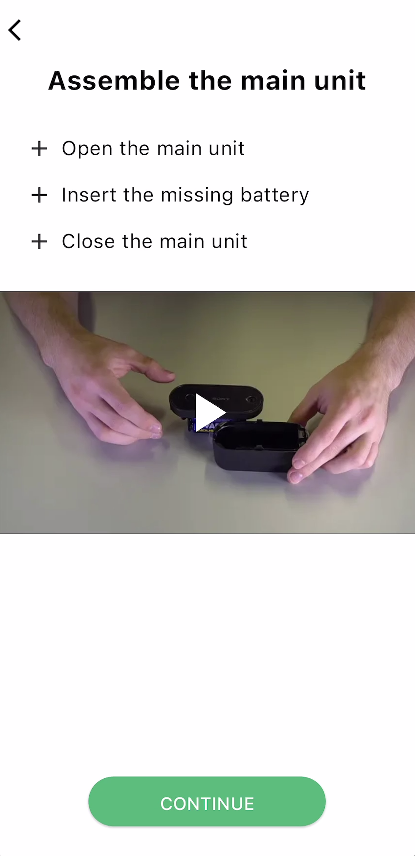

7. Επιβεβαιώστε τη συναρμολόγηση της κύριας μονάδας

Η εγκατάσταση της Κύριας Μονάδας ολοκληρώθηκε





Εγκατάσταση Αντανακλαστικής Κάρτας

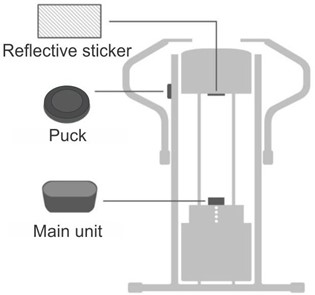

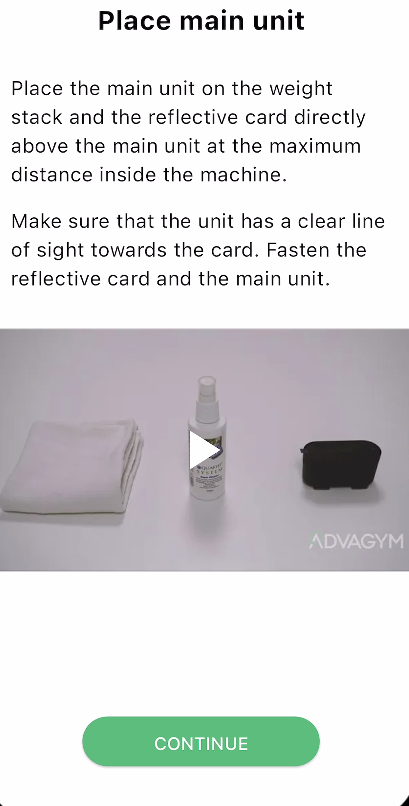

Η κύρια μονάδα είναι τοποθετημένη στην επάνω πλάκα της στοίβας βαρών, με ελεύθερη οπτική γραμμή προς ένα αντανακλαστικό αυτοκόλλητο που είναι τοποθετημένο σε μια επίπεδη επιφάνεια πάνω από την κύρια μονάδα. Το αντανακλαστικό αυτοκόλλητο είναι υποχρεωτικό να τοποθετηθεί σε κατάλληλη περιοχή μέσα στο μηχάνημα με ελεύθερη οπτική γραμμή προς την κύρια μονάδα. Ο οπτικός αισθητήρας πρέπει να κινείται μαζί με τη στοίβα βαρών σε ευθεία γραμμή απέναντι από το αντανακλαστικό αυτοκόλλητο. Πρέπει να υπάρχει ελεύθερο οπτικό πεδίο, περίπου +/- 10 μοίρες από τον αισθητήρα προς το αντανακλαστικό αυτοκόλλητο. Η μέγιστη απόσταση μεταξύ της κύριας μονάδας στη χαμηλότερη θέση της και της αντανακλαστικής κάρτας στην κορυφή είναι 160cm/63 ίντσες. Πρέπει να χρησιμοποιηθεί το αντανακλαστικό αυτοκόλλητο που παρέχεται με την κύρια μονάδα. Δεν επιτρέπεται η χρήση άλλης αντανακλαστικής κάρτας.





1. Καθαρίστε το κάτω μέρος του εγκάρσιου σωλήνα του πύργου με ένα μαντηλάκι αλκοόλης. Βεβαιωθείτε ότι περιμένετε λίγα λεπτά για να στεγνώσει πλήρως το ισοπροπυλική αλκοόλη. Το αντανακλαστικό αυτοκόλλητο πρέπει να τοποθετηθεί σε επίπεδη επιφάνεια κάθετη στον οπτικό άξονα του αισθητήρα όπως φαίνεται. Η επιφάνεια πρέπει να καθαριστεί εκ των προτέρων με ισοπροπυλική αλκοόλη (επίσης γνωστή ως ισοπροπυλική, ισοπροπανόλη ή 2-προπανόλη) με συγκέντρωση άνω του 95% και ένα μαλακό πανί.

Αντικείμενο	Περιγραφή	Ποσότητα
1	Πύργος	1
2	Περιοχή για Καθαρισμό	1
3	Μαντηλάκι Αλκοόλης	1

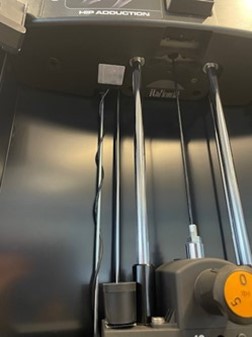

2. Αφαιρέστε το προστατευτικό κάλυμμα και κολλήστε τον ανακλαστήρα στο κάτω μέρος του εγκάρσιου σωλήνα του πύργου.

Αντικείμενο	Περιγραφή	Ποσότητα
1	Πύργος	1
2	Ανακλαστήρας	1



Χρησιμοποιήστε την Εφαρμογή LF Assist

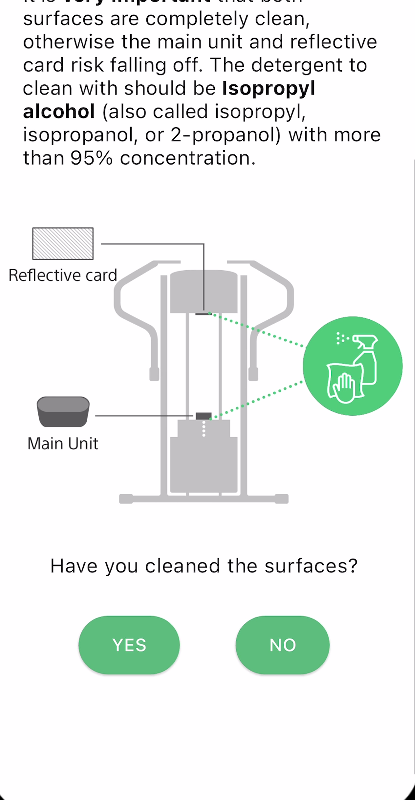

3. Επιβεβαιώστε τον καθαρισμό της επάνω πλάκας βαρών και του πύργου όπου τοποθετήσατε την αντανακλαστική κάρτα

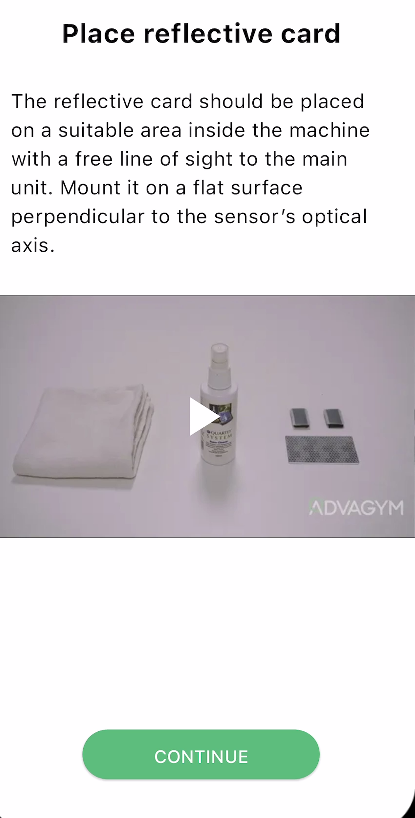

4. Επιβεβαιώστε την τοποθέτηση της αντανακλαστικής κάρτας



5. Επιβεβαιώστε την τοποθέτηση της κύριας μονάδας



6. Ακολουθήστε τις οδηγίες στην εφαρμογή για να θέσετε την κύρια μονάδα σε λειτουργία σύζευξης. Πατήστε Εύρεση

7. Η εφαρμογή αναζητά τώρα την κύρια μονάδα και μετρά τα σήματά της.



8. Επαληθεύστε ότι η απόσταση μεταξύ της κύριας μονάδας και της αντανακλαστικής κάρτας είναι περίπου όπως αναφέρεται στην εφαρμογή.

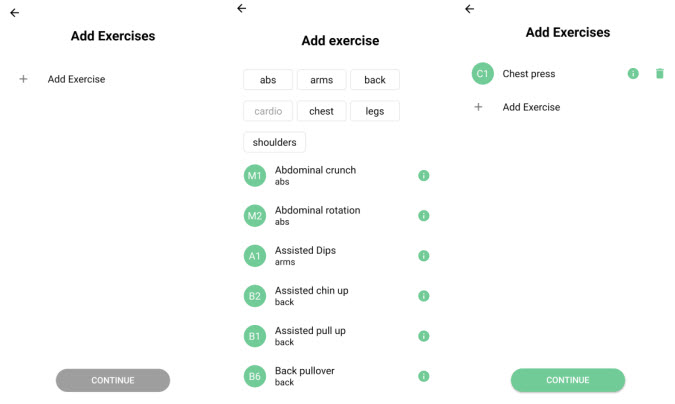

9. Πατήστε Προσθήκη Ασκήσεων για να προσθέσετε μια άσκηση ή αντιγράψτε ασκήσεις για να αντιγράψετε μια ήδη υπάρχουσα άσκηση από τον χώρο του γυμναστηρίου. Επιλέξτε την άσκηση του μηχανήματος για το τρέχον μηχάνημα πατώντας ένα όνομα. (Πατήστε το κουμπί πληροφοριών για να δείτε ένα βίντεο οδηγιών της άσκησης)

10. Επαναλάβετε το βήμα 9 για να προσθέσετε περισσότερες ασκήσεις μηχανήματος στο μηχάνημα, όπως πιέσεις στήθους/πίσω δελτοειδών, προσαγωγή/απαγωγή ισχίου, υποβοηθούμενη βύθιση/έλξη ή πατήστε ολοκλήρωση για να συνεχίσετε.

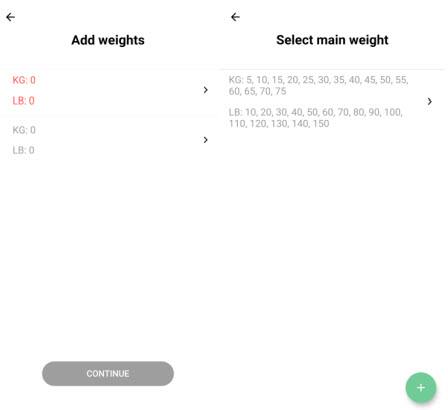

11. Επιλέξτε τα κύρια βάρη πατώντας την επάνω στοίβα βαρών.
Επιλέξτε την κύρια στοίβα βαρών από τη λίστα των στοίβων βαρών ή δημιουργήστε μια νέα πατώντας
το κουμπί “+”. (Αν αυτό είναι το πρώτο μηχάνημα που εγκαθίσταται στον χώρο του γυμναστηρίου, η λίστα θα είναι κενή)

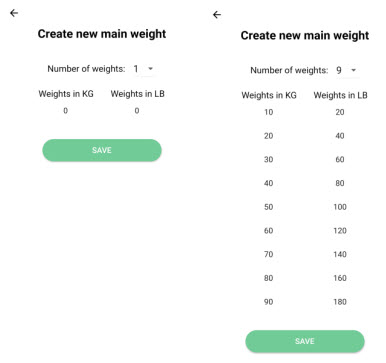

Αν η κύρια στοίβα βαρών του μηχανήματος δεν υπάρχει στη λίστα, δημιουργήστε μια νέα ακολουθώντας αυτά τα βήματα:
Εισάγετε τον αριθμό των βαρών στη στοίβα βαρών.
Προσθέστε την πρώτη και τη δεύτερη τιμή της στοίβας βαρών.

Μια λύση “έξυπνης προσθήκης” συμπληρώνει την υπόλοιπη λίστα με τιμές του ίδιου βάρους διαφοράς όπως το τελευταίο ζεύγος βαρών. Επαληθεύστε ότι οι τιμές είναι σωστές. Αν όχι, διορθώστε τις τιμές χειροκίνητα σύμφωνα με τη στοίβα βαρών από πάνω προς τα κάτω. Πατήστε αποθήκευση.

Αν το μηχάνημα έχει "επιπλέον βάρος":
Επιλέξτε το επιπλέον βάρος πατώντας τη κάτω στοίβα βαρών.
Επιλέξτε τη στοίβα επιπλέον βάρους από τη λίστα των στοίβων βαρών ή δημιουργήστε μια νέα πατώντας το κουμπί "+". (Αν αυτό είναι το πρώτο μηχάνημα που εγκαθίσταται στον χώρο, η λίστα θα είναι κενή)

Αν η στοίβα επιπλέον βάρους του μηχανήματος δεν υπάρχει στη λίστα, δημιουργήστε μια νέα ακολουθώντας αυτά
τα βήματα:
Εισάγετε τον αριθμό των στοίβων στη στοίβα βαρών.
Προσθέστε την πρώτη και τη δεύτερη τιμή της στοίβας βαρών.

Μια λύση "έξυπνης προσθήκης" συμπληρώνει το υπόλοιπο της λίστας με τιμές, με τον ίδιο τρόπο όπως για τη στοίβα της κύριας μονάδας. Επιβεβαιώστε ότι όλες οι τιμές είναι σωστές. Ένας γρήγορος τρόπος για να το κάνετε αυτό είναι να ελέγξετε αν ο κάτω/βαρύτερος αριθμός της στοίβας ταιριάζει με τον κάτω αριθμό στην εφαρμογή. Αν όχι, διορθώστε τις τιμές χειροκίνητα σύμφωνα με τη στοίβα βαρών από πάνω προς τα κάτω. Πατήστε αποθήκευση.



Εγκατάσταση Puck

Τοποθεσίες Puck Axiom

Μοντέλο Axiom	Περιγραφή	Τοποθεσία Puck: Πράσινο
OP-AB	Κοιλιακοί	Αριστερά
OP-ABBA	Κοιλιακοί/Επέκταση Πλάτης	Αριστερά
OP-BC	Κάμψη Δικεφάλων	Αριστερά
OP-BT	Κάμψη Δικεφάλων/Επέκταση Τρικεφάλων	Αριστερά
OP-CP	Πιέσεις Στήθους	Αριστερά
OP-FLY	Fly	Δεξιά
OP-HAA	Απαγωγείς-Προσαγωγείς Ισχίου	Αριστερά
OP-LC	Κάμψη Ποδιών	Αριστερά
OP-LCE	Κάμψη Ποδιών/Επέκταση	Αριστερά
OP-LE	Επέκταση Ποδιών	Αριστερά
OP-LP	Πιέσεις Ποδιών	Αριστερά
OP-LR	Πλάτη/Κωπηλατική	Δεξιά
OP-MP	Πολυπίεση	Αριστερά
OP-PD	Πλάτη	Δεξιά
OP-RW	Κωπηλατική	Δεξιά
SS-SLCE	Καθιστή Κάμψη Ποδιών/Επέκταση	Αριστερά
OP-SP	Πιέσεις Ώμων	Αριστερά
OP-TE	Επέκταση Τρικεφάλων	Αριστερά



Εγκατάσταση puck στο μηχάνημα

1. Καθαρίστε την τοποθεσία με ένα μαντηλάκι αλκοόλης. Βεβαιωθείτε ότι περιμένετε λίγα λεπτά για να στεγνώσει πλήρως το ισοπροπυλικό αλκοόλ. Αφαιρέστε το προστατευτικό κάλυμμα από το puck και στη συνέχεια τοποθετήστε το προσεκτικά στο κέντρο του μηχανήματος.

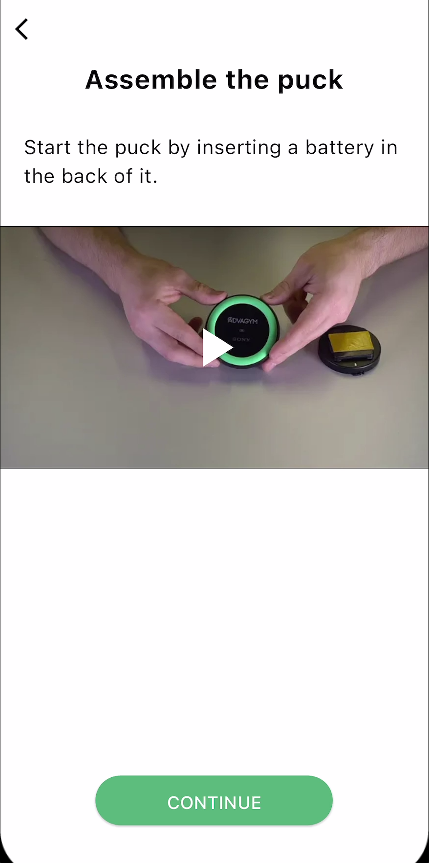

2. Αφαιρέστε τη μόνωση για να ενεργοποιήσετε το puck

Για να ενεργοποιήσετε την μπαταρία, αφαιρέστε απαλά την μονωτική ταινία, που επισημαίνεται εδώ με κίτρινο χρώμα. Η επιθετική αφαίρεση της ταινίας μπορεί να αποσπάσει την μπαταρία. Το φως του puck θα πρέπει τώρα να ανάψει με μπλε χρώμα πριν σβήσει. Αν χρειαστεί να ανοίξετε το puck, ακολουθήστε τις οδηγίες που βρίσκονται ακριβώς παρακάτω.

Σημείωση: Για να αποκτήσετε πρόσβαση στην μπαταρία (CR2450) σε περίπτωση που χρειαστεί αντικατάσταση, αφαιρέστε την παλιά μπαταρία.

Για να εγκαταστήσετε τη νέα μπαταρία, τοποθετήστε την μπαταρία στη θέση της με τη θετική πλευρά προς τα πάνω.

Για να κλείσετε το puck, εντοπίστε το βέλος στο πίσω μέρος. Το βέλος πρέπει να δείχνει προς την καρτέλα κλειδώματος. Περιστρέψτε το πίσω μέρος προς τα δεξιά μέχρι να ακούσετε ένα κλικ.



Χρησιμοποιήστε την εφαρμογή LF Assist



3. Επιβεβαιώστε ότι η μπαταρία είναι ενεργή

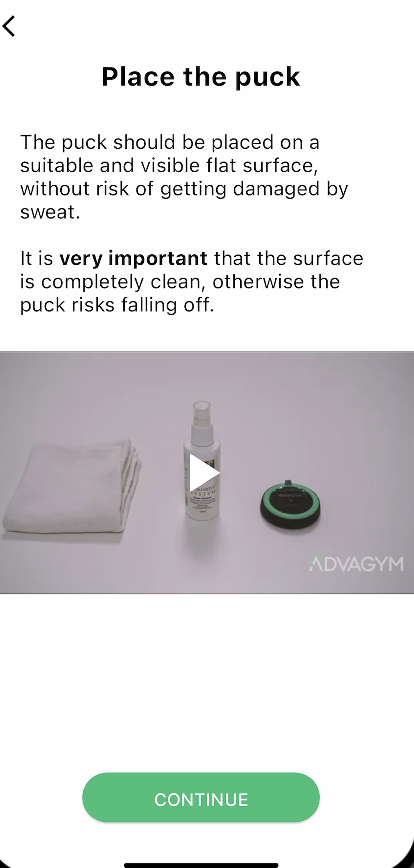

4. Επιβεβαιώστε την τοποθέτηση του puck

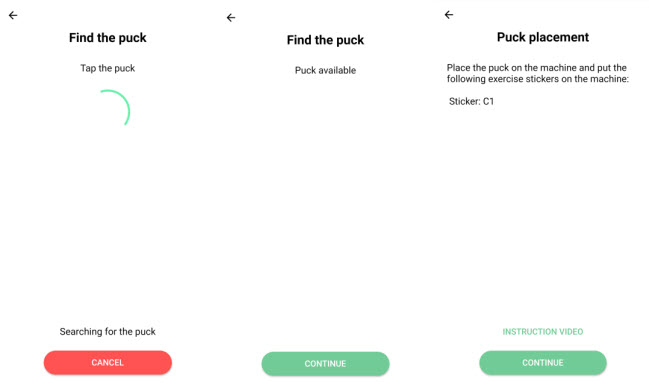

5. Αναγνωρίστε το puck ακολουθώντας τις οδηγίες στην εφαρμογή.

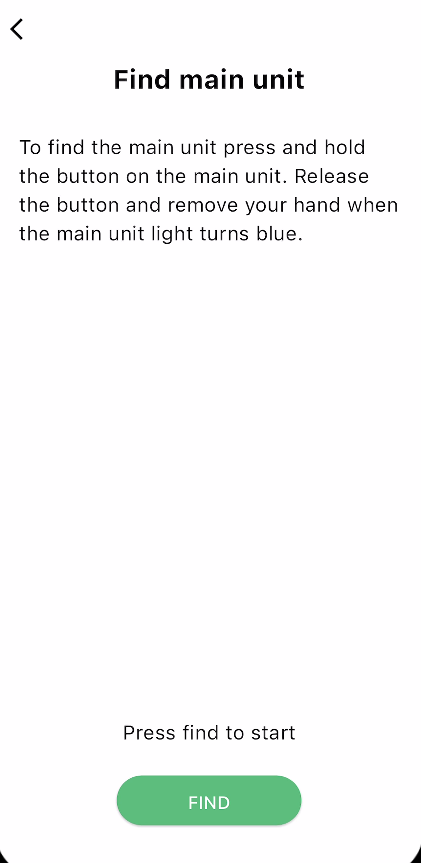

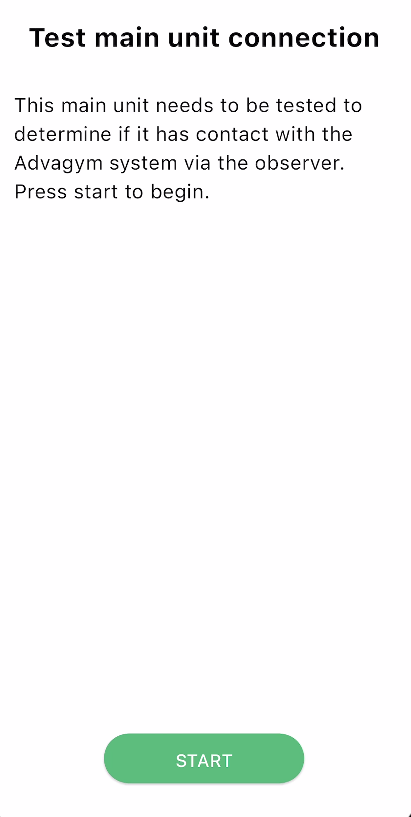

6. Για να ξεκινήσετε τη δοκιμή, πατήστε και αφήστε το κουμπί στη Κύρια Μονάδα μέχρι το LED να γίνει μπλε. Αυτό μπορεί να διαρκέσει έως και 3 λεπτά. Αν είναι επιτυχές, σημαίνει ότι η κύρια μονάδα μπορεί να επικοινωνήσει με τον παρατηρητή.

• Αν δεν είναι επιτυχές, θα αποτύχετε τη δοκιμή 3 ακόμη φορές. Αν δεν μπορείτε να εγκαταστήσετε την κύρια μονάδα, επικοινωνήστε με την υποστήριξη πελατών. Δείτε το ακόλουθο άρθρο για τις Πληροφορίες Επικοινωνίας Υποστήριξης Υπηρεσιών Life Fitness
• Αν η μονάδα είναι πολύ μακριά από τον παρατηρητή, μπορεί να είναι θέμα απόστασης. Σημείωση: μπορεί να χρειαστεί ένας επιπλέον παρατηρητής αν η κάλυψη είναι μεγαλύτερη από 328 τετραγωνικά πόδια.













Επανασυναρμολόγηση Axiom

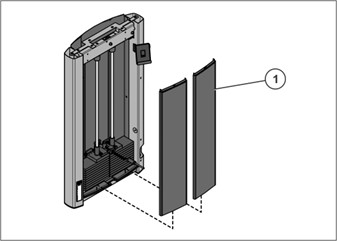

1. Εισάγετε και αντικαταστήστε προσεκτικά τα μπροστινά καλύμματα, εάν υπάρχουν.

Αντικείμενο	Περιγραφή	Ποσότητα
1	Μπροστινό Κάλυμμα	2



2. Συνδέστε το μπροστινό καπάκι με τις βίδες M6 X 50mm HCS και σφίξτε στις 10-13 in-lbs (1.1-1.5 Nm).

Αντικείμενο	Περιγραφή	Ποσότητα
1	Βίδα M6 X 50mm HCS	4
2	Μπροστινό Καπάκι	1

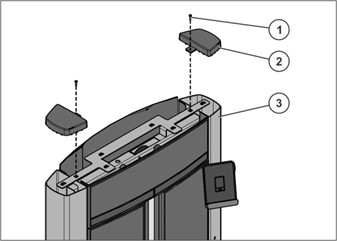

3. Συνδέστε τα καπάκια σωλήνων με τις βίδες 8 X 3/4 PHL PAN στον πύργο και σφίξτε στις 10-13 in-lbs (1.1-1.5 Nm).

Αντικείμενο	Περιγραφή	Ποσότητα
1	Βίδα 8 X 3/4 PHL PAN	2
2	Καπάκι Σωλήνα	2
3	Πύργος	1



4. Αντικαταστήστε το επάνω δίσκο καπακιού στον πύργο.

Αντικείμενο	Περιγραφή	Ποσότητα
1	Πύργος	1
2	Επάνω Δίσκος Καπακιού	1





5. Εντοπίστε την υπάρχουσα ετικέτα σειριακού αριθμού στο κύριο πλαίσιο της μονάδας. Καθαρίστε την περιοχή και εφαρμόστε την ετικέτα σειριακού αριθμού στο κύριο πλαίσιο της μονάδας στην οποία εγκαθίσταται.

Αντικείμενο	Περιγραφή	Ποσότητα
1	Ετικέτα Σειριακού Αριθμού	1
2	Κύριο Πλαίσιο	1



Δείτε το ακόλουθο άρθρο Life Fitness Connect System Πώς να Διαγράψετε, Επεξεργαστείτε, Αντικαταστήσετε Μια Μηχανή για οδηγίες σχετικά με τη διαγραφή, επεξεργασία ή αντικατάσταση μιας μηχανής (Κύρια Μονάδα ή Puck).



Δείτε το ακόλουθο άρθρο για επιπλέον Οδηγίες Εγκατάστασης Κιτ Δύναμης Life Fitness Connect System
