Δείτε το ακόλουθο άρθρο Οδηγίες εγκατάστασης για το κιτ συστήματος Life Fitness Connect, τη βάση συσκευής Hammer Strength, την κύρια μονάδα, την ανακλαστική κάρτα και το puck για την εγκατάσταση της βάσης συσκευής σε επιπλέον προϊόντα Hammer Strength.
Πίνακας Περιεχομένων
Συναρμολόγηση Βάσης Συσκευής Hammer Strength HS-HG

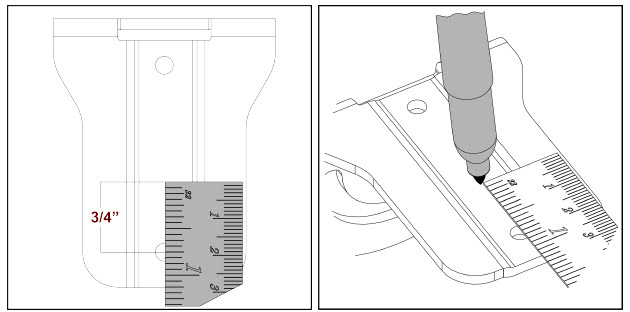

1. Με το λυγισμένο μέρος της βάσης τηλεφώνου να κοιτάζει προς τα κάτω, μετρήστε ¾" από το κέντρο της κάτω τρύπας της βάσης και σημειώστε με μαύρο μαρκαδόρο όπως φαίνεται.

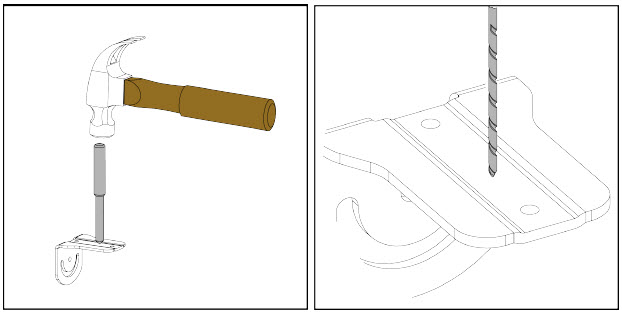

2. Χρησιμοποιήστε ένα κέντρο διάτρησης και σφυρί για να δημιουργήσετε ένα μικρό βαθούλωμα στην σημειωμένη περιοχή, στη συνέχεια χρησιμοποιήστε ένα τρυπάνι 1/8" και τρυπήστε μια τρύπα μέσα από τη βάση. Τοποθετήστε τη βάση στην άκρη μόλις ολοκληρωθεί αυτό.
Εγκατάσταση Βάσης Συσκευής Hammer Strength HS-HG
1. Εάν τα βάρη αύξησης βρίσκονται στη χαμηλωμένη θέση, μετακινήστε τα πίσω στις αρχικές τους θέσεις τραβώντας προς τα έξω τους διακόπτες απελευθέρωσης.

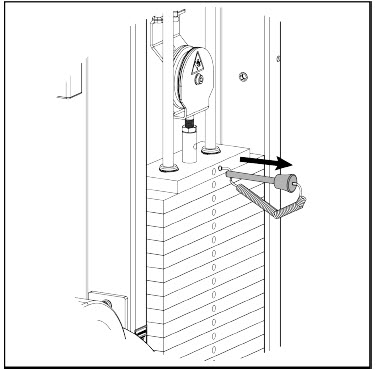

2. Αφαιρέστε την καρφίτσα επιλογής από τη στοίβα βαρών.

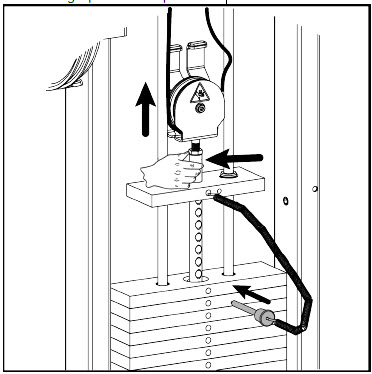

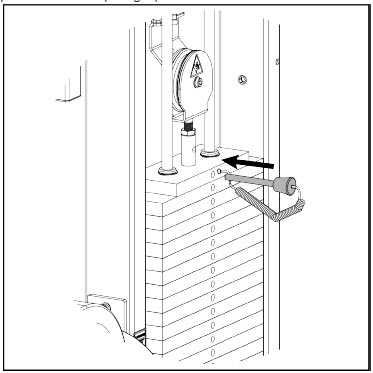

3. Πιάστε προσεκτικά τη ράβδο επιλογής κάτω από την τροχαλία και σηκώστε προς τα πάνω για να δημιουργήσετε χαλάρωση στο καλώδιο και επανατοποθετήστε την καρφίτσα επιλογής πίσω στη στοίβα βαρών όπως φαίνεται.

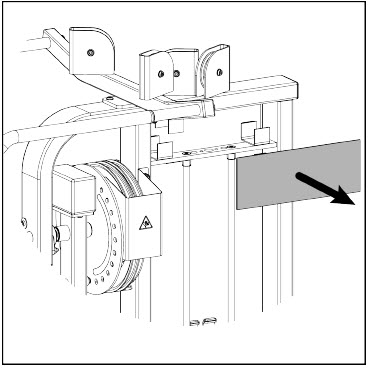

4. Αφαιρέστε την δεξιά πλευρά της πινακίδας (Πινακίδα που κοιτάζει την πλευρά επιλογής καρφίτσας)

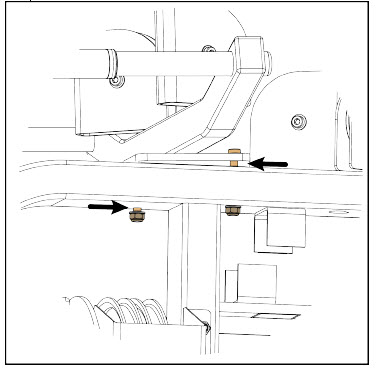

5. Χρησιμοποιήστε ένα κλειδί 17mm και ένα εξάγωνο bit 7mm για να χαλαρώσετε, αλλά μην αφαιρέσετε τους μπροστινούς και πίσω βίδες που ασφαλίζουν την πλάκα συγκόλλησης του τιμονιού.

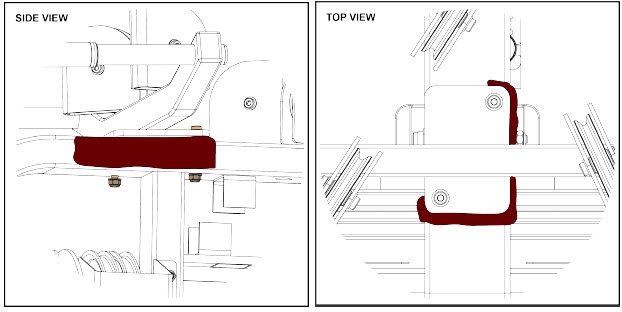

6. Τοποθετήστε ένα πανί εργασίας ανάμεσα στην πλάκα συγκόλλησης του τιμονιού και το πλαίσιο για να προστατεύσετε την επίστρωση σκόνης όπως φαίνεται.

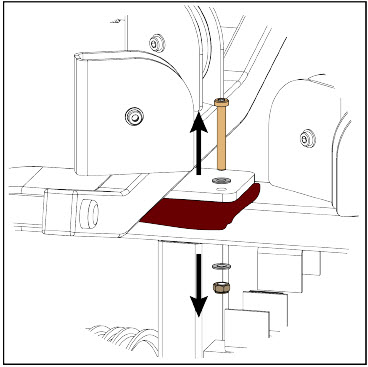

7. Αφαιρέστε την πίσω βίδα (Βίδα ανάμεσα στις τέσσερις τροχαλίες).

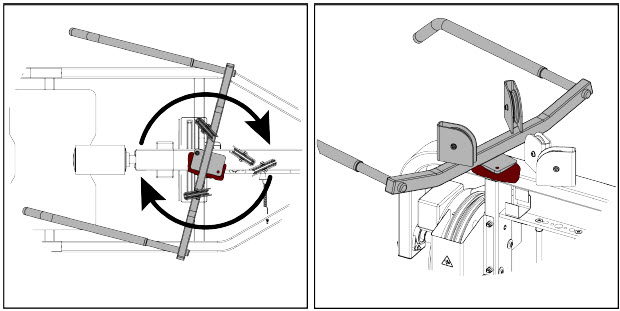

8. Περιστρέψτε προσεκτικά τη συγκόλληση του τιμονιού προς τα δεξιά όπως φαίνεται.

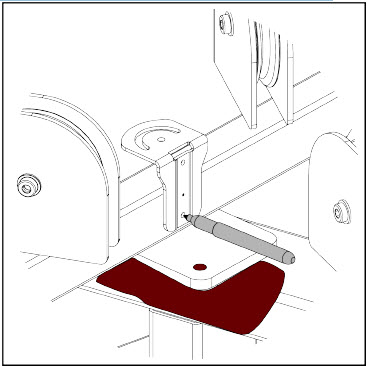

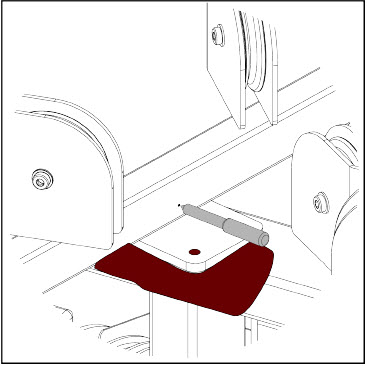

9. Πάρτε τη βάση συσκευής από τη Συναρμολόγηση Βάσης Συσκευής και με το λυγισμένο άκρο να κοιτάζει προς τα έξω, κεντράρετέ την στην πλάκα στήριξης του τιμονιού και ακριβώς πάνω από τη συγκόλληση, στη συνέχεια σημειώστε την κάτω τρύπα στη διαγώνια μπάρα.
10. Χρησιμοποιήστε ένα κέντρο διάτρησης και σφυρί για να δημιουργήσετε μια εσοχή στη διαγώνια μπάρα του τιμονιού στην σημειωμένη περιοχή.
11. Προειδοποίηση: Χρησιμοποιήστε ηλεκτρικό τρυπάνι, όχι κρουστικό οδηγό.

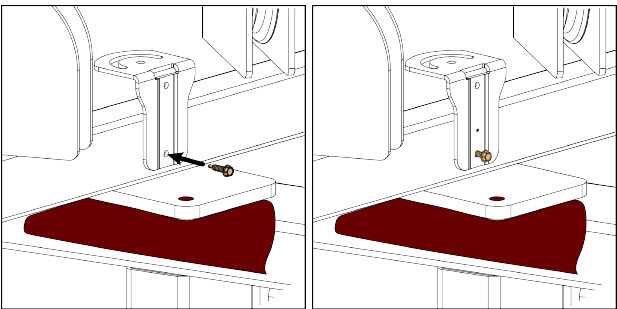

Τοποθετήστε ξανά τη βάση τηλεφώνου στη θέση της, στη συνέχεια χρησιμοποιήστε μια υποδοχή ¼" για να εισάγετε χαλαρά την πρώτη βίδα αυτοκοχλιούμενη #8-18 x3/4" στην κάτω τρύπα.

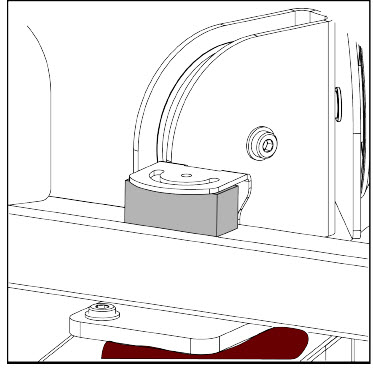

12. Τοποθετήστε έναν αποστάτη (π.χ. ξύλινο μπλοκ) περίπου 2.5" x 1" κάτω από το λυγισμένο άκρο της βάσης τηλεφώνου όπως φαίνεται για να διατηρήσετε τη βάση ευθεία.
13. Προειδοποίηση: Χρησιμοποιήστε ηλεκτρικό τρυπάνι, όχι κρουστικό οδηγό.

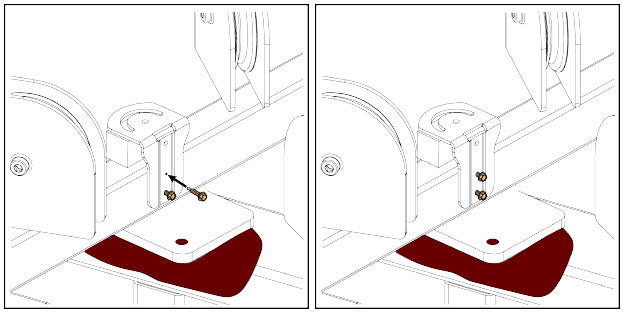

Χρησιμοποιήστε μια υποδοχή ¼" για να εισάγετε χαλαρά τη δεύτερη βίδα αυτοκοχλιούμενη #8-18 x3/4" στη δεύτερη τρύπα.

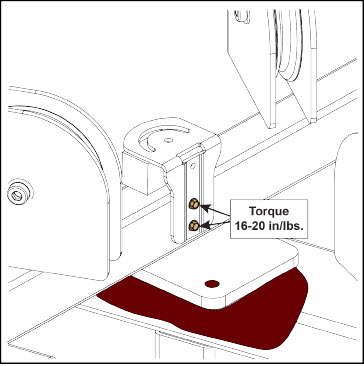

14. Προσοχή: Σφίξτε τις βίδες με ροπή 16-20 in/lbs.
Σφίξτε και τις δύο βίδες και εφαρμόστε ροπή 16-20 in/lbs.
Σημείωση: Χρησιμοποιήστε ένα φορητό ηλεκτρικό σκουπάκι για να καθαρίσετε και να αφαιρέσετε τυχόν μεταλλικά υπολείμματα.

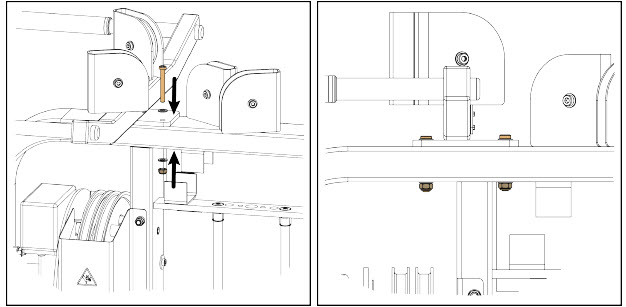

15. Περιστρέψτε προσεκτικά πίσω τη συγκόλληση του τιμονιού, αφαιρέστε τα πανιά εργασίας και εισάγετε το μπουλόνι με το παξιμάδι που αφαιρέθηκε στο βήμα 8, στη συνέχεια χρησιμοποιήστε ένα εξάγωνο κλειδί 7mm και ένα γαλλικό κλειδί 17mm για να σφίξετε και τα μπροστινά και πίσω μπουλόνια.

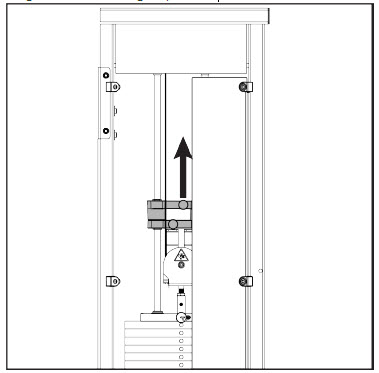

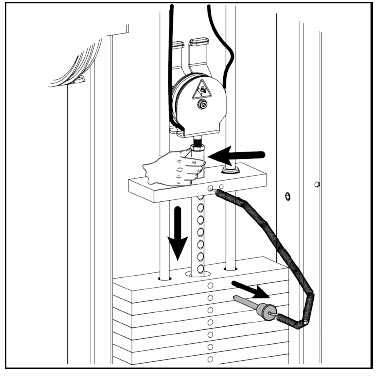

16. Πιάστε τη ράβδο επιλογής και αφαιρέστε την καρφίτσα επιλογής από τη στοίβα βαρών, στη συνέχεια χαμηλώστε αργά την επάνω πλάκα στη στοίβα και επανατοποθετήστε την καρφίτσα επιλογής.
17. Η εγκατάσταση της βάσης συσκευής ολοκληρώθηκε.
Δείτε το ακόλουθο άρθρο Οδηγίες Εγκατάστασης Κιτ Συστήματος Life Fitness Connect Hammer Strength Βάσης Συσκευής, Κύριας Μονάδας, Αντανακλαστικής Κάρτας και Δίσκου για να εγκαταστήσετε την υπόλοιπη κύρια μονάδα, την αντανακλαστική κάρτα και τον δίσκο.
