キットコンポーネント
インシグニアおよびアクシオムデバイスホルダーキットコンポーネント

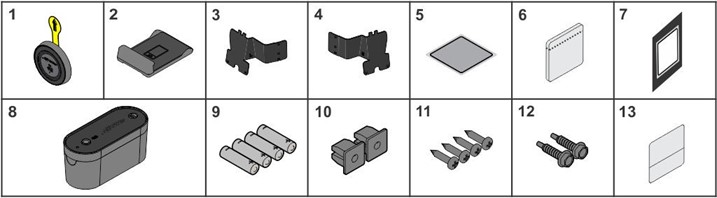

| アイテム | 説明 | 数量 |
| 1 | パック | 1 |
| 2 | デバイスホルダー棚 | 1 |
| 3 | 左ブラケット | 1 |
| 4 | 右ブラケット | 1 |
| 5 | 反射カード | 1 |
| 6 | アルコールワイプ（3パック） | 1 |
| 7 | レップカウンターカバー | 1 |
| 8 | メインユニット | 1 |
| 9 | AAバッテリー | 4 |
| 10 | グロメット | 2 |
| 11 | 8 X 3/4 PHL PANネジ | 4 |
| 12 | 8-18 X 3/4セルフタッピングネジ | 2 |
| 13 | シリアルラベル | 1 |
必要な工具
- センターパンチ
- 巻尺
- ハンマーまたはデッドブローハンマー
- コードレスドリル
- ¼インチソケット
- レベル
- 掃除機
- ラチェット
- M10ラチェットレンチ
- M5アレンヘックスビット
- 細字マーカー
- 7 mmアレンヘックスビット
- 布（ガイドロッドメンテナンス用）
- ラテックスまたはニトリル手袋（ガイドロッドメンテナンス用）
- 3:1オイル（ガイドロッドメンテナンス用）
- リチウムグリース（ガイドロッドメンテナンス用）
デバイスホルダーの組み立て
インシグニアデバイスホルダーの位置
| インシグニアモデル | 説明 | デバイスホルダーの位置 |
| SS-AB | 腹部 | 左 |
| SS-ABD | 腹部アドバンス | 左 |
| SS-ADC | アシストディップチン | 左 |
| SS-BC | バイセップカール | 左 |
| SS-BCD | バイセップカール依存型 | 左外側（図を参照） |
| SS-BE | バックエクステンション | 左 |
| SS-CE | カーフエクステンション | 左 |
| SS-CP | チェストプレス | 左 |
| SS-CPX | チェストプレスデュアルアクシス | 左 |
| SS-FLY | フライ | 左 |
| SS-GL | グルート | 右 |
| SS-GLD | グルートブリッジ | 左 |
| SS-HAA | ヒップアドアブ | 左 |
| SS-HAB | ヒップアブダクション | 左 |
| SS-HAD | ヒップアダクション | 左 |
| SS-LC | レッグカール | 左 |
| SS-LE | レッグエクステンション | 左 |
| SS-LP | レッグプレス | 左 |
| SS-LR | ラテラルレイズ | 右 |
| SS-PD | プルダウン | 右 |
| SS-PDX | プルダウンデュアルアクシス | 右 |
| SS-PEC | ペクトラルフライ | 右 |
| SS-RW | ロー | 右 |
| SS-SLC | シーテッドレッグカール | 左 |
| SS-SLP | シーテッドレッグプレス | 左 |
| SS-SP | ショルダープレス | 左 |
| SS-TE | トライセップエクステンション | 左外側（図を参照） |
| SS-TP | トライセッププレス | 左 |
| SS-TR | トルソローテーション | 右 |
1. デバイスホルダーを取り付けるユニットに必要なブラケット（左または右）を選択し、使用しないブラケットを廃棄してください。 注意: ブラケットに「L」（左）および「R」（右）の切り抜きを探してください。
| アイテム | 説明 | 数量 |
| 1 | 左ブラケット | 1 |
| 2 | 右ブラケット | 1 |
2. ブラケットのタブをデバイスホルダー棚の背面に挿入してください。

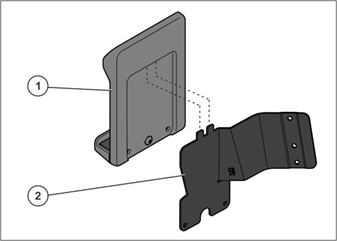

| 項目 | 説明 | 数量 |
| 1 | デバイスホルダー棚 | 1 |
| 2 | ブラケット（右） | 1 |
3. 8 X 3/4 PHL PANネジを挿入し、16-20 in-lbs (1.8-2.2 Nm)で締めます。
| 項目 | 説明 | 数量 |
| 1 | デバイスホルダー | 1 |
| 2 | 8 X 3/4 PHL PANネジ | 2 |
デバイスホルダーの取り付け位置
デバイスホルダーの取り付け方法は内側と外側の2種類があります。
内側取り付け
デバイスホルダーはタワーの内側に取り付けられます。
外側取り付け
デバイスホルダーはタワーの外側に取り付けられます（SS-BCDおよびSS-TE）。

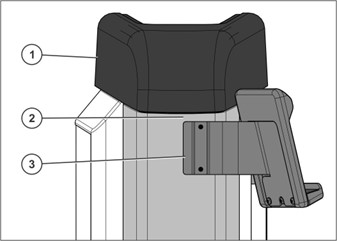

| 項目 | 説明 | 数量 |
| 1 | タワーキャップ | 1 |
| 2 | タワーフレーム | 1 |
| 3 | デバイスホルダー | 1 |
インシグニアの分解
1. リジッドテンプレート（部品番号1019762-0001）を注文するか、テンプレートを使用してください。（テンプレートを左と右に更新してください） プリンターを8-1/2" x 11"に設定して1:1スケールで印刷します。寸法を確認し、必要に応じて再スケールしてください。点線に沿って切り取ります。

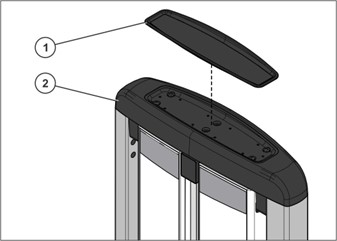

2. タワーキャップからタワーキャップトレイを持ち上げて取り外します。
| 項目 | 説明 | 数量 |
| 1 | タワーキャップトレイ | 1 |
| 2 | タワーキャップ | 1 |

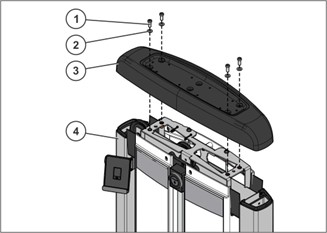

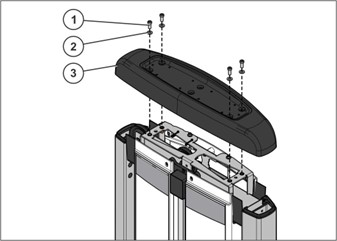

3. ハードウェアとタワーキャップを緩めて取り外します。
| 項目 | 説明 | 数量 |
| 1 | M10 X 1.5 25mmネジ | 4 |
| 2 | 3/8フラットワッシャー | 4 |
| 3 | タワーキャップ | 1 |

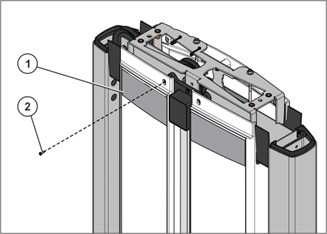

4. デバイスホルダーを取り付ける側に基づいて、フロントシュラウドからネジを緩めて取り外します。
| 項目 | 説明 | 数量 |
| 1 | フロントシュラウド | 1 |
| 2 | M8 X 3/4パンヘッドネジ | 1 |

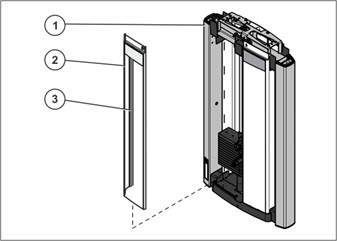

5. フロントシュラウドを慎重に持ち上げて取り外し、そのシュラウド押出しがまだ取り付けられていることを確認します。
| 項目 | 説明 | 数量 |
| 1 | タワー | 1 |
| 2 | フロントシュラウド | 1 |
| 3 | シュラウド押出し | 1 |
6. タワーからM8 X 3/4パンヘッドネジとシュラウドインサートを取り外します。
| 項目 | 説明 | 数量 |
| 1 | タワー | 1 |
| 2 | シュラウドインサート | 1 |
| 3 | M8 X 3/4パンヘッドネジ | 1 |
インシグニアデバイスホルダーの取り付け

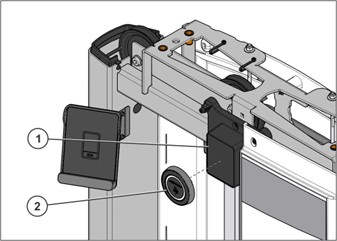

7. 2021年9月1日以降に製造されたユニットでは、タワーの四角い切り込み穴から2つの穴プラグを取り外し、次の3つのステップをスキップしてください。

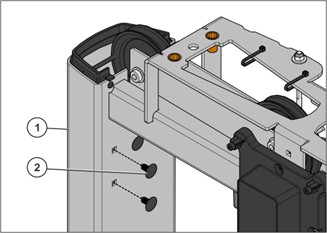

| 項目 | 説明 | 数量 |
| 1 | タワー | 1 |
| 2 | 穴プラグ | 2 |

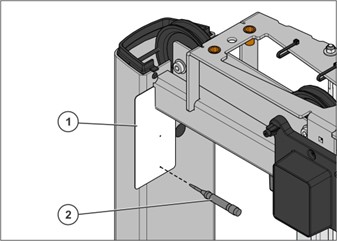

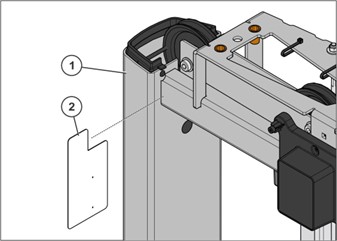

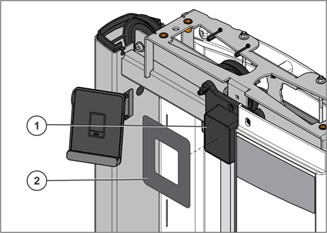

8. 2021年9月1日以前に製造されたユニットで、四角い穴がない場合は、テンプレートをタワーのクロスチューブにしっかりと押し付けてください。
| 項目 | 説明 | 数量 |
| 1 | タワー | 1 |
| 2 | テンプレート | 1 |

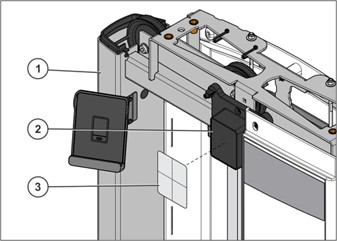

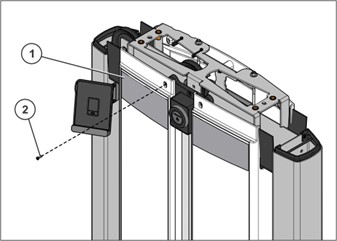

9. 2021年9月1日以前に製造されたユニットでは、デバイスホルダーの位置を特定するために下部のテンプレート穴のマークのみにセンターパンチを使用してください。
| 項目 | 説明 | 数量 |
| 1 | テンプレート | 1 |
| 2 | センターパンチ | 1 |
重要！ステップ10～13ではインパクトドライバーではなく電動ドリルを使用してください
10. 2021年9月1日以前に製造されたユニットでは、デバイスホルダーを固定するために下部のセンターパンチマークにセルフタッピングスクリューを1本取り付けますが、締めすぎないでください。
11. デバイスホルダーが水平になるように調整し、上部のデバイスホルダーの穴にセンターパンチを使用します。もう1本のセルフタッピングスクリューを使用して、センターパンチマークにデバイスホルダーを取り付けます。 16-20 in-lbs (1.8-2.2 Nm)で締め付けてください。締めすぎないでください
12. 戻って下部のセルフタッピングスクリューを16-20 in-lbs (1.8-2.2 Nm)で締め付けてください。締めすぎないでください

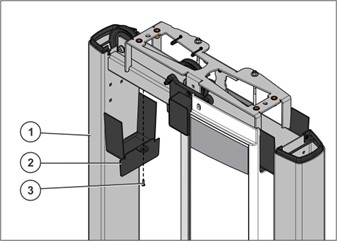

| 項目 | 説明 | 数量 |
| 1 | タワー | 1 |
| 2 | デバイスホルダー | 1 |
| 3 | 8-18 X 3/4 セルフタッピングスクリュー | 2 |

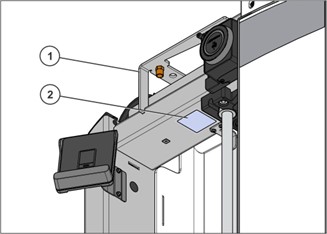

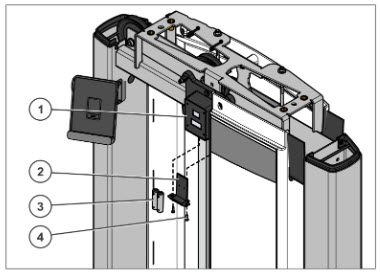

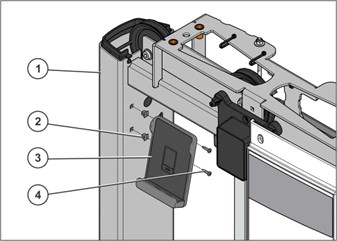

13. 2021年9月1日以降に製造されたユニットでは、グロメットと8 X 3/4 PHL PANスクリューを使用してデバイスホルダーを取り付けます。16-20 in-lbs (1.8-2.2 Nm)で締め付けてください。締めすぎないでください

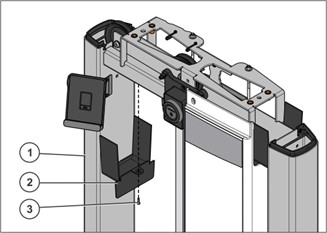

| 項目 | 説明 | 数量 |
| 1 | タワー | 1 |
| 2 | グロメット | 2 |
| 3 | デバイスホルダー | 1 |
| 4 | 8 X 3/4 PHL PANスクリュー | 2 |

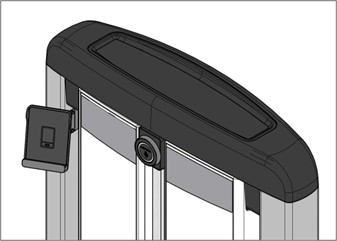

デバイスホルダーの取り付け完了
メインユニットの取り付け

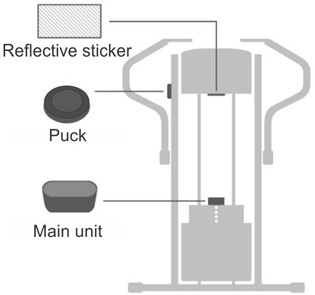

メインユニットは、ウェイトスタックを備えたジムマシンでパックと一緒に使用されます。メインユニットはウェイトスタックのトッププレートに取り付けられ、メインユニットの上部にある平面に取り付けられた反射ステッカーに対して自由な視界を確保します。反射ステッカーは、メインユニットに対して自由な視界が確保されたマシン内部の適切な場所に取り付ける必要があります。光学センサーはウェイトスタックとともに直線的に反射ステッカーに向かって移動する必要があります。センサーから反射ステッカーに対して約±10度の視野が確保されている必要があります。メインユニットが最下位置にある場合と反射カードが最上部にある場合の最大距離は160cm/63インチです。
LF Assistアプリを使用する

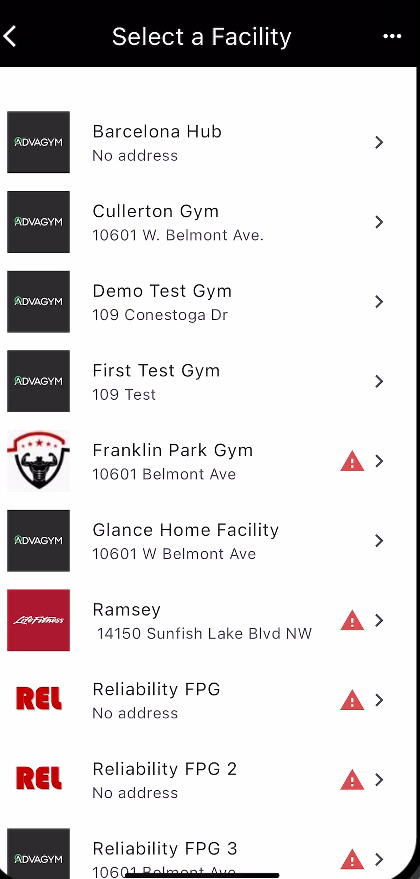

Life Fitnessのプランナーが、設置する施設へのアクセスを提供しているはずです。施設が表示されない場合は、プランナーに連絡してください。彼らはほぼリアルタイムであなたのアカウントを追加することができます。変更が行われた後にリストを更新する必要がある場合は、右上の3つのドットをクリックしてジムをリロードしてください。

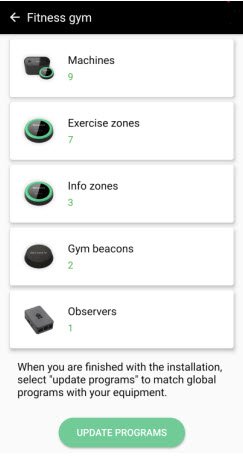

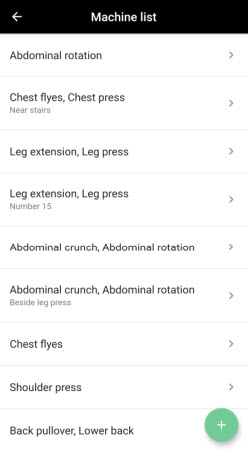

1. サイト概要でマシンタブを押してください。
2. マシン概要で「+」ボタンを押してください。

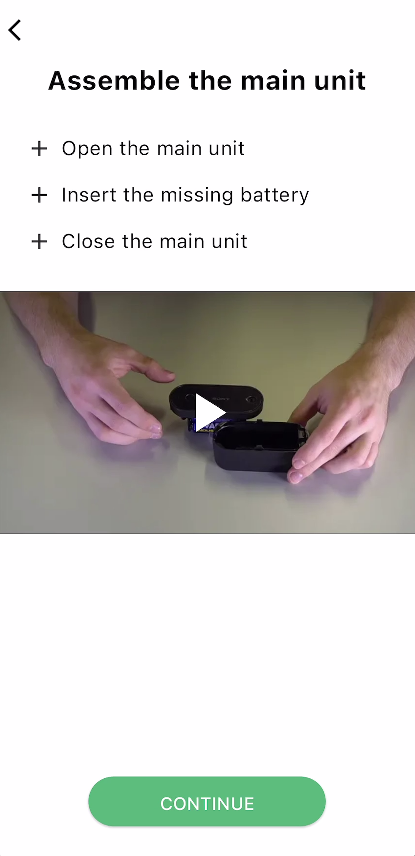

3. メインユニットを開くには、上部を押しながら少し下に押し（ロック機構を解除）、その後前方にスライドさせます（長さ方向）。上部をスライドさせてケースから取り外します。白いラベルはバッテリーパックの横にあります。注意：パッケージからバッテリーを1つ取り付けてください。 ユニットが動作するためには、すべてのバッテリーを正しく取り付ける必要があります。
4. 上部をスライドさせてケースから取り外します。4本のAA電池を正しい向きで装着してください。（メインユニットは静止しているときにスリープモードになります。メインユニットを振ると起動します。ユニットが起動すると、緑色のLEDライトが3秒ごとに点滅し、MACアドレスを送信します。3秒間活動がない場合、再びスリープモードに戻ります。）
5. 重りスタックの上部をアルコールワイプで清掃してください。イソプロピルアルコールが完全に乾くまで数分待つことを確認してください。 メインユニットをトッププレートに設置してください。スタックの種類によって設置場所が異なる場合があります。Life Fitnessのエンジニアリングチームは、メインユニットが対応する製品ラインのトップヘッドプレートに適合することを確認しています。メインユニットを設置する前に、重りスタックの表面を柔らかい布と95%以上の濃度のイソプロピルアルコール（イソプロピル、イソプロパノール、または2-プロパノールとも呼ばれる）で徹底的に清掃してください。

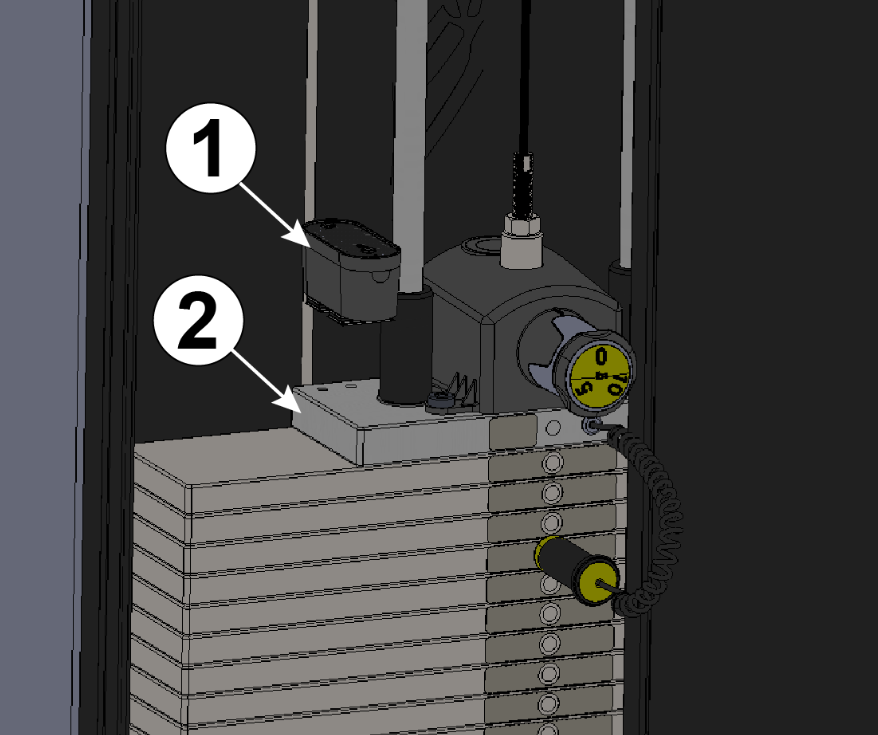

| アイテム | 説明 | 数量 |

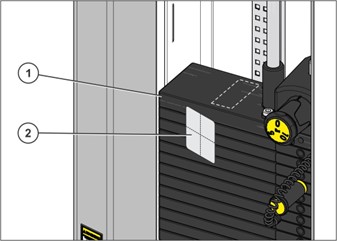

| 1 | 重りスタック | 1 |
| 2 | アルコールワイプ | 1 |

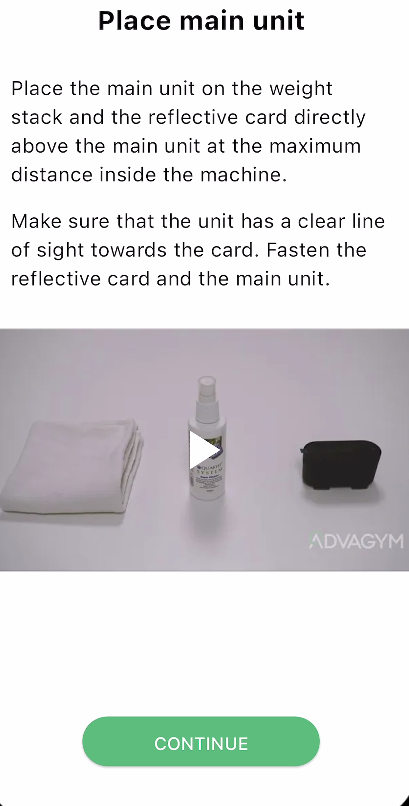

6. メインユニットの保護フィルムを取り外し、バッテリードア/トップカバーがプルピンの方向に開くようにメインユニットを設置し、重りスタックの反射カードの真下にしっかりと押し付けて固定してください。メインユニットは保護プラスチックカバー付きで提供されますが、設置後に取り外す必要があります。センサーウィンドウは清潔で埃がない状態である必要があります。汚れている場合は柔らかい布で清掃してください。注意:ユニットにはあらかじめベルクロテープが装着されていますが、バッテリー交換時にはメインユニットをトッププレートから取り外さず、バッテリードア/トップカバーを開けることをお勧めします。
| アイテム | 説明 | 数量 |
| 1 | メインユニット | 1 |
| 2 | 重りスタック | 1 |
7. メインユニットの組み立てを確認してください
メインユニットの設置完了
反射カードの設置

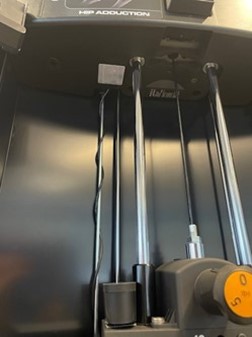

メインユニットは重りスタックのトッププレートに取り付けられ、メインユニットの上部にある平らな表面に取り付けられた反射ステッカーに対して自由な視界を持つようにします。反射ステッカーは、メインユニットに対して自由な視界を持つ機械内部の適切な場所に取り付ける必要があります。光学センサーは、重りスタックと一緒に反射ステッカーに向かって直線的に移動する必要があります。センサーから反射ステッカーに対して約±10度の自由な視野が必要です。メインユニットの最下位置と反射カードの最上部との最大距離は160cm/63インチです。メインユニットと一緒に提供される反射ステッカーを使用する必要があり、他の反射カードは使用できません。

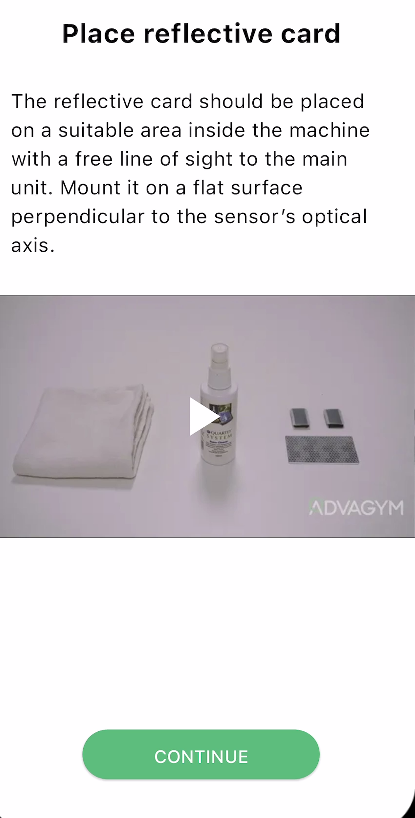

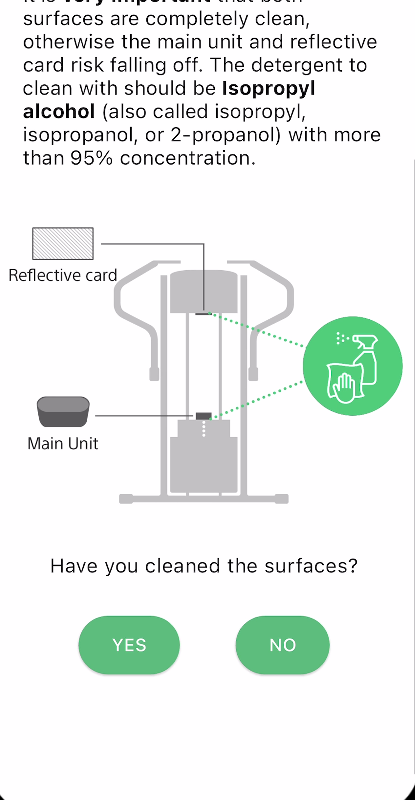

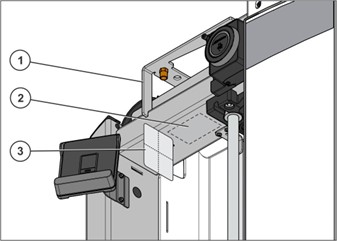

1. タワーのクロスチューブの底部をアルコールワイプで清掃してください。イソプロピルアルコールが完全に乾くまで数分待つことを確認してください。 反射ステッカーは、センサーの光学軸に対して垂直な平らな表面に取り付ける必要があります。表面は事前に95%以上の濃度のイソプロピルアルコール（イソプロピル、イソプロパノール、または2-プロパノールとも呼ばれる）と柔らかい布で清掃してください。
| アイテム | 説明 | 数量 |
| 1 | タワー | 1 |
| 2 | 清掃する場所 | 1 |
| 3 | アルコールワイプ | 1 |

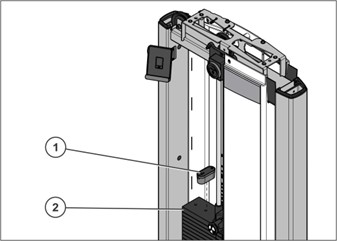

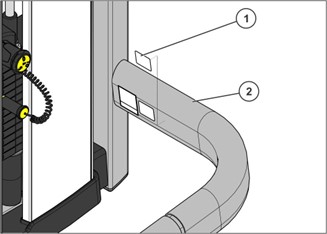

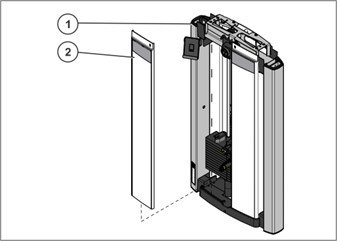

2. 保護フィルムを取り外し、反射カードをタワーのクロスチューブの底部に貼り付けてください。
| アイテム | 説明 | 数量 |
| 1 | タワー | 1 |
| 2 | 反射カード | 1 |
LF Assistアプリを使用する
3. 反射カードを設置したタワーと重りプレートの上部を清掃したことを確認してください
4. 反射カードの設置を確認してください
5. メインユニットの配置を確認する

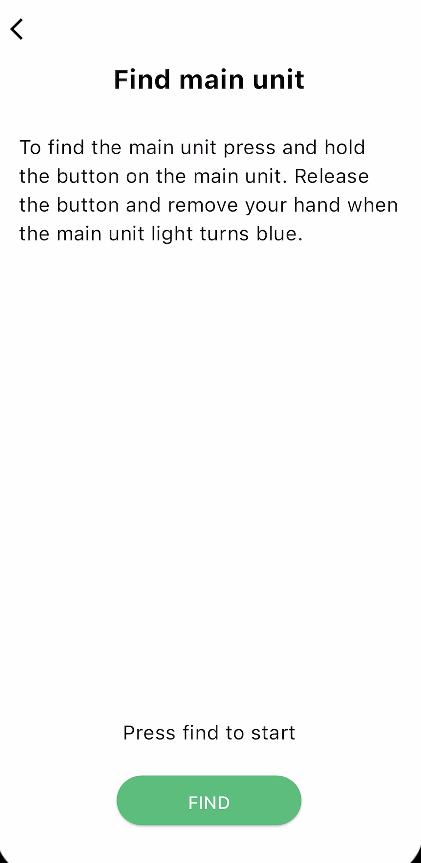

6. アプリの指示に従ってメインユニットをペアリングモードに設定します。「Find」を押してください。
7. アプリケーションが現在メインユニットを検索し、その信号を測定しています。
8. メインユニットと反射カードの間の距離がアプリケーションに記載されている通りであることを確認してください。

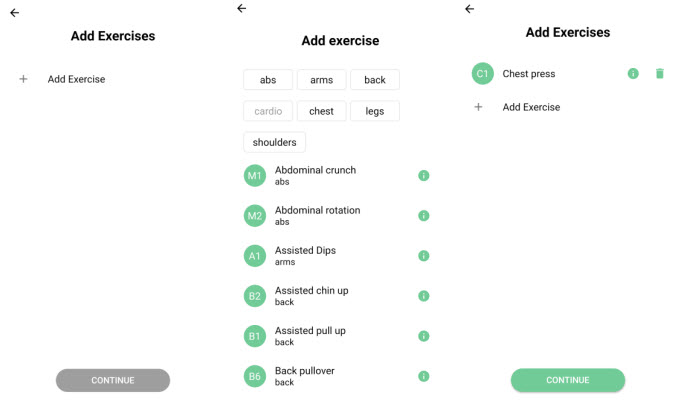

9. Add Exercisesを押してエクササイズを追加するか、既存のエクササイズをジムサイトからコピーするには「copy exercises」を押してください。現在のマシンのエクササイズを選択するには名前を押してください。（エクササイズの説明ビデオを見るには情報ボタンを押してください）
10. 胸部フライ/リアデルト、ヒップアダクション/ヒップアブダクション、アシストディップ/チンなどのマシンエクササイズを追加するには、ステップ9を繰り返すか、「done」を押して続行してください。

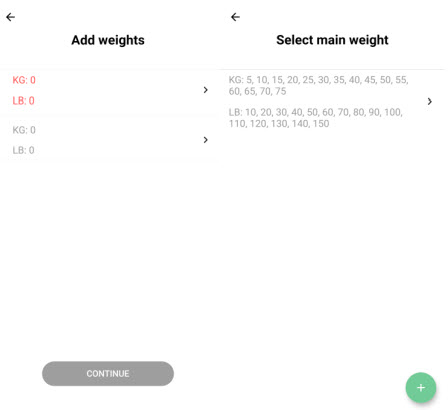

11. 上部のウェイトスタックを押してメインウェイトを選択します。
ウェイトスタックのリストからメインウェイトスタックを選択するか、「+」ボタンを押して新しいものを作成してください。（ジムサイトに最初に設置されるマシンの場合、リストは空です）
マシンのメインウェイトスタックがリストに存在しない場合、以下の手順に従って新しいものを作成してください:

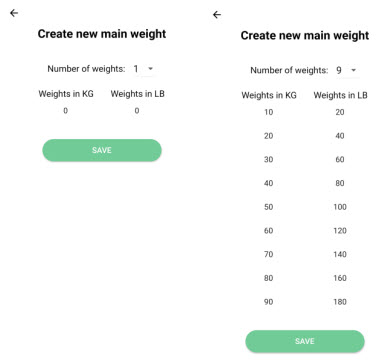

ウェイトスタックのウェイト数を入力します。
ウェイトスタックの最初と2番目の値を追加します。
「スマート追加」ソリューションは、最後のウェイトペアと同じデルタウェイトの値でリストの残りを埋めます。値が正しいことを確認してください。正しくない場合は、ウェイトスタックに従って上から下まで手動で値を修正してください。「保存」を押してください。
マシンに増分ウェイト「追加ウェイト」がある場合:
下部のウェイトスタックを押して追加ウェイトを選択します。
ウェイトスタックのリストから追加ウェイトスタックを選択するか、「+」ボタンを押して新しいものを作成してください。（サイトに最初に設置されるマシンの場合、リストは空です）
マシンの増分ウェイト「追加ウェイト」スタックがリストに存在しない場合、以下の手順に従って新しいものを作成してください:
手順:
ウェイトスタックのスタック数を入力します。
ウェイトスタックの最初と2番目の値を追加します。

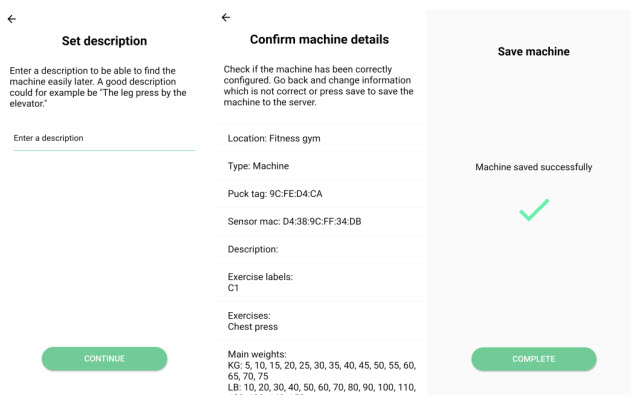

「スマート追加」ソリューションは、メインユニットスタックと同じ方法で値を埋めます。すべての値が正しいことを確認してください。これを迅速に行う方法は、スタックの最下部/最重の数値がアプリの最下部の数値と一致するかどうかを確認することです。正しくない場合は、ウェイトスタックに従って上から下まで手動で値を修正してください。「保存」を押してください。
パックの設置
インシグニアパックの位置
| インシグニアモデル | 説明 | パック位置 L-トリム: 緑 | パック位置 S-トリム: 赤 |
| SS-AB | 腹部 | 中央 | 左 |
| SS-ABD | 腹部アドバンス | 中央 | 左 |
| SS-ADC | アシストディップチン | 中央 | 左 |
| SS-BC | バイセップカール | 中央 | 左 |
| SS-BCD | バイセップカール依存型 | 中央 | 左 |
| SS-BE | バックエクステンション | 中央 | 左 |
| SS-CE | カーフエクステンション | 中央 | 左 |
| SS-CP | チェストプレス | 中央 | 左 |
| SS-CPX | チェストプレスデュアルアクシス | 中央 | 左 |
| SS-FLY | フライ | 中央 | 右 |
| SS-GL | グルート | 中央 | 右 |
| SS-GLD | グルートブリッジ | 中央 | 右 |
| SS-HAA | ヒップアドアブ | 中央 | 右 |
| SS-HAB | ヒップアブダクション | 中央 | 右 |
| SS-HAD | ヒップアダクション | 中央 | 右 |
| SS-LC | レッグカール | 中央 | 左 |
| SS-LE | レッグエクステンション | 中央 | 左 |
| SS-LP | レッグプレス | 中央 | 左 |
| SS-LR | ラテラルレイズ | 中央 | 左 |
| SS-PD | プルダウン | 中央 | 右 |
| SS-PDX | プルダウンデュアルアクシス | 中央 | 右 |
| SS-PEC | ペクトラルフライ | 中央 | 右 |
| SS-RW | ロー | 中央 | 右 |
| SS-SLC | シーテッドレッグカール | 中央 | 左 |
| SS-SLP | シーテッドレッグプレス | 中央 | 左 |
| SS-SP | ショルダープレス | 中央 | 左 |
| SS-TE | トライセップエクステンション | 中央 | 左 |
| SS-TP | トライセッププレス | 中央 | 左 |
| SS-TR | トルソローテーション | 中央 | 右 |
マシンにパックを取り付ける
1. タワーのレップカウンターをアルコールワイプで清掃します。 イソプロピルアルコールが完全に乾くまで数分待つことを確認してください。
| アイテム | 説明 | 数量 |
| 1 | タワー | 1 |
| 2 | レップカウンター | 1 |
| 3 | アルコールワイプ | 1 |
プラスドライバーを使用して、バッテリーパックトレイのネジを2本取り外します。既存のレップカウンターからバッテリーを取り外します。バッテリーパックトレイをレップカウンターにスライドさせ、ネジを16-20 in-lbs (1.8-2.2Nm)で締めます。
| 項目 | 説明 | 数量 |
| 1 | レップカウンター | 1 |
| 2 | バッテリーパックトレイ | 1 |
| 3 | AA電池 | 2 |
| 4 | ネジ、8 X 3/4 DIN PHL AB ST ZB | 2 |
レップカウンターカバーを慎重にレップカウンターの上に置きます。
| 項目 | 説明 | 数量 |
| 1 | レップカウンター | 1 |
| 2 | レップカウンターカバー | 1 |
3. パックの保護裏紙を取り外し、慎重に中央に配置してレップカウンターに貼り付けます。
| 項目 | 説明 | 数量 |
| 1 | レップカウンター | 1 |
| 2 | パック | 1 |
4. パックの電源を入れるために絶縁体を取り外します

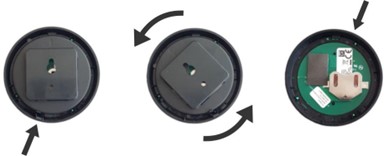

CR2450電池は事前に取り付けられています。電池を有効化するには、黄色で強調表示された絶縁プルタブを優しく取り外してください。プルタブを強く引き抜くと電池が外れる可能性があります。パックのライトは青色に点灯し、その後消灯するはずです。パックを開ける必要がある場合は、以下の指示に従ってください。
注意: 電池（CR2450）を交換する必要がある場合は、古い電池を取り外してください。
新しい電池を取り付けるには、電池を正の面が上を向くようにスロットにスライドさせます。
パックを閉じるには、背面部品の矢印を見つけます。矢印はロックタブを指している必要があります。背面部品を右に回してクリック音がするまで回します。
LF Assistアプリを使用する

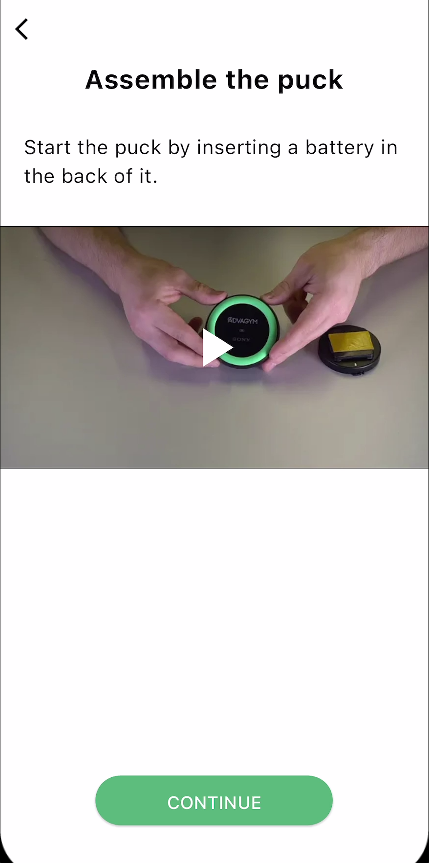

5. 電池が有効であることを確認します

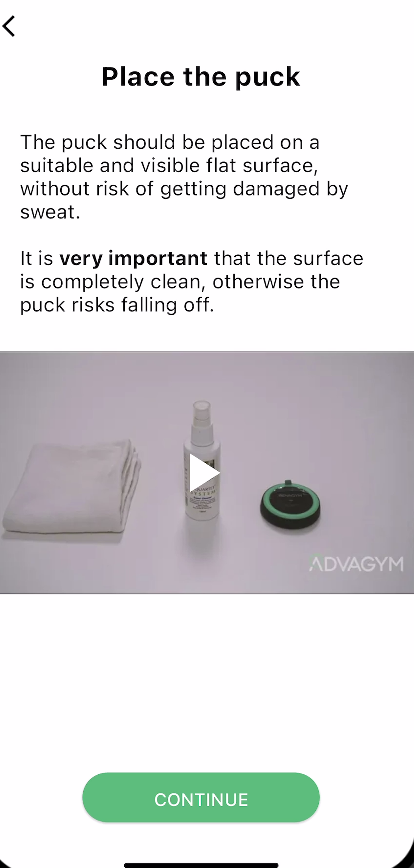

6. パックの配置を確認します

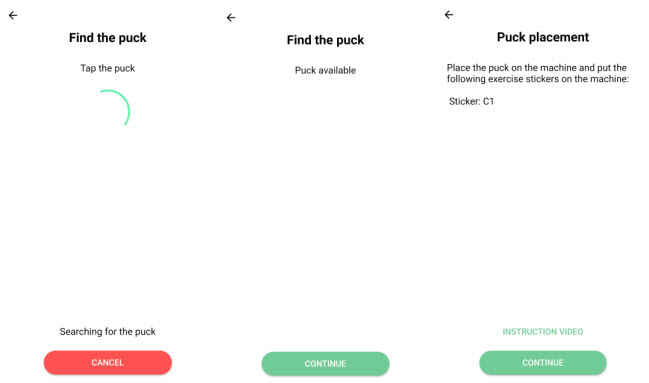

7. アプリの指示に従ってパックを識別します。

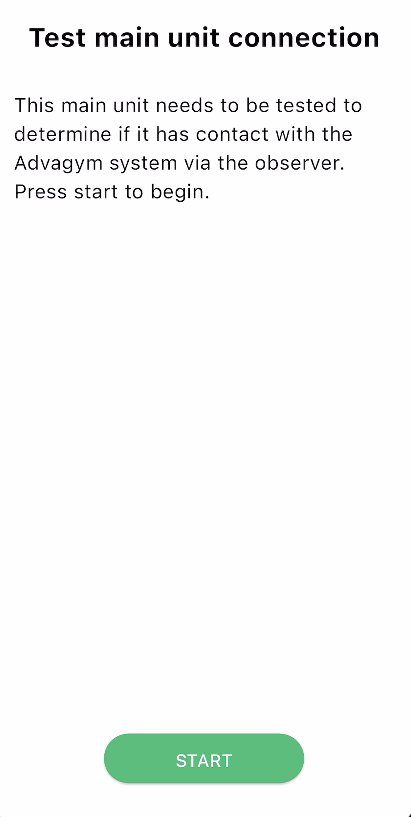

8. テストを開始するには、メインユニットのボタンを押して放し、LEDが青色になるまで待ちます。これには最大3分かかる場合があります。成功した場合、メインユニットがオブザーバーと通信できることを意味します。
- 成功しない場合、テストはさらに3回失敗します。メインユニットをインストールできない場合は、カスタマーサポートに連絡してください。以下の記事をご覧ください：Life Fitnessサービスサポート連絡先情報
- ユニットがオブザーバーから遠すぎる場合、距離の問題である可能性があります。注意: カバー範囲が328平方フィートを超える場合、追加のオブザーバーが必要になる場合があります。
インシグニアの再組み立て
1. タワーにシュラウドインサートを取り付け、16-20 in-lbs (1.8-2.2 Nm)で締めます。
| 項目 | 説明 | 数量 |
| 1 | タワー | 1 |
| 2 | シュラウドインサート | 1 |
| 2 | M8 X 3/4 パンヘッドネジ | 1 |
2. シュラウド押出部をフロントシュラウドに取り付け、慎重にフロントシュラウドアセンブリを元の位置にスライドさせます。
| 項目 | 説明 | 数量 |
| 1 | タワー | 1 |
| 2 | フロントシュラウドアセンブリ | 1 |
3. フロントシュラウドのネジを交換し、16-20 in-lbs (1.8-2.2 Nm) に締め付けます。
| 項目 | 説明 | 数量 |
| 1 | フロントシュラウド | 1 |
| 2 | M8 X 3/4 パンヘッドネジ | 1 |
4. ハードウェア、タワーキャップを交換し、8-10 ft-lbs (10.8-13.5 Nm) に締め付けます。
| 項目 | 説明 | 数量 |
| 1 | M10 X 1.5 25mm ネジ | 4 |
| 2 | 3/8 フラットワッシャー | 4 |
| 3 | タワーキャップ | 1 |

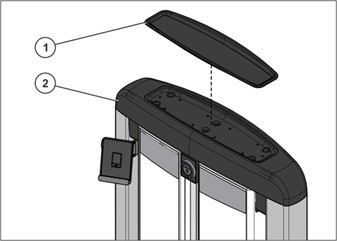

5. タワーキャップトレイをタワーキャップに押し戻します。
| 項目 | 説明 | 数量 |
| 1 | タワーキャップトレイ | 1 |
| 2 | タワーキャップ | 1 |
6. ユニットのメインフレームに既存のシリアル番号ラベルを見つけます。エリアを清掃し、取り付けるユニットのメインフレームにシリアル番号ラベルを貼り付けます。
| 項目 | 説明 | 数量 |
| 1 | シリアル番号ラベル | 1 |
| 2 | メインフレーム | 1 |

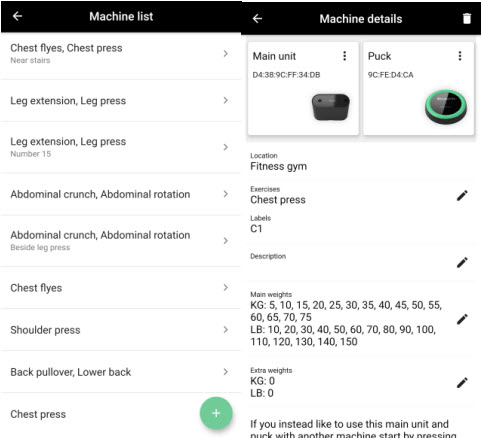

マシンの削除、編集、交換
1. サイト概要で「マシン」タブを押します。
2. マシン概要で変更するマシンを選択します。
3. 変更する情報の横にあるペンを押します。メインユニットまたはパックを編集するにはドットメニューを押し、マシンを削除するにはゴミ箱を押します。
編集
1. エクササイズを追加または削除するには、エクササイズの横にあるペンを押します。
2. パックのドットメニューを押して、エクササイズゾーンパックを別のパックに交換します。
3. マシンの説明を変更するには、説明の横にあるペンを押します。
4. メインまたは増分重量「追加重量」を変更するには、重量の横にあるペンを押します。
削除
1. ゴミ箱を押して確認し、マシンを削除します。削除しない場合は「いいえ」を押します。
再インストール
システムから機器が削除されたので、アプリのインストールプロセスに従ってパックとメインユニットを再構成することができます。
追加の情報については、以下の記事をご覧ください：Life Fitness Connect System Kit Strength Installation Instructions
