追加のHammer Strength製品におけるデバイスホルダーの設置については、次の記事をご覧ください。Life Fitness Connect System Kit Hammer Strengthデバイスホルダー、メインユニット、反射カード、およびパック設置手順
目次
Hammer Strength HS-HGデバイスホルダーの組み立て

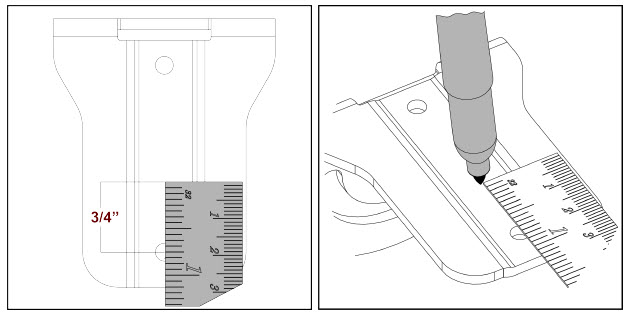

1. 携帯電話ブラケットの曲がった部分を下向きにして、ブラケットの底部穴の中心から¾インチを測定し、黒いマーカーで印を付けます。

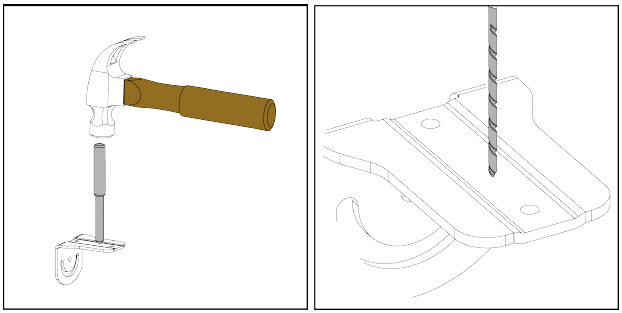

2. センターパンチとハンマーを使用して印を付けた部分に小さなへこみを作り、次に1/8インチのドリルビットを使用してブラケットに穴を開けます。これが完了したら、ブラケットを脇に置きます。
Hammer Strength HS-HGデバイスホルダーの設置
1. 増分ウェイトが下げられた位置にある場合は、リリースノブを外側に引っ張って元の位置に戻します。

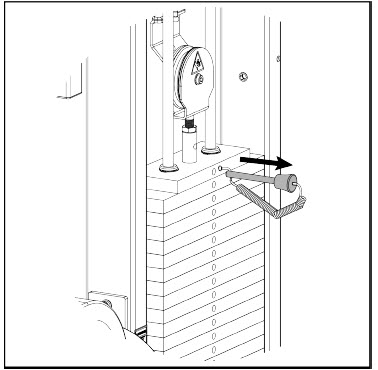

2. ウェイトスタックからセレクターピンを取り外します。

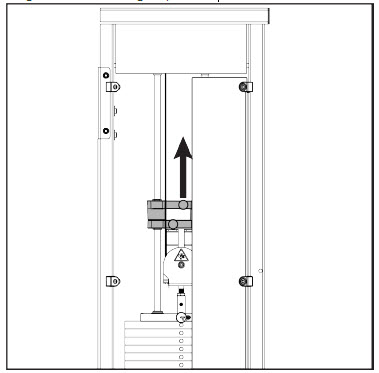

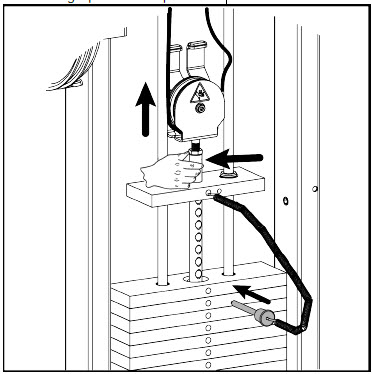

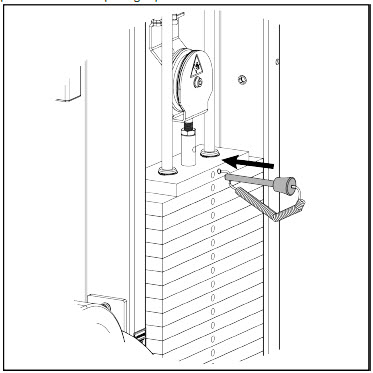

3. プーリーの下でセレクターロッドを慎重に掴み、ケーブルに緩みを作るために上方に持ち上げ、セレクターピンをウェイトスタックに再挿入します。

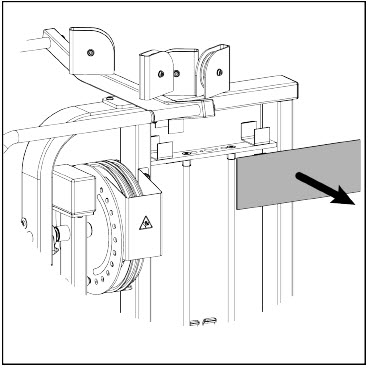

4. 右側のプラカード（ピンセレクター側に面しているプラカード）を取り外します。

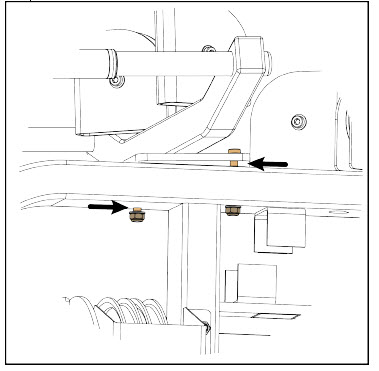

5. 17mmレンチと7mmヘックスビットを使用して、ハンドルバー溶接プレートを固定している前後のボルトを緩めますが、取り外さないでください。

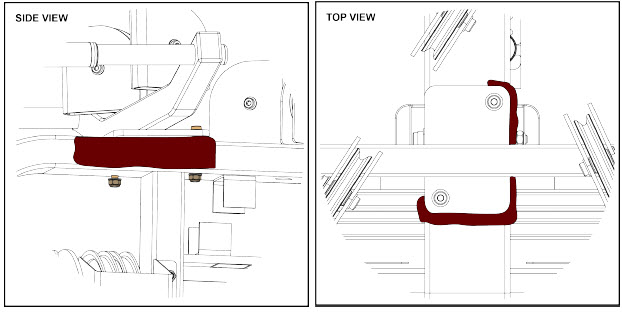

6. ハンドルバー溶接プレートとフレームの間にショップラグを挟み、パウダーコートを保護します。

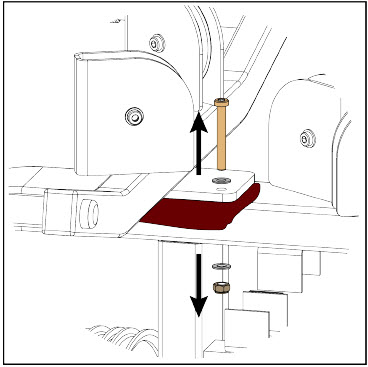

7. 後部ボルト（4つのプーリーの間のボルト）を取り外します。

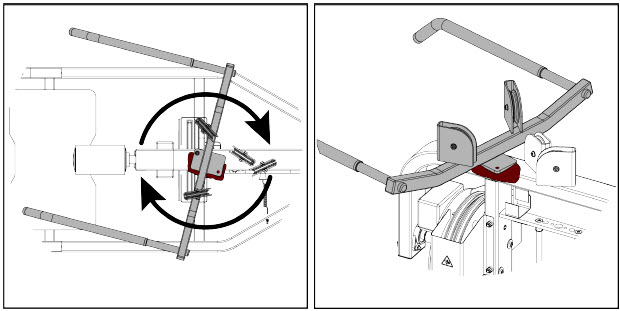

8. ハンドルバー溶接部を慎重に右側に回転させます。

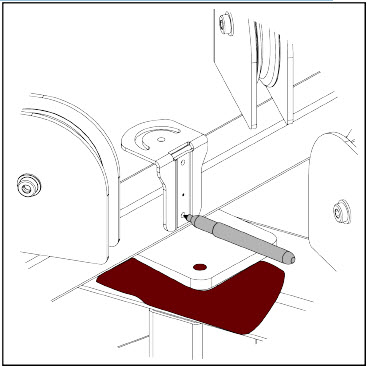

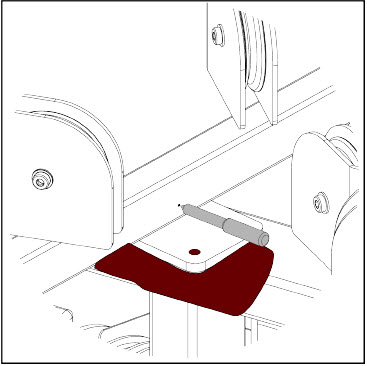

9. デバイスホルダーアセンブリからデバイスホルダーを取り出し、曲がった端が外側を向くようにして、ハンドルバー取り付けプレートの中央に配置し、溶接部のすぐ上に置きます。その後、クロスバーの下部の穴をマークします。
10. センターパンチとハンマーを使用して、マークした箇所のハンドルバークロスバーにくぼみを作ります。
11. 警告: インパクトドライバーではなく電動ドリルを使用してください。

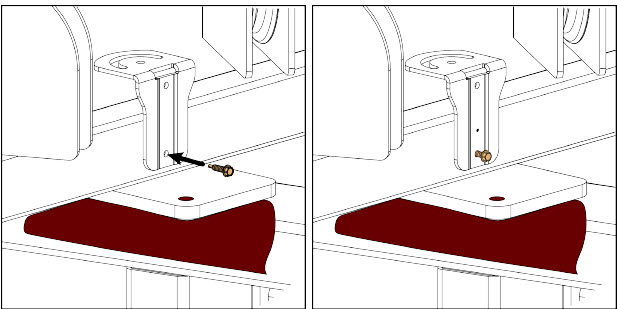

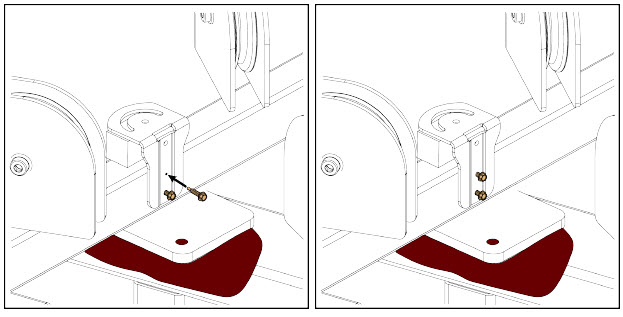

電話ブラケットを元の位置に戻し、¼インチソケットを使用して、最初の#8-18 x3/4インチのセルフタッピングネジを下部の穴に緩く挿入します。

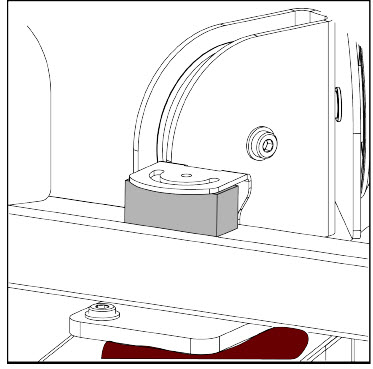

12. スペーサー（例: 木片）を約2.5インチ x 1インチのサイズで電話ブラケットの曲がった端の下に置き、ブラケットをまっすぐに保ちます。
13. 警告: インパクトドライバーではなく電動ドリルを使用してください。
¼インチソケットを使用して、2つ目の#8-18 x3/4インチのセルフタッピングネジを2つ目の穴に緩く挿入します。

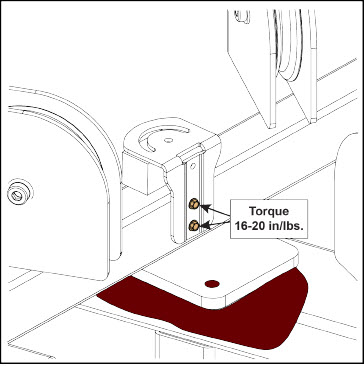

14. 注意: ネジを16-20インチポンドのトルクで締めてください。
両方のネジを締め、16-20インチポンドのトルクで固定します。
注意: 手持ちの掃除機を使用して金属の破片を掃除し、取り除いてください。

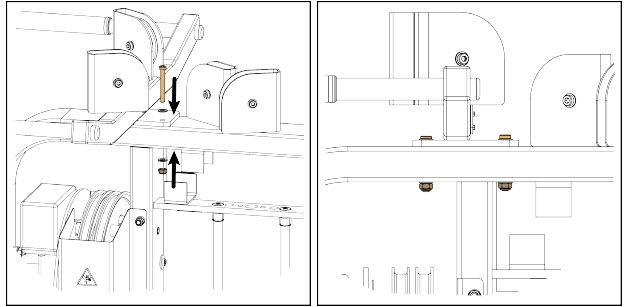

15. ハンドルバー溶接部を慎重に元の位置に戻し、作業用の布を取り除き、ステップ8で取り外したナット付きボルトを挿入します。その後、7mm六角ビットと17mmレンチを使用して、前後のボルトを締めます。

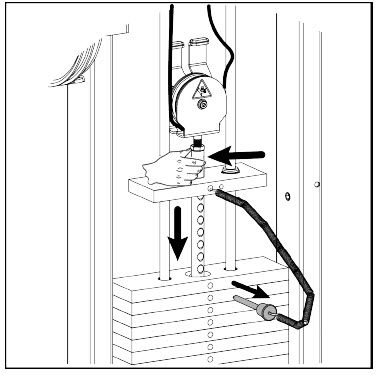

16. セレクターロッドをつかみ、ウェイトスタックからセレクターピンを取り外します。その後、トッププレートをスタックにゆっくりと下ろし、セレクターピンを再挿入します。
17. デバイスホルダーの取り付けが完了しました。
以下の記事をご覧ください: Life Fitness Connect System Kit Hammer Strength デバイスホルダー、メインユニット、反射カード、およびパックの取り付け手順 メインユニット、反射カード、およびパックの取り付けを行うための手順が記載されています。
