목차

• 장치 홀더 조립
• 인시그니아 분해
• 장치 홀더 설치
• 본체 및 반사 카드 설치
• 퍼크 설치
• 인시그니아 재조립



키트 구성품

인시그니아 및 액시엄 장치 홀더 키트 구성품



항목	설명	수량
1	퍼크	1
2	장치 홀더 선반	1
3	왼쪽 브래킷	1
4	오른쪽 브래킷	1
5	반사 카드	1
6	알코올 물티슈 (3팩)	1
7	반복 카운터 커버	1
8	본체	1
9	AA 배터리	4
10	고무 패킹	2
11	8 X 3/4 PHL PAN 나사	4
12	8-18 X 3/4 셀프 태핑 나사	2
13	시리얼 라벨	1



필요한 도구

• 센터 펀치
• 줄자
• 망치 또는 데드 블로우 망치
• 코드리스 드릴
• ¼" 소켓
• 수평기
• 진공청소기
• 라쳇
• M10 라쳇 렌치
• M5 육각 비트
• 세밀한 포인트 마커
• 7 mm 육각 비트
• 걸레 (가이드 로드 유지보수)
• 라텍스 또는 니트릴 장갑 (가이드 로드 유지보수)
• 3:1 오일 (가이드 로드 유지보수)
• 리튬 그리스 (가이드 로드 유지보수)



장치 홀더 조립

인시그니아 장치 홀더 위치

인시그니아 모델	설명	장치 홀더 위치
SS-AB	복부	왼쪽
SS-ABD	복부 어드밴스	왼쪽
SS-ADC	어시스티드 딥 친	왼쪽
SS-BC	이두근 컬	왼쪽
SS-BCD	이두근 컬 디펜던트	왼쪽 외부 (일러스트 참조)
SS-BE	등 확장	왼쪽
SS-CE	종아리 확장	왼쪽
SS-CP	가슴 프레스	왼쪽
SS-CPX	가슴 프레스 듀얼 축	왼쪽
SS-FLY	플라이	왼쪽
SS-GL	둔부	오른쪽
SS-GLD	둔부 브릿지	왼쪽
SS-HAA	엉덩이 내전-외전	왼쪽
SS-HAB	엉덩이 외전	왼쪽
SS-HAD	엉덩이 내전	왼쪽
SS-LC	다리 컬	왼쪽
SS-LE	다리 확장	왼쪽
SS-LP	다리 프레스	왼쪽
SS-LR	측면 올리기	오른쪽
SS-PD	풀다운	오른쪽
SS-PDX	풀다운 듀얼 축	오른쪽
SS-PEC	가슴 플라이	오른쪽
SS-RW	로우	오른쪽
SS-SLC	앉아서 다리 컬	왼쪽
SS-SLP	앉아서 다리 프레스	왼쪽
SS-SP	어깨 프레스	왼쪽
SS-TE	삼두근 확장	왼쪽 외부 (일러스트 참조)
SS-TP	삼두근 프레스	왼쪽
SS-TR	몸통 회전	오른쪽

1. 장치 홀더가 설치될 유닛에 필요한 브래킷(왼쪽 또는 오른쪽)을 선택하고 사용하지 않는 브래킷은 폐기하십시오. 참고: 브래킷에서 'L'(왼쪽) 및 'R'(오른쪽) 컷아웃을 확인하십시오.

항목	설명	수량
1	왼쪽 브래킷	1
2	오른쪽 브래킷	1



2. 브래킷 탭을 장치 홀더 선반 뒤쪽에 삽입하십시오.

항목	설명	수량
1	기기 홀더 선반	1
2	브래킷 (오른쪽)	1



3. 8 X 3/4 PHL PAN 나사를 삽입하고 16-20 in-lbs (1.8-2.2 Nm)로 조입니다.

항목	설명	수량
1	기기 홀더	1
2	8 X 3/4 PHL PAN 나사	2



기기 홀더 장착 위치

기기 홀더에는 내부와 외부 두 가지 장착 방법이 있습니다.



내부 장착

기기 홀더가 타워 내부에 장착됩니다.



외부 장착

기기 홀더가 타워 외부에 장착됩니다 (SS-BCD 및 SS-TE)

항목	설명	수량
1	타워 캡	1
2	타워 프레임	1
3	기기 홀더	1



Insignia 분해

1. 고정 템플릿을 주문하거나 부품 번호 1019762-0001을 사용합니다. 템플릿을 참조하세요. (템플릿을 왼쪽 및 오른쪽으로 업데이트) 프린터를 8-1/2" x 11"로 설정하여 1:1 비율로 출력합니다. 치수를 확인하고 필요하면 다시 조정하세요. 점선에 따라 잘라냅니다.

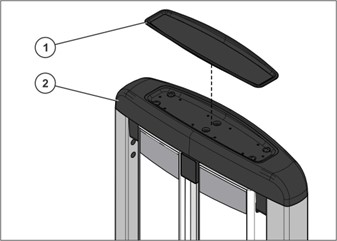

2. 타워 캡에서 타워 캡 트레이를 들어 올려 제거합니다.

항목	설명	수량
1	타워 캡 트레이	1
2	타워 캡	1

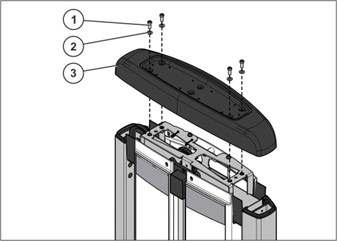

3. 하드웨어와 타워 캡을 느슨하게 하고 제거합니다.

항목	설명	수량
1	M10 X 1.5 25mm 나사	4
2	3/8 플랫 와셔	4
3	타워 캡	1

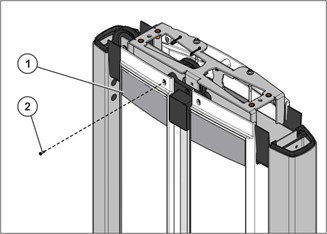

4. 기기 홀더가 장착될 쪽에 따라 전면 쉐라우드에서 나사를 느슨하게 하고 제거합니다.

항목	설명	수량
1	전면 쉐라우드	1
2	M8 X 3/4 팬 헤드 나사	1

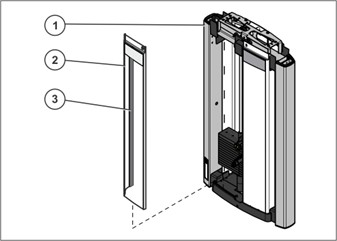

5. 쉐라우드 압출이 여전히 부착되어 있는지 확인하면서 전면 쉐라우드를 조심스럽게 들어 올려 제거합니다.

항목	설명	수량
1	타워	1
2	전면 쉐라우드	1
3	쉐라우드 압출	1



6. 타워에서 M8 X 3/4 팬 헤드 나사와 쉐라우드 삽입물을 제거합니다.

항목	설명	수량
1	타워	1
2	쉐라우드 삽입물	1
3	M8 X 3/4 팬 헤드 나사	1





Insignia 기기 홀더 설치

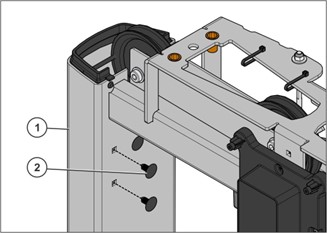

7. 2021년 9월 1일 이후 제작된 장치의 경우, 타워의 정사각형 구멍에서 두 개의 구멍 플러그를 제거하고 다음 세 단계를 건너뜁니다.

항목	설명	수량
1	타워	1
2	홀 플러그	2

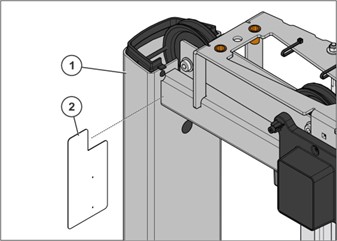

8. 2021년 9월 1일 이전에 제작된 장치의 경우, 사각형 구멍이 없는 경우 템플릿을 타워의 크로스 튜브에 단단히 밀착시킵니다.

항목	설명	수량
1	타워	1
2	템플릿	1

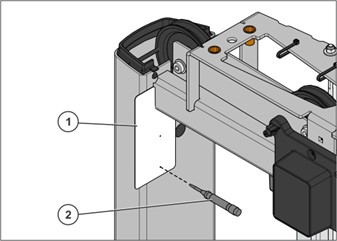

9. 2021년 9월 1일 이전에 제작된 장치의 경우, 하단 템플릿 구멍 표시에서 오직 중심 펀치를 사용하여 장치 홀더 위치를 정확히 지정합니다.

항목	설명	수량
1	템플릿	1
2	중심 펀치	1



중요! 10-13단계에서는 임팩트 드라이버가 아닌 전동 드릴을 사용하세요

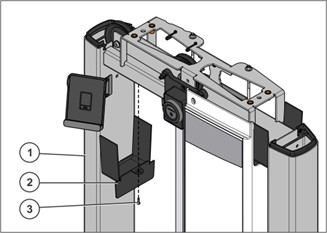

10. 2021년 9월 1일 이전에 제작된 장치의 경우, 장치 홀더를 고정하기 위해 하단 중심 펀치 표시에서 셀프 태핑 나사를 하나 시작합니다 - 조이지 마세요.

11. 장치 홀더가 수평이 되도록 정렬한 후, 상단 장치 홀더 구멍에서 중심 펀치를 사용합니다. 다른 셀프 태핑 나사를 사용하여 중심 펀치 표시에서 장치 홀더를 장착합니다. 16-20 in-lbs (1.8-2.2 Nm)로 조입니다. 너무 꽉 조이지 마세요

12. 다시 돌아가서 하단 셀프 태핑 나사를 16-20 in-lbs (1.8-2.2 Nm)로 조입니다. 너무 꽉 조이지 마세요

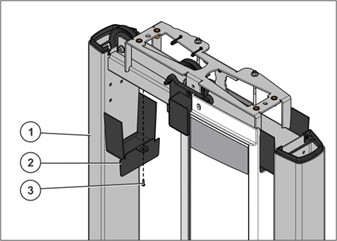

항목	설명	수량
1	타워	1
2	장치 홀더	1
3	8-18 X 3/4 셀프 태핑 나사	2

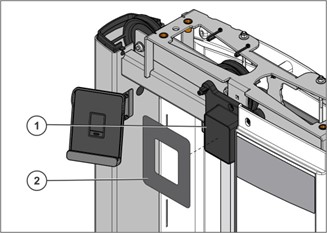

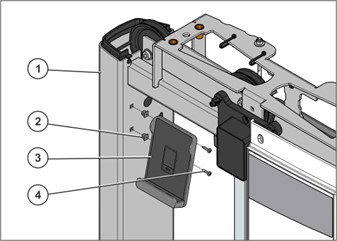

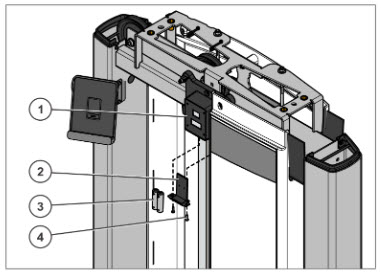

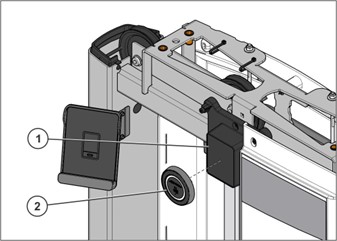

13. 2021년 9월 1일 이후에 제작된 장치의 경우, 고무 패킹과 8 X 3/4 PHL PAN 나사를 사용하여 장치 홀더를 장착합니다. 16-20 in-lbs (1.8-2.2 Nm)로 조입니다. 너무 꽉 조이지 마세요

항목	설명	수량
1	타워	1
2	고무 패킹	2
3	장치 홀더	1
4	8 X 3/4 PHL PAN 나사	2



장치 홀더 설치 완료







메인 유닛 설치



메인 유닛은 웨이트 스택이 장착된 체육관 기계에서 퍼크와 함께 사용됩니다. 메인 유닛은 웨이트 스택의 상단 플레이트에 장착되며, 메인 유닛 위의 평평한 표면에 부착된 반사 스티커를 자유롭게 볼 수 있는 위치에 있어야 합니다. 반사 스티커는 메인 유닛과 자유롭게 볼 수 있는 위치에 기계 내부의 적합한 영역에 반드시 부착해야 합니다. 광학 센서는 웨이트 스택과 함께 반사 스티커를 향해 직선으로 이동해야 합니다. 센서와 반사 스티커 사이에는 약 +/- 10도의 자유로운 시야가 있어야 합니다. 메인 유닛이 가장 낮은 위치에 있을 때와 상단의 반사 카드 사이의 최대 거리는 160cm/63인치입니다.



LF Assist 앱 사용

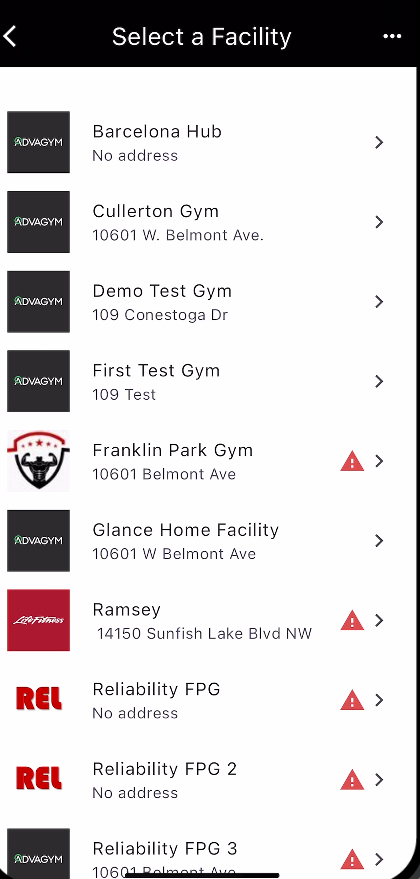

Life Fitness 플래너가 설치할 시설에 대한 액세스를 제공했을 것입니다. 시설이 보이지 않으면 플래너에게 문의하세요. 플래너는 거의 실시간으로 귀하의 계정을 추가할 수 있습니다. 변경 사항이 적용된 후 목록을 새로 고치려면 오른쪽 상단의 3개의 점을 클릭하고 체육관 새로고침을 클릭하세요.

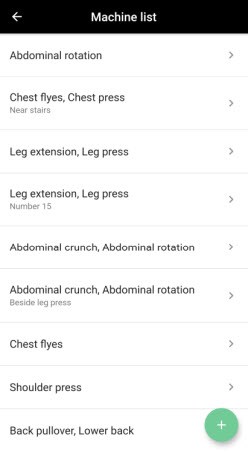

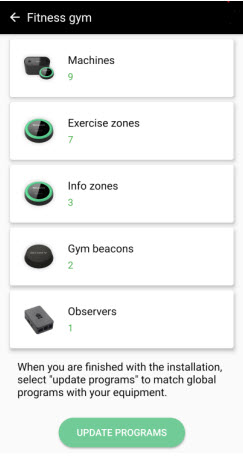

1. 사이트 개요에서 기계 탭을 누릅니다.

2. 기계 개요에서 "+" 버튼을 누릅니다.

3. 상단을 누르고 약간 아래로 밀어 잠금 메커니즘을 해제한 후 앞으로 슬라이드(길이 방향)하여 메인 유닛을 엽니다. 상단을 슬라이드하여 케이스에서 들어 올립니다. 흰색 라벨은 배터리 팩 옆에 위치해 있습니다. 참고: 포장된 배터리 중 하나를 설치하세요,  유닛이 작동하려면 모든 네 개의 배터리를 올바르게 설치해야 합니다.

4. 상단을 밀어 케이스에서 들어 올립니다. AA 배터리를 설치하며, 모든 4개의 배터리가 올바르게 배치되었는지 확인합니다. (주 장치는 정지 상태일 때 절전 모드에 있습니다. 주 장치를 흔들면 깨어납니다. 장치가 깨어나면 녹색 LED가 3초마다 깜빡이며 MAC 주소를 방출합니다. 3초 동안 활동이 없으면 다시 절전 모드로 돌아갑니다.)









5. 알코올 물티슈로 웨이트 스택 상단을 청소합니다. 이소프로필 알코올이 완전히 건조될 때까지 몇 분 기다리십시오. 주 장치를 상단 플레이트에 배치합니다. 스택 유형에 따라 위치가 다를 수 있습니다. Life Fitness 엔지니어링 팀은 지원되는 제품 라인의 상단 헤드플레이트에 주 장치가 적합하다는 것을 확인했습니다. 웨이트 스택 표면은 부드러운 천과 95% 이상의 농도를 가진 이소프로필 알코올(이소프로필, 이소프로판올 또는 2-프로판올이라고도 함)로 철저히 청소한 후 주 장치를 표면에 장착해야 합니다.

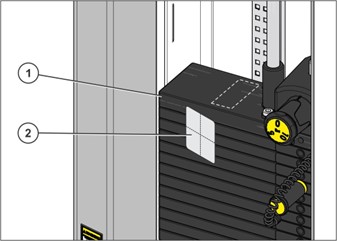

항목	설명	수량
1	웨이트 스택	1
2	알코올 물티슈	1

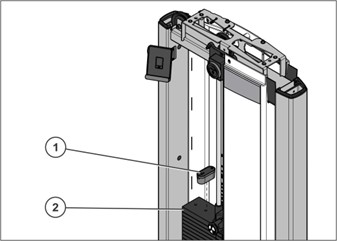

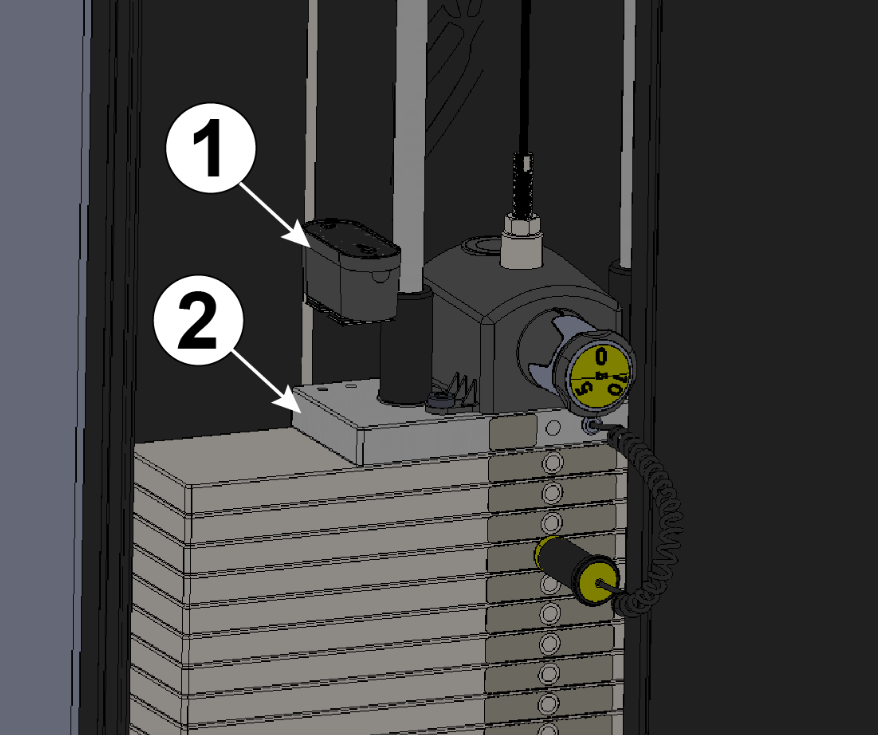

6. 주 장치의 보호 뒷면을 제거하고, 배터리 도어/상단 커버가 풀 핀 쪽으로 열리도록 주 장치를 설치 - 웨이트 스택에 눌러 부착합니다. 반사 카드 바로 아래에 부착합니다. 주 장치는 설치 후 제거해야 하는 보호 플라스틱 커버와 함께 제공됩니다. 센서 창은 깨끗하고 먼지가 없어야 합니다. 더러울 경우 부드러운 천으로 청소할 수 있습니다. 참고: 장치가 벨크로 테이프로 미리 장착되어 있지만, 배터리 교체 시 상단 플레이트에서 주 장치를 제거하지 않고 배터리 도어/상단 커버를 여는 것을 권장합니다.



항목	설명	수량
1	주 장치	1
2	웨이트 스택	1

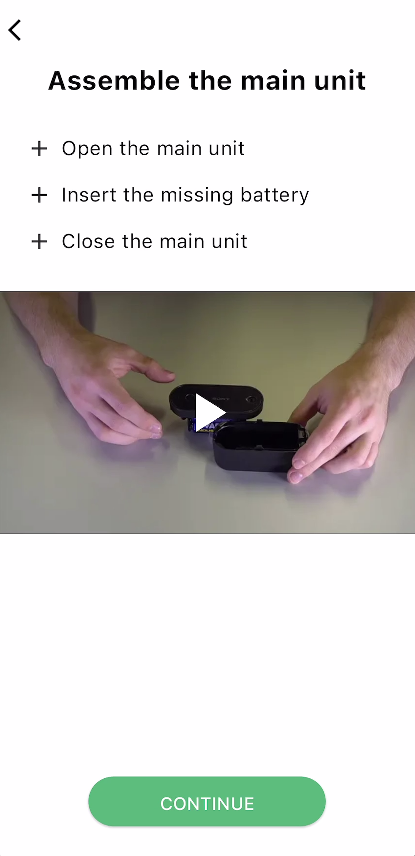

7. 주 장치 조립 확인

주 장치 설치 완료





반사 카드 설치

주 장치는 웨이트 스택의 상단 플레이트에 장착되며, 주 장치 위의 평평한 표면에 부착된 반사 스티커를 자유롭게 볼 수 있는 위치에 있습니다. 반사 스티커는 주 장치와 자유로운 시야를 가진 기계 내부의 적합한 영역에 반드시 부착해야 합니다. 광학 센서는 웨이트 스택과 함께 반사 스티커를 향해 직선으로 이동해야 합니다. 센서와 반사 스티커 사이에는 약 +/- 10도의 자유로운 시야가 있어야 합니다. 주 장치가 가장 낮은 위치에 있을 때와 반사 카드가 가장 높은 위치에 있을 때의 최대 거리는 160cm/63인치입니다. 주 장치와 함께 제공된 반사 스티커를 사용해야 하며, 다른 반사 카드는 허용되지 않습니다.

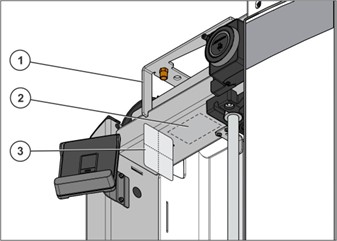

1. 타워의 크로스 튜브 하단을 알코올 물티슈로 청소합니다. 이소프로필 알코올이 완전히 건조될 때까지 몇 분 기다리십시오. 반사 스티커는 센서의 광학 축에 수직인 평평한 표면에 장착되어야 합니다. 표면은 사전에 95% 이상의 농도를 가진 이소프로필 알코올(이소프로필, 이소프로판올 또는 2-프로판올이라고도 함)과 부드러운 천으로 청소해야 합니다.

항목	설명	수량
1	타워	1
2	청소할 영역	1
3	알코올 물티슈	1

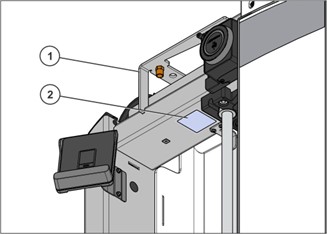

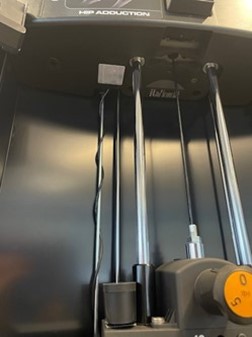

2. 보호 뒷면을 제거하고 반사 카드를 타워의 크로스 튜브 하단에 부착합니다.

항목	설명	수량
1	타워	1
2	반사 카드	1

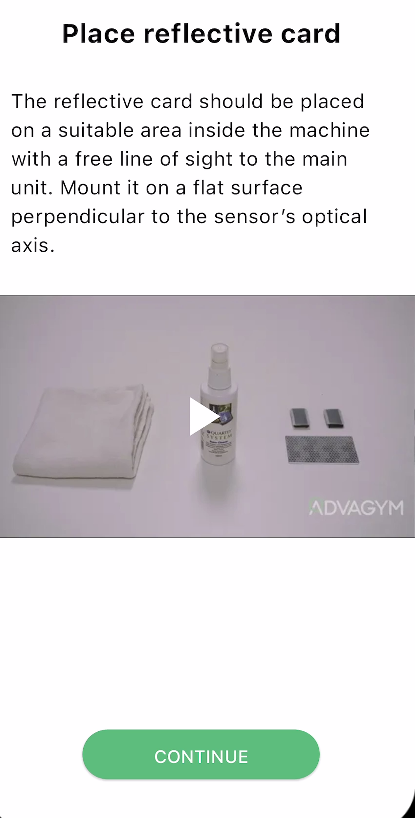

LF Assist 앱 사용

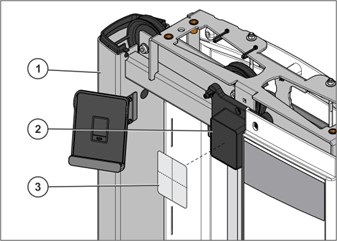

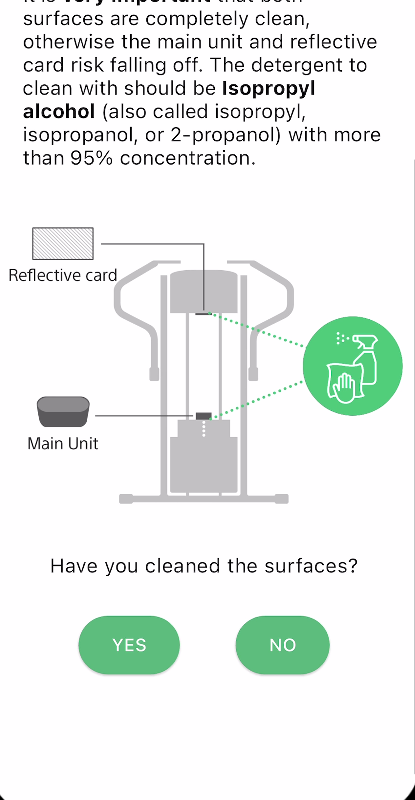

3. 반사 카드를 배치한 타워와 웨이트 플레이트 상단을 청소했는지 확인합니다.

4. 반사 카드 배치를 확인합니다.

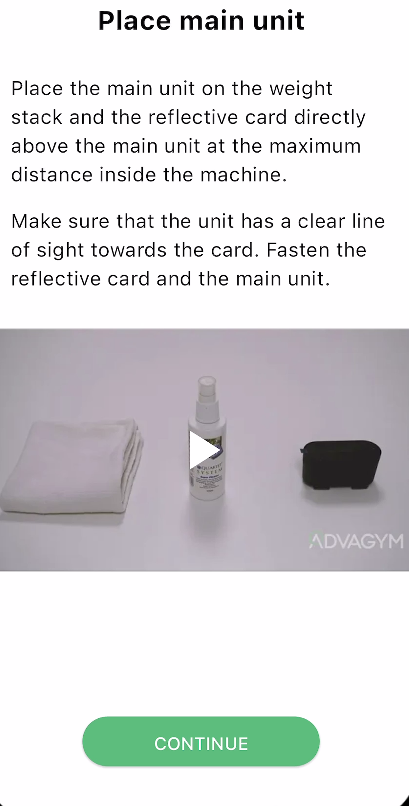

5. 메인 유닛의 위치를 확인합니다



6. 앱의 지침에 따라 메인 유닛을 페어링 모드로 설정합니다. Find를 누릅니다

7. 애플리케이션이 현재 메인 유닛을 검색하고 신호를 측정하고 있습니다.



8. 메인 유닛과 반사 카드 간의 거리가 애플리케이션에 표시된 대로 대략적인지 확인합니다.





9. Add Exercises를 눌러 운동을 추가하거나 이미 체육관 사이트에 있는 운동을 복사하려면 운동을 복사합니다. 이름을 눌러 현재 기계에 맞는 기계 운동을 선택합니다. (운동의 설명 영상을 보려면 정보 버튼을 누르세요)

10. 가슴 플라이/리어 델트, 힙 어덕션/힙 어브덕션, 어시스트 딥/친과 같은 기계 운동을 추가하려면 9단계를 반복하거나 완료를 눌러 계속 진행합니다.



11. 상단 웨이트 스택을 눌러 주요 웨이트를 선택합니다.
웨이트 스택 목록에서 주요 웨이트 스택을 선택하거나 “+” 버튼을 눌러 새로 생성합니다. (체육관 사이트에 처음 설치되는 기계라면 목록이 비어 있을 것입니다)

기계의 주요 웨이트 스택이 목록에 없을 경우, 다음 단계를 따라 새로 생성합니다:
웨이트 스택의 웨이트 개수를 입력합니다.
웨이트 스택의 첫 번째와 두 번째 값을 추가합니다.

“스마트 추가” 솔루션은 마지막 웨이트 쌍과 동일한 델타 웨이트 값으로 나머지 목록을 채웁니다. 값이 올바른지 확인합니다. 그렇지 않으면 상단에서 하단까지 웨이트 스택에 따라 값을 수동으로 수정합니다. 저장을 누릅니다.

기계에 증분 웨이트 “추가 웨이트”가 있는 경우:
하단 웨이트 스택을 눌러 추가 웨이트를 선택합니다.
웨이트 스택 목록에서 추가 웨이트 스택을 선택하거나 “+” 버튼을 눌러 새로 생성합니다. (사이트에 처음 설치되는 기계라면 목록이 비어 있을 것입니다)

기계의 증분 웨이트 "추가 웨이트" 스택이 목록에 없을 경우, 다음 단계를 따라 새로 생성합니다:
웨이트 스택의 스택 개수를 입력합니다.
웨이트 스택의 첫 번째와 두 번째 값을 추가합니다.

“스마트 추가” 솔루션은 주요 유닛 스택과 동일한 방식으로 나머지 목록을 값으로 채웁니다. 모든 값이 올바른지 확인합니다. 빠른 방법은 스택의 하단/가장 무거운 숫자가 앱의 하단 숫자와 일치하는지 확인하는 것입니다. 그렇지 않으면 상단에서 하단까지 웨이트 스택에 따라 값을 수동으로 수정합니다. 저장을 누릅니다.





퍽 설치

Insignia 퍽 위치

인시그니아 모델	설명	퍼크 위치 L-트림: 녹색	퍼크 위치 S-트림: 빨간색
SS-AB	복부	중앙	왼쪽
SS-ABD	복부 강화	중앙	왼쪽
SS-ADC	보조 딥 친	중앙	왼쪽
SS-BC	이두근 컬	중앙	왼쪽
SS-BCD	이두근 컬 의존	중앙	왼쪽
SS-BE	등 확장	중앙	왼쪽
SS-CE	종아리 확장	중앙	왼쪽
SS-CP	가슴 프레스	중앙	왼쪽
SS-CPX	가슴 프레스 듀얼 축	중앙	왼쪽
SS-FLY	플라이	중앙	오른쪽
SS-GL	둔부	중앙	오른쪽
SS-GLD	둔부 브리지	중앙	오른쪽
SS-HAA	엉덩이 내외전	중앙	오른쪽
SS-HAB	엉덩이 외전	중앙	오른쪽
SS-HAD	엉덩이 내전	중앙	오른쪽
SS-LC	다리 컬	중앙	왼쪽
SS-LE	다리 확장	중앙	왼쪽
SS-LP	다리 프레스	중앙	왼쪽
SS-LR	측면 올리기	중앙	왼쪽
SS-PD	풀다운	중앙	오른쪽
SS-PDX	풀다운 듀얼 축	중앙	오른쪽
SS-PEC	가슴 플라이	중앙	오른쪽
SS-RW	로우	중앙	오른쪽
SS-SLC	앉아서 다리 컬	중앙	왼쪽
SS-SLP	앉아서 다리 프레스	중앙	왼쪽
SS-SP	어깨 프레스	중앙	왼쪽
SS-TE	삼두근 확장	중앙	왼쪽
SS-TP	삼두근 프레스	중앙	왼쪽
SS-TR	몸통 회전	중앙	오른쪽



기계에 퍼크 설치하기

1. 알코올 물티슈로 타워의 반복 카운터를 청소합니다. 이소프로필 알코올이 완전히 건조될 때까지 몇 분 기다리세요.

항목	설명	수량
1	타워	1
2	반복 카운터	1
3	알코올 물티슈	1



필립스 헤드 드라이버를 사용하여 두 개의 배터리 팩 트레이 나사를 제거합니다. 기존 반복 카운터에서 배터리를 제거합니다. 배터리 팩 트레이를 반복 카운터에 밀어 넣고 나사를 16-20 in-lbs (1.8-2.2Nm)로 조입니다.

항목	설명	수량
1	반복 카운터	1
2	배터리 팩 트레이	1
3	AA 셀 배터리	2
4	스크류, 8 X 3/4 DIN PHL AB ST ZB	2



반복 카운터 커버를 반복 카운터 위에 조심스럽게 놓으십시오.

항목	설명	수량
1	반복 카운터	1
2	반복 카운터 커버	1



3. 퍽에서 보호 백킹을 제거한 후, 퍽을 반복 카운터에 조심스럽게 중심에 맞추어 부착하십시오.

항목	설명	수량
1	반복 카운터	1
2	퍽	1



4. 퍽의 전원을 켜기 위해 절연체를 제거하십시오

배터리 CR2450은 사전 설치되어 있습니다. 배터리를 활성화하려면 노란색으로 강조 표시된 절연 풀 탭을 부드럽게 제거하십시오. 탭을 너무 세게 당기면 배터리가 빠질 수 있습니다. 퍽의 불빛이 파란색으로 켜졌다가 꺼져야 합니다. 퍽을 열어야 할 경우 아래 지침을 따르십시오.

참고: 배터리(CR2450)를 교체해야 할 경우, 기존 배터리를 제거하십시오.

새 배터리를 설치하려면 양극이 위로 향하도록 배터리를 슬롯에 밀어 넣으십시오.

퍽을 닫으려면 뒷면 조각에 있는 화살표를 찾으십시오. 화살표가 잠금 탭을 가리키고 있어야 합니다. 클릭 소리가 날 때까지 뒷면 조각을 오른쪽으로 돌리십시오.



LF Assist 앱 사용



5. 배터리가 활성 상태인지 확인하십시오



6. 퍽의 위치를 확인하십시오

7. 앱의 지침을 따라 퍽을 식별하십시오.









8. 테스트를 시작하려면 메인 유닛의 버튼을 눌렀다 놓아 LED가 파란색이 될 때까지 기다리십시오. 이 과정은 최대 3분이 걸릴 수 있습니다. 성공하면 메인 유닛이 관찰자와 통신할 수 있음을 의미합니다.

• 성공하지 못하면 테스트를 3번 더 실패하게 됩니다. 메인 유닛을 설치할 수 없는 경우 고객 지원에 문의하십시오. Life Fitness 서비스 지원 연락처 정보를 참조하십시오.
• 유닛이 관찰자와 너무 멀리 떨어져 있으면 거리 문제가 있을 수 있습니다. 참고: 커버리지가 328 평방 피트 이상인 경우 추가 관찰자가 필요할 수 있습니다.









Insignia 재조립

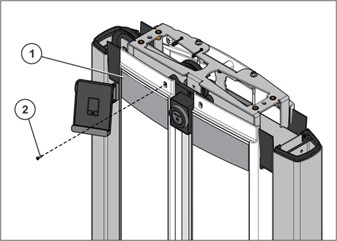

1. 타워에 쉐라우드 인서트를 부착하고 16-20 in-lbs (1.8-2.2 Nm)로 조이십시오.

항목	설명	수량
1	타워	1
2	쉐라우드 인서트	1
2	M8 X 3/4 팬 헤드 스크류	1



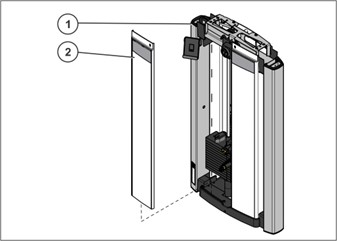

2. 쉐라우드 압출물을 앞쪽 쉐라우드에 부착한 상태에서 앞쪽 쉐라우드 어셈블리를 조심스럽게 다시 제자리에 밀어 넣으십시오.

항목	설명	수량
1	타워	1
2	앞쪽 쉐라우드 어셈블리	1



3. 전면 덮개 나사를 교체하고 16-20 in-lbs (1.8-2.2 Nm)로 조입니다.

항목	설명	수량
1	전면 덮개	1
2	M8 X 3/4 팬 헤드 나사	1

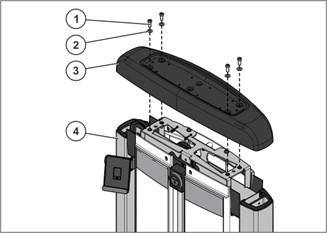

4. 하드웨어와 타워 캡을 교체하고 8-10 ft-lbs (10.8-13.5 Nm)로 조입니다.

항목	설명	수량
1	M10 X 1.5 25mm 나사	4
2	3/8 평 와셔	4
3	타워 캡	1

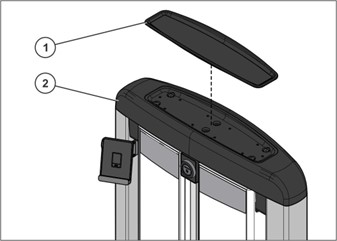

5. 타워 캡 트레이를 타워 캡에 다시 눌러 넣습니다.

항목	설명	수량
1	타워 캡 트레이	1
2	타워 캡	1





6. 장치의 메인 프레임에 기존 일련번호 라벨을 찾습니다. 해당 영역을 청소한 후 설치할 장치의 메인 프레임에 일련번호 라벨을 부착합니다.

항목	설명	수량
1	일련번호 라벨	1
2	메인 프레임	1

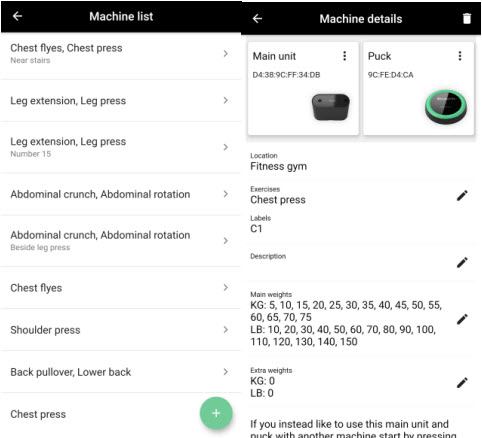

기계 삭제, 수정, 교체

1. 사이트 개요에서 기계 탭을 누릅니다.
2. 기계 개요에서 수정할 기계를 선택합니다.
3. 수정할 정보 옆의 펜을 누릅니다. 점 메뉴를 눌러 메인 유닛 또는 퍽을 수정하거나 휴지통을 눌러 기계를 삭제합니다.

수정
1. 운동을 추가하거나 제거하려면 운동 옆의 펜을 누릅니다.
2. 퍽의 점 메뉴를 눌러 운동 구역 퍽을 다른 퍽으로 교체합니다.
3. 기계 설명을 수정하려면 설명 옆의 펜을 누릅니다.
4. 메인 또는 증분 무게 "추가 무게"를 수정하려면 무게 옆의 펜을 누릅니다.

삭제
1. 휴지통을 누르고 확인하여 기계를 삭제합니다. 그렇지 않으면 아니요를 누릅니다.



재설치

장비가 시스템에서 삭제되었으므로 앱 설치 프로세스를 따라 퍽과 메인 유닛을 재구성할 수 있습니다.



추가 정보를 보려면 다음 기사를 참조하십시오: Life Fitness Connect 시스템 키트 근력 설치 지침
