목차

• 장치 홀더 조립
• 장치 홀더 설치
• 액시엄 분해
• 본체 및 반사 카드 설치
• 퍽 설치
• 액시엄 재조립



키트 구성품

인시그니아 및 액시엄 장치 홀더 키트 구성품



항목	설명	수량
1	퍽 (퍽 설치 기사 참조)	1
2	장치 홀더 선반	1
3	왼쪽 브래킷	1
4	오른쪽 브래킷	1
5	반사 테이프 (본체 및 반사 카드 설치 기사 참조)	1
6	알코올 물티슈 (3팩)	1
7	반복 카운터 커버	1
8	본체 (본체 및 반사 카드 설치 기사 참조)	1
9	AA 배터리	4
10	고무 패킹	2
11	8 X 3/4 PHL PAN 나사	4
12	8-18 X 3/4 셀프 태핑 나사	2
13	시리얼 라벨	1



장치 홀더 조립

액시엄 장치 홀더 위치







액시엄 모델	설명	장치 홀더 위치: 파란색
OP-AB	복부	왼쪽
OP-ABBA	복부/등 확장	왼쪽
OP-BC	이두근 컬	왼쪽 외부 (그림 참조)
OP-BT	이두근 컬/삼두근 확장	왼쪽 외부 (그림 참조)
OP-CP	가슴 프레스	왼쪽
OP-FLY	플라이	왼쪽 외부 (그림 참조)
OP-HAA	엉덩이 외전-내전	왼쪽
OP-LC	다리 컬	왼쪽
OP-LCE	다리 컬/확장	왼쪽
OP-LE	다리 확장	왼쪽
OP-LP	다리 프레스	왼쪽
OP-LR	풀다운/로우	왼쪽 외부 (그림 참조)
OP-MP	멀티 프레스	왼쪽
OP-PD	풀다운	오른쪽
OP-RW	로우	오른쪽
SS-SLCE	좌식 다리 컬/확장	왼쪽
OP-SP	숄더 프레스	왼쪽
OP-TE	삼두근 확장	왼쪽 외부 (그림 참조)

1. 장치 홀더가 설치될 유닛에 필요한 브래킷(왼쪽 또는 오른쪽)을 선택하고 사용하지 않는 브래킷은 폐기하십시오. 참고: 브래킷에서 'L'(왼쪽) 및 'R'(오른쪽) 컷아웃을 확인하십시오.

항목	설명	수량
1	왼쪽 브래킷	1
2	오른쪽 브래킷	1



2. 브래킷 탭을 장치 홀더 선반의 뒷면에 삽입하십시오.

항목	설명	수량
1	장치 홀더 선반	1
2	브래킷 (오른쪽)	1



3. 8 X 3/4 PHL PAN 나사를 삽입하고 16-20 in-lbs (1.8-2.2 Nm)로 조이십시오.

항목	설명	수량
1	기기 홀더	1
2	8 X 3/4 PHL PAN 나사	2





Axiom 기기 홀더 설치



기기 홀더 장착 위치

기기 홀더에는 내부와 외부 두 가지 장착 방법이 있습니다.



내부 장착

기기 홀더는 타워 내부에 장착됩니다.



외부 장착에는 상단과 하단 두 가지 변형이 있습니다.



외부 장착: 상단 (OP-BC, OP-BT, OP-TE)

기기 홀더는 타워 외부에 장착됩니다.

항목	설명	수량
1	타워 캡	1
2	타워 프레임	1
3	기기 홀더	1

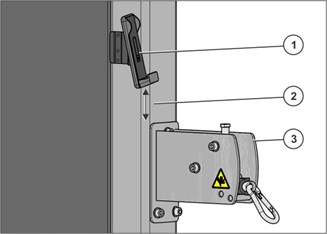

외부 장착: 하단 (OP-FLY, OP-LR).

타워 프레임에 장착되며, 후면 덮개 옆, 풀리 브래킷에서 3.5인치(8.99cm) 위에 위치합니다.

항목	설명	수량
1	기기 홀더	1
2	타워 프레임	1
3	풀리 브래킷	1





Axiom 분해

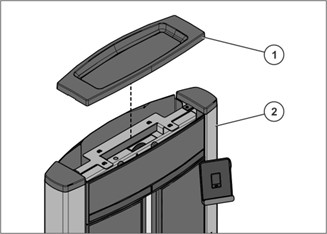

1. 타워에서 상단 캡 트레이를 들어 올려 제거합니다.

항목	설명	수량
1	상단 캡 트레이	1
2	타워	1

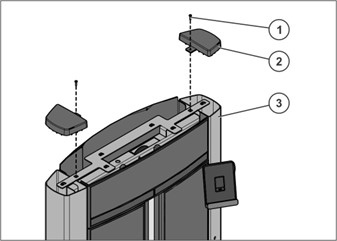

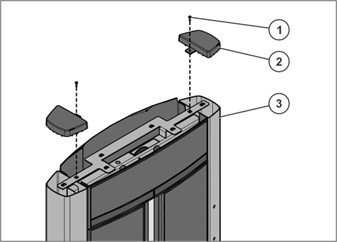

2. 타워에서 나사와 튜브 캡을 풀고 제거합니다.

항목	설명	수량
1	8 X 3/4 PHL PAN 나사	2
2	튜브 캡	2
3	타워	1

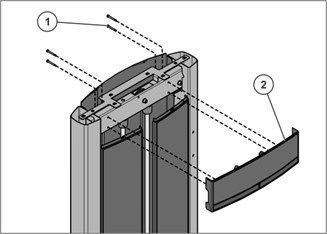

3. M6 X 50mm HCS 나사와 전면 캡을 풀고 제거합니다.

항목	설명	수량
1	M6 X 50mm HCS 나사	4
2	전면 캡	1

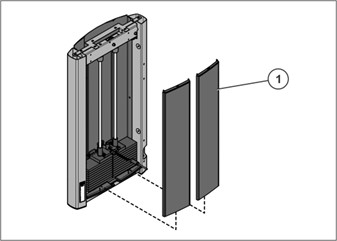

4. 장착된 경우, 전면 덮개를 조심스럽게 들어 올려 제거합니다.

항목	설명	수량
1	전면 덮개	2

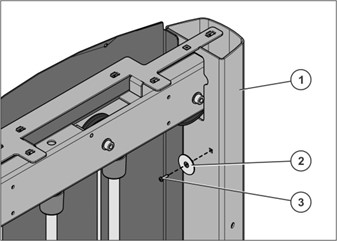

5. 타워에서 8 X 3/4 PHL PAN 나사와 덮개 고정 고무를 풀고 제거합니다.

항목	설명	수량
1	타워	1
2	덮개 고정 고무	1
3	8 X 3/4 PHL PAN 나사	1

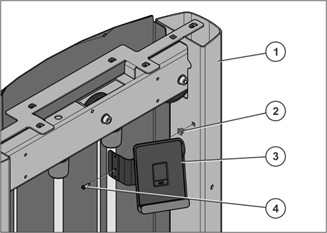

6. 타워의 기존 사각형 구멍에 고무를 삽입하고 기기 홀더의 중간 구멍에 8 X 3/4 PHL PAN 나사를 삽입합니다. 16-20 in-lbs (1.8-2.2 Nm)로 조입니다.

항목	설명	수량
1	타워	1
2	고무 패킹	1
3	기기 홀더	1
4	8 X 3/4 PHL PAN 나사	1

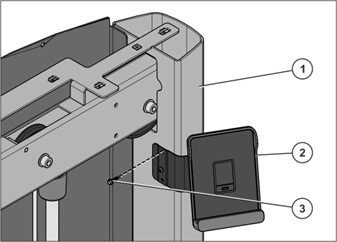

7. 기기 홀더가 수직으로 설치되었는지 확인하고, 기기 홀더의 상단 구멍을 8-18 X 3/4 셀프 태핑 나사를 사용하여 타워에 부착합니다. 과도하게 조이지 마십시오. 16-20 in-lbs (1.8-2.2 Nm)로 조입니다.

항목	설명	수량
1	타워	1
2	기기 홀더	1
3	8-18 X 3/4 셀프 태핑 나사	1



기기 홀더 설치 완료



메인 유닛 설치



메인 유닛은 웨이트 스택이 장착된 체육관 기계에서 퍽과 함께 사용됩니다. 메인 유닛은 웨이트 스택의 상단 플레이트에 장착되며, 메인 유닛 위의 평평한 표면에 부착된 반사 스티커를 자유롭게 볼 수 있는 위치에 있어야 합니다. 반사 스티커는 메인 유닛과 자유롭게 볼 수 있는 적합한 영역에 기계 내부에 부착해야 합니다. 광학 센서는 웨이트 스택과 함께 반사 스티커를 향해 직선으로 움직여야 합니다. 센서와 반사 스티커 사이에는 약 +/- 10도의 자유로운 시야가 있어야 합니다. 메인 유닛이 가장 낮은 위치에 있을 때와 반사 카드가 가장 높은 위치에 있을 때의 최대 거리는 160cm/63인치입니다.



LF Assist 앱 사용

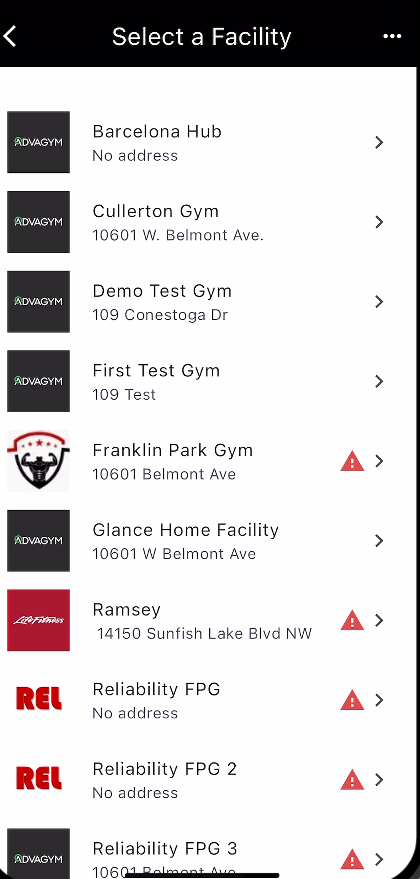

Life Fitness 플래너가 설치할 시설에 대한 액세스를 제공했어야 합니다. 시설이 보이지 않는 경우 플래너에게 문의하십시오. 플래너는 거의 실시간으로 계정을 추가할 수 있습니다. 변경 사항이 적용된 후 목록을 새로 고치려면 오른쪽 상단의 3개의 점을 클릭하고 체육관 새로 고침을 클릭하십시오.

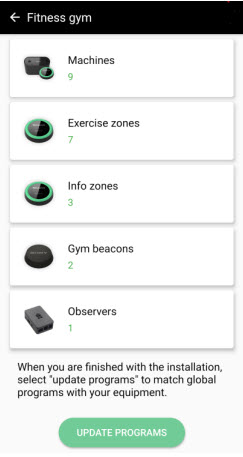

1. 사이트 개요에서 기계 탭을 누릅니다.

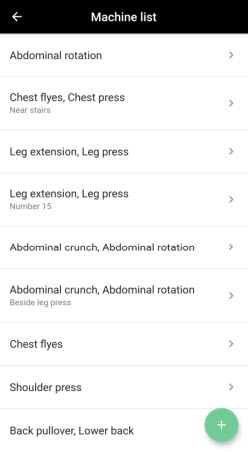

2. 기계 개요에서 “+” 버튼을 누릅니다.

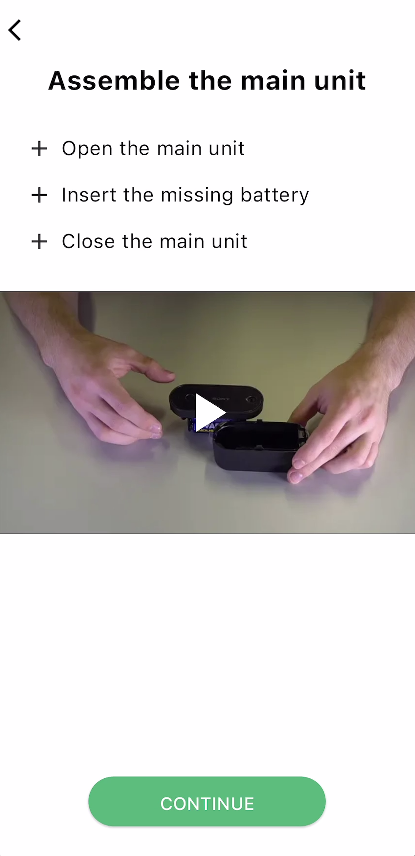

3. 상단을 누르고 약간 아래로 밀어 잠금 메커니즘을 해제한 후 길이 방향으로 앞으로 밀어 메인 유닛을 엽니다. 상단을 밀어 올리고 케이스에서 들어 올립니다. 흰색 라벨은 배터리 팩 옆 한쪽에 위치해 있습니다. 참고: 포장된 배터리 중 하나를 설치하십시오,  유닛이 작동하려면 모든 네 개의 배터리를 올바르게 설치해야 합니다.

4. 상단을 밀어 올리고 케이스에서 들어 올립니다. AA 배터리를 설치할 때 모든 4개의 배터리가 올바르게 배치되었는지 확인하십시오. (메인 유닛은 정지 상태일 때 절전 모드에 있습니다. 메인 유닛을 흔들면 깨어납니다. 유닛이 깨어나면 녹색 LED가 3초마다 깜박이며 MAC 주소를 방출합니다. 3초 동안 활동이 없으면 다시 절전 모드로 돌아갑니다.)

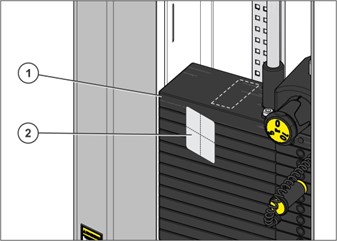

5. 알코올 물티슈로 웨이트 스택 상단을 청소합니다. 이소프로필 알코올이 완전히 마를 때까지 몇 분 동안 기다리십시오. 메인 유닛을 상단 플레이트에 배치하십시오. 스택 유형에 따라 다른 위치에 있을 수 있습니다. Life Fitness 엔지니어링 팀은 지원되는 제품 라인의 상단 헤드 플레이트에 메인 유닛이 적합하다는 것을 확인했습니다. 웨이트 스택의 표면은 부드러운 천과 95% 이상의 농도를 가진 이소프로필 알코올(이소프로필, 이소프로판올 또는 2-프로판올이라고도 함)로 철저히 청소한 후 메인 유닛을 표면에 장착해야 합니다.



항목	설명	수량
1	웨이트 스택	1
2	알코올 물티슈	1

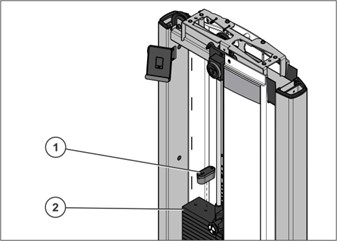

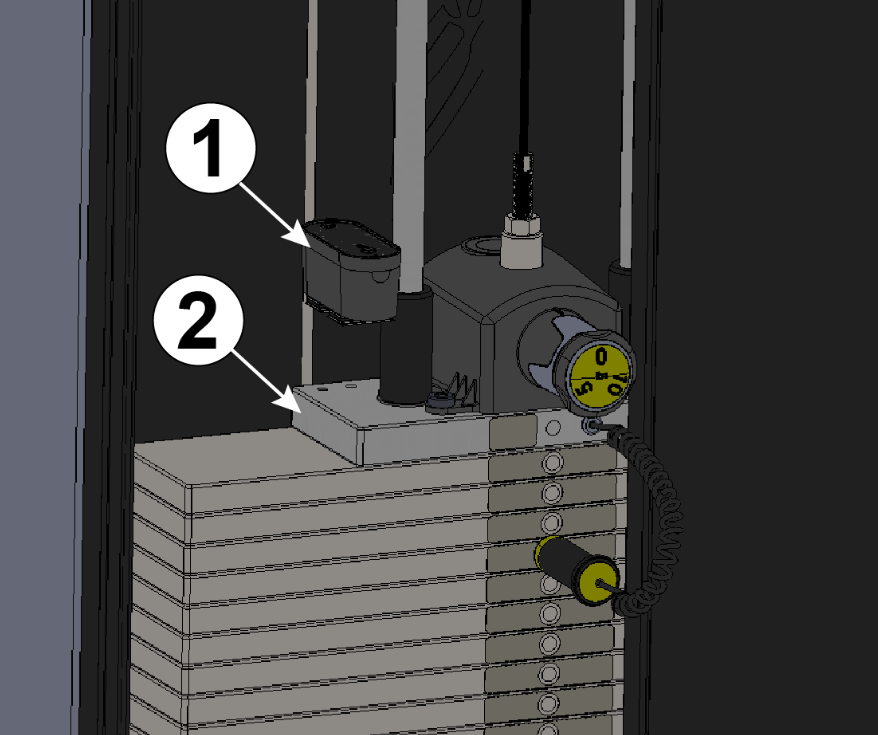

6. 메인 유닛의 보호 백킹을 제거하고, 배터리 도어/상단 커버가 풀 핀 쪽으로 열리도록 메인 유닛을 설치하십시오 - 웨이트 스택에 눌러 부착하고, 반사 카드 바로 아래에 위치시킵니다. 메인 유닛은 설치 후 제거해야 하는 보호 플라스틱 커버와 함께 제공됩니다. 센서 창은 깨끗하고 먼지가 없어야 합니다. 더러울 경우 부드러운 천으로 청소할 수 있습니다. 참고: 유닛이 벨크로 테이프로 미리 장착되어 있지만, 배터리 교체 시 메인 유닛을 상단 플레이트에서 제거하지 않고 배터리 도어/상단 커버를 여는 것을 권장합니다.



항목	설명	수량
1	메인 유닛	1
2	웨이트 스택	1



7. 메인 유닛 조립 확인

메인 유닛 설치 완료





반사 카드 설치

메인 유닛은 웨이트 스택의 상단 플레이트에 장착되며, 메인 유닛 위의 평평한 표면에 부착된 반사 스티커를 자유롭게 볼 수 있어야 합니다. 반사 스티커는 메인 유닛과 자유로운 시야를 확보할 수 있는 기계 내부의 적합한 영역에 반드시 부착해야 합니다. 광학 센서는 웨이트 스택과 함께 반사 스티커를 따라 직선으로 이동해야 합니다. 센서와 반사 스티커 간의 시야는 약 +/- 10도 정도의 자유로운 시야가 있어야 합니다. 메인 유닛이 가장 낮은 위치에 있을 때와 반사 카드가 상단에 있을 때의 최대 거리는 160cm/63인치입니다. 메인 유닛과 함께 제공된 반사 스티커를 사용해야 하며, 다른 반사 카드는 허용되지 않습니다.





1. 타워의 크로스 튜브 하단을 알코올 물티슈로 청소하십시오. 이소프로필 알코올이 완전히 건조될 때까지 몇 분 동안 기다리십시오. 반사 스티커는 센서의 광학 축에 수직인 평평한 표면에 부착되어야 합니다. 표면은 95% 이상의 농도를 가진 이소프로필 알코올(이소프로필, 이소프로판올 또는 2-프로판올이라고도 함)과 부드러운 천으로 미리 청소해야 합니다.

항목	설명	수량
1	타워	1
2	청소할 영역	1
3	알코올 물티슈	1

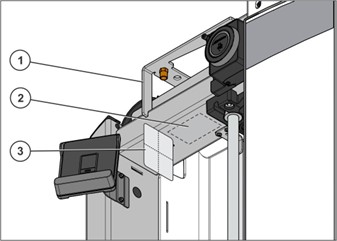

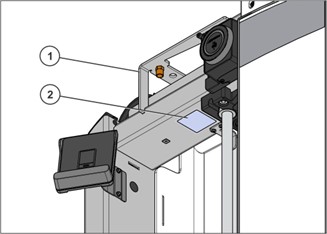

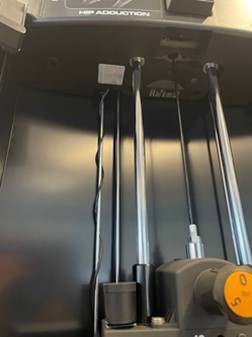

2. 보호 백킹을 제거하고 반사판을 타워의 크로스 튜브 하단에 부착하십시오.

항목	설명	수량
1	타워	1
2	반사판	1



LF Assist 앱 사용

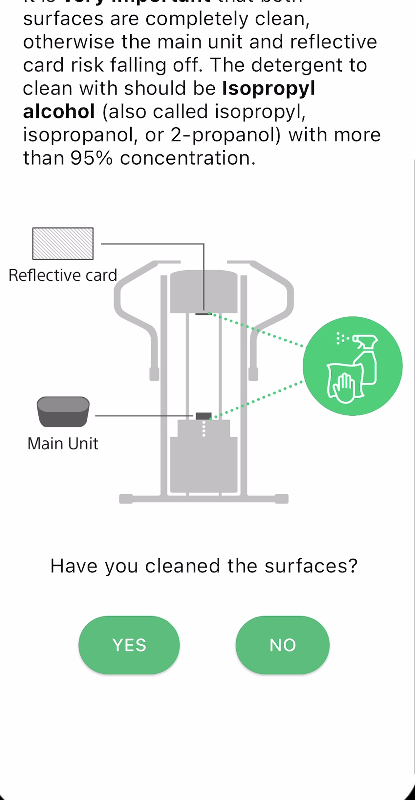

3. 반사 카드를 배치한 웨이트 플레이트 상단과 타워를 청소했는지 확인하십시오.

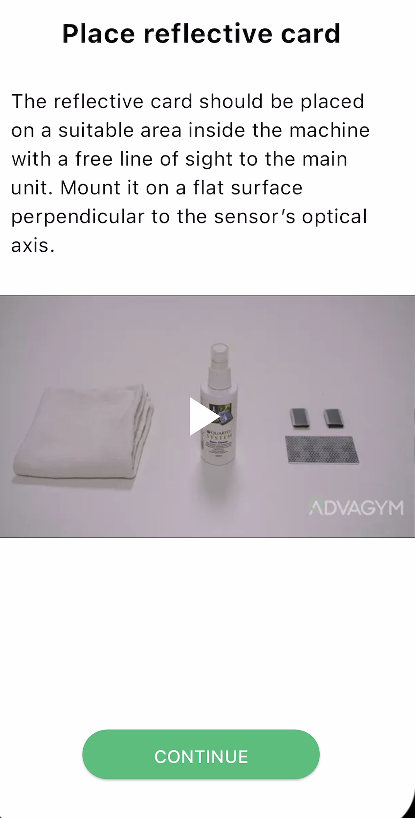

4. 반사 카드 배치를 확인하십시오.

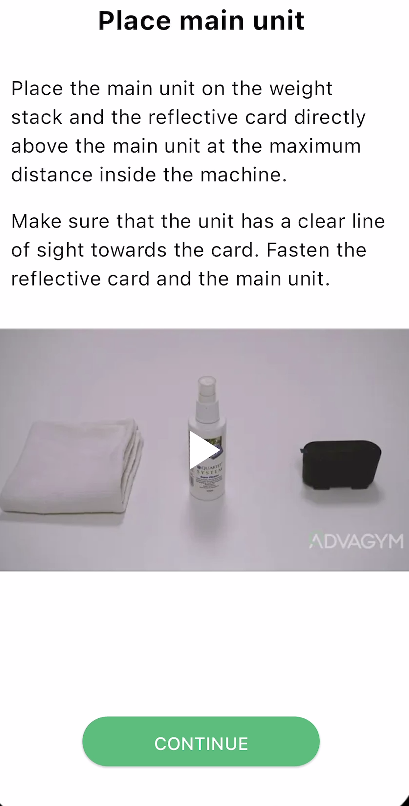

5. 메인 유닛 배치를 확인하십시오.



6. 앱의 지침에 따라 메인 유닛을 페어링 모드로 설정하십시오. 찾기 버튼을 누르십시오.

7. 애플리케이션이 이제 메인 유닛을 검색하고 신호를 측정하고 있습니다.



8. 메인 유닛과 반사 카드 간의 거리가 애플리케이션에 표시된 대로 대략적인지 확인하십시오.





9. 운동 추가를 눌러 운동을 추가하거나 이미 체육관 사이트에 있는 운동을 복사하려면 운동 복사를 누르십시오. 이름을 눌러 현재 기계의 운동을 선택하십시오. (운동의 설명 비디오를 보려면 정보 버튼을 누르십시오)

10. 가슴 플라이/리어 델트, 힙 어덕션/힙 어브덕션, 어시스티드 딥/친업 또는 프레스 완료와 같은 기계에서 더 많은 기계 운동을 추가하려면 9단계를 반복하십시오.



11. 상단 웨이트 스택을 눌러 메인 웨이트를 선택하십시오.
리스트에서 메인 웨이트 스택을 선택하거나 “+”-버튼을 눌러 새로 생성하십시오. (체육관 사이트에서 처음 설치되는 기계라면 리스트가 비어 있을 것입니다)

기계의 메인 웨이트 스택이 리스트에 없으면 다음 단계를 따라 새로 생성하십시오:
웨이트 스택의 웨이트 수를 입력하십시오.
웨이트 스택의 첫 번째와 두 번째 값을 추가하십시오.

“스마트 추가” 솔루션은 마지막 웨이트 쌍과 동일한 델타 웨이트 값으로 리스트의 나머지 값을 채웁니다. 값이 올바른지 확인하십시오. 그렇지 않으면 상단에서 하단까지 웨이트 스택에 따라 값을 수동으로 수정하십시오. 저장을 누르십시오.

기계에 "추가 중량"이 있는 경우:
하단 중량 스택을 눌러 추가 중량을 선택합니다.
중량 스택 목록에서 추가 중량 스택을 선택하거나 "+" 버튼을 눌러 새로 생성합니다. (사이트에 설치되는 첫 번째 기계인 경우 목록이 비어 있습니다)

기계의 추가 중량 스택이 목록에 없는 경우, 다음
단계를 따라 새로 생성합니다:
중량 스택의 스택 수를 입력합니다.
중량 스택의 첫 번째 값과 두 번째 값을 추가합니다.

"스마트 추가" 솔루션은 메인 유닛 스택과 동일한 방식으로 나머지 목록을 값으로 채웁니다. 모든 값이 올바른지 확인합니다. 빠르게 확인하는 방법은 스택의 하단/가장 무거운 숫자가 앱의 하단 숫자와 일치하는지 확인하는 것입니다. 그렇지 않으면 상단에서 하단까지 중량 스택에 따라 값을 수동으로 수정합니다. 저장을 누릅니다.



퍽 설치

Axiom 퍽 위치

Axiom 모델	설명	퍽 위치: 녹색
OP-AB	복부	왼쪽
OP-ABBA	복부/등 확장	왼쪽
OP-BC	이두근 컬	왼쪽
OP-BT	이두근 컬/삼두근 확장	왼쪽
OP-CP	가슴 프레스	왼쪽
OP-FLY	플라이	오른쪽
OP-HAA	엉덩이 외전-내전	왼쪽
OP-LC	다리 컬	왼쪽
OP-LCE	다리 컬/확장	왼쪽
OP-LE	다리 확장	왼쪽
OP-LP	다리 프레스	왼쪽
OP-LR	풀다운/로우	오른쪽
OP-MP	멀티 프레스	왼쪽
OP-PD	풀다운	오른쪽
OP-RW	로우	오른쪽
SS-SLCE	앉아서 다리 컬/확장	왼쪽
OP-SP	숄더 프레스	왼쪽
OP-TE	삼두근 확장	왼쪽



기계에 퍽 설치

1. 알코올 물티슈로 위치를 청소합니다. 이소프로필 알코올이 완전히 마를 때까지 몇 분 기다리세요. 퍽의 보호 백을 제거한 후, 퍽을 기계에 신중히 중심에 맞춰 부착합니다.

2. 퍽의 절연체를 제거하여 전원을 켭니다

배터리를 활성화하려면 노란색으로 강조된 절연 풀 탭을 부드럽게 제거합니다. 풀 탭을 강하게 제거하면 배터리가 이탈할 수 있습니다. 퍽의 불빛이 파란색으로 켜졌다가 꺼져야 합니다. 퍽을 열어야 할 경우 아래 지침을 따르세요.

참고: 배터리(CR2450)를 교체해야 할 경우, 기존 배터리를 제거합니다.

새 배터리를 설치하려면 배터리를 슬롯에 밀어 넣고 양극이 위를 향하도록 합니다.

퍽을 닫으려면 뒷면의 화살표를 찾습니다. 화살표는 잠금 탭을 가리키고 있어야 합니다. 뒷면을 오른쪽으로 돌려 클릭 소리가 날 때까지 돌립니다.



LF Assist 앱 사용



3. 배터리가 활성 상태인지 확인합니다



4. 퍽의 위치를 확인합니다

5. 앱의 지침을 따라 퍽을 식별합니다.







6. 테스트를 시작하려면 메인 유닛의 버튼을 눌렀다가 놓아 LED가 파란색이 될 때까지 기다립니다. 최대 3분이 걸릴 수 있습니다. 성공하면 메인 유닛이 관찰자와 통신할 수 있음을 의미합니다.

• 성공하지 못하면 테스트를 3번 더 실패하게 됩니다. 메인 유닛을 설치할 수 없는 경우 고객 지원에 문의하세요. 다음 기사에서 Life Fitness 서비스 지원 연락처 정보를 참조하세요.
• 유닛이 관찰자와 너무 멀리 떨어져 있으면 거리 문제일 수 있습니다. 참고: 커버리지가 328제곱피트를 초과하는 경우 추가 관찰자가 필요할 수 있습니다.













Axiom 재조립

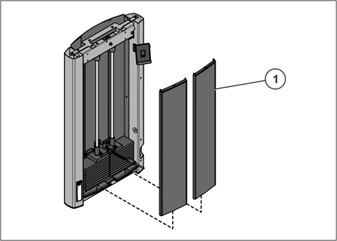

1. 전면 커버를 신중히 삽입하고 교체하십시오(장착된 경우).

항목	설명	수량
1	전면 커버	2



2. M6 X 50mm HCS 나사를 사용하여 전면 캡을 부착하고 10-13 in-lbs (1.1-1.5 Nm)로 조입니다.

항목	설명	수량
1	M6 X 50mm HCS 나사	4
2	전면 캡	1



3. 8 X 3/4 PHL PAN 나사를 사용하여 타워에 튜브 캡을 부착하고 10-13 in-lbs (1.1-1.5 Nm)로 조입니다.

항목	설명	수량
1	8 X 3/4 PHL PAN 나사	2
2	튜브 캡	2
3	타워	1

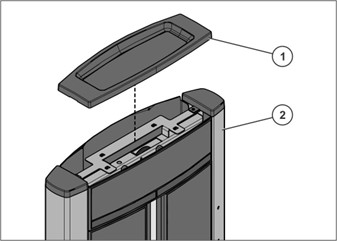

4. 타워에 상단 캡 트레이를 교체하십시오.

항목	설명	수량
1	타워	1
2	상단 캡 트레이	1





5. 장치의 메인 프레임에 기존 일련번호 라벨을 찾으십시오. 해당 영역을 청소하고 설치 중인 장치의 메인 프레임에 일련번호 라벨을 부착하십시오.

항목	설명	수량
1	일련번호 라벨	1
2	메인 프레임	1



다음 문서를 참조하십시오 Life Fitness Connect 시스템 기기 삭제, 편집, 교체 방법 기기(메인 유닛 또는 퍽)를 삭제, 편집 또는 교체하는 방법에 대해



추가 정보를 위해 다음 문서를 참조하십시오 Life Fitness Connect 시스템 키트 강도 설치 지침
